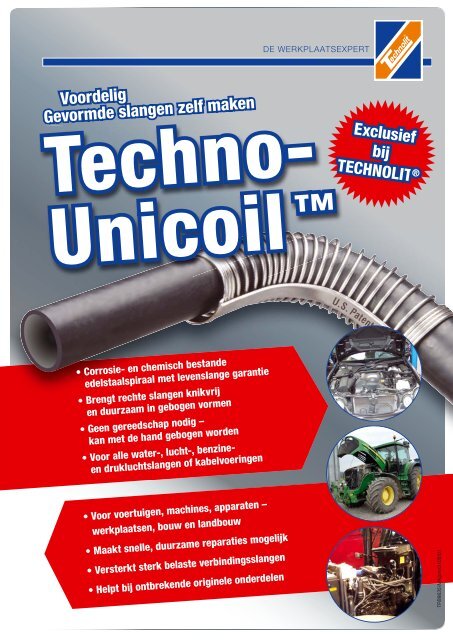

DE WERKPLAATSEXPERT<br />
Voordelig<br />
Gevormde slangen zelf maken<br />
Techno-<br />
Unicoil <br />
Exclusief<br />
bij<br />
TECHNOLIT ®<br />
• Corrosie- en chemisch bestande<br />
edelstaalspiraal met levenslange garantie<br />
• Brengt rechte slangen knikvrij<br />
en duurzaam in gebogen vormen<br />
• Geen gereedschap nodig –<br />
kan met de hand gebogen worden<br />
• Voor alle water-, lucht-, benzineen<br />
drukluchtslangen of kabelvoeringen<br />
• Voor voertuigen, machines, apparaten –<br />
werkplaatsen, bouw en landbouw<br />
• Maakt snelle, duurzame reparaties mogelijk<br />
• Versterkt sterk belaste verbindingsslangen<br />
• Helpt bij ontbrekende originele onderdelen<br />
TPB8635/MA/pm/2105/01
DE WERKPLAATSEXPERT<br />
Vormslangen zelf gemaakt<br />
Universele, hoogwaardige buigzame oplossing voor vormslangen<br />
Techno-Unicoil<br />
assortimentskist 21-delig<br />
Uw voordelen:<br />
• Snelle, goedkope vervanger<br />
van dure vormslangen<br />
• Duurzame oplossing,<br />
door corrosievast edelstaal SS 304<br />
• Geen gereedschap nodig<br />
De vorm kan met de hand gebogen worden<br />
Inzetgebieden:<br />
• Goedkope, rechte slangen kunnen tot willekeurige<br />
vormdelen gebogen worden<br />
• Van edelstaal SS 304 – levenslange garantie<br />
• Techno-Unicoil kan met de hand gebogen worden en behoudt duurzaam de vorm<br />
• De stabiele spiraal zorgt voor knikvrije slangbuigingen<br />
• Techno-Unicoil versterkt de slang en beschermt tegen beschadiging<br />
• Correct ingezet reduceert Techno-Unicoil slangwapperen, schuren<br />
en vibratie bij gebruik<br />
• Reparaties kunnen direct, snel en zonder speciale vormslangen<br />
uitgevoerd worden<br />
• De reparatie met Unicoil vervangt duurzaam of tijdelijk niet beschikbare<br />
onderdelen<br />
• Machines en voertuigen zijn onmiddellijk inzetbaar<br />
• Het corrosievrije materiaal is in elke omgeving optimaal inzetbaar<br />
• Zeven maten voor haast elke slangdiameter<br />
• Ook los verkrijgbaar<br />
Toepassing:<br />
1. Schuif de Techno-Unicoil manchet<br />
naar de gewenste buig(ing)-plek.<br />
Draai het aan de manchet langs<br />
verlopende metaal rail op de<br />
binnenkant van de buig-hoek.<br />
2. Druk en buig de<br />
metaalrail tot de<br />
gewenste buig-hoek<br />
bereikt is.<br />
De maximale<br />
buig-hoek bedraagt<br />
max. 90°.<br />
Primair gebruik<br />
6.3 mm (1/4”) binnen Ø Benzineslang, water- en<br />
verwarmingsslang, hydraulische slangen<br />
7,9 mm (5/16“) binnen Ø Benzineslang, water- en<br />
verwarmingsslang, hydraulische slangen<br />
9,5 mm (3/8“) binnen Ø Water- en verwarmingsslang,<br />
hydraulische slangen<br />
Unicoil<br />
binnen Ø<br />
voor slangen met buitendiameter<br />
van…tot<br />
13,5 mm 12,5 mm - 13,4 mm<br />
16,5 mm 14,6 mm - 16,4 mm<br />
18,5 mm 16,5 mm - 18,4 mm<br />
13,0 mm (1/2“) binnen Ø Water- en verwarmingsslang 21,2 mm 18,8 mm - 21,0 mm<br />
16,0 mm (5/8“) binnen Ø Water- en verwarmingsslang 24,2 mm 21,8 mm - 24,0 mm<br />
19,0 mm (3/4“) binnen Ø Water- en verwarmingsslang 28,2 mm 25,6 mm - 27,8 mm<br />
25,4 mm (1“) binnen Ø Water- en verwarmingsslang 36,0 mm 33,0 mm - 35,9 mm<br />
Primaire slangtoepassingen zijn als een basisoriëntatie te begrijpen. Unicoil produkten zijn vergelijkbaar met<br />
olie-, lucht-, water-, gas- en benzineleidingen. Andere toepassingen zijn mogelijk, wilt u zich daarom over de<br />
slangspecificaties informeren om Unicoil ook met andere als de hier genoemde slangen te gebruiken.<br />
Art.-Nr. Omschrijving VPE<br />
C 120 073 Techno-Unicoil assortimentskist 21-delig 1<br />
Inhoud:<br />
C 120 073-1 Techno-Unicoil reserveonderdeel 1/4" 2<br />
C 120 073-2 Techno-Unicoil reserveonderdeel 5/16" 3<br />
C 120 073-3 Techno-Unicoil reserveonderdeel 3/8" 3<br />
C 120 073-4 Techno-Unicoil reserveonderdeel 1/2" 3<br />
C 120 073-5 Techno-Unicoil reserveonderdeel 5/8" 6<br />
C 120 073-7 Techno-Unicoil reserveonderdeel 1" 1<br />
® ®<br />
T ECHNOLIT Nederland · De werkplaatsexpert T ECHNOLIT BVBA · De werkplaatsexpert<br />
Zuiderlaan 28c · NL-6905 AE Zevenaar / Nederland Industrieweg 1505 (IZ Daelemveld) · B-3540 Herk-de-Stad<br />
Tel.: +31 (0) 5 75/75 70 07 · Fax: +31 (0) 5 75/75 70 08 Tel.: +32 (0) 13/33 83 53 · Fax: +32 (0) 13/33 82 54<br />
E-Mail: contact@technolit.nl · www.technolit.nl E-Mail: info@technolit.be · www.technolit.be<br />
Interne informatie! Technische wijzigingen voorbehouden. Geen aansprakelijkheid voor drukfouten. Op tekst en afbeeldingen rust auteursrecht.<br />
Gecertificeerd volgens:<br />
ISO 9001:2008 · ISO 14001:2004<br />
Lasvakbedrijf volgens DIN EN 1090/<br />
DIN 18 800, sectie 7<br />
TPB8635/MA/pm/2105/01
