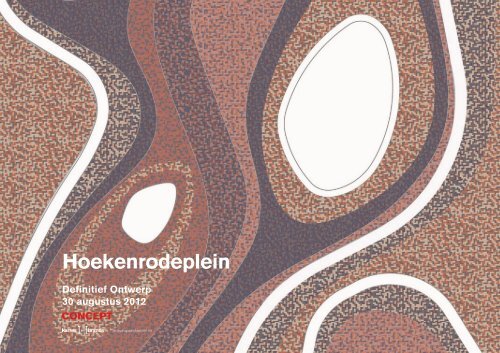

<strong>Hoekenrode</strong>plein<br />
<strong>Definitief</strong> Ontwerp<br />
30 augustus 2012<br />
CONCEPT
inhoud<br />
situatie<br />
zichtlijnen - looproutes<br />
bezonning<br />
evenementen<br />
definitief <strong>ontwerp</strong><br />
doorsneden<br />
verharding - patroon en mixverdeling<br />
verharding - verhardingstypen<br />
maaiveldhoogtes<br />
afwatering<br />
randen<br />
randen - natuursteen band 1<br />
randen - natuursteen band 2<br />
randen - natuursteen band 3<br />
randen - natuursteen band 4<br />
randen - natuursteen band 5<br />
randen - natuursteen band 6<br />
randen - principes van trappartijen<br />
trappen en hellingbaan<br />
grasvlakken<br />
hotspot<br />
bomen<br />
boomrooster<br />
verlichting<br />
fietsparkeren<br />
afvalbakken<br />
Foppingadreef<br />
<strong>Hoekenrode</strong>pad<br />
impressies<br />
colofon<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
14<br />
15<br />
16<br />
17<br />
19<br />
20<br />
22<br />
24<br />
26<br />
28<br />
30<br />
32<br />
33<br />
36<br />
37<br />
39<br />
40<br />
41<br />
42<br />
44<br />
45<br />
49<br />
54<br />
57<br />
3
HOEKENRODEPLEIN<br />
4<br />
plankaart Arenaboulevard en Amsterdamse Poort<br />
februari 2006
situatie<br />
Arenaboulevard<br />
HOEKENRODEPLEIN<br />
Amsterdamse poort<br />
De Arenaboulevard, <strong>Hoekenrode</strong> en de<br />
Amsterdamse Poort zullen samen worden<br />
ontwikkeld tot het tweede uitgaanscentrum van<br />
Amsterdam. Het huidige Centrumgebied heeft twee<br />
verschillende gezichten; enerzijds het levendige,<br />
kleurrijke maar ook meer besloten en kleinschalige<br />
winkelcentrum Amsterdamse Poort, anderzijds de<br />
grote overzichtelijke maar vaak lege Arenaboulevard.<br />
Juist deze twee gezichten kunnen de kracht van<br />
het toekomstige Centrumgebied worden. Beide<br />
gebieden worden via de openbare ruimte sterker<br />
met elkaar verbonden, maar tegelijkertijd worden<br />
de onderlinge verschillen aangezet. Er ontstaat<br />
een wisselwerking tussen de beide gebieden, een<br />
druk en levendig winkelgebied en een op leisure,<br />
cultuur en sport ingestelde boulevard. Het plein<br />
<strong>Hoekenrode</strong> is de verbindende schakel tussen<br />
deze twee werelden. Dat, in combinatie met de<br />
ligging naast het nieuwe Bijlmerstation, maakt dat<br />
<strong>Hoekenrode</strong> grote potenties heeft om een levendig<br />
plein om te verblijven te gaan worden. Het kan de<br />
foyer voor zowel de Amsterdamse Poort als de<br />
Arena Boulevard gaan worden.<br />
5
zichtlijnen - looproutes<br />
zichtlijnen<br />
looproutes<br />
6
ezonning<br />
<strong>Hoekenrode</strong>plein<br />
21 maart<br />
10:00 / 12:00 / 14:00 / 17:00<br />
21 juni<br />
10:00 / 12:00 / 14:00 / 17:00<br />
21 september<br />
10:00 / 12:00 / 14:00 / 17:00<br />
21 december<br />
10:00 / 12:00 / 14:00 / 17:00<br />
zichtlijnen<br />
situering terrassen<br />
7
evenementen<br />
ruimtegebruik<br />
evenementen<br />
evene<br />
2<br />
8<br />
m2<br />
podium op groene heuvel<br />
mogelijke opstelling ijsbaan<br />
m2<br />
theateropstelling: 0,5 theateropstelling: m2 per persoon 0,5 m2 per persoon<br />
cabaretopstelling: 1 m2 cabaretopstelling: per persoon 1 m2 per persoon<br />
schoolopstelling: 1,5 schoolopstelling: m2 per persoon 1,5 m2 per persoon<br />
receptie: 1 m2 per persoon receptie: 1 m2 per persoon<br />
loopfeest: 1,5 m2 per loopfeest: persoon 1,5 m2 per persoon<br />
theateropstelling: 0,5 m2 per<br />
gezeten<br />
persoon<br />
diner: 1,5 tot gezeten 2 m2 per diner: persoon 1,5 tot 2 m2 per persoon<br />
cabaretopstelling: 1 m2 per<br />
concert<br />
persoon<br />
staanplaats: 0,4 concert tot 0,5 staanplaats: m2 per persoon 0,4 tot 0,5 m2 per persoon<br />
schoolopstelling: 1,5 m2 per<br />
dance<br />
persoon<br />
party: 0,5 tot 1 dance m2 per party: persoon 0,5 tot 1 m2 per persoon<br />
receptie: 1 m2 per persoon<br />
Bij een evenement Bij een evenement<br />
podium loopfeest: op hotspot 1,5 met zitplaatsen m2 per persoon<br />
g: 0,5 m2 per persoon<br />
gezeten diner: 1,5 tot 2 m2 per persoon<br />
50x eetbuffet uitgiftepunt: 50x eetbuffet 1 per 50 uitgiftepunt: personen 1 per 50 personen<br />
g: 1 m2 per persoon concert staanplaats: 0,4 tot 0,5 m2 per persoon<br />
100x drank uitgiftepunt: 100x 1 per drank 100 uitgiftepunt: personen 1 per 100 personen<br />
g: 1,5 m2 per persoon dance party: 0,5 tot 1 m2 per persoon<br />
er persoon<br />
ij een evenement<br />
2 per persoon<br />
50x<br />
,5 tot 2 m2 per persoon eetbuffet uitgiftepunt: 1 per 50 personen<br />
100x drank uitgiftepunt: 1 per 100 personen<br />
aats: 0,4 tot 0,5 m2 per persoon<br />
tot 1 m2 per persoon<br />
evenementen<br />
evenementen<br />
1289 reizigers 1289 reiziger<br />
1289 reizigers 1289 reiziger<br />
645 1289 instappers reizigers 645 1289 instappe reiziger<br />
1289 645 instappers reizigers 1289 645 instappe reiziger<br />
1289 645 instappers reizigers 1289 645 instappe reiziger<br />
48
definitief <strong>ontwerp</strong><br />
<strong>Hoekenrode</strong>plein + Foppingadreef<br />
9
doorsneden<br />
A<br />
<strong>Hoekenrode</strong>plein<br />
A’<br />
10 doorsnede A - A’
B<br />
doorsneden<br />
<strong>Hoekenrode</strong>plein<br />
B’<br />
doorsnede B - B’<br />
11
doorsneden<br />
<strong>Hoekenrode</strong>plein<br />
C C’<br />
12<br />
doorsnede C - C’
D<br />
D<br />
doorsneden<br />
<strong>Hoekenrode</strong>plein<br />
doorsnede D - D’<br />
13
verharding<br />
patroon en mixverdeling<br />
organiserend patroon<br />
verdeling kleurmixen<br />
14
verharding<br />
verhardingstypen<br />
De verhardingssoort voor de Amsterdamse Poort<br />
is leidend geweest in de keuze voor de verharding<br />
op de Arenaboulevard en <strong>Hoekenrode</strong>. Na uitvoerig<br />
testen met o.a. proefvakken is gekozen voor<br />
een gebakken strengpers-klinker in keiformaat.<br />
Deze klinkers worden in 6 kleurmixen toegepast,<br />
waarbij het verband van de Arena Boulevard wordt<br />
doorgezet over het plein.<br />
gebakken klinkers KF, 9 kleuren<br />
keperverband<br />
in 9 verschillende mixen<br />
betontegels, donker grijs<br />
halfsteensverband<br />
conform bestaand Foppingadreef<br />
kleurmixen:<br />
mix01<br />
- 30% Venetie<br />
- 30% Neblon<br />
- 40% Florence<br />
mix02<br />
- 30% Florence<br />
- 30% Appelbloesem<br />
- 25% Neblon<br />
- 15% Venetie<br />
mix04<br />
- 28% Berwijn<br />
- 28% Appelbloesem<br />
- 28% Orneau<br />
- 16% Lienne<br />
mix05<br />
- 35% Lembree<br />
- 35% Odesa<br />
- 30% Berwijn<br />
Venetié<br />
Florence<br />
Neblon<br />
Appelbloesem<br />
Orneau<br />
Berwijn<br />
Lembree<br />
Lienne<br />
Odesa<br />
kleurmix 1 (totaal 6) (voorbeeld)<br />
mix03<br />
- 35% Orneau<br />
- 35% Appelbloesem<br />
- 30% Neblon<br />
mix06<br />
- 25% Neblon<br />
- 40% Lienne<br />
- 35% Odesa<br />
15<br />
Kleurbenamingen op basis van CRH KF80, bezand<br />
overgang B tussen de kleurmixen (voorbeeld)
maaiveldhoogtes<br />
16 16
afwatering<br />
<br />
<br />
Er worden twee principes van afwatering toegepast<br />
op het plein. Door de bolling van het plein loopt het<br />
naar alle randen af. Langs de grasvlakken is een<br />
molgoot opgenomen om het afstromende water op<br />
te vangen. Midden op het plein, tussen de banken,<br />
wordt het afwateringsprincipe van de<br />
<br />
Arena<br />
<br />
Boulvard<br />
doorgezet: ronde kolken die los verspreid in de<br />
ruimte liggen en water opvangen waar nodig.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
ronde straatkolk,<br />
type: DUCO<br />
conform straatkolken Arenaboulevard<br />
<br />
<br />
<br />
<br />
<br />
kopse straatbakstenen om afwateringskolk<br />
<br />
<br />
<br />
17<br />
<br />
<br />
<br />
17
doorsneden<br />
aansluiting plein en gebouw K K’<br />
18
anden<br />
6<br />
5<br />
1<br />
2 3 4<br />
natuurstenen randen/ trappen<br />
Soort: licht graniet,<br />
zie uitwerking natuurstenen randen<br />
trap/ hellingbaan/ bordes<br />
betonnen elementen<br />
zie uitwerking trap/ hellingbaan<br />
betonnen band, breed 300mm<br />
kleur: lichtgrijs, conform trottoirband<br />
Foppingadreef<br />
19
anden<br />
natuursteen band 1<br />
20
perspectief natuurstenen rand 1<br />
21
anden<br />
natuursteen band 2<br />
22
perspectief natuurstenen rand 2<br />
23
anden<br />
natuursteen band 3<br />
24
perspectief natuurstenen rand 3<br />
25
anden<br />
natuursteen band 4<br />
26
perspectief natuurstenen rand 4<br />
27
anden<br />
natuursteen band 5<br />
28
perspectief natuurstenen rand 5<br />
29
anden<br />
natuursteen band 6<br />
30
anden<br />
principes van trappartijen<br />
natuurstenen trap-principe 1<br />
natuurstenen trap-principe 1<br />
natuurstenen trap-principe 2<br />
natuurstenen trap-principe 2<br />
31
anden<br />
principes van trappartijen<br />
32
trappen en hellingbaan<br />
33
trappen en hellingbaan<br />
34
trappen en hellingbaan<br />
35
grasvlakken<br />
gras<br />
36<br />
positie grasheuvel
hot spot<br />
positie hotpsot<br />
37
hot spot<br />
sfeerimpressies hotspot<br />
38
omen<br />
Metasequoia glyptostroboides<br />
Platanoides acerifolia<br />
Metasequoia glyptostroboides<br />
bestaande boom (Platanoides acerifolia)<br />
Platanoides acerifolia<br />
39
oomrooster<br />
boomrooster, 0 2400mm<br />
type:Campus træhulsrist, leverancier: GH-form<br />
40
verlichting<br />
lichtmast<br />
verlichtingsmast hoogte 15m, met uithouders<br />
<strong>ontwerp</strong> Karres en Brands landschapsarchitecten<br />
herplaatsen bestaande lichtmast<br />
lichtlijn<br />
41
fietsparkeren<br />
Op het plein dienen 150 fietsparkeerplekken<br />
voorzien te zijn. Deze zijn vlak bij het station<br />
gesitueerd en worden omarmd door een van de<br />
natuurstenen randen. Het fietsnietje dat gebruikt<br />
wordt is hetzelfde als o pde Arena Boulevard en in<br />
de Amsterdamse Poort.<br />
fietsnietje, incl. anti-duikelstang<br />
model Erdi RVS 316, geslepen korrel 320, buis 042mm<br />
conform fietsnietjes Arenaboulevard/ Amsterdamse Poort<br />
fietsnietje<br />
42
afvalbakken<br />
De afvalbakken voor het <strong>Hoekenrode</strong>plein zijn gelijk<br />
aan die op de Arena Boulevard en de Amsterdamse<br />
Poort: Constructo.<br />
afvalbak, gecoat: kleur conform afvalbakken Arenaboulevard<br />
type: Grijsen Constructo 70<br />
alternatieve kap<br />
44
Foppingadreef<br />
aanzicht Foppingadreef<br />
plattegrond Foppingadreef<br />
45
doorsneden<br />
Foppingadreef<br />
G H I<br />
G’ H’ I’<br />
46<br />
doorsnede G - G’ doorsnede H - H’ doorsnede I - I’
profiel t.p.v. voormalige entree<br />
47
Foppingadreef<br />
nooduitgang en koekoek<br />
bestaande situatie nooduitgang<br />
bestaande situatie koekoek<br />
48
F<br />
F’<br />
E<br />
E’<br />
doorsneden<br />
<strong>Hoekenrode</strong>pad<br />
doorsnede E - E’ doorsnede F - F’<br />
49
50<br />
doorsnede trap naar Foppingadreef
definitief <strong>ontwerp</strong><br />
<strong>Hoekenrode</strong>plein + Foppingadreef<br />
53
Impressie<br />
1<br />
54
Impressie<br />
2<br />
55
colofon<br />
<strong>Hoekenrode</strong>plein<br />
definitief <strong>ontwerp</strong><br />
CONCEPT<br />
30 augustus 2012<br />
opdrachtgever<br />
<strong>Gemeente</strong> Amsterdam<br />
<strong>Stadsdeel</strong> <strong>Zuidoost</strong><br />
<strong>ontwerp</strong><br />
Karres en Brands landschapsarchitecten bv<br />
<strong>ontwerp</strong>team<br />
Bart brands, Joost de Natris, Sander Vedder<br />
Elke Krausmann, Jos Nijkamp<br />
Oude Amersfoortseweg 123<br />
1212 AA Hilversum<br />
telefoon 035 642 29 62<br />
email info@karresenbrands.nl
Change language
