AANSLUITING LUxE-ACCESSOIRES SPECIAAL kLEUREN - Thermic

1/2" 1/2"
1/2"
R=465/565
1/2" 1/2"
R=465/565
1/2"
L=500/600
L=500/600
136
37
72

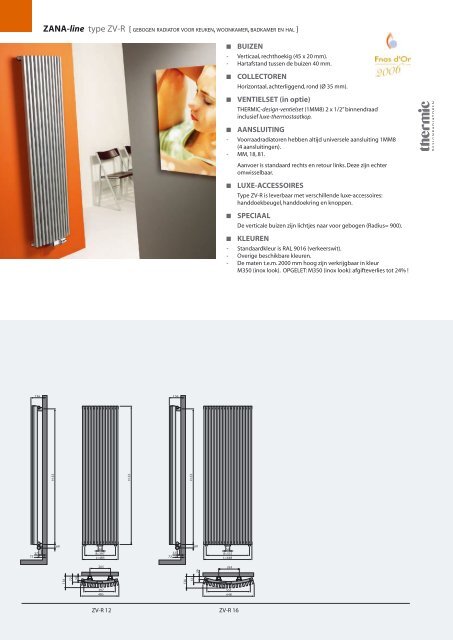

ZANA-line type ZV-R [ gebogen radiator voor keuken, woonkamer, badkamer en hal ]
H-35
1504
50
118
54
31
54
H-35
80
103
166
103
H-35
50
118
54
19
54
60
50
60
R=397
37
L=485
72
136
72
50
265
397
485
H-35
1824
136
H-35
136
72
29
H-35
BUIZEN
- Verticaal, rechthoekig (45 x 20 mm).
- Hartafstand tussen de buizen 40 mm.
COLLECTOREN
Horizontaal, achterliggend, rond (Ø 35 mm).
VENTIELSET (in optie)
THERMIC-design-ventielset (1MM8) 2 x 1/2” binnendraad
inclusief luxe-thermostaatkop.
AANSLUITING
- Voorraadradiatoren hebben altijd universele aansluiting 1MM8
(4 aansluitingen).
- MM, 18, 81.
Aanvoer is standaard rechts en retour links. Deze zijn echter
omwisselbaar.
LUxE-ACCESSOIRES
Type ZV-R is leverbaar met verschillende luxe-accessoires:
handdoekbeugel, handdoekring en knoppen.
SPECIAAL
De verticale buizen zijn lichtjes naar voor gebogen (Radius= 900).
kLEUREN
- Standaardkleur is RAL 9016 (verkeerswit).
- Overige beschikbare kleuren.
- De maten t.e.m. 2000 mm hoog zijn verkrijgbaar in kleur
M350 (inox look). OpgELET: M350 (inox look): afgifteverlies tot 24% !
60
68
103
50
R=551
L=648
265
551
648
ZV-R 12 ZV-R 16
166
103
H-35
60

Art. nummer Aansluiting Buizen 0000 Hoogte Kleur
ZV-R
Art. nr.
wit
Art. nr.
kleur
Buizen Breedte
L
mm
Hoogte
H
mm
Afgiften
75/65/20°C
Watt
Afgiften
55/45/20°C
Watt
conform EN 442-1: radiatoren en convectoren
n-exp. gewicht
kg.
ZANA-line type ZV-R licht gebogen
Inhoud
31789 31780 12 485 1600 1154 599 1,27 31,08 14,16
31799 31790 16 648 1600 1539 798 1,27 41,44 18,88
31809 31800 12 485 1800 1289 665 1,28 34,80 15,96
31819 31810 16 648 1800 1719 887 1,28 46,40 21,28
31829 31820 12 485 2000 1425 735 1,28 38,52 17,52
31839 31830 16 648 2000 1900 980 1,28 51,36 23,36
31849 31840 12 485 2200 1563 807 1,28 42,12 19,08
31859 31850 16 648 2200 2085 1076 1,28 56,16 25,44
= Voorraadradiatoren
= De kleuren M300, M301, M302, N502 en N503 zijn leverbaar in 3 weken.
OpgELET: M350 (inox look): afgifteverlies tot 24% !
Ronde collectoren
l.
In optie
MM
1 8
gebogen radiator Design-ventielset MM Aansluiting
