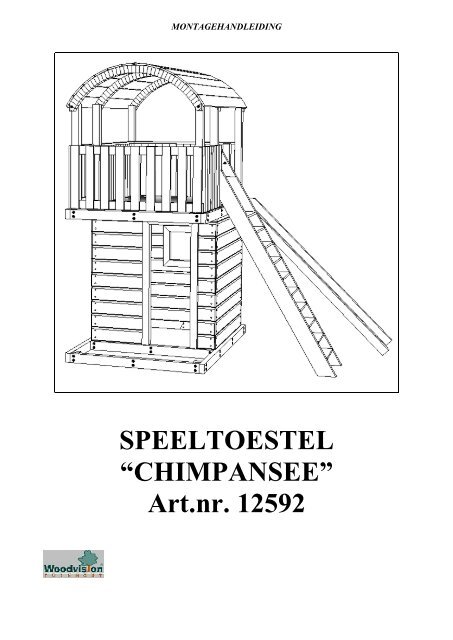

MONTAGEHANDLEIDING
SPEELTOESTEL
“CHIMPANSEE”
Art.nr. 12592

Materiaallijst Chimpansee Artnr. 12592
Code Aant Omschrijving en Lengte
A 6 Balk 5x9 1.27 mtr lang
B 4 Paal 7x7 2.50 mtr lang
C 3 Pergolaboog
D 4 Balk 5x9 1.97 mtr lang
E 1 Paal 7x7 2.10 mtr lang
F 2 Paal 7x7 1.10 mtr lang
G 2 Blok 7x7 9 cm lang
H 9 Plank 57 cm lang
I 9 Plank 20 cm lang
J 1 Deurpost
K 4 Plank 1.27 mtr lang
L 23 Plank 1.27 mtr lang
M 1 Plank met uitsparing bovenzijde 1.27 mtr lang
N 4 Plank 44 cm lang
O 1 Venster
P 1 Plank met uitsparing onderzijde 1.27 mtr lang
Q 13 Vloerplank 1.37 mtr lang
R 1 Vloerplank met uitsparing 1.37 mtr lang
T 1 T-stuk voor nok 2.01 mtr lang
U 2 Dakplank met groef 2.01 mtr lang
V 8 Dakplank 2.01 mtr lang
W 2 Dakplank met mes 2.01 mtr lang
X 2 Afdeklat 1.13 mtr lang
3 Open hekjes
2 Dichte hekjes
1 Trap
1 Glijbaan
Bevestigingsmaterialen
72 Houtdraadbouten 8x80 mm
70 Revetten 8 mm
240 Parkers 4x50 mm
80 Parkers 4x35 mm
7 Parkers 4x60 mm
2 Parkers 6x40 mm
86 Afdichtdoppen
Opmerking ! ! ! ! !
I.V.M. Haarscheurtjes moet het hout eerst voorgeboord worden met een boortje van 4 tot 6
mm, daar waar de houtdraadbouten bevestigd worden.
Vergeet niet om alle houtdraadbouten na enkele maanden, het liefst bij droog weer, opnieuw
aan te draaien.

Montage Speeltoestel Chimpansee Art.nr. 12592
Stap 1. (Voorzijde + Achterzijde)
Leg 2 palen (B) 7x7 2.50 mtr lang op de grond neer.
Monteer de 2 balken (A) 5x9 1.27 mtr. vast met houtdraadbouten 8x80 mm. Zoals staat aangegeven
in tekening 1a. Leg onder iedere houtdraadbout een revet.
Draai het geheel nu om en monteer de pergolaboog (C) met de houtdraadbouten vast aan de
bovenzijde.
Herhaal dit voor de achterzijde.
tek 1

Tek. 2a Tek 2b
Stap 2. (Linkerzijkant)
Na het monteren van de voor- en achterzijde, draaien we de twee delen op zijn kant. (zie tek.3a). Nu
monteren we de balken (D) 5x9 1.97 mtr. vast aan de voor- en achterzijde van het frame (tek. 3b).
De boog aan de voorzijde is in figuur 2b aan de verkeerd zijde getekend als ook in figuur 3 en de
daaropvolgende figuren.
Tek 3a Tek 3b
Stap 3. (Rechterzijde)
Draai het frame om, en monteer nu de andere twee balken (D) vast aan het frame.
Paal (E) 7x7 2.10 mtr. Staat hier op tekening aan de rechterzijde getekend, u kunt deze naar gelieve
verplaatsen naar linker- of achterzijde, al naar gelang u uw trap en glijbaan wilt plaatsen.

Tek 4a Tek 4b
Stap 4. (Montage pergolaboog en voetstuk voorzijde)
Leg de palen (F) 7x7 mtr. op de grond. Schroef balk (A) 5x9 1.13 mtr. en pergolaboog (C) vast
met de houtdraadbouten 8x80 mm (tek 5a en 5b).
Tek. 4c Tek .4d
Monteer de blokken (G) vast met houtdraadbouten 8x80 mm aan de uiteinden van balk (A) tek. 5c
en 5d.
Tek. 5a
Stap 5.
Neem de twee voorgemonteerde delen uit stap 5 en monteer deze nu aan de aan de voorzijde van
het frame vast met houtdraadbouten 8x80mm.

Stap 6. (Montage wand met deur)
Zet het geheel nu overeind en op zijn plaats waar u uw speeltoestel wilt hebben, nu het nog
makkelijker te verplaatsen is!!
Tek. 6a Tek 6b Tek. 6c
Monteer de eerste 2 plankdelen (H en I) aan de uiteinden vast met parkers 4x50 mm (tek 7a).
Schuif de deurposten (J) over de planken heen, en schroef deze aan de onderzijde met 4 parkers
4x60 mm vast aan balk (A). tek. 7b
Verdeel nu de rest van de planken H, I en K over de lengte. Als u met droog weer de planken hout
strak op elkaar zou zetten dan lijkt het of u een plank of een deel van een plank tekort komt omdat
hout veel uitzet en krimpt. Daarom dient u de planken over het oppervlak te verdelen.
Tek. 7a Tek. 7b Tek. 7c
Stap 7. (Montage wand met raam)
Verdeel ook hier de planken weer eerst gelijkmatig over het oppervlak.
Monteer eerst de 4 planken (L) en planken (M) en (N) vast zoals op tek. 8a is aangegeven.
Gebruik hiervoor parkers 4x50 mm.
Schuif nu het venster erin (Tek. 8b).
Schroef nu de planken (P), (L) en (K) vast aan het frame (tek 8c).

Tek. 8a
Stap 8. (Montage zijwanden)
Schroef de planken (L) en (K) aan beide zijden vast tegen de zijkanten.
Tek. 9a
Stap 9. (Montage vloerdelen)
Ook hier dient u de planken eerst over het oppervlak te verdelen
Neem vloerplank (R) en schroef deze vast met 4 parkers 4x50 mm zoals op tekening 10a is
aangegeven. Neem vervolgens vloerplanken (Q) en monteer deze vast volgens tekening.
Enkele vloerplanken moeten worden ingezaagd om de palen 7x7 passen. Ook bij de laatst plank
moet men op de uiteinden een hoekje uitzagen.
Alle vloerdelen worden geschroefd met parkers 4x50 mm.

Tek. 10a
Stap 10. (Montage dak)
Voordat u begint met de montage, bepaalt u eerst het midden van de boog.
Neem vervolgens het T-stuk (T) en monteer deze met 3 parkers 4x60 mm aan de pergolaboog.
Schuif eerst de planken (U), (V) en (W) in elkaar en schuif deze onder het T-stuk, nu is het
makkelijker om de kromming te maken en deze vast te schroeven met parkers 4x35 mm.
Tek. 11a
Stap 11 (Montage Hekjes)
Pak de open hekjes en schroef de twee buitenste plankjes eraf zoals u kunt zien op tek. 10a,
Schroef eerst de hekjes met parkers 4x50 mm tegen het frame en schroef dan de plankjes weer
terug.
Montage van de dichte hekjes gaat als volgt. Monteer deze vast met 4 houtdraadbouten 8x80 mm.
Zie Tek 10a. Schroef hierna plank (X) bovenop vast met parkers 4 x 35 mm.

Tek. 12a
Stap 12. (Montage Trap en Glijbaan)
Na het monteren van de overige hekjes, kunnen we nu de trap en de glijbaan monteren
Als laatste monteert u de trap met houtdraadbouten 8x80 mm zie tek 13a.
De glijbaan wordt met twee parkers 6x40 mm vastgezet.
