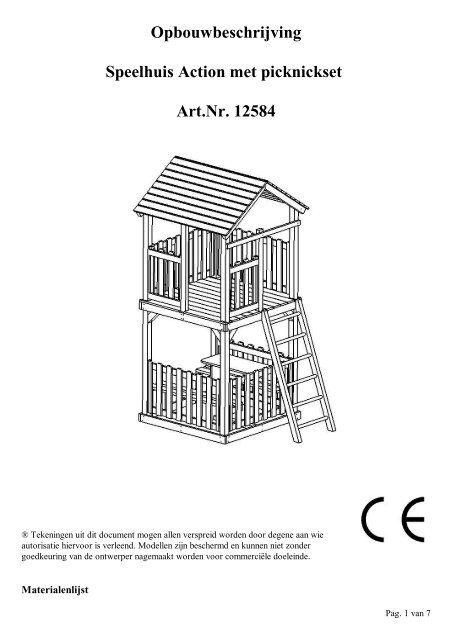

Opbouwbeschrijving
Speelhuis Action met picknickset
Art.Nr. 12584
® Tekeningen uit dit document mogen allen verspreid worden door degene aan wie
autorisatie hiervoor is verleend. Modellen zijn beschermd en kunnen niet zonder
goedkeuring van de ontwerper nagemaakt worden voor commerciële doeleinde.
Materialenlijst
Pag. 1 van 7

Aantal Letter Omschrijving & Afmeting (LxBxH)
4x A 7x7x260 Cm
8x B 9x2,8x127 Cm
1x B1 4,5x7x124 Cm
4x C 4,5x7x85 Cm
1x D 2,8x7x124 Cm
1x E 4,5x7x107 Cm
1x F 4,5x7x122 Cm
2x G1 Bordesplank 129,5 Cm
1x G2 Bordesplank 129,5 Cm
8x G3 Bordesplank 129,5 Cm
18x H Rabatplank 139 Cm incl. 2 begin en 2 eindplanken
2x I Plank 2,8x7x30
4x J Plank 2,8x7x36
2x K Plank 2,8x7x26
4x L Bank Plank groot 2,8x11x122
1x N Tafelblad
1x O Tafelsteun plank 70,5 Cm
1x P Verstevigingsbalk tafel 5x7x69Cm
8x Q Schoor 7x7 Cm dik
5x Hek groot
2x Hek klein
1x Trap
Bevestigingsmaterialen
Aantal Omschrijving
48x Houtdraadbout 8x70 mm
4x Houtdraadbout 8x100 mm
48x Carosseriering M8
43x Afdekdop 2-delig
9x Houtschroef 5x80 mm
157x Houtschroef 4x40 mm
36x Houtschroef 4x50 mm
1x Boor 5 mm
Het is aan te raden om eerst alle planken met 1 houtdraadbout te bevestigen i.p.v. 2 zoals staat aangegeven.
Pas als het hele frame met de hekjes staat kunt u het beste de tweede houtdraadbout erbij zetten.
Alle gaten waar houtdraadbouten voorkomen moet u voorboren met een boortje van 5 mm, deze zit in het
pakket. Op de overige plaatsen waar de houtschroeven komen kunt u het best met een boortje van 2 mm
voorboren.
Let op: Trek de bouten van het speeltoestel na 3 a 4 maanden nog eens aan, want hout werkt altijd door
weersinvloeden. Controleer tevens regelmatig op splinters en schuur deze weg.
Het is aan te raden om het toestel te verankeren in de grond uw dealer heeft hiervoor de juiste grondankers.
Indien u een aabouw 12572 of 12570 plaatst let er dan op dat het toestel verankert moet worden in de grond.
Pag. 2 van 7

Stap 1.
Monteer de voorzijde. De pijltjes geven de plaats aan
waar de houtdraadbouten 8 x 70mm met de
afdekkappen komen te zitten.(voorboren met 5 mm
boor)
Onderkant Balk D komt 90Cm van bovenkant balk B
Een zijde van Balken B en D wordt gelijk gehouden
met de staanders en steekt 28 mm aan de andere
zijde over. U kunt dit uitmeten door bijv. Balk D
tegen de staander aan te houden.
De dakspanten worden met 4 houtdraadbouten
8x100 mm vastegezet tegen de staanders.
Zet de dakspanten op de punt vast met 2
houtschroeven 5x80 mm deze kunt u het beste
voorboren met 2 mm boor. (deze zit niet in het
pakket)
Stap 2
Monteer de Achterzijde net zoals bij stap 1 alleen
balk E en D ontbreken hier. (voorboren met 5 mm
boor)
Pag. 3 van 7

Stap 3
Zet de Voor en achterzijde nu overeind en
monteer Balken B nu tegen de staanders aan.
Gebruik hiervoor weer de houtdraadbouten
8x70 mm. (voorboren met 5 mm boor)
Plaats vervolgens Balk F. Zet deze ook vast
met 2 houtdraadbouten 8x70mm. (voorboren
met 5 mm boor)
Om de exacte afstand te bepalen kunt u een
van de kleine hekjes hiervoor gebruiken.
Plaats hierna de middelste verstevigings-balk.
Zet deze vast met 4 houtschroeven 4x50 mm.
(voorboren met 2 mm boor)
Stap 4
Leg vervolgens de bordesplanken erop. Leg
deze eerst uit op het plateau. Er kunnen kleine
spleten tussen zitten maar dit hoort zo omdat
hout namelijk werkt.
(voorboren met 2 mm boor)
Zaag de planken in bij de middelste balkjes.
Zet iedere plank vast met 5 houtschroeven, 2
aan iedere zijde en 1 in het midden.
Zet de 2 buitenste planken vast met 6
houtschroeven op de randen.
Hiervoor houtschroeven 4x40 mm.(voorboren
met 2 mm boor)
Pag. 4 van 7

Stap 5
Schroef nu de hekjes tegen de staanders
aan.
Gebruik voor ieder hekje 6 houtschroeven
4x50 mm. 3 aan iedere zijde.(voorboren
met 2 mm boor)
Let erop dat u de open zijde, onder het
plateau niet onder de ladder of glijbaan
plaatst.
Let er op dat de hekjes 28 mm van het
plateau worden vastgezet. Dit kan door er
een plank van 28 mm onder te leggen.
De bovenste hekjes omgekeerd monteren!
Stap 6
Leg nu de dakplanken H op de
spanten. U kunt het beste bovenaan
beginnen. Leg de planken dan tot
onderaan zoals in de figuur staat
aangegeven schroef per plank 4x
houtschroef 4x40 mm 2 aan iedere
zijde.(voorboren met 2 mm boor).
Begin met de 2 planken die schuin
bewerkt zijn aan de bovenzijde, aan
de onderzijde komt dan de rabatplank
waar de groef uit is weggehaald.
Pag. 5 van 7

Figuur 7
Figuur 8
Stap 7
Voor het plaatsen van de bankjes
schroeft u eerst 1 Plank J met 2
houtschroeven 4x50 mm tegen de
staander. Hierboven schroeft u Plank
K. En aan de voorzijde van plank K zet
u weer een Plank J.
Plank I schroeft u met houtschroeven
4x50 mm tegen het hekje vast op de
gelijke hoogte als plank K.(voorboren
met 2 mm boor)
Stap 8
Plaats de planken L. Zet deze vast met
houtschroeven 4x50 mm (voorboren
met 2 mm boor)
Voor de tafel. Schroeft u eerst plank
O tegen het tafelblad aan met 2
houtschroeven 4x50 mm.
Schroef het tafelblad op het hekje met
2 houtschroeven 4x50 mm.
Zet als laatste de verstevigingsbalk P
tussen het tafeltje. Schroef deze aan 1
zijde tegen de steunpoot en de andere
zijde via de buitenzijde van het
speeltoestel.
Pag. 6 van 7

Stap 9
Monteer als laatste de schoren.Q
Gebruik voor iedere schoor 2
houtschroeven 4x50 mm (voorboren
met 2 mm boor) en 1 houtdraadbout
8x70 mm (voorboren met 5 mm
boor)
Stap 10
Monteer de trap met 4
houtschroeven 5 x 80.(voorboren
met 2 mm boor)
Pag. 7 van 7
