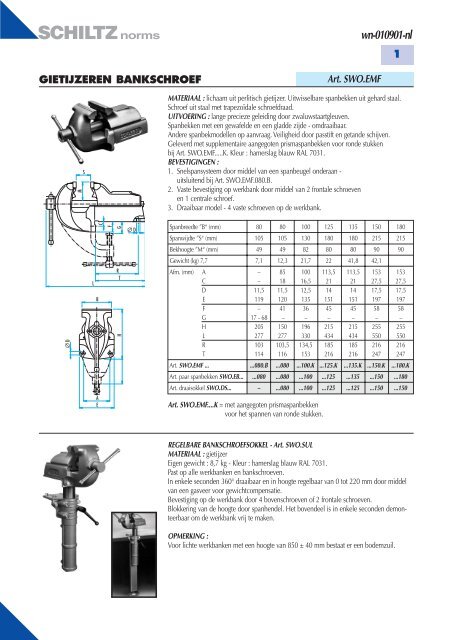

SCHILTZ norms
GIETIJZEREN BANKSCHROEF
Art. SWO.EMF
wn-010901-nl
1
M
S
MATERIAAL : lichaam uit perlitisch gietijzer. Uitwisselbare spanbekken uit gehard staal.
Schroef uit staal met trapezoïdale schroefdraad.
UITVOERING : lange precieze geleiding door zwaluwstaartgleuven.
Spanbekken met een gewafelde en een gladde zijde - omdraaibaar.
Andere spanbekmodellen op aanvraag. Veiligheid door passtift en getande schijven.
Geleverd met supplementaire aangegoten prismaspanbekken voor ronde stukken
bij Art. SWO.EMF.....K. Kleur : hamerslag blauw RAL 7031.
BEVESTIGINGEN :
1. Snelspansysteem door middel van een spanbeugel onderaan -
uitsluitend bij Art. SWO.EMF.080.B.
2. Vaste bevestiging op werkbank door middel van 2 frontale schroeven
en 1 centrale schroef.
3. Draaibaar model - 4 vaste schroeven op de werkbank.
C
F
G
Ø D
Spanbreedte ”B“ (mm) 80 80 100 125 135 150 180
Spanwijdte ”S“ (mm) 105 105 130 180 180 215 215
Bekhoogte ”M“ (mm) 49 49 82 80 80 90 90
Gewicht (kg) 7,7 7,1 12,3 21,7 22 41,8 42,1
Afm. (mm) A – 85 100 113,5 113,5 153 153
C – 18 16,5 21 21 27,5 27,5
D 11,5 11,5 12,5 14 14 17,5 17,5
E 119 120 135 151 151 197 197
F – 41 36 45 45 58 58
G 17 - 68 – – – – – –
H 205 150 196 215 215 255 255
L 277 277 330 434 434 550 550
R 103 103,5 134,5 185 185 216 216
T 114 116 153 216 216 247 247
Art. SWO.EMF ... ...080.B ...080 ...100.K ...125.K ...135.K ...150.K ...180.K
Art. paar spanbekken SWO.EB... ...080 ...080 ...100 ...125 ...135 ...150 ...180
Art. draaisokkel SWO.DS... – ...080 ...100 ...125 ...125 ...150 ...150
Ø D
L
B
R
T
H
A
E
Art. SWO.EMF....K = met aangegoten prismaspanbekken
voor het spannen van ronde stukken.
REGELBARE BANKSCHROEFSOKKEL - Art. SWO.SUL
MATERIAAL : gietijzer
Eigen gewicht : 8,7 kg - Kleur : hamerslag blauw RAL 7031.
Past op alle werkbanken en bankschroeven.
In enkele seconden 360° draaibaar en in hoogte regelbaar van 0 tot 220 mm door middel
van een gasveer voor gewichtcompensatie.
Bevestiging op de werkbank door 4 bovenschroeven of 2 frontale schroeven.
Blokkering van de hoogte door spanhendel. Het bovendeel is in enkele seconden demonteerbaar
om de werkbank vrij te maken.
OPMERKING :
Voor lichte werkbanken met een hoogte van 850 ± 40 mm bestaat er een bodemzuil.

SCHILTZ norms
BANKSCHROEF IN GESMEED STAAL
Art. HBP.
wn-010901-nl
2
Onbreekbaar, volledig uit gesmeed staal. Met vaste of verwijderbare spanbekken uit gehard
staal en onderste geharde spanbekken voor buizen.
De uitwisselbare spanbekken hebben een gewafelde en een gladde zijde. De spankracht
wordt op optimale wijze verdeeld door een draadstang met 2 trapezoïdale schroefdraden.
Met smal ingeperste, stabiele geleidingsrail en een dubbele prismageleiding.
Elke bankschroef kan op een draaitafel geplaatst worden.
breedte spanbekken (mm) 100 120 140 160 180
opening (mm) 125 150 200 225 225
voor buis Ø (mm) 16 - 30 16 - 55 27 - 70 27 - 100 27 - 100
gewicht (kg) 4,5 9 16 27 29
met vaste spanbekken HBP.SN.100 HBP.SN.120 HBP.SN.140 HBP.SN.160 HBP.SN.180
met uitwisselb. spanb. - HBP.SA.120 HBP.SA.140 HBP.SA.160 -
draaitafel HBP.DT.100 HBP.DT.120 HBP.DT.140 HBP.DT.160 HBP.DT.180
paar uitwisselb. spanb. - HBP.AB.120 HBP.AB.140 HBP.AB.160 -
Verwijderbare spanbekken.
Draaitafel.
Bankschroef bevestigd op in de hoogte
regelbare sokkel (zie pag. 249).

SCHILTZ norms
HOOGTEREGELINGSCILINDER VOOR
BANKSCHROEVEN
Art. HBP.
wn-010901-nl
3
Art. HBP.LG
Art. HBP.LM
Laat het gebruik van de totale oppervlakte van de werkbank toe en voorkomt ongelukken.
Heft tot 170 of 200 mm en draait over 360°. De laagste stand bevindt zich op ongeveer
60 mm boven de bovenste boord van de werkbank. Gesmede steun met gefreesd steunvlak
en met veiligheidsblokkeerhendel. De hendel wordt bediend door hem naar het toestel toe
te duwen. Wanneer de blokkering niet voldoende is vermindert het veiligheidssysteem de
verticale verplaatsing.
Om de bankschroef te laten zakken :
• op laagste positie brengen en loodrecht op de werkbank,
• blokkeren met hendel,
• de kartelmoer losschroeven tot aan de aanslag,
• de bankschroef onder de werkbank kantelen.
4 types :
• eenvoudige hefinrichting met gasdrukveer voor bankschroeven met bekbreedten :
100 / 120 / 140 / 160 / 180 mm : Art. HBP.LG
• eenvoudige hefinrichting met draadstang, 1 rotatie = 7 mm koers voor bankschroeven
met bekbreedten : 100 / 120 / 140 / 160 / 180 mm :
Art. HBP.LM
• neerklapbare hefinrichting voor bankschroeven met bekbreedten :
120 et 140 mm : Art. HBP.KLG
• kantelaar zonder hefinrichting voor bankschroeven met bekbreedten :
120 et 140 mm : Art. HBP.K
OPMERKING :
Op aanvraag kunnen deze hefinrichtingen ook gebruikt worden met bankschroeven van
andere merken.
Art. HBP.K
Art. HBP.KLG
Art. HBP.KLG
