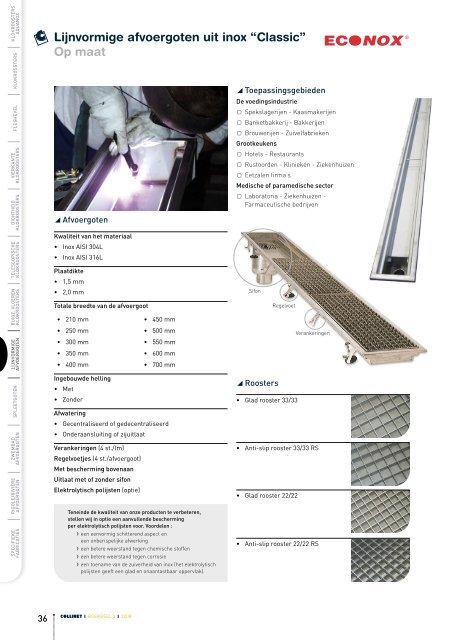

<strong>Lijnvormige</strong> <strong>afvoergoten</strong> <strong>uit</strong> <strong>inox</strong> “Classic”<br />
Op <strong>maat</strong><br />
◢ Afvoergoten<br />
◢ Toepassingsgebieden<br />
De voedingsindustrie<br />
▢ Spekslagerijen - Kaasmakerijen<br />
▢ Banketbakkerij - Bakkerijen<br />
▢ Brouwerijen - Zuivelfabrieken<br />
Grootkeukens<br />
▢ Hotels - Restaurants<br />
▢ Rustoorden - Klinieken - Ziekenhuizen<br />
▢ Eetzalen firma’s<br />
Medische of paramedische sector<br />
▢ Laboratoria - Ziekenhuizen -<br />
Farmaceutische bedrijven<br />
Kwaliteit van het materiaal<br />
TELESCOPISCHE<br />
KLOKROOSTERS<br />
• Inox AISI 304L<br />
• Inox AISI 316L<br />
Plaatdikte<br />
• 1,5 mm<br />
BUIGZ. vloeren<br />
KLOKROOSTERS<br />
• 2,0 mm<br />
Totale breedte van de afvoergoot<br />
• 210 mm<br />
• 450 mm<br />
Sifon<br />
Regelvoet<br />
• 250 mm<br />
• 500 mm<br />
Verankeringen<br />
<strong>Lijnvormige</strong><br />
Afvoergoten<br />
• 300 mm<br />
• 550 mm<br />
• 350 mm<br />
• 600 mm<br />
• 400 mm<br />
• 700 mm<br />
spleetgoten<br />
zwembad<br />
<strong>afvoergoten</strong><br />
rigole/rivière<br />
<strong>afvoergoten</strong><br />
specifieke<br />
fabriCaties<br />
Ingebouwde helling<br />
• Met<br />
• Zonder<br />
Afwatering<br />
• Gecentraliseerd of gedecentraliseerd<br />
• Onderaansl<strong>uit</strong>ing of zij<strong>uit</strong>laat<br />
Verankeringen (4 st./lm)<br />
Regelvoetjes (4 st./afvoergoot)<br />
Met bescherming bovenaan<br />
Uitlaat met of zonder sifon<br />
Elektrolytisch polijsten (<strong>op</strong>tie)<br />
Teneinde de kwaliteit van onze producten te verbeteren,<br />
stellen wij in <strong>op</strong>tie een aanvullende bescherming<br />
per elektrolytisch polijsten voor. Voordelen :<br />
) een eenvormig schitterend aspect en<br />
een onberispelijke afwerking<br />
) een betere weerstand tegen chemische stoffen<br />
) een betere weerstand tegen corrosie<br />
) een toename van de zuiverheid van <strong>inox</strong> (het elektrolytisch<br />
polijsten geeft een glad en onaantastbaar <strong>op</strong>pervlak).<br />
◢ Roosters<br />
• Glad rooster 33/33<br />
• Anti-slip rooster 33/33 RS<br />
• Glad rooster 22/22<br />
• Anti-slip rooster 22/22 RS<br />
36<br />
❙ BOEKDEEL 3 ❙ 2008
<strong>Lijnvormige</strong> <strong>afvoergoten</strong> <strong>uit</strong> <strong>inox</strong> “Classic”<br />
Op <strong>maat</strong><br />
KLOKROOSTERS<br />
AQUANOX<br />
DICHTHEID<br />
KLOKROOSTERS<br />
VIERKANTE<br />
KLOKROOSTERS<br />
FLESHEVEL<br />
KLOKROOSTERS<br />
T<br />
l<br />
d<br />
e<br />
Verankeringen<br />
TELESCOPISCHE<br />
KLOKROOSTERS<br />
BUIGZ. vloeren<br />
KLOKROOSTERS<br />
Regelvoet<br />
<strong>Lijnvormige</strong><br />
Afvoergoten<br />
◢ Hoogte<br />
To bepalen : van 70 tot 220 mm (volgens breedte)<br />
spleetgoten<br />
e<br />
Steunhoogte<br />
mm<br />
T<br />
Totale breedte<br />
mm<br />
d<br />
Nuttige inw.<br />
breedte<br />
mm<br />
l<br />
Nominale<br />
breedte<br />
mm<br />
Dikte<br />
1,5 mm<br />
Art. nr<br />
AISI 304L<br />
Dikte<br />
2,0 mm<br />
Art. nr<br />
Dikte<br />
1,5 mm<br />
Art. nr<br />
AISI 316L<br />
Dikte<br />
2,0 mm<br />
Art. nr<br />
26 210 110 160 10200 10210 10220 10230<br />
26 250 150 200 10201 10211 10221 10231<br />
31 300 200 250 10202 10212 10222 10232<br />
31 350 250 300 10203 10213 10223 10233<br />
31 400 300 350 10204 10214 10224 10234<br />
31 450 350 400 10205 10215 10225 10235<br />
31 500 400 450 10206 10216 10226 10236<br />
31 550 450 500 10207 10217 10227 10237<br />
31 600 500 550 10208 10218 10228 10238<br />
41 700 600 650 10209 10219 10229 10239<br />
zwembad<br />
<strong>afvoergoten</strong><br />
rigole/rivière<br />
<strong>afvoergoten</strong><br />
specifieke<br />
fabriCaties<br />
N.B. : Andere afmetingen mogelijk <strong>op</strong> aanvraag (weerstand van roosters - steunhoogte - inwendige breedte - <strong>uit</strong>wendige breedte).<br />
❙ Boekdeel 3 ❙ 2008<br />
37
KLOKROOSTERS<br />
AQUANOX<br />
KLOKROOSTERS<br />
FLESHEVEL<br />
Roosters<br />
voor lijnvormige <strong>afvoergoten</strong> “Classic”<br />
▢<br />
2 types roosters beschikbaar :<br />
- Glad rooster<br />
- Anti-slip rooster<br />
▢ De draagstang en de breedte van het rooster bepalen de verschillende klassen.<br />
Illustratie van<br />
modellen roosters<br />
36<br />
VIERKANTE<br />
KLOKROOSTERS<br />
Tot. breedte<br />
afvoergoot<br />
mm<br />
Dikte<br />
mm<br />
Afmetingen roosters AISI 304L AISI 316L<br />
Breedte<br />
mm<br />
Lengte<br />
mm<br />
L<br />
Art. nr<br />
22/22 33/33 22/22 33/33<br />
RS<br />
Art. nr<br />
L<br />
Art. nr<br />
RS<br />
Art. nr<br />
L<br />
Art. nr<br />
RS<br />
Art. nr<br />
L<br />
Art. nr<br />
RS<br />
Art. nr<br />
210 25/2 157 1000 15700 15710 15720 15730 15900 15910 15920 15930<br />
DICHTHEID<br />
KLOKROOSTERS<br />
TELESCOPISCHE<br />
KLOKROOSTERS<br />
BUIGZ. vloeren<br />
KLOKROOSTERS<br />
250 25/2 197 1000 19700 19710 19720 19730 19900 19910 19920 19930<br />
300 30/2 247 1000 24700 24710 24720 24730 24900 24910 24920 24930<br />
350 30/2 297 1000 29700 29710 29720 29730 29900 29910 29920 29930<br />
400 30/2 347 1000 34700 34710 34720 34730 34900 34910 34920 34930<br />
450 30/2 397 1000 39700 39710 39720 39730 39900 39910 39920 39930<br />
500 30/3 447 1000 44700 44710 44720 44730 44900 44910 44920 44930<br />
550 30/3 497 1000 49700 49710 49720 49730 49900 49910 49920 49930<br />
600 30/3 547 1000 54700 54710 54720 54730 54900 54910 54920 54930<br />
700 40/3 647 1000 64700 64710 64720 64730 64900 64910 64920 64930<br />
specifieke<br />
fabriCaties<br />
<strong>Lijnvormige</strong><br />
Afvoergoten<br />
spleetgoten<br />
Glad rooster<br />
L<br />
Anti-slip rooster : 2 staven<br />
RS<br />
HDPE rooster<br />
zwembad<br />
<strong>afvoergoten</strong><br />
rigole/rivière<br />
<strong>afvoergoten</strong><br />
◢ Weerstandsklasse:<br />
▢<br />
Din 19599<br />
- Klasse K - 3 kN : voor verkeersvrije zones vb. sanitair, zwembaden, terrassen;<br />
- Klasse L - 15 kN : voor licht verkeer (geen heftrucks);<br />
- Klasse M - 125 kN : verkeerszones (geen heftrucks).<br />
38<br />
❙ BOEKDEEL 3 ❙ 2008
Zijdelingse- of vertikale <strong>uit</strong>laat<br />
voor lijnvormige <strong>afvoergoten</strong> “Classic”<br />
Onderaansl<strong>uit</strong>ing<br />
Zij<strong>uit</strong>laat<br />
KLOKROOSTERS<br />
AQUANOX<br />
KLOKROOSTERS<br />
✓<br />
(2)<br />
- -<br />
210 ✓ ✓ ✓<br />
350 ✓ ✓ ✓ beschikbaar ✓ ✓ ✓ beschikbaar<br />
voor elke<br />
voor elke<br />
400 ✓ ✓ ✓ Ø en ✓ ✓ ✓<br />
beschikbaar<br />
Ø en<br />
voor elke<br />
450 ✓ ✓ ✓ voor elke ✓ ✓ ✓ voor elke<br />
Ø en<br />
breedte<br />
breedte<br />
500 ✓ ✓ ✓ voor elke<br />
afvoergoot (1) ✓ ✓ ✓<br />
afvoergoot (1) breedte<br />
550 ✓ ✓ ✓ ✓ ✓ ✓<br />
afvoergoot (1)<br />
250 ✓ ✓ ✓ ✓ - -<br />
(2)<br />
300 ✓ ✓ ✓ ✓ ✓ ✓<br />
600 ✓ ✓ ✓ ✓ ✓ ✓<br />
700 ✓ ✓ ✓ ✓ ✓ ✓<br />
DICHTHEID<br />
KLOKROOSTERS<br />
TELESCOPISCHE<br />
KLOKROOSTERS<br />
min. 110<br />
95<br />
rigole/rivière<br />
<strong>afvoergoten</strong><br />
VIERKANTE<br />
KLOKROOSTERS<br />
FLESHEVEL<br />
Tot. breedte<br />
afvoergoot<br />
mm<br />
50,8<br />
mm<br />
Zonder sifon<br />
88,9<br />
mm<br />
108,0<br />
mm<br />
gelaste of<br />
vrijliggende<br />
zeef<br />
50,8<br />
mm<br />
Met sifon<br />
88,9<br />
mm<br />
108,0<br />
mm<br />
gelaste of<br />
vrijliggende<br />
zeef<br />
Korf<br />
BUIGZ. vloeren<br />
KLOKROOSTERS<br />
<strong>Lijnvormige</strong><br />
Afvoergoten<br />
(1)<br />
te bespreken bij bestelling<br />
(2)<br />
Niet verkrijgbaar voor <strong>afvoergoten</strong> van breedte 210 of 250 mm met onderaansl<strong>uit</strong>ing<br />
spleetgoten<br />
zwembad<br />
<strong>afvoergoten</strong><br />
Ø 50,8/1,5<br />
Ø 101,6/2<br />
specifieke<br />
fabriCaties<br />
❙ Boekdeel 3 ❙ 2008<br />
39
KLOKROOSTERS<br />
AQUANOX<br />
KLOKROOSTERS<br />
FLESHEVEL<br />
VIERKANTE<br />
KLOKROOSTERS<br />
DICHTHEID<br />
KLOKROOSTERS<br />
<strong>Lijnvormige</strong> <strong>afvoergoten</strong> “Classic”<br />
Plaatsingsaanwijzingen<br />
1.<br />
2.<br />
3.<br />
Klevende beschermingsstrook niet verwijderen voor het<br />
einde van de werken.<br />
Het flens<strong>op</strong>pervlak reinigen en bestrijken met mastiek.<br />
De flenzen vastschroeven en het resterende afval <strong>uit</strong> de<br />
afvoergoot verwijderen.<br />
De afvoergoot omdraaien om voorafgaand de zijkanten te<br />
bekleden met een harsmortel of gewone mortellaag.<br />
Na een exacte hoogtecorrectie, de afvoergoot vastzetten en<br />
inbetonneren. Indien de goot over een grote lengte kromtrekt,<br />
wordt dit gemakkelijk rechtgezet door een gepast<br />
vastzettingssysteem.<br />
Tijdens het <strong>op</strong>vullen van de <strong>uit</strong>sparing, staafjes plaatsen<br />
om de vorm van de voeg te bepalen.<br />
1 2 3<br />
4.<br />
5.<br />
6.<br />
Staafjes verwijderen, voegflanken reinigen en een grondlaag<br />
aanbrengen om het hechtingsvermogen van de voeg<br />
te verbeteren.<br />
Bodem van de voeg <strong>op</strong>vullen met een rond profiel in cellenschuim<br />
van vochtwerend polyethyleen.<br />
Dichting aanbrengen volgens aanwijzingen van de fabrikant.<br />
Het te veel aan product afschrappen en de klevende beschermingsstrook<br />
verwijderen. Het rooster plaatsen<br />
TELESCOPISCHE<br />
KLOKROOSTERS<br />
BUIGZ. vloeren<br />
KLOKROOSTERS<br />
4 5 6<br />
spleetgoten<br />
zwembad<br />
<strong>afvoergoten</strong><br />
rigole/rivière<br />
<strong>afvoergoten</strong><br />
<strong>Lijnvormige</strong><br />
Afvoergoten<br />
specifieke<br />
fabriCaties<br />
Lastenboektekst<br />
◢ <strong>Lijnvormige</strong> <strong>afvoergoten</strong><br />
Afvoergoten <strong>uit</strong> <strong>inox</strong> Aisi 304L of Aisi 316L.<br />
Inox plaatdikte 1,5 of 2 mm<br />
- element zonder of met ingebouwde helling van ………… mm/m<br />
- element met centrale of gedecentraliseerde afwatering, onder of zij-<strong>uit</strong>laat<br />
- rechtstreekse waterafvoer of d.m.v. sifon aangepast aan de inwendige afmeting van de afvoergoot<br />
- met mazenrooster in <strong>inox</strong> AISI 304L of AISI 316L klasse K-L-M van de DIN norm 19599 of klasse E van de DIN norm 19580<br />
- glad of anti-slip rooster (RH - RS)<br />
- totale breedte van de afvoergoot ………… mm<br />
- totale lengte van de afvoergoot ………… mm<br />
- totale hoogte van de afvoergoot ………… mm<br />
- rooster in <strong>inox</strong>, totale breedte ………… mm<br />
40<br />
❙ BOEKDEEL 3 ❙ 2008
Change language
