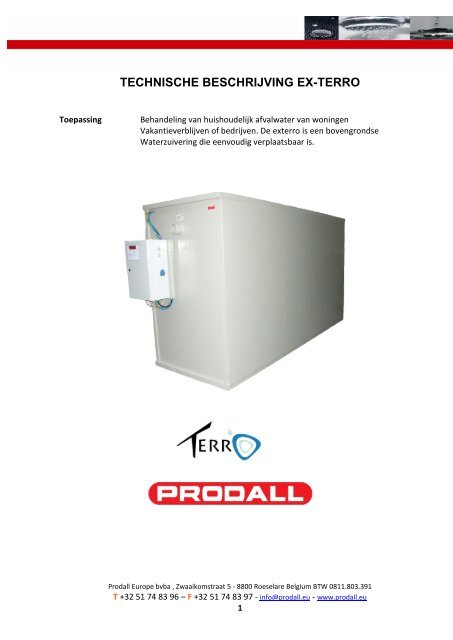

TECHNISCHE BESCHRIJVING EX-TERRO

Toepassing

Behandeling van huishoudelijk afvalwater van woningen

Vakantieverblijven of bedrijven. De exterro is een bovengrondse

Waterzuivering die eenvoudig verplaatsbaar is.

Prodall Europe bvba , Zwaaikomstraat 5 - 8800 Roeselare Belgium BTW 0811.803.391

T +32 51 74 83 96 – F +32 51 74 83 97 - info@prodall.eu - www.prodall.eu

1

Traject van de IBA Pag. 3

Wat is een waterzuivering Pag. 4

Wat mag geloosd worden en wat niet ? Pag. 5

Omschrijving van de exterro Pag. 6

CE keuring Pag. 7

Types Exterro’s Pag. 8

Vepotec sturing Pag. 12

Sturingskast Pag. 12

Werking stap per stap Pag. 14

Elektrisch schema Pag. 16

Plaatsingsinstructies Pag. 17

Checklist opstart Pag. 18

Drukcurve Pag. 19



2

1. Traject van de Ex-Terro IBA

Zonering met riool

Zonering zonder riool

Zone A

Naar openbare

waterzuivering

Zone B

Later naar openbare


Zone C

Kleinschalige


IBA VEREIST

GEEN IBA VEREIST

Aanvraag voor aanleg

IBA



3

2. Wat is een waterzuivering

Er zijn diverse manieren om water te zuiveren. De Prodall Exterro waterzuivering werkt op het

principe van een biologische waterzuivering. In principe moet rekening gehouden worden met

het feit dat de waterzuivering een hoeveelheid biologie bevat. Deze biologie is dus in bepaalde

mate gevoelig aan externe factoren. Een biologie is een levende groep bacteriën die uw

afvalwater zuiveren.

Indien u de biologie van uw waterzuivering niet goed verzorgd, danzal uw biologie uw water ook

niet goed zuiveren. Het komt er dus op neer om een evenwicht te vinden in uw afvalwater.

Willen we dat de biologie zich goed voortplant dan moeten we ons bewust zijn dat die biologie

dezelfde condities wenst als ieder ander levend wezen.

1. Warmte ( +12 °C )

2. Voeding ( gezond afvalwater )

3. Zuurstof

Hoe verloopt het chemisch proces ?

Afvalwater bestaat uit een reeks van organische stoffen

C koolstof

H Waterstof

O Zuurstof

N Stikstof

Als we deze stoffen in de vorm van afvalwater bij een biomassa brengen , mits toevoeging van

zuurstof ( O ) dan zal een omzetting gebeuren van uw afvalwater in verschillende afvalstoffen.

Een goed systeem bestaat uit volgende stappen :

VOORBEHANDELEN

NITRIFICEREN

DENITRIFICEREN

BEZINKEN



4

4. Wat mag geloosd worden in de IBA

Wat mag er in de IBA ?

Wat mag er niet in de IBA ?



Fecaliën



Regenwater



WC spoelwater



Verf, vernis, verdunners …



Keukenwater



Oliën



Afwasmachine



Vetten



Wasmachine



Hoge concentratie chloor



Badwater



Ontstoppers



WC papier



Geneesmiddelen



Biologische ontstoppers



Hygiene doekjes



Kleine hoeveelheid

chloorwater





Tampons

Maandverband



Kleine hoeveelheden sanitair

reiniger





Etensresten

Condooms



Biologische sanitair reiniger



Zuren



Chemisch toilet



Dierlijk of menselijk haar





5

5. OMSCHRIJVING VAN DE EXTERRO

Een Exterro van PRODALL EUROPE is uniek in zijn soort omdat een Exterro specifiek werd

ontwikkeld als bovengrondse waterzuivering. Het doelpubliek van de exterro’s is voornamelijk :

Havenbedrijven

Bouwbedrijven

Tijdelijke bouwwerven

Evenementen

….

Een Exterro heeft als voordeel dat die indien nodig kan verplaatst worden. Ze kan gebruikt

worden als tussentijdse oplossing bij tijdelijke werven of ze kan een ideale oplossing zijn wanneer

graafwerken niet mogelijk of toegelaten zijn.

Voordelen :

Geen graafwerkkosten

Eenvoudig onderhoud

Verplaatsbaar

Uitbreidbaar

Op maat verkrijgbaar



6

6. CE KEURING



7

7. Diverse types Exterro

Exterro 10 Incl. voorbehandeling

Artikel Prodall referentie :

Afmeting

( L x B x H ) 3800 x 1300 x 1800 mm

Mangaten

2 x diameter 600 mm

Compartimenten 3

Voorbehandeling A 3.6 m³

Voorbehandeling B 1,2 m³

Biologie C 1.8 m³

IE

10-12 IE

Piekbelasting

0.18 m³/ uur

Jaarlijkse hydraulische belasting 657 m³/jaar

Totaal inhoud 6.6 m³

Nominaal zuiveringsdebiet 1800 liter / dag

Elektrisch verbruik

14 uur werking x 113 W = 1.582 kWh/dag

Totaal gewicht

1250 Kg

In/Uit

110 mm

Vorm

Rechthoekig

Materiaal PP ( polypropyleen )

PLC Vepotec type PLC OND 1526

Vlotters

3 stuks

Luchtpomp

DB60

Aantal luchtpompen 1

Wandkast

Standaard uitvoering in glasvezelversterkte polyester,

voorzien van luchtinlaat, de nodige warteldoorvoeren

en een knevelsluiting.



8

Exterro 20 Incl. voorbehandeling

Artikel

Prodall referentie

Afmeting

( L x B x H ) 3650 x 1900 x 2200 mm

Mangaten


Compartimenten

3 compartimenten

Voorbehandeling A 6 m³



IE

20-25 IE

Piekbelasting

0.38 m³/ uur







1950 Kg

In/Uit

110 mm

Vorm

Rechthoekig



Vlotters

3 stuks

Luchtpomp

DBMX80


Wandkast






9

Exterro 20 exclusief voorbehandeling

Artikel


Afmeting

( L x B x H ) 3350 x 1600 x 1900 mm ( excl.

Opzetschacht )

Mangaten







IE

20-25 IE

Piekbelasting

0.38 m³/ uur







1750 Kg

In/Uit

110 mm

Vorm

Rechthoekig



Vlotters

3 stuks

Luchtpomp

DBMX80


Wandkast




EEN BUFFER VAN MINIMUM 6000 LITER IS VERPLICHT



10

Exterro 30 exclusief voorbehandeling

Artikel


Afmeting

( L x B x H ) 4050 x 1600 x 1900 mm ( excl.

Opzetschacht )

Mangaten







IE

30-35 IE

Piekbelasting

0.38 m³/ uur







1750 Kg

In/Uit

110 mm

Vorm

Rechthoekig



Vlotters

3 stuks

Luchtpomp

DBMX80


Wandkast




EEN BUFFER VAN MINIMUM 7000 LITER IS VERPLICHT



11

8. VEPOTEC sturing

Een unieke Prodall VEPOTEC sturing werd ontwikkeld om te voldoen aan alle huidige

en tevens toekomstige eisen omtrent kleinschalige waterzuiveringen. In bijlage kan u

de specifieke handleiding van de VEPOTEC sturing terugvinden.

9. De sturingskast

De vepotec sturing is gemonteerd op een gegalvaniseerde consoleplaat. Deze

gegalvaniseerde consoleplaat is voorgemonteerd in de elektrische kast.

De kast wordt standaard geleverd in een glasvezelversterkte uitvoering en wordt

voorzien van 2 luchtinlaten , een alarmlicht en een slot.

Alle leidingen van de waterzuivering zijn reeds aangesloten in de kast.

De kast is aan de buitenzijde voorzien van een stekker 220 V voor de aansluiting van

de vuilwaterpomp die de waterzuivering voedt.

Deze stekker is reeds aangesloten op de PLC die de dompelpomp zal aansturen indien

nodig.

Luchtdoorlaten

Stekker 220 V voor vuilwaterpomp

Knevelslot

Kenmerken

Wandkast voor terro 10 en terro 20 :

Hoogte : 615 mm

Breedte : 415 mm

Diepte : 230 mm

Totaal gewicht : 37 Kg

Sluitpunten : 2



12

Wandkast voor terro 30 :

Hoogte : 835 mm

Breedte : 635 mm

Diepte : 300 mm

Totaal gewicht : 39 Kg

Sluitpunten : 2

Luchtslangen :

Vanuit de kast vertrekken 4 luchtslangen en 3 x 24V kabels van de vlotters

Geel =

Groen =

Blauw =

Bruin/zwart =

Exit lozen water

Slibretour

Beluchting

Voeding biologie

De sturing is voorgeprogrammeerd en kan NIET aangepast worden.

PLC voor EXTERRO 10 PLC voor EXTERRO 20-30



13

10. Werking stap voor stap

Zuiveringsproces:

De Ex-terro kan verkregen worden in twee versies. Een versie met septische voorbehandeling

en een versie zonder septische voorbehandeling. Indien er reeds een voldoende grote

septische put aanwezig is kan er gekozen worden voor de Exterro zonder voorbehandeling.

Indien er geen septische put aanwezig is dient er geopteerd te worden voor de Exterro reeks

MET septische voorbehandeling ingewerkt. Indien er een pompput aanwezig is voorzien van

pomp met versnijinrichting kan er ook gekozen worden voor de Exterro zonder septische

voorbehandeling.

De exterro zonder voorbehandeling bestaat uit 3 onderdelen: een kleinere voorbehandeling

waarin alle afvalwater terechtkomt , een voordenitrificatie en een bioreactor. De kleine

voorbehandeling dient niet als septisch gedeelte maar als mogelijkse slibopslag. In dit

compartiment zal een eerste bezinking plaatsvinden maar deze voorbehandelingsruimte doet

ook dienst als opslag van slib dat uit de biologie wordt verwijdert. In het tweede

compartiment, de voordenitrificatie wordt het afvalwater in contact gebracht met het actieve

slib, afkomstig uit de bioreactor, in een volledig anoxische zone. Deze mengeling wordt dan

overgepompt naar de bioreactor waar het geheel gedurende een welbepaalde tijdspanne

belucht wordt. De volledige zuiveringscyclus neemt 120 minuten in beslag.

De voordenitrificatie zone is uitgerust met een minimum en een maximum vlotter. Deze

vlotters sturen de werking van de vuilwaterpomp: bij lage vlotterstand zal er water worden

overgepompt, bij het bereiken van de hoge vlotterstand wordt het overpompen stopgezet.

Iedere cyclus wordt 200 liter afvalwater overgeheveld, per airlift, van de voordenitrificatie

ruimte naar de bioreactor, voor biologische zuivering.



14

Werking stap voor stap:

Vanuit de septic tank wordt water overgepompt van zodra de vlotter laag een signaal

doorzendt naar de PLC sturing, die de vuilwaterpomp aanstuurt. Bij het bereiken van de

positie vlotter hoog wordt de werking van de vuilwaterpomp stopgezet.

Een airlift in de voordenitrificatie ( voorlaatste compartiment ) zal het afvalwater, gemengd

met actief slib, overhevelen naar de bioreactor ruimte, wanneer de procesvlotter zich op zijn

laagste peil bevindt. Het overhevelen is tijdsgebonden. Wanneer het maximum peil is

bereikt binnen de tijd zal er actief slib via de overloop terug naar de voordenitrificatie

stromen. Indien er afvalwater is binnengekomen in de bioreactor, dan zal de procesvlotter

geactiveerd zijn( maw vlotter op positie hoog ), en een zuiveringsproces opstarten, door de

beluchting op gang te brengen

Is er geen afvalwater of onvoldoende afvalwater binnengekomen in de bioreactor, zal de

procesvlotter niet geactiveerd zijn, en wordt het proces ‘in rust’ opgestart. Dit betekent dat

het actief slib zeer korte tijd wordt belucht, om dan in een niet beluchte langere periode te

gaan. Na 1 uur wordt terug de airlift van de voordenitrificatie terug geactiveerd, en zal er

volgens aanbod terug de rustperiode worden aangevangen, of een zuiveringscyclus

opgestart.

Na de beluchte periode volgt een anoxische periode waar het actief slib bezinkt en er zich

een bovenlaag van gezuiverd water vormt.

De bovenste laag gezuiverd water wordt weggepompt via een backwash bakje naar de exit,

tot het bereiken van het minimum peil van de procesvlotter, waarna de airlift van de

voordenitrificatie de volgende cyclus opstart



15

11. Elektrisch schema



16

12. Plaatsingsinstructies

12.1 Voorbereidend werk

12.1.1 Voorzie een betonnen sokkel die minstens 1 meter langs beide zijden van de waterzuivering groter

is. Deze betonnen sokkel moet minimum 15 cm dik zijn. Voorzie in de sokkel een betonnet wapening

van minstens 150 – 150 mm maasgrootte.

12.1.2 Indien er reeds beton of asfalt aanwezig is, vergewis u er dan van dat deze vrij is van oneffenheden

zoals stenen of ander materiaal.

12.1.3 Voorzie op de plaats van de waterzuivering een elektrische kabel ( 220 V ) Deze moet verbonden

worden in de kast met de hoofdschakelaar. In de kast zijn aan de onderzijde voldoende wartels

voorzien.

12.1.4 Voorzie een vaste leiding uit de septische put of uit de pompput tot op de plaats waar de

waterzuivering komt te staan. Voorzie op deze vaste leiding een terugslagklep die voorkomt dat

water terug naar de septische put wordt getrokken.

12.1.5 Indien u beschikt over uw eigen dompelpomp, sluit die dan aan op de vaste leiding naar de IBA.

12.1.6 De pomp moet beschikken over een eigen vlotter die in geval afwezigheid van afvalwater voorang

krijgt op de rest van het systeem.

12.1.7 Trek de stroomkabel van de pomp tot op de plaats waar de IBA komt te staan. Installeer deze

stroomkabel volgens de goede regels van de kunst en of laat u bijstaan door een erkend vakman.

12.1.8 Voorzie een effluent leiding van diameter 110 mm ( DN 100 ) tot op de plaats waar de IBA komt.

12.1.9 Voorzie tussen IBA en lozingspunt een staalnameputje. Deze dient om op regelmatige basis een staal

te nemen en te analyseren.

12.2 Plaatsen van de Exterro IBA

12.2.1 Vooraleer de exterro van de vrachtwagen af te laden dient u de status van het systeem vast te

stellen. Er dient nagegaan te worden of er eventueel regenwater in de tank staat. Regenwater in de

tank kan voorkomen als de tank gedurende lange tijd buiten heeft gestaan.

12.2.2 Controleer een eerste keer op eventuele transportschade.

12.2.3 Het evenwichtspunt van de waterzuiveirng ligt op 3/5 van de volledige lengte van de tank.

12.2.4 Indien een heftruck wordt benut om de IBA te lossen moet dit gebeuren door een heftruckchauffeur

met erkende opleiding.

12.2.5 Plaats de IBA op de voorziene betonplaat. Vermijd schokken en gebruik in geen geval de vorken van

de heftruck om de IBA op zijn plaats te schuiven.

12.2.6 Bij gebruik van kraan, voorzie gekeurde heflinten en doe beroep op een proffesionele

kraanbestuurder.

12.2.7 Sluit vervolgens de exit aan op de voorziene lozingsbuis van 110 mm

12.2.8 Koppel de vaste toevoerleiding van de dompelpomp aan op de IBA.

12.2.9 Stop de stekker van de dompelpomp in de blauwe stopcontact voorzien aan de zijkant van de

elektrische kast.

12.2.10 Sluit de stroomkabel ( 220 V ) aan op de hoofdschakelaar in de elektrische kast.

12.2.11 Schakel het systeem vervolgens aan.

12.2.12 Doorloop het volledige testprogramma ( volgens de handleiding VEPOTEC in bijlage )

12.2.13 Het systeem is opgestart.



17

Checklist OPSTART

Gegevens klant

Naam:

Adres:

Telnr/GSM:

E-mailadres:

Aantal bewoners:

Gegevens IBA

Technicus:

Productienummer:

Type installatie:

Datum opstart:

Dagelijks verbruik:

Regenwater:

JA/NEEN

Waar:

Checklist IBA JA NEEN OPMERKINGEN

Plaatsing:

Luchtslangen

Hoe opstarten?:

Airliften gecheckt?

Testprogramma laten lopen?

Is er afvalwater aanwezig?

Aansluitingen? IN/UIT

Luchtslangen in wachtbuis?

Kabel klaar, met juiste

sectie?

Is er ontluchting?

Waterpas geplaatst?

Is er inplantingsplan

gemaakt?

Controleput?

Deksel + type

Slib?

Niveau sonde – lengte kabel in tank

Drukmeting Mbar

Is er een vetvanger?

Zijn er verkeerslasten?

Gevriesdroogde

bacteriën?

Exit , kleur geel

Voeding biologie , kleur bruin of zwart

Slibterugname , kleur groen

Beluchting , kleur blauw

Is er uitleg gegeven over het dagelijks gebruik?

Onderhoudscontract

Is de capaciteit overschreden?

Is er alleen huishoudelijk afvalwater?

Mbar



18

Controleer bij opstart van het systeem en bij ieder jaarlijks onderhoud de

druk van iedere functie tijdens de VEPOTEC check-up. Indien de

drukmeting in de rode zone komt, dient men gepaste Aktie te

ondernemen. Vervang of reinig de onderdelen zodat de zuivering terug

optimaal werkt.

Drukcurve VEPOTEC PLC

450

425

400

375

350

325

300

275

250

225

200

175

150

125

100

75

50

25

0

jaar 1 jaar 1 Jaar 1 jaar 1 jaar 2 jaar 2 Jaar 2 jaar 2 jaar 3 jaar 3 jaar 3 jaar 3 jaar 4 jaar 4 jaar 4 jaar 4



19

dossier technique Terr'O 5+

You also want an ePaper? Increase the reach of your titles

Delete template?

Save as template?
