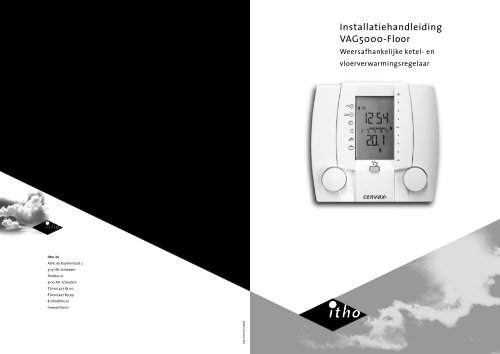

InstallatiehandleidingVAG5000-FloorWeersafhankelijke ketel- envloerverwarmingsregelaarItho bvAdm. de Ruyterstraat 23115 HB SchiedamPostbus 213100 AA SchiedamT (010) 427 85 00F (010) 427 89 99E info@itho.nlI www.itho.nl142-mo1003 0906

Inhoudsopgave1 Inleiding 41.1 Waar bestaat de VAG5000-Floor set uit? 41.2 Wat regelt de VAG5000-Floor? 42 Aansluiten VAG5000 72.1 Plaats van de afstandsbediening 72.2 Montage afstandsbediening 72.3 Plaats van de voedingseenheid 82.4 Montage voedingseenheid 82.5 Aansluiten van de afstandsbediening en voedingseenheid 92.6 Monteren retouropnemer 103 Uitlezing display bij gesloten venster 114 Uitleg bediening bij geopend venster 124.1 Uitlezen temperaturen en status 125 Uitleg instellingen 145.1 Bediening plus overzicht intellingen 86 Weerstandtabel temperatuuropnemers 207 Praktische tips 21Gebruikte symbolen8 Technische specificaties 23Aantekeningen 24In dit document wordt het volgendesymbool gebruikt:Gevaar door elektrische spanningGebruikte regelaars en het milieuDeponeer de regelaar, aan het eindvan zijn levensduur, niet bij hetbedrijfsafval of het huisvuil,maar lever deze in bij eenverzamelpunt voor KCA(Klein Chemisch Afval).3

1.1Waar bestaat de VAG5000-Floor set uit?1.2Wat regelt de VAG5000-Floor?De VAG5000-Floor bestaat uit:- voedingseenheid VS5551-Floor- afstandbediening SR5851-VAG5000- buitentemperatuuropnemer ZAF500- CV aanvoertemperatuuropnemerZVF210- vloer aanvoertemperatuuropnemerTO6-45- vloer retourtemperatuuropnemerZVF210 met beugel- servomotor M7410A1001-CXSchema 2 bVerwarmen plus koelen met een tweepijpsysteem.Installatie met centralewarmte en koude opwekking.1.2Wat regelt de VAG5000-Floor?De VAG5000-Floor regelt weersafhankelijkéén ketel aan/uit via eenpotentiaalvrij contact, of modulerendvia het OpenTherm protocol.Daarnaast wordt de vloerverwarmingmet een eigen stooklijn weersafhankelijkgeregeld. Tevens kan deVAG5000-Floor gebruikt wordenvoor vloerkoeling. Tijdens koelenwordt weersafhankelijk de gewenstekoeltemperatuur berekend, waarbijrekening wordt gehouden met condensatiegevaar.Bij toepassing van een OpenTermketel, wordt de keteltemperatuur bijde ketel opgevraagd. Opnemer TT3vervalt dan, waardoor TT3* optioneeleen bewakingsfunctie krijgt.Als de buitentemperatuur via deOpenTherm ketel gemeten wordt,kan ook opnemer TT4 vervallen.Bij schema 1 t/m 5 kunnen de radiatorenen ketel ook weggelaten worden.Schema 1 bAleen verwarmen.Schema 3 bVerwarmen plus koelen met een drieofvierpijpssysteem45

1.2Wat regelt de VAG5000-Floor?2Aansluiten VAG5000Schema 4 bVerwarmen plus koelen met een drieofvierpijpssysteem. Installatie metcentrale warmte en koude opwekking. 2.1 Plaats van de afstandsbedieningHet is van belang de afstandsbedieningop een goede plaats in dehoofdruimte met vloerverwarming temonteren, omdat deze ook de ruimtetemperatuurmeet. In het algemeengeldt: montage op een tussenmuur opcirca 1,5m hoogte. Er dient een luchtcirculatielangs de afstandsbedieningmogelijk te zijn.2.2 Montage afstandsbediening b Schema 5 bVerwarmen plus koelen met apartekoelwisselaar in vloer circuit. 67

2.3Plaats van de voedingseenheid2.5Aansluiten van de afstandsbediening en voedingseenheidPlaats de voedingseenheid dicht bij deketel, of dicht bij de vloerverwarmingssetzodat de bekabeling zo kort mogelijk is.2.4Montage voedingseenheidDe voedingseenheid wordt bevestigdmet drie schroeven. Voor het positionerenvan de boorgaten kan gebruikworden gemaakt van de kartonnenboormal. De mal is geprint op de binnenzijdevan de doos.Plaats eerst de schroef voor ophangingin bevestiging B (laat de schroef circa4mm uitsteken) en hang de voedingseenheidhier aan op. Hang de voedingseenheidrecht en schroef deze vast.(2 x schroef in bevestiging C).De regeltechniek van de voedingseenheidkan vervangen worden zonderdat de bekabeling losgenomen hoeftte worden. De klemmenafdekkap dientgemonteerd te zijn. Plaats eenschroevendraaier in de sleufgaten aande voorkant en druk deze voorzichtignaar buiten. De bovenste helft van devoedingseenheid komt nu los. Handel als volgt:- Sluit de opnemers, ketel,afstandbediening en de vloerverwarmingsregelventielen -pompaan volgens het aansluitschema.- Sluit het meegeleverde aansluitsnoeraan.- Bevestig op iedere kabel een trekontlastingen controleer of dezede kabel vastklemt.- Plaats de klemmen afdekkap.- Steek dan pas de stekker in hetstopcontact.Opmerking:Bij toepassing van een OpenTermketel, wordt de keteltemperatuur bijde ketel opgevraagd. Opnemer TT3vervalt dan.Als de buitentemperatuur via deOpenTherm ketel gemeten wordt,kan ook opnemer TT4 vervallen.Het contact 31-32 is tijdens verwarmbedrijf continu gesloten, indien bij dekeuze P:1 voor 'geen ketel' is gekozenof een OpenTherm ketel aangeslotenwordt. Het contact 33-34 is geslotentijdens koelbedrijf.Bij installaties zonder ketel meet TT3*de centrale aanvoertemperatuur.Bij installaties met een 3 of 4 pijpsysteem zonder aan-uit ketel, de opnemerna de verwarmingsklep plaatsen.(Zie TT3* bij de installatie schema's oppagina 5 en 6.) De uitgang 31-32 en 33-34 zijn potentiaalvrij, de spanning komt uit de ketel of koelmachine.Dit kan een onveilige spanning zijn!De uitgang vloerverwarmingspomp is een spanningsvoerende 230VAC uitgang!De uitgang en regelventiel zijn spanningsvoerende 24VAC uitgangen!TT1 aanvoertemperatuur vloerTT2 retourtemperatuur vloerTT3 aanvoertemperatuur ketelTT4 buitentemperatuurN1.1 afstandbediening SR 5851N1 voedings- en schakelunit VS551P1 circulatiepomp vloerY1 verwarmingsklep en in 2- pijpssysteem ook koelklepY2 koelklep bij 3- en 4 pijpsysteemenA1 ketelA2 koelingof89

2.6Monteren retouropnemer3Uitlezing display bij gesloten vensterDe plaats van de retouropnemer isafhankelijk van het type verdeler.Variant 1 bDe retouropnemer dient op de retourverdelergeplaatst te worden tussende voorlaatste en de laatste slang(zie tekening). dc e L N Variant 2 bDe retouropnemer kan op de 'u-buis'gemonteerd worden indien hier alleenretourwater doorheen stroomt. 10 11

4Uitleg bediening bij geopend venster4Uitleg bediening bij geopend venster4.1 Uitlezen temperaturen enstatusKlap het venster open:1 kies B door te draaien aande linkerknop.2 kies een temperatuur door aan derechterknop te draaien.- de gewenste waarde wordt boveninhet display getoond nadat op dedrukknop is gedrukt.- bij de buitentemperatuur wordt degemiddelde waarde getoond.3 kies met de rechter knop degewenste status.4 de oorzaak wordt bovenin hetdisplay getoond nadat op de drukknopis gedrukt.12jngqptvvzu De oorzaak geeft aan waarom destatus gelijk is aan de getoonde waarde.Tabel 1 bStatus (onderste regel)Oorzaak (bovenste regel)0 Uit 0 Initialisatie1 Vorstbeveiliging 1 Uit door bedienaar2 Nacht 2 Uit door ruimtetemperatuur3 Dag 3 Uit door buitentemperatuur4 Dag verhoogd 4 Uit door te klein verschil tussengewenste ruimte- en gewensteaanvoertemperatuur5 Opstoken 5 Uit door nachtafschakeling6 Vervroegd uitgeschakeld 6 Uit door inverse mode. Niet koelentijdens verwarmen en omgekeerd.7 Uit door foute centrale temperatuur10 Aan, normaal bedrijf11 Aan door bedienaar12 Aan door ruimtetemperatuur3 4 12 13

5Uitleg instellingenG5Uitleg instellingenG5.1 Bediening plus overzichtinstellingenKlap het venster open:1 kies G door te draaien aande linkerknop.- om de instelling te wijzigen, drukde drukknop in. De instelling gaatknipperen.2 verstel de instelling door aan derechterknop te draaien.- bevestig de waarde door de drukknopin te drukken.12P:0 bedieningsniveauMet instelling P:0 wordt het bedieningsniveau ingesteld.1: eenvoudige weergave, instellingen niet zichtbaar2: standaard weergave, alleen noodzakelijke instellingen zichtbaar3: complete weergave, alle instellingen zijn zichtbaar.P:1 installatietypeMet deze instelling wordt aangegeven om wat voor installatie het gaat:installatie ketel radiatoren toepassing vloerinstallatieinstallatieschema(zie pagina 4,5 en 6)3 nee nee verwarming 14 ja nee verwarming 15 ja ja verwarming 13 met de rechterknop kunnen alleinstellingen geselecteerd worden.alleen instellingen die betrekkinghebben op de installatie wordengetoond.36 nee nee 2-pijps verwarming+ koeling7 ja nee 2-pijps verwarming+ koeling8 ja ja 2-pijps verwarming+ koeling2229 nee nee 3 of 4-pijps verwarming+ koeling3+4+510 ja nee 3 of 4-pijps verwarming+ koeling3+4+511 ja ja 3 of 4-pijps verwarming+ koeling3+4+5P:2 Regelkarakteristiek radiatoren(zichtbaar als bij P:1 voor radiatoren is gekozen)De standaard regelkarakteristiek voor radiatoren is instelbaar op ruimtethermostaat,weersafhankelijk met ruimtecompensatie of weersafhankelijk. De keuze is nietvan toepassing op de vloer. Standaard staat deze op weersafhankelijk met ruimtecompensatie.Thermostaat hangt in de hoofdruimte met radiatoren.De warmtebehoefte mag geheel op deze ruimtebepaald worden.Meerdere ruimtes zijn belangrijk en moeten voldoendewarmte kunnen krijgen.Er zijn meerdere belangrijke ruimtes die warmtemoeten kunnen krijgen wanneer dat nodig is.De thermostaat mag wel rekening houden metzoninstraling of een andere warmtebron in de ruimtewaar de thermostaat hangt.p M q•••1415

5Uitleg instellingenG5 Uitleg instellingenGP:3 GebouwisolatieKies gebouwtype:1 = licht geïsoleerd2 = gemiddeld geïsoleerd3 = zwaar geïsoleerdOp basis van deze keuze wordt een aantal instellingen op een passendestandaard waarde ingesteld. Standaard staat de gebouwisolatie op 2.StooklijnStel de stooklijn voor de radiatoren in volgens de ontwerp condities. Als blijkt datde gewenste ruimte temperatuur niet gerealiseerd wordt, stel dan de stooklijn bij.Wijzig P4 of P5 in kleine stappen. Wijzig het stooklijn punt, dat het dichtst bijde heersende buitentemperatuur zit.P:13 Ruimtecompensatie radiatoren(zichtbaar als bij P:1 voor radiatoren is gekozen)Op basis van de afwijking tussen de gemeten en gewenste ruimtetemperatuur pastdeze functie de aanvoertemperatuur aan. De ruimtecompensatie is instelbaar van0 tot 20 K/K en staat standaard ingesteld op 4 K/K. Bij het verhogen van de waardewordt de ruimtetemperatuurmeting in deze ruimte steeds belangrijker.Voorbeeld: De ruimtetemperatuur is ingesteld op 20ºC. De ruimtetemperatuurloopt echter op tot 23ºC (bijvoorbeeld door zoninstraling).Indien de ruimtecompensatie op 4 is ingesteld, zal de regelaar de watertemperatuurmet (23-20) x 4 = 3 x 4 = 12K verlagen!50Stooklijn radiatoren flflAanpassing CV watertemperatuur (K)40 RC=10RC=830RC=620RC=410 RC=20 RC=0RC=0RC=2-10RC=4-20RC=6-30RC=8-40RC=10-50-4 -3 -2 -1 0 1 2 3 4Gemeten min gewenste ruimtetemperatuur (K)P:4 Aanvoertemperatuur bij 20°C buiten(zichtbaar als bij P:1 voor radiatoren is gekozen)De aanvoertemperatuur bij 20°C buiten is instelbaar van 10 tot 50°C en staatstandaard ingesteld op 20°C. P:16 Aantal schakelperiodes per dagEr kan gekozen worden voor één, twee of drie schakelperiodes per dag. Het gekozenaantal schakelperiodes geldt voor alle dagen van het automatisch klokprogrammaen klokprogramma uitzonderingsdag. Standaard staat er 1 periode per dagingesteld. LET OP! Bij een wijziging van het aantal periodes vervallen de eerderingestelde tijden!P:05 Aanvoertemperatuur bij -10°C buiten(zichtbaar als bij P:1 voor radiatoren is gekozen)De aanvoertemperatuur bij -10°C buiten is instelbaar van 30 tot 90°C en staat standaardingesteld op 70°C.P:08 Maximale aanvoertemperatuur ketel(zichtbaar als bij P:1 voor een ketelkoppeling is gekozen)De maximale aanvoertemperatuur is instelbaar van 30 tot 90°C en staat standaardingesteld op 90°C. De gewenste temperatuur wordt begrenst op de ingesteldewaarde. Een aan/uit ketel wordt afgeschakeld zodra de grens overschreden wordt.16 17

5 Uitleg instellingenG5 Uitleg instellingenGStooklijn vloerStel de stooklijn voor de vloer in volgens de ontwerp condities. Als blijkt dat degewenste temperatuur niet gerealiseerd wordt, stel dan de stooklijn bij. Wijzig P31of P32 in kleine stappen. Wijzig het stooklijn punt, dat het dichtst bij de heersendebuitentemperatuur zit.P:35 Delta T aanvoer-retour bij -10°C buitenHet verschil tussen de gewenste aanvoer en gewenste retour bij -10°C buiten isinstelbaar van 1 tot 10K en staat standaard ingesteld op 10K. Het verschil tussen deaanvoer en retour bij een buitentemperatuur van 20°C is vast 2K.Wanneer de stooklijn vlakker wordt ingesteld dient de delta T ook kleiner ingesteldte worden. Op basis van de gemeten retourtemperatuur bepaalt de regelaar of devloer voldoende warm is.Overzicht van alle instellingen onder bedien niveau 3. Alle instellingen zijn zichtbaardie betrekking hebben op de installatie gekozen bij P:1. P:31 Aanvoertemperatuur bij 20°C buiten (vloer)De aanvoertemperatuur bij 20°C buiten is instelbaar van 10 tot 30°C en staatstandaard ingesteld op 23°C.P:32 Aanvoertemperatuur bij -10°C buiten (vloer)De aanvoertemperatuur bij -10°C buiten is instelbaar van 25 tot 55°C en staatstandaard ingesteld op 40°C.P:33 Maximale aanvoertemperatuur vloerDe maximale aanvoertemperatuur is een begrenzing van de wens en is instelbaarvan 30 tot 55°C en staat standaard ingesteld op 40°C. Nr Niveau BeschrijvingP:0 1 Bedien niveau 2 1/3P:1 2 installatietype 3Default, minimum/maximumP:2 2 Regelstrategie radiatoren W+R, W / RP:3 2 Gebouw isolatie 2 1/3P:4 2 Aanvoer bij 20ºC buiten radiatoren 20 10/50ºCP:5 2 Aanvoer bij –10ºC buiten radiatoren 70 30/90ºCP:6 3 Kromming Stooklijn radiatoren 1.3 1.0/2.0P:7 3 Minimale aanvoer Radiatoren 10 0/70ºCP:8 2 Maximale aanvoertemperatuur ketel 90 30/90ºCP:9 3 Schakeldifferentie ketel 10 2-30 KP:10 3 Minimale brandtijd ketel 2 0/30 minP:11 3 Low-load Timer 6 0/60 minP:12 3 Opstooktijd radiatoren bij –10°C 180 0/990 minP:13 2 Ruimtecompensatie P-deel radiatoren 4 0/20 K/KP:14 3 Ruimtecompensatie I-tijd radiatoren 60) 0/150 MinP:15 3 Ruimtecompensatie D-tijd radiatoren 15) 0/30 MinP:16 2 Aantal schakelperiodes per dag 1 1/3P:17 3 Overwerktijd 120 0/240 minP:18 3 Stookgrens dag 17 0/35ºCP:19 3 Stookgrens nacht radiatoren 5 -10/20ºCP:20 3Minimale afstand aanvoer-ruimteradiatoren2 -10/10 KP:21 3 Gemiddelde buitentemperatuur 20 0/40P:22 3 Ruimtetemperatuur vakantie 10 3/20ºCP:23 3 Gewenste tapwatertemperatuur 60 10/70ºCP:24 3 Verlengtijd tapwater comfort 60 0-200 minP:25 3 Verhoogde tapwatertemperatuur 65 60/80°CP:26 3 Dag verhoogde tapwatertemperatuur 1 0/9P:27 3 Correctie ruimtetemperatuur 0 -5/5K1819

5 Uitleg instellingenG7 Praktische tipsG6Weerstandstabel temperatuuropnemersTemperatuur Weerstand°C Ω-15 36.475-10 27.665-5 21.1650 16.3255 12.69510 9.95015 7.88520 6.245P:28 3 Looptijd stelmotor vloer 56 30/240 secP:29 3 P-Band aanvoerregeling 30 10/60KP:30 3 Minimaal circulatieaandeel 60 0/80%P:31 2 Aanvoer bij 20ºC vloer 23 10/30ºCP:32 2 Aanvoer bij -10ºC vloer 40 25/55ºCP:33 2 Maximale aanvoertemperatuur vloer 40 30/55ºCP:34 3 Minimale aanvoer vloer verwarmen 20 10/25ºCP:35 2 DT aanvoer/retour vloer bij -10ºC 10 2/10KP:36 3 P-Band retourregeling 40 5/50KP:37 3 I-Tijd retourregeling 10 0/60 minP:38 3 Maximale aanvoer verhoging. vloer 10 0/20KP:39 3 Vervroegd uitschakelen vloer 60 0/120 minP:40 3 Opstooktijd vloer bij -10ºC 180 0/990 minP:41 3 Stookgrens nacht vloer 5 -10/20ºCP:42 3 Minimale afstand aanvoer-ruimte vloer 1 -10/10KP:43 3 Koelgrens dag 19 15/40ºCP:44 3 Koelgrens nacht 19 15/35ºCP:45 3 Voetpunt zomerkompensatie 26 20/30ºCP:46 3 Steilheid zomerkompensatie 1.0 0/1 K/KP:47 3 Voetpunt aanvoer koelcurve 17 15/22ºCP:48 3 Relatieve vochtigheid 70 60/90 %P:49 3Ondergrens ruimtetemperatuurverwarmen0.5 0.5/5.0KP:50 3Bovengrens ruimtetemperatuurverwarmen1,5 0.5/5.0KP:51 3 Ondergrens ruimtetemperatuur koelen 0.5 0.5/5.0KP:52 3 Bovengrens ruimtetemperatuur koelen 2.0 0.5/5.0KP:53 3 Functie klem 2-3 3 1/5Temperatuur Weerstand°C Ω25 5.00030 4.02835 3.26540 2.66345 2.18550 1.80155 1.49360 1.244Temperatuur Weerstand°C Ω65 1.04170 87675 73980 62785 53590 45795 393100 3391 Als u per ongeluk een instelling wijzigt en deze knippert nog, dan kuntu de oude waarde terug krijgen door aan de linker draaiknop te draaien.2 Als u bij een geopend venster niet meer weet wat er in het scherm staat, sluitdan het venster, open het venster en gebruik de handleiding.3 De openhaard is aan en de radiatoren in de rest van de woning zijn koudDe ruimtetemperatuursinvloed van de ruimte waar de VAG5000 hangt kantijdelijk uitgeschakeld worden. Zie 5.4 in de bedieningshandleiding.4 Het display blijft blancoDe VAG5000 communiceert met de Floor-unit. Controleer of er spanning op deFloor-unit staat.Controleer of de VAG5000 juist is aangesloten en of er geen kabelbreuk is.5 De temperatuur is te laagVerstel de gewenste ruimtetemperatuur. Indien deze klacht structureel is, pasdan de stooklijn aan. Indien de VAG5000 op een representatieve plaats hangtkan tevens de ruimtecompensatie voor radiatoren verhoogd worden. InstellingenP:4 t/m P:6 en P:31 t/m P:356 De ketel gaat niet aanControleer de programmakeuze. Zie 3.1. in de bedieningshandleiding.Als de ketel ondanks een juiste programmakeuze toch uit blijft, controleer dande status, de gewenste en gemeten aanvoertemperatuur. Zie 4.17 Het wordt te warmVerstel de gewenste ruimtetemperatuur. Verstel indien aanwezig de thermischeradiatorafsluiters. Indien deze klacht structureel is, pas dan de stooklijn aan.Indien de VAG5000 op een representatieve plaats hangt kan tevens de ruimtecompensatievoor de radiatoren verhoogd worden. P:138 Er komt geen warmwater uit de kraan (OpenTherm ketel)Deze vrijgavetijd is gekoppeld aan de CV-schakelklok. Zorg ervoor dat deprogrammakeuze juist is. Controleer of de ketel juist is aangesloten eningesteld. Als u de ketel voor CV tijdelijk uit wilt houden maar de ketel wel voorwarmwater in bedrijf moet komen, dan kunt u de bedrijfstoestand g kiezen.Tevens kan de overwerktimer aan en weer uitgezet worden, waardoor dewarmwatervoorziening gedurende de ingestelde timertijd ingeschakeld is.Met de instelling P:24 tapwaterverlengingstijd kan de tijdsduur aangepastworden die de warmwatervoorziening langer in bedrijf is dan de schakeltijdenvoor CV-bedrijf.9 Indien u een temperatuurmeting niet vertrouwt, dan kunt u dit aan de handvan de weerstandstabel in Hoofdstuk 6 controleren.2021

7Praktische tipsG8Technische specificatiesG10 Er verschijnt "E:rr" in beeld, met daaronder een code.Als de ketel via het OpenTherm protocol communiceert met de regelaar, kandeze een storing doormelden aan de VAG5000. De storingscode wordt overgenomenvan de ketel en is dus afhankelijk van het fabrikaat. Controleer de ketel.11 Wat is de regelaar aan het doen?In 4.1 staat beschreven hoe u de gewenste- en gemeten temperaturen kuntuitlezen. Tevens kan de regelaar aangeven in welke status de radiatorregelingen de vloerverwarmingsregeling verkeert.SR5851-VAG5000VoedingsspanningBekabeling communicatie busOmgevingstemperatuur (in bedrijf)KeurmerkVia bus, max 18 VDC2-draads, min. doorsnede 0,5mm,max. lengte 50m, draden verwisselbaar0°C…50°Cvolgens EU richtlijnen12 Er verschijnt in beeld als voor G gekozen wordt.Zodra de regelaar aangezet wordt gaat de afstandbediening kijken 'wie' er aande andere kant van de lijn zit. De VAG5000 past hierop zijn instellingen menuaan. Zodra de VAG5000 dit weet, wordt het menu getoond.Beveiligingsklasse II volgens EN 60730Beschermklasse IP 40 volgens EN 60529EMC ontstoringsgraad Immuniteit volgens EN 50082-1Emissie volgens EN 50081-1Gangenreserve klokMax. 24 uurVS5551-FloorVoedingsspanningOpgenomen vermogenAansluitklemmenOmgevingstemperatuur (in bedrijf)230 VAC + of - 10% 50/60 Hz7 VAMaximale draad doorsnede 1,5mm0°C…50°CRelais uitgang ketel Max. 230VAC, 6A (potentiaalvrij)Relais uitgang koeling Max. 230VAC, 6A (potentiaalvrij)Triac uitgang regelafluiters 24VAC max. 75mA (spanningsuitgang)Relais uitgang pomp 230VAC max. 3A (spanningsuitgang)Maximale ader diameter 1,5 mm 2Keurmerkvolgens EU richtlijnenBeveiligingsklasse II volgens EN 60730Beschermklasse IP 40 volgens EN 60529EMC ontstoringsgraad Immuniteit volgens EN 50082-1Emissie volgens EN 50081-12223
