Installatievoorschrift Comfort Classic Inhoudsopgave | 57 Inspectie en onderhoud 367.1 Jaarlijkse inspectie 367.1.1 Visuele inspectie van het vlambeeld 367.1.2 Meting van de belasting 367.1.3 Meting CO2-gehalte rookgassen 377.1.4 Inspectie van de ionisatiestroom 377.1.5 Inspectie van de sifon 377.2 Onderhoud 377.2.1 Reiniging van het uitlaatgietstuk 377.2.2 Inspectie van de branderunit 387.2.3 De warmtewisselaar 387.2.4 Luchttoevoer/rookgasafvoersysteem 388 Storingen 398.1 Waarschuwingen 398.2 Blokkeringen 398.3 Storingen 408.3.1 Meldingen bij OpenTherm® 409 Garantie 4110 Comformiteitsverklaring 4311 Technische gegevens 44Bijlage: 47Specificaties 47Componentenlijst 48Doorsnede Daalderop Comfort Classic 49

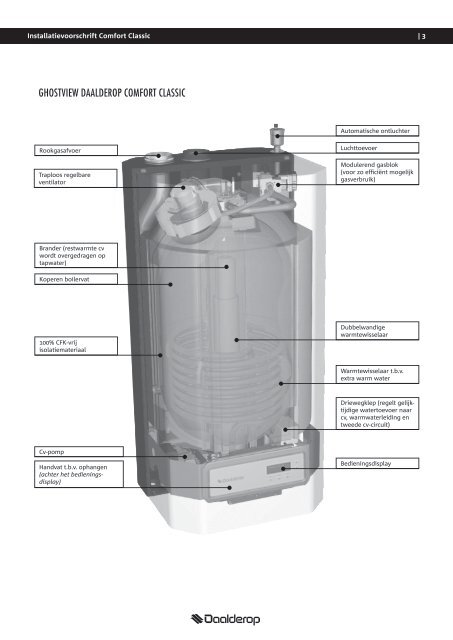

6 | Inleiding Installatievoorschrift Comfort ClassicInleidingGefeliciteerd met uw Comfort Classic van Daalderop. De ComfortClassic is speciaal geïntroduceerd ter gelegenheid van het130 jarig bestaan van Daalderop. Wij zijn ervan overtuigd datu er vele jaren plezier van gaat hebben. De Daalderop ComfortClassic is een traploos modulerende HR (Hoog Rendement)cv-ketel met een 50 of 80 liter warm watervoorraadvat. Metde Comfort Classic wordt uw woning op een comfortabele,energiezuinige en milieuvriendelijke wijze verwarmd en heeftu direct warm water ter beschikking voor keuken-, douche- enbadgebruik.De Comfort Classic is zeer energiezuinig en verwarmt de woningmet een rendement van ver boven de 107% (Wettelijkenorm HR-werking). Het toestel voldoet ruimschoots aan deeisen van het Gaskeurlabel ‘Schonere Verbranding’ (o.a. lageNOx-uitstoot). Naast een lagere gasrekening voor u als consumentbetekent dit ook een schoner milieu. De Comfort Classicheeft bovendien een zeer hoog tapwaterrendement (85%). Hijvoldoet royaal aan de normen van het Gaskeurlabel ‘HRww’en heeft korte wachttijden voor warm water, zowel onderzomer- als wintercondities.Informatie voor de gebruikerDit installatievoorschrift bevat belangrijke informatie zowelvoor u als gebruiker, als voor de installateur. De belangrijksteinformatie voor de gebruiker is opgenomen in hoofdstuk 2 enin geval van storing in hoofdstuk 8. Wij raden u dan ook aanin elk geval deze hoofdstukken te lezen. De meeste nuttigeinformatie vindt u op de gebruikerskaart. Deze is bedoeldom bij de Comfort Classic te bewaren of aan het toestel tebevestigen.Informatie voor de installateurLees voordat u gaat installeren eerst deze handleiding door.Overhandig deze handleiding na het installeren en het inbedrijf nemen van het toestel aan de gebruiker en instrueerhem over:- de werking van het toestel;- de bediening;- het in bedrijf stellen, vullen en ontluchten;- het buiten bedrijf stellen en aftappen;- de jaarlijkse inspectie en het onderhoud;- de storingsafhandeling.OPMERKING!Vraag de gebruiker om dit Comfort Classic installatievoorschriftzorgvuldig te bewaren, bijvoorbeeld bij het toestel, zodat deze bijde hand is op het moment dat dat nodig is.Waarschuwing!Lees altijd de waarschuwingen en tips die tussen te tekstenstaan.OPMERKING!De getallen en letter- combinaties die tussen haakjes staanvermeld in dit Comfort Classic installatievoorschrift,verwijzen naar het schema op pagina 49 (Doorsnede DaalderopComfort Classic).Bewaar ook dit installatievoorschrift zorgvuldig, bijvoorbeeldbij het toestel, zodat u deze altijd bij de hand heeft. Vergeetniet om de bijgesloten garantie-registratiekaart in te vullen ennaar Daalderop terug te sturen!Mocht u na het lezen van dit installatievoorschrift nog vragenhebben, dan kunt u daarmee terecht bij uw installateur.

Installatievoorschrift Comfort Classic Veiligheid en Installatierichtlijnen | 71 VEILIGHEIDAlle veiligheidsvoorschriften in deze handleiding moeten in acht worden genomen.Naast de veiligheidsvoorschriften in deze handleiding moeten ook de voorschriften van brandweer, nutsbedrijven en degemeente in acht worden genomen.Alle veiligheidsonderdelen in het toestel en de veiligheidsaanwijzingen in deze handleiding zijn voorwaarden om hettoestel veilig te gebruiken. De eigenaar en de gekwalificeerde installateur zijn uiteindelijk verantwoordelijk voor hetveilige gebruik van het toestel.De specificaties en instellingen van dit toestel voldoen uitsluitend aan Nederlandse normen en wetten. Installatiebuiten Nederland kan tot zeer gevaarlijke situaties leiden en wordt daarom ook uitgesloten van garantie.Het is niet toegestaan veranderingen aan het toestel en het afvoersysteem aan te brengen.Ook mag de condensafvoer niet worden gewijzigd of condens worden afgetapt.2 INSTALLATIERICHTLIJNENU als eigenaar en/of installateur bent zelf verantwoordelijk voor de complete verwarmings- en warmwaterinstallatie endient ervoor te zorgen dat het geheel voldoet aan alle normen en(veiligheids)voorschriften.2.1 ALGEMENE INSTALLATIERICHTLIJNENBij het installeren van de Daalderop Comfort Classic zijn de volgende voorschriften van toepassing:• Het Bouwbesluit• NEN 1078 GAVO, Eisen voor huishoudelijke gasleidinginstallaties• NEN 2757 Toevoer van verbrandingslucht en afvoer van rook vanverbrandingstoestellen• NEN 2920 Eisen voor huishoudelijke gasverbruikinstallaties• NEN 3028 Veiligheidseisen voor centrale verwarmingsinstallaties• NPR 3378 Praktijk Richtlijn bij NEN 1078, NEN 2757 en NEN 3028• NEN 1010 Veiligheidsbepalingen voor laagspanningsinstallaties• NEN 1006 Algemene voorschriften voor drinkwaterinstallaties AVWI-1981 metbijbehorende werkbladen• VEWIN Werkbladen• NEN 3287 Binnenriolering in woningen en woongebouwenAansluiting van condensvormende, met gas gestookte, toestellen• Eventuele lokale voorschriften, zoals bouw- en brandweervoorschriften.

8 | Constructie en Werking Installatievoorschrift Comfort Classic3 CONSTRUCTIE EN WERKINGDe Daalderop Comfort Classic is een traploos modulerendecv-ketel. Centraal in het toestel is een speciaal door Daalderopontwikkelde aluminium HR-warmtewisselaar geïntegreerd.De warmtewisselaar is in zijn geheel in het koperen boilervatopgenomen. Dankzij deze constructie vormen cv-ketel enboiler één zeer compact combitoestel.3.1 CONSTRUCTIE VAN HET TOESTELCentraal in de boiler waar zich het leidingwaterwater bevindt,is een langwerpige warmtewisselaar (16) geplaatst die decv-ketel vormt. Deze warmtewisselaar bestaat uit drieconcentrische kanalen (fig. 1).321• Door het middelste kanaal 1 stromen van bovennaar beneden de hete rookgassen die vrijkomenvan de brander (14), die boven in dit kanaalgeplaatst is.• Het tweede omliggende kanaal 2 is onderverdeeldin acht kleinere kanalen, die samen de cv-waterkanalenvormen.• De boiler 3 is in zijn geheel geïsoleerd door middelvan isolatieschaaldelen (18). Het geheel isondergebracht in een plaatstalen bemanteling (7)die zo is geconstrueerd dat het toestelluchtomspoeld is.Figuur 1: Doorsnede toestel

Installatievoorschrift Comfort Classic Constructie en Werking | 9• RegelunitDe Daalderop Comfort Classic wordt bestuurd door eenelektronische regelunit (26). Deze regelunit bepaalt in grotemate de werking van het toestel. Het functioneren van hettoestel wordt door deze regelunit weergegeven en hij vormteen belangrijke schakel bij het verhelpen van storingen.• Cv-watercircuitBij verwarmings- en/of tapwatervraag wordt het cv-watervan beneden naar boven door de kanalen in de wand van dewarmtewisselaar (16) gepompt. Het opgewarmde waterverlaat de warmte-wisselaar aan de bovenzijde en bij alleenverwarmingsvraag stroomt het door de cv-installatie. Bijalleen tapwatervraag blijft het cv-water circuleren in hettoestel door de warmtewisselaar en de helix (het ‘boilercircuit’).Bij gelijktijdige verwarming- en tapwatervraag zal dedriewegklep (22) door de regelunit (26) zo gestuurd worden,dat zowel het boilercircuit als het cv-systeem gevoed worden.• LuchttoevoercircuitOm het warmteverlies van de ketel zo minimaal mogelijk temaken, zijn er speciale luchttoevoerkanalen gemaakt in deachterkant van het isolatiedeel. Hierdoor wordt de relatiefkoude lucht naar de onderzijde van de ketel gebracht. Zowordt voorkomen dat de warmte die in de ketel zit, via deluchttoevoer naar buiten verdwijnt.• RookgascircuitDe rookgassen van het verbrandingsproces worden door deventilator (1) van boven naar beneden tussen de ribben vande warmtewisselaar (16) doorgeblazen. Hierdoor koelen derookgassen sterk af en ontstaat er onder in de warmtewisselaarcondens.• Gesloten uitvoeringDe Comfort Classic is van het type ‘gesloten uitvoering’. Ditbetekent dat een ventilator de lucht voor de verbranding vanbuitenaf aanzuigt en dat de verbrandingsgassen via brander,warmtewisselaar en rookgasafvoer weer naar buiten wordengeblazen. De gesloten uitvoering en de speciale constructievan zowel de warmtewisselaar als de brander maken hetnoodzakelijk dat een ventilator wordt toegepast. De ventilatoris dan ook een wezenlijk onderdeel van het toestel. Door devolledige voormenging van gas en lucht heeft de brander(14) een zeer geringe vlamhoogte. Dit betekent een zeer lageNOx-uitstoot, dus een milieuvriendelijke verbranding plus eencompacte constructie.3.2 WERKING VAN HET TOESTELDe Comfort Classic wordt bestuurd door een regelunit dievoor een betrouwbare warmtelevering voor cv- en tapwaterzorgt. (Dit houdt in dat de besturing praktisch omgaat metomgevingsinvloeden, gewenste kamertemperatuur, etc., enbij negatieve omgevingsinvloeden niet direct in storing raakt,maar zich aanpast of slechts tijdelijk uit bedrijf gaat.)Hieronder volgt een beschrijving over het functioneren van deComfort Classic bij normaal gebruik en onder normaleomstandigheden. Uitzonderingen en beveiligingen van deComfort Classic worden beschreven in het hoofdstuk 8‘Storingen’ (pagina 41).• Uniek standaard tweede cv-circuitDe Daalderop Comfort Classic is de enige ketel in zijn soort diestandaard is uitgerust met een tweede onafhankelijk te regelencv-circuit, dat bij uitstek geschikt is voor vloerverwarming!Zo kunt u met dit systeem bijvoorbeeld uw badkamervloer ’sochtends op temperatuur hebben, terwijl de rest van uw huisnog koud is (zie hoofdstuk 4.4 pagina 24, Aansluiten tweedecv-circuit).• Geen warmtevraagHet toestel zal een zelftest uitvoeren bij het aansluiten op hetlichtnet en vervolgens elke 24 uur. De cv-pomp (23) zal daarbijgedurende drie minuten draaien en de driewegklep (22) zaléénmaal richting woning gestuurd worden om te voorkomendat hij gaat vastzitten.

10 | Constructie en Werking Installatievoorschrift Comfort Classic• De ‘Continu comfort’-regelingBij gelijktijdige boiler- en woningvraag zal het toestel inprincipe beide afhandelen. In deze situatie zal er 7,5 – 24 kW(24 kW-uitvoering), 7,5 - 30 kW (30 kW-uitvoering), 10 – 32 kW(32 kW-uitvoering) of 11,3 - 38 kW (38 kW-uitvoering) beschikbaarzijn voor het verwarmen van de woning, afhankelijkvan de grootte van de warmwatervraag. De driewegklep (22)wordt dan in een middenpositie gestuurd, zodat een deel vanhet cv-water naar de radiatoren wordt gepompt en een deelnaar de boiler voor tapwater. Deze unieke driewegklepvermogensregelingvoorkomt een temperatuurdaling in de woningtijdens de boileropwarming.• De HR-werkingIn de HR-warmtewisselaar worden de verbrandingsgassendoor middel van een ventilator van boven naar benedendoor de ribben van de warmtewisselaar geblazen. Zij wordendusdanig sterk afgekoeld dat een deel van de in deze verbrandingsgassenaanwezige waterdamp condenseert in hetonderste gedeelte van de warmtewisselaar. Hierbij komt eenextra hoeveelheid condenswarmte vrij, waardoor het rendementver boven 90% zal uitkomen. Het gevormde condenswaterwordt via de sifon onder aan het toestel afgevoerd naarhet riool.• WarmteleveringWarmtevraag en warmtelevering worden door middel van hetbedieningspaneel op de regelunit (26) kenbaar gemaakt. Bijeen warmtevraag zullen de cv-pomp (23) en ventilator (1)ingeschakeld worden. Na het bereiken van het juiste toerentalvan de ventilator zal de brander (14) ontstoken worden. Indienna vijf seconden geen vlamsignaal aanwezig is, zullen er nogtwee startpogingen volgen met inachtneming van de vijftienseconden naspoeltijd. Indien het starten in zijn geheel nietlukt, zal het toestel vergrendelen.Bij een vlamstoring (wegvallen van de ionisatie tijdensbranden) zal het toestel zelf een tweevoudige herstart uitvoeren.Als de temperatuur van het cv-water hoger wordt dan 90°C, zal de brander altijd gedoofd worden. Het toestel beschiktover een anti-pendeltijd van drie minuten. Na het verstrijkenvan deze tijd zou de brander opnieuw ontstoken kunnenworden. Bij woningverwarming is deze anti-pendeltijd doorde installateur te wijzigen in zes minuten of uit te zetten.De cv-pomp blijft na afhandeling van de warmtevraag nogenige tijd nadraaien. De nadraaitijd over de woning is éénminuut. Hierna zal de driewegklep richting boiler gezetworden en zal de cv-pomp tien minuten over de boiler nadraaien.Deze nadraaitijden zijn te wijzigen (zie servicehandboekComfort Classic Instellen en Afregelen.)OPMERKING!Behalve een hoog rendement op het cv-gedeelte, heeft deComfort Classic een hoog rendement op de warmwatervoorziening,waarmee hij aan de criteria van het HRww-labelvoldoet.• Schonere verbrandingBoven in de warmtewisselaar is een speciaal ontwikkeldebrander geplaatst. Het gas/luchtmengsel wordt vollediggemengd voordat het bij de brander komt. Als gevolg hiervanontstaat bij de verbranding een zeer geringe vlamhoogte,waardoor een compacte constructie mogelijk is en er eenmilieu-vriendelijke, volledige verbranding plaatsvindt. Dankzijdeze milieuvriendelijke verbranding voldoet de DaalderopComfort Classic aan het Gaskeurlabel ‘Schonere Verbranding’.• BrandervermogenHet toestel beschikt over een traploos modulerende brandervermogensregeling.Met behulp van de mechanische gas/luchtkoppeling kan door het regelen van de ventilator (1) hetbrandervermogen geregeld worden. Bij een cv-watertemperatuurvan 70°C of hoger zal het brandervermogenteruggeregeld worden.Indien er onvoldoende cv-waterdoorstroming is, zal ditwaar-genomen worden door de maximaalthermostaat (8).Deze zal uitschakelen waarna het toestel in storing valt.

Installatievoorschrift Comfort Classic Constructie en Werking | 11• Meest Efficiënte Start (MES)MES is een comfortabele energiebespaarder die de woningzo veel mogelijk met het laagste vermogen (en dus met hethoogste rendement) op de ingestelde kamertemperatuurhoudt. Bij een woningwarmtevraag begint het toestel altijdmet een laag brandervermogen de woning te verwarmen. Hettoestel wordt geschakeld door een standaard aan/uit kamerthermostaatregeling.De tijd dat de brander op laag vermogenblijft branden is onder meer afhankelijk van de voorliggendewarmtevraag.• Weersafhankelijke regelingDe Comfort Classic is reeds voorbereid op het toepassen vaneen weersafhankelijke regeling. Met een speciaal hiervoorsamengestelde set (artikel 07.92.80.007), bestaande uit eenbuitentemperatuurvoeler en een cv-retourtemperatuurvoeler,is de Comfort Classic op eenvoudige wijze weersafhankelijk teregelen door wijziging van een aantal regelunitinstellingen.In combinatie met een OpenTherm-kamerthermostaat is dezeoptie niet mogelijk.• Modulerende kamerthermostaat met OpenThermDe Daalderop Comfort Classic is zowel op een aan/uit kamerthermostaatals een modulerende kamerthermostaatvolgens het OpenTherm-communicatieprotocol aan te sluiten.Voor de aan/uit kamerthermostaat geldt dat deze een eigen(batterij-) voeding (geen “power stealing”) moet hebben.OPMERKING!“De Comfort Classic kan niet worden gecombineerd met eenaan/uit kamerthermostaat met anticipatie weerstand.”Bij toepassing van een modulerende kamerthermostaatbepaalt deze het vermogen van de Comfort Classic, afhankelijkvan het verschil tussen de gewenste en de werkelijketemperatuur van de woonkamer. De woning wordt hierbij meteen zo laag mogelijk vermogen op de gewenste temperatuurgehouden.Dit betekent een hoog rendement, een stabiele woonkamertemperatuuren een optimale temperatuur van de radiatoren.Daarnaast is het mogelijk, afhankelijk van het type en merkkamerthermostaat, dat het display van de kamerthermostaatde huidige status of een eventuele storing van de DaalderopComfort Classic meldt. Als bijvoorbeeld de cv-druk te laagis, dan zal via het display van de kamerthermostaat gemeldworden dat de cv-installatie bijgevuld dient te worden.Voor specifieke informatie verwijzen wij u naar de gebruikershandleidingvan uw kamerthermostaat.

12 | Constructie en Werking Installatievoorschrift Comfort Classic• Gaskeur CW (comfort op warm water)Toestellen met het Gaskeur CW-label voldoen aan belangrijkebasiseisen met betrekking tot tapdrempel, wachttijd,gelijkmatigheid van temperatuur en rendement. Omdat deDaalderop Comfort Classic een voorraadtoestel is, kent hijgeen tapdrempel. Daardoor wordt de wachttijd voor warmwater bij het keukentappunt alleen bepaald door deleidinglengte en de diameter van de toegepaste leiding.Doorstroomtoestellen hebben wél een tapdrempel. De tapdrempelis de hoeveelheid water die getapt moet wordenvóórdat de brander gaat werken. Dit kost dus extra energie,tijd en water (en dus geld) wat u met de Comfort Classicbespaart. Het CW-label maakt duidelijk in welke toepassingsklassehet toestel valt en voor welke toepassingen hettoestel het meest geschikt is. De Daalderop Comfort Classic24/50+ en 30/50+ voldoen aan CW-klasse 5, bij een boilertemperatuur-instelling van 65°C. De Daalderop ComfortClassic 24/80+, 32/80+ en 38/80+ hebben het Gaskeur CW-labeltoepassings-klasse 6 bij een boiler temperatuurinstelling 70°Cen 65°C. Dit Gaskeur CW-label is niet van toepassing op deoverige toestellen. Toepassingsklasse 5 en 6 maken het toestelgeschikt voor (zie figuren 2a en 2b):CW-klasse 5Keuken 60 o C Douche 60 o C Bad 40 o C(liter/minuut) (liter/minuut) (liter/minuut)Keuken, Douche of Bad (150l) ≥ 7.5 ≥ 7.5 Vultijd ≤ 10 minFiguur 2a: CW-klasse 5CW-klasse 6Keuken 60 o C Douche 60 o C Bad 40 o C(liter/minuut) (liter/minuut) (liter/minuut)Keuken en Douche (gelijktijdig) ≥ 7.5 ≥ 7.5 -Keuken en Bad (150l) (gelijktijdig) ≥ 7.5 - Vultijd ≤ 10 minBad (200L) - - Vultijd ≤ 10 minFiguur 2b: CW-klasse 6• Gaskeur HR WWDe Comfort Classic voldoet aan de criteria van het HRwwlabel.Dit label is een aanvulling op het hiervoor genoemdeGASKEUR/CW-label. Deze aanvulling houdt in dat een toestelnaast een hoog rendement op de bereiding van sanitair watereen korte wachttijd heeft onder zomer- en winter-condities.Figuur 3a: Gaskeur CW-label• Gaskeur NZ (Naverwarmer Zonneboiler)Toestellen met het Gaskeur NZ-label zijn geschikt om alsnaverwarmer voor een zonneboiler systeem te dienen. Meteen Daalderop Comfort Classic bevelen wij een DaalderopMonoSolar aan. Er zijn verschillende installatiemogelijkheden,hiervoor verwijzen wij naar het installatievoorschrift van dezonneboiler en de installatie instructie van de ombouwset NZ.Figuur 3b: Gaskeur CW-labelVoor de Comfort Classic-toestellen zijn NZ-ombouwsetsleverbaar (07.95.75.006) om de toestellen te laten voldoen aanGaskeur NZ (zie figuren 3a en 3b).

1234Installatievoorschrift Comfort Classic Bediening| 133.3 BEDIENING234234menu enter resetAFiguur 4: Bedieningspaneel1 2 3 4 5A2 • Het bedieningspaneel3 3 Entertoets4Het bedieningspaneel (zie fig. 4) bevindt zich aan de voor- menu enter Met reset de entertoets wordt een keuze geactiveerd. Ditzijde van het toestel. Het bedieningspaneel is voorzien van dekan een wijziging van een instelling zijn, maar ookMATERIAL :Avolgende elementen:DRAWN het : activeren van een DATE onderliggend : 04/05/09 PROJECTION menu. 0.23 4SCALE :DIM. UNIT : mmMODIFICATION :1 Display2 Menutoets3 Entertoets14 Resettoets5 Pijltoetsen (omhoog / omlaag)STATUS :ado1:1In Work CADCHECKED :DIMENSIONAL TOLERANCE, UNLESS OTHERWISDIM. : ± ANGLE : ± 0.5 SURFABEDIENINGSPANEELSHEET :4 Resettoets COMBIFORT SOFTLINE1/1NOT SCALED Vanuit : xx ORIENTATION het statusscherm ONLY : ( xx )menu enter resetwordt met deze knop hetNEN 3310 - 3311 - 733112toestel ontgrendeld.3Vanuit het menu wordt met4deze knop het menu verlaten, waardoor het statusschermzichtbaar wordt.ABDATE :PRODUCTNUMBER :Lingewei 2 4004 LL, Postbus 7 4000 AA TielTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 90107.94.12.39E-mail: info@dInternet: www.1 Display5 Pijltoetsen A (omhoog / omlaag)MATERIAL :A DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :Op het display wordt de werkstatus aangegeven. Ook waar-Met beide pijltoetsen kan de menustructuur van hetDRAWN : adoDATE : 04/05/09 PROJECTION DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2schuwingen, blokkeringen en storingsmeldingen SCALE worden : 1:1DIM. UNIT cv-toestel : mmworden MODIFICATION doorlopen. :STATUS : In Work CADCHECKED :DATE :hierop weergegeven. (Voor nadere uileg over de weergavenSHEET : PRODUCTNUMBER :BEDIENINGSPANEELB REV.op het display en hun betekenissen zie Menuschermen,COMBIFORT SOFTLINE1/1 07.94.12.396 1(pag 14).NOT SCALED : xx ORIENTATION ONLY : ( xx )Lingewei 2 4004 LL, Postbus 7 4000 AA TielE-mail: info@daalderop.nlmenu enter NEN 3310 - 3311 reset - 73311Tel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901 Internet: www.daalderop.nl A32342 MenutoetsSCALE :STATUS : In Work CADmenu Vanuit enterhet statusscherm reset wordt hiermee het menuBEDIENINGSPANEELgeopend. Eenmaal in het menu wordt met deze knopCOMBIFORT SOFTLINEterug gegaan naar een hoger gelegen niveau.2MATERIAL :DRAWN :ado1:1NOT SCALED : xx ORIENTATION ONLY : ( xx )NEN 3310 - 3311 - 733113A DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :DATE : 04/05/09 DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2PROJECTIONDIM. UNIT : mmMODIFICATION :CHECKED :DATE :SHEET : PRODUCTNUMBER :REV.1/1 07.94.12.396 1Lingewei 2 4004 LL, Postbus 7 4000 AA TielTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 9014E-mail: info@daalderop.nlInternet: www.daalderop.nlA3BMATERIAL :A DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :DRAWN : adoDATE : 04/05/09 PROJECTION DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2SCALE : 1:1DIM. UNIT : mmMODIFICATION :B

14 | Bediening Installatievoorschrift Comfort Classic3.4 menuschermen• OpstartenTijdens het opstarten worden de volgende menuschermendoorlopen: opstartscherm (fig 5), na 15 seconden volgt hetstatus-scherm A (fig 6) en daarna verschijnt het statusscherm B(fig 7).D A A L D E R O P• StatusschermC O M F O R T- - O P S T A R T E N - -V E R S I E [ x x x x ]Figuur 5: Opstartscherm0 0 : 0 0N A D R A A I E N P O M PB O I L E RAFiguur 6: Statusscherm A0 0 : 0 0C O M F O R T 3 8 / 8 0 +Figuur 7: Statusscherm BE 0 01 6 : 3 6S T A T U S R E G E L AS T A T U S R E G E L B1 . 5 B A RFiguur 8: Statusscherm CABij een waarschuwing, blokkering of storing zal de achtergrondverlichtingvan het display knipperen.(Voor meer informatie over storingen verwijzen wij u naarhoofdstuk 8 Storingen op pag. 39).Rechtsonderin wordt de huidige CV-druk weergegeven. In hetmenu kan dit gewijzigd worden in het menu CV-aanvoertemperatuur,of beiden afwisselend.• MenuElk menuscherm is uitgerust met een codering, welkerechts-bovenin zichtbaar is. De functionaliteit van elk schermis hieronder weergegeven. Zodra in een willekeurig menuschermgedurende 3 minuten geen knop wordt bediend wordthet menu verlaten en wordt het statusscherm zichtbaarM e n ug 1. I N F O2. G E B R U I K E R S M E N U3. S E R V I C E M E N UFiguur 9: Menuschermq Geeft aan dat er meer keuzes zijn dan in het schermpassen. Met de knoppen p en q kan in het menuworden gescrold. g geeft de geselecteerde regel aan.Met de ENTER-toets wordt de selectie gekozen waardoor eenniveau dieper wordt gegaan naar een submenu. Met de knopMENU wordt een niveau terug gegaan, in dit geval terug naarhet statusscherm C (zie fig. 8).Op de plaats van “E00” wordt de code van de storing (E00),de blokkering (B00), de waarschuwing (W00), óf de code vande status (S00) weergegeven. Deze worden weergegeven opvolgorde van prioriteit (E,B,W en S). Op de plaats van StatusregelA en B wordt de storing, blokering, waarschuwing ofstatus omschreven.

Installatievoorschrift Comfort Classic Bediening | 153.5 menustructuur GEbruiker • Menu Niveau 3• Menu Niveau 1uV E R S I Ec h e c k s u mr e g e l u n i t [ x x x x ]d i s p l a y [ x x x x ]M E N U1. I N F O2. G E B R U I K E R S M E N U3. S E R V I C E M E N U4. T A A L / L A N G U A G E5. D A T U M / T I J D• Menu Niveau 2S E N S O R W A A R D E NB U I T E N T E M P1 4 . 5 º CC V - D R U K1 . 8 B A RC V - A A N V O E R7 4 . 5 º CC V - R E T O U R3 5 . 5 º CB O I L E R W A T E R6 1 . 0 º CV E N T I L A T O R 2 1 0 0 R P MW A R W A A R D E7 7 . 9 º CS E L E C T I E W A A R D E 4 7I O N I S A T I E4 . 1 u AuI N F OA. V E R S I EB. S E N S O R W A A R D E NC. I N S T E L L I N G E ND. S T O R I N G E NE. B L O K K E R I N G E NuI N S T E L L I N G E NT O E S T E L T Y P EC o m f o r t C l a s s i c 1 3 0x x / x xB O I L E RA A NB O I L E R W A T E R6 0 º CM O D U L E R E N O P C VA A NC V - T E M P E R A T U U R7 5 º CV E R M O G E N S T U R I N GU I TN A D R A A I E N C V1 M I NN A D R A A I E N B O I L E R2 0 M I NL A A G B R A N D T I J D M E S1 0 M I N( M e e s t e f f . S t a r t )A C C E L E R A T I E T I J D3 3 M I ND R U K S E N S O RA A NW A R R E G E L I N GU I TN A C H T V E R L A G I N G3 0 º CL A A G I N S T E L L I N G3 0 º CH O O G I N S T E L L I N G7 0 º CS C H A K E L D I F F E R E N T I E5 º CC O R R E C T I E F A C T O R3 0 º CuS T O R I N G E NE 1 5G E E N D O O R S T R O M I N G1 0 / 1 6uB L O K K E R I N G E NB 1 0S T E K K E R O M K E R E N1 0 / 1 6

u16 | Bediening Installatievoorschrift Comfort Classic• Menu Niveau 1M E N U1. I N F O2. G E B R U I K E R S M E N U3. S E R V I C E M E N U4. T A A L / L A N G U A G E5. D A T U M / T I J Du• Menu Niveau 3B O I L E RA A NU I TD I S P L A YN A 2 0 M I N U I TC O N T I N U A A N• Menu Niveau 2u G E B R U I K E R S M E N UA. B O I L E RA A NB. D I S P L A YN A 2 0 M I N U I TC. W E E R G A V E D I S P L A YC V - D R U KD. F A B R I E K I N S T E L L I N GE. B O I L E R W A T E R7 0 º CF. W A R R E G E L I N GU I TG. D R U K S E N S O RA A NuT A A L / L A N G U A G EE N G L I S H [ E N G ]N E D E R L A N D S [ N L ]D A T U M / T I J DV r i j d a gu 1 4 s e p 2 0 0 9 0 7 : 0 0 uuuuuW E E R G A V E D I S P L A YC V - D R U KC V - A A N V O E R T E M PA F W I S S E L I N GF A B R I E K I N S T E L L I N GH E R S T E L L E NF A B R I E K I N S T E L L I N GH E R S T E L DB O I L E R W A T E R6 0 º C6 5 º C7 0 º CW A R R E G E L I N GU I TK A M E R T H E R M O S T A A TT I J D S C H A K E L A A RD R U K S E N S O RU I TA A N

Installatievoorschrift Comfort Classic Bediening | 173.5 menustructuur installateur• Menu Niveau 3• Menu Niveau 1M E N U1. I N F O2. G E B R U I K E R S M E N U3. S E R V I C E M E N U4. T A A L / L A N G U A G E5. D A T U M / T I J D• Menu Niveau 2u S E R V I C E M E N UT O E G A N G S C O D E : X X X XqS E R V I C E M E N Ug A. I O N I S A T I E S T R O O MB. I N S T E L L I N G E NC. T O E S T E L S E L E C T I ED. H E R S T E L T O E S T E LE. W A R R E G E L I N GuI O N I S A T I E S T R O O ML A A G V E R M O G E NH O O G V E R M O G E N4 , 9 μ AI N S T E L L I N G E NA . W A R M W A T E RA A NB . N A D R A A I E N C V1 M I NC . L A A G B R A N D T I J Du1 0 M I N( M e e s t e f f . S t a r t )D . A C C E L E R A T I E T I J D1 0 M I NE . A N T I P E N D E L3 M I NF . K E T E L B E V E I L I G I N G1 0 º CG . C V - V E R M O G E N1 5 K WH . D R U K S E N S O RA A NI . D I S P L A YN A 2 0 M I N U I TJ . W E E R G A V E D I S P L A YC V - D R U KK . M O D U L E R E N C VA A NL . C V - T E M P E R A T U U R9 0 º CM . B O I L E R W A T E R6 0 º CN . V E R M O G E N S T U R I N GA A NO . N A D R A A I E N B O I L E R2 0 M I NP . W A R R E G E L I N GU I TuuT O E S T E L S E L E C T I EC o m f o r t C l a s s i c 1 3 02 4 / 8 0C o m f o r t C l a s s i c 1 3 02 4 +C o m f o r t C l a s s i c 1 3 03 2 / 8 0C o m f o r t C l a s s i c 1 3 03 2 / 8 0 +C o m f o r t C l a s s i c 1 3 03 0 / 5 0 +C o m f o r t C l a s s i c 1 3 03 8 / 8 0 +F A B R I E K I N S T E L L I N GS T A N D A A R D N LS T A N D A A R D D EuW A R R E G E L I N GA . N A C H T V E R L A G I N G2 0 º CB . L A A G I N S T E L L I N G2 0 º CC . H O O G I N S T E L L I N G5 0 º CD . S C H A K E L D I F F E R E N T3 º CE . C O R R E C T I E F A C T O R1 0 % / 9 0 %

18 | Ophangen en aansluiten Installatievoorschrift Comfort Classic4 ophangen en AANSLUITEN4.1 LEVERINGSOMVANG4.2 UITPAKKEN VAN HET TOESTEL1. Snij met een mes de bandjes van de doos los en neem debovendoos af van de verpakkingsdelen.De Daalderop Comfort Classic wordt geleverd in eenkartonnen doos. Inspecteer het toestel direct na hetuitpakken. Wij adviseren u eventuele beschadigingen directaan uw groothandel te melden.De verpakking bestaat uit golfkarton, hout en polystyreenvulstukken en kan dus gerecycled worden. Deponeer deverpakking daarom niet bij het afval, maar informeer bijde reinigingsdienst van uw gemeente waar u het kuntafgeven.4.3 OPHANGEN VAN HET TOESTEL2. Hoewel het toestel zelf een vorstbeveiliging heeft, moethet worden opgesteld in een ruimte die ook bij strenge kouvorstvrij blijft. Dit is om te voorkomen dat de leidingen ofde inlaatcombinatie bevriezen. Indien de gekozen ruimtehier niet aan voldoet, dient u voorzieningen te treffen ombevriezing van het toestel en de leidingen te voorkomen.Het toestel wordt standaard geleverd met:• ophangbeugel• bevestigingsmateriaal bestaande uit twee muurpluggen,twee bouten en twee sluitringen• automatische ontluchter (6)• sifon (24)• boormal• garantieregistratiekaart• installatievoorschrift• inlaatcombinatie (Zie ook “aansluiten tapwatercircuit”)LET OP!Houd bij de bepalen van de plaats van installatie rekeningmet eventuele geluiden van het in bedrijf zijnde toestel.WAARSCHUWING!Het toestel mag alleen door daartoe erkende installateursworden geïnstalleerd.LET OP!Voor alle voorschriften geldt dat aanvullingen, wijzigingen oflater van kracht geworden voorschriften op het moment vaninstalleren van toepassing zijn.

MATERIAL :DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :Installatievoorschrift Comfort Classic Ophangen en Aansluiten | 19123407.94.12.395.1Let op!De CV-buizen van het toestel kunnen nog restwater bevatten.A12Figuur 14: Verwijderen mantel3. Verwijderen van de mantel van het toestel om eventuelebeschadigingen tijdens de installatie te voorkomen, (fig. 14):a. Draai het schroefje van de sluitingen los en verwijderdeze.b. Klik de sluitingen aan de onderkant van het toestel los.c. Til de mantel van het toestel.34reproduktie of gebruik in enige vormt.b.v. derden is niet toegestaan zonderA1schriftelijke toestemming van de eigenaar2MATERIAL :DRAWN :SCALE :STATUS :3CHECKED :OPENEN COMBIFORTCOMBIFORT SOFTLINENOT SCALED :xxNEN 3310 - 3311 - 73311adoisoIn Work CADORIENTATION ONLY :( xx )07.94.12.394.1DATE :DIM. UNIT :4. Demonteren van de bedieningspaneeldrager (fig. 15):Ba. Schuif de bedieningspaneeldrager aan beide zijde,omhoog richting de bovenzijde van het toestel. Dit kanA stroefDIMENSIONALverlopen.TOLERANCE, UNLESS OTHERWISEDeSPECIFIEDbedieningspaneeldrager:kan uit dePROJECTION DIM. : ± ANGLE : ± 0.5 SURFACE : 3.2AMODIFICATION :verbindingDATE :genomen worden als deze tegen het eindeSHEET : PRODUCTNUMBER :REV.van1/1het 07.94.12.395slobgat stuit. 1Lingewei 2 4004 LL, Postbus 7 4000 AA TielE-mail: info@daalderop.nlTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901 Internet: www.daalderop.nl A304/05/09 0.2mm4to third parties in any form whatever isnot permitted without written authorisationfrom the proprietorB1 2 3 4B1Figuur 15: Demonteren van de bedieningspaneeldrager207.94.12.393.1MATERIAL :DRAWN : adoSCALE : 1:10STATUS : In Work CADLOSMAKEN DISPLAYCOMBIFORT SOFTLINENOT SCALED : xx ORIENTATION ONLY :NEN 3310 - 3311 - 733113A DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :DATE : 04/05/09 PROJECTION DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2DIM. UNIT : mmMODIFICATION :CHECKED :DATE :SHEET : PRODUCTNUMBER :REV.1/1 07.94.12.394( xx )Lingewei 2 4004 LL, Postbus 7 4000 AA TielE-mail: info@daalderop.nlTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901 Internet: www.daalderop.nlb. Demonteer de bedrading die aan het A3 bedieningspaneel4gemonteerd zit (fig. 16) Ac. De handvatten om het toestel op te kunnen hangen zijnnu te gebruiken.1Let op!De Daalderop Comfort Classic kan uitsluitend hangendgeïnstalleerd worden.Figuur 16: Demonteer de bedradingB

A20 | Ophangen en Aansluiten Installatievoorschrift Comfort Classic12312345678100110 120530Vooraanzicht07.94.12.392.1VA en LT120Zijaanzicht07.94.12.391.1VALTA145 240145150min.1050all rights reserved. reproduction or issue alle rechten voorbehoudento third parties in any form whatever is reproduktie of gebruik 1090 in enige vormnot permitted without written authorisation t.b.v. derden is niet toegestaan zonderfrom the proprietor schriftelijke toestemming van de eigenaarmin. 600B350CWKOBmin.52010870ARG70130C124499 80225 60483499A - Aanvoerleiding cv ø 22 mmR - Retourleiding cv ø 22 mmW - Warmwaterleiding ø 15 mmK - Koudwaterleiding ø 15 mmC - Condensafvoer ø 32 mmO - Aansluiting extra cv-circuit/cv-overstort 1/2” biG - Gasleiding1/2” buRA- Verbrandingsgasafvoer ø 80 mmLT- Luchttoevoer ø 80 mmFiguur 17: Maatgegevens Comfort Classic3OPMERKING!Het toestel kan aan praktisch elke wand of bevestigingsprofielbevestigd worden met de meegeleverde ophangbeugelen bevestigingsmaterialen. Voor een gasbeton- of gipsblokkenwandraden wij u aan paddestoelpluggen of gasbetonpluggentoe te passen. Gebruik voor een gips-plaatwand of onder eendakbeschot een standaard ophangframe.4Figuur 18: Maatgegevens Comfort Classic1MATERIAL :DRAWN :ZIJ AANZICHT5. Kies een wand die vlak en stevig genoeg is om een gewichtCOMBIFORT SOFTLINENOT SCALED : xx ORIENTATION ONLY : ( xx )van totaal 112 kg (toestel gevuld met 50 liter water) of 150NEN 3310 - 3311 - 73311kg (toestel gevuld met 80 liter 2 water) te kunnen dragen.36. Bepaal de plaats voor de ophangbeugel met behulp van deMATERIAL :ADRAWN : adoDATE : 04/05/09 PROJECTION0.2meegeleverde boormal. Om latere service aan het toestelSCALE : 1:10DIM. UNIT : mmSTATUS : In Work CADCHECKED :DATE :SHEET :VOORAANZICHTmogelijk te maken, dient u de voldoende afstand tot deCOMBIFORT SOFTLINE1/1NOT SCALED : xx ORIENTATION ONLY : ( xx )NEN 3310 - 3311 - 73311wanden 5 aan te houden 6 (fig. 17 en 18): 7• aan de bovenzijde van het toestel minimaal 150 mm,zodat de brander (14) makkelijk te verwijderen is,• aan de zijkanten van het toestel minimaal 100 mm,SCALE :STATUS :Lingewei 2 4004 LL, Postbus 7 4000 AA Tiel• aan de onderzijde van het toestel minimaal 300 mm,zodat de rookgasverdringer makkelijk te verwijderen is,• aan de voorzijde van het toestel minimaal 600 mm inverband met het afnemen van de mantel.• teken de boorgaten af.ado1:10In Work CADDIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :DIM. : ± ANGLE : ± 0.5 SURFACE : 3.2MODIFICATION :Tel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901PRODUCTNUMBER :07.94.12.3928E-mail: info@daalderop.nlInternet: www.daalderop.nlREV.1A1D7. Bevestig de ophangbeugel met behulp van de meegeleverdebevestigingsmaterialen.

MATERIAL :DRAWN :SCALE :STATUS :NOT SCALED :xxNEN 3310 - 3311 - 73311ORIENTATION ONLY :( xx )DATE :DIM. UNIT :CHECKED :PROJECTIONDIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :ANGLE : ±SURFACE :MODIFICATION :DATE :SHEET : PRODUCTNUMBER :Lingewei 2 4004 LL, Postbus 7 4000 AA TielTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901E-mail: info@daalderop.nlInternet: www.daalderop.nlREV.1234Installatievoorschrift Comfort Classic Ophangen en Aansluiten | 21Zijaanzicht07.94.12.398.18. Hang het toestel als volgt op (fig. 19a) (zie ook instructiesop de bijgeleverde boormal) (fig. 19b):a. Plaats de boormal over de ophangbeugel ter controlegoede plaatsing van het toestel.Ab. Breng de bovenkant van het toestel op gelijke hoogtemet de bovenkant van de ophangbeugel. Hang het toestelover de ophangbeugel.c. Druk de onderzijde tegen de wand.d. Laat het toestel voorzichtig achter de ophanghaken vanABde muurbeugel zakken.e. Het toestel kan eventueel nog iets (ongeveer 2 cm) naarREV.1A3143HANDGREEPFiguur 19a : Ophangingsindicaties2DETAIL A07.94.12.398. A.1all rights reserved. reproduction or issue alle rechten voorbehoudento third parties in any form whatever is reproduktie of gebruik in enige vormnot permitted without written authorisation t.b.v. derden is niet toegestaan zonderfrom the proprietor schriftelijke toestemming van de eigenaarABCDMATERIAL :DRAWN :SCALE :STATUS :Figuur NEN 3310 - 33119b: - 73311 Boormal3links of naar rechts geschoven worden.CHECKED :OPHANGENBUITENKANT TOESTELCOMBIFORT SOFTLINEBOORMAL - COMFORT CLASSIC 1301/1NOT SCALED :DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :: : : MINIMALE PLAFONDHOOGTE04/05/09 0.2DIM. ± 0.5 3.2DATE : ANGLE ± SURFACE PROJECTION DIM. UNIT : mmMODIFICATION :AMATERIAL :BOVENKANT TOESTELxxado1:10In Work CADØ10ORIENTATION ONLY :( xx )DATE :DIM. UNIT :DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :04/05/09 240PROJECTION DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2mmAMODIFICATION :DATE :SHEET :Lingewei 2 4004 LL, Postbus 7 4000 AA TielPRODUCTNUMBER :Tel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901BUITENKANT TOESTEL07.94.12.3984E-mail: info@daalderop.nlInternet: www.daalderop.nlREA9. Montage bedieningspaneel en drager:a. Schuif de bedieningspaneeldrager in, tot deze tegen heteinde van het slobgat stuit. Schuif vervolgens debedieningspaneeldrager aan beide zijde omlaagrichting de onderzijde van het toestel. Dit kan stroefverlopen.. b. Monteer de bedrading die aan het bedieningspaneelgemonteerd zit (fig. 20).LET OP!De Comfort Classic wordt geleverd met een circa 1,2 meterlang netsnoer voorzien van een aangegoten steker. Een wandcontactdoosmet randaarde dient zich binnen 1,2 meter van deonderkant van het toestel te bevinden.Aall rights reserved. reproduction or issueto third parties in any form whatever isnot permitted without written authorisationfrom the proprietoralle rechten voorbehoudenreproduktie of gebruik in enige vormt.b.v. derden is niet toegestaan zonderschriftelijke toestemming van de eigenaarB1DRAWN :SCALE :DATE :CHECKED :ado1:10In Work CAD1STATUS :PRODUCTNUMBER :07.94.12.394SHEET :1/1LOSMAKEN DISPLAYCOMBIFORT SOFTLINEE-mail: info@daalderop.nlLingewei 2 4004 LL, Postbus 7 4000 AA Tiel( xx )ORIENTATION ONLY :xxNOT SCALED :Internet: www.daalderop.nlTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901Bepaal de juiste plaats voorde ophangbeugel (zie hiervoorook pag. 23 van hetinstallatievoorschrift)en boor de gaten.Ø10NEN 3310 - 3311 - 733112432Bevestig de ophangbeugelaan de wand met behulp vande meegeleverde pluggen enschroeven.33Breng de bovenkant van het toestel op gelijke hoogtemet de bovenkant van de ophangbeugel en hang hettoestel over de ophangbeugel.445Druk de onderzijde tegen de wand.Het toestel kan eventueel nog (ongeveer2 cm) naar links of naar rechts geschovenworden.2cm2cmØ10ado1:1In Work CADBOORMALCOMBIFORT SOFTLINE5A11/05/09 DIM. : ± 0.20.5 3.2mm1/16MINIMALE PLAFONDHOOGTEBOVENKANT TOESTEL07.98.92.00561A2ABCD207.94.12.407.121Figuur 20: Montage bedieningspaneel en drager1

22 | Ophangen en Aansluiten Installatievoorschrift Comfort Classic4.4 AANSLUITEN VAN HET tweede CV-CIRCUIT4.5 AANSLUITEN VAN HET standaard CV-CIRCUITUniek is de aansluiting voor een tweede cv-circuit. Dit circuitwordt onafhankelijk van de standaard kamerthermostaat(van de woning) geregeld. Op dit tweede cv-circuit kan eenvloerverwarming of radiatoren aangesloten worden, met een23maximaal vermogen van 5 kW bij een 50 liter boiler en 8 kWbij een 80 liter boiler. Geadviseerd wordt een regelafsluiterdirect aan de tweede aansluiting (O) (zie fig. 21) te plaatsent.b.v. het inregelen van de installatie. Voor een optimaleregeling van het tweede cv-circuit kan de nadraaitijd van depomp worden ingesteld, (zie servicehandboek Comfort ClassicInstellen en Afregelen). Indien een extra radiator geplaatstwordt, moet deze geregeld worden d.m.v. een thermostatischeradiatorkraan of via een kamer-/klokthermostaat die eenregelklep bestuurt.Figuur 21: Aansluiting tweede cv-circuitO07.94.12.408.1• AlgemeenDe volgende punten dienen in acht te worden genomen vooreen goede werking:41. Bij geheel nieuwe installatie: Vul de installatie met schoonleidingwater. Het is verboden chemische toevoegmiddelen(inhibitoren) aan het cv-water toe te voegen. In gebiedenmet een waterhardheidswaarde hoger dan 15°dH dientde boiler frequenter van kalkaanslag te worden ontdaan.Indien er zich problemen voordoen bij toepassing van leidingwatermet een hoger chloridegehalte dan 150 mg/l kaner geen aanspraak gemaakt worden op de garantievoorwaarden.De hardheid van het water loopt in NederlandAuiteen. De waterleidingmaatschappij kan hieromtrentexacte informatie verschaffen.2. Bij bestaande installatie: Controleer eerst de cv-waterkwaliteitop de pH-waarde, dit in verband om vast te stellendat er in het verleden geen chemische middelen zijntoegevoegd. De pH-waarde dient tussen de 6,5 en 8 te zijn.Is het cv-water in de installatie vervuild, tap de installatiedan geheel af en spoel deze met schoon leidingwater door.Vul vervolgens de installatie zoals beschreven bij punt 1hierboven.LET OP!Daalderop geeft geen garantie indien storingen of defecten aande Comfort Classic optreden die het gevolg zijn van directeaansluiting op verwarmingssystemen met onvoldoende diffussiedichteslangen/buizen en/of waaraan chemische middelen zijntoegevoegd, met uitzondering van door Daalderop goedgekeurde Bmiddelen. Neem hierover contact op met Daalderop BV Tiel.MATERIAL :DRAWN :adoisoIn Work CAD3. Controleer de installatie op lekkages en op niet dichtePROJECTIONafsluiters ter voorkoming van het binnendringen vanSCALE :DIM. UNIT : mmMODIFICATION :WAARSCHUWING!STATUS :CHECKED :DATE :zuurstof.Voordat het toestel wordt geïnstalleerd op de cv-installatieSHEET : PRODUCTNUMBER :REV.AANSLUITINGEN ONDERdient vastgesteld te worden of de installatie schoon, zuurstofdicht,gesloten en goed aangelegd is, dit ter voorkoming vanCOMBIFORT SOFTLINE1/1 07.94.12.399 1NOT SCALED : xx ORIENTATION ONLY : ( xx ) 4. Pas bij kunststofLingewei(vloer)verwarmingssystemen2 4004 LL, Postbus 7 4000 AA TielE-mail: info@daalderop.nlzuurstofdiffusiedichteslangen/buizen toe. Stel bij bestaande instal-corrosie.NEN 3310 - 3311 - 73311Tel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901 Internet: www.daalderop.nl A3234laties met kunststofleidingen vast of deze voldoendezuurstofdiffusiedicht zijn. Voldoen deze niet, pas dan eenscheiding toe (bijvoorbeeld een platenwisselaar), zodathet kunststof verwarmingsdeel gescheiden wordt van hettoestel. Dit gescheiden deel dient voorzien te zijn van eeneigen expansievat, drukbeveiliging en vulmogelijkheid. IsDATE :A DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :04/05/09 DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2

Installatievoorschrift Comfort Classic Ophangen en Aansluiten | 2323de installatie goed aangelegd, schoon, dicht en gesloten,dan zal er nagenoeg geen corrosie optreden in het cvsysteem.4- Bij het toepassen van kunststof leidingen in een vloerverwarmingssysteemdienen de toegepaste kunststofslangen/buizen te voldoen aan de DIN 4726/4729-norm(volgens deze norm moet de zuurstofdoorlaatbaarheidkleiner zijn dan 0,1 g/m3 bij 40 °C). In die gevallen waarkunststof leidingsystemen niet voldoen aan de gesteldenorm voor zuurstof-doorlaatbaarheid dient een scheidingtoegepast te worden (bijvoorbeeld een platenwisselaar). A07.94.12.408.1• Aansluiten cvCARWKDe aansluitingen voor de aanvoer- en retourleidingen vande cv (Ø 22 mm) bevinden zich aan de onderzijde van hettoestel (fig. 22).De aanvoerleiding (A) is voorzien van een rodemarkering. De retourleiding (R) is voorzien van een blauwemarkering.Figuur 22: aansluitingenGOLET OP!Het toestel dient op een gesloten cv-installatie te worden aangeslotenen is, indien standaard ingesteld, geschikt voor eenaanvoer van 80 °C en een retour van 60 °C (80 °/60 °C). Bij eencv-installatie van bijvoorbeeld 90 °/70 °C dient de standaardinstellinggewijzigd te worden. Zie servicehandboek Comfort Classic‘Instellen en Afregelen’.BADVIES!MATERIAL :Gebruik voor de cv-hoofdleiding minimaal een DRAWN buis : van ado Ø 28mm, ter voorkoming van een te grote weerstand SCALE en : stromingsgeluiden.isoSTATUS : In Work CAD2AANSLUITINGEN ONDERCOMBIFORT SOFTLINENOT SCALED : xxNEN 3310 - 3311 - 73311ORIENTATION ONLY :3( xx )07.94.12.020.001. Sluit de cv-aanvoer- en retourleidingen aan. Bij een installatieuitgevoerd met stalen precisiepijpen kan het toestel met04/05/09 PROJECTION DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2mmMODIFICATION :behulp van knelfittingen rechtstreeks worden aangesloten.DATE :SHEET : PRODUCTNUMBER :REV.Bij een installatie uitgevoerd met dikwandige pijpen, gelast1/1 07.94.12.399 1of gefit, moeten verloop stukken worden gebruikt. GebruikLingewei 2 4004 LL, Postbus 7 4000 AA TielE-mail: info@daalderop.nlTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901 Internet: www.daalderop.nl A3bij het aansluiten van dikwandige pijpen, gelast of gefit, op4het toestel altijd snelkoppelingen.DATE :DIM. UNIT :CHECKED :ADIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :2. Overtuig u ervan dat de weerstand van de installatievoldoende klein is. Voor het goed functioneren van hettoestel is het absoluut noodzakelijk dat er onder alleomstandig-heden voldoende water door het toestel kanstromen. Bij een ∆T van 20 °C geldt een waterdoorstromingdoor het toestel van 0,8 m3/h (24kW), 1,2 m3/h (32kW) of1,5 m3/h (38 kW). Zie voor beschikbare opvoerhoogte voorinstallatie figuur 23.Figuur 23: Beschikbare pompopbrengst

PROJECTION24 | Ophangen en Aansluiten Installatievoorschrift Comfort Classic12341234Figuur 25: Montage automatische ontluchter07.94.12.007.00A3. Schroef de los meegeleverde automatische ontluchter (6)rechtsboven op het toestel en draai het dopje van deontluchter los (fig. 25).4. Kies een expansievat dat past bij de totale waterinhoud vande installatie en bij een werkdruk van 3 bar (=300kPa).5. Monteer het expansievat zo dicht mogelijk bij het toestel. AHet expansievat dient in de retour leiding (R) van het cvcircuitgeplaatst te worden.B12CAMATERIAL :DRAWN : adoSCALE : 1:2STATUS : In Work CADONTLUCHTERCOMBIFORT SOFTLINENOT SCALED : xx ORIENTATION ONLY : ( xx )NEN 3310 - 3311 - 733111 2R3WA DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :DATE : 05/05/09 DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2DIM. UNIT : mmMODIFICATION :CHECKED :DATE :KSHEET : PRODUCTNUMBER :REV.1/1 07.94.12.402 1Lingewei 2 4004 LL, Postbus 7 4000 AA TielE-mail: info@daalderop.nlTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901 Internet: www.daalderop.nl4A3LET OP!Het toestel is niet voorzien van een vul/aftapkraan; Daalderopadvisereert u de vul/aftapkraan te installeren in combinatiemet het overstortventiel op de cv-overstort-aansluiting (O)(zie fig. 22 pag. 23).A2 e KAMERTHERMOSTAATTBV EXTRA AANSLUITINGG07.94.12.404.1AO6. Het cv-overstortventiel (1/2”) moet op 3 bar (=300kPa) zijnafgesteld en dient aangesloten te worden binnen 0,5 metervan het toestel. Plaats het cv-overstortventiel op de vaste,daarvoor bestemde 1/2” cv-overstortaansluiting (O), zie ookBOPTIONEELEXTRA AANSLUITINGfiguur 21 pagina 26. Sluit de afvoerleiding van het “open”alle rechten voorbehoudenreproduktie of gebruik in enige vormt.b.v. derden is niet toegestaan zonderschriftelijke toestemming van de eigenaarB1THERMOSTATISCHERADIATORKRAAN2BMATERIAL :DRAWN :SCALE :STATUS :ventiel aan op het riool. Zorg ervoor dat de afvoercapaciteitA DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :adoDATE : 04/05/09 PROJECTION DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2voldoende is.AANSLUITINGEN ONDERCOMBIFORT SOFTLINE1/14.6 AANSLUITEN VAN HET TAPWATERCIRCUITNOT SCALED : xxNEN 3310 - 3311 - 73311isoIn Work CADORIENTATION ONLY :( xx )DIM. UNIT :CHECKED :3• Gaskeur CW-klasse 5mmMODIFICATION :DATE :SHEET : PRODUCTNUMBER :Lingewei 2 4004 LL, Postbus 7 4000 AA TielTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 90107.94.12.3994E-mail: info@daalderop.nlInternet: www.daalderop.nlREV.1A3all rights reserved. reproduction or issueto third parties in any form whatever isnot permitted without written authorisationfrom the proprietorCTHERMOSTATISCHERADIATORKRAANCHet Gaskeur CW-klasse 5 label geldt voor het toestelComfort Classic 24/50+ en 30/50+ op comfortinstelling 2 (± 65°C). Het gemeten jaargebruiksrendement bedraagt 80,8%.DDRUKVERSCHILREGELAARFiguur 24: Cv-circuit met drukverschilregelaarMATERIAL :DRAWN :SCALE :ado1:25DATE :DIM. UNIT :A DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :05/05/09 PROJECTION DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2MODIFICATION :STATUS : In Work CADCHECKED :DATE :SHEET : PRODUCTNUMBER :REV.LET OP! CV CIRCUITCOMBIFORT SOFTLINE1/1 07.94.12.404 1Bij een installatie NOT SCALED : xx ORIENTATION waarbij ONLY : ( xx ) alle radiatoren Lingewei 2 4004 van LL, Postbus 7 4000 thermostatischeAA TielE-mail: info@daalderop.nlNEN 3310 - 3311 - 73311Tel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901 Internet: www.daalderop.nl A3radiatorventielen 1zijn voorzien, dient u in de 2 installatie een kortsluitleiding(minimaal Ø 22 mm of 1”) met een drukverschilregelaarte monteren. Dit om de gevraagde watercirculatie over hettoestel te garanderen. Geadviseerd wordt deze op afstand temonteren, dit is echter niet direct noodzakelijk voor het toestel(fig. 24). Tevens is het mogelijk om een radiator aan te sluiten opde tweede aansluiting (O) van de ketel (zie fig. 22 pag. 23). Dezewerkt onafhankelijk van de kamerthemostaat. Neem voor meerinformatie contact op met Daalderop Tiel.mmD• Gaskeur CW-klasse 6Het Gaskeur CW-klasse 6 label geldt voor de Comfort Classic24/80+, 32/80+ en 38/80+ toestellen respectievelijk op decomfortinstellingen 3 (± 70 °C), 2 (± 65 °C) en 1 (± 60 °C) vande warmwaterboiler. Hierbij is het gemeten jaargebruiksrendementrespectievelijk 79,4%, 78,8% en 80,5% (onderwaarde).LET OP!De Gaskeur CW-klasse van een Comfort Classic geldt enkelbij een tapwatercomfortinstelling zoals aangegeven in de tabelop blz. 45 van dit installatievoorschrift.

Installatievoorschrift Comfort Classic Ophangen en Aansluiten | 25234• LeidinglengteDe specifieke leidinglengte ten behoeve van het keukentappuntis 25 meter bij een leidingdiameter 10/12 mm. Bijdeze specifieke leidinglengte is het warm water binnen 30seconden minimaal 50 °C. De specifieke leidinglengte vooreen leidingdiameter 13/15 mm bedraagt A 15 meter.CARGWKFiguur 27: Sanitairzijdige (W) warm- en (K) koudwateraansluitingO07.94.12.408.1• Leidingconfiguratie/gelijktijdig tappenVoor het probleemloos gelijktijdig tappen van warm watert.b.v. het keuken- en douchegebruik geldt dat de leidingdiametervan de leiding naar de keuken uitgevoerd dientte worden in 10/12 mm en deze dient geïnstalleerd te zijnvanaf het toestel. De diameter van de koudwaterleidingnaar het toestel dient een Ø 22 mm te hebben. De aansluitpuntenvoor het koude en warme tapwater (Ø 15 mm)bevinden zich aan de onderzijde van het toestel (fig. 27). Dekoudwaterleiding (K) is voorzien van een blauwe markeringen de warmwaterleiding (W) is voorzien van een rodemarkering.2MATERIAL :DRAWN : adoSCALE : isoSTATUS : In Work CADAANSLUITINGEN ONDERCOMBIFORT SOFTLINENOT SCALED : xxNEN 3310 - 3311 - 73311ORIENTATION ONLY :3( xx )DATE :DIM. UNIT :CHECKED :B1. Sluit de koudwatertoevoerleiding aan via een Kiwagekeurdeinlaatcombinatie. Daalderop levert eeninlaatcombinatie van 6 Bar bij het toestel. Bij deA DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :04/05/09 0.2mm50 PROJECTION liter DIM. uitvoering : ± ANGLE : ± wordt 0.5 SURFACE een : 3.2 inlaatcombinatie metMODIFICATION :doorstroombegrenzer geleverd. De inlaatcombinatieDATE :SHEET : PRODUCTNUMBER :REV.dient binnen twee meter van het toestel aangesloten1/1 07.94.12.399 1te worden. De ontlastklep van de inlaatcombinatieLingewei 2 4004 LL, Postbus 7 4000 AA TielE-mail: info@daalderop.nlTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901 Internet: www.daalderop.nldient afgesteld te zijn op maximaal A3 8 bar (=800kPa).4Sluit de afvoerleiding voor het expansiewater op hetriool aan.WAARSCHUWING! Het niet-plaatsen van een inlaatcombinatie leidt onherroepelijktot schade aan de boiler. De Daalderop garantie op het toestelkomt hiermee dan ook te vervallen.2. Sluit de warmwaterleiding rechtstreeks aan op hetwarmwateraansluitpunt. Tapwaterzijdig is er geendoorstroombegrenzer geplaatst. Het toestel is geschiktvoor aansluiting op een circulatiesysteem.LET OP! Spoel de waterleidingen vóór het aansluiten goed door omvervuiling van inlaatcombinatie en kranen te voorkomen.

DoelVerkorten van de wachttijd van warm water bij tappunten met als bijkomend voordeelwaterbesparing26 | Ophangen en Aansluiten Installatievoorschrift Comfort ClassicAandachtspuntenTerugslagklep plaatsen tussen pomp en koud water aanvoerleidingPomp plaatsen na de tappunten4.7 AANSLUITEN VAN DE CirculatieleidingDoor het aansluiten van een circulatieleiding verkort u dewachttijd op warm water bij de verschillende tappunten metals bijkomend voordeel waterbesparing. Plaats de terugslagkleptussen circulatiepomp en koud water aanvoerleiding.Plaats de circulatiepomp na de tappunten (zie fig. 28).C A R W K O234Figuur 28: Circulatie schema4.8 AANSLUITEN VAN DE GASLEIDINGACAR1 2 3 4AANSLUITINGEN ONDERCOMBIFORT SOFTLINE1/12GFiguur 29: GasleidingaansluitingWKVALTOMATERIAL :DRAWN :SCALE :STATUS :NOT SCALED : xxNEN 3310 - 3311 - 73311adoisoIn Work CADORIENTATION ONLY :07.94.12.400.1307.94.12.408.1( xx )DATE :DIM. UNIT :CHECKED :De gasleidingaansluiting (G) bevindt zich aan de onderzijdevan het toestel en is voorzien van een gele markering (fig.29).1. Controleer of de gassoort en de voordruk aangegevenop het typeplaatje van dit toestel overeenkomen met delokale leveringscondities.2. Raadpleeg de NPR 3378 (NEN 1078, GAVO), om de juistediameter voor de gasleiding te bepalen. Geadviseerdwordt minimaal Ø 22 mm of 3/4” toe te passen.3. Controleer de gasleiding op vervuiling vóórdat u hettoestel aansluit. Daarmee voorkomt u dat de gasregelapparatuurverstopt raakt.B4. Bij het toestel dient een gaskraan gemonteerd te worden.5. Sluit de gasleiding op het toestel aan.6. Ga na A DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :of alle verbindingen gasdicht zijn.04/05/09 PROJECTION DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2mmMODIFICATION :DATE :SHEET : PRODUCTNUMBER :07.94.12.399Lingewei 2 4004 LL, Postbus 7 4000 AA TielE-mail: info@daalderop.nl1A3Tel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901 Internet: www.daalderop.nl4.9 AANSLUITEN VAN 4 HET AFVOERSYSTEEMDe aansluitingen voor de verbrandingsluchttoevoer en rookgasafvoer(Ø 80 mm) bevinden zich aan de linkerbovenzijdeAvan het toestel (fig. 30).REV.Figuur 30: Luchttoevoer- en rookgasafvoeraansluiting

PROJECTIONInstallatievoorschrift Comfort Classic Ophangen en Aansluiten | 271 2A07.94.12.406.1A1. Sluit het toestel aan op een goedgekeurd afvoersysteem ofafvoerconstructie volgens de NEN 1078 (GAVO) voorgesloten HR-toestellen. Zie figuur 31 voor afvoermogelijkhedenvan het toestel.B2. Parallel Systeem, controleer de lengte van het afvoer-all rights reserved. reproduction or issue alle rechten voorbehoudento third parties in any form whatever is reproduktie of gebruik in enige vormnot permitted without written authorisation t.b.v. derden is niet toegestaan zonderfrom the proprietor schriftelijke toestemming van de eigenaarBCAABCsysteem. De maximale lengte voor het afvoersysteem bijØ 80 mm is 32 meter (bij een druk van 100 Pa). Dat wilzeggen 32 meter voor het toevoerkanaal en 32 meter voorhet afvoer-kanaal. Met de weerstand van de universelegevel- of dakdoorvoer is al rekening gehouden.Deze kan dus buiten beschouwing worden gelaten.3. Concentrisch afvoersysteem, de maximale lengte van hetBBconcentrische VLT/VGA-systeem Ø80/125 mm bedraagtDA. vertikale doorvoer schuin en plat dakB. A. Horizontale verticale doorvoer schuin schuin dak en gevel, en plat concentrisch dak entweepijpssysteemB. horizontale doorvoer schuin dak engevel, concentrisch en tweepijpssysteem.MATERIAL :DRAWN : adoSCALE :STATUS : In Work CADAFVOERMOGELIJKHEDENCOMBIFORT SOFTLINEA DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :DATE : 05/05/09 DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2DIM. UNIT : mmMODIFICATION :CHECKED :DATE :SHEET : PRODUCTNUMBER :REV.1/1 07.94.12.406NOT SCALED : xx ORIENTATION ONLY : ( xx )Lingewei 2 4004 LL, Postbus 7 4000 AA TielNEN 3310 - 3311 - 73311Tel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901Figuur 31: Afvoermogelijkheden 1van het toestel 2E-mail: info@daalderop.nlInternet: www.daalderop.nl1A3D- 24 kW toestellen 18 meter concentrisch- 32 kW toestellen 14 meter concentrisch- 38 kW toestellen 12 meterMet de weerstand van de universele gevel- of dakdoorvoeris al rekening gehouden.AfvoersysteemParallel SysteemRechte lengte van 1 m ø 80 mm1.0 mBocht van 90° ø 80 mm 1.5 mBocht van 45° ø 80 mm 1.0 mDe te verrekenen lengte in meters voor onderdelen van hetafvoersysteem staan hiernaast in figuur 32 vermeld.Verloop ø 80 - ø 90 mm -1.0 mRechte lengte van 1 m ø 90 mm0.5 mBocht van 90° ø 90 mm 1.5 mBocht van 45° ø 90 mm 0.5 mConcentrisch SysteemRechte lengte van 1 m ø 80/125 mm 1.0 mBocht van 45° ø 80/125 mm 1.0 mBocht van 90° ø 80/125 mm 1.5 mAdapter2x80 – ø 80/125 mm 1.0 mFiguur 32: Afvoersysteem

28 | Ophangen en Aansluiten Installatievoorschrift Comfort Classic1 207.94.12.405.1Voor een rekenvoorbeeld zie figuur 33. De opgegeven maximaleweerstand van het systeem mag niet worden overschreden.Bij overschrijding A van de maximale lengte zal het toestelniet in storing vallen maar zal het vermogen teruglopen.De gekoppelde gasluchtregeling zorgt te allen tijde voor eenoptimale verbranding.2 mControle lengte afvoersysteemt.o.v. de max. lengte van hettoe- en afvoerkanaal.3 mVoorbeeld afvoerkanaalRechte lengteBocht 90°(2 x 1,5 m)Bocht 45°(2 x 1,0 m)10,4 m < 32 m (max. lengte)Afvoersysteem voldoet!0,4 m3,0 m2,0 m3,0 m2,0 m_____ +10,4 mB0,4 mFiguur 33: Rekenvoorbeeld afvoersysteemLET OP!CBij toepassing van een rookgasafvoersysteem van RVS, kunstofof met een lengte langer dan 5 meter, adviseert Daalderop hetgebruik van een condensafscheider. Deze condensafscheiderwordt geplaatst tussen de Comfort Classic en het rookgasafvoersysteem.Daalderop adviseert bij toepassing “B” (zie fig. 31pag. 27) een “trekkende” geveldoorvoer toe te passen.1MATERIAL :DRAWN :SCALE :STATUS :REKEN_VERB_AFVOERCOMBIFORT SOFTLINENOT SCALED :xxNEN 3310 - 3311 - 73311ado1:25In Work CADORIENTATION ONLY :Figuur 34: Luchtinlaatzijde( xx )07.94.12.023.01DATE :DIM. UNIT :CHECKED :DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :05/05/09 PROJECTION DIM. : ± 0.2ANGLE : ± 0.5 3.2mmA07.94.12.015.00MODIFICATION :DATE :PRODUCTNUMBER :07.94.12.405Lingewei 2 4004 LL, Postbus 7 4000 AA TielTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 9012• Toesteltype B23 open afvoersysteemVoor toesteltype/afvoercategorie B23 geldt voor de DaalderopComfort Classic de afvoerklasse C. Het toestel dient bij eenopen opstelling overeenkomstig met het Bouwbesluit, NEN1078 en NPR 3378 geïnstalleerd te worden in een voldoendeDgeventileerde ruimte. Voor de B23-uitvoering dient de luchtinlaatzijdeSURFACE :te worden voorzien van twee 90°-bochten, waarbijde tweede luchtinlaatbocht naar beneden is gericht (zie figuurREV.34).1A3• Toesteltype C13 en C33 gesloten afvoersysteemE-mail: info@daalderop.nlInternet: www.daalderop.nlVoor toesteltype/afvoercategorie C13 en C33 geldt dat detoestelproducent aan moet geven welke afvoermaterialentoegepast mogen worden op het toestel. Een lijst met toegestaneleveranciers, materiaal en typenummers is verkrijgbaarbij de afdeling Customer Service van Daalderop.

Installatievoorschrift Comfort Classic Ophangen en Aansluiten | 29• Toesteltype C63 gesloten afvoersysteemVoor toesteltype/afvoercategorie C63 geldt dat het toestelalleen op Gastec QA gekeurde afvoermaterialen, dakdoorvoeren/of geveldoorvoeren kan worden aangesloten die zijngekeurd volgens keuringseis nummer 83.1. Het afvoersysteem moet altijd op afschot richting23toestel worden aangebracht. Houd hierbij circa 5 mm permeter buislengte 4 aan. Op die manier kan er zich geencondens verzamelen in de rookgasafvoerleiding. Tevens isde kans op ijspegelvorming bij horizontale uitmondingendan kleiner.2. De luchttoevoer moet bij horizontale uitmondingen opafschot naar buiten geleid worden om inregenen tevoorkomen. Houd hierbij 3 mm per meter buislengte aan.AZorg er bij een verticale luchttoevoerleiding voor dathierin geen regenwater terecht kan komen.1CARG2WKO307.94.12.408.14.10 AANSLUITEN VAN DE CONDENSAFVOERDe aansluiting voor de condenswaterafvoer (C) zit aan deonderzijde van het toestel (fig. 35a).4Figuur 35a : CondensaansluitingOPEN VERBINDING2MATERIAL :DRAWN :SCALE :STATUS :AANSLUITINGEN ONDERCOMBIFORT SOFTLINENOT SCALED :xxNEN 3310 - 3311 - 73311MEE GELEVERDE SIFONadoisoIn Work CADORIENTATION ONLY :307.94.12.401.1( xx )DATE :DIM. UNIT :CHECKED :1. Sluit de sifon aan (24), via een kunststofpijp (Ø 32 mm)onder afschot met een open verbinding, op het riool (fig.35b).B2. Vul de sifon bij het in bedrijf nemen met wat water uitde kraan, zodat er geen rookgassen het riool in kunnenstromen. (TIP: Het vullenA DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED Avan de sifon kan ook via de rookgasafvoerstomp).:04/05/09 PROJECTION DIM. : ± 0.2ANGLE : ± 0.5 SURFACE : 3.2mmMODIFICATION :DATE :SHEET :1/1Lingewei 2 4004 LL, Postbus 7 4000 AA TielTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901PRODUCTNUMBER :07.94.12.399E-mail: info@daalderop.nlInternet: www.daalderop.nlA34LET OP!Het is niet toegestaan condenswater in een regenpijp te lozen inverband met bevriezingsgevaar. Loos ook geen condenswater inde dakgoot om aantasting van de dakgoot te voorkomen.REV.1NAAR RIOOLB1Figuur 35b: Condensaansluiting metopen verbinding2MATERIAL :DRAWN :SCALE :STATUS :CONDENSAFVOERCOMBIFORT SOFTLINENOT SCALED :xxNEN 3310 - 3311 - 73311ado1:10In Work CADORIENTATION ONLY :3( xx )DATE :DIM. UNIT :CHECKED :DIMENSIONAL TOLERANCE, UNLESS OTHERWISE SPECIFIED :05/05/09 0.2DIM. ± 0.5 3.2ANGLE ±SURFACE PROJECTIONmmAMODIFICATION :DATE :SHEET :1/1Lingewei 2 4004 LL, Postbus 7 4000 AA TielTel. +31 (0)344 - 636 500 Fax +31 (0)344 - 620 901PRODUCTNUMBER :07.94.12.4014E-mail: info@daalderop.nlInternet: www.daalderop.nlREV.1A3

30 | Ophangen en Aansluiten Installatievoorschrift Comfort Classic07.94.12.016.0607.94.12.016.06LET OPOp de aansluitpennen van de regelunit kan elektrische spanning staan.Maak bij inspectie of vervanging van de regelunit altijd het toestel spanningsvrij!Kamerthermostaat12 [VAC] ; 0,015 [A]zwzwK1K5brNCblMgl/grCV pompCV drukKamerthermostaatt.b.v. extra aansluitingpzwgl/grrdglzwNCNCNCzwK2K6orwrdNCglgsgl/grgl/grbrOntstekingIonisatieMaximaalthermostaatGasklepblSchakelaar busvoedingArgusLink (data in/uit)zwzwS1K13gl/grbrNetspanning230 [VAC]50 [Hz]Modulerende kamerthermostaatzwzwK3FZekering3,15 [A] TRAAGTemperatuur CV aanvoerzwzwK4K7brNCMgl/grDriewegklepTemperatuur warm waterzwzwblSelectieweerstandafhafhK8gswMgl/grVentilator325 [VDC]Temperatuur CV retourglglNCzwTemperatuurbuitentemperatuurororglrdVerklaring afkortingen :bl = blauw or = oranje afh = afhankelijk van het toesteltypebr = bruinrd = roodgl = geelw = witgl/gr = geel/groenzw = zwartgs = grijsNC = Not Connected (niet aangesloten)Figuur 36a: Aansluitschema Comfort Classic4.11 ELEKTRISCH AANSLUITEN VAN HET TOESTEL230 V• Aansluiting op het elektriciteitsnetDe elektrische bedrading van de Comfort Classic is helemaalcompleet en mag niet gewijzigd of aangepast worden(fig. 36a). Is het 230 volt-net gebaseerd op een 110 volt-netwaarbij 230 V wordt verkregen door middel van twee fasen(110/127 V) zoals in de binnenstad van Amsterdam, dan dienthet toestel via een scheidingstrafo (min. 140 VA) te wordenaangesloten. Hiermee worden fasegevoeligheidsproblemenvoorkomen.LET OP!De stekker kan maar op één manier in de wandcontactdoosworden gestoken in verband met de controle van de aardingdoor het toestel. Als de stekker verkeerd om is ingestoken zal deregelunit (26) met de melding, B10 NETSTEKKER FOUT, STEKKEROMKEREN, op het display blokkeren. In dat geval dient de stekkeromgedraaid te worden en zal het toestel normaal opstarten.

Installatievoorschrift Comfort Classic Ophangen en Aansluiten | 3107.94.12.015.00• IP 44 installatie-instructieDe Daalderop Comfort Classic geïnstalleerd als ‘Open toesteltypeuitvoering B23’ voldoet niet aan de IP 44 beschermingsgraaden kan niet zonder meer als dusdanig geïnstalleerdworden. Om te voldoen aan de IP 44-beschermingsgraad voorde B23-uitvoering dient de luchtinlaatzijde te worden voorzienvan twee 90°-bochten, waarbij de tweede luchtinlaatbochtnaar beneden is gericht (zie figuur 36b).Figuur 36b: Luchtinlaatzijde• Aansluiting aan/uit kamerthermostaatSluit de bedrading van de aan/uit kamerthermostaat aan opde bovenste 2 posities van de kroonsteen voor de kamerthermostaten(3x2 posities boven elkaar) die achter het bedieningspaneelop het frame is gemonteerd (verbonden met positiesK1 op regelunit; zie ook fig 36a). Bij een klokthermostaatmag de ruststroom als er geen warmtevraag is niet hoger zijndan 15 mA. Geadviseerd wordt de kamerthermostaat in dewinter niet lager in te stellen dan 15 °C.• Aansluiting tweede aan/uit kamerthermostaatSluit de bedrading van de aan/uit kamerthermostaat meteigen voeding (batterijen) aan op de middelste 2 positiesvan de kroonsteen voor de kamerthermostaten (3x2 positiesboven elkaar) die achter het bedieningspaneel op het frameis gemonteerd (verbonden met posities K2 op regelunit; zieook fig 36a). Bij een klokthermostaat mag de ruststroom als ergeen warmtevraag is niet hoger zijn dan 15 mA.Geadviseerd wordt de kamerthermostaat in de winter nietlager in te stellen dan 15 °C.• Aansluiting modulerende kamerthermostaatSluit de bedrading van de modulerende kamerthermostaatvolgens OpenTherm-communicatieprotocol aan op de onderste2 posities van de kroonsteen voor de kamerthermostaatdie achter het bedieningspaneel op het frame is gemonteerd(verbonden met posities K13 op regelunit; zie ook fig 36a).Als in het status display de melding “nachtverlaging ingeschakeld”in beeld komt staat de boiler in nachtverlaging.Deze is alleen op uw OpenTherm ® kamerthermostaat aan enuit te zetten. Hiervoor verwijzen we naar de handleiding vanuw kamerthermostaat.

32 | In bedrijf nemen Installatievoorschrift Comfort Classic5 IN BEDRIJF NEMEN5.1 VULLEN EN ONTLUCHTEN VAN HET TOESTELA BMANAUTO07.94.12.024.005. Ontlucht de installatie op de ontluchtingskraantjes van deradiatoren. Men doet er goed aan de druk regelmatig tecontroleren.6. Controleer op waterlekkage.LET OP!Voor een blijvend goede werking van het toestel is het vanbelang dat de cv-installatie schoon is en vrij van lucht. Spoelde installatie zonodig met leidingwater door. Vul de installatiealleen met schoon leidingwater. Indien toevoegingen, zoalsantivriesmiddelen, dichtingsmiddelen of anticorrosiemiddelen,worden toegepast, vervalt de garantie op het toestel.A BMidden-standA BA BAUTO MANAUTO MANAUTO MANBoiler-standcv-standFiguur 37: Standen van de driewegklep• Cv-circuit vullenHet toestel wordt geleverd met de driewegklep (fig. 37) in demiddenstand, zodat het vullen van de installatievergemakkelijkt wordt.• Boiler vullen1. Sluit de stopkraan van de inlaatcombinatie.2. Open de hoofdkraan van de waterleiding en controleer deleidingen en aansluitingen tot aan de inlaatcombinatie oplekkage.3. Open de stopkraan van de inlaatcombinatie.4. Draai de warmwaterkranen open, zodat de lucht uit deboiler en de leidingen kan ontsnappen.5. Wacht totdat uit alle warmwaterkranen water komt.De boiler is nu gevuld en de warmwaterkranen kunnenworden dichtgedraaid.6. Controleer de leidingen en aansluitingen op lekkages.1. Steek de stekker in de geaarde wandcontactdoos.2. Neem de automatische ontluchter (6) in bedrijf door hetdopje los te draaien.3. Sluit de vulslang aan op de installatie.4. Vul de installatie langzaam tot een druk van 2bar(=200kPa). De werking van het toestel is geblokkeerdals de cv-druk lager is dan 1 bar (=100kPa). Op het bedieningspaneelzal de melding (E20, MAXIMAAL ACTIEF,CV-DRUK TE LAAG) te zien zijn. Als de cv-druk boven de 1bar (=100kPa) komt, zal de blokkering worden opgeheven.De driewegklep (22) wordt dan automatisch ontgrendelden de cv-pomp zal gaan draaien. Het toestel is dan gereedvoor gebruik.LET OP!De kwaliteit van het cv-en leidingwater dient te voldoen aande voorwaarden, zoals deze zijn gesteld door de World HealthOrganisation (zie garantievoorwaarden). Indien de waterhardheidvan het cv- en leidingwater tussen 15 0dH en 20 0dH ligt, is omde drie jaar een antikalkbehandeling noodzakelijk.Ten behoevevan de garantie dient het bewijs van de antikalkbehandeling aanwezigte zijn. Indien de waterhardheid van het cv- en leidingwaterboven 20 0dH is, vervalt de garantie.

Installatievoorschrift Comfort Classic In bedrijf nemen | 335.2 STARTEN VAN HET TOESTEL• Cv-circuit startenBij het starten van het cv-gedeelte gaat u als volgt te werk:07.94.12.1171. Controleer de waterdruk van het cv-circuit. Deze dient circa2 bar (=200kPa) te zijn bij het toestel. Is de cv-waterdruklager dan 0,5 bar (=50kPa) of hoger dan 3 bar (=300kPa),dan wordt dit kenbaar gemaakt door de waarschuwingsmelding(W05 CV druk te laag) op het statusdisplay.Het toestel zal bij deze waarschuwingsmelding alleen nogmaar op zijn minimale vermogen draaien.2. Open de toestelgaskraan.3. Ontlucht, indien nodig, de gasleiding via de meetnippelvoor het meten van de voordruk (fig. 38).4. Stel de kamerthermostaat in op de hoogste stand.5. Steek de stekker in de geaarde wandcontactdoos.LET OP!Draai bij de melding (B10 NETSTEKKER FOUT, STEKKEROMKEREN) de lichtnetstekker om6. Schakel de boileropwarming uit vanuit het menuoptie: Gebruikersmenu, A BOILER(zie hiervoor hoofdstuk 3.3 Bediening pag.13)7. Het toestel zal nu starten (Statusmelding: S12WARMTEVRAAG WONING). Indien de boilerwatertemperatuurbeneden de 10°C is treedt de vorstbeveiligingin werking en zal het toestel eerst de boiler-watertemperatuurboven de 15°C brengen (Statusmelding: S14WARMTEVRAAG BOILER EN WONING)Figuur 38: Meetnippel voordruk07.94.12.117Tussen 70 °C en 80 °C moduleert het toestel. Als het toestelniet ontsteekt na drie keer resetten, ontlucht dan de gasleidingdoor middel van de voordrukmeetnippel (zie fig. 38).Raadpleeg anders het servicehandboek Comfort Classic ‘Storingenen Blokkeringen’.8. Verricht nu de volgende handelingen om te controlerenof het toestel naar behoren functioneert en noteer de verrichteinspecties en werkzaamheden op de servicekaart aande voorkant van de isolatieschalen (18):• visuele inspectie van het vlambeeld (zie 7.1 pag. 36)• meting gasvoordruk (zie volgende pagina)• meting belasting (zie 7.1 pag. 36)• meting CO2-percentage in de rookgassen, indien u overeen CO2-meetapparaat beschikt (zie 7.1 pag. 36).Indien er nog lucht in de gasleiding is achtergebleven, ishet mogelijk dat het toestel één of meerdere keren vergeefsprobeert te onsteken. Na vijf startpogingen wordt er vlamstoringaangegeven (Storingsmelding: E06 GEEN IONISATIETIJDENS START). Ontgrendel in dat geval de regelunit (26)door de resettoets in te drukken. Het toestel gaat nu eerst drieminuten op de laagste belasting branden en daarna op zijnmaximum belasting als het cv-water onder de 80 °C is.

34 | In bedrijf nemen Installatievoorschrift Comfort Classic• Meting gasvoordrukMeet de gasvoordruk tijdens bedrijf op hoogstand. Demeetnippel voor het meten van de voordruk bevindt zich ophet gasregelblok (5), zie ook figuur 38. De gasvoordruk ophoogstand dient minimaal 20 mbar (=2kPa) te zijn. De branderdrukinstelschroefis in de fabriek afgesteld en verzegeld.De branderdruk kan alleen met behulp van nauwkeurige CO2-meetapparatuur worden gemeten. Verander bij afwijkingenniet zelf de afstelling, maar raadpleeg het servicehandboekComfort Classic ‘Instellen en Afregelen’ of neem contact opmet Daalderop.• Boiler startenBij het starten van het boilergedeelte van het toestel gaat uals volgt te werk:1. Draai de kamerthermostaat op minimum.2. Schakel de boileropwarming op vanuit het menuoptie: Gebruikersmenu, A BOILER (zie hiervoorhoofdstuk 3.3 Bediening pag.14) De driewegklep (22) zalrichting boilerstand worden gestuurd en de boiler wordtopgewarmd (statusmelding S11: IN BEDRIJF BOILEROPWARMEN).3. Controleer tijdens het opwarmen van de boiler of erinderdaad expansiewater in de trechter van de inlaatcombinatiekomt.4. Draai de kamerthermostaat terug op de gewenste stand.De volgende codes en teksten kunnen op het bedieningspaneelverschijnen:- S10 WARMTEVRAAG BOILER- S12 WARMTEVRAAG WONING- S14 WARMTEVRAAG WONING EN BOILER(voorrang boileropwarming)- S16 WARMTEVRAAG WONING EN BOILER(levering gelijkmatig aan beide)OPMERKING!In het geval dat de kamerthermostaat eveneens vragendis, zal de boiler- en woningvraag gelijktijdig afgehandeldworden(Statusmelding: S16 WARMTEVRAAG WONING EN BOILER).

Installatievoorschrift Comfort Classic Buiten bedrijf stellen | 356 BUITEN BEDRIJF STELLEN6.1 BUITEN BEDRIJF STELLEN• Cv-circuit buiten bedrijf stellen1. Laat de stekker van het toestel in de wandcontactdoos zitten.2. Draai de kamerthermostaat op minimum. De boiler zal optemperatuur gehouden worden.LET OP!Geadviseerd wordt de kamerthermostaat in de winter nietlager dan 15 °C in te stellen. Om bevriezing van de installatie tevoorkomen is het raadzaam om alle radiatorkranen geheel ofgedeeltelijk open te laten staan.• Boiler buiten bedrijf stellen1. Laat de stekker van het toestel in de wandcontactdoos zitten.2. Schakel de boileropwarming uit door op de warm watertoetste drukken. Het indicatielampje ‘aan’ zal uitgaan(de vorstbeveiliging schakelt in bij een boilertemperatuurbeneden 10 °C).6.2 AFTAPPEN VAN HET TOESTEL2. Heeft de door u toegepaste inlaatcombinatie geen aftapkraan,volg dan deze procedure:a. Draai de stopkraan van de inlaatcombinatie dicht.b. Draai één warmwaterkraan open en dan weer dicht. Nuis de druk van de boiler.c. Koppel de bovenzijde van de inlaatcombinatie los bij dekoudwateraansluiting van het toestel.d. Sluit een slang op deze aansluiting aan.e. Leg het andere einde van de slang in een afvoer van hetriool.f. Open een warmwaterkraan in de woning. Het water zalnu via de slang naar het riool lopen.• Cv-circuit aftappen1. Trek de stekker van het toestel uit de wandcontactdoos.2. Zet de driewegklep (22) in de middenstand door de bedieningsknopin te drukken tot deze vergrendelt (fig. 25).3. Laat de installatie door middel van de vul- of aftapkraanleeglopen.LET OP!De installatie moet wel vorstvrij gehouden worden. De ingebouwdevorstbeveiliging zorgt er uitsluitend voor dat het toestel nietbevriest.• Boiler aftappenHoe de boiler afgetapt kan worden is afhankelijk van detoegepaste inlaatcombinatie waarop het toestel is aangesloten.1. Heeft de door u toegepaste inlaatcombinatie een aftapkraan,zoals bij de Daalderop inlaat combinatie (artikelnr.07.92.64.055), ga dan als volgt te werk:a. Sluit de hoofdkraan van de waterleiding of de stopkraanvan de inlaatcombinatie.b. Draai - indien aanwezig - de aftapkraan van de inlaatcombinatieopen.c. Open een warmwaterkraan in de woning. Het water uitde boiler zal nu via de trechter van de inlaatcombinatiein het riool wegstromen.6.3 RECYCLING VAN HET TOESTELDe Daalderop Comfort Classic is opgebouwd uit een aantalprimaire materialen, namelijk koper, aluminium en staal. Dezematerialen zijn bij het einde van de levensduur van het toestelop eenvoudige wijze te scheiden en te recyclen. Zet uwapparaat daarom niet zomaar bij het grofvuil, maar informeervoor de afvoer van het apparaat bij de gemeente of bij eenoudijzer-handelaar.

36 | Inspectie en onderhoud Installatievoorschrift Comfort Classic7 INSPECTIE EN ONDERHOUDHet toestel dient jaarlijks geïnspecteerd te worden. Onderhouddient eens in de drie jaar uitgevoerd te worden of als deinspectiebeurt dit aangeeft. De werkzaamheden dienen dooreen erkende installateur of serviceorganisatie uitgevoerd teworden. De mantel (7) kan worden schoongehouden met eenniet schurend reinigingsmiddel.7.1 JAARLIJKSE INSPECTIEDe jaarlijkse inspectie omvat het volgende:7.1.1. Visuele inspectie van het vlambeeld7.1. 2. Meting van de belasting (zie typeplaat)7.1. 3. Meting CO2-percentage in de rookgassen7.1. 4. Inspectie van de ionisatiestroom7.1. 5. Inspectie van de sifonLET OP!Haal de stekker uit de wandcontactdoos voordat u de manteleraf neemt. Er staat een spanning van 230 Vac op het gasregelblok(5), de driewegklep (22) en de cv-pomp (23) en 325 Vdc opde ventilator (1)!• HoogstandDe brander (14) dient van boven naar beneden op het branderbedeen geheel blauw vlambeeld te hebben. De afstellingvan het toestel is alleen mogelijk op laagstand. Bij een goedvlambeeld kan de meting van het CO2-percentage van derookgassen achterwege gelaten worden. Bij een afwijkendvlambeeld, raadpleeg het servicehandboek Comfort Classic‘Instellen en Afregelen’ of neem contact op met Daalderop.7.1. 2. Meting van de belastingMeet de tijd waarin 24 liter (24 kW), 32 liter (32 kW), 37,8 liter(38 kW) gas wordt verbruikt op hoogstand. De gemeten tijddient voor beide vermogens 33 seconden te zijn. Deze tijdmag ± 6% afwijken (± 2 seconden).Noteer de gemeten waarde op de servicekaart (fig. 39) ophet toestel. Vergelijk de gemeten tijd met de waarde(n) gemetenbij het in bedrijf stellen en/of de voorgaande jaarlijkseinspecties (zie servicekaart op het toestel). Als de gemeten tijdbuiten de toleranties valt, inspecteer dan het luchttoevoerenrookgas-afvoersysteem plus de warmtewisselaar (16) vanhet toestel op vervuiling en reinig deze als dat nodig mochtblijken (zie 7.2).Noteer de verrichte inspecties en werkzaamheden op deservicekaart aan de voorkant van de isolatieschalen.7.1.1. Visuele inspectie van het vlambeeldHet vlambeeld dient na ± één minuut branden in de laagstandof hoogstand beoordeeld te worden.• LaagstandDe brander (14) dient van boven naar beneden op hetbranderbed een blauw vlambeeld te hebben (voor CO2-percentage zie servicekaart op het toestel). Een geheel roodvlambeeld duidt op te veel gas ten opzichte van de hoeveelheidlucht. Dit betekent een te hoog CO2-percentage. Eengeheel donkerblauw vlambeeld duidt op te weinig gas tenopzichte van de hoeveelheid lucht. Dit betekent een te laagCO2-percentage.Figuur 39: ServicekaartLET OP!Bij een rookgasafvoer langer dan 10 meter bij Ø 80 mm wordtde belasting negatief beïnvloed. De gemeten tijd zal dancirca 2% toenemen.

Installatievoorschrift Comfort Classic Inspectie en onderhoud | 377.1.3. Meting CO 2 -gehalte rookgassenBeschikt u over een CO2-meetapparaat met een nauwkeurigheid< 0,2%, dan kunt u het CO2-percentage van de rookgassencontroleren.a. Meet eerst het CO2-percentage op laagstand. Het toestelzal starten op een hoger vermogen en zal daarna drieminuten lang op laag vermogen branden.b. Na vijf minuten kunt u het CO2-gehalte op de hoogstestand meten. De gemeten waarden dienen binnen de grenzente liggen zoals die op de servicekaart aan de binnenzijdevan het toestel zijn vermeld.c. Noteer de gemeten waarden op de servicekaart aan debinnenzijde van het toestel. Vergelijk deze met de waardendie zijn gemeten bij het in bedrijf stellen van het toestelen/of bij voorgaande inspecties.d. Bij grotere afwijkingen raadpleeg het servicehandboekComfort Classic ‘Instellen en Afregelen’ of neem contact opmet Daalderop.7.1.4. Inspectie van de ionisatiestroomDe ionisatiestroom van de brander (14) kan worden uitgelezenvia het serviceprogramma van de regelunit (26).Raadpleeg het Comfort Classic Servicehandboek sectie‘Instellen en Afregelen’ voor de toegangsprocedure tot hetserviceprogramma. De ionisatiestroom dient bij zowel laagalshoogstand groter dan 5 mA te zijn. Bij afwijkingen moetde ionisatiepen worden gecontroleerd (zie 7.2).7.1.5. Inspectie van de sifonVerwijder jaarlijks de beker van de sifon (24) onderaan hettoestel en controleer of zich daarin aluminiumoxide gevormdheeft. Is dit het geval dan dient de warmtewisselaar (16) eventueelgereinigd te worden (zie 7.2).ADVIES!Leg alle condensleidingen onder afschot om ernstige vervuilingte voorkomen. Tevens is het aan te raden om drie maandenna de installatie de sifon van aluminium-oxide te ontdoen.In deze periode wordt het meeste oxide in het rookgasafvoerkanaalgevormd.7.2 ONDERHOUDGroot onderhoud omvat het volgende:7.2.1. Reiniging van het uitlaatgietstuk (25)7.2.2. Inspectie van de branderunit7.2.3. Reiniging van de warmtewisselaar7.2.4. Luchttoevoer/ rookgasafvoersysteemNoteer de verrichte inspecties en werkzaamheden op deservicekaart aan de voorkant van de isolatieschalen.7.2.1. Reiniging van het uitlaatgietstuka. Verwijder het uitlaatgietstuk (25) en de verdringerbuis metdaarop de rookgasverdringer (17),b. Inspecteer het uitlaatgietstuk op vervuiling,c. Reinig deze zonodig.ADVIES!Spoel jaarlijks de bestaande riolering door in verbandmet mogelijke slibvorming.

38 | Inspectie en onderhoud Installatievoorschrift Comfort Classic07.94.12.018.0107.94.12.025.00Figuur 40a: Demontage branderunit7.2.2. Inspectie van de branderunitNeem de branderunit uit het toestel (fig. 40). Ga hiervoor alsvolgt te werk:a. Draai de wartelmoer van het gasinspuitstuk (4) los(1 van fig. 40a),b. Draai de drie moeren (M6) van het inlaatgietstuk (10) los(2 van fig. 40a),c. Neem de elektrische connectors los van de branderunit,d. Inspecteer de ontstekingselektrode (11). De afstand tussenelektrode en brander (14) moet 8,5 mm zijn en die tussenelektrode en aardpen 4 mm (fig. 40b),e. Inspecteer de ionisatie-elektrode (9). De afstand tussenpen en brander (14) moet 8,5 mm zijn (fig. 40b),f. Neem de brander (14) uit het inlaatgietstuk (10) en inspecteerhet binnenrooster van de brander op vervuiling. Reinigdeze indien nodig met een zachte borstel of met perslucht.Figuur 40b: Afstelling ontstekingselektrode/ionisatie/elektrodeLET OP!Er wordt dringend aangeraden bij de werkzaamheden aande verdringerbuis of de rookgasverdringer een stofmaskermet een P3 filter te gebruiken.LET OP!Gebruik nooit staal- of messingborstels om de warmtewisselaarof het uitlaatgietstuk te reinigen.7.2.3. De warmtewisselaarInspecteer de warmtewisselaar (16) vanuit de bovenkant vanhet toestel. Als de warmtewisselaar vervuild is dient dezegereinigd te worden.Reinig de ribben van de warmtewisselaar met eenborstel. Daalderop heeft hiervoor een speciale borstel voorde warmtewisselaar met artikelnummer 93.98.12.410.7.2.4. Luchttoevoer/ rookgasafvoersysteemZonodig reinigen.

Installatievoorschrift Comfort Classic Storingen | 398 STORINGENEen storing kan veroorzaakt worden door het niet goedfunctioneren van de cv-installatie of van het toestel. DeComfort Classic kent drie soorten storingen die gemeld kunnenworden, namelijk: Waarschuwingen, Blokeringen enStoringen.8.1 WAARSCHUWINGW a a r s c h u w i n gC o d eR e g e l AR e g e l BFiguur 41a: Voorbeeld WaarschuwingsmeldingenWaarschuwingsmeldingenCode Regel A Regel BW00 Boiler Temperatuur foutW05 Cv-druk te laag Water bijvullenW10Cv-druk te hoogW15Cv-retourt foutW20Buitentemp fout• WaarschuwingsmeldingenEen waarschuwingsmelding is herkenbaar aan de code diebegint met de letter W en een omschrijving van de waarschuwing(zie fig. 41a en 41b). Het toestel blijft in bedrijf,maar de functie waar de waarschuwingsmelding betrekkingop heeft, wordt uitgeschakeld of genegeerd.OPMERKING!Zie ook 8.3.1. Meldingen bij OpenTherm® pagina 40.Figuur 41b: Voorbeeld Waarschuwingsmeldingen8.2 BLOKKERINGB l o k k e r i n gC o d eR e g e l AR e g e l BFiguur 42a: Voorbeeld BlokkeringsmeldingBlokkeringsmeldingenCode Regel A Regel BB00 Cv-temp te hoogB01 Cv-temp te laagB02 Cv-druk te laag Water bijvullenB05 Netfreq foutB06 Interne foutB10 Steker OmkerenB11 Netspanning foutB20 Toesteltype foutB21 Toesteltype foutB22 Toesteltype fout 24/80B23 Toesteltype fout 24+B24 Toesteltype fout 32/80B25 Toesteltype fout 32/80+B26 Toesteltype fout 30/50+B27 Toesteltype fout 38/80+• BlokkeringsmeldingenEen blokkering is een fout die optreedt, maar die geen storingtot gevolg heeft. Het toestel wacht tot de blokkering isverdwenen en gaat weer in normaal bedrijf verder. Eenblokkering wordt aangegeven door de code die begint metde letter B en een omschrijving van de blokkeringsmelding(zie fig. 42a en 42b).OPMERKING!Zie ook 8.3.1. Meldingen bij OpenTherm® pagina 40.Figuur 42b: Voorbeeld Blokkeringsmelding

40 | Storingen Installatievoorschrift Comfort Classic8.3 STORINGENS t o r i n g e nC o d eR e g e l AR e g e l BFiguur 43a: Voorbeeld StorkingsmeldingenStoringsmeldingenCode Regel A Regel BE00 Ventilator defectE05 Ten onrechte IonisatiesignaalE06 Geen ionisatie Tijdens startE07 Ionisatiesignaal WeggevallenE08 Ionisatiesignaal Te laag aanwezigE10 Gasklepaansturing DeffectE15 Geen doorstroming In boilerbedrijfE16 Geen doorstroming In cv-bedrijfE20 Maximaal actief Cv-druk te laagE21 Maximaal actief Cv-water te warmE30 Veiligheidstoring RegelunitE31 Interne storing RegelunitE32 Interne storing RegelunitFiguur 43b: Voorbeeld Storkingsmeldingen• StoringsmeldingenEen storing is een fout die ertoe leidt dat het toestel via deregelunit buiten werking wordt gesteld en vergrendeld wordt.Het toestel kan alleen ontgrendeld worden door op de resettoetste drukken. Een storing wordt aangegeven door de codedie begint met de letter E en een omschrijving van destoringsmelding (zie fig. 43a en 43b).Probeer de storing eerst te verhelpen door eenmaal op deresettoets te drukken. Mocht het toestel niet ontgrendelenprobeer het dan nog eens na ca. 15 seconden. Blijft de storingbestaan, raadpleeg dan het servicehandboek Comfort Classic‘Storingen en Blokkeringen’.8.3.1. Meldingen bij OpenTherm®Bij toepassing van bepaalde typen/merken modulerendekamerthermostaten volgens het OpenTherm®communicatieprotocol,zoals de Honeywell Chronothermmodulation, worden de onderstaande meldingen op hetdisplay van de kamerthermostaat weergegeven.• WaarschuwingsmeldingenKnipperend kraantje, radiatoren en één vlammetje. (Nu zalbacklight gaan knipperen en de storing zal in het display vermeldstaan. Zie ook uitleg display.)• Blokkerings- en storingsmeldingenKnipperend display en een permanent oplichtend sleutelsymbool.(Nu zal backlight gaan knipperen en de storing zal in hetdisplay vermeld staan. Zie ook uitleg display.)Voor meer informatie over de storingsuitlezing, zie het servicehandboekComfort Classic ‘Storingen en Blokkeringen’.OPMERKING!Voor de betekenis van de symbolen, zie de gebruiksaanwijzingvan uw thermostaat.

Installatievoorschrift Comfort Classic Garantie | 419 GARANTIEWij danken u voor de aankoop van dit Daalderop-toestel.Veiligheid geniet de hoogste prioriteit bij Daalderop; onzetoestellen worden dan ook ontwikkeld en gefabriceerdvolgens de hoogste kwaliteitseisen. Indien u desondanksproblemen heeft met het toestel, neemt u contact op met deerkende installateur die het toestel bij u heeft geïnstalleerd.De garantie geldt in aanvulling op de bestaande wettelijkegarantieverplichtingen van Daalderop. Wij raden u aan dezevoorwaarden en het gebruiks- en installatievoorschrift zorgvuldigte lezen, alvorens u contact opneemt met uw erkendeinstallateur.2. Tapwater-warmtewisselaar en boilervat:- t/m 5e jaar volledige garantie(inclusief arbeidsloon en voorrijkosten).3. Overige componenten:- t/m 2e jaar fabrieksgarantie(exclusief arbeidsloon en voorrijkosten);- 3e jaar 50% fabrieksgarantie(exclusief arbeidsloon en voorrijkosten) op basis vande op dat moment geldende brutoverkoopprijsvan Daalderop.• GeldigheidDe garantie is uitsluitend geldig:- als het toestel geïnstalleerd, gebruikt en onderhouden isin overeenstemming met het gebruiks- en installatievoorschrift;- als een erkende installateur de garantieregistratiekaartvolledig heeft ingevuld en binnen acht dagen nainstallatie datum heeft geretourneerd aan Daalderop;- voor materiaal- en constructiefouten, die ter beoordelingvoorgelegd zijn aan Daalderop;- als de aankoopnota, met vermelding van de aankoopdatumen het type- en serienummer van het toestel, bij degarantieaanvraag wordt overlegd;- als het toestel is voorzien van een typeplaatje met typeenserienummer.• GarantietermijnDe installatiedatum van het toestel, die vermeld is op degarantieregistratiekaart, geldt als ingangsdatum voor degarantie. Voor de garantieduur geldt:1. Cv-warmtewisselaar:- t/m 5e jaar volledige garantie(inclusief arbeidsloon en voorrijkosten);- 6e t/m 15e jaar fabrieksgarantie(exclusief arbeidsloon en voorrijkosten).• Uitsluitingen1. De garantie vervalt indien:- het toestel niet is geïnstalleerd door een erkendeinstallateur;- het toestel is geïnstalleerd buiten Nederlandsgrensgebied;- het toestel niet is geïnstalleerd, gebruikt ofonderhouden in overeenstemming met hetgebruiks- en installatievoorschrift;- de kwaliteit van het cv- en leidingwater niet voldoetaan de voorwaarden, zoals dezedoor de World Health Organisation zijn gesteld:- pH 7 < pH < 9,5- Fe < 0,2 mg/l- Cl < 150 mg/l- Geleidbaarheid < 125 mS/m- Waterhardheid < 15 °dH:OPMERKING!Tussen 15 °dH en 20 °dH is om de drie jaar een antikalkbehandelingnoodzakelijk. Het bewijs van de antikalkbehandelingdient bij de garantie-aanvraag te worden overlegd wanneer dewaterhardheid van het cv- en leidingwater boven 20 °dH is.

42 | Garantie Installatievoorschrift Comfort Classic2. Daalderop is niet aansprakelijk voor gevolgschade, zoalsbedrijfsschade, waterschade en brandschade.3. Niet onder de garantie vallen defecten die het gevolg zijnvan:- te hoge en/of verkeerde spanning;- toepassing van een onjuist type gas;- onjuiste verbranding, onjuiste ontluchting ofbeluchting, een verontreinigde toevoerverbrandingslucht;- inwerking van agressieve vloeistoffen, dampen ofgassen;- inwerking van chemische toevoegingen aan hetinstallatie- of drinkwatercircuit; -nalatigheid,onoordeelkundig gebruik of geweld van buitenaf;- overmacht of externe oorzaken, zoals blikseminslag,brand, natuurrampen of in- of uitwendige corrosie;- normale slijtage• Garantieverlening- U dient een garantieaanvraag direct na constatering vanhet defect of de storing te melden bij uw ErkendeInstallateur.- Uw Erkende Installateur dient de garantieaanvraagbinnen twee werkdagen na deontvangen melding aan Daalderop te melden.Indien uw toestel niet goed functioneert of defect is,adviseren wij u contact op te nemen met uw erkendeinstallateur. Voor vragen die uw erkende installateur nietkan beantwoorden of voor aanvullende vragen kunt u zichwenden tot:DaalderopAntwoordnummer 7794000 WB TielTelefoonnummer: + 31 (0)344 636 500www.daalderop.nl

Installatievoorschrift Comfort Classic Comformiteitsverklaring | 4310 ComformiteitsverklaringDaalderop BV verklaart dat het product: Comfort Classic 130 voldoet aan de volgendeproductspecificaties:Model: Comfort Classic 130 type 24/50+-30/50+-24/80+-32/80+-38/80+Specificaties: EN 50165:1997EN 55014-1:2001EN 55014-2:1997EN 61000-3-2:1995EN 61000-3-3:1995Beschermingsgraad: IP44 (EN 60529)Deze producten voldoen aan de bepalingen gesteld in de richtlijnen:- 90/396/EEC Gas Appliance Directive.- 2006/95/EC VEM Directive.- 2004/108/EC EMC Directive.- 92/42/EEC Efficiency Requirements DirectiveTiel, 04-06-2009ing. Patrick Edie, S.H.E.Q. Manager

44 | Technische gegevens Installatievoorschrift Comfort Classic11 TECHNISCHE GEGEVENSComfort Classic type type type typeSpecificaties 24/50+ en 30/50+ 24/80+ 32/80+ 38/80+Diameter gas-inspuitstuk/ 6,2 (L) - 4,3 (P) / 5,6(L) - 4(P) / 6,45(L) - 4,4(P) / 7,15 (L)mengkamer 27 mm 25 mm 28 mm 30 mmNominale belasting (bovenwaarde) 7,5 - 24,2 / 30,2 kW 7,5 - 25 kW 10 - 32,7 kW 11,3 - 38 kWNominale belasting (onderwaarde) 6,8 - 21,8 / 27,2 kW 6,8 - 22,5 kW 9 - 29,5 kW 10,2 - 34,2 kWAansluitingenLuchttoevoer/rookgasafvoerSanitairwater koud/warmCv-aanvoer/retourCv-overstortGasCondensafvoerElektrischWerkdruk BoilerKamerthermostaat (standaard)ø 80 mmø 15 mmø 22 mm1/2” bi1/2” buø 32 mm230 V / 50 Hz8 bar (=800kPa)24 V / 50 HzAfmetingen en gewicht50 liter 80 literHoogte 890 mm 1090 mmBreedte 530 mm 530 mmDiepte 507 mm 507 mmGewicht 62 kg 70 kgKeurmerkenGASKEUR HR 107 / SV (Schonere Verbranding)GASKEUR HRww / CW5 (24/50+ en 30/50+) en CW6 (24/80+, 32/80+ en 38/80+) /NZ (24/50+, 30/50+, 24/80+, 32/80+ en 38/80+)Markering CE 0063Pincode 0063 BN 3525
