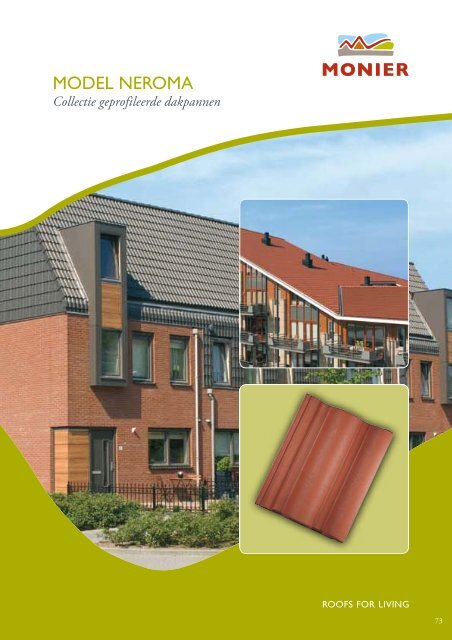

MODEL NEROMACollectie geprofileerde dakpannenROOFS FOR LIVING73

COLLECTIE GEPROFILEERDE DAKPANMODELLEN4.3 MODEL NEROMATechnische gegevens:BetondakpanAfmeting (l x b) 420 x 332 mmGemiddelde werkende breedte 300 mmGewicht42 NGemiddeld aantal per m² 9,7(overlap 75 mm)Gemiddeld gewicht per m²ca. 410 N(overlap 75 mm)Dakhelling minimaal 17,5°(van 15° tot 17,5° advies vragen bij de afdeling Dakservice)Latafstanddakhelling (°) maximale latafstand (mm) minimale overlapping (mm)>_ 30 345 7525 - 30 335 8517,5 - 25 325 95(bij toepassing van gevelpannen is de minimale latafstand 295 mm)Modelgebonden daksysteemcomponentenEuro-panhaak rvs, rekenwaarde265 NONDERSCHEIDEND & TIJDLOOSEen onvergetelijke eerste indruk:zuidelijk temperament gecombineerdmet een rustig en evenwichtigdakbeeld. De klassieke uitstralingvan het model Neroma is kenmerkenden laat de bouwkunst van deoude Romeinen weer herleven.Een populair ontwerp dankzij deverticale belijning en symmetrische,dubbele golving.MONIER heeft oog voor duurzaamheid en beschikt alsenige over DUBOKEUR ® voor het model Neroma metde Glazuron ® -afwerking. Met de keuze voor de betondakpanSneldek draagt u bij aan de bescherming van hetmilieu. De productie van betondakpannen levert eenCO 2 -uitstoot die tot 60% lager ligt dandie van andere dakbedekkingsmaterialen.Betondakpannen worden door NIBE(Nederlands Instituut voor Bouwbiologieen Ecologie) als meest milieuvriendelijkdakbedekkingsmateriaal gekwalificeerd.UNIVERSELE DAKSYSTEEMCOMPONENTENZie hoofdstuk 10 daksysteemcomponenten.74

AFWERKINGHet model Neroma is leverbaar inde afwerking: Glazuron ® effen; Natura effen.Glazuron ®effennero/zwartNatura effenantracietKLEUREN PER AFWERKINGGlazuron ® effen:nero/zwart;azzurro;rosso.azzurrohollands roodNatura effen:antraciet;hollands rood.rossoVoor een gelijkmatige schakering,dakpannen uit verschillendepakketten (per partij) door elkaarverwerken.De kleuren van de getoonde dakpannen benaderen zoveel mogelijk de werkelijke kleuren. Vraag voor de juiste kleurnuancering altijd monsters aan.75

COLLECTIE GEPROFILEERDE DAKPANMODELLEN4.3 MODEL NEROMA40uistsparing 84gevelpan linksnormale pan316 300 2844013032 32 4020295-34584 40gevelpan rechtschaperongevelpan90º linkschaperonpan 90º46 67chaperongevelpan90º rechts35chaperongevelpan70º linkschaperonpan 70ºchaperongevelpan70º rechts44116125-75245-29550125-75260-310280-330125-75165knikgevelpan120º links130knikpan 120º(gezaagd model)knikgevelpan120º rechts257BA120º165137Zie ook maatvoeringstabel standaard knikpan op het onderdak pag. 7976

knikgevelpan140º links130knikpan 140ºknikgevelpan140º rechts254BA140º165143knikgevelpan160º links130Zie ook maatvoeringstabel standaard knikpan op het onderdak pag. 79knikpan 160º(gezaagd model)knikgevelpan160º rechts252BA160º149165Zie ook maatvoeringstabel standaard knikpan op het onderdak pag. 79halve knikpan120º140º160ºventilatiepan(ventilatieopeningca. 3.000 mm²)300aansluitpan120º 140º 160ºgevelonderpanlinksonderpangevelonderpanrechts25303652046 79332dubbelwelpandubbelwelpanchaperonpan90°dubbelwelpanchaperonpan70°dubbelwelpanonderpan77

COLLECTIE GEPROFILEERDE DAKPANMODELLEN4.3 MODEL NEROMA32150halvepanhalvechaperonpan90ºhalvechaperonpan70ºhalveonderpanlanggierzwaluwpanhuismussenpanCombipan ® Neroma(geometrische doorlaat12.000 mm²)Combivent ® NeromaØ 125stadsuitlooppan45°diameter Ø 11032 125 175 32 125 175180180sparing minimaal 5 mm groter boren: Ø 130bij bestelling dakhelling opgevenstadsuitlooppan 60°diameter Ø 100stadsuitloopchaperonpan45°diameter Ø 100stadsuitloopchaperonpan60°diameter Ø 100bij bestelling dakhelling opgeven bij bestelling dakhelling opgeven bij bestelling dakhelling opgeven78

HULPSTUKKEN nok: uni-vorst beton hoekkeper: uni-, begin- en eindvorst HV vorst beton HV sluitvorst gevelpan links/rechts dubbelwelpan aansluitpan halve pan ventilatiepan chaperonpan 90° of 70° chaperongevelpan links/rechts 90° of 70° halve chaperonpan 90° of 70° onderpan gevelonderpan links/rechts halve onderpan knikpan 120°, 140°, 160°2,9 st/m¹2,2 st/m¹± 3 st/m¹± 3 st/m¹± 3 st/m¹3,3 st/m¹3,3 st/m¹3,3 st/m¹ knikgevelpan links/rechts 120°, 140°, 160° halve knikpan 120°, 140°, 160° stadsuitlooppan chaperon stadsuitlooppan broekstuk hoekkeperbeginvorst gierzwaluwpan huismussenpan Combipan ® ventilatie/beluchting Combipan ® rioolontluchting Combipan ® wasdroger Combivent ® voor mechanische ventilatie afwijkende hulpstukken op aanvraagVoor afwijkende maatvoering van knik- enchaperonpannen zie tabel op pagina 314 en 315.MAATVOERING STANDAARD KNIKPAN OP HETONDERDAKLatafstand tot knik over de panlat gemeten.Standaard knikpan 120°Overlap A B75 mm 67 mm 186 mm85 mm 58 mm 185 mm95 mm 49 mm 184 mm125 mm (maximaal) 20 mm 181 mmBovengenoemde maatvoering geldt alleen voor een knik van 120°Standaard knikpan 140°Overlap A BoverlapAB75 mm 82 mm 202 mm85 mm 74 mm 200 mm95 mm 64 mm 199 mm125 mm (maximaal) 37 mm 195 mmBovengenoemde maatvoering geldt alleen voor een knik van 140°Standaard knikpan 160°Overlap A B75 mm 93 mm 213 mm85 mm 85 mm 211 mm95 mm 78 mm 210 mm125 mm (maximaal) 55 mm 204 mmBovengenoemde maatvoering geldt alleen voor een knik van 160°79

COLLECTIE GEPROFILEERDE DAKPANMODELLEN4.3 MODEL NEROMA316300 300 300 300 150 284constructiebreedte: n x 15040n x 150 n x 150 n x 150n x 15040onderkant dakbeschotdaklengte50 270 te verdelen panlatafstandmax. 50snijpunt bovenkant tengels80

BREEDTE-INDELING MET GEBRUIK VANGEVELPANNENDe totale dakbreedte, inclusief dakoverstek onder deNeroma is n x 150 mm. Deze breedte is als volgtopgebouwd: de werkende breedte van de dakpannenis 300 mm, de werkende breedte van een halve panis 150 mm en de unimodulaire linker- en rechtergevelpansamen hebben een werkende breedte van600 mm (de linkergevelpan 316 mm, de rechtergevelpan284 mm). Door gebruik te maken van depanspeling van +1 of -1 mm, kan de totale dakbreedtemaximaal n x 1 mm (n is het aantal dakpannen)vergroot of verkleind worden. In verband metuitbouwen en/of inspringingen verdient het aanbevelingde buitenwerkse constructiematen, inclusiefdakoverstekken van het bouwwerk, te detailleren opde moduul van 300 mm (3 m) of een veelvoud van150 mm.BREEDTE-INDELING ZONDER GEVELPANNENIn plaats van aan beide zijden gevelpannen toe tepassen kan men ervoor kiezen aan de linkerzijde eendubbelwelpan (werkende breedte 330 mm) of eenaansluitpan (werkende breedte 300 mm) en aan derechterzijde een gewone dakpan te gebruiken.De afwerking kan geschieden door: een cementen deklijst; een verholen goot met een boeiboord; een verholen goot, waarbij het doorlopendemetselwerk afgedekt is met een waterdicht materiaal(bijvoorbeeld natuursteen); een boeiboord met windveer.De totale dakbreedte en de maatvoering vanaanbouwen en inspringingen is afhankelijk van dedetaillering van de gekozen afwerking.Bij gebruik van gevelpannen is de maximale overlap125 mm. De gemiddelde latafstand is te bepalen doorde afstand tussen bovenkant bovenste panlat enbovenkant een-na-onderste panlat te verdelen in eenaantal hele dakpannen, rekening houdend met deminimale (en bij gebruik van gevelpannen ook demaximale) overlapping.RUITERHOOGTEBij toepassing van een MONIER zelfventilerende nokconstructiedienen de vorsten op de dakpannen te rusten.Tussen de onderkant vorst en de ruiter een ruimtevrijhouden van ca. 5 mm. In de onderstaande tabel zijnde ruiterhoogten te vinden voor uni-vorsten, bij gebruikvan de MONIER nokbeugel (zie onderstaande tekening).Bij ongelijke dakhellingen het gemiddelde van dedakhellingen aanhouden.Uni-vorstenDakhelling (°)Ruiterhoogte H (mm)20 7530 6540 5750 5060 40Bij steilere dakhellingen advies vragen bij de afdelingDakservice van MONIER.LENGTE-INDELINGDe bovenkant van de bovenste panlat ligt op maximaal50 mm uit het noksnijpunt (het snijpunt van debovenzijde van de tengels). De plaats van de onderstepanlat is afhankelijk van de gekozen gootdetaillering.Bijvoorbeeld 50 mm vanaf onderkant dakbeschot.De bovenkant van de een-na-onderste panlat ligt270 mm boven de onderste. ‘Dompen’ van de ondersterij dakpannen is te voorkomen door ophogen vande onderste panlat of door toepassing van eenMONIER dakvoetprofiel in combinatie met eengekantelde onderste panlat. De minimale overlap vande Neroma is 75, 85 of 95 mm, afhankelijk van dedakhelling. 81
