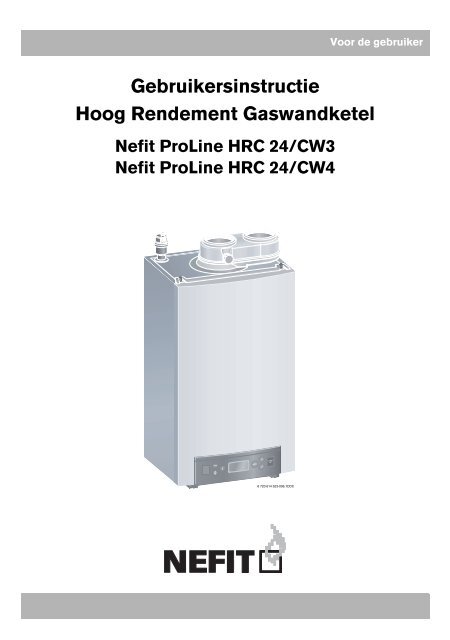

Voor de gebruikerGebruikersinstructieHoog Rendement GaswandketelNefit ProLine HRC 24/CW3Nefit ProLine HRC 24/CW46 720 614 523-006.1DDC
InhoudsopgaveInhoudsopgave1 Veiligheid 41.1 Algemene veiligheidsvoorschriften 41.2 Specifieke veiligheidsvoorschriften 57 Inspectie en onderhoud 287.1 Inspectie-/onderhoudsfrequentie 287.2 Reinigingen mantel 282 Productinformatie 62.1 Documentatie 62.2 Toesteltypen 72.3 Garantiebepalingen 72.4 Gaskeurlabel 88 Displaycodes 298.1 Soorten displaycodes 298.2 Bedrijfscode 298.3 Servicecode 318.4 Storingscode 323 Voorschriften 113.1 CE-toepassingsgebied 113.2 Voorschriften 113.2.1 Waterkwaliteit 113.2.2 Afval 114 Bediening 124.1 Bedieningspaneel 124.2 Menustructuur 134.2.1 Het beginscherm 144.2.2 Infomenu 144.2.3 Instelmenu 184.2.4 Toetsblokkering 225 Inbedrijfname 235.1 Vullen en ontluchten cv-installatie 235.2 Inbedrijfname 266 Uitbedrijfname 276.1 Uitbedrijfname 27Nefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!2Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Geachte klant,Gefeliciteerd met uw nieuwe Hoog Rendementcv-ketel van Nefit. U heeft hiermee een product,dat aan alle eisen voldoet die er aan gesteldworden. Het toestel is met de meeste zorg samengesteld,zodat u vele jaren zorgeloos uwwoning kunt verwarmen. Wij wensen u veelwarmte toe!Deze gebruikersinstructie is van toepassing opde Hoog Rendement Gaswandketels:– Nefit ProLine HRC 24/CW3;– Nefit ProLine HRC 24/CW4.Wijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/20083
1Veiligheid1 Veiligheid1.1 Algemene veiligheidsvoorschriftenIn dit document zijn veiligheidsvoorschriftenopgenomen. Het doel hiervan is hetwaarborgen van de veiligheid tijdens hetgebruik van dit product.Volg altijd alle in dit document vermelde(veiligheids-) voorschriften en instructies op!Gevaar door de explosie van brandbaregassenBij gasgeur bestaat explosiegevaar!V Geen open vuur! Niet roken!Geen aansteker gebruiken!V Vermijd vonkvorming! Gebruik geen elektrischeschakelaar, telefoon, stekker of bel!V Sluit de hoofdgaskraan.V Open ramen en deuren!V Waarschuw alle huisbewoners, maargebruik niet de elektrische bel!V Bel de gasdistributiemaatschappij op vanbuiten het gebouw!V Verlaat bij hoorbaar uitstromen onmiddellijkhet gebouw, voorkom betreden door derdenen informeer politie en brandweer van buitenhet gebouw.Brandgevaar door ontvlambare materialenof vloeistoffenV Ontvlambare materialen of vloeistoffenmogen niet in de buurt van het cv-toestelworden opgeslagen of gebruikt.Gevaar door koolmonoxidevorming (CO)Bij open opstelling kan door onvoldoende toevoervan verbrandingslucht het giftige gas koolmonoxidevrijkomen!V Plaats geen voorwerpen voor de ventilatieenluchttoevoeropeningen. Deze moeten altijdvrij zijn.V Sluit of verklein de ventilatie- en luchttoevoeropeningenin deuren, ramen en wandenniet af. Zorg bij inbouw van dichte ramenvoor voldoende ventilatie.Gevaar door elektrische stroom bijgeopend cv-toestelV Open in geen geval het cv-toestel.Gevaar door ondeskundig uitgevoerdewerkzaamheden aan het cv-toestelDe installatie-, inbedrijfsstellings-, inspectie-,onderhouds- en eventuele reparatiewerkzaamhedenmogen uitsluitend door erkende installateursworden uitgevoerd volgens de in deinstallatie-instructie vermelde (veiligheids-)voorschriften.Hierbij mag uitsluitend gebruik wordengemaakt van originele accessoires enonderdelen zoals die door de fabrikant zijn voorgeschreven.Onder een erkend installateur wordt verstaan:een installateur die, op grond van vakopleidingen ervaring, over voldoende installatietechnischekennis beschikt.Gevaar door lekkage van rookgassenV Schakel het cv-toestel uit ( fig. 11)!V Open ramen en deuren!V Informeer een erkend installateur.Nefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!4Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Veiligheid 11.2 Specifieke veiligheidsvoorschriftenNaast de in paragraaf 1.1 vermelde algemeneveiligheidsvoorschriften zijn in dit document ookspecifieke veiligheidsvoorschriften opgenomen.Deze voorschriften staan verspreid doorhet document en steeds aan het begin van hettekstgedeelte waarop ze betrekking hebben.Specifieke veiligheidsvoorschriften zijn herkenbaaraan een waarschuwingssymbool en eengrijze achtergrond. Het waarschuwingssymboolheeft een driehoekige vorm met daarin eenuitroepteken of een bliksemschicht (zie voorbeeldhieronder).De tekst van het veiligheidsvoorschrift is alsvolgt opgebouwd:– niveau van het gevaar;– omschrijving van het gevaar;– gevolgen van het gevaar (indien noodzakelijk);– maatregelen tegen het gevaar.Het niveau van het gevaar wordt met één van devolgende 3 signaalwoorden aangegeven:– Gevaar: zwaar letsel;– Waarschuwing: licht letsel/ zware materiëleschade;– Voorzichtig: lichte materiële schade.Vrijblijvende informatie wordt weergegeven meteen informatiesymbool en begrensd dooreen lijn erboven en eronder (zie voorbeeld hieronder).V Zie voor de garantiebepalingende meegeleverde garantiekaart.Waarschuwing: vorstgevaar!De cv-installatie kan als gevolgvan bijvoorbeeld een storing vanhet cv-toestel of van de stroomvoorzieningna enige tijd bevriezen.V Schakel het cv-toestel niet uit.Wijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/20085
2Productinformatie2 Productinformatie2.1 DocumentatieDeze gebruikersinstructie is van toepassing opde Hoog Rendement Gaswandketels:– Nefit ProLine HRC 24/CW3;– Nefit ProLine HRC 24/CW4.Het cv-toestel wordt geleverd inclusief installatie-instructie,gebruikersinstructie en een beknoptegebruikersinstructie.De gebruikersinstructies zijn bedoeld voor degebruiker en bevatten onder andere belangrijkeinformatie over de veilige inbedrijfname enbediening van het cv-toestel.De beknopte gebruikersinstructie kan in hetcv-toestel worden bewaard ( fig. 1, [1]).Hierdoor is deze altijd onder handbereik.Voor een optimaal veilig, economisch en milieuvriendelijkgebruik van het cv-toestel raden wij uaan deze gebruikersinstructie in acht te nemen.2.1.De installatie-instructie is bedoeld voor de installateuren bevat belangrijke informatie overde veilige en vakkundige installatie, inbedrijfname,bediening, inspectie, onderhoud en eventuelereparatie van het cv-toestel.Heeft u een idee voor verbetering of heeft uonregelmatigheden vastgesteld, dan kunt ucontact met ons opnemen. De adresgegevensvindt u op de achterzijde van dit document.Fig. 1beknopte gebruikersinstructie16 720 614 525-001.1TDNefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!6Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Productinformatie 22.2 ToesteltypenDit document heeft betrekking op de volgendetoesteltypen:– Nefit ProLine HRC 24/CW3;– Nefit ProLine HRC 24/CW4.De benaming van het cv-toestel is uit de volgendedelen samengesteld:– Nefit: fabrikant;– ProLine: typenaam;– HRC (Hoog Rendement Combiketel):cv-toestel met geïntegreerde warmwatervoorziening;– 24: nominaal cv-vermogen in [kW]( pag. 18);– CW: Comfort Warm water:onafhankelijk prestatielabel warmwatercomfort( pag. 8).2.3 GarantiebepalingenV Zie voor de garantiebepalingende meegeleverde garantiekaart.V Vul de garantiekaart direct nainstallatie in en stuur deze terugnaar het op de garantiekaartvermelde adres. Hierdoor wordteventuele aanspraak op fabrieksgarantieen/of inschakeling vanonze servicedienst eenvoudiger.Wijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/20087
2Productinformatie2.4 GaskeurlabelDe Hoog Rendement Gaswandketels NefitProLine HRC, dragen een gaskeurlabel. Dit iseen onafhankelijk prestatielabel dat door dekeuringsinstantie KIWA Gastec Certificationwordt toegekend aan die gasverbruikstoestellendie voldoen aan specifieke eisen met betrekkingtot een aantal doelmatigheids-,milieutechnische- en comfortaspecten.Het gaskeurlabel is onderverdeeld in de volgendelabels:HR-label (HR = Hoog Rendement verwarming)De Hoog Rendement Gaswandketels NefitProLine HRC zijn geclassificeerd met hetHR-label 107. Dit houdt in dat het rendementvan het cv-toestel tijdens cv-bedrijf 107 %(onderwaarde) is.Dit betekent dat het cv-toestel zuinig is metenergie, dus lagere energiekosten en beter voorhet milieu.Fig. 2Gaskeurlabel7 746 800 038-129.1RSDeze waarde (107 %) mag ook gebruikt wordenbij een EPN-berekening.HRww-label (HRww = Hoog RendementWarm Water)De Nefit ProLine HRC-toestellen beschikkenover het HRww-label.Het HRww-label geeft aan dat het cv-toestel opeen zuinige en efficiënte wijze warm water produceert,dus zonder verspilling van energie enwater.Het HRww-label mag gebruikt worden bij eenEPN-berekening.Nefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!8Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Productinformatie 2CW-label (CW = Comfort Warm WaterDe Nefit ProLine HRC-toestellen dragen eenCW-label. Dit is een prestatielabel dat aangeeftdat het toestel bij de bereiding van warm watervoldoet aan bepaalde toepassingsklassen voorComfort Warm Water.CW3:– een CW-tapdebiet van tenminste 6 l/min.van 60 °C,– een douchefunctie vanaf 3,6 tot tenminste6 l/min. van 60 °C (dit komt overeen met6 tot 10 l/min. bij 40 °C),– het vullen van een bad met 100 liter watervan 40 °C gemiddeld, binnen 12 minuten.CW4:– een CW-tapdebiet van tenminste 7,5 l/min.van 60 °C,– een douchefunctie vanaf 3,6 tot tenminste7,5 l/min. van 60 °C (dit komt overeen met6 tot 12,5 l/min. bij 40 °C),– het vullen van een bad met 120 liter watervan 40 °C gemiddeld, binnen 11 minuten.CW klasse 1)Praktijkwaarden2)Taphoeveelheid bij 60 °C (ΔT = 50 K) [l/min]Taphoeveelheid bij 40 °C (ΔT = 30 K) [l/min]GaskeurwaardenCW 2003CW tapdebiet [l/min]Specifieke leidinglengte [m] 3)Badvulling [l/min]Effectieve toestelwachttijd [s]Warmwaterzijdig drukverschil [kPa]Nefit ProLineHRC 24/CW33 6 10 6,0 23 11,4 7,1 14,3HRC 24/CW44 8 13 7,5 27 13,3 1,8 22,7Tabel 1 Gegevens CW-label1) Een classificatie van het toestel op basis vanGaskeur CW-certificatiemetingen.De meetresultaten worden aangeduid met decijfers 1 t/m 6.2) Praktijkwaarden bij combi-toestellen:Deze taphoeveelheid kan het toestel eindeloosblijven leveren.3) Maximale lengte van ongeïsoleerdedrinkwaterleidingen tussen het cv-toestel en eentappunt waarbij binnen 30 seconden eenblijvende temperatuurverhoging van tenminste35 °C is bereikt. Hierbij wordt uitgegaan van eendrinkwaterleiding met een inwendige diametervan Ø10 [mm].Wijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/20089
2ProductinformatieSV-label (SV = Schonere Verbranding)De Hoog Rendement Gaswandketels NefitProLine HRC-toestellen beschikken over eengeavanceerde brander. De NO X -uitstoot is hierdoorzo laag mogelijk en daardoor voldoet hetcv-toestel aan het gaskeurlabel Schonere Verbranding.NZ-label (NZ = Naverwarming Zonneboiler)Bij een zonne-energiesysteem zorgt de zondeels voor opwarmen van het water. Wanneerde zon niet (fel) genoeg schijnt, dient het sanitairewater naverwarmd te worden.De Nefit ProLine HRC-toestellen voldoen aande specifieke eisen voor die functie en zijn dusvoorzien van het NZ-label. Dit betekent:geschikt voor “Naverwarming Zonneboiler“.Bij cv-toestellen met warmwatervoorziening incombinatie met een zonne-energiesysteemmoet altijd na de ketel een thermostatischmengventiel zonder terugslagklep geplaatstworden. De maximale inlaattemperatuur bedraagt85 °C. Raadpleeg de instructie van hetzonne-energiesysteem voor meer details.Bij toepassing van een zonneboiler moet op hetcv-toestel een Nefit Solarsensor worden aangesloten.Indien het cv-toestel als naverwarmer van eenzonneboiler functioneert, dan mag in verbandmet het risico op vorming van de legionellabacteriehet warmwaterbedrijf ( par. 4.2.3,pag. 18) niet worden uitgeschakeld!De combinatie van dit cv-toestel met een Nefitzonneboiler, indien volgens voorschriften geïnstalleerd,voldoet aan het NZ-label.Nefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!10Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Voorschriften 33 Voorschriften3.1 CE-toepassingsgebiedHet cv-toestel voldoet aan de Europesenorm. Een kopie van de conformiteitsverklaringis bij defabrikant op te vragen. Voor adresgegevenszie de achterzijde van ditdocument.3.2 VoorschriftenWaarschuwing: schade aan decv-installatie door bevriezing metname tijdens langere afwezigheid!V Neem het cv-toestel niet uit bedrijf.V Open zoveel mogelijk radiatoren,convectoren etc. met namein koudere vertrekken, bijvoorbeeldradiatoren in de garage.V Stel de pompnadraaitijd in op“24 uur“ ( par. 4.2.3 "Instelmenu"op pag. 18).V Laat bij langere afwezigheid (bijvoorbeeldvakantie) regelmatigcontroleren of de cv-installatie inbedrijf is. De cv-installatie kanals gevolg van bijvoorbeeld eenstroomstoring, een gebrekkigegastoevoer, een toestelstoringenz. uitvallen. Indien dit tijdenseen vorstperiode gebeurt, dankan na enige tijd de cv-installatiebevriezen.V Indien dit niet kan worden gecontroleerd:Neem het cv-toesteluit bedrijf en tap de gehelecv-installatie en drinkwaterinstallatieaf ( par. 6.1).3.2.1 WaterkwaliteitCV-waterVoorzichtig: schade aan hetcv-toestel.Ongeschikt of vervuild cv-water kanleiden tot storingen in het cv-toestelen beschadiging van de warmtewisselaardoor o.a. slibvorming,corrosie of verkalking. Neem voormeer informatie contact op met deleverancier.V Spoel de installatie grondigvoorafgaand aan het vullen.V Gebruik als cv-water uitsluitendonbehandeld leidingwater.Grondwater is niet toegestaan.V Het is niet toegestaan waterbehandelingtoe te passen zoalso.a. pH-verhogende/verlagendemiddelen (chemische toevoegmiddelenen/of inhibitoren), antivriesen waterontharding.V De gemeten pH-waarde van hetcv-water dient tussen de 8,2 ende 9,5 te liggen.3.2.2 AfvalV Laat de componenten van de cv-installatie(bijv. het cv-toestel of de regeling) die vervangendienen te worden, via een bevoegdeinstantie op een milieuvriendelijke manierverwerken.Wijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200811
4Bediening4 Bediening4.1 Bedieningspaneel1 2 3 4 5 6 7 8Fig. 3Bedieningspaneel6 720 614 523-029.2DDC1 resettoets2 schoorsteenvegertoets3 infotoets4 display5 menutoets6 pijltoets omlaag7 pijltoets omhoog8 Service ConnectorHet cv-toestel is aan de voorzijde voorzien vaneen bedieningspaneel ( fig. 3).Aan de achterzijde van het bedieningspaneelbevindt zich een vakje met daarin de beknoptegebruikersinstructie van het cv-toestel( fig. 1).Het bedieningspaneel is voorzien van de volgendeelementen:InfotoetsMet de infotoets ( fig. 3, [3]) kan het infomenuworden geopend ( par. 4.2.2 Infomenu,pag. 14).DisplayOp de display ( fig. 3, [4]) worden gegevensweergegeven. Voor nadere uitleg over de weergavenop het display en hun betekenis ziepar. 4.2 Menustructuur, pag. 13.MenutoetsMet de menutoets ( fig. 3, [5]) kan het instelmenuworden geopend ( par. 4.2.3 Instelmenu,pag. 18).ResettoetsMet de resettoets ( fig. 3, [1]) kan hetcv-toestel tijdens een storing worden herstart( par. 8.4 Storingscode, pag. 32).SchoorsteenvegertoetsDe schoorsteenvegertoets ( fig. 3, [2]) isbedoeld voor de installateur.Nefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!12Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Bediening 4PijltoetsenMet de beide pijltoetsen ( fig. 3, [6] en [7])kan de menustructuur van het cv-toestel doorlopenworden. Daarnaast kunnen de beide pijltoetsenook worden gebruikt om instellingen inhet instelmenu te wijzigen.Service ConnectorDe Service Connector ( fig 3, [8]) is bedoeldvoor de installateur.4.2 MenustructuurDe bediening van het cv-toestel bestaat uit eenmenustructuur. Deze menustructuur is als volgtopgebouwd:– het beginscherm ( par. 4.2.1, pag. 14);– het infomenu ( par. 4.2.2, pag. 14);– het instelmenu ( par. 4.2.3, pag. 18);In het Infomenu kunnen gegevens uitsluitendworden uitgelezen. In het instelmenu kunnen instellingennaar wens worden gewijzigd.Wijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200813
4Bediening4.2.1 Het beginschermNadat de netstekker in de wandcontactdoos isgestoken, worden alle displaysegmenten gedurende1 seconde getoond. Daarna wordt ondernormale bedrijfsomstandigheden het beginscherm( tabel 2) weergegeven.Beginscherm1 secGemeten cv-watertemperatuur in graden Celsius [°C].Gemeten cv-waterdruk in [bar]. Deze weergave gaatknipperen zodra de cv-waterdruk te laag is.Het cv-toestel bevindt zich in schoorsteenvegerbedrijf.Het cv-toestel brandt en er wordt ionisatiestroomgemeten.Er is cv-vraag.Er is warmwatervraag.De cv-pomp draait.Dit symbool heeft bij dit cv-toestel geen functie.Er is een vergrendelende storing opgetreden of hetcv-toestel heeft service nodig.BeginschermTabel 2 Beginscherm4.2.2 InfomenuTabel 3 geeft een overzicht van het infomenu.In het infomenu kunnen gegevens uitsluitendworden uitgelezen. Ga hierbij alsvolgt te werk:V Open het infomenu door de de infotoetsin te drukken. De tekst "info" is gedurende1 seconde zichtbaar, ten tekendat het infomenu wordt geopend.V Doorloop het infomenu door één van debeide pijltoetsen in te drukken enlees de gewenste gegevens uit.V Verlaat het infomenu en ga terug naarhet beginscherm door de infotoetsopnieuw in te drukken. Zodra ergedurende 10 minuten geen toetsen ophet bedieningspaneel worden ingedrukt,wordt het infomenu automatischverlaten en teruggekeerd naar hetbeginscherm.Nefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!14Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Bediening 4InfomenuDe tekst "info" is gedurende 1 seconde zichtbaar, ten teken dat hetinfomenu wordt geopend.1 Ingestelde maximale cv-watertemperatuurIngestelde maximale cv-watertemperatuur tijdens cv-bedrijf in gradenCelsius [°C].Het cv-bedrijf is uitgeschakeld. Het cv-toestel komt niet inbedrijf zodra er cv-vraag is.2 Ingestelde warmwatertemperatuurIngestelde warmwatertemperatuur in graden Celsius [°C].Het warmwaterbedrijf is uitgeschakeld. Het cv-toestel komt niet inbedrijf zodra er warmwatervraag is.3 ServicecodeEen servicecode is alleen zichtbaar indien het cv-toestel service nodigheeft. Is dit niet het geval, dan gaat het infomenu automatisch verdernaar niveau 4 „Bedrijfs- of storingscode“. Voor een beknopt overzichtvan displaycodes en hun betekenis zie par. 8.1 op pagina 29.4 Bedrijfs- of storingscodeTijdens normale bedrijfssituaties is hier een bedrijfscode zichtbaar.In geval van een storing is hier een storingscode zichtbaar. Voor eencompleet overzicht van displaycodes en hun betekenis zie par. 8.1 oppagina 29.Tabel 3 InfomenuWijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200815
4Bediening5 Gemeten cv-waterdrukGemeten cv-waterdruk in [bar].6 Gemeten cv-watertemperatuurGemeten cv-watertemperatuur in graden Celsius [ºC].7 Gemeten uitstroomhoeveelheid warmwaterGemeten uitstroomhoeveelheid warm water in liters per minuut [l/min].8 Berekende cv-watertemperatuurBerekende cv-watertemperatuur (setpoint) in graden Celsius [ºC]tijdens cv-bedrijf of vorstbeveiliging.Berekende cv-watertemperatuur (setpoint) in graden Celsius [ºC]tijdens warmwaterbedrijf.Deze berekende cv-watertemperatuur wordt in beide gevallen afhankelijkvan de warmtevraag steeds opnieuw berekend door het cv-toestelof de regelaar. Het cv-toestel zal vervolgens proberen deze cv-watertemperatuurte bereiken.9 Gemeten ionisatiestroomTabel 3 InfomenuGemeten ionisatiestroom in micro-ampère [μA]. Zodra het cv-toestelbrandt, wordt er ionisatiestroom gemeten en wordt het vlamsymboolweergegeven.Nefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!16Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Bediening 410 Actuele brandervermogen11 Actuele pomptoerentalActueel brandervermogen in % tijdens cv-bedrijf.Nefit ProLine HRC 24/CW3: 23 - 100 %Nefit ProLine HRC 24/CW4: 23 - 100 %Actueel brandervermogen in % tijdens warmwaterbedrijf.Nefit ProLine HRC 24/CW3: 23 - 100 %Nefit ProLine HRC 24/CW4: 23 - 121 %Actuele pomptoerental in %.Tabel 3 InfomenuWijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200817
4Bediening4.2.3 InstelmenuGevaar: Levensgevaar door devorming van legionella-bacteriën!Om aan de verschillende comfortwensenper gebruiker te kunnenvoldoen beschikt uw cv-toestel overeen instelbare warmwatertemperatuur( tabel 4 "Instelmenu").Fabrieksmatig is deze warmwatertemperatuurop 60 °C ingesteldwaardoor legionella-vorming redelijkerwijsis uitgesloten. Indien hetcv-toestel op een lagere warmwatertemperatuurwordt ingesteld,dan moet rekening worden gehoudenmet een geringe kans op legionella-vorming.Bij dagelijks gebruik van warm wateris de kans op legionella-vormingin beide gevallen redelijkerwijs uitgesloten.V Indien langere tijd geen warmwater wordt gebruikt, bijvoorbeeldtijdens de vakantie: Stelhe t warmwaterbedrijf in op deEco-stand (tabel 4 "Instelmenu").V Open deze instelling door de menutoets2 seconden in te drukken. De instellingbegint te knipperen ten teken dat deze nukan worden gewijzigd.V Wijzig deze instelling naar wens door éénvan de beide pijltoetsen in te drukken.V Bevestig de gewijzigde instelling door demenutoets in te drukken. De instellingstopt nu met knipperen ten teken dat deze isbevestigd.V Verlaat het instelmenu en ga terug naar hetbeginscherm door de menutoets opnieuwin te drukken. Zodra er gedurende25 seconden geen toetsen op het bedieningspaneelworden ingedrukt, wordt hetinstelmenu automatisch verlaten en teruggekeerdnaar het beginscherm. Gewijzigde instellingenworden hierbij automatischbevestigd.Tabel 4 geeft een compleet overzicht van het instelmenu.In het instelmenu kunnen instellingennaar wens worden gewijzigd. Ga hierbij alsvolgt te werk:V Open het instelmenu door de menutoetsin te drukken. De tekst "menu" is gedurende1 seconde zichtbaar, ten teken dat hetinstelmenu wordt geopend.V Doorloop het instelmenu door één van debeide pijltoetsen in te drukken en ganaar de gewenste instelling die moet wordengewijzigd.Nefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!18Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Bediening 4InstelmenuDe tekst "menu" is gedurende 1 seconde zichtbaar, ten teken dat hetinstelmenu wordt geopend.1 CV-bedrijfHet cv-bedrijf is ingeschakeld. Het cv-toestel komt in bedrijf zodra ercv-vraag is.Fabrieksinstelling: OnHet cv-bedrijf is uitgeschakeld. Het cv-toestel komt niet in bedrijf zodraer cv-vraag is.2 Maximale cv-watertemperatuurMaximale cv-watertemperatuur tijdens cv-bedrijf in graden Celsius [°C].De in te stellen cv-watertemperatuur is afhankelijk van de soort cvinstallatie.Informeer bij de installateur over de in te stellen waarde.Instelbereik: 30 - 85 [°C]Fabrieksinstelling: 75 [°C]Voorbeeldinstellingen:40 °C Vloerverwarming75 °C - 85 [°C] Radiatoren85 °C Convectoren3 Maximaal cv-vermogenMaximaal cv-vermogen tijdens cv-bedrijf in kiloWatt [kW].Zowel bij het openen als bij het bevestigen van deze instelling wordt hetcv-vermogen gedurende 3 seconden weergegeven in [kW].Daarna wordt het cv-vermogen weergegeven in %. Het in te stellen cvvermogenis afhankelijk van de soort cv-installatie. Informeer bij deinstallateur over de in te stellen waarde.Tabel 4 InstelmenuMaximaal cv-vermogen tijdens cv-bedrijf in %.Instelbereik: 23 - 100 %Fabrieksinstelling: 75 %Wijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200819
4Bediening4 WarmwaterbedrijfHet warmwaterbedrijf is ingeschakeld en ingesteld op Comf-stand.De afkorting Comf staat voor comfortabel. Dit betekent dat de wachttijdvoor warm water minimaal is en het energieverbruik maximaal.Het warmwaterbedrijf is ingeschakeld en ingesteld op Norm-stand.De afkorting Norm staat voor normaal. Dit betekent dat zowel dewachttijd voor warm water als het energieverbruik normaal zijn.Fabrieksinstelling: "Norm". 1)Het warmwaterbedrijf is ingeschakeld en ingesteld op Eco-stand.De afkorting Eco staat voor economisch. Dit betekent dat de wachttijdvoor warm water maximaal is en het energieverbruik minimaal.Het warmwaterbedrijf is uitgeschakeld. Het cv-toestel komt niet inbedrijf zodra er warmwatervraag is.Let op: Indien het cv-toestel als naverwarmer van een zonneboiler functioneert,dan mag in verband met het risico op vorming van de legionellabacteriehet warmwaterbedrijf niet worden uitgeschakeld!5 WarmwatertemperatuurWarmwatertemperatuur in graden Celsius [°C].Instelbereik: 30 - 60 [°C]Fabrieksinstelling: 60 [°C] 1)Let op: Indien het cv-toestel als naverwarmer van een zonneboilerfunctioneert, dan mag in verband met het risico op vorming van delegionellabacterie de warmwatertemperatuur niet lager dan 60 °Cworden ingesteld!6 Minimale pomptoerentalMinimale pomptoerental in % tijdens cv-bedrijf en pompnadraaitijd.Instelbereik:50 %: minimaal pomptoerental51 - 99 %: gemiddeld pomptoerental100 %: maximaal pomptoerentalFabrieksinstelling: 50 %Het minimale pomptoerental is afhankelijk van de soort cv-installatie.Informeer bij de installateur over de in te stellen waarde.Tabel 4 InstelmenuNefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!20Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Bediening 47 Maximale pomptoerentalMaximale pomptoerental in % tijdens cv-bedrijf en pompnadraaitijd.Instelbereik:50 %: minimaal pomptoerental51 - 99 %: gemiddeld pomptoerental100 %: maximaal pomptoerentalFabrieksinstelling: 100 %Het maximale pomptoerental is afhankelijk van de soort cv-installatie.Informeer bij de installateur over de in te stellen waarde.8 PompnadraaitijdDe pompnadraaitijd in minuten (Min) na afloop van het cv-bedrijf.Instelbereik: 1 - 60 min/24 uurFabrieksinstelling: 1 minLet op: Indien er kans is op schade aan de cv-installatie door bevriezing,met name tijdens langere afwezigheid, stel dan de pompnadraaitijd inop 24 uur.De pompnadraaitijd in uur (Hour) na afloop van het cv-bedrijf.Tabel 4 Instelmenu1) Bij fabrieksinstelling presteert het cv-toestel conform de CW-classificatie.Wijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200821
4Bediening4.2.4 ToetsblokkeringOm het ongewenst wijzigen van de instellingendoor onbevoegden te voorkomen, kunnen detoetsen van het bedieningspaneel worden geblokkeerd.Ga hierbij als volgt te werk:V Activeer de toetsblokkering door gedurende5 seconden gelijktijdig de beide pijltoetseningedrukt te houden. Hierna zalhet woord “Lock” gedurende 5 seconden inde display worden weergegeven ten tekendat de toetsblokkering geactiveerd is.Uitsluitend het infomenu is tijdens de toetsblokkeringuitleesbaar, en de resettoetsis operationeel. Alle overige toetsen zijn nugeblokkeerd.V Deactiveer de toetsblokkering door vanuithet beginscherm opnieuw gedurende5 seconden gelijktijdig de beide pijltoetseningedrukt te houden. Het woord“Lock” zal even verschijnen in de display, enweer verdwijnen zodra de toetsblokkering isgedeactiveerd. Vervolgens zal het beginschermworden weergegeven.Fig. 4ToetsblokkeringNefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!22Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Inbedrijfname 55 Inbedrijfname5.1 Vullen en ontluchtencv-installatieVoorzichtig: Schade aan hetcv-toestel door oververhitting!V Vul en ontlucht de gehelecv-installatie voorafgaand aande inbedrijfname! ).Voorzichtig: Waterschade enmogelijk schade aan de overstortdoor te hoge cv-waterdruk!V Vul de cv-installatie nooit tot eencv-waterdruk hoger dan 2 bar.Zodra de cv-waterdruk te laag is, dan zal hetcv-toestel dit melden door een service- of storingscodeop de display weer te geven. Vooreen compleet overzicht van displaycodes enhun betekenis zie par. 8.1 op pagina 29. Een telage cv-waterdruk kan leiden tot het geheel ofgedeeltelijk uitvallen van het cv-toestel. Ga voorhet vullen en ontluchten van de cv-installatie alsvolgt te werk:V Draai, indien aanwezig, zowel het dopje vande automatische ontluchter aan de bovenzijdevan het cv-toestel ( fig. 5) als die van deautomatische pompontluchter één omwentelingopen.Fig. 5Automatische ontluchter6 720 614 523-075.2DDCWijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200823
5InbedrijfnameV Verwijder de afdekdop van de vul- en aftapkraan.V Sluit de ene aansluiting van de vulslang aanop de waterkraan en vul de slang met water( fig. 6, [1]).V Sluit de andere aansluiting van de vulslangaan op de vul- en aftapkraan ( fig. 6, [2]).V Neem het cv-toestel in bedrijf door de netstekkerin de wandcontactdoos te steken( fig. 10).V Draai de vul- en aftapkraan ( fig. 6, [1]) volledigopen.216 720 614 523-074.1DDCFig. 6Vullen cv-installatieV Vul de cv-installatie langzaam door de waterkraaneen klein beetje te openen. Lees hierbijde cv-waterdruk af op de display( fig. 7) en sluit de waterkraan zodra decv-waterdruk ongeveer 1,5 bar bedraagt.Zodra de cv-waterdruk 1,0 bar of hoger is,begint de cv-pomp te draaien en komt hetcv-toestel mogelijk in bedrijf.V Ontlucht alle verwarmingslichamen (radiatoren,convectoren etc.) in de cv-installatie.Begin hierbij op de laagste verdieping in hetpand, en ga steeds één verdieping hoger.Hierbij komt een klein beetje cv-water vrij.Houd daarom emmer of dweil bij de hand( fig. 8).V Lees opnieuw de cv-waterdruk af op de display.Indien de druk lager is dan 1,0 bar, vuldan bij zoals hierboven omschreven.Fig. 7Fig. 8Aflezen cv-waterdruk6 720 614 523-024.1TDOntluchten verwarmingslichamenNefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!24Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
V Sluit de vul- en aftapkraan.V Verwijder de vulslang. Hierbij komt een kleinbeetje water vrij. Houd daarom emmer ofdweil bij de hand.V Schroef de afdekdop op de vul- en aftapkraan.Na inbedrijfname van het cv-toestel zal decv-waterdruk gedurende een beginperiode vanenkele weken steeds verder zakken. Dit wordtveroorzaakt door het ontsnappen van lucht uitde cv-installatie via koppelingen en (automatische)ontluchters. Ook zuurstof dat opgelost isin het verse cv-water, zal naar verloop van tijd uithet cv-water trekken en ervoor zorgen dat dedruk in de cv-installatie daalt. Indien de cv-installatiena deze beginperiode nog steeds vaakbijgevuld moet worden, dan is er vermoedelijksprake van waterverlies als gevolg van lekkageof een defect expansievat. In dit geval is het belangrijkom de oorzaak zo snel mogelijk weg tenemen.Wijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200825
Inbedrijfname5.2 InbedrijfnameV Open de gaskraan langzaam, door deze een¼ omwenteling linksom te draaien (fig. 9,[1]). In de positie “open“ staat de knop vande gaskraan verticaal.1. 2.6 720 614 523-073.1DDCFig. 9openen (1) en sluiten (2) gaskraanV Neem het cv-toestel in bedrijf door de netstekkerin de wandcontactdoos te steken( fig. 10).V Creëer een warmtevraag, door de kamerthermostaatvoldoende hoog in te stellen.6 720 614 523-015.1DDCFig. 10Netstekker in wandcontactdoosNefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!26Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
6 Uitbedrijfname6.1 UitbedrijfnameV Neem het cv-toestel uit bedrijf door de netstekkeruit de wandcontactdoos te halen( fig. 11).V Sluit de hoofdgaskraan of de toestelgaskraan( fig. 9, [2]).Waarschuwing: Schade aan decv-installatie door bevriezing!Indien het cv-toestel tijdens eenvorstperiode uit bedrijf wordt genomen,dan kan na enige tijd de cv-installatiebevriezen.V Tap de gehele cv-installatie af.Doe dit op het laagste punt vande cv-installatie met behulp vande vul- en aftapkraan of aan eenradiator ( fig. 12). Daarbijmoeten de (automatische) ontluchtersop het hoogste puntvan de cv-installatie geopend tezijn.V Tap de gehele drinkwaterinstallatieaf. Doe dit op het laagstepunt van de drinkwaterinstallatie.Fig. 116 720 614 523-016.1DDCNetstekker uit wandcontactdoosFig. 12Aftappen cv-installatie6 720 614 523-025.1TDWijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200827
7Inspectie en onderhoud7 Inspectie en onderhoud7.1 Inspectie-/onderhoudsfrequentieGevaar: Levensgevaar doorgebrekkig onderhoud!Gebrekkig onderhoud van hetcv-toestel kan leiden tot een hogergasverbruik, een kortere levensduuren een onveilige werking van hetcv-toestel. Ook een eventuele aanspraakop fabrieksgarantie kan doorgebrekkig onderhoud van hetcv-toestel worden afgewezen.V Laat het cv-toestel eenmaal perjaar door een erkend installatieofservicebedrijf inspecteren enindien nodig onderhouden.Sluit bij voorkeur een onderhoudscontractaf.7.2 Reinigingen mantelVoorzichtig: Schade aan hetcv-toestel door gebruik van verkeerdereinigingsmiddelen.V Reinig de mantel van het cv-toesteluitsluitend met een vochtigedoek en eventueel met zeep.Gebruik in geen geval schurendeof agressieve reinigingsmiddelendie de lak of kunststofdelenkunnen aantasten.Nefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!28Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Displaycodes 88 Displaycodes8.1 Soorten displaycodesEen displaycode zegt iets over de status vanhet cv-toestel. Displaycodes worden direct inhet beginscherm weergegeven of zijn via hetinfomenu ( par. 4.2.2, pag. 14) op te roepen.Ga hierbij als volgt te werk:V Open het infomenu ( par. 4.2.2, pag. 14).V Ga in het infomenu naar het niveau van dedisplaycode. Dit kan niveau 3 of 4 zijn.V Lees de displaycode uit en zoek de betekenishiervan op ( tabel 5, 6 of 7).Er zijn 3 soorten displaycodes:– bedrijfscode ( par. 8.2);– servicecode ( par. 8.3);– storingscode ( par. 8.4).Een bedrijfs- en een servicecode bestaanuitsluitend uit een hoofdcode, bijvoorbeeld[3/a\| . Een storingscode bestaat daarnaast ookuit een subcode, bijvoorbeeld [2/0/7| .8.2 BedrijfscodeEen bedrijfscode zegt iets over de normalebedrijfsomstandigheden van het cv-toestel.Tabel 5 geeft een overzicht van de bedrijfscodes.Wijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200829
8DisplaycodesBedrijfscodeBetekenis–/=/0/5/8 CV-/warmwaterbebrijf[-/h/\|[=/h/\|Het cv-toestel bevindt zich in cv-bedrijf.Het cv-toestel bevindt zich in warmwaterbedrijf.[0/a/\| Het antipendelprogramma is geactiveerd. Dit wordt geactiveerd indien er vakerdan 1x per 10 minuten een warmtevraag van een aan/uit- of een ModuLineregelingis geweest. Dit betekent dat het cv-toestel op zijn vroegst 10 minutenna de eerste branderstart opnieuw kan starten.[0/c/\| Het cv-toestel bereidt zich voor op een branderstart na het ontstaan van eenwarmtevraag cv of een warmtevraag warmwater. De ventilator en pomp wordengestart. De ionisatie-/ontstekingselektrode wordt aangestuurd.[0/e/\| Het tijdsproportionele programma is geactiveerd.Het tijdsproportionele programma wordt geactiveerd zodra de vermogensvraagvan de modulerende regeling lager is dan de ondergrens van het toestelvermogen.Tijdens het tijdsproportionele programma wordt de brander, gedurende eenperiode van 10 minuten, afwisselend in- en uitgeschakeld. De tijdsduur gedurendewelke de brander wordt ingeschakeld, is afhankelijk van het verschil tussende vermogensvraag van de modulerende regeling en de ondergrens van het toestelvermogen.Zodra de brander is ingeschakeld, brandt het cv-toestel op minimaalvermogen, in het display van het bedieningspaneel wordt [-/h/\| weergegeven.Zodra de brander is uitgeschakeld wordt de bedrijfscode [0/e/\| in het displayweergegeven.Het tijdsproportionele programma wordt direct gedeactiveerd zodra de vermogensvraagvan de modulerende regeling hoger is dan de ondergrens van hettoestelvermogen.Voorbeeld: het toestelvermogen is 25 kW, de ondergrens van het toestelvermogenis 20 % en de vermogensvraag van de modulerende regeling is 5 %. Debrandtijd is dus een kwart van de totale periode van 10 minuten, dus de brandtijdis 2,5 minuut.De uittijd is dan 10 min. - 2,5 min. = 7,5 minuut.[0/h/\] Het cv-toestel staat stand-by. Er is geen warmtevraag.[0/l/\| Het gasregelblok wordt aangestuurd.Tabel 5 BedrijfscodesNefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!30Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Displaycodes 8Bedrijfscode Betekenis–/=/0/5/8 CV-/warmwaterbebrijf[0/u/\| Het cv-toestel wordt opgestart na het inschakelen van de netspanning of na hetuitvoeren van een reset.Start van de waterzijdige stromingscontrole: de pomp probeert maximaal 4 keerom waterstroming tot stand te brengen. Deze code wordt gedurende maximaal4 minuten op het display weergegeven.[0/y/\| Het aanvoergedeelte van de bi-sensor of de aanvoersensor heeft een actuele cvwatertemperatuurgemeten, die hoger is dan de op het bedieningspaneel ingesteldecv-watertemperatuur, of die hoger is dan de berekende cv-watertemperatuurvolgens de stooklijn, of die hoger is dan de berekende cv-watertemperatuurvoor warmwaterbedrijf.Opmerking: afhankelijk van het type cv-toestel is deze voorzien van een aanvoersensorof een bi-sensor.[5/h/\| Componenttestfase via de Nefit Service Tool.[8/y/\| Het externe schakelcontact is geopend.Tabel 58.3 ServicecodeZodra eventueel service verleend moet worden,wordt een servicecode direct in het beginscherm(par. 4.2.1, pag. 14) weergegeven.Tijdens een servicecode functioneert hetcv-toestel normaal, maar indien op korte termijngeen service wordt verleend, dan kan dit uiteindelijkleiden tot een storing en daardoor het uitvallenvan het cv-toestel. Tabel 6 geeft eenoverzicht van de servicecodes.ServicecodeBedrijfscodesBetekenis[h/7/\| De cv-waterdruk is te laag, lager dan 0,8 bar. Zodra de cv-waterdruk 1 bar of meerbedraagt, verdwijnt de displaycode [h/\/7|. Zodra de cv-waterdruk onder de0,4 bar komt, wordt het vermogen zowel voor cv-bedrijf als voor warmwaterbedrijfbeperkt.Tabel 6 ServicecodesWijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200831
8Displaycodes8.4 StoringscodeZodra een eventuele storing is opgetreden,wordt een storingscode direct in het beginscherm(par. 4.2.1, pag. 14) weergegeven.Tijdens een storingscode functioneert hetcv-toestel niet meer en moet de storing zo snelmogelijk worden verholpen. Tabel 7 geeft eenoverzicht van de storingscodes.Er zijn 2 soorten storingscodes:– blokkerende storingscode;– vergrendelende storingscode.Een blokkerende storingscode is geen ernstigestoringscode. Daarom hoeft een blokkerendestoring niet gereset te worden. Deze verdwijntin de meeste gevallen vanzelf, of zodra de storingis verholpen.Zodra een ernstige storing is opgetreden,wordt het cv-toestel om veiligheidsredenen uitgeschakelden vergrendeld. Dit is herkenbaaraan het knipperen van de storingscode. Om hetcv-toestel te ontgrendelen moet het cv-toestelgereset worden. Ga hierbij als volgt te werk:V Druk de resettoets (fig. 3, [1]) in totdat„[\/r/e|“ in de display wordt weergegeven.In veel gevallen zal het cv-toestel na het resettenweer normaal functioneren, maar in sommigegevallen is de storing hardnekking en zaldeze eerst moeten worden verholpen.Nefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!32Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
Displaycodes 8HoofdcodeSubcodeBetekenisStoringscodes1 Rookgassensor[1/a/\| [3/1/6| De temperatuur van de rookgassensor is te hoog.[1/p/\| [3/4/6|[1/u/\| [3/1/7| De contacten van de rookgassensor zijn kortgesloten.2 Waterstroming/waterdruk[2/e/\| [2/0/7| De cv-waterdruk is te laag, lager dan 0,2 bar. Zowel het cv-toestel als de pompkomen niet in bedrijf.Zodra de cv-waterdruk 1 bar of meer bedraagt, verdwijnt de displaycode[2/e/\| [2/0/7| en komen zowel het cv-toestel als de pomp in bedrijf.Zodra de cv-waterdruk onder de 0,4 bar komt, wordt het vermogen zowel voorcv-bedrijf als voor warmwaterbedrijf beperkt.[2/l/\| [3/2/9| De druksensor heeft na vier pogingen onvoldoende cv-zijdige drukverhoging (waterstroming)kunnen meten. Deze controle wordt ca. elke 5 min. herhaald, totdatwel voldoende cv-zijdige drukverhoging wordt gemeten.6 Vlambewaking[6/a/\| [2/2/7| Vergrendelende storingscode: er is onvoldoende vlamvorming (ionisatiestroom)gemeten tijdens de vierde ontstekingspoging van de brander.7 Netspanning[7/c/\| Vergrendelende storingscode: de netspanning is tijdens een vergrendelendestoring onderbroken geweest.8 Extern schakelcontact[8/y/\| [2/3/2| Bedrijfscode: het externe schakelcontact is geopend.rE Reset[r/e/\| Reset wordt uitgevoerd. Deze code verschijnt na het drukken van de resettoets“c“ 5 seconden lang op het display.Tabel 7 StoringscodesWijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200833
NotitiesNefit B.V. • http://www.nefit.nlWijzigingen op grond van technische verbeteringen voorbehouden!34Gebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/2008
NotitiesWijzigingen op grond van technische verbeteringen voorbehouden!Nefit B.V. • http://www.nefit.nlGebruikersinstructie Hoog Rendementsketel Nefit ProLine HRC 24/CW3 en CW4 • uitgave 02/200835
Nefit B.V., Postbus 3, 7400 AA DeventerDealerLine: 0570 - 67 85 66Consumenten Infolijn: 0570 - 67 85 00Fax: 0570 - 67 85 86Internet: www.nefit.nl6 720 614 525 (02/2008) 7415C
