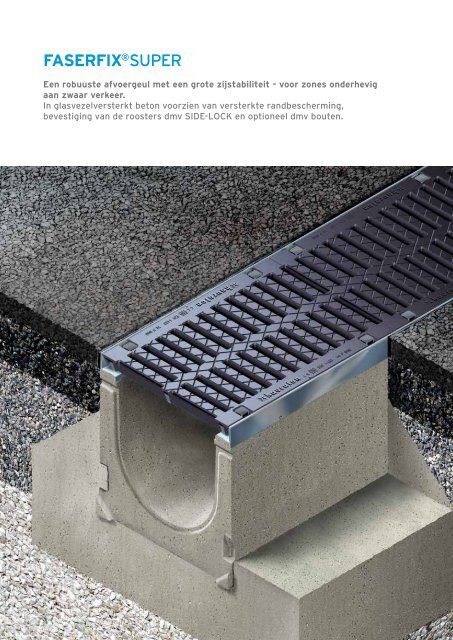

faserfix ® superEen robuuste afvoergeul met een grote zijstabiliteit - voor zones onderhevigaan zwaar verkeer.In glasvezelversterkt beton voorzien van versterkte randbescherming,bevestiging van de roosters dmv Side-Lock en optioneel dmv bouten.36

faserfix ® superEen robuuste afvoergeul met een grote zijstabiliteit - voor zones onderhevigaan zwaar verkeer.In glasvezelversterkt beton voorzien van versterkte randbescherming,bevestiging van de roosters dmv Side-Lock en optioneel dmv bouten.FASERFIX ® SUPER-goten voldoen aan EN 1433 met CEmarkeringen zijn geschikt voor toepassing in de volgendebelastingsklasses:Klasse A 15, belasting 15 kNVoetgangerszones / plaatsen waar enkel voetgangersen fietsers zijn toegelaten.Klasse B 125, belasting 125 kNTrottoirs en voetgangerszones, parkings enparkeerplaatsen voor auto’s.Klasse C 250, belasting 250 kNAlle voetgangerszones en zones toegankelijk voorgehandicaptenverkeer, met een beperkte doorgangvan leveringsvoertuigen zoals vrachtwagens, bussenaan beperkte snelheid.Klasse D 400, belasting 400 kNAfvoergoten voor wegen en zones toegankelijk voor elktype van wegverkeer.Klasse E 600, belasting 600 kNZones, gebieden en terreinen onderhevig aan zwaarindustrieel verkeer (industriezones, havens,containerterminals, ..).2Klasse F 900, belasting 900 kNSpecifieke terreinen en plaatsen onderhevig aan zéérhoge belasting zoals start- en landingsbanen op vliegvelden,zéér intensief gebruik van heftrucks en anderevoertuigen voorzien van wielen met een kleine diameter.1438

RECYFIX ®PLUS XFASERFIX ®KS4FASERFIX ®SUPERAfdekroosters voor afvoergoten FASERFIX ® SUPER31Goten van vezelversterkt beton,volgens EN 1433, CE-conformmet veiligheidsvoeg, stalenrandbescherming en schroeflozesnelvergrendeling SIDE-LOCKmet messinggroefverbindingvoor nauwkeurige montage.2Talrijke afdekkingsvarianten, bijv.GUGI-gietijzeren mazenroosters.3Zandvanger met 3-zijdigekanaalaansluitingsmogelijkheid,uitneembare zeef, geïntegreerdePVC-mof en dichting.4Sluitstuk en afwateringsschijf.RECYFIX ®NCRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTBelastingsklasseGUGI-Gietijzerenmazenroosters*Gietijzerenmazenroosters30x15*C 250 300 300D 400GUGI-Gietijzerensleuvenroosters*100, 150, 200, 300, 400,500Gesloten gietijzerendeksels*E 600 150, 200, 300, 400 500 150, 200, 300, 400, 500RECYFIX ®PLUSLINEFIX ® TERRAFIX ® RECYFIX ®PROF 900 100 150, 200, 300, 400, 500*aanduiding in nominale breedte❙ 06/2013 39

FASERFIX ® SUPER 100AfvoergotenFASERFIX ® SUPER 100, lijngootelement met verzinkt stalen randbescherming,met snelvergrendeling SIDE-LOCK,Type 01tot belastingsklasse F 900Type 01Type 010LengtemmBreedtemmHoogtemmAfwateringsdoorsnedecm²GewichtkgType 01 1000 190 190 80 52,0 6000Type 05 1000 190 210 125 54,0 6041Type 010 1000 190 235 125 61,0 6042Type 020 1000 190 285 175 72,0 6044Type 0105 500 190 190 80 25,3 6049Type 01005 500 190 235 125 31,0 6050ArtikelnrFASERFIX ® SUPER 100 met gietijzeren randbescherming, tot belastingsklasse F 900Roosters vastgeschroefd*Type 010Type 020LengtemmBreedtemmHoogtemmAfwateringsdoorsnedecm²GewichtkgType 01 1000 190 190 80 53,4 1400Type 010 1000 190 235 125 62,4 1442Type 020 1000 190 285 175 73,4 1444ArtikelnrType 01005 500 190 235 125 31,2 1450*SIDE-LOCK bevestiging niet verkrijgbaar op gietijzeren randbescherming40

FASERFIX ® SUPER 100AfdekroostersFASERFIX ® SUPER 100, klasse D 400*Gietijzeren rooster, sleufbreedte95x16, zwartFASERFIX ®KSFASERFIX ®SUPERRECYFIX ®PLUSRECYFIX ®NCRECYFIX ®PLUS XLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGietijzeren rooster, sleufbreedte 95x16, zwart 500 177 40 363 5,7 6063Gietijzeren rooster, sleufbreedte 160x20, zwart, KTL-gecoat 500 177 40 363 6,1 6663* De weerstandsklasse D is niet geschikt bij het plaatsen van afvoergoten in het wegdek van (auto) snelwegenFASERFIX ® SUPER 100, klasse F 900GUGI-gietijzeren mazenrooster,mazenbreedte 15x26, zwartArtikelnrRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGUGI-gietijzeren mazenrooster, mazenbreedte 15x26, zwart 500 177 40 494 7,7 6060ArtikelnrLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 41

FASERFIX ® SUPER 100ToebehorenFASERFIX ® SUPER 100Zandvanger metverzinkt stalen emmerSifon DN 160, uitwendigVuilvangemmer (zeef)voor onderuitlaatDN 110Sluitstuk type 01en 0105,verzinkt staalSluitstuk type 010,verzinkt staalAfwateringsschijf type010, verzinkt staal, metPVC-mof DN 110Afwateringsschijf type 020,verzinkt staal, metPVC-mof DN 110LengtemmBreedtemmHoogtemmGewichtkgArtikelnr.Zandvanger met verzinkt stalen emmer 500 190 522 59,0 6052Zandvanger met gietijzeren randbescherming en emmer 500 190 522 62,1 1452Sifon DN 160, uitwendig - - - 2,0 960Sifon DN 110 voor onderuitlaat - - - 0,2 964Vuilvangemmer (zeef) voor onderuitlaat DN 110 - - - 0,1 40293Sluitstuk type 01 en 0105, verzinkt staal - 190 190 0,5 6081Sluitstuk type 010, verzinkt staal - 190 210 0,6 6082Sluitstuk type 020, verzinkt staal - 190 260 0,8 6083Afwateringsschijf type 010, verzinkt staal, met PVC-uitloop DN 110 - 190 210 0,7 6092Afwateringsschijf type 020, verzinkt staal, met PVC-uitloop DN 110 - 190 260 0,8 6093Schroefbout, RVS, voor roosterbevestiging M 10x45, RVS (8 st./lm.) 45 - - 0,1 91604PVC-kapje (8 st./lm.) - - - 0,1 9110042

RECYFIX ®NCRECYFIX ®PLUS XFASERFIX ®KSFASERFIX ® SUPER 100FASERFIX ®SUPERPVC-mof DN 110Plaatsingshulp (2 stuksvoor het plaatsen vangoten noodzakelijk)Voegmateriaal Masterflex700 FR Gun Grade,patroon 450 mlRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICVergrendelingssysteem,kabelbuizen in de bodem vande lijngoot (2 st./lm.)RECYFIX ®FASERFIX ®HICAP ® BIGLengtemmBreedtemmHoogtemmGewichtkgArtikelnr.Doorboring DN 110 - - - 0,1 VLU8110Doorboring + PVC-mof DN 110 - - - 0,1 VLU8110PDoorboring + HDPE-mof DN 110 - - - 0,1 VLU8110EVoegmateriaal Masterflex 700 FR Gun Grade, patroon 450 ml* - - - 1,0 19000Primer MASTERFLEX 700 A SP, inhoud 1000 ml - - - 1,2 20000Primer Masterflex 700 FE (staal), inhoud 1000 ml - - - 1,1 19950Verwerkingsset voor voegmateriaal Masterflex 700 WW Gun Grade - - - 3,1 10025Vergrendelingssysteem, kabelbuizen in de bodem vande lijngoot (2 st./lm.)- - - 0,1 703Staafstalen voor vergrendelingssysteem (2 st./lm.) - - - 0,1 704Plaatsingshulp (2 stuks voor het plaatsen van goten noodzakelijk) - - - 1,0 705Transportanker (4 stuks noodzakelijk voor het plaatsen van 1m lijngoot) - - - 0,1 701* Verbruik voor een afvoergeul type 020: ongeveer 85 ml per voeg.RECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®PLUSLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 43

FASERFIX ® SUPER 150AfvoergotenFASERFIX ® SUPER 150, lijngootelement met verzinkt stalen randbescherming,met snelvergrendeling SIDE-LOCK, tot belastingsklasse F 900Type 01 Types 01 - 010 - 020Type 01E - 010E - 020EType 01ELengtemmBreedtemmHoogtemmAfwateringsdoorsnedecm²GewichtkgType 01 1000 240 255 212 77,0 2000Type 010 1000 240 309 289 89,0 2042Type 020 1000 240 369 383 103,0 2044Type 0105 500 240 255 212 37,0 2049Type 01E 1000 240 255 223 80,0 2105Type 010E 1000 240 309 301 93,5 2106Type 020E 1000 240 369 387 105,0 2107ArtikelnrFASERFIX ® SUPER 150 met gietijzeren randbescherming, tot belastingsklasse F 900Roosters vastgeschroefd*Type 01Type 01 - 010 - 020LengtemmBreedtemmHoogtemmAfwateringsdoorsnedecm²GewichtkgType 01 1000 240 255 212 78,4 2400Type 010 1000 240 309 289 90,4 2442Type 020 1000 240 369 383 104,4 2444Type 0105 500 240 255 212 39,2 2449Artikelnr*SIDE-LOCK bevestiging niet verkrijgbaar op gietijzeren randbescherming44

FASERFIX ® SUPER 150AfdekroostersFASERFIX ® SUPER 150, klasse D 400*Gietijzeren rooster, sleufbreedte 145x21FASERFIX ®KSFASERFIX ®SUPERRECYFIX ®PLUSRECYFIX ®NCRECYFIX ®PLUS XLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGietijzeren rooster, sleufbreedte 145x21 500 225 40 710 8,1 2063* De weerstandsklasse D is niet geschikt bij het plaatsen van afvoergoten in het wegdek van (auto) snelwegenArtikelnrRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGFASERFIX ® SUPER 150, klasse E 600GUGI-gietijzeren mazenrooster,mazenbreedte 14x22, zwartGietijzeren gesloten deksel,zwartRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGUGI-gietijzeren mazenrooster, mazenbreedte 14x22, zwart 500 227 40 628 11,5 2068Gietijzeren gesloten deksel, zwart 500 227 40 - 10,7 2262ArtikelnrLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 45

FASERFIX ® SUPER 150FASERFIX ® SUPER 150, klasse F 900Gietijzeren rooster, sleufbreedte145x21, zwartLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgArtikelnrGietijzeren rooster, sleufbreedte 145x21, zwart 500 227 40 710 9,8 206146

FASERFIX ® SUPER 150ToebehorenFASERFIX ® SUPER 150FASERFIX ®KSFASERFIX ®SUPERRECYFIX ®PLUS XZandvanger metverzinkt stalen emmerSifon DN 160,uitwendigRECYFIX ®NCRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICSluitstuk type 0105 en 01,verzinkt staalAfwateringsschijf type 0105et 01, verzinkt staal, metPVC-mof DN 160Afwateringsschijf type 020,verzinkt staal, met PVC-mofDN 160LengtemmBreedtemmHoogtemmPlaatsingshulp (2 stuksvoor het plaatsen vangoten noodzakelijk)GewichtkgArtikel nrZandvanger met verzinkt stalen emmer 500 240 590 93,0 2052Zandvanger met gietijzeren randbescherming en emmer in verzinkt staal 500 240 590 92,7 2452Sifon DN 160, uitwendig - - - 2,0 960Sluitstuk type 0105 en 01, verzinkt staal - 240 255 0,9 2081Sluitstuk type 010, verzinkt staal - 240 309 1,1 2082Sluitstuk type 020, verzinkt staal - 240 369 1,4 2083Afwateringsschijf type 0105 et 01, verzinkt staal, met PVC-mof DN 160 - 240 255 1,0 2091Afwateringsschijf type 010, verzinkt staal, met PVC-mof DN 160 - 240 309 1,2 2092Afwateringsschijf type 020, verzinkt staal, met PVC-mof DN 160 - 240 369 1,7 2093Schroefbout, RVS, voor roosterbevestiging M 10x45, RVS (8 st./lm.) 45 - - 0,1 91604PVC-kapje (8 st./lm.) - - - 0,1 91100Doorboring DN 110 - - - 0,1 VLU11110Doorboring DN 160 - - - 0,1 VLU11160Doorboring + PVC-mof DN 110* - - - 0,1 VLU11110PDoorboring + PVC-mof DN 160* - - - 0,1 VLU11160PDoorboring + HDPE-mof DN 110* - - - 0,1 VLU11110EDoorboring + HDPE-mof DN 160* - - - 0,1 VLU11160EVoegmateriaal Masterflex 700 FR Gun Grade, patroon 450 ml** - - - 1,0 19000Primer MASTERFLEX 700 A SP, inhoud 1000 ml - - - 1,2 20000Primer Masterflex 700 FE (staal), inhoud 1000 ml - - - 1,1 19950Verwerkingsset voor voegmateriaal Masterflex 700 WW Gun Grade - - - 3,1 10025Vergrendelingssysteem, kabelbuizen in de bodem vande lijngoot (2 st./lm.)- - - 0,1 703Staafstalen voor vergrendelingssysteem (2 st./lm.) - - - 0,1 704Plaatsingshulp (2 stuks voor het plaatsen van goten noodzakelijk) - - - 1,3 136018Transportanker (4 stuks noodzakelijk voor het plaatsen van 1m lijngoot) - - - 0,1 701RECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®PLUSLINEFIX ® TERRAFIX ® RECYFIX ®PRO* Moffen in PVC of PEHD mogelijk volgens aanwijzingen op het plan.** Verbruik voor een afvoergeul type 020: ongeveer 94 ml per voeg.❙ 06/2013 47

FASERFIX ® SUPER 200AfvoergotenFASERFIX ® SUPER 200, lijngootelement met verzinkt stalen randbescherming,met snelvergrendeling SIDE-LOCK, tot belastingsklasse F 900Type 01 Type 01 - 010 - 020Type 01E - 010E - 020EType 01ELengtemmBreedtemmHoogtemmAfwateringsdoorsnedecm²GewichtkgType 01 1000 290 305 362 99,0 3000Type 010 1000 290 350 447 114,0 3042Type 020 1000 290 400 552 125,0 3044Type 0105 500 290 305 362 49,0 3049Type 01E 1000 290 305 386 104,5 3105Type 010E 1000 290 350 473 113,5 3106Type 020E 1000 290 400 568 124,5 3107ArtikelnrFASERFIX ® SUPER 200 met gietijzeren randbescherming, tot belastingsklasse F 900Roosters vastgeschroefd*Type 01Type 01 - 010 - 20LengtemmBreedtemmHoogtemmAfwateringsdoorsnedecm²GewichtkgType 01 1000 290 305 362 100,4 3400Type 010 1000 290 350 447 115,4 3442Type 020 1000 290 400 552 126,4 3444Type 0105 500 290 305 362 50,2 3449Artikelnr*SIDE-LOCK bevestiging niet verkrijgbaar op gietijzeren randbescherming48

FASERFIX ® SUPER 200AfdekroostersFASERFIX ® SUPER 200, klasse D 400*Gietijzeren rooster,sleufbreedte 170x21, zwartFASERFIX ®KSFASERFIX ®SUPERRECYFIX ®PLUS XRECYFIX ®PLUSRECYFIX ®NCLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGietijzeren rooster, sleufbreedte 170x21, zwart 500 279 40 833 9,6 3063* De weerstandsklasse D is niet geschikt bij het plaatsen van afvoergoten in het wegdek van (auto) snelwegenArtikelnrRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGFASERFIX ® SUPER 200, klasse E 600GUGI-gietijzeren mazenrooster, mazenbreedte13x18, zwartGietijzeren gesloten deksel,zwartRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGUGI-gietijzeren mazenrooster, mazenbreedte 13x18, zwart 500 279 40 818 13,8 3068Gietijzeren gesloten deksel, zwart 500 279 40 - 13,4 3262ArtikelnrLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 49

FASERFIX ® SUPER 200FASERFIX ® SUPER 200, klasse F 900Gietijzeren rooster,sleufbreedte 170x21, zwartLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgArtikelnrGietijzeren rooster, sleufbreedte 170x21, zwart 500 279 40 833 13,6 306150

FASERFIX ® SUPER 200ToebehorenFASERFIX ® SUPER 200RECYFIX ®PLUS XFASERFIX ®KSFASERFIX ®SUPERZandvanger met randbeschermingen emmer in verzinkt staal, zonder sifon, zonder roosterZandvanger, 2-delig, met randbeschermingen emmer in verzinkt staal, zonder sifon, zonder roosterRECYFIX ®NCSluitstuk type 0105 en 01,verzinkt staalAfwateringsschijf type 0105en 01, verzinkt staal,met PVC-mof DN 160DoorboringDN 110-160-200LengtemmBreedtemmPVC-mof DN 110-160-200HoogtemmGewichtkgArtikelnr.Zandvanger met randbesch. en emmer in verz. st., zonder sifon, zonder rooster 500 290 582 92,0 3052Zandvanger, 2-delig, met verz. randbesch. en emmer, zonder sifon en rooster 500 290 900 190,5 3054Zandvanger met gietijzeren randbescherming en emmer in verzinkt staal 500 290 582 88,5 3452Zandvanger, 2-delig, met gietijzeren randbescherming enemmer in verzinkt staal500 290 900 196,5 3454Sluitstuk type 0105 en 01, verzinkt staal - 290 305 1,4 3081Sluitstuk type 010, verzinkt staal - 290 350 1,7 3082Sluitstuk type 020, verzinkt staal - 290 400 1,9 3083Afwateringsschijf type 0105 en 01, verzinkt staal, met PVC-mof DN 160 - 290 305 1,5 3091Afwateringsschijf type 020, verzinkt staal, met PVC-mof DN 160 - 290 400 1,8 3093Schroefbout, RVS, voor roosterbevestiging M 10x45, RVS (8 st./lm.) 45 - - 0,1 91604PVC-kapje (8 st./lm.) - - - 0,1 91100Doorboring DN 110 - - - - VLU12110Doorboring DN 160 - - - - VLU12160Doorboring DN 200 - - - - VLU12200Doorboring + PVC-mof DN 110 - - - - VLU12110PDoorboring + PVC-mof DN 160 - - - - VLU12160PDoorboring + PVC-mof DN 200 - - - - VLU12200PDoorboring + HDPE-mof DN 110 - - - - VLU12110EDoorboring + HDPE-mof DN 160 - - - - VLU12160EDoorboring + HDPE-mof DN 200 - - - - VLU12200EVoegmateriaal Masterflex 700 FR Gun Grade, patroon 450 ml* - - - 1,0 19000Primer MASTERFLEX 700 A SP, inhoud 1000 ml - - - 1,2 20000Primer Masterflex 700 FE (staal), inhoud 1000 ml - - - 1,1 19950Verwerkingsset voor voegmateriaal Masterflex 700 WW Gun Grade - - - 3,1 10025Vergrendelingssysteem, kabelbuizen in de bodem van de lijngoot (2 st./lm.) - - - 0,1 703Staafstalen voor vergrendelingssysteem (2 st./lm.) - - - 0,1 704Plaatsingshulp (2 stuks voor het plaatsen van goten noodzakelijk) - - - 1,6 136202Transportanker (4 stuks noodzakelijk voor het plaatsen van 1m lijngoot) - - - 0,1 701RECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®PLUSLINEFIX ® TERRAFIX ® RECYFIX ®PRO* Moffen in PVC of PEHD mogelijk volgens aanwijzingen op het plan.** Verbruik voor een afvoergeul type 020: ongeveer 105 ml per voeg.❙ 06/2013 51

FASERFIX ® SUPER 300AfvoergotenFASERFIX ® SUPER 300, lijngootelement met verzinkt stalen randbescherming,met snelvergrendeling SIDE-LOCK, tot belastingsklasse F 900Type 01 Type 01Type 01EType 01ELengtemmBreedtemmHoogtemmAfwateringsdoorsnedecm²GewichtkgType 01 1000 390 415 803 157,0 4000Type 010 1000 390 460 938 160,0 4242Type 020 1000 390 510 1088 170,0 4244Type 01H 1000 390 630 1202 260,0 4044Type 0105 500 390 415 803 75,0 4001Type 01E* 1000 390 415 900 150,0 4105ArtikelnrGootelement met ingebouwde helling :Type 1 1000 390 415-420 811 151,0 4201Type 2 1000 390 420-425 826 152,0 4202Type 3 1000 390 425-430 841 153,0 4203Type 4 1000 390 430-435 856 154,0 4204Type 5 1000 390 434-440 871 155,0 4205Type 6 1000 390 440-445 886 156,0 4206Type 7 1000 390 445-450 901 157,0 4207Type 8 1000 390 450-455 916 158,0 4208Type 9 1000 390 455-460 931 159,0 4209Type 10 1000 390 460-465 946 160,0 421052* Afvoergoot met vlakke bodem

FASERFIX ® SUPER 300LINEFIX ® TERRAFIX ® RECYFIX ®PRORECYFIX ®PLUSRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®NCFASERFIX ®KSFASERFIX ® SUPER 300 met gietijzeren randbescherming, tot belastingsklasse F 900Roosters vastgeschroefd*Type 01Type 01FASERFIX ®SUPERRECYFIX ®PLUS XLengtemmBreedtemmHoogtemmAfwateringsdoorsnedecm²GewichtkgType 01 1000 390 415 803 159,1 4600Type 01H 1000 390 630 1202 262,1 4644Type 0105 500 390 415 803 79,6 4649Artikelnr*SIDE-LOCK bevestiging niet verkrijgbaar op gietijzeren randbeschermingRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIG❙ 06/2013 53

FASERFIX ® SUPER 300AfdekroostersFASERFIX ® SUPER 300, klasse C 250Gietijzeren rooster,sleufbreedte 2x137x21,zwartMazenrooster,mazenbreedte 30x15,verzinkt staalLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGietijzeren rooster, sleufbreedte 2x137x21, zwart 500 377 40 1334 18,7 4064Mazenrooster, mazenbreedte 30x15, verzinkt staal 1000 377 40 2127 32,1 4075Mazenrooster, mazenbreedte 30x15, verzinkt staal 500 377 40 2127 17,0 4076ArtikelnrFASERFIX ® SUPER 300, klasse D 400*Gietijzeren rooster,sleufbreedte 2x137x21,zwartLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGietijzeren rooster, sleufbreedte 2x137x21, zwart 500 377 40 1334 20,6 4063* De weerstandsklasse D is niet geschikt bij het plaatsen van afvoergoten in het wegdek van (auto) snelwegenArtikelnr54

FASERFIX ® SUPER 300FASERFIX ® SUPER 300, klasse E 600GUGI-gietijzerenmazenrooster,mazenbreedte 17x26,zwartGietijzeren gesloten deksel,zwartFASERFIX ®KSFASERFIX ®SUPERRECYFIX ®PLUS XRECYFIX ®PLUSRECYFIX ®NCLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGUGI-gietijzeren mazenrooster, mazenbreedte 17x26, zwart 500 377 40 1172 21,8 4068Gietijzeren gesloten deksel, zwart 500 377 40 - 21,5 4262FASERFIX ® SUPER 300, klasse F 900Gietijzeren rooster,sleufbreedte 2x137x21,zwartArtikelnrRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgArtikelnrGietijzeren rooster, sleufbreedte 2x137x21, zwart 500 377 40 1334 23,5 4061LINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 55

FASERFIX ® SUPER 300ToebehorenFASERFIX ® SUPER 300Zandvanger, 2-delig, metrandbescherming en emmerin verzinkt staalSluitstuk type 01 en 1,verzinkt staalSluitstuk type 01H,verzinkt staalSluitstuk type 01 en 1,verzinkt staal,met PVC-mof DN 200Sluitstuk type 01H,verzinkt staal,met PVC-mof DN 200LengtemmBreedtemmHoogtemmGewichtkgArtikel nrZandvanger, 2-delig, met randbescherming en emmer in verzinkt staal 510 390 850 207,0 4052Zandvanger, 2-delig, met gietijzeren randbescherming enemmer in verzinkt staal510 390 850 216,5 4652Inspectie-element, 2-delig, met gietijzeren rooster belastingsklasse E 600 510 390 850 207,0 4352Sluitstuk type 01 et 1, verzinkt staal - 390 415 2,7 4081Sluitstuk type 01H, verzinkt staal - 390 630 3,7 4083Afwateringsschijf type 01 en 1, verzinkt staal, met PVC-mof DN 200 - 390 415 2,8 4085Afwateringsschijf type 01H, verzinkt staal, met PVC-mof DN 200 - 390 630 4,5 4088Schroefbout, RVS, voor roosterbevestiging M 10x45, RVS (8 st./lm.) 45 - - 0,1 91604PVC-kapje (8 st./lm.) - - - 0,1 9110056

FASERFIX ® SUPER 300RECYFIX ®PLUS XFASERFIX ®KSFASERFIX ® SUPER 300FASERFIX ®SUPERDoorboring DN 200 PVC-mof DN 200Voegmateriaal Masterflex700 FR Gun Grade,patroon 450 mlVergrendelingssysteem,kabelbuizen in de bodemvan de lijngoot (2 st./lm.)Plaatsingshulp (2 stuksvoor het plaatsen vangoten noodzakelijk)RECYFIX ®NCRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGLengtemmBreedtemmHoogtemmGewichtkgArtikel nrDoorboring DN 110 - - - - VLU4110Doorboring DN 160 - - - - VLU4160Doorboring DN 200 - - - - VLU4200Doorboring + PVC-mof DN 110* - - - - VLU4110PDoorboring + PVC-mof DN 160* - - - - VLU4160PDoorboring + PVC-mof DN 200* - - - - VLU4200PDoorboring + HDPE-mof DN 110* - - - - VLU4110EDoorboring + HDPE-mof DN 160* - - - - VLU4160EDoorboring + HDPE-mof DN 200* - - - - VLU4200EVoegmateriaal Masterflex 700 FR Gun Grade, patroon 450 ml** - - - 1,0 19000Primer MASTERFLEX 700 A SP, inhoud 1000 ml - - - 1,2 20000Primer Masterflex 700 FE (staal), inhoud 1000 ml - - - 1,1 19950Verwerkingsset voor voegmateriaal Masterflex 700 WW Gun Grade - - - 3,1 10025Vergrendelingssysteem, kabelbuizen in de bodem van de lijngoot(2 stuks noodzakelijk per strekkende meter)- - - 0,1 703Staafstalen voor vergrendelingssysteem (2 st./lm.) - - - 0,1 704Plaatsingshulp (2 stuks voor het plaatsen van goten noodzakelijk) - - - 2,3 136242Transportanker (4 stuks noodzakelijk voor het plaatsen van 1m lijngoot) - - - 0,1 701* Moffen in PVC of PEHD mogelijk volgens aanwijzingen op het plan.** Verbruik voor een afvoergeul type 01H: ongeveer 169 ml per voeg.RECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®PLUSLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 57

FASERFIX ® SUPER 400AfvoergotenFASERFIX ® SUPER 400, lijngootelement met verzinkt stalen randbescherming,met snelvergrendeling SIDE-LOCK, tot belastingsklasse F 900Type 01Type 01 - 01HType 01EType 01ELengtemmBreedtemmHoogte Afwateringsmmdoorsnedecm²GewichtkgType 01 1000 490 540 1398 246,0 4111Type 01H 1000 490 630 1758 265,0 4116Type 01E* 1000 490 540 1398 255,0 4011* Afvoergeul met vlakke bodemArtikelnrFASERFIX ® SUPER 400 met gietijzeren randbescherming, tot belastingsklasse F 900Roosters vastgeschroefd*Type 01LengtemmBreedtemmHoogte Afwateringsmmdoorsnedecm²GewichtkgType 01 1000 490 540 1398 248,1 9200Type 01H 1000 490 630 1758 267,1 9244Artikelnr*SIDE-LOCK bevestiging niet verkrijgbaar op gietijzeren randbescherming58

FASERFIX ® SUPER 400AfdekroostersFASERFIX ® SUPER 400, klasse D 400*Gietijzeren rooster,sleufbreedte 3x110x21,zwartFASERFIX ®KSFASERFIX ®SUPERRECYFIX ®PLUS XRECYFIX ®PLUSRECYFIX ®NCLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGietijzeren rooster, sleufbreedte 3x110x21, zwart 500 477 40 1618 25,0 4163* De weerstandsklasse D is niet geschikt bij het plaatsen van afvoergoten in het wegdek van (auto) snelwegenArtikelnrRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGFASERFIX ® SUPER 400, klasse E 600GUGI-gietijzerenmazenrooster,mazenbreedte 17x26,zwartGietijzeren gesloten deksel,zwartRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGUGI-gietijzeren mazenrooster, mazenbreedte 17x26, zwart 500 477 40 1634 30,0 4168Gietijzeren gesloten deksel, zwart 500 477 40 - 32,0 4362ArtikelnrLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 59

FASERFIX ® SUPER 400AfdekroostersFASERFIX ® SUPER 400, klasse F 900Gietijzeren rooster,sleufbreedte 3x110x21,zwartLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGietijzeren rooster, sleufbreedte 3x110x21, zwart 500 477 40 1618 38,7 4161Artikelnr60

FASERFIX ® SUPER 400ToebehorenFASERFIX ® SUPER 400RECYFIX ®NCRECYFIX ®PLUS XFASERFIX ®KSFASERFIX ®SUPERZandvanger type 01 metverzinkt stalen emmerAfwateringsschijf type 01H,verzinkt staal, met PVC-mofDN 200Plaatsingshulp (2 stuksvoor het plaatsen vangoten noodzakelijk)RECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGLengtemmBreedtemmHoogtemmGewichtkgZandvanger type 01 met verzinkt stalen emmer 1000 490 1090 670,0 4120Zandvanger type 01H met verzinkt stalen emmer 1000 490 1160 690,0 4125Sluitstuk type 01, verzinkt staal - 490 540 4,9 4091Sluitstuk type 01H, verzinkt staal - 490 630 5,6 4092Afwateringsschijf type 01, verzinkt staal, met PVC-mof DN 200 - 490 540 5,2 4093Afwateringsschijf type 01H, verzinkt staal, met PVC-mof DN 200 - 490 630 5,2 4097Schroefbout, RVS, voor roosterbevestiging M 10x45, RVS (8 st./lm.) 45 - - 0,1 91604PVC-kapje (8 st./lm.) - - - 0,1 91100Voegmateriaal Masterflex 700 FR Gun Grade, patroon 450 ml* - - - 1,0 19000Primer MASTERFLEX 700 A SP, inhoud 1000 ml - - - 1,2 20000Primer Masterflex 700 FE (staal), inhoud 1000 ml - - - 1,1 19950Verwerkingsset voor voegmateriaal Masterflex 700 WW Gun Grade - - - 3,1 10025Vergrendelingssysteem, kabelbuizen in de bodem van de lijngoot (2 st./lm.) - - - 0,1 703Staafstalen voor vergrendelingssysteem (2 st./lm.) - - - 0,1 704Plaatsingshulp (2 stuks voor het plaatsen van goten noodzakelijk) - - - 3,0 136304Transportanker (4 stuks noodzakelijk voor het plaatsen van 1m lijngoot) - - - 0,1 701* Verbruik voor een afvoergeul type 01H: ongeveer 172 ml per voeg.ArtikelnrRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®PLUSLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 61

FASERFIX ® SUPER 500AfvoergotenFASERFIX ® SUPER 500, lijngootelement met verzinkt stalen randbescherming,met snelvergrendeling SIDE-LOCK, tot belastingsklasse F 900Type 01 Type 01LengtemmBreedtemmHoogtemmAfwateringsdoorsnedecm²GewichtkgType 01 1000 590 630 2141 303,0 4121ArtikelnrFASERFIX ® SUPER 500 met gietijzeren randbescherming, tot belastingsklasse F 900Roosters vastgeschroefd*Type 01 Type 01LengtemmBreedtemmHoogte Afwateringsmmdoorsnedecm²GewichtkgType 01 1000 590 630 2141 305,1 9300Artikelnr*SIDE-LOCK bevestiging niet verkrijgbaar op gietijzeren randbescherming62

FASERFIX ® SUPER 500AfdekroostersFASERFIX ® SUPER 500, klasse D 400*Gietijzeren rooster,sleufbreedte 3x140x21,zwartFASERFIX ®KSFASERFIX ®SUPERRECYFIX ®PLUS XRECYFIX ®PLUSRECYFIX ®NCLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGietijzeren rooster, sleufbreedte 3x140x21, zwart 500 577 40 2061 32,4 4183* De weerstandsklasse D is niet geschikt bij het plaatsen van afvoergoten in het wegdek van (auto) snelwegenArtikelnrRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGFASERFIX ® SUPER 500, klasse E 600Gietijzeren rooster, sleufbreedte3x140x21, zwartGietijzeren gesloten deksel,zwartRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgGietijzeren rooster, sleufbreedte 3x140x21, zwart 500 577 40 2061 45,0 4182Gietijzeren gesloten deksel, zwart 500 577 40 - 42,0 4462ArtikelnrLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 63

FASERFIX ® SUPER 500FASERFIX ® SUPER 500, klasse F 900Gietijzeren rooster, sleufbreedte3x140x21, zwartLengtemmBreedtemmHoogtemmInstroomdoorsnedecm²/mGewichtkgArtikelnrGietijzeren rooster, sleufbreedte 3x140x21, zwart 500 577 40 2061 46,5 418164

FASERFIX ® SUPER 500ToebehorenFASERFIX ® SUPER 500LINEFIX ® TERRAFIX ® RECYFIX ®PROFASERFIX ®KSFASERFIX ®SUPERRECYFIX ®NCRECYFIX ®PLUS XZandvanger metverzinkt stalenemmerPlaatsingshulp (2 stuksvoor het plaatsen vangoten noodzakelijk)RECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICLengtemmBreedtemmHoogtemmGewichtkgZandvanger met verzinkt stalen emmer 1000 590 1180 826,0 4130Sluitstuk type 01, verzinkt staal - 590 630 6,8 4096Afwateringsschijf type 01, verzinkt staal, met PVC-mof DN 200 - 590 630 8,0 4095Schroefbout, RVS, voor roosterbevestiging M 10x45, RVS (8 st./lm.) 45 - - 0,1 91604PVC-kapje (8 st./lm.) - - - 0,1 91100Voegmateriaal Masterflex 700 FR Gun Grade, patroon 450 ml* - - - 1,0 19000Primer MASTERFLEX 700 A SP, inhoud 1000 ml - - - 1,2 20000Primer Masterflex 700 FE (staal), inhoud 1000 ml - - - 1,1 19950Verwerkingsset voor voegmateriaal Masterflex 700 WW Gun Grade - - - 3,1 10025Vergrendelingssysteem, kabelbuizen in de bodem van de lijngoot (2 st./lm.) - - - 0,1 703Staafstalen voor vergrendelingssysteem (2 st./lm.) - - - 0,1 704Plaatsingshulp (2 stuks voor het plaatsen van goten noodzakelijk) - - - 6,0 136366Transportanker (4 stuks noodzakelijk voor het plaatsen van 1m lijngoot) - - - 0,1 701* Verbruik voor een afvoergeul type 01: ongeveer 178 ml per voeg.ArtikelnrRECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®PLUS❙ 06/2013 65

faserfix ® SUPERBestekbeschrijvingAfvoergoten1. ml. FASERFIX ® SuperAfvoergeul in glasvezelbeton, beton C 35/45, wanddikte 4,5 cm, DN 100 tot DN 500 mm. Weerstandsklassetot F 900 kN volgens norm EN 1433, CE conformiteit. Randbescherming in verzinkt staal, 4mm dikte en 40 mm hoogte, verankerd in het beton, automatisch vergrendelingssysteem Side-locken boutensysteem 8 punten per meter. Afvoergeulen met vlakke of afgeronde bodem. Geïntegreerdsysteem voor de veiligheidsvoeg. Te leveren en te plaatsen volgens de installatievoorschriften van defabricant inclusief de nodige sluitstukken en zandvangers.□ DN100 □ DN150 □ DN200 □ DN300 □ DN400 □ DN500Lengte ____ mm, inwendige breedte ____ mm, totale breedte ____ mm, hoogte ____ mm.Art. nr ____gietijzeren afdekroosters DN100 DN150 DN200 DN300 DN400 DN5002. st.Gietijzeren sleuvenrooster 16 mm – norm PMR –klasse D 400. Art. nr. ____•3. st.Gietijzeren sleuvenrooster 21 mm – klasse C 250.Art. nr. ____•4. st.Gietijzeren sleuvenrooster 21 mm – klasse D 400.Art. nr. ____• • • • •5. st.Gietijzeren sleuvenrooster 160x20 mm, zwart,KTL-gecoat – klasse D 400. Art. nr. ____•6. st.GUGI-mazenrooster 14x22 mm – norm PMR – klasseE 600. Art. nr. ____•7. st.GUGI-mazenrooster 13x18 mm – norm PMR – klasseE 600. Art. nr. ____•8. st.GUGI-mazenrooster 17x26 mm – norm PMR – klasseE 600. Art. nr. ____• •9. st.GUGI-mazenrooster 15x26 mm – norm PMR – klasseF 900. Art. nr. ____•10. st.Gietijzeren sleuvenrooster 21 mm – klasse E 600.Art. nr. ____•11. st.Gietijzeren sleuvenrooster 21 mm – klasse F 900.Art. nr. ____• • • • •12. st. Gesloten deksel – klasse E 600. Art. nr. ____ • • • • •66

faserfix ® SUPERBestekbeschrijvingafdekroosters verzinkt staAl DN100 DN150 DN200 DN300 DN400 DN50013. st.Gietijzeren mazenrooster 30x15 mm - norm PMR -klasse C 250. Art. nr. ____14. st. Zandvanger in glasvezelbeton, beton C 35/45, DN 100 tot DN 500 mm. Weerstandsklasse tot F 900 kN volgensnorm EN 1433, CE conformiteit. Profielen, in verzinkt staal, 4 mm dikte en 40 mm hoogte, verankerdin het beton, automatisch vergrendelingssysteem en schroefbouten.Toebehoren15. st. Dichtingsprodukt16. st. Korf in verzinkt staal17. st. Sifon, uitwendig18. st. Sluitstuk19. st. Doorboring + mof•LINEFIX ® TERRAFIX ® RECYFIX ®PRORECYFIX ®PLUSRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®FASERFIX ®HICAP ® BIGFASERFIX ®KSFASERFIX ®SUPERRECYFIX ®PLUS XRECYFIX ®NCRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFIC❙ 06/2013 67

faserfix ® KS & SUPERInstallatie-instructiesZowel onze raadgevingen als onze plaatsingsaanwijzingenzijn enkel bedoeld ten titel van inlichting. De installateurmag echter deze plaatsingsaanwijzingen aanpassen wanneerer zich bepaalde specifieke problemen op de wervenvoordoen. De regels van de kunst mogen zeker niet genegeerdworden! Bij het niet naleven van de plaatsingsvoorschriftenkan er schade optreden. Bij plaatsing in benzine-ensevicestations : gelieve u te wenden tot Collinet.1. De oppervlaktebedekking aangesloten op de afvoergotenmoet de bovenrand van de afvoergoot met 3 à 5mm overschrijden.2. Om de zijdelingse dilatatiekrachten bij afvoergoten,geplaatst in oa een betonplaat, teniet te doen, is menverplicht doeltreffende dilatatievoegen, zowel in delengte als in de breedte, te voorzien (volgens DIN18318).3. Door de zijdelingse stabiliteit van de romp van deafvoergoten zal er geen schade aangericht worden bijplaatsing, betonnering, betegeling en/of asfaltbedekking.Bijkomende verstevigingen aanbrengen zijn dusgeheel uit den boze.4. Bij betegeling dient de voeg over de gehele lengtevan de goot opgevuld te worden met een bitumineus(of soortgelijk) bindmiddel. Voor zwaar verkeer vanafbelastingsklasse D 400 : de laterale, zijdelingse wringkrachten,die op het wegdek uitgeoefend worden,mogen niet op de wanden van de afvoergeulen in-endoorwerken. Zij moeten opgevangen worden doorhet omhullingsbeton : bijvoorbeeld in het geval vanklinkerbevloering kan men de eerste 3 rijen in eenbetonbedding leggen.5. Plaatsingsconfiguraties bij zeer extreme hellingenvragen een aangepaste plaatsing om het hoofd tekunnen bieden aan bepaalde schuifkrachten. In gevalvan overrijding van de afvoergoten in langsrichting,gelieve onze burelen te contacteren.6. Indien nodig is het mogelijk om de verbindingen tussende geulen waterdicht te maken volgens de normEN 1433.Ook voor zandvangers zijn deze aanwijzingen van kracht.Voor de belastingsklasses D 400 - F 900 met extremetoepassingen zoals bijvoorbeeld in luchthavens, logistiekecentra, containerterminals, stelplaatsen van bussen e.d.:Hierbij moet het omhullingsbeton bij een klinkerbevloeringuitgevoerd worden in minimum C30/37 XF 4 en ditonder de vorm van een volledige zijdelingse omhulling.Deze omhullinsbeton dient minimum 3 tot 5 mm boven deverstevigingsrand van de afvoergeul uit te steken. Indiennodig kan deze omhullingsbeton voorzien worden vaneen wapening.Installatievoorschriften van de afvoergeulenmet betrekking tot waterdichteverbinding tussen de afvoergeulen typefaserfix ® ks / super volgens denorm en 1433ToepassingsgebiedOm duurzame en elastische verbindingen tot stand tebrengen tussen de Faserfix ® KS / SUPER elementenen dit volgens de norm EN 1433.Zowel binnen als buiten toepasbaar, ook toepasbaarvoor de waterdichte aansluiting van zandvangers, sluitstukkenen verbindingen tussen de geulen : niet alleenbij gebruik in de breedterichting maar ook in de lengterichting.GebruikDe oppervlakken moeten stabiel, droog, zuiver envetvrij zijn, dit om een goede hechting met het produktte bekomen. Indien nodig kan het aanbrengen van dedichting herhaald worden.GebruiksaanwijzingenDe verbindingen dienen op die manier gerealiseerdte worden dat het dichtingsprodukt aan de uitzettingvan het terrein kan weerstaan (2 x zijdelings aanbrengen).Na het aanbrengen van het dichtingsprodukt metbehulp van een spatel, uitsmeren en glad maken om vervolgensaf te vegen met een spons en zeepsopje.Oppervlak waarop hetdichtingsprodukt moetaangebracht worden.Oppervlak dat niet incontact mag komen methet dichtingsprodukt,kan eventueel afgedektworden met behulp vaneen kleefband.Zijaanzicht : in hetgroen. De kanten / zijdesdie met elkaar verbondenmoeten worden.Door een uitsparingop de zijkant van deafvoergeul kunnen de 2elementen met elkaarverbonden worden.68

faserfix ® KS & SUPERInstallatie-instructiesGebruiksaanwijzingen bij het waterdichtaansluiten van zandvangers ensluitstukkenHet dichtingsprodukt kan aangebracht worden op sluitstukken.Het oppervlak van de sluitstukken moet zuiveren proper gemaakt worden. Het produkt is flexibel en kanop een oppervlak van 6 x 15 mm aangebracht worden. Deelementen dienen gedurende 24 u tegen elkaar gedruktworden met ruimte voor een voeg van 2 mm.Het overtollige produkt kan afgeveegd worden. Voor dewaterdichte aansluiting van de zandvangers kunnen weop dezelfde manier tewerk gaan. Om deze te monterenis het voldoende om de elementen tegen elkaar aan tezetten.Opmerking: deze info is gebaseerd op onze actuele kennis en ervaring.Wij behouden ons het recht voor om alle wijzigingen tijdens onderzoekof tijdens technische ontwikkeling door te voeren. De klant kaneen beroep doen op een gekwalificeerd persoon, om de werking ende doeltreffendheid van de toegepaste produkten te verifiëren. Opdeze manier kan hij zich vergewissen dat de voorgestelde produktengeschikt zijn voor de desbetreffende toepassing. Bijkomende informatiekan bekomen worden door het opvragen van technische fiches enveiligheidsfiches. Bij fabricanten van elastische dichtingsproduktenkunnen ook raadgevingen bekomen worden. Alle nieuwe versies heffende vorige, oudere versies op.Staat: 01/12LINEFIX ® TERRAFIX ® RECYFIX ®PRORECYFIX ®PLUSRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTFASERFIX ®KSFASERFIX ®SUPERRECYFIX ®PLUS XRECYFIX ®NCRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIG❙ 06/2013 69

faserfix ® KS & SUPERInstallatie-instructies1 2345 6PlaatsingsvoorbeeldKlinkersklasse A 15 - C 250A3 - 5 mm permanente overschrijdingAklinkersplaveiselbeddingBd hbfunderingBvorstvrije funderingCC* h ≥ goothoogte - 10 cmBelastingsklasse volgens EN 1433 / DIN 19580fundament: breedte b / dikte d / hoogte h (in cm)vereiste betonkwaliteiten zijn minimale kwaliteitenzonder bevriezingsgevaar voor het fundamentEN 206-1 /DIN 1045-2 met bevriezingsgevaar voor het fundamentOnze plaatsingsvoorbeelden/-voorschriften worden regelmatig aangepast aan denieuwste technieken. Na herdruk zijn oudere versies niet meer geldig.Controleer vóór planning en inbouw de actuele stand op www.hauraton.comBij etagebouw is een afdichtingsvlak onder het gootelement vereist** Niet geschikt voor plaatsing in regelmatig bereden delen van auto- en snelwegenA 15 B 125 C 250 D 400** E 600 F 90010 / 10 / * 10 / 10 / * 10 / 15 / *C 20/25 C 20/25 C 20/25C 30/37 XD 1 C 30/37 XD 102_0000023713Stand:Einbaubeispiel wwwC 30/37 XD 118.08.2012FF-S-200 Typ 010 Rinnenunterteil 1m_Einbaubeispiel Klasse C 250 in Pflasterhier zijn onze algemeneplaatsingsvoorschriften van toepassingGeldig voor de volgende systemen:FASERFIX KS 100, 150, 200, 300FASERFIX SUPER 100, 150, 200, 300, 400, 500Formaat DIN A4schaal1:72 ème avenue 24 - 4040 Herstal - Tél.: 04.256.56.10 - info@collinet.eu1 2345 6APlaatsingsvoorbeeldAsfalt klasse A 15 - D 400Dynamische schuifbelastingen op de bestrating mogen door middelvan een krachtgesloten verband op de dragers niet direct op degootwanden optredentrottoirbandvoegmiddel met gemodificeerde vloeibare mortel vorst- /dooizoutbestendig,krimpvrij, sterkte als van betonA3 - 5 mmpermanente overschrijdingklinkersplaveiselbeddingbitumineuze voegbandfunderingbdeklaagbindlaagBBhbitumineuze funderingslaagdvormgesloten betonommanteling vantrottoirband en afvoergootCvorstvrije funderingC* h ≥ goothoogte - 10 cmvergrendelingssysteem (speciale uitvoering)Belastingsklasse volgens EN 1433 / DIN 19580fundament: breedte b / dikte d / hoogte h (in cm)vereiste betonkwaliteiten zijn minimale kwaliteitenzonder bevriezingsgevaar voor het fundamentEN 206-1 /DIN 1045-2 met bevriezingsgevaar voor het fundamentOnze plaatsingsvoorbeelden/-voorschriften worden regelmatig aangepast aan denieuwste technieken. Na herdruk zijn oudere versies niet meer geldig.Controleer vóór planning en inbouw de actuele stand op www.hauraton.comBij etagebouw is een afdichtingsvlak onder het gootelement vereist** Niet geschikt voor plaatsing in regelmatig bereden delen van auto- en snelwegenA 15 B 125 C 250 D 400** E 600 F 90010 / 15 / * 10 / 15 / * 15 / 15 / * 15 / 15 / *C 20/25 C 20/25 C 20/25 C 20/25C 30/37 XD 1 C 30/37 XD 1 C 30/37 XD 1 C 30/37 XD 102_0000023718Stand:Einbaubeispiel www20.08.2012FF-KS-100 Typ 010_Rinnenunterteil_Einbaubeispiel Klasse D 400 in Asphalt mit Bordsteinhier zijn onze algemeneplaatsingsvoorschriften van toepassingGeldig voor de volgende systemen:FASERFIX KS 100, 150, 200, 300FASERFIX SUPER 100, 150, 200, 300, 400, 500Formaat DIN A4schaal1:52 ème avenue 24 - 4040 Herstal - Tél.: 04.256.56.10 - info@collinet.eu70

faserfix ® KS & SUPERInstallatie-instructiesABC1 234Plaatsingsvoorbeeldbeton klasse A 15 - D 400Dynamische schuifbelastingen op de bestrating mogen door middelvan een krachtgesloten verband op de dragers niet direct op degootwanden optredenplaveiselplaveiselbedding* h ≥ goothoogte - 15 cmBelastingsklasse volgens EN 1433 / DIN 19580fundament: breedte b / dikte d / hoogte h (in cm)vereiste betonkwaliteiten zijn minimale kwaliteitenEN 206-1 /DIN 1045-2betonkwaliteit betonstreksteenmet bevriezingsgevaar voor het fundamentOnze plaatsingsvoorbeelden/-voorschriften worden regelmatig aangepast aan denieuwste technieken. Na herdruk zijn oudere versies niet meer geldig.Controleer vóór planning en inbouw de actuele stand op www.hauraton.comBij etagebouw is een afdichtingsvlak onder het gootelement vereist** Niet geschikt voor plaatsing in regelmatig bereden delen van auto- en snelwegenb02_0000023715dtrottoirbandvoegmiddel met gemodificeerde vloeibare mortel vorst- /dooizoutbestendig, krimpvrij, sterkte alsvan beton3 - 5 mm permanente overschrijdinghter plaatse bewapend om betonstreksteen te verbinden met werkvoegschuifdoorn Ø 10mm iedere 40cmA 15 B 125 C 250 D 400** E 600 F 90020 / 15 / * 20 / 15 / * 20 / 15 / * 20 / 15 / *C 30/37 XF 4 C 30/37 XF 4 C 30/37 XF 4 C 30/37 XF 4C 30/37 XD 1 C 30/37 XD 1 C 30/37 XD 1 C 30/37 XD 1Stand:Einbaubeispiel www15.08.2012FF-KS-100 Typ 010_Rinnenunterteil_Einbaubeispiel Klasse D 400 in Beton mit Bordsteinbhier zijn onze algemeneplaatsingsvoorschriften van toepassing1 234ter plaatse gesneden en afgedichte dilatatievoeg, zonderschuifkrachten op de gootwand en de betonstreksteenbetonwegdekfundering5 6vormgesloten betonommanteling vantrottoirband en afvoergootFormaat DIN A4schaalvorstvrije funderingGeldig voor de volgende systemen:FASERFIX KS 100, 150, 200, 300FASERFIX SUPER 100, 150, 200, 300, 400, 5001:72 ème avenue 24 - 4040 Herstal - Tél.: 04.256.56.10 - info@collinet.eu5 6ABCFASERFIX ®KSFASERFIX ®SUPERRECYFIX ®PLUS XRECYFIX ®NCRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGABPlaatsingsvoorbeeldasfalt klasse F 900d h3 - 5 mm permanente overschrijdingbitumineuze voegbandbdeklaagbindlaagfunderingvorstvrije funderingABRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®PLUSC* h ≥ goothoogte - 10 cmBelastingsklasse volgens EN 1433 / DIN 19580fundament: breedte b / dikte d / hoogte h (in cm)vereiste betonkwaliteiten zijn minimale kwaliteitenbetonkwaliteit betonstreksteenEN 206-1 /DIN 1045-2 met bevriezingsgevaar voor het fundamentOnze plaatsingsvoorbeelden/-voorschriften worden regelmatig aangepast aan denieuwste technieken. Na herdruk zijn oudere versies niet meer geldig.Controleer vóór planning en inbouw de actuele stand op www.hauraton.comBij etagebouw is een afdichtingsvlak onder het gootelement vereist** Niet geschikt voor plaatsing in regelmatig bereden delen van auto- en snelwegenA 15 B 125 C 250 D 400** E 600 F 90010 / 15 / * 10 / 15 / * 15 / 15 / * 15 / 15 / * 15 / 20 / *C 20/25 C 20/25 C 20/25 C 20/25 C 20/25C 30/37 XD 1 C 30/37 XD 1 C 30/37 XD 1 C 30/37 XD 1 C 30/37 XD 102_0000023702Stand:Einbaubeispiel www20.08.2012FF-S-200 Typ 010 Rinnenunterteil 1m_Einbaubeispiel Klasse D 400 in Asphalthier zijn onze algemeneplaatsingsvoorschriften van toepassingCGeldig voor de volgende systemen:FASERFIX KS 100, 150, 200, 300FASERFIX SUPER 100, 150, 200, 300, 400, 500Formaat DIN A4schaal 1:62 ème avenue 24 - 4040 Herstal - Tél.: 04.256.56.10 - info@collinet.euLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 71

faserfix ® KS & SUPERInstallatie-instructies1 2345 6PlaatsingsvoorbeeldKlinkers klasse D 400 - E 600min. 3 rijen verbindingsstenen in gemodificeerd beton gelegd, vorst- /dooizout bestendig, krimpvrij,sterkte als betonADynamische schuifbelastingen op de bestratingmogen door middel van een krachtgeslotenverband op de dragers niet direct op degootwanden optreden3 - 5 mm permanente overschrijding≥ 400≥ 20AklinkersBh≥ 180plaveiselbeddingBdbfunderingCvorstvrije funderingCvergrendelingssysteem (speciale uitvoering)* h = goothoogte plus overschrijdingBelastingsklasse volgens EN 1433 / DIN 19580fundament: breedte b / dikte d / hoogte h (in cm)vereiste betonkwaliteiten zijn minimale kwaliteitenzonder bevriezingsgevaar voor het fundamentEN 206-1 /DIN 1045-2 met bevriezingsgevaar voor het fundamentOnze plaatsingsvoorbeelden/-voorschriften worden regelmatig aangepast aan denieuwste technieken. Na herdruk zijn oudere versies niet meer geldig.Controleer vóór planning en inbouw de actuele stand op www.hauraton.comBij etagebouw is een afdichtingsvlak onder het gootelement vereist** Niet geschikt voor plaatsing in regelmatig bereden delen van auto- en snelwegenA 15 B 125 C 250 D 400** E 600 F 90015 / 15 / * 15 / 20 / *Stand:02_0000023692 Einbaubeispiel www15.08.2012FF-KS-100 Typ 020_Rinnenunterteil_Einbaubeispiel Klasse E 600 in PflasterC 20/25 C 20/25C 30/37 XD 1 C 30/37 XD 1hier zijn onze algemeneplaatsingsvoorschriften van toepassingGeldig voor de volgende systemen:FASERFIX KS 100, 150, 200, 300FASERFIX SUPER 100, 150, 200, 300, 400, 500Formaat DIN A4schaal1:62 ème avenue 24 - 4040 Herstal - Tél.: 04.256.56.10 - info@collinet.eu1 2345 6PlaatsingsvoorbeeldKlinkers klasse D 400 - E 600Aschuifdoorn Ø 10 mm iedere 40 cmA3 - 5 mm permanente overschrijdingin-situ betonstreksteenklinkersplaveiselbeddingBd hbfunderingvorstvrije funderingBCC* h = goothoogte plus overschrijdingBelastingsklasse volgens EN 1433 / DIN 19580fundament: breedte b / dikte d / hoogte h (in cm)vereiste betonkwaliteiten zijn minimale kwaliteitenbetonkwaliteit betonstreksteenEN 206-1 /DIN 1045-2 met bevriezingsgevaar voor het fundamentOnze plaatsingsvoorbeelden/-voorschriften worden regelmatig aangepast aan denieuwste technieken. Na herdruk zijn oudere versies niet meer geldig.Controleer vóór planning en inbouw de actuele stand op www.hauraton.comBij etagebouw is een afdichtingsvlak onder het gootelement vereist** Niet geschikt voor plaatsing in regelmatig bereden delen van auto- en snelwegenA 15 B 125 C 250 D 400** E 600 F 90015 / 15 / * 15 / 20 / *Stand:02_0000023698 Einbaubeispiel www15.08.2012FF-KS-200 Typ 010_Rinnenunterteil_Einbaubeispiel Klasse D 400 in PflasterC 30/37 XF 4 C 30/37 XF 4C 30/37 XD 1 C 30/37 XD 1hier zijn onze algemeneplaatsingsvoorschriften van toepassingGeldig voor de volgende systemen:FASERFIX KS 100, 150, 200, 300FASERFIX SUPER 100, 150, 200, 300, 400, 500Formaat DIN A4schaal1:72 ème avenue 24 - 4040 Herstal - Tél.: 04.256.56.10 - info@collinet.eu72

faserfix ® KS & SUPERInstallatie-instructiesA1 234Plaatsingsvoorbeeldbeton klasse D 400 - F 900b3 - 5 mm permanente overschrijdingdilatatievoeg5 6betonwegdekAFASERFIX ®KSFASERFIX ®SUPERBC* h = goothoogte plus overschrijdingBelastingsklasse volgens EN 1433 / DIN 19580fundament: breedte b / dikte d / hoogte h (in cm)vereiste betonkwaliteiten zijn minimale kwaliteitenEN 206-1 /DIN 1045-2betonkwaliteit betonstreksteenmet bevriezingsgevaar voor het fundamentOnze plaatsingsvoorbeelden/-voorschriften worden regelmatig aangepast aan denieuwste technieken. Na herdruk zijn oudere versies niet meer geldig.Controleer vóór planning en inbouw de actuele stand op www.hauraton.comBij etagebouw is een afdichtingsvlak onder het gootelement vereist** Niet geschikt voor plaatsing in regelmatig bereden delen van auto- en snelwegend hStand:20.08.2012FF-S-200 Typ 010 Rinnenunterteil 1m_Einbaubeispiel Klasse F 900 in Betonschuifdoorn Ø 10mm iedere 40cmA 15 B 125 C 250 D 400** E 600 F 90015 / 15 / * 15 / 20 / * 15 / 20 / *02_0000023688 Einbaubeispiel wwwC 30/37 XF 4 C 30/37 XF 4 C 30/37 XF 4C 30/37 XD 1 C 30/37 XD 1 C 30/37 XD 1hier zijn onze algemeneplaatsingsvoorschriften van toepassing1 234Formaat DIN A4schaal1:6funderingGeldig voor de volgende systemen:vorstvrije funderingFASERFIX KS 100, 150, 200, 300FASERFIX SUPER 100, 150, 200, 300, 400, 5002 ème avenue 24 - 4040 Herstal - Tél.: 04.256.56.10 - info@collinet.eu5 6BCRECYFIX ®PLUS XRECYFIX ®NCRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGABPlaatsingsvoorbeeldasfalt klasse F 900bh3 - 5 mm permanente overschrijdingbitumineuze voegbanddeklaagbindlaagfunderingABRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTdvorstvrije funderingRECYFIX ®PLUSC* h = goothoogte plus overschrijdingBelastingsklasse volgens EN 1433 / DIN 19580fundament: breedte b / dikte d / hoogte h (in cm)vereiste betonkwaliteiten zijn minimale kwaliteitenbetonkwaliteit betonstreksteenEN 206-1 /DIN 1045-2 met bevriezingsgevaar voor het fundamentOnze plaatsingsvoorbeelden/-voorschriften worden regelmatig aangepast aan denieuwste technieken. Na herdruk zijn oudere versies niet meer geldig.Controleer vóór planning en inbouw de actuele stand op www.hauraton.comBij etagebouw is een afdichtingsvlak onder het gootelement vereist** Niet geschikt voor plaatsing in regelmatig bereden delen van auto- en snelwegen02_0000023686FF-S-200 Typ 010 Rinnenunterteil 1m_Einbaubeispiel Klasse F 900 in Asphaltschuifdoorn Ø 10mm iedere 40cmA 15 B 125 C 250 D 400** E 600 F 900Stand:Einbaubeispiel www20.08.201215 / 20 / *C 30/37 XF 4C 25/30 XF 1hier zijn onze algemeneplaatsingsvoorschriften van toepassingGeldig voor de volgende systemen:FASERFIX KS 100, 150, 200, 300FASERFIX SUPER 100, 150, 200, 300, 400, 500Formaat DIN A4schaal1:62 ème avenue 24 - 4040 Herstal - Tél.: 04.256.56.10 - info@collinet.euCLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 73
