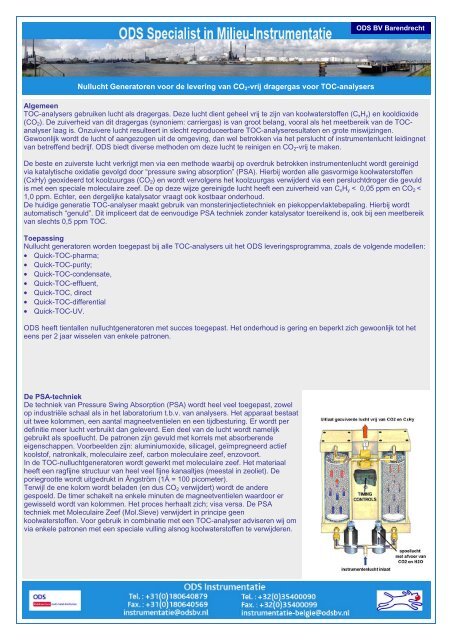

ODS BV BarendrechtNullucht Generatoren voor de levering van CO 2 -vrij dragergas voor TOC-analysersAlgemeenTOC-analysers gebruiken lucht als dragergas. Deze lucht dient geheel vrij te zijn van koolwaterstoffen (C x H y ) en kooldioxide(CO 2 ). De zuiverheid van dit dragergas (synoniem: carriergas) is van groot belang, vooral als het meetbereik van de TOCanalyserlaag is. Onzuivere lucht resulteert in slecht reproduceerbare TOC-analyseresultaten en grote miswijzingen.Gewoonlijk wordt de lucht of aangezogen uit de omgeving, dan wel betrokken via het perslucht of instrumentenlucht leidingnetvan betreffend bedrijf. ODS biedt diverse methoden om deze lucht te reinigen en CO 2 -vrij te maken.De beste en zuiverste lucht verkrijgt men via een methode waarbij op overdruk betrokken instrumentenlucht wordt gereinigdvia katalytische oxidatie gevolgd door “pressure swing absorption” (PSA). Hierbij worden alle gasvormige koolwaterstoffen(CxHy) geoxideerd tot koolzuurgas (CO 2 ) en wordt vervolgens het koolzuurgas verwijderd via een persluchtdroger die gevuldis met een speciale moleculaire zeef. De op deze wijze gereinigde lucht heeft een zuiverheid van C x H y < 0,05 ppm en CO 2

Nullucht Generatoren voor de levering van CO2-vrij dragergas voor TOC-analysersWandpaneel met patronen met actievekool en natronkalkAir treatermodel LARNullucht Generatormet PSA i.c.m. absorptie(speciale vulling)Toegepaste techniek • Absorptie van koolwaterstoffen viaaktieve kool• Verwijdering van koolzuurgas vianatronkalkGeschikt voor TOC meetbereik(ppm)Lucht gereinigd vanInstrumentenlucht op overdrukCompressor met condensaataftap• Deeltjesfiltratie• Aanzuigen en comprimeren vanlucht• Afvoer van condensaatwater• Absorptie van koolwaterstoffen viaactieve kool• Verwijdering van CO 2 via natronkalk• Verwijdering van CO 2 via PressureSwing Absorp-tion met moleculairezeef• Absorptie van koolwaterstoffen viaactieve kool (excl. CH 4 )• Verwijdering van sporen CO 2 vianatronkalk> 5 > 2 > 0,5Koolwaterstoffen (exclusief methaan)en CO 2Koolwaterstoffen (exclusief methaan)en CO 2Koolwaterstoffen (excl. CH 4 ), CO 2 enwaterdampJa / > 2 bar nee Ja / > 4,5 barJa / extern Ja / intern NeeOnderhoud Iedere 1 a 2 maanden Iedere 1 a 2 maanden Iedere 2 jaarOnderhoudluchtpompOnderhoudkatalysatorNee Ja / jaarlijks membraanset NeeNee Nee NeeElektrische voeding 230 volt Nee Ja JaExplosiegevaarlijke zone(Atex Zone 1 of 2)Ja Nee NeeFlowschema A) B) C)Afbeelding

Nullucht Generatoren voor de levering van CO2-vrij dragergas voor TOC-analysersFlowschema A: AbsorptieinstrumentenluchtC x H yCH 4CO 2Drukreduceertoestel2 barC x H yCH 4CO 2aktief koolnatronkalkTOCdragergasCH 4CO 2CH 4Flowschema B: AbsorptieomgevingsluchtC x H yCH 4CO 2aktief kool natronkalk deeltjesfilter luchtpomp> 3 barCondensafscheidermetautomatischeaftapTOCdragergasCH 4CO 2CH 4CH 4Flowschema C: Pressure Swing Absorption + rest absorptieCO 2PSAPressureSwingAbsorptioninstrumentenluchtC x H yCH 4CO 2afsluiterIA druk > 4,5barPSAPressureSwingAbsorptionC x H yCH 4Aktief koolnatronkalkSporen CH 4< CO 2Sporen CH 4TOCdragergasCO 2

Nullucht Generatoren voor de levering van CO2-vrij dragergas voor TOC-analysersAangezien type C met gebruik van PSA beiden goede resultaten opleveren worden de specificaties van de andere beschrevenproducten niet weergegeven. Neem desgewenst contact op met ODS voor meer informatie.LeverancierODS BV BarendrechtTypeODS-CO2-015Toegepaste techniekDeeltjesfiltratie en Pressure Swing Absorption (PSA)Advies nageschakelde techniekODS adviseert om een patroon gevuld met aktief kool en natronkalk tussen dezero air supply en de analyser dragergas inlaat te plaatsen. Het doel ervan:• Kleurindicatie van de juiste werking van de zero air supply.• Uitdempen van drukpulsen tijdens het overschakelen van de PSA• Uitdempen van kliene CO 2 pieken tijdens het overschakelen van de PSA• Tijdelijk gebruik van enkel deze patroon indien er service wordt verricht aan dezero air supply.Maximale opbrengst (Normaal l/min)1,5; toe te passen met maximaal 2 stuks TOC’sToepassingTC&TOC-analysers met een meetbereik > 1 ppmLuchtkwaliteit / opbrengst:• Koolwaterstoffen (ppm)• < 0,03; verwijdert geen methaan• CO 2 (ppm)•
