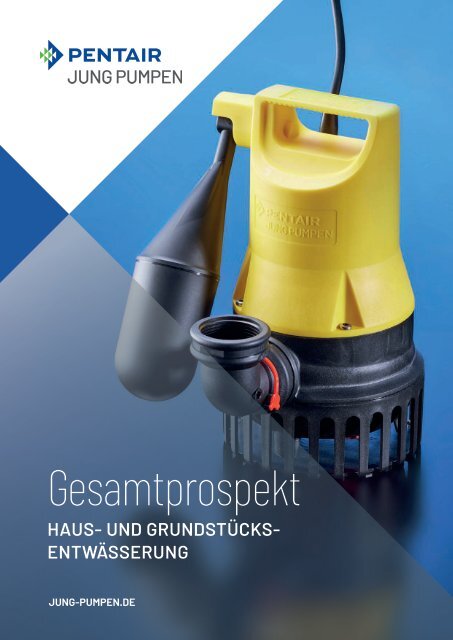

Gesamtprospekt Haustechnik

Gesamtprospekt
HAUS- UND GRUNDSTÜCKS-
ENTWÄSSERUNG
JUNG-PUMPEN.DE

PENTAIR JUNG PUMPEN
Made in Steinhagen
„Wir sind JUNG“… heißt unsere gelebte Unternehmensphilosophie und dabei
blicken wir mit Stolz auf eine lange Tradition. Seit Heinrich Christian Jung
1924 die Jauchepumpe in Steinhagen entwickelte, produzierte und um den
sogenannten „Kirchturm“ vertrieb ist eine Menge geschehen. Heute gehört
Jung Pumpen zu dem Weltkonzern Pentair und damit zu einem der Top-10 Unternehmen
der Wasserver- und -entsorgung.
2 HAUSTECHNIK

Pentair Jung Pumpen ist in
Deutschland Marktführer in vielen
Bereichen der häus lichen und kommunalen
Entwässerungs technik.
Auf allen Kontinenten werden Pentair
Jung Pumpen Produkte vertrieben.
Damit es täglich mehr werden, dafür
sorgt ein enges Netz an eigenen Vertriebsgesellschaften
und Partnern
weltweit.
Durch unseren sehr engen Kundenkontakt
sind wir stets bestrebt, Marktanforderungen
kurzfristig und praxisgerecht
umzusetzen. Das traditionelle
Versprechen – Pentair Jung Pumpen
Produkte gleich „Zuverlässige Abwassertechnik“
– und dessen Umsetzung
ist auch in den nächsten Jahrzehnten
unser oberstes Ziel.
Auch der Wiedereinstieg in den Bereich
Frischwasserpumpen in Kooperation
mit der Marke Sta-Rite erweitert
sinnvoll unser Sortiment.
Sie profitieren von unseren Leistungen
als Markenhersteller gleich mehrfach:
- Qualität „Made in Germany“ durch
eine hohe Fertigungstiefe.
- Die Marktnähe wird durch unser
Seminarzentrum FORUM, unseren
kompetenten Außendienst und
Kundendienst flächendeckend in
Deutschland täglich gewährleistet.
- Immer ein offenes Ohr und kostenlose
Beratung und Planung durch
unseren qualifizierten Innendienst.
Montags bis Donnerstags von
7:30 bis 16:30 Uhr und Freitags
von 7:30 bis 15:00 Uhr.
- Den Kundendienst- und Ersatzteilverkauf
erreichen Sie von Montags
bis Donnerstags von 7.30 bis
16.30 Uhr und Freitags von 7.30 bis
15.00 Uhr.
- PentairJung Pumpen Produkte
sind überall in Deutschland über
den SHK-Großhandel verfügbar.
- Über die zentralen Kundendienstnummern
05204 1717 (DE) oder
0800 88 66 101 (A) oder
0800 88 66 101 (CH) wird unser
Kunde mit der nächstliegenden
Kundendienststelle verbunden.
- Unter der „Notline“ 01805 18 88 80*
sind wir an Wochenenden und
Feiertagen zwischen 9:00 und
13:00 Uhr für Sie da.
* 14 ct/min aus dem dt. Festnetz
- PentairJung Pumpen bietet unter
www.jungtube.de eine Abwasserplattform,
die Tipps und Tricks zu
verschiedenen Abwasserthemen
und Produkten enthält.
HAUSTECHNIK 3

Plancofix
SCM
Drainageset
Multi Evo
K2 Plus
Compli 400
Hebefix Plus
INHALTSVERZEICHNIS 6 Kellerentwässerungspumpen
U3K/U5K
7 Drainagepumpen U6K
8 Schmutzwasserpumpen
U3K Spezial
9 Einbausets Easyfix
10 Zubehör Kellerentwässerung
11 Tauchpumpe Simer
12 Flutbox/Flutbox 300 Pro
13 Drainageset
14 Schmutzwasserpumpen
US 62-253
15 Schmutzwasserpumpen
technische Daten
16 Heißwasserpumpen
US 73 + 103 HE
17 Ex-geschützte Pumpen
US 73 + 103 Ex
18 Schmutzwasserpumpen
Multidrain UV 3
19 Schmutzwasserpumpen
Multidrain UV 300
20 Schmutzwasserpumpen
Multidrain UV 600
21 Schmutzwasserpumpen
Multidrain UV technische Daten
4 HAUSTECHNIK

WCfix Plus
Baufix 50 PKS-B 800
22 Kondensatpumpe K2 Plus
23 Bodenablaufpumpen Plancofix
26 Überflurbehälter Hebefix
27 Unterflurbehälter Baufix
28 Kleinhebeanlagen WCfix
29 Fäkalienhebeanlage
Compli 300 E
30 Fäkalienhebeanlagen
Compli 400/500
31 Fäkalienhebeanlagen
Compli 1000/1000 HL
32 Fäkalienhebeanlagen
Compli 1200 HL
33 Fäkalienhebeanlagen
Compli mit MultiCut
34 Abwasserpumpen MultiCut
35 Kunststoffschächte
PKS 800/SKS 800/SKS 1000
36 Steuerungen
HighLogo/BasicLogo
37 Alarmgeber AW3/AWE | FTJP
38 Einsatz von Hebeanlagen
40 Multimedia
42 FORUM
43 Kontakt Außendienst
5
HAUSTECHNIK 5

U3K | U5K
Kellerentwässerungspumpen
DIE KLASSIKER
Die U3K(S) und U5K(S) sind Tauchmotorpumpen
zur Entsorgung von häuslichem
Schmutzwasser.
Stationär in einem Kellerschacht oder
Sammel be hälter eingebaut, dienen
sie gleichzeitig der zuverlässigen
Schmutzwasserentsorgung und der
Rückstau sicherung. Aber auch im mobilen
Bereich, z. B. im Garten oder bei
Überschwemmungen, können sie eingesetzt
werden.
Besondere Ausstattungsmerkmale
machen diese Pumpen sehr vielseitig:
Eine aktivier bare Spüleinrichtung hält
Schächte sauber, die eingebaute
Flach absaugung bringt große Vorteile
beim Leerpumpen überschwemmter
Räume und die GID-Technik sorgt für
mehr Betriebssicherheit bei Feststoffen
im Fördermedium. Die Pumpe ist
trockenlaufsicher und ein Motorthermostat
schützt vor Überlastung.
Der variable Druckabgang mit verschließbarer
Entlüftung lässt viel
Freiheit beim Einbau. Die beigefügte
Rück schlag klappe für den mobilen
Betrieb verhindert eine ungewollte
Schlauchentleerung (U5). Alle medienberührenden
Bauteile sind aus Edelstahl
oder Kunststoff.
Die U5K(S) verfügt über noch mehr
Leistung und einen größeren freien
Durchgang. Dadurch können Feststoffe
bis zu 20 mm Korngröße problemlos
gefördert werden.
Die Kombination mit dem Sonderschwimmer
für enge Schächte ermöglicht
für beide Pumpentypen den
Einsatz in Einbausituationen mit geringem
Platz (Schachtdurchmesser
30 cm).
Bei stationärem Einbau empfiehlt sich
für eine schnelle, einfache Wartung
besonders das Gleitrohrsystem GR 32
oder als Plug-and-play-Lösung die
Einbausets Easyfix.
Die Pumpen sind TÜV- und VDE-geprüft.
Aufgetauchter Betrieb
Eingebaute Flachabsaugung
Variabler Druckabgang mit verschließbarer
Entlüftung
Spüleinrichtung
Längswasserdicht vergossene
Leitungseinführung
Typ H max Q max freier Durchgang Spannung P1 P2 Strom Motorschutz Stecker
U3K(S) 7 m 6,5 m³/h 10 mm 1/N/PE~230 V 0,32 kW 0,20 kW 1,4 A integriert Schuko-
U5K(S) 8 m 11,5 m³/h 10/20 mm 1/N/PE~230 V 0,52 kW 0,38 kW 2,3 A integriert Schuko-
6 HAUSTECHNIK

U6K
Drainagepumpen
EINE PUMPE FÜR ALLE FÄLLE
Die Drainagepumpe U6K besitzt die
guten Eigenschaften der U3K und der
U5K, nur: sie kann noch mehr. Durch
die Siliciumkarbid-Gleit ringdichtung
eignet sie sich neben der Förderung
von Schmutzwasser auch für Drainage-
und Sickerwasser in Schächten
sowie Silagesaft und Flüssigdünger.
Die U6K kann entweder stationär oder
transportabel eingesetzt werden.
Betriebssicherheit und Langlebigkeit
stehen auch bei dieser Pumpe im Vordergrund:
Eine Ölkammer gewährt
Trockenlaufsicherheit. Darüber hinaus
verfügt die U6K über einen eingebauten
Motorschutz, der die Pumpe bei
Überhitzung abschaltet. Das Auswechseln
der Anschlussleitung ist
aufgrund der austauschbaren Leitungseinführung
leicht zu realisieren.
Sobald ein bestimmter Wasserstand
erreicht ist, stellt sich bei der Pumpe
mit Schwimmerschalter automatisch
der Pumpvorgang ein.
Durch einen variablen freien Durchgang
können Feststoffe bis 20 mm
Korngröße leicht gefördert werden.
Die Pumpe ist in Dreh- oder Wechselstromausführung
lieferbar.
Wo es für die Sicherheit erforderlich
ist, kann auch eine Doppelanlage mit
Steuerung installiert werden. Die
Installation kann durch Verwendung
einer Doppelrückschlagklappe einfach,
schnell und platzsparend vorgenommen
werden.
Bei stationärem Einbau empfiehlt sich
für eine schnelle, einfache Wartung
besonders das Gleitrohrsystem GR 32
oder als Plug-and-play-Lösung die
Einbausets Easyfix.
Die Pumpen sind TÜV- und VDE-geprüft.
Austauschbare,
längswasserdicht vergossene
Leitungseinführung
SiC-Gleitringdichtung
Variabler Druckabgang mit verschließbarer
Entlüftung
Spüleinrichtung
Typ H max Q max freier Durchgang Spannung P1 P2 Strom Motorschutz Stecker
U6K E/ES 9,5 m 15,5 m³/h 10 / 20 mm 1/N/PE~230 V 0,75 kW 0,49 kW 3,3 A integriert Schuko-
U6K D/DS 9,5 m 15,5 m³/h 10 / 20 mm 3/PE~400 V 0,75 kW 0,55 kW 1,3 A integriert CEE-
7
HAUSTECHNIK 7

U3K SPEZIAL
Schmutzwasserpumpe
FÜR DIE BESONDEREN MEDIEN
Die U3K(S) Spezial ist eine werkstoffoptimierte
Sonderausführung. Stationär
oder transportabel fördert sie
speziell in industriellen und gewerblichen
Bereichen aggressive Medien.
Sie fördert problemlos Meerwasser
aus Schiffskörpern, wässerige Lösungen
bis 15% Salzgehalt aus z. B. Enthärtungsanlagen
oder Kondensat
aus Gasbrennwertkesseln.
Durch besondere Ausstattungsmerkmale
ist die Pumpe vielseitig einsetzbar:
Eine aktivier bare Spüleinrichtung
hält Schächte sauberer, die eingebaute
Flach absaugung bringt große Vorteile
beim Leerpumpen überschwemmter
Räume und die ID-Technik
sorgt für mehr Betriebssicherheit
bei Feststoffen im Fördermedium. Die
Pumpe ist trockenlaufsicher und ein
Motorthermostat schützt vor Überlastung.
Der variable Druckabgang lässt
viel Freiheit beim Einbau und die beigefügte
Rück schlag klappe für den
mobilen Betrieb verhindert eine ungewollte
Schlauchentleerung.
Alle medien berührenden Bauteile sind
aus Edelstahl oder Kunststoff.
Die Kombination mit dem Sonderschwimmer
für enge Schächte ermöglicht
den Einsatz in Einbausituationen
mit geringem Platz (Schachtdurchmesser
30 cm).
Bei stationärem Einbau empfiehlt sich
für eine schnelle, einfache Wartung
besonders das Gleitrohrsystem GR 32
oder als Plug-and-play-Lösung die
Einbausets Easyfix.
Die Pumpe ist TÜV- und VDE-geprüft.
Für wässerige Lösungen bis 15%
Salzgehalt
Eingebaute Flachabsaugung
Spüleinrichtung
Variabler Druckabgang mit verschließbarer
Entlüftung
SiC-Gleitringdichtung
Längswasserdicht vergossene
Leitungseinführung
Typ H max Q max freier Durchgang Spannung P1 P2 Strom Motorschutz Stecker
U3K(S) Spezial 7 m 6,5 m³/h 10 mm 1/N/PE~230 V 0,32 kW 0,20 kW 1,4 A integriert Schuko-
8 HAUSTECHNIK

EASYFIX
Einbausets für Schmutzwasserpumpen
DIE PLUG-AND-PLAY-LÖSUNG
Mit minimalem Aufwand lassen sich
Kellerentwässerungs- oder Drainagepumpen
mit den neuen Einbausets
Easyfix 32 Single und Easyfix 32 Duo
als Einzel- oder Doppelanlage mit
einem Gleitrohrsystem in einem
Schacht installieren.
Die Sets sind steckerfertig und alle
erforderlichen Komponenten sind bereits
auf einer Grundplatte vormontiert!
Der Easyfix muss lediglich in den
Schacht gestellt und an die Druckleitung
angeschlossen werden. Das
spart Zeit, Platz und Geld!
Der Easyfix 32 Duo beinhaltet neben
den mechanischen Komponenten
auch eine Steuerung. Diese Steuerung
regelt den abwechselnden Betrieb
der beiden Pumpen und gewährleistet
darüber hinaus Alarmmeldungen
und Spitzenlastbetrieb. Die Pumpen
werden über ihre angebauten
Schwimmerschalter geschaltet. Daher
sind keine externen Niveaugeber
wie Kugeltauchschalter erforderlich.
An beide Easyfix-Sets können die Kellerentwässerungs-
und Drainagepumpen
U3 KS
U3 KS spezial
U5 KS
U6 ES
angeschlossen werden. Die Pumpen
sind nicht im Lieferumfang enthalten.
Die Verwendung des Sonderschwimmers
für niedrige Schalthöhen ist
ebenfalls möglich (Zubehör).
Alle Komponenten enthalten
Easyfix 32 Duo inkl. Steuerung
Einfach anschließen und los geht‘s
Zeitersparnis bei der Installation
Kompakte Bauweise ermöglicht
Einsatz in kleinen Schächten:
300x400 mm für Einzelanlagen
500x500 mmfür Doppelanlagen
9
HAUSTECHNIK 9

ZUBEHÖR - gut installiert
Das richtige Zubehör fachgerecht
installiert, bietet bei Festeinbau viel
Sicherheit und Komfort.
Gleitrohrsystem GR 32
| Für eine schnelle und bequeme
Wartung ohne die Verschraubungen
zu lösen.
| Pumpe auskuppeln und
zur Sichtkontrolle aus
dem Schacht ziehen.
Rückschlagklappe R32
| Höchste Sicherheit entsprechend
EN-Vorschriften.
| Verhindert im regulären
Betrieb ein selbstständiges
Leerlaufen
der Druckrohrleitung.
Bei Reparatur- und Wartungsarbeiten
kann kein Wasser aus der Druckleitung
in den Schacht zurücklaufen.
Alarmgeber
| Erkennen frühzeitig einen
unzulässig hohen Wasserstand
und lösen einen
Alarm über den Kugeltauchschalter
aus.
| Bei dem Alarmgeber mit
Waschmaschinenstopp
wird z. B. automatisch die
Waschmaschine abgeschaltet.
Aschluss-Set DN 32
| Zum Anschluss von Kellerentwässerungspumpen
an jede
vorhandene Druckleitung.
| Das teleskopierbare Druckrohr
ist bis auf 90 cm ausziehbar
und bietet einen stufenlosen
Übergang zwischen Pumpe
und bestehender Druckleitung.
Vorhandene Druckleitungen
werden schnell und problemlos
ausgetauscht.
| Passend für U3, U5 und U6.
10 HAUSTECHNIK

SIMER 5
Flachabsaugende Pumpe
WISCH-TROCKEN MIT DER SIMER 5
Diese robuste Tauchpumpe eignet
sich hervorragend zum Trockenlegen
von Kellern, Flachdächern, Baugruben
oder Schwimmbecken. Aber auch
Wasser bei Kernbohr- und Betonschneidearbeiten
kann mit der
SIMER 5 Pumpe abgesaugt werden.
Ein abnehmbares Sieb mit einer Maschenweite
von 2 mm schützt die Hydraulik
zuverlässig vor Feststoffen.
Durch den abgestuften Schlauchanschluss
können unterschiedliche
Schlauchdurchmesser mit der Pumpe
verbunden werden (½“ - ¾“ - 2“).
Das integrierte Entlüftungsventil ermöglicht
den zuverlässigen Pumpenanlauf
auch bei niedrigen Wasserständen.
Ein Trockenlauf der Pumpe (Betrieb
ohne Fördermedium) über einen Zeitraum
von mehr als 20 Minuten ist unbedingt
zu vermeiden!
Flachabsaugend bis 2 mm
Restwasserniveau
Selbstentlüftung bereits ab 5 mm
Wasserstand
ZUBEHÖR:
Elektrodenschaltung Simer Level
Control zur automatischen Pumpensteuerung
Rückschlagklappe 1¼“ für den
mobilen Einsatz
Simer Level Control:
Rückschlagklappe:
Anschlussleitung lösen
Simer Level Control einsetzen
Anschlussleitung wieder
anschrauben
Einsetzbar zwischen Druckabgang
der Pumpe und
Schlauchanschluss
Typ H max Q max freier Durchgang Spannung P1 Strom Motorschutz Stecker
SIMER 5 6 m 4,5 m³/h 2 mm 1/N/PE~230 V 0,19 kW 1,0 A integriert Schuko-
11
HAUSTECHNIK 11

FLUTBOX | FLUTBOX PRO 300
IMMER UND SCHNELL GRIFFBEREIT
Mit der Flutbox und der Flutbox Pro
300 bieten wir Ihnen zwei "Erste-Hilfe-Sets",
die schnelle Hilfe bei Überschwemmungen
ermöglichen.
Die Flutbox bietet eine stressfreie
Kellerentwässerung mit einfacher und
sicherer Bedienung. Die Pumpe samt
Tragekorb auf den Kellerboden stellen
und das Wasser schnell und zuverlässig
über den Feuerwehrschlauch hinauspumpen.
Selbstverständlich kann die Kellerentwässerungspumpe
U5KS auch unabhängig
vom Tragekorb sowohl stationär
als auch transportabel im Haus
und im Garten eingesetzt werden.
Die Flutbox Pro 300 ist mit einer
leistungsstärkeren Pumpe, einem
längeren Druckschlauch sowie einer
Transportsicherung ausgestattet. Sie
eignet sich für Einsätze, wo z. B. große
Gebäude oder auch ganze Straßenzüge
mit Häusern überflutet sind.
Schneller, einfacher Schlauchanschluss
durch C-Kupplung
Mit leistungsstarken Pumpen
Tragekorb bzw. Transportbox mit
Filterfunktion
Wandaufhängung für Lagerung
(Flutbox)
Lieferumfang Flutbox:
- Kellerentwässerungspumpe
U5KS
- Druckschlauch mit Storz-C-
Kupplung (38 mm ID), 12,5 m
- Tragekorb mit integrierter
Pumpenfixierung für sicheren
Pumpenstand
- Schwimmerarretierung zur
Erreichung minimaler
Restwasserstände
Lieferumfang Flutbox Pro 300:
- Schmutzwasserpumpe Multidrain
UV 315-1 S mit 10 mm freiem Durchgang
- Druckschlauch mit Storz-C-
Kupplung (52 mm ID), 15 m
- Spanngurt zur Fixierung der Pumpe
beim Transport
- Transportbox
DAS
ORIGINAL
Typ H max Q max freier Durchgang Spannung P1 P2 Strom Motorschutz Stecker
Flutbox 8 m 11,5 m³/h 10/20 mm 1/N/PE~230 V 0,52 kW 0,38 kW 2,3 A integriert Schuko-
Flutbox Pro 300 13,5 m 28 m³/h 10 mm 1/N/PE~230 V 1,83 kW 1,36kW 8,2 A integriert Schuko-
12 HAUSTECHNIK

DRAINAGESET
ALL INCLUSIVE!
Das Drainageset schützt Ihr Bauwerk
zuverlässig vor Feuchtigkeit. Es wird
als steckerfertiges Set mit der Drainagepumpe
U6 Drain ES geliefert. Das
Set beinhaltet sinnvolle Komponenten,
welche die Installation und Inbetriebnahme
kinderleicht machen.
Die leistungsstarke Pumpe fördert
verunreinigtes Schmutz- und Grundwasser
sowie abrasive Medien. Sie
passt in jeden handelsüblichen
Schacht ab 280 mm Innendurchmesser.
Die Standsicherung stabilisiert die
Pumpe in Schächten jeder Größe und
sorgt auch für einen sicheren Betrieb.
Steckerfertig
Leistungsstarke Drainagepumpe
Großer Lieferumfang
SiC-Gleitringdichtung
Zum Lieferumfang gehören:
- Drainagepumpe U6 Drain ES
- Sonderschwimmer
- Rückschlagklappe
- Schlauchtülle mit Schelle
- Standsicherung
- 5 m Zugseil
- 20 m Anschlussleitung
- Steuerung Hand/Automatik
Typ H max Q max freier Durchgang Spannung P1 P2 Strom Motorschutz Stecker
U6 Drain ES 9,5 m 15,5 m³/h 10 mm 1/N/PE~230 V 0,75 kW 0,49 kW 3,3 A integriert Schuko-
13
HAUSTECHNIK 13

US 62-253
Schmutzwasserpumpen
LEISTUNGSKRAFT LEICHT GEMACHT
Die Schmutzwasserpumpen der Baureihe
US bieten für alle Arten von fäkalienfreiem
Abwasser eine zuverlässige
Lösung. Hier kommen leistungsstarke
Motoren, eine dem Fördermedium
angepasste Hydraulik und hochwertige
Werkstoffe zum Einsatz. Die
Pumpen US 62 bis 152 besitzen einen
Edelstahlmantel, damit sie auch im
mobilen Einsatz bequem getragen
werden können. Das Motorgehäuse
der US 151 und 251 besteht wie gewohnt
aus Grauguss.
Mit einem freien Durchgang von
10 mm Korngröße können Sie Abwässer
aus z. B. Geschirrspülern oder
Waschmaschinen fördern.
Mit einem größeren freien Durchgang
von max. 30 bzw. 40 mm Korngröße
kommen die Schmutzwasserpumpen
der Baureihe US 73 bis US 253 zum
Einsatz. Abgerundet wird das Programm
durch die Pumpen der Reihe
US 75 bis US 155 mit einem freien
Durchgang von 50 mm Korngröße.
Zum Standard der trockenlaufsicheren
Pumpen gehören eine kontrollierbare
Ölkammer, eine verschleißfeste
Siliciumkarbid-Gleitringdichtung und
dauergeschmierte Wälzlager, um eine
lange Haltbarkeit zu erreichen.
Selbstverständlich können die Pumpen
mit den Gleitrohrsystemen GR 40
bzw. GR 50 leicht zur Wartung oder
Sichtkontrolle aus dem Schacht gezogen
werden.
Die Pumpen sind TÜV- und VDE-geprüft.
Freie Durchgänge bis zu 50 mm
Kontrollierbare Ölkammer
Drehrichtungsunabhängige
SiC-Gleitringdichtung
Austauschbare,
längswasserdicht vergossene
Leitungseinführung
14 HAUSTECHNIK

Typ H max Q max freier Durchgang Spannung P1 P2 Strom Motorschutz Stecker
10 mm freier Durchgang
US 62 E/ES 9,5 m 19 m³/h 10 mm 1/N/PE~230 V 0,83 kW 0,50 kW 3,9 A integriert Schuko-
US 62 D/DS 10,5 m 22 m³/h 10 mm 3/PE~400 V 0,85 kW 0,60 kW 1,4 A integriert CEE-
US 102 E/ES 12,5 m 28 m³/h 10 mm 1/N/PE~230 V 1,37 kW 0,98 kW 6,0 A integriert Schuko-
US 102 D/DS 12,5 m 28 m³/h 10 mm 3/PE~400 V 1,36 kW 1,06 kW 2,4 A integriert CEE-
US 152 E 14,0 m 30 m³/h 10 mm 1/N/PE~230 V 1,60 kW 1,21 kW 7,5 A bauseits –
US 152 ES 14,0 m 30 m³/h 10 mm 1/N/PE~230 V 1,60 kW 1,21 kW 7,5 A integriert Schuko-
US 152 D 15,0 m 32 m³/h 10 mm 3/PE~400 V 1,70 kW 1,41 kW 3,1 A bauseits –
US 152 DS 15,0 m 32 m³/h 10 mm 3/PE~400 V 1,70 kW 1,41 kW 3,1 A integriert CEE-
US 151 E 14,0 m 40 m³/h 10 mm 1/N/PE~230 V 1,68 kW 1,19 kW 7,6 A bauseits –
US 151 ES 14,0 m 40 m³/h 10 mm 1/N/PE~230 V 1,68 kW 1,19 kW 7,6 A integriert Schuko-
US 151 D 14,0 m 40 m³/h 10 mm 3/N/PE~400 V 1,60 kW 1,30 kW 3,0 A bauseits –
US 151 DS 14,0 m 40 m³/h 10 mm 3/N/PE~400 V 1,60 kW 1,30 kW 3,0 A integriert CEE-
US 251 D 16,5 m 54 m³/h 10 mm 3/N/PE~400 V 2,60 kW 2,10 kW 4,4 A bauseits –
US 251 DS 16,5 m 54 m³/h 10 mm 3/N/PE~400 V 2,60 kW 2,10 kW 4,4 A integriert CEE-
30 / 40 mm freier Durchgang
US 73 E/ES 9,5 m 19 m³/h 30 mm 1/N/PE~230 V 0,83 kW 0,50 kW 3,9 A integriert Schuko-
US 73 D/DS 10,5 m 22 m³/h 30 mm 3/PE~400 V 0,85 kW 0,60 kW 1,4 A integriert CEE-
US 103 E/ES 12,5 m 28 m³/h 30 mm 1/N/PE~230 V 1,37 kW 0,98 kW 6,0 A integriert Schuko-
US 103 D/DS 12,5 m 28 m³/h 30 mm 3/PE~400 V 1,36 kW 1,06 kW 2,4 A integriert CEE-
US 153 E 14,0 m 30 m³/h 30 mm 1/N/PE~230 V 1,60 kW 1,21 kW 7,5 A bauseits –
US 153 ES 14,0 m 30 m³/h 30 mm 1/N/PE~230 V 1,60 kW 1,21 kW 7,5 A integriert Schuko-
US 153 D 15,0 m 31 m³/h 30 mm 3/PE~400 V 1,70 kW 1,41 kW 3,1 A bauseits –
US 153 DS 15,0 m 31 m³/h 30 mm 3/PE~400 V 1,70 kW 1,41 kW 3,1 A integriert CEE-
US 253 D 16,0 m 40 m³/h 40 mm 3/N/PE~400 V 2,60 kW 2,10 kW 4,4 A bauseits –
US 253 DS 16,0 m 40 m³/h 40 mm 3/N/PE~400 V 2,60 kW 2,10 kW 4,4 A integriert CEE-
50 mm freier Durchgang
US 75 E/ES 7,5 m 20 m3/h 50 mm 1/N/PE~230 0,83 kW 0,50 kW 3,9 A integriert Schuko-
US 75 D/DS 8,5 m 23 m3/h 50 mm 3/PE~400 0,85 kW 0,60 kW 1,4 A integriert CEE-
US 105 E/ES 11,5 m 28 m3/h 50 mm 1/N/PE~230 1,37 kW 0,98 kW 6,0 A integriert Schuko-
US 105 D/DS 11,5 m 29 m3/h 50 mm 3/PE~400 1,36 kW 1,06 kW 2,4 A integriert CEE-
US 155 E 12,0 m 29 m3/h 50 mm 1/N/PE~230 1,60 kW 1,21 kW 7,5 A bauseits –
US 155 ES 12,0 m 29 m3/h 50 mm 1/N/PE~230 1,60 kW 1,21 kW 7,5 A integriert Schuko-
US 155 D 13,0 m 31 m3/h 50 mm 3/PE~400 1,70 kW 1,41 kW 3,1 A bauseits –
US 155 DS 13,0 m 31 m3/h 50 mm 3/PE~400 1,70 kW 1,41 kW 3,1 A integriert CEE-
15
HAUSTECHNIK 15

US 73 + 102 HE(S)
Heißwasserpumpen
90 °C
WENN ES HEISS WIRD
Dann finden Sie mit den Schmutzwasserpumpen
aus unserer Baureihe
US 73 HE und 103 HE den richtigen
Anschluss. In Wäschereien oder Gemeinschaftswaschanlagen,
bei gewerblichen
Geschirrspülern und
Waschmaschinen oder für den
Notüberlauf einer Heizungsanlage
eignen sich diese Pumpen zur Förderung
von Heißwasser bis zu 90 °C.
Die Pumpen können mit unserem
Überflurbehälter Hebefix 100 H eingesetzt
werden.
Die Pumpen sind für den stationären
und transportablen Einsatz geeignet.
Beim Einsatz in tiefen Schächten ist
auch die Verwendung des Gleitrohrsystems
GR 40 empfehlenswert.
Die Pumpen sind TÜV-geprüft.
Bis 90 °C einsetzbar
Kontrollierbare Ölkammer
Austauschbare, längswasserdicht
vergossene Leitungseinführung
30 mm freier Durchgang
Typ H max Q max freier Durchgang Spannung P1 P2 Strom Motorschutz Stecker
US 73 HE/HES 9,5 m 19 m3/h 30 mm 1/N/PE~230 V 0,83 kW 0,50 kW 3,9 A integriert Schuko-
US 103 HE/HES 12,5 m 28 m3/h 30 mm 1/N/PE~230 V 1,37 kW 0,98 kW 6,0 A integriert Schuko-
16 HAUSTECHNIK

GT - JP 2023
US 73 + 103 EX
Ex-geschützte Pumpen
DIE EXPLOSIONSGESCHÜTZTEN
Mit den Ex-Pumpen US 73 Ex und
US 103 Ex treffen Sie die richtige Entscheidung,
wenn stark verunreinigtes
Schmutzwasser (bis 30 mm Korngröße)
aus Sammelschächten, Gruben
und sonstigen explosionsgefährdeten
Räumen gepumpt werden muss. Hierzu
zählen z. B. alle Zugangs- und
Sammelstellen, die über die Druckleitung
direkt mit dem Kanalnetz verbunden
sind, wie z. B. Parkplätze, Autowaschanlagen
und Tiefgaragen. Die
Pumpen besitzen ihrem Einsatzzweck
entsprechend die Ex-Kennzeichnung
Ex II 2 G Ex db IIB T4 Gb.
Die Pumpen sind für den stationären
Einsatz geeignet. Beim Einsatz in tiefen
Schächten ist auch die Verwendung
des Gleitrohrsystems GR 40
empfehlenswert.
Die Pumpen sind TÜV-geprüft.
Mit Explosionsschutz
Kontrollierbare Ölkammer
Austauschbare, längswasserdicht
vergossene Leitungseinführung
30 mm freier Durchgang
Typ H max Q max freier Durchgang Spannung P1 P2 Strom Motorschutz Stecker
US 73 E Ex 10,0 m 19 m3/h 30 mm 1/N/PE~230 V 0,83 kW 0,50 kW 3,9 A
ohne
US 73 D Ex 10,5 m 21 m3/h 30 mm 3/PE~400 V 0,85 kW 0,60 kW 1,4 A
in der
Steuerung
ohne
US 103 E Ex 12,5 m 28 m3/h 30 mm 1/N/PE~230 V 1,37 kW 0,98 kW 6,0 A
+ Wicklungsthermostate
ohne
US 103 DEx 12,5 m 28 m3/h 30 mm 3/PE~400 V 1,36 kW 1,06 kW 2,4 A ohne
17
HAUSTECHNIK 17

MULTIDRAIN UV 3
Schmutzwasserpumpen
GLÄNZEND IN SZENE GESETZT
Die Schmutzwasserpumpen aus Edelstahl
Multidrain UV3 sind vielseitig
einsetzbar und fördern klares Wasser,
Grauwasser, Regen- und Oberflächenwasser.
Transportabel eingesetzt entleeren
sie zuverlässig Behälter, Teiche oder
Schwimmbecken oder sie legen in
Notfällen überflutete Keller trocken.
Ein Schlauchanschluss sowie eine
Rückschlagklappe (nur für den mobilen
Einsatz) sind bereits im Lieferumfang
enthalten.
Stationär eingebaut in Schächten
oder Sammelbehältern fördern sie
Wasser aus Waschküchen, Lagerräumen
oder Ablaufschächten. Dabei
dienen sie gleichzeitig der Rückstausicherung.
Die Schmutzwasserpumpe Multidrain
UV3 SF mit enganliegendem Schwimmer
eignet sich ideal für Schächte ab
22 cm Durchmesser.
Hochwertige Edelstahlausführung
Druckabgang vertikal 1 1/4"
Ideal für enge Schächte
Neuartige Spüleinrichtung
Selbstentlüftung
Aufgetauchter Betrieb durch
Motormantelkühlung (S1)
Längswasserdicht vergossene
Leitungseinführung
Medientemperatur 35 °C,
kurzzeitig 70 °C (10 Min.)
Typ H max Q max freier Durchgang
Spannung P1 P2 Strom Stecker
MULTIDRAIN UV3 7,0 m 7,0 m³/h 10 mm 1/PE~230 V 0,34 kW 0,23 kW 1,5 A Schuko
MULTIDRAIN UV3 S 7,0 m 7,0 m³/h 10 mm 1/PE~230 V 0,34 kW 0,23 kW 1,5 A Schuko
Multidrain UV3 SF 7,0 m 7,0 m³/h 10 mm 1/PE~230 V 0,34 kW 0,23 kW 1,5 A Schuko
18 HAUSTECHNIK

MULTIDRAIN UV 300
Schmutzwasserpumpen
FLEXIBLE ANGESCHLOSSEN
Die Schmutzwasserpumpen Multidrain
UV 300 wurden speziell für
Anwendungen entwickelt, wo große
Förderhöhen gefragt sind.
Mit einem freien Durchgang von 10 mm
kann Schmutz-, Regen-, Grund- oder
Drainagewasser aus großen Tiefen zuverlässig
entsorgt werden. So finden
sie ihren Einsatzbereich z. B. in Kellern
von Einkaufszentren oder Hochhäusern
sowie bei der Beseitigung von
Überflutungen.
Die Multidrain UV 300 können durch
ihren vertikalen Druckabgang 1 1/2“
und in Kombination mit einem Kugeltauchschalter
in enge Schächte ab
ca. 400 mm Durchmesser eingesetzt
werden. Der Anschluss an ein Gleitrohrsystem
ist nicht möglich.
Mobil angeschlossen eignen sich
die Pumpen zur Beseitigung von
Überflutungen in Gebäuden. Zusammen
mit dem Druckschlauch mit Storz
C-Kupplung (Zubehör) bilden die
Multidrain UV 300 ein perfektes Team.
Hochwertige Edelstahlausführung
Doppelter Thermoschutz
Druckanschluss 1 1/2“ vertikal
Aufgetauchter Betrieb durch
Motormantelkühlung (S1)
10 mm freier Durchgang
Längswasserdicht vergossene
Leitungseinführung
Austauschbare Anschlussleitung
(10 m)
19
HAUSTECHNIK 19

MULTIDRAIN UV 600
Schmutzwasserpumpen
SIE WOLLEN HOCH HINAUS
Die Schmutzwasserpumpen Multidrain
UV 600 wurden speziell für
Anwendungen entwickelt, wo große
Förderhöhen gefragt sind.
Mit einem freien Durchgang von 10 mm
kann Schmutz-, Regen-, Grund- oder
Drainagewasser aus großen Tiefen zuverlässig
entsorgt werden. So finden
sie ihren Einsatzbereich z. B. in Kellern
von Einkaufszentren oder Hochhäusern
sowie bei der Beseitigung von
Überflutungen.
Die Druckleitung kann wahlweise
horizontal oder an den vertikalen
Druckstutzen angeschlossen werden.
Die horizontale Installation bietet sich
in der Regel bei der Festinstallation
an, z. B. in Verbindung mit einem
Gleitrohrsystem GR 50 (Zubehör).
Hochwertige Edelstahlausführung
Große Förderhöhen
Druckanschluss 2“ vertikal oder
horizontal
Automatische Selbstentlüftung
Aufgetauchter Betrieb durch
Motormantelkühlung (S1)
10 mm freier Durchgang
Längswasserdicht vergossene
Leitungseinführung
Austauschbare Anschlussleitung
(10 m)
20 HAUSTECHNIK

Typ Multidrain UV 300 H max Q max freier
Druchgang
Spannung P1 P2 Strom Stecker
MULTIDRAIN UV 305-1 8,5 m 21,0 m³/h 10 mm 1/PE~230 V 1,15 kW 0,88 kW 5,8 A Schuko
MULTIDRAIN UV 305-3 9,0 m 22,0 m³/h 10 mm 3/PE~400 V 1,15 kW 0,84 kW 2,5 A –
MULTIDRAIN UV 305-1 S 8,5 m 21,0 m³/h 10 mm 1/PE~230 V 1,15 kW 0,88 kW 5,8 A Schuko
MULTIDRAIN UV 305-3 S 9,0 m 22,0 m³/h 10 mm 3/PE~400 V 1,15 kW 0,84 kW 2,8 A CEE
MULTIDRAIN UV 310-1 10,0 m 24,5 m³/h 10 mm 1/PE~230 V 1,30 kW 1,05 kW 5,7 A Schuko
MULTIDRAIN UV 310-3 10,0 m 24,5 m³/h 10 mm 3/PE~400 V 1,35 kW 1,08 kW 3,0 A –
MULTIDRAIN UV 310-1 S 10,0 m 24,5 m³/h 10 mm 1/PE~230 V 1,30 kW 1,05 kW 5,7 A Schuko
MULTIDRAIN UV 310-3 S 10,0 m 24,5 m³/h 10 mm 3/PE~400 V 1,35 kW 1,08 kW 3,0 A CEE
MULTIDRAIN UV 315-1 13,5 m 28,0 m³/h 10 mm 1/PE~230 V 1,83 kW 1,36 kW 8,2 A Schuko
MULTIDRAIN UV 315-3 13,5 m 29,0 m³/h 10 mm 3/PE~400 V 1,85 kW 1,45 kW 3,6 A –
MULTIDRAIN UV 315-1 S 13,5 m 28,0 m³/h 10 mm 1/PE~230 V 1,83 kW 1,36 kW 8,2 A Schuko
MULTIDRAIN UV 315-3 S 13,5 m 29,0 m³/h 10 mm 3/PE~400 V 1,85 kW 1,45 kW 3,6 A CEE
Typ Multidrain UV 600
MULTIDRAIN UV 620-1 18,5 m 36 m³/h 10 mm 1/PE~230 V 2,40 kW 1,65 kW 10,4 A –
MULTIDRAIN UV 620-1 S 18,5 m 36 m³/h 10 mm 1/PE~230 V 2,40 kW 1,65 kW 10,4 A Schuko
MULTIDRAIN UV 620-3 18,5 m 37 m³/h 10 mm 3/PE~400 V 2,38 kW 1,95 kW 4,6 A –
MULTIDRAIN UV 620-3 S 18,5 m 37 m³/h 10 mm 3/PE~400 V 2,38 kW 1,95 kW 4,6 A –
MULTIDRAIN UV 625-3 20,5 m 38 m³/h 10 mm 3/PE~400 V 2,88 kW 2,25 kW 5,2 A –
MULTIDRAIN UV 625-3 S 20,5 m 38 m³/h 10 mm 3/PE~400 V 2,88 kW 2,25 kW 5,2 A –
MULTIDRAIN UV 635-3 25,5 m 39 m³/h 10 mm 3/PE~400 V 3,70 kW 3,05 kW 6,2 A –
MULTIDRAIN UV 635-3 S 25,5 m 39 m³/h 10 mm 3/PE~400 V 3,70 kW 3,05 kW 6,2 A –
S mit Schaltautomatik
21
HAUSTECHNIK 21

K2 PLUS
Kondensatpumpe
EIN PLUS AN VORTEILEN
Sie machen die Kondensatpumpe K2
Plus zu einem vielseitig einsetzbaren
Gerät. Sie fördert zuverlässig Kondensat
aus:
• Gas- und Ölbrennwertgeräten
• Klimaanlagen
• Luftentfeuchtern
• Kühlgeräten
Die K2 Plus besticht nicht nur durch
ihr modernes Design sondern vor
allem durch ihren dauerhaft leisen
Betrieb, die kompakten Behälterabmessungen
und ihre Zuverlässigkeit.
Sie ist steckerfertig und arbeitet vollautomatisch.
Der Schwimmerschalter überwacht
das Niveau im Behälter, während die
Elektronik die Laufzeit der Pumpe
überwacht. So wird frühzeitig bei
Funktionsstörungen gewarnt. Die K2
Plus verfügt über eine Laufzeitüberwachung
mit akustischem Alarm und
potentialfreiem Meldekontakt.
Die Kontrollleuchte bietet eine permanente,
optische Betriebs-/Fehleranzeige.
Über einen Probelauftaster
lässt sich die Funktionsfähigkeit der
Anlage jederzeit kontrollieren.
Besondere Werkstoffe und eine spezielle
Kon struktion sorgen für hohe Zuverlässigkeit.
So verhindert ein Sandfang,
dass im Kondensat enthaltene
Feststoffe in die Hydraulik gelangen
können.
Der zweiteilige Aufbau von Motor und
Sammelraum sowie seitliche Drehverschlüsse
ermöglichen eine komfortable,
werkzeuglose Reinigung.
Die K2 Plus ist beständig gegen saure
Kondensate mit einem pH-Wert von
≥ 2,7. Die maximale Zulauftemperatur
des Fördermediums beträgt 40 °C.
Ausstattung: steckerfertig mit 2 m
Netz leitung und Schukostecker, 6 m
PVC-Druckschlauch mit Übergangsstück
DN 50.
Bei größeren Kondensatmengen (z. B.
Luft-Luft- oder Luft-Wasser-Wärmepumpen,
Wasserenthärtungsanlagen)
oder bei zusätzlichem Schmutzwasser
empfehlen wir den Überflurbehälter
Hebefix extra.
Sehr leise
Probelauftaster
Optische Betriebs-/Fehleranzeige
Neu entwickelter Schwimmerschalter
Laufzeitüberwachung mit akustischem
Alarm und potentailfreiem
Meldekontakt
Wand- oder Bodenmontage
Typ H max Q max Spannung P1 Strom Motorschutz Stecker
K2 Plus 4,5 m 520 [l/h] 1/N/PE~230 V 65 W 0,58 A Thermostat/Alarmschaltung Schuko-
S mit Schaltautomatik
22 HAUSTECHNIK

PLANCOFIX | PLANCOFIX PLUS | PLANCOFIX LINE
Bodenablaufpumpen
BARRIEREFREIHEIT FÜR IHR BAD
Mit den innovativen Bodenablaufpumpen
Plancofix sind ebenerdige, verfliesbare
Duschen auch in nachträglich
zu renovierenden Bädern möglich.
Die kleinen leistungsstarken Pumpen
transportieren das Wasser aus der
Dusche in die nächste Sammel- oder
Fallleitung.
Die sichtbare Oberfläche des Plancofix
kann verfliest und somit unauffällig
in die Bodenfläche des Duschbereichs
integriert werden. Alternativ ist der
Einsatz eines Edelstahlelements als
Ablaufrost möglich.
Nach Inbetriebnahme der Dusche füllt
sich der Sammelraum im Plancofix
mit Wasser und die geräuscharme
Pumpe wird über einen Schwimmer
in Betrieb genommen. Sie entwässert
zuverlässig alle handelsüblichen
Duschsysteme.
Soll das Pumpengehäuse von den
üblichen Verunreinigungen (Haare,
Flusen, Sand) gereinigt werden, so
wird von oben die Pumpenhydraulik
entnommen und unter klarem Wasser
ausgespült.
Der Plancofix Plus wurde speziell für
Einbausituationen entwickelt, wo nur
eine geringe Förderhöhe - wie z. B. in
den meisten oberen Stockwerken - zu
überwinden ist. Er verfügt über einen
kleineren Motor, wodurch eine geringere
Einbautiefe von 9 cm (einschließlich
Dämmwanne) erreicht wird.
Besonderen Komfort bietet der
Plancofix Line mit integrierter
Duschrinne. Die Fliesen müssen nur
noch in eine Richtung mit dem üblichen
Gefälle - direkt zur Rinne - verlegt
werden und ergeben so ein harmonisches
Fiesenbild. Die Ablaufrinne
selbst benötigt nur ein geringes Gefälle
zur Mitte hin.
Die Duschrinne hat eine Breite von
1,20 m und kann individuell angepasst
werden. Technisch stecken in dem
Plancofix Line die gleichen Vorteile
wie im Plancofix Plus.
Einbautiefe 10,5 cm
Einbautiefe 9 cm (Plancofix Plus/
Plancofix Line)
Zulauf von oben als Bodenablauf
(Plancofix/Plancofix Plus) oder als
Rinne (Plancofix Line)
Dichtmanschette zur Anbringung an
eine bauseitige Dünnbettabdichtung
Einfache Reinigung/Wartung
Ablauf verfliesbar oder in Edelstahl
Sehr leise: < 30 dB(A) beim
Plancofix Plus/Plancofix Line
VDE-Zulassung
23
HAUSTECHNIK 23

PLANCOFIX CONNECT
Bodenablaufpumpe
GEMEINSAM MACHEN WIR ES MÖGLICH
Jung Pumpen und Dallmer - zwei Premiummarken
verbinden zuverlässige
Technik mit hochwertigem Design und
bieten Ihnen mit dem Plancofix
Connect eine innovative Bodenablaufpumpe.
Der Wunsch nach einer bodengleichen
Dusche liegt nach wie vor im
Trend. Sei es aus optischen Gründen
oder aus gesundheitlicher Notwendigkeit.
Mit dem Plancofix Connect können
ebenerdige, verfliesbare Duschen
auch dort installiert werden, wo es
bisher aufgrund des fehlenden Freigefälles
nicht möglich war, wie z. B. in
Altbauimmobilien.
Es wird nur noch eine komfortable
Einbautiefe von 7,5 cm benötigt und
die höhenverstellbaren Füße erlauben
das passgenaue und waagerechte
Einlassen in den Estrich.
Der Plancofix Connect pumpt das
Duschwasser zur nächsten Abwasserleitung,
von wo es im Freigefälle abläuft.
Durch die Kombination mit den hochwertigen
Duschrinnen von Dallmer
können höchste Ansprüche in der Gestaltung
Ihrer Dusche erfüllt werden.
12 verschiedene Abläufe der Cera-
Connect-Serie lassen kaum einen Gestaltungswunsch
offen.
Flexible Badgestaltung dank Linienund/oder
Punktentwässerung
In Kombination mit Duschrinnen der
Firma DALLMER (Firma Hutterer &
Lechner in Österreich)
Einbautiefe nur 7,5 cm
Einklickbare Dichtmanschette
entsprechend DIN 18534
Gummifüße und Schaumwanne zur
Schallreduzierung
Niveausteuerung über Schwimmer
Einfache Reinigung
Sehr leise: 27 dB(A)
VDE-Zulassung
24 HAUSTECHNIK

CeraFloor Connect
CeraFrame Connect
CeraWall Connect
Zusammen mit den Dallmer-Duschrinnen
Plancofix Connect
(Jung Pumpen)
CeraWall Connect (Dallmer)
Ablauf mit verfliesbarer Abdeckung:
Edelstahl matt Art.-Nr. 527455
Schwarz matt Art.-Nr. 527462
Roségold matt Art.-Nr. 527479
Messing matt Art.-Nr. 527486
Zubehör Vollmaterial-Abdeckung:
Abdeckung Edelstahl matt Art.-Nr. 527615
Abdeckung Schwarz matt Art.-Nr. 527622
Abdeckung Roségold matt Art.-Nr. 527639
Abdeckung Messing matt Art.-No 527646
CeraFrame Connect (Dallmer)
Ablauf mit verfliesbarer Abdeckung:
Edelstahl matt Art.-Nr. 527530
Schwarz matt Art.-Nr. 527547
Roségold matt Art.-Nr. 527554
Messing matt Art.-Nr. 527561
Zubehör Vollmaterial-Abdeckung:
Abdeckung Edelstahl matt Art.-Nr. 527691
Abdeckung Schwarz matt Art.-Nr. 527707
Abdeckung Roségold matt Art.-Nr. 527714
Abdeckung Messing matt Art.-No 527721
CeraFloor Connect (Dallmer)
Ablauf mit verfliesbarer Abdeckung:
Edelstahl matt Art.-Nr. 527493
Schwarz matt Art.-Nr. 527509
Roségold matt Art.-Nr. 527516
Messing matt Art.-Nr. 527523
Zubehör Vollmaterial-Abdeckung:
Abdeckung Edelstahl matt Art.-Nr. 527691
Abdeckung Schwarz matt Art.-Nr. 527707
Abdeckung Roségold matt Art.-Nr. 527714
Abdeckung Messing matt Art.-Nr. 527721
Die Dallmer-Duschrinnen wurden speziell für den Plancofix Connect entwickelt und müssen separat bestellt werden. Sie
sind nicht im Lieferumfang des Plancofix Connect.
25
HAUSTECHNIK 25

HEBEFIX
Überflurbehälter
LEISTUNG VIELSEITIG VERPACKT
Nachträglich einzubauende Entwässerungsgegenstände,
aber keine Abflussleitung
in der Nähe? Kein Problem
mit den Modellen der Hebefix-Baureihe!
Alle Behälter verfügen
über Rückschlag klappe, glänzende
Oberflächen, Überlaufschutz und
Installationsmaterial.
Der Hebefix Mini ist die kleinste Anlage
aus der Hebefix-Baureihe und lässt
sich neben einer Dusche, einem Bidet
oder unter einem Waschbecken
installieren. Kondenswasser aus
Kühltheken oder Klimaanlagen sowie
Kondensat aus Gasbrennwertgeräten
kann ebenfalls mit dieser Hebeanlage
entsorgt werden.
Der Hebefix ist schnell installiert und
zusammen mit der Pum pe U3KS,
U3KS spezial oder U5KS die kostengünstige
Lösung. Ob Handwaschbecken
im Hobbyraum oder die Waschmaschine
im Keller, der Hebefix spielt
überall seine Vorteile aus. Auch für
bodennahe Abläufe, wie bei einer Dusche
bietet der Hebefix die Lösung:
Den Sonder schwimmer für besonders
niedrige Schalthöhen.
Der Hebefix Plus passt dank geringer
Behältertiefe in alle handelsüblichen
Vorwandsysteme. Er kann aber auch
direkt unter einem Waschbecken installiert
werden. Das Wasser aus Dusche,
Handwaschbecken, Badewanne
oder Waschmaschine lässt sich problemlos
entsorgen. Behälter inkl. Pumpe
(U3-Variante).
Der Hebefix Extra entsorgt aggressive
Medien aus Enthärtungsanlagen
oder Gasbrennwertkesseln. Behälter
inkl. Pumpe (U3-Variante).
Der Hebefix plus sowie der Hebefix
extra verfügen über eine Laufzeitüberwachtung
mit akustischem Alarm
und potentialfreiem Meldekontakt.
Mit dem Hebefix 100 können höhere
Schmutz wasser aufkommen bewältigt
werden. Durch den gezielten Einsatz
verschiedener Pumpen ist es möglich,
weitere Entwäs se rungs gegenstände,
wie z. B. mehrere Wasch maschinen
oder Reihen duschen, anzuschließen.
Die vier Kombizuläufe ermöglichen einen
sehr flexiblen Einsatz des Kunststoffbehälters
mit 75 l Sammelvolumen.
Notwendige Teile zur Pumpenmontage
gehören zum Lieferumfang.
Für Abwassertemperaturen von
40 – 80 °C empfehlen wir den Einsatz
des Hebefix 100 H.
Der Hebefix 200 (240 l) verfügt über
ein noch größeres Stauvolumen und
kann als Einzel- oder Doppelanlage
eingesetzt werden.
Moderne Badgestaltung
Leiser Betrieb
Niedrige Zusatzzuläufe
Wartungsfreundlich
Laufzeitüberwachung mit akustischem
Alarm und potentailfreiem
Meldekontakt (Hebefix Plus /
Hebefix Extra)
Einsetzbare Pumpen Hebefix:
U3KS, U3KS spezial oder U5KS
Einsetzbare Pumpen Hebefix 100:
U3KS bis U6KS | US62 bis US 103
Einsetzbare Pumpen Hebefix 100 H:
US 73 HES | US 103 HES
Einsetzbare Pumpen Hebefix 200:
U3KS bis U6KS | US 62 bis US 103
US 73 + 103 Ex | US 75 bis 105
26 HAUSTECHNIK

BAUFIX
Unterflurbehälter
PASST SICH DER UMGEBUNG AN
Die Sammelbehälter Baufix für den
Unterflureinbau dienen der Entsorgung
von häuslichem Schmutzwasser
aus Waschtischen, Spülbecken,
Duschen und Waschmaschinen in Keller-
oder Waschräumen. Die druckstabilen
Behälter werden mit wenig Aufwand
in die bauseitige Grube versetzt,
angeschlossen und einbetoniert. Alle
Behälter sind mit einer stufenlos
dreh- und höhenverstell baren Abdeckung
ausgestattet, die später aufgetragene
Bodenbeläge ausgleicht. Ein
Geruchsverschluss im Bodenablauf
unterbindet unangenehme Gerüche.
Im Behälter verhindert eine geprüfte
und vormontierte Rückschlagklappe,
dass Schmutz wasser aus der Druckleitung
zurückläuft.
Der Baufix 50 zeichnet sich durch
seine besonders kompakten Abmessungen
aus und ist abgestimmt auf
die U3KS bzw. U3KS spezial. Die
bereits angeformte Behälterverlängerung
lässt sich vor Ort an die individuelle
Einbautiefe (45–71 cm) anpassen.
Der Baufix 100 verfügt über ein größeres
Volumen und kann je nach Leistungsbedarf
mit verschiedenen Pumpen
kombiniert werden. In Verbindung
mit U3, U5 oder U6 ist die Installation
eines Gleitrohrsystems möglich.
Der Baufix 200 kann zur Entsorgung
höherer Schmutzwasseraufkommen
mit einem Stauvolumen von 240 l eingesetzt
werden. Im Einsatz als Doppelpumpstation
schalten die Pumpen
im Normalbetrieb abwechselnd oder
gleichzeitig, um Spitzenlast aufzufangen.
Beim Ausfall einer Pumpe ist daher
auch der weitere Betrieb der Anlage
gesichert. Die Installation mit einem
Gleitrohrsystem (GR 32 bzw.
GR 50) ist möglich.
Der Baufix 100 und der Baufix 200
können aufgrund des druckstabilen
Behälters und durch eine Grundwasserdichtung
(Zubehör) im Grundwasserbereich
eingesetzt werden.
Alle notwendigen Teile für den Einbau
der Pumpen sind im Lieferumfang.
Stufenloser Niveauausgleich
Variable Einbautiefe
Bodenablauf mit Geruchsverschluss
Einsatz im Grundwasser möglich
(Baufix 100 | Baufix 200)
Einsetzbare Pumpen Baufix 50:
U3KS, U3KS spezial
Einsetzbare Pumpen Baufix 100:
U3KS bis U6KS (geeignet für GR 32)
US 62 bis US103 ES/DS
US 73 Ex bis US 103 Ex
Einsetzbare Pumpen Baufix 200:
U3K bis U6K | US 62 bis US 103
US 73 Ex bis US 103 Ex
US 75 bis 155
(geeignet für GR 32 oder GR 50)
27
HAUSTECHNIK 27

WCFIX
Kleinhebeanlagen
DIE KLEINEN HELFER
Der WCfix ist eine leicht zu installierende
Kleinhebeanlage für die Entsorgung
von Toilettenabwässern oberhalb
und unterhalb der Rückstauebene.
Zusätzlich können im selben Raum
eine Dusche, ein Waschbecken und
ein Bidet angeschlossen werden. Der
Einsatz ist jedoch nur im privaten
Bereich (Einfamilienhaus) zulässig, wo
der Benutzerkreis klein ist.
Ein absoluter Allrounder ist der WCfix
Plus. Er besticht nicht nur durch ein
ansprechendes Produktdesign sondern
auch durch flexible Anschlussmöglichkeiten.
Er kann unsichtbar in
ein handelsübliches Vorwandsystem
oder direkt an ein Stand-WC mit mind.
6 l Spülmenge installiert werden.
Serienmäßig ist der WCfix Plus mit einem
Lüftungssystem ausgestattet.
Zur Störmeldung besitzt der WCfix
Plus eine Laufzeitüberwachung mit
akustischem Alarm und potentialfreiem
Meldekontakt.
Der WCfix 260 sowie der WCfix Plus
sind besonders leise, da sie ohne
Schneidwerk auskommen. Gefördert
wird mit einem strömungsoptimierten
Freistromrad. Durch diese Konstruktion
sind keine regelmäßigen
Reinigungsintervalle erforderlich.
Der Aufwand bei Wartungsarbeiten
wird stark reduziert.
Die Geräte sind steckerfertig zum Anschluss
an eine Schuko-Steckdose
vorbereitet und arbeiten, sobald die
Spülung betätigt wird.
Ein Eingriff in den Sammelraum ist
auch bei Störungen in Folge unsachgemäßer
Benutzung nicht nötig, da
die Motor-/Pumpeinheit als kompaktes
Aggregat mit einem Handgriff
aus gebaut werden kann.
Die Anlagen sind TÜV-und VDEgeprüft.
Niedrige Zuläufe
Wartungsfreundlich
Freistromradförderung
Laufzeitüberwachung mit akustischem
Alarm und potentailfreiem
Meldekontakt (WCfix Plus)
Typ H max Q max Spannung P1 P2 Strom Motorschutz Leitung Stecker
WCfix 260 4 m 133 l/min 1/N/PE~230 V 0,40 kW 0,25 kW 1,75 A in der Wicklung 1,5 m Schuko-
WCfix Plus 6 m 208 l/min 1/N/PE~230 V 0,72 kW 0,46 kW 3,2 A in der Wicklung 1,5 m Schuko-
28 HAUSTECHNIK

COMPLI 300 E
Fäkalienhebeanlage
DIE KLEINE KOMPAKTE
Die Compli 300 E ist die kleinste Fäkalienhebeanlage
der Compli-Baureihe.
Sie wurde für die Abwasserentsorgung
aus Wohneinheiten wie z. B.
Souterrainwohnungen entwickelt.
Dank ihrer sehr kompakten Behälterabmessungen
und der zahlreichen Anschlussmöglichkeiten
ist sie vielseitig
einsetzbar.
Für eine mühelose Installation der
Compli 300 E sorgt nicht nur ihr geringes
Gewicht sondern auch der Stecker
mit integrierter Steuerungsplatine,
so dass keine Elektrofachkraft erforderlich
ist, um die Anlage in Betrieb
zu nehmen.
Der leistungsstarke Wechselstrommotor
ruht auf einer stabilen Ringgehäusewanne
aus Grauguss, die der
Anlage eine besondere Stabilität und
Laufruhe verleiht.
Als Zubehör empfehlen wir den laut
EN 12056-4 geforderten Schieber im
Zulauf der Anlage, um ungewünschten
Abwasserzufluss während der
Wartung zu vermeiden.
Ein weiterer Absperrschieber sollte
sich in der Druckleitung über der
Rückschlagklappe befinden, damit bei
Wartungsarbeiten das Wasser in der
Druckleitung zurück gehalten wird.
Immer empfehlenswert ist der Anschluss
einer Handmembranpumpe,
die bei Stromausfall eine manuelle
Entleerung des Sammelbehälters ermöglicht.
Die Anlage ist TÜV-geprüft.
Kompakte Abmessungen
(0,52 x 0,52 m)
Geringes Gewicht – nur 31 kg
Zusatzzuläufe vertikal/horizontal
Typ H max Q max Spannung P1 P2 Strom Motorschutz
Durchgang
Anschlussflansch
PN 10
für Anschluss
rohr
Lüftung
Compli 300 E 10,5 m 30 m3/h 1/N/PE~230 V 1,37 kW 0,9 kW 6,0 A eingebaut 50 mm DN 80 DN 80 DN 70
29
HAUSTECHNIK 29

COMPLI 400 | 500
Fäkalienhebeanlagen
QUALITÄT, DIE ÜBERZEUGT
Die Fäkalienhebeanlage Compli 400
mit montierter Rückschlagklappe ist
zur Entwässerung eines Einfamilienhauses
geeignet. Auch die Entsorgung
eines nachträglich eingebauten
eurogenormten Stand-WCs ist
durch die höhenverstellbare Zulaufmuffe
möglich, ohne dass eine Bodengrube
ausgehoben werden muss.
Mit den Zusatzzuläufen können weitere
Ab wasser stellen wie Spülbecken,
Dusche oder Waschmaschine angeschlossen
werden.
Die leistungsstarke Abwasserpumpe
ruht auf einem stabilen Gussring, der
eine dauerhaft dichte Behälterverbindung
gewährleistet und für Stabilität
und Laufruhe sorgt.
Ist größeres Stauvolumen in Verbindung
mit höherer Pumpenleistung
gefragt ist, kommt die Compli 500
(117 l Behältervolumen) zum Einsatz.
Der Sammel behälter kann je nach Einsatzfall
mit unter schiedlichen Pumpentypen
kombiniert werden.
Die bei allen Anlagen im Lieferumfang
enthaltene Steuerung verfügt über:
- einen Alarm, der per Knopfdruck
quittiert werden kann
- eine Wartungsintervallanzeige
- eine Steckverbindung für zusätzlichen
Hochwasseralarm.
Als Zubehör empfehlen wir den laut
EN 12056-4 geforderten Schieber im
Zulauf der Anlage, um ungewünschten
Abwasserzufluss während der
Wartung zu vermeiden. Ein weiterer
Absperrschieber sollte sich in der
Druckleitung über der Rückschlagklappe
befinden, damit bei Wartungsarbeiten
das Wasser in der Druckleitung
zurückgehalten wird.
Immer empfehlenswert ist der Anschluss
einer Handmembranpumpe,
die bei Stromausfall eine manuelle
Entleerung des Sammelbehälters ermöglicht.
Die Anlagen sind TÜV-geprüft.
Steckerfertig
Überflutbar
Zusatzzuläufe vertikal/horizontal
Höhenverstellbare Zulaufmuffe
(Compli 400)
Typ Compli H max Q max Spannung P 1
P 2
Strom Motorschutz
Durchgang
Anschlussflansch
PN 10
Anschlussrohr
Lüftung
400 mit RK 7,0 m 48 m3/h 3/N/PE~400 V 1,25 kW 0,87 kW 2,2 A eingebaut 70 mm DN 80 DN 100 DN 70
400 E mit RK 7,0 m 48 m3/h 1/N/PE~230 V 1,55 kW 1,10 kW 7,1 A eingebaut 70 mm DN 80 DN 100 DN 70
510/4 BW 7,0 m 52 m3/h 3/N/PE~400 V 1,30 kW 1,00 kW 2,8 A eingebaut 70 mm DN 80 DN 100 DN 70
515/4 BW 9,5 m 69 m3/h 3/N/PE~400 V 2,20 kW 1,70 kW 3,9 A eingebaut 70 mm DN 80 DN 100 DN 70
Weitere Anlagen finden Sie in unserem Katalog oder auf unserer Homepage www.jung-pumpen.de
30 HAUSTECHNIK

COMPLI 1000 | 1000 HL
Fäkalienhebeanlagen
ZUVERLÄSSIGKEIT X 2
Die Fäkalienhebeanlagen Compli 1000
und Compli 1000 HL sind unsere Doppelanlagen.
Da in bestimmten Fällen
der Einsatz einer Doppelanlage sinnvoll
oder sogar vorgeschrieben ist,
eignet sich diese Baureihe besonders
zur Förderung von Abwässern aus
Mehrfamilienhäusern und öffentlichen
Einrichtungen. Ihre beiden Pumpen
schalten entweder wechselseitig, um
die Funktionsbereitschaft zu erhöhen
oder gleichzeitig, um Abwasserspitzen
abzudecken.
Die Varianten Compli 1000 HL sind mit
einer modernen HighLogo Mikroprozessor-Steuerung
ausgestattet. Wartungsintervallanzeige,
ein zusätzlicher
Anschluss für Hochwasseralarm, eine
Alarmquittierung, sind nur einige der
vielen Features, die über ein großes
Display angezeigt werden.
Die Anlagen sind steckerfertig und voll
überflutbar. Sie sind mit einer Doppelrückschlagklappe
ausgestattet, so
dass kein Hosenstück verwendet werden
muss.
Die Zulaufhöhe kann je nach Zulaufleitung
variiert werden:
• DN 100: 180-205 mm (links), 250-300
mm (mitte) und 290-340 mm (rechts),
jeweils stufenlos
• DN 150/DN 50: 180 mm (links), 275 mm
(mitte) und 315 mm (rechts)
Die Anlagen sind TÜV-geprüft.
Mit moderner HighLogo
Mikroprozessor-Steuerung
Steckerfertig
Überflutbar
Zulaufklemmflansch
Doppelrückschlagklappe
Typ Compli H max Q max Spannung P 1
P 2
Strom Motorschutz
Durchgang
Anschlussflansch
PN 10
Anschlussrohr
Lüftung
1010/4 BWE 6,0 m 52 m³/h 1/N/PE~230 1,55 kW 1,10 kW 7,1 A
70 mm DN 80 DN 100 DN 70
1010/4 BW 6,0 m 52 m3/h 3/N/PE~400 V 1,30 kW 1,00 kW 2,8 A 70 mm DN 80 DN 100 DN 70
1015/4 BW 8,5 m 69 m3/h 3/N/PE~400 V 2,20 kW 1,70 kW 3,9 A im 70 mm DN 80 DN 100 DN 70
1025/4 BW 10,0 m 56 m3/h 3/N/PE~400 V 3,00 kW 2,20 kW 5,1 A Motor/ 70 mm DN 80 DN 100 DN 70
in der
1010/4 BWE HL 6,0 m 52 m3/h 1/N/PE~230 V 1,55 kW 1,10 kW 7,1A Steuerung
70 mm DN 80 DN 100 DN
70 mm DN 80 DN 100 DN 70
1010/4 BWE HL 6,0 m 52 m3/h 3/N/PE~400 V 1,30 kW 1,00 kW 2,8 A 70
1015/4 BW HL 8,5 m 69 m3/h 3/N/PE~400 V 2,20 kW 1,70 kW 3,9 A 70 mm DN 80 DN 100 DN 70
1025/4 BW HL 10,0 m 56 m3/h 3/N/PE~400 V 3,00 kW 2,20 kW 5,1 A 70 mm DN 80 DN 100 DN 70
Weitere Anlagen finden Sie in unserem Katalog oder auf unserer Homepage www.jung-pumpen.de
31
HAUSTECHNIK 31

COMPLI 1200 HL
Fäkalienhebeanlagen
FÜR MEHR STAUVOLUMEN
Mit einem Sammelvolumen von 350 l
stellt die Compli 1200 HL eine ideale
Lösung für mehrere Wohneinheiten,
Gewerbebetriebe oder Krankenhäuser
dar.
Der rückwärtige Zulauf kann mit einem
Formstück (bauseits) sowohl höhenvariabel
(560–700 mm) als auch
schwenkbar (180°) montiert werden.
Die Compli 1200 HL sind mit einer
HighLogo Mikroprozessor-Steuerung
ausgestattet. Gerade bei Doppelanlagen
wird auf noch mehr Sicherheit
gesetzt. Wartungsintervallanzeige,
ein zusätzlicher Anschluss für Hochwasseralarm,
eine Alarmquittierung
sind nur einige Features, die über ein
großes Display angezeigt werden.
Für höheres Abwasseraufkommen (industrieller
und kommunaler Einsatz)
haben wir noch weitere einsatzgerechte
Doppelanlagen im Programm.
Auf Anfrage können wir auch Fäkalienhebeanlagen
mit Edelstahlbehälter
anbieten.
Die Anlagen sind TÜV-geprüft.
Mit moderner HighLogo
Mikroprozessor-Steuerungen
Steckerfertig
Überflutbar
Zulaufklemmflansch
Doppelrückschlagklappe
Typ Compli H max Q max Spannung P 1
P 2
Strom Motorschutz
Durchgang
Anschlussflansch
PN 10
Anschlussrohr
Lüftung
1210/4 BW HL 6,0 m 52 m3/h 3/N/PE~400 V 1,30 kW 1,00 kW 2,8 A im Motor/ 70 mm DN 80 DN 100 DN 70
in der
1215/4 BW HL 8,5 m 69 m3/h 3/N/PE~400 V 2,20 kW 1,70 kW 3,9 A Steuerung 70 mm DN 80 DN 100 DN 70
Weitere Anlagen finden Sie in unserem Katalog oder auf unserer Homepage www.jung-pumpen.de
32 HAUSTECHNIK

COMPLI MULTICUT
Fäkalienhebeanlagen mit Schneidsystem
FÜR DIE BESONDEREN FÄLLE
Die Fäkalienhebeanlage Compli mit
Schneidsystem MultiCut ist speziell
für die Entsorgung von Abwässern aus
Sonderobjekten z. B. mobilen Sanitäreinrichtungen,
Toiletten in Produktionshallen,
Wochenendhäusern, Hausbooten,
Bootshäusern oder Schaustellerwagen
vorgesehen.
Das Schneidsystem MultiCut ermöglicht,
dass Abwasser durch lange und
klein dimensionierte Druckleitungen
zum nächsten Kanal gepumpt wird
und mit der Druckleitung dem Geländeverlauf
gefolgt werden kann. Diese
Form des Abwassertransports ist in
vielen Fällen wirtschaftlicher als die
Ableitung über Freigefälleleitungen.
Das außenliegende Schneidsystem
MultiCut gewährleistet maximale Betriebssicherheit
bei hervorragenden
Fördereigenschaften.
Die Zulaufhöhe kann je nach Anlage
und Zulaufleitung variiert werden:
• Compli 100
DN 50: 150, 250 mm
DN 100: 180, 250 mm
• Compli 500 und 1000
DN 150/DN 50: 180, 275 und 315 mm
DN 100: 180-340 mm
Die Anlagen sind TÜV-geprüft.
Steckerfertig
Überflutbar
Vielseitige Anschlussmöglichkeiten
Pumpen mit Schneidsystem
MultiCut
Typ
Compli
H max Q max Spannung P 1
P 2
Strom Zulaufhöhe
Zulauf
Klemmflansch
Durchgang
Anschlussrohr
Ø
Lüftung
108/2 ME 16,0 m 17 m3/h 1/N/PE~230 V 1,70 kW 1,14 kW 7,5 A 180/250 7 mm DN 100 63 mm DN 70
108/2 M 16,0 m 17 m3/h 3/N/PE~400 V 1,65 kW 1,24 kW 2,8 A 180/250 7 mm DN 100 63 mm DN 70
120/2 M 24,0 m 18 m3/h 3/N/PE~400 V 2,60 kW 2,10 kW 4,4 A 180/250 7 mm DN 100 63 mm DN 70
508/2 ME 16,0 m 17 m3/h 1/N/PE~230 V 1,70 kW 1,14 kW 7,5 A variabel 7 mm DN 150 50 mm DN 70
508/2 M 16,0 m 17 m3/h 3/N/PE~400 V 1,65 kW 1,24 kW 2,8 A variabel 7 mm DN 150 50 mm DN 70
520/2 M 24,0 m 18 m3/h 3/N/PE~400 V 2,60 kW 2,10 kW 4,4 A variabel 7 mm DN 150 50 mm DN 70
1008/2 ME 16,0 m 17 m3/h 1/N/PE~230 V 1,70 kW 1,14 kW 7,5 A variabel 7 mm DN 150 50 mm DN 70
1008/2 M 16,0 m 17 m3/h 3/N/PE~400 V 1,65 kW 1,24 kW 2,8 A variabel 7 mm DN 150 50 mm DN 70
1020/2 M 24,0 m 18 m3/h 3/N/PE~400 V 2,60 kW 2,10 kW 4,4 A variabel 7 mm DN 150 50 mm DN 70
33
HAUSTECHNIK 33

MULTICUT
Abwasserpumpen mit Schneidsystem
DIREKT ZUM KANAL
Die Schneidradpumpen der MultiCut-
Reihe eignen sich vor allem für die
Förderung von häuslichem Abwasser
durch klein dimensionierte Druckleitungen
ab DN 32. Die Pumpen können
stationär in Druckentwässerungssystemen
oder zum Direktanschluss
von Einzelhäusern an das öffentliche
Kanalnetz eingesetzt werden.
Das außenliegende und nachstellbare
Schneidsystem verhindert, dass nicht
zerkleinerbare Feststoffe in das Pumpeninnere
gelangen können.
Ausgestattet mit einer Schneidplatte
aus gehärtetem Edelstahl und einem
Dreikantmesser zerkleinert es mit
mehr als 200.000 Schneidvorgängen
pro Minute grobe Beimengungen im
Abwasser, bevor diese in die Pumpenhydraulik
gelangen können.
Somit werden diese Pumpen auch mit
den Veränderungen im Abwasser, die
durch den zunehmenden Einsatz von
Feuchttüchern und anderen Hygieneartikeln
verursacht werden, fertig.
Außenliegendes Schneidsystem
200.000 Schnitte pro Minute
Hohe Betriebssicherheit = weniger
Serviceeinsätze
Kontrollierbare Ölkammer
Eingebauter Motorschutz
Typ H max Q max Spannung P 1
P 2
Strom Motorschutz Leitung steckbar Sicherung
20/2 M plus 24 m 18 m3/h 3/PE~230/400 V 2,40 kW 1,91 kW 4,0 A Thermostat H07 RN-F 6G 1,5 10 A
25/2 ME 24 m 17 m3/h 1/N/PE~230 V 2,70 kW 2,04 kW 12,0 A Thermostat H07 RN-F 6G 1,5 16 A
35/2 M 20-35 m 16 m3/h 3/PE~230/400 V 3,70 kW 3,04 kW 6,6 A Thermostat H07 RN-F 6G 1,5 10 A
36/2 M 25-38 m 16 m3/h 3/PE~230/400 V 4,20 kW 3,42 kW 7,3 A Thermostat H07 RN-F 6G 1,5 10 A
45/2 M 38-45 m 10 m3/h 3/PE~230/400 V 4,84 kW 3,93 kW 7,9 A Thermostat H07 RN-F 6G 1,5 10 A
34 HAUSTECHNIK

PKS 800 | SKS 800 | SKS 1000
Kunststoffschächte
DIE OPTIMALE VERBINDUNG
Ob in der öffentlichen Entwässerung
oder für die private Grundstücksentwässerung,
ob begehbar oder befahrbar,
die Kunststoffschächte PKS bieten
für die Schmutz- und Abwasserentsorgung
die optimale Lösung.
Sie sind selbstverständlich vom Deutschen
Institut für Bautechnik (DIBt)
zugelassen. Höchste und dauerhafte
Qualität wird durch die Herstellung im
eigenen Kunststoffwerk gewährleistet.
Die Kunststoffschächte aus umweltfreundlichem
Polyethylen sind
korrosionsbeständig, sehr leicht, einfach
zu reinigen, auftriebssicher und
grundwasserdicht. Durch die kompakten
Baumaße ist der Einbau schnell
und mit geringem Erdaushub möglich.
Eine glatte, porenfreier Oberfläche
und ein eigens für die Pumpstationen
optimierter Schachtboden vermindert
Ablagerungen.
Die Schächte werden als fertige
Pumpstation mit allen notwendigen
Armaturen geliefert. Das Überwasserkupplungssystem,
an dem die Pumpe
einfach angekuppelt wird, erleichtert
Installation und Wartung.
Besonderen Komfort bieten der
PKS-B 800-32 sowie der PKS-B 800-
D32 in Kombination mit den Abwasserpumpen
der Baureihe MultiCut.
Beide Schächte können im befahrbaren
Bereich eingesetzt werden.
Das Kupplungsventil besteht aus
hochfestem Kunststoff Polyphtalamid
(PPA). Das integrierte Kugelrückschlagventil
kann mit der Pumpe herausgenommen
werden und ermöglicht
somit eine einfache Wartung und
Reinigung.
Die im Schacht eingesetzten Werkstoffkombination
aus Edelstahl und
Kunststoff lassen die sonst üblichen
Korrosionserscheinungen vergessen.
Der Druckabgang DN 32 ermöglicht
klein dimensionierte Druckleitungen
und reduziert somit die Aufenthaltszeiten
des Abwassers in der Druckleitung.
Die Baureihen SKS-B 800 und
SKS-D 1000 können in Kombination
mit den Schmutzwasserpumpen
der Baureihen U3, US und Multidrain
UV für die Grundstücksentwässerung
eingesetzt werden. Die Schächte sind
als Einzel- oder Doppelpumpstationen
erhältlich.
Das Gesamtvolumen der SKS-Schächte
liegt zwischen 740 und 1372 Litern
und kann je nach Schachtverlängerung
(Zubehör) vergrößert werden.
Befahrbar Kl. B 125:
PKS-B 800/SKS-B 800
Befahrbar Kl. D 400:
SKS-D 1000
Auftriebssicher und
grundwasserdicht
Leicht und kompakt
Langlebig und umweltfreundlich
35
HAUSTECHNIK 35

HIGHLOGO | BASICLOGO
Steuerungen
ROBUST UND KOMFORTABEL
Mit Steuergeräten lassen sich Pumpen
optimal und zuverlässig steuern.
Sie überwachen den Betrieb und
alarmieren bei Störungen.
Besonderen Komfort bieten die Mikroprozessorsteuerungen
HighLogo.
Auf dem großen und gut ablesbaren
Display lassen sich u. a. anzeigen:
| Status der Pumpen
| die Einschaltzyklen
| der aktuelle Füllstand im Schacht
(abhängig vom Niveaugebersystem)
| Stromaufnahme der Pumpe im Betrieb.
| Fehlerspeicher mit Ereignissen
| Probelauf (zuschaltbar)
| Anzeige der Einschaltimpulse,
Betriebsstunden, Serviceintervalle,
Niveauanzeige u.v.m.
| Motorstromüberwachung
| Sammelstörmeldungen potentialfrei
u. potentialbehaftet (230 V AC)
| Automatischer Wechselbetrieb bei
Doppelanlagen, optional Spitzenlast
| Summer für Alarmmeldungen
| ATEX-Modus
| Eingänge für digitale und analoge
Niveaugeber
Ausgestattet mit einem GSM-Modul
lassen sich Störungen per SMS und/
oder E-Mail an programmierbare
Empfänger senden.
Die Elektroplatinensteuerungen
BasicLogo sind seit Jahrzehnten fester
Bestandteil des Steuerungsprogramms
und erfüllen in ihrer Grundausstattung
alle Voraussetzungen,
die für die Steuerung von Abwasserpumpen
erforderlich sind.
Sie haben je Pumpe einen Hand-Null-
Automatikschalter und zeigen über
LEDs den Status der Pumpe(n) und
evtl. Störungen an. Diese werden über
einen Alarmsummer und über Relaiskontakte
ausgegeben:
| Hochwasser
| Motorstrom je nach Ausführung
| Übertemperatur je nach Ausführung
Die BasicLogo-Steuerungen in
ExM-Ausführung entsprechen den aktuellen
ATEX-Richtlinien und sind mit
einer integrierten Staudruck-Niveausteuerung
ausgestattet, die mit zwei
unabhängig voneinander arbeitenden
Niveaugebern für hohe Betriebssicherheit
sorgt. Dazu kommen:
| ein Trockenlaufschutz (TLS)
| eine Laufzeitüberwachung
| eine 3-phasige thermisch-mechanische
Motorstromüberwachung
Steuerung LC für Einzelanlage
mit Trockenlaufschutz
(TLS) und
Luftglocken
Basic Logo AD 46 ExM mit Trockenlaufschutz
(TLS)
36 HAUSTECHNIK

AW3 | AWE | FTJP
Waschmaschinenstopp | Funktransmitter
MEHR SICHERHEIT
Der Waschmaschinenstopp bietet Ihnen
beim Einsatz von Pumpen und
Hebeanlagen zusätzliche Sicherheit.
Sobald der Wasserstand im Behälter
einen kritischen Pegel erreicht, ertönt
ein akustisches Signal und die angeschlossene
Waschmaschine wird ausgeschaltet.
Abhängig vom Einsatzort (bauseitiger
Schacht oder Jung Pumpen Behälter)
werden die Alarmschaltungen mit geeigneten
Niveaugebern wie z. B. Kugeltauchschaltern,
Reedkontaktschaltern
oder Spezialelektroden ausgestattet.
Verschiedene Ausführungen:
Alarmgeber AW3 mit Waschmaschinenstopp
und KT-Schalter, netzabhängig
und 3 m Leitung für den Einsatz
in einem Pumpensumpf.
Waschmaschinenstopp AWE mit
Spezialelektrode, netzabhängig und
1,5 m Leitung. Plötzlich auftretende
Feuchtigkeit auf dem Fußboden wird
sofort signalisiert. Besonders empfehlenswert
bei der Aufstellung von
Wasch- oder Spülmaschinen in Erdoder
Obergeschossen, wo kein Pumpensumpf
vorhanden ist (Alarmmeldung
bereits ab ca. 1 mm Wasserstand).
Zubehör:
Zum parallelen Anschluss mehrerer
Wasch- oder Spülmaschinen empfehlen
wir den Waschmaschinenstopp
AWO.
Durch den Einsatz eines Akkus ist die
Alarmmeldung bei allen Geräten auch
bei Netzausfall gewährleistet.
Alle angeschlossenen Geräte werden
bei ertönender Alarmmeldung ausgeschaltet.
Schadensvermeidung
Akustisches Signal
Verschiedene Niveaugeber
Smart Home
Die Vernetzung von technischen Geräten
mit dem Smartphone ist in aller
Munde. Mit dem Smart Home Funktransmitter
FTJP bieten wir die Möglichkeit,
Hebeanlagen, Pumpstationen
sowie Alarmgeräte, die über einen potentialfreien
Ausgang verfügen, in
eine smarte Infrastruktur einzubinden.
Gateways, die das Funkprotokoll
EnOcean ® unterstützen, sind geeignet,
mit dem FTJP zu kommunizieren.
Über die jeweilige App des Gateways-
Anbieters kann der FTJP angelernt
werden.
So kann bei Pumpenausfall oder Wasser
im Keller gleichzeitig die Waschmaschine
abgestellt, die Kellerfenster
motorisch zugefahren und das Ventil
der Frischwasserleitung abgesperrt
werden. Selbstverständlich
lässt sich
auch gleich eine Jung
Pumpe aktivieren, die
das eintretende Wasser
abpumpt.
Der Funktransmitter
lässt sich ideal in die
bestehende Welt der modernen Hauskommunikation
neben z. B.
Rauchmelder, Einbruch- meldeanlagen,
Jalousien, Licht und Heizungsanlagen,
integrieren.
37
HAUSTECHNIK 37

Einsatzbereiche
von Hebeanlagen
Stand-WC Wand-WC Urinal Bidet Waschbecken
Dusche
Badewanne
Hebefix Mini
Hebefix Plus
Hebefix Extra
Hebefix
Hebefix 100
Hebefix 100 H
Hebefix 200
Baufix 50
Baufix 100
Baufix 200
Plancofix
Plancofix Plus
Plancofix Line
Plancofix Connect
keine Hebeanlage gemäß DIN EN 12050-2, sondern speziell für die Entwässerung von Duschen
keine Hebeanlage gemäß DIN EN 12050-2, sondern speziell für die Entwässerung von Duschen
keine Hebeanlage gemäß DIN EN 12050-2, sondern speziell für die Entwässerung von Duschen
K2 Plus
WCfix 260
WCfix Plus
Compli 300E
Compli 400
Compli 500
Compli 1000/1000 HL
38 HAUSTECHNIK

Spüle
Kondensat
Geschirrspüler
Waschmaschine
Enthärtungsanlage
Kälte- und
Klimageräte
Heißwasser
H max
(m)
Q max
(l/min)
Druckabgang
55 °C
5,3 m 72 l DN 32
7,0 m 108 l DN 32
6,0 m 83 l DN 32
U3KS spezial
U3KS spezial
8,0 m 192 l DN 32
U3KS spezial
U3KS spezial
13,0 m 466 l DN 40
U3KS Spezial
U3KS Spezial
U3KS Spezial
U3KS Spezial
U3KS Spezial
U3KS Spezial
80 °C
13,0 m 466 l DN 40
13,0 m 516 l DN 32/50
7,0 m 108 l DN 32
13,0 m 466 l DN 32
für fäkalienfreies Abwasser
U3KS Spezial
U3KS Spezial
13,0 m 516 l DN 32/50
2,3 m 30 l DN 25
1,3 m 25 l DN 25
1,0 m 23 l DN 25
3,5 m 8 l 11/13 mm
4,0 m 133 l DN 25/32
6,0 m 208 l DN 25/32
* * 10,0 m 500 l DN 80
* * 7,0 m 800 l DN 80/100
* * 20,0 m 1.267 l DN 80/100
* * 20,0 m 1.417 l DN 80/100
für fäkalienhaltiges Abwasser
* Vermischung mit häuslichem Abwasser muss gewährleistet sein 39
HAUSTECHNIK 39

APPS
Als Planungshilfen
INFORMATIONEN AUF EINEN BLICK
Die kostenlose Media App versorgt
den SHK-Handwerker überall und jederzeit
mit einer Vielzahl an technischen
Informationen rund um
Schmutz- und Abwasserpumpen. Neben
den klassischen Produktunterlagen
wie Datenblätter und Prospekten,
bietet die App auch den direkten Zugriff
auf technische Informationen wie
Betriebsanleitungen und Ersatzteillisten
Online und offline Zugriff auf alle
Daten
Alle Daten können wahlweise
auch in die App geladen werden
Weiterleitung der Dokumente per
E-Mail
Push-Mitteilung über Neuerungen
Integrierter Multimediabereich
u.v.m.
PUMPENAUSWAHLHILFE
Mit der PumpSizer App lässt sich nach
Festlegung der hydraulischen Daten,
des zu fördernden Mediums und des
beabsichtigten Installationsstandortes
eine Auswahl an geeigneten Abwasserpumpen
ermitteln.
Die Eingabe der Werte erfolgt intuitiv
und die Ergebnisse werden schon
während des Verschiebens der Regler
angezeigt.
Download PumpSizer-App
IOS
ANDROID
FUNKTIONSUMFANG:
Umfangreiche Auswahl von
Immobilien, Wasserarten und
Installationsstandorten
Auswahl von Entwässerungsgegenständen
Ermittlung der erforderlichen
Fördermengen
Betriebspunktberechnung
Empfehlungsfunktion für Pumpen
u.v.m.
Download Media-App
IOS
ANDROID
40 HAUSTECHNIK

JUNGTUBE
Social Media Kanäle
DAS ONLINE-FORUM
Besuchen Sie unser Abwasserportal
JungTube und profitieren Sie von den
praktischen Tipps und Erfahrungen
der Pumpenprofis.
Das Onlineforum hat sich innerhalb der
vergangenen Jahre zu einem Forum
etabliert, welches sowohl von Planern,
Installateuren als auch von Endkunden
genutzt wird.
Tipps von Pumpenprofis
Haus- und Abwassertechnik
Bildergalerie mit kuriosen und
informativen Einbauaufnahmen
Häufig gestellte Fragen werden
direkt als FAQ beantwortet
Moderation durch Jung Pumpen
Beiträge und Bilder können bei Facebook,
Twitter und Google plus geteilt
werden.
VIDEOS AUF YOUTUBE
Auf YouTube bieten wir anschauliche
Video-Clips zu Produkten und deren
Montage in der häuslichen und kommunalen
Abwasserentsorgung.
SHK-Profis aber auch Hausbesitzer
finden dort eine Vielzahl an Videoclips
und 3D-Animationen.
Neben Produktvideos sind dort auch
interessante Videos zum Unternehmen
sowie Aufzeichnungen von einzelnen
Seminaren und Messen zu sehen.
Produktvideos
Montage- und Einbauvideos
Videos mit Tipps zur Wartung
3D-Animationen
Videos zum Unternehmen
Videos zu Seminaren und Messen
YouTube
www.jung-pumpen.de
41
HAUSTECHNIK 41

PENTAIR JUNG PUMPEN
Forum
DIE WEITERQUALIFIZIERUNG
Unser Seminarzentrum „Forum“ hat
sich mit seinem wachsenden Seminarangebot
als Profitreffpunkt zum Informationsaustausch
etabliert.
Wir empfangen Sie hier mit technischen
und kommunikativen Highlights
- und einer neuen Klimaanlage, die für
permanente Frischluftzufuhr sorgt.
Im sympathischen Ambiente profitieren
Sie vom Fachwissen der internen
und externen Referenten. Uns wiederum
dienen die Seminare als Inspiration
für zukünftige Produkte.
Beim Pausenkaffee oder dem gemeinsamen
Abendessen können wir entspannt
unsere Erfahrungen austauschen.
Beim Rundgang durch unsere
Fertigung wird für Sie die Qualität einer
Jung-Pumpe sicht- und erlebbar.
In unserem Seminarzentrum in Griesheim
bieten wir Kurzseminare in Süddeutschland
an. Unter dem Motto
„Wissen auf den Punkt gebracht“ konzentrieren
wir uns auf Themenkomplexe,
die auf Ihre Bedürfnisse zugeschnitten
sind. Sie können auch individuelle
Termine für Gruppen ab 10
Personen vereinbaren.
Mit unseren Kooperationspartnern
organisieren wir bundesweit Seminare,
die sich über die Pumpentechnik
hinaus auf die gesamte Abwassertechnik
erstrecken.
Online-Seminare bilden eine weitere
Säule unserer Seminaraktivitäten.
Nehmen Sie bequem vom Rechner im
Büro aus teil oder mit dem Tablet auf
dem Sofa. Der interaktive Austausch
in unserem Portal lässt in der Regel
keine Ihrer Fragen offen. Die meist
einstündigen Veranstaltungen sind
auf einzelne Themengebiete eng umrissen
und ein idealer Einstieg für ein
anschließendes Präsenzseminar bei
Pentair Jung Pumpen.
Termine können über unsere Homepage
www.jung-pumpen-forum.de
eingesehen werden oder für Gruppen
ab 10 Personen individuell vereinbart
werden.
Wo auch immer wir Sie zu einem Seminar
begrüßen dürfen - wir freuen
uns über einen regen Gedankenaustausch
mit Ihnen!
Ihr Seminarteam
Ingo Wien
Troisdorf
Mobil 0172 2898534
42 HAUSTECHNIK

Firmenzentrale Steinhagen
Innendienst Haustechnik
Telefon Aufträge: +49 5204 17-149
Telefon Angebote: +49 5204 17-150
Innendient Abwassertechnik
Telefon: +49 5204 17-301
E-Mail: info@jung-pumpen.de
Andreas Steinweg
Fargau
Mobil 0172 2898527
Michael Zoschke
Delingsdorf
Mobil 0172 2898537
Außendienst
Haustechnik
Abwassertechnik
Frank Schimansky
Greifswald
Mobil 0172 2898538
Martin-Sydney Jansen
Neuenkirchen
Mobil 0172 2898523
Peter Daniel
Emden
Mobil 0172 2898541
Andreas Fröhling
Kirchlengern
Mobil 0172 2898530
Torben Quathamer
Hamburg
Mobil 0172 2898513
Jörg Schlüter
Hannover
Mobil 0172 2898520
Carsten Utz
Winsen a.d.Aller
Mobil 0172 2898543
Jens Manthey
Ahrensfelde
Mobil 0172 2898533
Harald Schick
Berlin
Mobil 0172 2898549
Marco Krüger
Herford
Rico Janzen Mobil 0172 2898536
Oberhausen
Mobil 0172 2898525
Steinhagen
Olaf Brauer
Mittenwalde
Mobil 0172 2898993
Marcus Effertz
Düsseldorf
Mobil 0172 2898511
Markus Schröter
Bochum
Mobil 0172 2898524
Frank Hauer
Weimar
Mobil 0172 2898535
Harald Beck
Langenselbold
Mobil 0172 2898517
Torsten Geisler
Otterwisch
Mobil 0172 2898531
Ingo Wien
Troisdorf
Mobil 0172 2898534
Holger Schulz
Neuwied
Mobil 0172 2898544
Stefan Schödel
Ködnitz
Mobil 0172 2898551
Klaus Kimm
Brühl
Mobil 0172 2898514
Rainer Wunderlich
Tamm
Mobil 0172 2898518
Mathias Müller
Fürth
Mobil 0172 2898547
Michael Stubenhofer
Bernhardswald-Kürn
Mobil 0172 2898515
Jürgen Merk
Graben-Neudorf
Mobil 0172 2898519
Gilbert Sappa
Starnberg
Mobil 0172 2898581
Helmut Betz
München
Mobil 0172 2898540
Alexander Kühnöl
Munchhouse
Mobil 0172 2898542
Österreich:
Johannes Ebner
Sbg., T, Vbg.,
OÖ West,Ennstal
+43 664 . 4249255
Abdullah Hussein
Wurmlingen
Mobil 0172 2898516
Mobil 0172 2898529
N.N.
Österreich:
Andreas Förster
Stmk., Ktn., Osttirol,
Bgld. Süd
+43 664 . 2329752
Österreich:
Michael Feucht
W, Bgld. Nord, NÖ,
OÖ Ost
+43 664 . 4385045
43
HAUSTECHNIK 43

JUNG PUMPEN GmbH | Industriestr. 4 – 6 | 33803 Steinhagen | Telefon +49 5204 170 | info@jung-pumpen.de | www.jung-pumpen.de
Pentair and Pentair Jung Pumpen are trademarks, or registered trademarks of Pentair or its subsidiaries in the United States and/or other countries.
© 2022 Pentair Jung Pumpen. All rights reserved.
P 237 - 2.2 DE -2302 Bildquellen: Jung Pumpen GmbH, adobe stock, Vaillant, Karol Crec, Cp-imac GmbH
