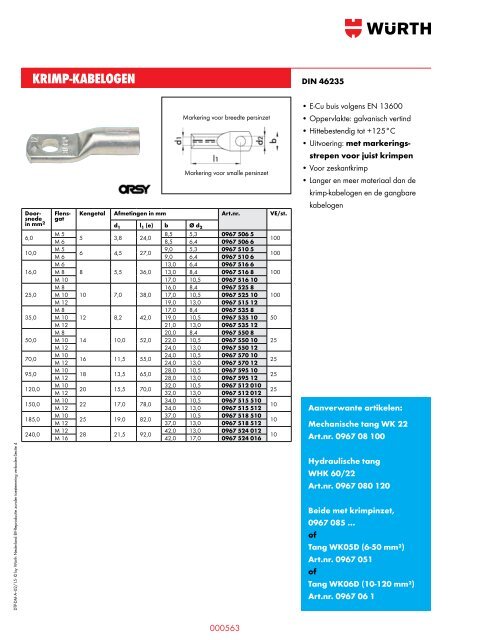

4 Elektrotechnische producten

KRIMP-KABELOGEN DIN 46235
DTP-DM-A--02/15- © by Würth Nederland BV-Reproductie zonder toestemming verboden-Sectie 4
Doorsnede
in mm 2
6,0
10,0
16,0
25,0
35,0
50,0
70,0
95,0
120,0
150,0
185,0
240,0
Markering voor breedte persinzet
Markering voor smalle persinzet
Flensgat
Kengetal Afmetingen in mm Art.nr. VE/st.
d 1 l 1 (e) b Ø d 2
M 5
8,5 5,3 0967 506 5
5 3,8 24,0
M 6 8,5 6,4 0967 506 6
100
M 5
9,0 5,3 0967 510 5
6 4,5 27,0
M 6 9,0 6,4 0967 510 6
100
M 6
13,0 6,4 0967 516 6
M 8 8 5,5 36,0 13,0 8,4 0967 516 8 100
M 10 17,0 10,5 0967 516 10
M 8
16,0 8,4 0967 525 8
M 10 10 7,0 38,0 17,0 10,5 0967 525 10 100
M 12 19,0 13,0 0967 515 12
M 8
17,0 8,4 0967 535 8
M 10 12 8,2 42,0 19,0 10,5 0967 535 10 50
M 12 21,0 13,0 0967 535 12
M 8
20,0 8,4 0967 550 8
M 10 14 10,0 52,0 22,0 10,5 0967 550 10 25
M 12 24,0 13,0 0967 550 12
M 10
24,0 10,5 0967 570 10
16 11,5 55,0
M 12 24,0 13,0 0967 570 12
25
M 10
28,0 10,5 0967 595 10
18 13,5 65,0
M 12 28,0 13,0 0967 595 12
25
M 10
32,0 10,5 0967 512 010
20 15,5 70,0
M 12 32,0 13,0 0967 512 012
25
M 10
34,0 10,5 0967 515 510
22 17,0 78,0
M 12 34,0 13,0 0967 515 512
10
M 10
37,0 10,5 0967 518 510
25 19,0 82,0
M 12 37,0 13,0 0967 518 512
10
M 12
42,0 13,0 0967 524 012
28 21,5 92,0
M 16 42,0 17,0 0967 524 016
10
• E-Cu buis volgens EN 13600
• Oppervlakte: galvanisch vertind
• Hittebestendig tot +125°C
• Uitvoering: met markeringsstrepen
voor juist krimpen
• Voor zeskantkrimp
• Langer en meer materiaal dan de
krimp-kabelogen en de gangbare
kabelogen
Aanverwante artikelen:
Mechanische tang WK 22
Art.nr. 0967 08 100
Hydraulische tang
WHK 60/22
Art.nr. 0967 080 120
Beide met krimpinzet,
0967 085 ...
of
Tang WK05D (6-50 mm²)
Art.nr. 0967 051
of
Tang WK06D (10-120 mm²)
Art.nr. 0967 06 1
000563
