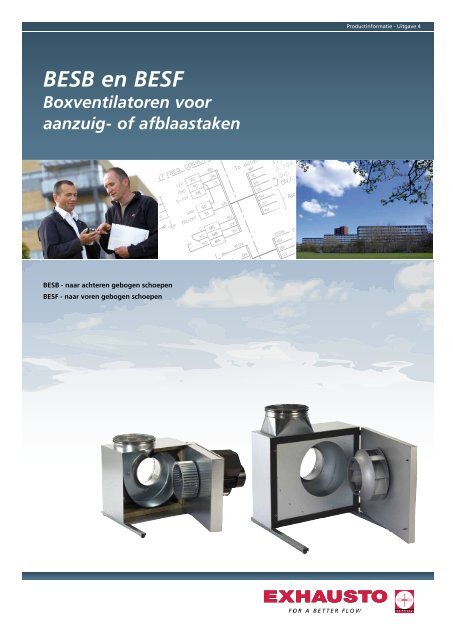

BESB en BESF - exhausto.de

BESB en BESF
Boxventilatoren voor
aanzuig- of afblaastaken
BESB - naar achteren gebogen schoepen
BESF - naar voren gebogen schoepen
Productinformatie - Uitgave 4

Inhoud
Economische overwegingen ............ 4
Motor kiezen ..................................................... 4
BESB/BESF - rendement ....................................... 5
BESB boxventilatoren met B-wiel .... 6
- Ventilatorrendement ......................................... 6
- Technische gegevens en maatschetsen ............ 7
- Capaciteitscurven ............................................ 8
- Geluidsgegevens ............................................ 11
- Luchtdebietmeting ......................................... 12
- BESB Split model ............................................ 13
BESB boxventilatoren met F-wiel .... 14
- Ventilatorrendement ...................................... 14
- Technische gegevens en maatschetsen ........... 16
- Capaciteitscurven .......................................... 17
- Geluidsgegevens ............................................ 22
Boxventilatoren algemeen ............. 24
- Montage ....................................................... 24
- Uitgangspunten voor de capaciteitsgegevens . 26
- Uitgangspunten voor de geluidsgegevens ...... 26
- Rekenvoorbeeld ............................................. 27
- Gids voor regeling en toebehoren ................... 28
www.exhausto-ventilation.com
- Complete elektronische documentatie
- EXselect productkeuzeprogramma
voor professionele berekeningen
Typebeschrijving
Afmetingen Motortype
BESB315-4-1 FC
Aantal polen
(omw./min.)
2 = 2800
4 = 1400
Aantal
fasen/spanning
1 = 1 x 230 V
3 = 3 x 400 V
2
Twee boxventilatoren
De boxventilator wordt gebruikt voor aanzuig- of afblaastaken
in comfortinstallaties, met name woonhuisventilatie waar eisen
worden gesteld aan minimaal energieverbruik, hoge bedrijfszekerheid,
laag geluidsniveau en lage bedrijfskosten.Wanneer
de boxventilator in een agressief milieu wordt gebruikt, is hij
verkrijgbaar met een speciale oppervlaktebehandeling die nog
beter tegen corrossie bestand is.
Solide constructie
Het ventilatorhuis en de omkasting van de
boxventilator BESB bestaan uit aluzink
platen en het centrifugaalwiel uit gegoten
aluminium.
Het ventilatorhuis, de omkasting en het
centrifugaalwiel van de boxventilator BESF
zijn gemaakt van thermisch gegalvaniseerde
platen.
BESF
Eenvoudige toegang voor service en reiniging
Reiniging en service zijn belangrijk voor het bewaren van de optimale
capaciteit van de ventilator. De BESB/BESF heeft een scharnierende
servicedeur bij de motor en het centrifugaalwiel, zodat de toegang voor
service en reiniging eenvoudig is. De vorm van het centrifugaalwiel op
de BESB werkt vervuiling tegen, zodat de intervallen tussen de reinigingsbeurten
langer worden. De servicedeur moet met gereedschap worden
geopend (op de BESB zit een handgreep).

– talloze mogelijkheden
De lage energieventilator BESB is de veilige oplossing voor
installaties met vele bedrijfsuren. De strengere eisen aan
energieverbruik maken de keus van ventilatoren belangrijker
dan ooit tevoren: BESB maakt de keus gemakkelijk. De BESB
is verkrijgbaar in 8 maten met een capaciteit van 100 l/s
(360 m 3 /h) tot 3.000 l/s (10.800 m 3 /h).
Aansluitingen met rubberen afdichting
De aansluitingen van de boxventilator zijn van een rubberen
afdichting voorzien. De aansluiting met het overgangsstuk aan
de afblaaszijde van de BESB is speciaal ontwikkeld voor
minimaal drukverlies.
BESB
Geluids- en condensisolatie
De boxventilator BESB is aan alle zijden geïsoleerd met
50 mm mineraalwol met het oog op geluid en condens. De
BESF is met 30 mm mineraalwol geïsoleerd.
Door de hoge mate van isolering is de BESB bestand tegen een
mediumtemperatuur tot 80°C (BESF 60°C).
3
De compacte ventilator BESF is geschikt in installaties waar de
bedrijfstijd minder lang is en waar compactheid de bepalende
factor is. De BESB is verkrijgbaar in 13 maten met een capaciteit
van 100 l/s (360 m 3 /h) tot 1.360 l/s (4.900 m 3 /h).De BESB en
BESF zijn verkrijgbaar in een versie voor buitenmontage.
Ventilatorwiel - F of B
De boxventilator is verkrijgbaar in twee versies: BESF dat
een F-wiel (naar voren gebogen schoepen) en BESB dat
een B-wiel (naar achteren gebogen schoepen) heeft.
Het B-wiel met naar achteren gebogen schoepen zorgt
ervoor dat de motorenergie effectief naar de lucht
wordt overgevoerd.
Scharnieren met
dwarsspie
De boxventilator BESB
heeft scharnieren met
een dwarsspie waardoor
de deur bij installatie en
service ook te demonteren
is op plaatsen met
weinig ruimte of tijdens
transport op moeilijk
toegankelijke plaatsen.
Draaghoeken
de boxventilator is
standaard van effectieve
trildempers voorzien die
op draaghoeken zijn
gemonteerd.
De BESB en BESF zijn verkrijgbaar in een speciale uitvoering
voor temperaturen tot 200°C.
De boxventilator is erop geconstrueerd lucht met een relatieve
vochtigheid van minder dan 80% RH te transporteren. De
BESB is verkrijgbaar in een uitvoering med condensafvoer voor
lucht met een vochtigheid van meer dan 80% RH.

Motor kiezen
Motor kiezen
Technische gegevens, algemeen Motor BESB/BESF
FC motor
Technische gegevens FC-motor
Het is belangrijk het juiste motortype en de juiste grootte van de boxventilator te kiezen.
Tevens is het aan te bevelen de ventilatieinstallatie naar behoefte te sturen.
Alle EXHAUSTO boxventilatoren hebben motoren die direct op het F-wiel/B-wiel
zijn gekoppeld.
De BESF/BESB boxventilator is verkrijgbaar met 3 verschillende motoralternatieven:
• FC-motor: een 3-fase motor met frequentie-omvormer
• 1-fase
• 3-fase normmotor
De motoren zijn uitgevoerd in dichtheidsklasse IP54 en alle materialen
zijn minimaal klasse F (155 °C).
1-fase en FC-motoren hebben een ingebouwde overstroombeveiliging.
De FC-motor voor de BESF/BESB is een 3-fase normmotor met een gemonteerde
frequentie-omvormer voor een 1 x 230 V of 3 x 400 V aansluiting. De
frequentie-omvormer en de motor zijn tegen overbelasting, blokkering,
onder- en overspanning en te hoge temperatuur beveiligd.
De frequentie-omvormer is bij EXHAUSTO geprogrameerd op optimale werking
van de ventilator en heeft alleen een netaansluiting en een stuursignaal van
de EXHAUSTO regeling EFC1P, MAC10 of MAC11 nodig. Zie de beschrijving
van de verschillende sturingen en hun functies op de achterzijde.
Voordelen
• Een bijzonder energiebesparende motor met behoeftesturing
• Een bijzonder stabiel toerental onafhankelijk van windinvloeden of
kortstondige veranderingen van de installatiekenmerken
• Is met de hand te bedienen via het bedieningspaneel EFC1P met schakelaar
en lineaire schaal 0-10
• Is aan te sluiten op een direct stuursignaal van de EXHAUSTO regeling
• Een grondig getest en bekend product waar nieuwe technologie aan
toegevoegd is
4
Motor BESB/BESF
Technische gegevens 1-fase en 3-fase motor Motor BESB/BESF
1-fase motor
De 1-fasige motoren zijn geschikt voor de kleinere versies van zowel BESF als BESB.
Alle motoren zijn 4-polig met 1.400 o/min., en de spanning is te sturen met de
EXHAUSTO regeling EFC15, EFC35 en MAC10 (met MAC10MPR module).
De 3-fase motoren zijn geschikt voor de grotere versies van zowel BESF als BESB.
De motor is berekend op een vast toerental van 1.400 o/min. of op frequentiesturing
(max. 50 Hz) met externe frequentie-omvormer.
Voor de 3-fase motoren moet een externe motorbeveiliging worden gebruikt, of
ze zijn te sturen door een externe frequentie-omvormer (met ingebouwde
motorbeveiliging) met max. 50 Hz.

BESB/BESF - Rendement
Voorbeeld van energiebesparing met behoeftesturing en de correct gekozen ventilator
Ventilator Manier van sturen Ventilatortype l/s Pa J/m Index
3 W kWh/jaar
BESF225-4-1 Spanningsregeling Compact (F-wiel) 600 250 1.180 708 6202 100
Ventilatieinstallaties worden meestal gedimensioneerd op basis
van het maximale vermogen. In de praktijk is het echter zelden
vereist dat de installatie constant op maximaal vermogen
werkt. Het is dan ook een goed idee om de ventilatieinstallatie
op behoeftesturing in te stellen en op deze manier een flinke
energiebesparing te bereiken.
In het schema worden 4 ventilatoren vergeleken bij de werkpunten
600 l/s bij 250 Pa en 400 l/s bij 111 Pa. Het specifieke
stroomverbruik is op de curven af te lezen, en daarna is het
opgenomen vermogen en het jaarlijkse energieverbruik te
berekenen.
5
q v p t SFP P 1 E
BESF225-4-1FC Frequentieregeling Compact (F-wiel) 600 250 960 576 5046 81
BESB315-4-1 Spanningsregeling Laagenergie (B-wiel) 600 250 610 366 3206 52
BESB315-4-1FC Frequentieregeling Laagenergie (B-wiel) 600 250 480 288 2523 41
BESF225-4-1 Spanningsregeling Compact (F-wiel) 400 111 950 380 3329 54
BESF225-4-1FC Frequentieregeling Compact (F-wiel) 400 111 510 204 1787 29
BESB315-4-1 Spanningsregeling Laagenergie (B-wiel) 400 111 520 208 1822 29
BESB315-4-1FC Frequentieregeling Laagenergie (B-wiel) 400 111 260 104 911 15
Allereerst laat het schema duidelijk zien dat alle ventilatoren
grote energiebesparingen bieden als de behoefte daalt en het
luchtdebiet van 600 l/s naar 400 l/s wordt verlaagd.
Daarnaast blijkt ook duidelijk dat er veel energie te sparen is
door het beste ventilatortype en de beste regeling te kiezen.
Bv. verbruikt de BESF225-4-1 3.329 kWh/jaar bij 400 l/s, waar
de BESB315-4-1FC 911 kWh/jaar verbruikt. Dat is een reductie
van 72 %.
BESF225-4-1 BESB315-4-1
BESF225-4-1FC BESB315-4-1FC
Rendement

BESB
BESB - Een energievriendelijke oplossing
De BESB boxventilator met EXHAUSTO technologie biedt een
ongeëvenaard effectief en zuinig ventilatiesysteem.
De BESB boxventilator is een laagenergieventilator, waarbij het
ventilatorhuis, het centrifugaalwiel en de motor een hoogwaardige
technologische eenheid vormen.
De strengere eisen aan het energieverbruik in combinatie
met de eisen aan lage service- en installatiekosten worden
op een uitstekende manier gecombineerd in de BESB
laagenergie-ventilator.
BESB - Totaal rendement
Het totale rendement van de ventilator
De BESB heeft een speciaal ontworpen, gegoten aluminium
centrifugaalwiel met achteruit gebogen schoepen die samen
met het ventilatorhuis voor een bijzonder hoog totaal
rendement zorgen.
Het ventilatorrendement � totaal voor een bepaald werkpunt
geeft de verhouding aan tussen het nuttige vermogen
(luchtdebiet) en het opgenomen vermogen (vermogen van
het elektriciteitsnet).
6
BESB staat op de lijst van Deense elektriciteitsbedrijven over
spaarventilatoren ® - dwz. ventilatoren, die de eisen aan hoge
energie-effectiviteit naleven.
Op www.spareventilator.dk kunt u hierover meer lezen.
Het nuttige luchtdebiet is het product van de volumestroom
(q v ) en de totale drukstijging (p t ).
� totaal = luchtdebiet
opgenomen vermogen
= q v (m 3 /s) x p t (Pa)
P 1 (Watt)

BESB - Technische gegevens en maatschetsen
Uitgangspunten voor de technische gegevens
Motor
4-polig = 1400 omw./min. bij 50 Hz.
Het feitelijke toerental is afhankelijk van de belasting en
motorfrequentie.
De capaciteitscurven en geluidsgetallen zijn de feitelijke waarden.
n = nominaal toerental pr. min. U = spanning (Volt)
Maat:
Werkwijze
A 1-fase motor 1 x 230 V berekend op handbediende, traploze snelheidsregeling via EFC elektronische snelheidsregelaar of automatisch
via MAC10 (met MAC10MPR) gelijkdrukregelaar. De motor is ook te gebruiken voor een vast toerental (1.400 omw./min.) als hij direct
wordt aangesloten op 1 x 230 V.
B Motor met ingebouwde frequentie-omvormer FC berekend op handbediende, traploze snelheidsregeling via EFC1P elektronische
snelheidsregelaar of automatisch via MAC10 of MAC11 constantdrukregelaar.
C 3-fase motor berekend voor een vast toerental 1.400 o/min. of voor externe frequentie-omvormer (max 50 Hz).
Overbelastingsbeveiliging
1 Ingebouwde thermische zekering (TP211) in het stroomcircuit van de motor.
2 Ingebouwde overbelastingsbeveiliging in de frequentie-omvormer FC.
3 Moeten volgens de geldende bepalingen worden beveiligd tegen
overbelasting.
Kabeltype
D 3 x 0,75 mm2 G 7 x 0,34 mm2 E 5 x 0,75 mm2 H Geen toevoerleiding
F 3 x 1,0 mm2 Maattabel (mm)
n
(omw./min.)
Str. A B C D
U
Volt
ø
E G H J K L M
BESB250-4-1 785 625 325 195 250 800 350 480 185 125 60
BESB250-4-1FC 785 625 325 195 250 800 350 480 185 125 60
BESB315-4-1 785 675 355 230 315 800 385 455 205 125 60
BESB315-4-1FC 785 675 355 195 315 800 385 455 205 125 60
BESB400-4-1FC 895 775 390 230 400 800 440 525 250 125 80
BESB500-4-1FC 990 860 425 230 500 850 485 580 300 170 80
BESB500-4-3FC 990 860 425 340 500 850 485 580 300 170 80
BESB500-4-3 990 860 425 285 500 850 485 580 300 170 80
Motor Werkwijze Overbelastingsbeveiliging
I
Amp
P 1
kW
7
I = de maximaal opgenomen stroom (Amp) in heel het
regelgebied of de vollaststroom als deze het grootst is.
P 1 = maximaal opgenomen vermogen (Watt) van het
elektriciteitsnet
P 2 = aangegeven geleverde vermogen (Watt). Dit is het
vermogen dat op het typeplaatje van de motor staat.
Gewicht
kg
Temperatuur
Opgegeven data bij t = 20 °C
Dichtheid = 1,2 kg/m3 Mediumtemperatuur: min. -12 °C, max. +80 °C
Omgevingstemperatuur: max. +40 °C
Toevoerleiding*
P 2
kW A B C 1 2 3 D E F G H
BESB250-4-1 1400 1x230 0,98 0,22 0,10 • • 50 • -
BESB250-4-1FC 1400 1x230 1,40 0,20 0,18 • • 54 • • 1,90
BESB315-4-1 1400 1x230 2,60 0,45 0,30 • • 59 • -
BESB315-4-1FC 1400 1x230 2,40 0,39 0,37 • • 61 • • 1,90
BESB400-4-1FC 1400 1x230 3,70 0,84 0,75 • • 82 • • 1,90
BESB500-4-1FC 1300 1x230 6,80 1,01 0,75 • • 95 • • 1,90
BESB500-4-3FC 1700 3x400 6,10 2,3 2,20 • • 97 • • 1,85
BESB500-4-3 1400 3x230D/400Y 5,0/2,9 1,47 1,10 • • 95 • -
* Alle FC-motoren worden geleverd incl. kabel in de aanbevolen lengte
E
M
E
G
D
A
A
J
K
Lengte
[m]
H
M
L
B
C
BESB

BESB
BESB - Capaciteitsgegevens
Overzichtsschema voor BESB met FC-motor
Technische gegevens voor BESB met 1-fase en 3-fase motor
Uitgangspunten: zie blz. 26
8

BESB - Capaciteitsgegevens
BESB250-4-1
BESB250-4-1FC
BESB250 Rookgasweerstand
Uitgangspunten: zie blz. 26
Capaciteitscurve SFP-curve Werklijnen
9
BESB315-4-1
BESB315-4-1FC
BESB315 Rookgasweerstand
Meetopstelling Meetopstelling
BESB

BESB
BESB - Capaciteitsgegevens
BESB400-4-1FC
BESB400 Rookgasweerstand
BESB500-4-3
Uitgangspunten: zie blz. 26
Meetopstelling
10
BESB500-4-1FC
BESB500-4-3FC
BESB500 Rookgasweerstand
Meetopstelling
Capaciteitscurve SFP-curve Werklijnen

BESB - Geluidsgegevens
BESB250
BESB315
K[dB(A)] K W [dB]
K WA K pA 125 Hz 250 Hz 500 1 k 2 k 4 k 8 k
I II I II Hz Hz Hz Hz Hz
L W1 8 11 6 3 -3 -11 -14 -22 -32
L W2 2 5 10 8 5 -1 -5 -11 -19 -32
L W3 -12 -10 -4 -12 -16 -13 -19 -20 -26 -33
L pA3
-20
K[dB(A)] K W [dB]
K WA K pA 125 Hz 250 Hz 500 1 k 2 k 4 k 8 k
I II I II Hz Hz Hz Hz Hz
L W1 0 6 5 1 -3 -5 -10 -17 -25
L W2 4 1 7 8 4 -3 2 -7 -15 -25
L W3 -15 -10 -4 -11 -15 -19 -22 -23 -29 -34
L pA3
-23
11
BESB400
BESB500
K[dB(A)] K W [dB]
K WA K pA 125 Hz 250 Hz 500 1 k 2 k 4 k 8 k
I II I II Hz Hz Hz Hz Hz
L W1 0 6 4 0 -4 -4 -11 -17 -28
L W2 4 0 6 6 2 -3 2 -10 -18 -30
L W3 -17 -13 -7 -14 -18 -21 -24 -28 -31 -37
L pA3
-25
K[dB(A)] K W [dB]
K WA K pA 125 Hz 250 Hz 500 1 k 2 k 4 k 8 k
I II I II Hz Hz Hz Hz Hz
L W1 1 7 4 0 -3 -4 -12 -15 -24
L W2 6 1 7 8 4 -1 4 -11 -16 -28
L W3 -15 -13 -7 -11 -15 -18 -21 -25 -27 -33
L pA3
-25
BESB

BESB
BESB met luchtdebietmeting
Ingebouwde meetpunten voor de luchtdebietmeting
- standaard op de BESB boxventilatoren
De boxventilatoren zijn voorzien van ingebouwde meetpunten voor
de luchtdebietmeting (niet in BESB250).
Het meetsysteem is bijzonder stabiel en wordt niet beïnvloed door de
vormgeving van het kanalensysteem aan de perszijde. Om de meetfout
te begrenzen moet de vormgeving van het kanalensysteem aan de
aanzuigzijde overeenkomen met de afbeelding hieronder.
Het systeem vergemakkelijkt het inregelen en de navolgende onderhoudsen
servicewerkzaamheden.
De meetpunten worden op een manometer aangesloten en het
luchtdebiet is daarna te berekenen met behulp van de onderstaande
formule of door de curve af te lezen.
BESB315
BESB400
BESB500
q v = 62 x �p m [l/s] : �p m [Pa] bij 20 °C
Meetfout < 6 8% van het actuele luchtdebiet
Temperatuur = 20 °C
Dichtheid = 1,2 kg/m 3
1 m 3 /s = 1000 l/s = 3600 m 3 /h
q v = 85 x �p m [l/s] : �p m [Pa] bij 20 °C
Meetfout < 6 8% van het actuele luchtdebiet
Temperatuur = 20 °C
Dichtheid = 1,2 kg/m 3
1 m 3 /s = 1000 l/s = 3600 m 3 /h
q v = 91 x �p m [l/s] : �p m [Pa] bij 20 °C
Meetfout < 6 8% van het actuele luchtdebiet
Temperatuur = 20 °C
Dichtheid = 1,2 kg/m 3
1 m 3 /s = 1000 l/s = 3600 m 3 /h
12
+ -

BESB Split model
Ventilator voor montage ter plekke
• De BESB SPLIT is de juiste keuze in gebouwen
waar een volledige boxventilator moeilijk binnen
te brengen is
• Besparing van kosten op het in de oorspronkelijke
staat terugbrengen van wanden en daken
• De boxventilator moet door monteurs die door
EXHAUSTO zijn goedgekeurd, in elkaar gezet
worden
• De boxventilator moet worden getest voordat de
monteur de ventilator overdraagt
Ventilatorbehuizing Deur
Maat:
A B* C D E F G H
Afmeting
van toegangsweg
I J K L M
250 785 420 270 480 220 185 185 250 450 x 405 785 625 - - 55
315 785 445 300 455 245 185 205 315 450 x 430 785 675 - - 55
400 895 505 335 525 285 205 250 400 450 x 490 - 775 410 485 55
500 990 565 370 580 310 250 300 500 450 x 500 - 860 460 530 55
* Incl. 15 mm bouwmaat voor stuurplaten en -stiften
H
H
F
A
D
G
E
B
C M
13
K L
J
I
J
RD12093-01
RD12092-01
BESB

BESF
BESF - de goedkope oplossing
De BESF boxventilator is de vanzelfsprekende keus als u een
compacte en bedrijfszekere oplossing wenst. Motor en wiel zijn
zorgvuldig op elkaar aangepast om een minimaal
energieverbruik te verkrijgen.
aansluittuit met rubber afdichtingsprofiel
Montagevoeten incl.
trillingsdempers
Ventilatorbehuizing
Centrifugaalwaaier
Onderhoudsdeur
isolatie t.b.v. geluid en condens
BESF - Totaal rendement
Het totale rendement van de ventilator
De BESF heeft een centrifugaalwiel met naar voren gerichte
schoepen. Hierdoor wordt een compacte ventilator met een
middelhoog totaal rendement verkregen.
Het ventilatorrendement � totaal voor een bepaald werkpunt
geeft de verhouding aan tussen het nuttige vermogen
(luchtdebiet) en het opgenomen vermogen (vermogen van
het elektriciteitsnet).
RD12088NL-01
14
Overgangsstuk OGSR
Het OGSR overgangsstuk is een speciaal ontwikkeld rond
overgangsstuk met ingebouwde geleideplaten voor het
minimaliseren van drukverlies in het systeem bij het aansluiten
op een kanalensysteem.
De OGSR is verkrijgbaar voor de BESF200, 225, 250 en 280,
waar maximale capaciteit en rendement voor mogelijk wordt.
De OGSR is niet verkrijgbaar voor de overige BESF modellen.
Het nuttige luchtdebiet is het product van de volumestroom
(qv) en de totale drukstijging (pt).
� totaal = luchtdebiet
opgenomen vermogen
= qv (m 3 /s) x pt (Pa)
P1(Watt)
OGSR
RD12089-01

BESF - Technische gegevens en maatschetsen
Uitgangspunten voor de technische gegevens
Motor
4-polig = 1.400 omw./min. bij 50 Hz.
2-polig = 2.800 omw./min. bij 50 Hz.
Het feitelijke toerental is afhankelijk van de belasting en
motorfrequentie.
De capaciteitscurven en geluidsgetallen zijn de feitelijke waarden.
n = nominaal toerental pr. min. U = spanning (Volt)
Maat:
n
Omw./min.
U
Volt
Motor Werkwijze Overbelastingsbeveiliging
I
Amp
P 1
kW
E
60 C D
Werkwijze
E
A 1-fase motor 1 x 230 V berekend op handbediende, traploze snelheidsregeling via EFC elektronische snelheidsregelaar of automatisch
via MAC10 (met MAC10MPR) gelijkdrukregelaar. De motor is ook te gebruiken voor een vast toerental (1.400 omw./min.) als hij direct
wordt aangesloten op 1 x 230 V.
OGSR
B Motor met ingebouwde frequentie-omvormer FC berekend op handbediende, traploze snelheidsregeling via EFC1P elektronische
snelheidsregelaar of automatisch via MAC10 of MAC11 constantdrukregelaar.
C 3-fase motor berekend voor een vast toerental 1.400 o/min. of voor externe frequentie-omvormer (max 50 Hz).
15
I = de maximaal opgenomen stroom (Amp) in heel het
regelgebied of de vollaststroom als deze het grootst is.
P 1 = maximaal opgenomen vermogen (Watt) van het
elektriciteitsnet
P 2 = aangegeven geleverde vermogen (Watt). Dit is het
vermogen dat op het typeplaatje van de motor staat.
Toevoerleiding
P2 kW A B C 1 2 3
Gewicht
kg
D E F G H
Lengte
[m]
BESF146-4-1 1400 1x230 0,35 0,10 0,04 • • 13 • 0,95
BESF160-4-1 1400 1x230 0,80 0,19 0,09 • • 17 • 1,40
BESF160-2-1FC 2800 1x230 3,70 0,84 0,75 • • • • 1,90
BESF180-4-1 1400 1x230 1,80 0,35 0,18 • • 20 • -
BESF180-4-1FC 1400 1x230 1,90 0,31 0,18 • • 22 • • 1,90
BESF200-4-1 1400 1x230 2,60 0,53 0,30 • • 27 • -
BESF200-4-1FC 1400 1x230 2,40 0,55 0,37 • • 26 • • 1,90
BESF225-4-1 1400 1x230 3,90 0,75 0,45 • • 33 • -
BESF225-4-1FC 1400 1x230 3,70 0,84 0,75 • • 31 • • 1,90
BESF250-4-1FC 1400 1x230 9,50 1,47 1,10 • • 49 • • 1,90
BESF250-4-3 1400 3x230D/400Y 5,0/2,9 1,47 1,10 • • 48 • -
BESF280-4-3FC 1400 3x400 6,50 2,55 2,20 • • 65 • • 1,85
BESF280-4-3 1400 3x230D/400Y 9,3/5,4 2,55 2,20 • • 57 • -
Overbelastingsbeveiliging
Temperatuur
1 Ingebouwde thermische zekering (TP211) in het stroomcircuit van de motor.
Opgegeven data bij t = 20 °C
2 Ingebouwde overbelastingsbeveiliging in de frequentie-omvormer FC.
3 Moeten volgens de geldende bepalingen worden beveiligd tegen
Dichtheid = 1,2 kg/m
overbelasting.
3
Kabeltype
D 3 x 0,75 mm
Mediumtemperatuur: min. -12 °C, max. +60 °C
Omgevingstemperatuur: max. +40 °C
Maat
A B C D
ø
E G H J K L R
BESF146-4-1 345 295 200 110 160 350 165 200 110 345
BESF160-4-1 370 320 235 140 200 400 180 210 130 370
BESF160-2-1FC 370 320 235 235 200 400 180 210 130 370
BESF180-4-1
BESF180-4-1FC
410
410
355
355
235
235
195
195
200
200
400
400
200
200
235
235
130
130
410
410
BESF200-4-1 440 380 280 235 250 500 215 250 155 440
BESF200-4-1FC
BESF225-4-1
440
500
380
430
280
280
195
235
250 500 215 250 155 300
250 500 245 290 155
440
500
BESF225-4-1FC 500 430 280 235 250 500 245 290 155 300 500
BESF250-4-1FC 550 470 360 285 315 650 265 320 185 300 550
BESF250-4-3 550 470 360 285 315 650 265 320 185 300 550
BESF280-4-3FC 600 515 360 340 315 650 290 345 185 300 600
2
E 5 x 0,75 mm2 F 3 x 1,0 mm2 G 7 x 0,34 mm2 G
E
BESF 200, 225, 250 og 280
BESF 146, 160, 180,
200, 225, 60 250 og 280C
D
E
Maattabel (mm)
E
H Geen toevoerleiding
OGSR
60 C D
K
E
OGSR
G
BESF 200, 225, 250 og 280
A
J
BESF 146, 160, 180,
200, 225, 250 og 280
G
E
BESF 200, 225, 250 og 280
BESF 146, 160, 180,
200, 225, 250 og 280
K
OGSR
K
D
L 60
BESF 280-4-3 600 515 360 340 315 650 290 345 185 300 600
J
A
Overgangsstuk en radius opening
L = Overgangsstuk OGSR wordt als toebehoren geleverd. R = Radius opening. BESF 146, 160, 180, 200, 225, 250 en 280
J
A
OGSR BESF 200, 200, 225, 225, 250 250 en 280 og 280
R
E
B
D
L 60
R
D
L 60
H 60
R
E
B
E
B
D
L 60
H 60
BESF
H 60

BESF
BESF - Capaciteitsgegevens
Overzichtsschema voor BESF met FC-motor
Technische gegevens voor BESF met 1-fase en 3-fase motor
Uitgangspunten: zie blz. 26
16

BESF - Capaciteitsgegevens
BESF 146-4-1
BESF 160-4-1
BESF160-2-1FC
Uitgangspunten: zie blz. 26
17
BESF 180-4-1
BESF 180-4-1FC
Capaciteitscurve SFP-curve Werklijnen
BESF

BESF
BESF - Capaciteitsgegevens
BESF 200-4-1 BESF 200-4-1FC
Uitgangspunten: zie blz. 26
18
BESF 200-4-1FC met OGSR
Capaciteitscurve SFP-curve Werklijnen

BESF - Capaciteitsgegevens
BESF 225-4-1 BESF 225-4-1FC
Uitgangspunten: zie blz. 26
19
BESF 225-4-1FC met OGSR
Capaciteitscurve SFP-curve Werklijnen
BESF

BESF
BESF - Capaciteitsgegevens
BESF 250-4-1FC
BESF 250-4-1FC met OGSR
Uitgangspunten: zie blz. 26
20
BESF 250-4-3 met/zonder OGSR
Capaciteitscurve SFP-curve Werklijnen

BESF - Capaciteitsgegevens
BESF 280-4-3 met/zonder OGSR BESF 280-4-3FC
BESF rookgasweerstand
Uitgangspunten: zie blz. 26
Meetopstelling
21
BESF 280-4-3FC met OGSR
Capaciteitscurve SFP-curve Werklijnen
BESF

BESF
BESF - Geluidsgegevens
BESF146
L W1
L W2
L W3
BESF160
L W1
L W2
L W3
K W [dB] K[dB(A)]
Bereiken 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 5 7 1 -3 -3 -12 -16 -23
II 11 10 2 -3 -5 -14 -20 -31
III 5 6 0 0 -6 -14 -20 -30
IV 10 9 0 0 -8 -17 -24 -36
I 6 7 3 0 1 -9 -14 -20 4
II 12 11 3 -2 -5 -13 -19 -30 1
III 8 7 3 1 -1 -11 -15 -22 3
IV 13 10 2 -2 -7 -16 -23 -35 0
I -4 -10 -15 -5 -22 -25 -23 -29 -8 -21
II -4 -10 -15 -5 -22 -25 -23 -29 -8 -21
III -4 -10 -15 -5 -22 -25 -23 -29 -8 -21
IV -4 -10 -15 -5 -22 -25 -23 -29 -8 -21
K W [dB] K[dB(A)]
Bereiken 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 6 6 2 -4 -6 -10 -11 -17
II 12 10 4 -5 -9 -15 -18 -27
III 8 6 2 -3 -7 -11 -13 -19
IV 13 10 4 -3 -11 -16 -23 -35
I 6 6 4 0 0 -7 -10 -16 3
II 12 8 4 -1 -3 -11 -16 -24 2
III 9 6 3 0 -2 -9 -12 -18 3
IV 14 9 4 -1 -6 -13 -20 -31 1
I -14 -15 -22 -15 -33 -35 -36 -38 -17 -30
II -9 -8 -19 -22 -31 -29 -31 -36 -19 -33
III -8 -7 -11 -9 -30 -33 -33 -35 -11 -24
IV -1 -4 -7 -7 -24 -26 -26 -27 -8 -22
22
BESF160-2-1FC
L W1
L W2
L W3
BESF180
L W1
L W2
L W3
K W [dB] K[dB(A)]
Bereiken 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 5 5 3 -4 -9 -8 -11 -16
II 9 8 4 -4 -10 -11 -14 -20
III 8 8 3 -3 -7 -11 -14 -22
IV 12 10 4 -4 -10 -13 -16 -23
I 6 4 4 0 -2 -2 -9 -14 4
II 9 7 5 0 -4 -3 -11 -15 4
III 7 6 4 -1 -1 -7 -12 -18 3
IV 10 8 4 -1 -2 -8 -13 -18 3
I -10 -8 -7 -9 -19 -19 -25 -28 -9 -22
II -9 -8 -7 -9 -26 -27 -27 -29 -10 -23
III -8 -7 -11 -9 -30 -33 -33 -35 -11 -24
IV -1 -4 -7 -7 -24 -26 -26 -27 -8 -22
K W [dB] K[dB(A)]
Bereiken 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 13 7 0 -6 -7 -9 -10 -13
II 12 9 4 -4 -8 -12 -15 -23
III 14 5 0 -5 -6 -9 -10 -15
IV 14 10 4 -4 -10 -15 -20 -33
I 11 8 3 -1 -1 -6 -9 -14 3
II 13 9 6 0 -2 -9 -13 -20 3
III 12 6 2 -1 -2 -8 -10 -15 3
IV 14 10 5 0 -6 -12 -18 -30 2
I -15 -22 -22 -28 -28 -31 -36 -37 -23 -37
II -11 -17 -16 -22 -21 -22 -29 -31 -16 -30
III -13 -22 -21 -28 -31 -30 -35 -35 -24 -37
IV -9 -15 -17 -20 -23 -21 -26 -25 -15 -29

BESF - Geluidsgegevens
BESF225
L W1
L W2
L W3
K W [dB] K[dB(A)]
Bereiken 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 7 6 1 -6 -6 -9 -10 -16
II 13 9 3 -7 -7 -9 -14 -22
III 10 7 2 -3 -7 -11 -12 -20
IV 14 11 3 -5 -9 -14 -16 -26
I 6 7 4 1 2 -5 -8 -15 5
II 11 8 3 -2 -4 -10 -13 -20 2
III 9 9 5 3 1 -6 -8 -16 5
IV 17 13 6 1 -4 -10 -13 -23 3
I -16 -19 -16 -19 -25 -27 -30 -32 -16 -30
II -11 -17 -6 -12 -18 -25 -31 -35 -9 -23
III -13 -18 -21 -21 -26 -29 -32 -35 -20 -34
IV -8 -15 -16 -21 -24 -28 -29 -31 -18 -32
BESF200
L W1
L W2
L W3
Uitgangspunten: zie blz. 26
K W [dB] K[dB(A)]
Bereiken 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 7 7 1 -5 -5 -10 -12 -17
II 13 12 2 -5 -8 -14 -16 -23
III 9 8 1 -3 -6 -12 -14 -20
IV 15 12 2 -3 -9 -16 -19 -31
I 7 8 4 0 0 -7 -11 -17 4
II 12 11 3 -1 -3 -10 -13 -21 3
III 9 9 4 2 -2 -9 -12 -19 4
IV 14 11 2 1 -3 -12 -15 -27 3
I -17 -23 -24 -29 -29 -31 -37 -41 -24 -38
II -13 -20 -18 -24 -23 -25 -32 -34 -18 -32
III -15 -22 -21 -25 -31 -32 -36 -37 -23 -37
IV -9 -17 -15 -22 -26 -26 -30 -32 -18 -32
23
BESF250
L W1
L W2
L W3
BESF280
L W1
L W2
L W3
K W [dB] K[dB(A)]
Bereiken 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 7 6 -1 -8 -5 -8 -10 -12
II 14 9 2 -7 -6 -11 -13 -17
III 11 7 1 -6 -5 -10 -12 -15
IV 16 10 3 -5 -8 -12 -14 -22
I 6 7 2 -2 -1 -4 -9 -13 3
II 14 9 3 -4 -2 -8 -12 -17 2
III 7 7 2 -2 -2 -8 -11 -16 2
IV 18 10 2 -2 -5 -9 -13 -22 1
I -17 -15 -22 -28 -21 -34 -35 -42 -20 -34
II -12 -12 -18 -24 -18 -27 -31 -37 -16 -30
III -13 -17 -13 -23 -30 -32 -35 -41 -19 -33
IV -8 -14 -13 -18 -24 -24 -28 -31 -15 -29
K W [dB] K[dB(A)]
Bereiken 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 3 5 -1 -7 -6 -7 -9 -11
II 14 11 2 -8 -8 -11 -13 -16
III 6 7 0 -7 -5 -8 -11 -13
IV 16 11 2 -7 -7 -11 -14 -20
I 5 7 3 -2 -2 -4 -9 -13 3
II 12 12 6 -3 -3 -7 -11 -16 3
III 9 8 4 -1 -1 -4 -9 -13 4
IV 17 13 7 0 -2 -6 -10 -16 5
I -16 -19 -21 -21 -26 -32 -35 -15 -16 -30
II -12 -16 -18 -21 -21 -28 -31 -8 -10 -24
III -14 -19 -20 -17 -29 -32 -33 -7 -9 -23
IV -9 -17 -20 -8 -24 -27 -27 -2 -3 -17
BESF

Boxventilatoren algemeen
A
BESB en BESF - Montage
De BESB boxventilator is in verschillende standen te monteren.
De ventilator mag echter niet met de motor omlaag worden
geplaatst.
Bij de montage moet er rekening mee worden gehouden dat de
deur voor servicewerkzaamheden geopend moet kunnen worden
en dat er gemakkelijke toegang is tot de schroeven in de deur.
Bij montage met de deur aan de bovenzijde moet een speciaal
hulpstuk worden gebruikt (toebehoren). Er moet ook rekening
worden gehouden met ruimte om de kanalen te isoleren.
24
Bij de montage moet er rekening mee worden gehouden dat
de deur voor servicewerkzaamheden moet kunnen worden
geopend (zie tabel met de aangegeven radius R voor openingen).
De boxventilator mag niet aan de onderlaag worden
vastgespannen. De onderlaag moet altijd trilvrij en stabiel zijn
zodat hij niet veert of doorbuigt.
Bij het buitenmodel mogen alleen montagemethode A en B
worden toegepast.
Standaardmontage A Alternatieve montagemogelijkheden B/C/D
A
Buitenmontage
BESB is verkrijgbaar in een variant die geschikt is voor
buitenmontage.
De kast is voorzien van extra voegwerk tegen het indringen
van vocht.
Indien de BESB van een FC-motor is voorzien, wordt er ook een
dak geleverd dat verhindert dat er condens wordt gevormd in
de motor en frequentie-omvormer.
Buitenmontage voor standaardproduct uitsluitend montagewijze
A en B. Montagewijze C en D is voor speciale producten - Neem
contact op met EXHAUSTO.
Montagerails
De geleverde draaghoeken met trildempers worden aan de
boxventilator vastgemaakt via de voorgeboorde gaten en de
bijgeleverde schroeven.
RD11094-01 A
B
B
C
RD11094-01 B
C D
RD12101-01
D
RD11094-01 C
RD12095-01
RD11094-01 D

Elektrische aansluiting van boxventilator
Elektrische aansluiting van de boxventilator
met FC-motor
Aardverbinding:
De motoren moeten altijd op een aardverbinding worden
aangesloten die aan de geldende bepalingen voldoet.
De frequentie-omvormer van de FC-motor geeft tijdens de
werking lekstroom af. Lekstroom moet altijd naar de aarde worden
afgevoerd omdat de motor anders elektrisch geladen wordt.
Aardlekrelais:
Indien aardlekrelais worden gebruikt i.v.m. BESBxxx-4-1FC
moeten deze van het type A in overeenstemming met
IEC755 Amend. 2 zijn, die de stroom verbreken
als er aardfouten met DC inhoud (pulserende
gelijkstroom) worden geregistreerd.
Deze aardlekrelais zijn aangeduid met:
Indien aardlekrelais worden gebruikt i.v.m. BESB500-4-3FC
moeten deze van het type B in overeenstemming met IEC755
Amend. 2 zijn, die de stroom verbreken als er aardfouten met
DC inhoud (pulserende gelijkstroom) en gladde foutstromen
worden geregistreerd.
Deze aardlekrelais
zijn aangeduid met:
Flexibele verbindingen
Er moeten altijd flexibe FLF verbindingen worden gemonteerd
tussen de boxventilator en de ventilatiekanalen op zowel de
aanzuig- als de afblaaszijde, om te vermijden dat trillingen
worden overgevoerd naar het kanalensysteem.
FLF
FLF
BESB/BESF
25
Kabels:
De kabels voor de stuursignalen moet worden afgeschermd.
De leidingen die op de stuursignaalingangen worden
aangesloten moeten over hun hele lengte van een versterkte
isolatie ten opzichte van het voedingsnet zijn voorzien.
Dimensionering af nulleder:
Bij het installeren van meerdere BESB ventilatoren met FCmotoren
in een net met een gemeenschappelijke nulleider,
worden speciale eisen gesteld aan de dimensies van de nulleider
omdat de opgenomen stroom niet sinusvormig is.
Indien er b.v. 3 FC-motoren op 3 fasen worden geïnstalleerd,
is de nulstroom gelijk aan de som van de stroom van de 3
motoren.
Indien de motoren op een bestaande installatie worden
aangesloten, moet worden onderzocht of de nulleider de
belasting aankan.
Overgangsstuk en flexibele verbindingen
De BESF200, 225, 250 en 280 zijn verkrijgbaar met
overgangsstuk OGSR dat altijd direct op de afblaaszijde moet
worden gemonteerd.
Monteer daarna flexibele verbindingen op de aanzuig- en
afblaaszijde.
De flexibele verbinding FLF
wordt op de afblaaszijde
gemonteerd tussen de
OGSR en het kanaal.
OGSR
FLF
FLF
BESF
Boxventilatoren algemeen

Boxventilatorer generelt
Uitgangspunten voor de capaciteitsgegevens
Uitgangspunten voor capaciteitsdiagrammen Meetopstelling
BESB en BESF boxventilatoren zijn gemeten met 1,0 m recht
kanaal vóór en na de ventilator.
Indien deze minimumafstand bij de installatie niet mogelijk is,
zal er in het systeem een drukverlies optreden waar bij het
dimensioneren rekening mee moet worden gehoduen.
De grootte van dit drukverlies in het systeem is te berekenen
op basis van de vakliteratuur.
p staat voor de totale druk die beschikbaar is.
t
De aangegeven werklijnen tonen de karakteristiek van de
ventilator bij omlaag regelen.
De aangegeven SFP-curven tonen het specifieke stroomverbruik
in J/m3 voor de verplaatste lucht, berekend van luchttoevoer
naar luchtafvoer via de ventilator.
Capaciteitscurve
SFP-curve
Werklijnen
L W1
26
p t = totale druk
p = p - p t t1,2 t1,1
Temperatuur = 20 °C
Dichtheid = 1,2 kg/m3 SFP = specifiek stroomverbruik voor luchttransport (J/m3 )
q = volumestroom (l/s)
v
P = opgenomen vermogen (watt)
1
P = SFP x q x 10 1 v -3
P = SFP (J/m 1 3 ) x q (l/s) v
1000
1.000 l/s = 1 m3 /s
Uitgangspunten voor de geluidsgegevens
De BESB en BESF moeten met geluidsdempers in het kanalensysteem
worden gemonteerd in overeenstemming met de eisen die
gelden voor lawaai op de plek waar geventileerd gaat worden,
en in de omgeving.
Om aan de gebruikelijke eisen te voldoen moet het
kanaalsysteem worden geïsoleerd ter voorkoming van
geluidsoverdracht, warmteverlies en condensatievocht.
K W : Correctiewaarde voor het berekenen van het
geluidsvermogen in octaafbanden
K WA : Correctiewaarde voor het berekenen van het A-gewogen
geluidsvermogen
K pA : Correctiewaarde voor het berekenen van de A-gewogen
geluidsdruk
L W : Geluidsvermogensniveau dB - Referentie 1 pW - Tolerantie: 63
dB
I-IV: Bedrijfsgebieden
L W1 : Geluidsvermogensniveau naar aanzuigkanaal. Gemeten
volgens ISO 5136
L W1 = L WA1 + K W L WA1 wordt afgelezen
L W2 : Geluidvermogensniveau naar drukkanaal. Gemeten volgens
ISO 5136
L W1 = L WA1 + K W
L WA1 wordt afgelezen
L W3 : Geluidsvermogensniveau naar de omgeving. Gemeten
volgens ISO 3744
L W3 = L W1 + K W
L WA1 wordt afgelezen
L pA3 : Geluidsdrukniveau dB(A) op 1 meter afstand van de rand van
de boxventilator bij halfsferische geluidsspreiding in het vrije
veld en met geïsoleerde aansluitkanalen
L pA3 = L WA1 + K pA
L WA1 wordt afgelezen

Geluidsgegevens - berekeningsvoorbeeld
Rekenvoorbeeld:
Ventilator: BESF200-4-1FC
Gewenst effect: q = 300 l/s (1.080 m v 3 /h) en P = 150Pa
t
Aanzuigzijde (buitenlucht/afzuiging):
Frequentieband (Hz) 63 125 250 500 1K 2K 4K 8K
L WA1 afgelezen in bereik III 68 68 68 68 68 68 68 68
Correctiefactor K W (L W1 ) afgelezen in schema 9 8 1 -3 -6 -12 -14 -20
Geluidsvermogenniveau aanzuigzijde L W1 77 76 69 65 62 56 54 48
Perszijde (toevoer/afblaas):
Frequentieband (Hz) 63 125 250 500 1K 2K 4K 8K dB(A)
L WA1 afgelezen in bereik III 68 68 68 86 68 68 68 68 68
Correctiefactor K W (L W2 ) afgelezen in schema 9 9 4 2 -2 -9 -12 -19 4
Geluidsvermogenniveau omgeving LW2 Omgeving (geluidsvermogen):
77 77 72 70 66 59 56 49 72
Frequentieband (Hz) 63 125 250 500 1K 2K 4K 8K dB(A)
L WA1 afgelezen in bereik III 68 68 68 68 68 68 68 68 68
Correctiefactor K W (L W3 ) afgelezen in schema -15 -22 -21 -25 -31 -32 -36 -37 -23
Geluidsvermogenniveau omgeving L W3 53 46 47 43 37 36 32 31 45
Omgeving (geluidsdruk):
Vægtning dB(A)
L WA1 afgelezen in bereik III 68
Correctiefactor K W (L W3 ) afgelezen in schema -37
Geluidsvermogenniveau omgeving L W3
BESF200-4-1FC
Rekenvoorbeeld
31
27
Afl ezing:
Lees L WA1 (aanzuigkanaal) op de curve af.
L WA1 : 68 in bereik III
Voor de berekening van geluidsgegevens
verwijzen wij naar ons productkeuzeprogramma
op www.exhausto-ventilation.com.
L W1
L W2
L W3
K W [dB] K[dB(A)]
Bereiken 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 7 7 1 -5 -5 -10 -12 -17
II 13 12 2 -5 -8 -14 -16 -23
III 9 8 1 -3 -6 -12 -14 -20
IV 15 12 2 -3 -9 -16 -19 -31
I 7 8 4 0 0 -7 -11 -17 4
II 12 11 3 -1 -3 -10 -13 -21 3
III 9 9 4 2 -2 -9 -12 -19 4
IV 14 11 2 1 -3 -12 -15 -27 3
I -17 -23 -24 -29 -29 -31 -37 -41 -24 -38
II -13 -20 -18 -24 -23 -25 -32 -34 -18 -32
III -15 -22 -21 -25 -31 -32 -36 -37 -23 -37
IV -9 -17 -15 -22 -26 -26 -30 -32 -18 -32
Boxventilatoren algemeen

3003292 - 04.2011 - Recht tot wijzigingen voorbehouden.
Gids voor regeling en toebehoren
Snelheidsregelaar voor 1-fase motoren
Snelheidsregelaar voor FC-motoren
Gelijkdrukregelaar
Flexibele verbinding
Brandzekere fl exibele verbinding
INATHERM B.V.
Vijzelweg 10
5145 NK Waalwijk
Tel. +31 416 317 830
Fax +31 416 342 755
www.inatherm.nl
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
www.exhausto.dk
EXHAUSTO's elektronische regelaars EFC zijn ontwikkeld voor het traploos regelen
van de snelheid van EXHAUSTO ventilatoren. Met de EFC regelaar is het mogelijk
om het toerental van de motoren traploos te regelen en hierdoor de capaciteit van
de ventilator van 25-100% te variëren.
De regelaar heeft een ingebouwde minimumpotentiometer waardoor het mogelijk is de
minimumspanning / het minimumluchtdebiet in te stellen. De EFC snelheidsregelaar heeft
een DEMKO goedkeuring, radiogeluidsdemper en CE-merk volgens de geldende regels.
De EFC regelaar is verkrijgbaar in 4 maten en verschillende modellen.
EFC1P
Elektronische snelheidsregelaar voor FC-motoren waarvoor een 0-10 V stuursignaal
is vereist. Wordt gebruikt voor het traploos regelen van het toerental van alle
EXHAUSTO ventilatoren die van een FC-motor zijn voorzien.
Met de EFC1P is het toerental traploos te regelen binnen het interval 25-100%
EFC
MAC
De EXHAUSTO constantdrukregelaar MAC10 en MAC11 (Multi Application
Controller) is een microprocessor regelaar die is ontwikkeld voor de drukregeling
van ventilatoren met FC-motoren. De constantdrukregelaars zijn verkrijgbaar met
aansluiting van een buitentemperatuurvoeler waardoor voor de buitentemperatuur
te compenseren is. Voor de 1-fase motor wordt de MAC10 met extra module
MAC10MPR gebruikt. De MAC11 is verkrijgbaar met geïntegreerde LONWORKS ®
-communicatie voor CTS-installaties.
De fl exibele verbinding FLF is gemaakt van gewapend glasvezel met gemonteerde
spanbanden. De fl exibele verbindingen worden direct op de EXHAUSTO boxventilator
gemonteerd als koppelstuk tussen de ventilatiekanalen. Ze voorkomen dat evt.
trillingen worden overgevoerd naar het kanalensysteem.
De fl exibele verbinding FLF in het model F-kanaal 60 is gemaakt van met staal
gewapend glasvezel, keramisch materiaal en silica-weefsel.
Het F-kanaal 60 beantwoordt aan de brandtechnische eisen voor een gebouwdeel
met de klasse-aanduiding F-gebouwdeel 60 volgens DS1052.1.
FLF
F-kanaal 60
Dakkappen THA/THAV
De dakkappen THA en THAV zijn berekend voor luchtafblazing in verband met
EXHAUSTO boxventilator BESB en BESF.
De THA is geïsoleerd tegen condens en heeft een horizontale afblaas.
De THAV is geïsoleerd op geluid en condens en heeft een verticale afblaas.
