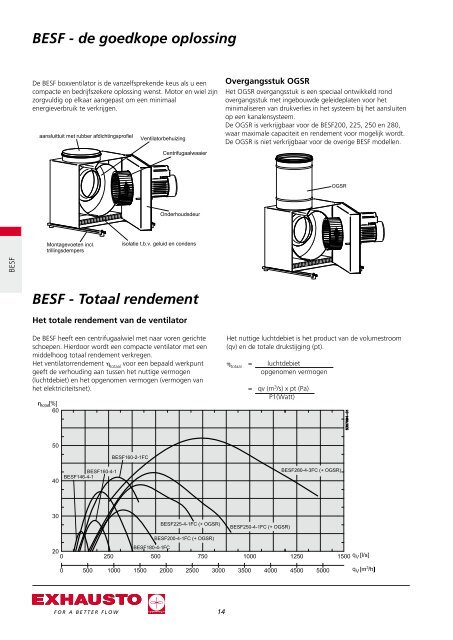

BESF BESF - de goedkope oplossing De BESF boxventilator is de vanzelfsprekende keus als u een compacte en bedrijfszekere oplossing wenst. Motor en wiel zijn zorgvuldig op elkaar aangepast om een minimaal energieverbruik te verkrijgen. aansluittuit met rubber afdichtingsprofiel Montagevoeten incl. trillingsdempers Ventilatorbehuizing Centrifugaalwaaier Onderhoudsdeur isolatie t.b.v. geluid en condens BESF - Totaal rendement Het totale rendement van de ventilator De BESF heeft een centrifugaalwiel met naar voren gerichte schoepen. Hierdoor wordt een compacte ventilator met een middelhoog totaal rendement verkregen. Het ventilatorrendement � totaal voor een bepaald werkpunt geeft de verhouding aan tussen het nuttige vermogen (luchtdebiet) en het opgenomen vermogen (vermogen van het elektriciteitsnet). RD12088NL-01 14 Overgangsstuk OGSR Het OGSR overgangsstuk is een speciaal ontwikkeld rond overgangsstuk met ingebouwde geleideplaten voor het minimaliseren van drukverlies in het systeem bij het aansluiten op een kanalensysteem. De OGSR is verkrijgbaar voor de BESF200, 225, 250 en 280, waar maximale capaciteit en rendement voor mogelijk wordt. De OGSR is niet verkrijgbaar voor de overige BESF modellen. Het nuttige luchtdebiet is het product van de volumestroom (qv) en de totale drukstijging (pt). � totaal = luchtdebiet opgenomen vermogen = qv (m 3 /s) x pt (Pa) P1(Watt) OGSR RD12089-01
BESF - Technische gegevens en maatschetsen Uitgangspunten voor de technische gegevens Motor 4-polig = 1.400 omw./min. bij 50 Hz. 2-polig = 2.800 omw./min. bij 50 Hz. Het feitelijke toerental is afhankelijk van de belasting en motorfrequentie. De capaciteitscurven en geluidsgetallen zijn de feitelijke waarden. n = nominaal toerental pr. min. U = spanning (Volt) Maat: n Omw./min. U Volt Motor Werkwijze Overbelastingsbeveiliging I Amp P 1 kW E 60 C D Werkwijze E A 1-fase motor 1 x 230 V berekend op handbediende, traploze snelheidsregeling via EFC elektronische snelheidsregelaar of automatisch via MAC10 (met MAC10MPR) gelijkdrukregelaar. De motor is ook te gebruiken voor een vast toerental (1.400 omw./min.) als hij direct wordt aangesloten op 1 x 230 V. OGSR B Motor met ingebouwde frequentie-omvormer FC berekend op handbediende, traploze snelheidsregeling via EFC1P elektronische snelheidsregelaar of automatisch via MAC10 of MAC11 constantdrukregelaar. C 3-fase motor berekend voor een vast toerental 1.400 o/min. of voor externe frequentie-omvormer (max 50 Hz). 15 I = de maximaal opgenomen stroom (Amp) in heel het regelgebied of de vollaststroom als deze het grootst is. P 1 = maximaal opgenomen vermogen (Watt) van het elektriciteitsnet P 2 = aangegeven geleverde vermogen (Watt). Dit is het vermogen dat op het typeplaatje van de motor staat. Toevoerleiding P2 kW A B C 1 2 3 Gewicht kg D E F G H Lengte [m] BESF146-4-1 1400 1x230 0,35 0,10 0,04 • • 13 • 0,95 BESF160-4-1 1400 1x230 0,80 0,19 0,09 • • 17 • 1,40 BESF160-2-1FC 2800 1x230 3,70 0,84 0,75 • • • • 1,90 BESF180-4-1 1400 1x230 1,80 0,35 0,18 • • 20 • - BESF180-4-1FC 1400 1x230 1,90 0,31 0,18 • • 22 • • 1,90 BESF200-4-1 1400 1x230 2,60 0,53 0,30 • • 27 • - BESF200-4-1FC 1400 1x230 2,40 0,55 0,37 • • 26 • • 1,90 BESF225-4-1 1400 1x230 3,90 0,75 0,45 • • 33 • - BESF225-4-1FC 1400 1x230 3,70 0,84 0,75 • • 31 • • 1,90 BESF250-4-1FC 1400 1x230 9,50 1,47 1,10 • • 49 • • 1,90 BESF250-4-3 1400 3x230D/400Y 5,0/2,9 1,47 1,10 • • 48 • - BESF280-4-3FC 1400 3x400 6,50 2,55 2,20 • • 65 • • 1,85 BESF280-4-3 1400 3x230D/400Y 9,3/5,4 2,55 2,20 • • 57 • - Overbelastingsbeveiliging Temperatuur 1 Ingebouwde thermische zekering (TP211) in het stroomcircuit van de motor. Opgegeven data bij t = 20 °C 2 Ingebouwde overbelastingsbeveiliging in de frequentie-omvormer FC. 3 Moeten volgens de geldende bepalingen worden beveiligd tegen Dichtheid = 1,2 kg/m overbelasting. 3 Kabeltype D 3 x 0,75 mm Mediumtemperatuur: min. -12 °C, max. +60 °C Omgevingstemperatuur: max. +40 °C Maat A B C D ø E G H J K L R BESF146-4-1 345 295 200 110 160 350 165 200 110 345 BESF160-4-1 370 320 235 140 200 400 180 210 130 370 BESF160-2-1FC 370 320 235 235 200 400 180 210 130 370 BESF180-4-1 BESF180-4-1FC 410 410 355 355 235 235 195 195 200 200 400 400 200 200 235 235 130 130 410 410 BESF200-4-1 440 380 280 235 250 500 215 250 155 440 BESF200-4-1FC BESF225-4-1 440 500 380 430 280 280 195 235 250 500 215 250 155 300 250 500 245 290 155 440 500 BESF225-4-1FC 500 430 280 235 250 500 245 290 155 300 500 BESF250-4-1FC 550 470 360 285 315 650 265 320 185 300 550 BESF250-4-3 550 470 360 285 315 650 265 320 185 300 550 BESF280-4-3FC 600 515 360 340 315 650 290 345 185 300 600 2 E 5 x 0,75 mm2 F 3 x 1,0 mm2 G 7 x 0,34 mm2 G E BESF 200, 225, 250 og 280 BESF 146, 160, 180, 200, 225, 60 250 og 280C D E Maattabel (mm) E H Geen toevoerleiding OGSR 60 C D K E OGSR G BESF 200, 225, 250 og 280 A J BESF 146, 160, 180, 200, 225, 250 og 280 G E BESF 200, 225, 250 og 280 BESF 146, 160, 180, 200, 225, 250 og 280 K OGSR K D L 60 BESF 280-4-3 600 515 360 340 315 650 290 345 185 300 600 J A Overgangsstuk en radius opening L = Overgangsstuk OGSR wordt als toebehoren geleverd. R = Radius opening. BESF 146, 160, 180, 200, 225, 250 en 280 J A OGSR BESF 200, 200, 225, 225, 250 250 en 280 og 280 R E B D L 60 R D L 60 H 60 R E B E B D L 60 H 60 BESF H 60
