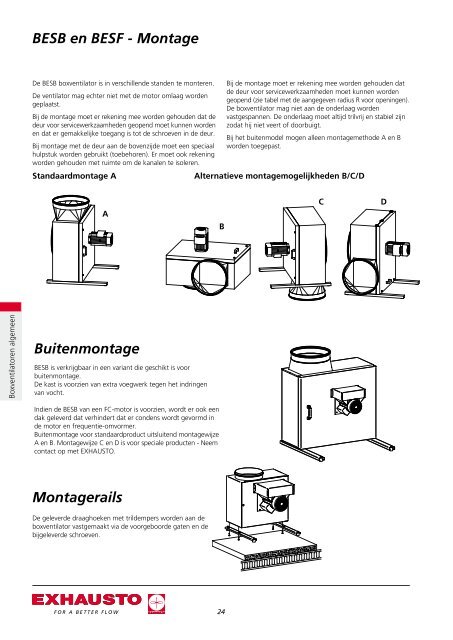

BESB en BESF - Montage
De BESB boxventilator is in verschillende standen te monteren.
De ventilator mag echter niet met de motor omlaag worden
geplaatst.
Bij de montage moet er rekening mee worden gehouden dat de
deur voor servicewerkzaamheden geopend moet kunnen worden
en dat er gemakkelijke toegang is tot de schroeven in de deur.
Bij montage met de deur aan de bovenzijde moet een speciaal
hulpstuk worden gebruikt (toebehoren). Er moet ook rekening
worden gehouden met ruimte om de kanalen te isoleren.
24
Bij de montage moet er rekening mee worden gehouden dat
de deur voor servicewerkzaamheden moet kunnen worden
geopend (zie tabel met de aangegeven radius R voor openingen).
De boxventilator mag niet aan de onderlaag worden
vastgespannen. De onderlaag moet altijd trilvrij en stabiel zijn
zodat hij niet veert of doorbuigt.
Bij het buitenmodel mogen alleen montagemethode A en B
worden toegepast.
Standaardmontage A Alternatieve montagemogelijkheden B/C/D
A
Buitenmontage
BESB is verkrijgbaar in een variant die geschikt is voor
buitenmontage.
De kast is voorzien van extra voegwerk tegen het indringen
van vocht.
Indien de BESB van een FC-motor is voorzien, wordt er ook een
dak geleverd dat verhindert dat er condens wordt gevormd in
de motor en frequentie-omvormer.
Buitenmontage voor standaardproduct uitsluitend montagewijze
A en B. Montagewijze C en D is voor speciale producten - Neem
contact op met EXHAUSTO.
Montagerails
De geleverde draaghoeken met trildempers worden aan de
boxventilator vastgemaakt via de voorgeboorde gaten en de
bijgeleverde schroeven.
RD11094-01 A
B
B
C
RD11094-01 B
C D
RD12101-01
D
RD11094-01 C
RD12095-01
RD11094-01 D
