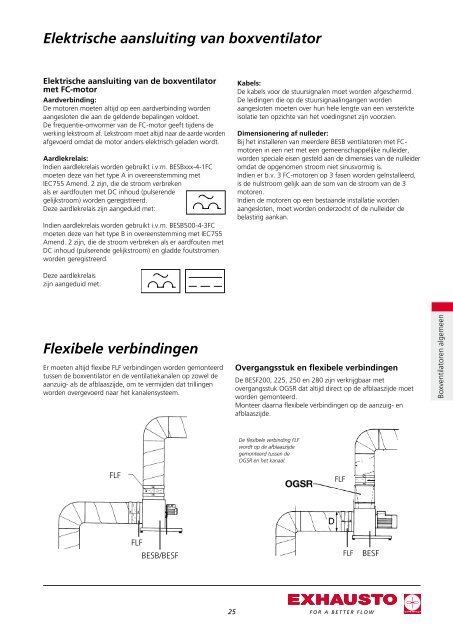

Elektrische aansluiting van boxventilator
Elektrische aansluiting van de boxventilator
met FC-motor
Aardverbinding:
De motoren moeten altijd op een aardverbinding worden
aangesloten die aan de geldende bepalingen voldoet.
De frequentie-omvormer van de FC-motor geeft tijdens de
werking lekstroom af. Lekstroom moet altijd naar de aarde worden
afgevoerd omdat de motor anders elektrisch geladen wordt.
Aardlekrelais:
Indien aardlekrelais worden gebruikt i.v.m. BESBxxx-4-1FC
moeten deze van het type A in overeenstemming met
IEC755 Amend. 2 zijn, die de stroom verbreken
als er aardfouten met DC inhoud (pulserende
gelijkstroom) worden geregistreerd.
Deze aardlekrelais zijn aangeduid met:
Indien aardlekrelais worden gebruikt i.v.m. BESB500-4-3FC
moeten deze van het type B in overeenstemming met IEC755
Amend. 2 zijn, die de stroom verbreken als er aardfouten met
DC inhoud (pulserende gelijkstroom) en gladde foutstromen
worden geregistreerd.
Deze aardlekrelais
zijn aangeduid met:
Flexibele verbindingen
Er moeten altijd flexibe FLF verbindingen worden gemonteerd
tussen de boxventilator en de ventilatiekanalen op zowel de
aanzuig- als de afblaaszijde, om te vermijden dat trillingen
worden overgevoerd naar het kanalensysteem.
FLF
FLF
BESB/BESF
25
Kabels:
De kabels voor de stuursignalen moet worden afgeschermd.
De leidingen die op de stuursignaalingangen worden
aangesloten moeten over hun hele lengte van een versterkte
isolatie ten opzichte van het voedingsnet zijn voorzien.
Dimensionering af nulleder:
Bij het installeren van meerdere BESB ventilatoren met FCmotoren
in een net met een gemeenschappelijke nulleider,
worden speciale eisen gesteld aan de dimensies van de nulleider
omdat de opgenomen stroom niet sinusvormig is.
Indien er b.v. 3 FC-motoren op 3 fasen worden geïnstalleerd,
is de nulstroom gelijk aan de som van de stroom van de 3
motoren.
Indien de motoren op een bestaande installatie worden
aangesloten, moet worden onderzocht of de nulleider de
belasting aankan.
Overgangsstuk en flexibele verbindingen
De BESF200, 225, 250 en 280 zijn verkrijgbaar met
overgangsstuk OGSR dat altijd direct op de afblaaszijde moet
worden gemonteerd.
Monteer daarna flexibele verbindingen op de aanzuig- en
afblaaszijde.
De flexibele verbinding FLF
wordt op de afblaaszijde
gemonteerd tussen de
OGSR en het kanaal.
OGSR
FLF
FLF
BESF
