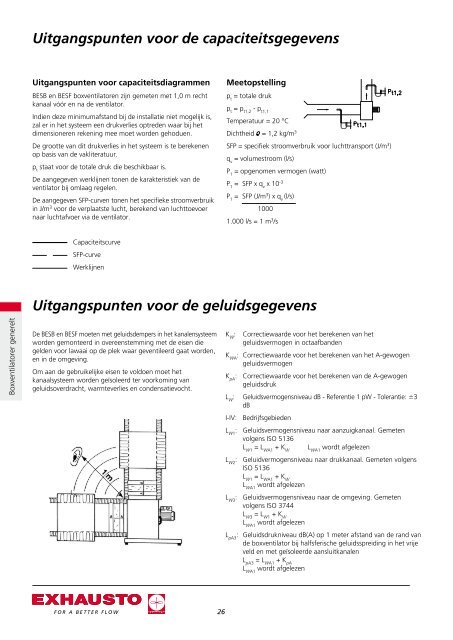

Boxventilatorer generelt
Uitgangspunten voor de capaciteitsgegevens
Uitgangspunten voor capaciteitsdiagrammen Meetopstelling
BESB en BESF boxventilatoren zijn gemeten met 1,0 m recht
kanaal vóór en na de ventilator.
Indien deze minimumafstand bij de installatie niet mogelijk is,
zal er in het systeem een drukverlies optreden waar bij het
dimensioneren rekening mee moet worden gehoduen.
De grootte van dit drukverlies in het systeem is te berekenen
op basis van de vakliteratuur.
p staat voor de totale druk die beschikbaar is.
t
De aangegeven werklijnen tonen de karakteristiek van de
ventilator bij omlaag regelen.
De aangegeven SFP-curven tonen het specifieke stroomverbruik
in J/m3 voor de verplaatste lucht, berekend van luchttoevoer
naar luchtafvoer via de ventilator.
Capaciteitscurve
SFP-curve
Werklijnen
L W1
26
p t = totale druk
p = p - p t t1,2 t1,1
Temperatuur = 20 °C
Dichtheid = 1,2 kg/m3 SFP = specifiek stroomverbruik voor luchttransport (J/m3 )
q = volumestroom (l/s)
v
P = opgenomen vermogen (watt)
1
P = SFP x q x 10 1 v -3
P = SFP (J/m 1 3 ) x q (l/s) v
1000
1.000 l/s = 1 m3 /s
Uitgangspunten voor de geluidsgegevens
De BESB en BESF moeten met geluidsdempers in het kanalensysteem
worden gemonteerd in overeenstemming met de eisen die
gelden voor lawaai op de plek waar geventileerd gaat worden,
en in de omgeving.
Om aan de gebruikelijke eisen te voldoen moet het
kanaalsysteem worden geïsoleerd ter voorkoming van
geluidsoverdracht, warmteverlies en condensatievocht.
K W : Correctiewaarde voor het berekenen van het
geluidsvermogen in octaafbanden
K WA : Correctiewaarde voor het berekenen van het A-gewogen
geluidsvermogen
K pA : Correctiewaarde voor het berekenen van de A-gewogen
geluidsdruk
L W : Geluidsvermogensniveau dB - Referentie 1 pW - Tolerantie: 63
dB
I-IV: Bedrijfsgebieden
L W1 : Geluidsvermogensniveau naar aanzuigkanaal. Gemeten
volgens ISO 5136
L W1 = L WA1 + K W L WA1 wordt afgelezen
L W2 : Geluidvermogensniveau naar drukkanaal. Gemeten volgens
ISO 5136
L W1 = L WA1 + K W
L WA1 wordt afgelezen
L W3 : Geluidsvermogensniveau naar de omgeving. Gemeten
volgens ISO 3744
L W3 = L W1 + K W
L WA1 wordt afgelezen
L pA3 : Geluidsdrukniveau dB(A) op 1 meter afstand van de rand van
de boxventilator bij halfsferische geluidsspreiding in het vrije
veld en met geïsoleerde aansluitkanalen
L pA3 = L WA1 + K pA
L WA1 wordt afgelezen
