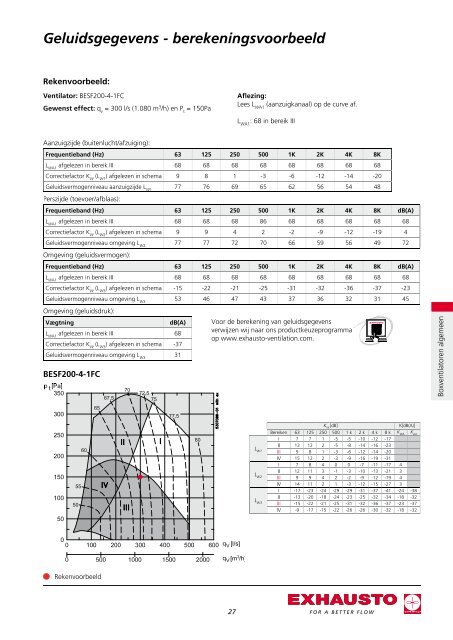

Geluidsgegevens - berekeningsvoorbeeld
Rekenvoorbeeld:
Ventilator: BESF200-4-1FC
Gewenst effect: q = 300 l/s (1.080 m v 3 /h) en P = 150Pa
t
Aanzuigzijde (buitenlucht/afzuiging):
Frequentieband (Hz) 63 125 250 500 1K 2K 4K 8K
L WA1 afgelezen in bereik III 68 68 68 68 68 68 68 68
Correctiefactor K W (L W1 ) afgelezen in schema 9 8 1 -3 -6 -12 -14 -20
Geluidsvermogenniveau aanzuigzijde L W1 77 76 69 65 62 56 54 48
Perszijde (toevoer/afblaas):
Frequentieband (Hz) 63 125 250 500 1K 2K 4K 8K dB(A)
L WA1 afgelezen in bereik III 68 68 68 86 68 68 68 68 68
Correctiefactor K W (L W2 ) afgelezen in schema 9 9 4 2 -2 -9 -12 -19 4
Geluidsvermogenniveau omgeving LW2 Omgeving (geluidsvermogen):
77 77 72 70 66 59 56 49 72
Frequentieband (Hz) 63 125 250 500 1K 2K 4K 8K dB(A)
L WA1 afgelezen in bereik III 68 68 68 68 68 68 68 68 68
Correctiefactor K W (L W3 ) afgelezen in schema -15 -22 -21 -25 -31 -32 -36 -37 -23
Geluidsvermogenniveau omgeving L W3 53 46 47 43 37 36 32 31 45
Omgeving (geluidsdruk):
Vægtning dB(A)
L WA1 afgelezen in bereik III 68
Correctiefactor K W (L W3 ) afgelezen in schema -37
Geluidsvermogenniveau omgeving L W3
BESF200-4-1FC
Rekenvoorbeeld
31
27
Afl ezing:
Lees L WA1 (aanzuigkanaal) op de curve af.
L WA1 : 68 in bereik III
Voor de berekening van geluidsgegevens
verwijzen wij naar ons productkeuzeprogramma
op www.exhausto-ventilation.com.
L W1
L W2
L W3
K W [dB] K[dB(A)]
Bereiken 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 7 7 1 -5 -5 -10 -12 -17
II 13 12 2 -5 -8 -14 -16 -23
III 9 8 1 -3 -6 -12 -14 -20
IV 15 12 2 -3 -9 -16 -19 -31
I 7 8 4 0 0 -7 -11 -17 4
II 12 11 3 -1 -3 -10 -13 -21 3
III 9 9 4 2 -2 -9 -12 -19 4
IV 14 11 2 1 -3 -12 -15 -27 3
I -17 -23 -24 -29 -29 -31 -37 -41 -24 -38
II -13 -20 -18 -24 -23 -25 -32 -34 -18 -32
III -15 -22 -21 -25 -31 -32 -36 -37 -23 -37
IV -9 -17 -15 -22 -26 -26 -30 -32 -18 -32
