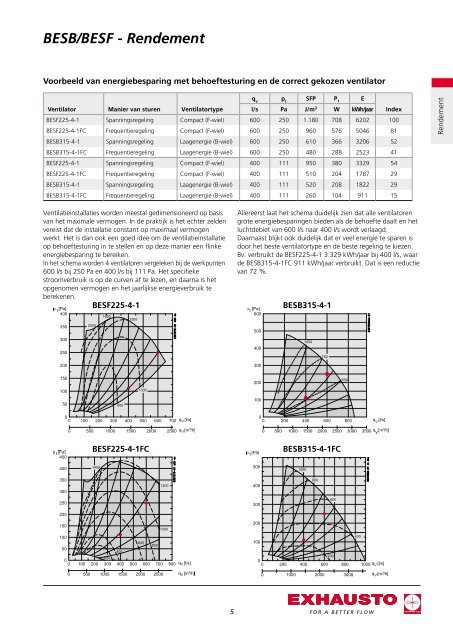

BESB/BESF - Rendement
Voorbeeld van energiebesparing met behoeftesturing en de correct gekozen ventilator
Ventilator Manier van sturen Ventilatortype l/s Pa J/m Index
3 W kWh/jaar
BESF225-4-1 Spanningsregeling Compact (F-wiel) 600 250 1.180 708 6202 100
Ventilatieinstallaties worden meestal gedimensioneerd op basis
van het maximale vermogen. In de praktijk is het echter zelden
vereist dat de installatie constant op maximaal vermogen
werkt. Het is dan ook een goed idee om de ventilatieinstallatie
op behoeftesturing in te stellen en op deze manier een flinke
energiebesparing te bereiken.
In het schema worden 4 ventilatoren vergeleken bij de werkpunten
600 l/s bij 250 Pa en 400 l/s bij 111 Pa. Het specifieke
stroomverbruik is op de curven af te lezen, en daarna is het
opgenomen vermogen en het jaarlijkse energieverbruik te
berekenen.
5
q v p t SFP P 1 E
BESF225-4-1FC Frequentieregeling Compact (F-wiel) 600 250 960 576 5046 81
BESB315-4-1 Spanningsregeling Laagenergie (B-wiel) 600 250 610 366 3206 52
BESB315-4-1FC Frequentieregeling Laagenergie (B-wiel) 600 250 480 288 2523 41
BESF225-4-1 Spanningsregeling Compact (F-wiel) 400 111 950 380 3329 54
BESF225-4-1FC Frequentieregeling Compact (F-wiel) 400 111 510 204 1787 29
BESB315-4-1 Spanningsregeling Laagenergie (B-wiel) 400 111 520 208 1822 29
BESB315-4-1FC Frequentieregeling Laagenergie (B-wiel) 400 111 260 104 911 15
Allereerst laat het schema duidelijk zien dat alle ventilatoren
grote energiebesparingen bieden als de behoefte daalt en het
luchtdebiet van 600 l/s naar 400 l/s wordt verlaagd.
Daarnaast blijkt ook duidelijk dat er veel energie te sparen is
door het beste ventilatortype en de beste regeling te kiezen.
Bv. verbruikt de BESF225-4-1 3.329 kWh/jaar bij 400 l/s, waar
de BESB315-4-1FC 911 kWh/jaar verbruikt. Dat is een reductie
van 72 %.
BESF225-4-1 BESB315-4-1
BESF225-4-1FC BESB315-4-1FC
Rendement
