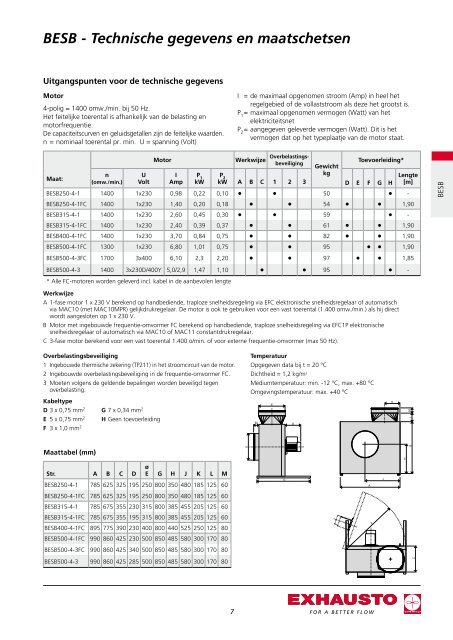

BESB - Technische gegevens en maatschetsen
Uitgangspunten voor de technische gegevens
Motor
4-polig = 1400 omw./min. bij 50 Hz.
Het feitelijke toerental is afhankelijk van de belasting en
motorfrequentie.
De capaciteitscurven en geluidsgetallen zijn de feitelijke waarden.
n = nominaal toerental pr. min. U = spanning (Volt)
Maat:
Werkwijze
A 1-fase motor 1 x 230 V berekend op handbediende, traploze snelheidsregeling via EFC elektronische snelheidsregelaar of automatisch
via MAC10 (met MAC10MPR) gelijkdrukregelaar. De motor is ook te gebruiken voor een vast toerental (1.400 omw./min.) als hij direct
wordt aangesloten op 1 x 230 V.
B Motor met ingebouwde frequentie-omvormer FC berekend op handbediende, traploze snelheidsregeling via EFC1P elektronische
snelheidsregelaar of automatisch via MAC10 of MAC11 constantdrukregelaar.
C 3-fase motor berekend voor een vast toerental 1.400 o/min. of voor externe frequentie-omvormer (max 50 Hz).
Overbelastingsbeveiliging
1 Ingebouwde thermische zekering (TP211) in het stroomcircuit van de motor.
2 Ingebouwde overbelastingsbeveiliging in de frequentie-omvormer FC.
3 Moeten volgens de geldende bepalingen worden beveiligd tegen
overbelasting.
Kabeltype
D 3 x 0,75 mm2 G 7 x 0,34 mm2 E 5 x 0,75 mm2 H Geen toevoerleiding
F 3 x 1,0 mm2 Maattabel (mm)
n
(omw./min.)
Str. A B C D
U
Volt
ø
E G H J K L M
BESB250-4-1 785 625 325 195 250 800 350 480 185 125 60
BESB250-4-1FC 785 625 325 195 250 800 350 480 185 125 60
BESB315-4-1 785 675 355 230 315 800 385 455 205 125 60
BESB315-4-1FC 785 675 355 195 315 800 385 455 205 125 60
BESB400-4-1FC 895 775 390 230 400 800 440 525 250 125 80
BESB500-4-1FC 990 860 425 230 500 850 485 580 300 170 80
BESB500-4-3FC 990 860 425 340 500 850 485 580 300 170 80
BESB500-4-3 990 860 425 285 500 850 485 580 300 170 80
Motor Werkwijze Overbelastingsbeveiliging
I
Amp
P 1
kW
7
I = de maximaal opgenomen stroom (Amp) in heel het
regelgebied of de vollaststroom als deze het grootst is.
P 1 = maximaal opgenomen vermogen (Watt) van het
elektriciteitsnet
P 2 = aangegeven geleverde vermogen (Watt). Dit is het
vermogen dat op het typeplaatje van de motor staat.
Gewicht
kg
Temperatuur
Opgegeven data bij t = 20 °C
Dichtheid = 1,2 kg/m3 Mediumtemperatuur: min. -12 °C, max. +80 °C
Omgevingstemperatuur: max. +40 °C
Toevoerleiding*
P 2
kW A B C 1 2 3 D E F G H
BESB250-4-1 1400 1x230 0,98 0,22 0,10 • • 50 • -
BESB250-4-1FC 1400 1x230 1,40 0,20 0,18 • • 54 • • 1,90
BESB315-4-1 1400 1x230 2,60 0,45 0,30 • • 59 • -
BESB315-4-1FC 1400 1x230 2,40 0,39 0,37 • • 61 • • 1,90
BESB400-4-1FC 1400 1x230 3,70 0,84 0,75 • • 82 • • 1,90
BESB500-4-1FC 1300 1x230 6,80 1,01 0,75 • • 95 • • 1,90
BESB500-4-3FC 1700 3x400 6,10 2,3 2,20 • • 97 • • 1,85
BESB500-4-3 1400 3x230D/400Y 5,0/2,9 1,47 1,10 • • 95 • -
* Alle FC-motoren worden geleverd incl. kabel in de aanbevolen lengte
E
M
E
G
D
A
A
J
K
Lengte
[m]
H
M
L
B
C
BESB
