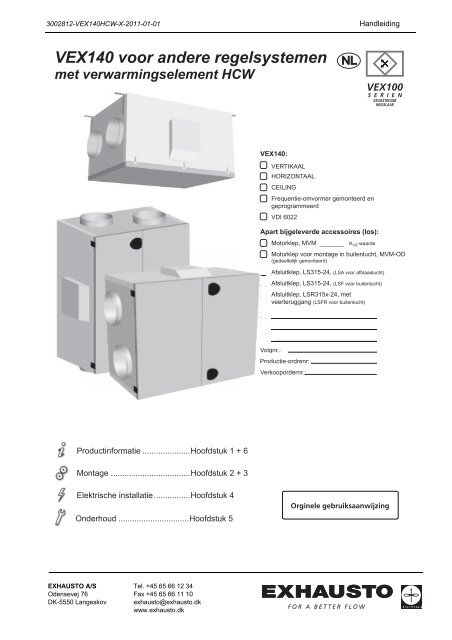

3002812-VEX140HCW-X-2011-01-01 Handleiding
VEX140 voor andere regelsystemen
met verwarmingselement HCW
Productinformatie .....................Hoofdstuk 1 + 6
Montage ...................................Hoofdstuk 2 + 3
Elektrische installatie................Hoofdstuk 4
Onderhoud ...............................Hoofdstuk 5
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
VEX140:
HORIZONTAAL
Apart bijgeleverde accessoires (los):
Afsluitklep, LS315-24, (LSA voor afblaaslucht)
Afsluitklep, LS315-24, (LSF voor buitenlucht)
Afsluitklep, LSR315x-24, met
veerteruggang (LSFR voor buitenlucht)
Volgnr.:
VERTIKAAL
CEILING
Frequentie-omvormer gemonteerd en
geprogrammeerd
VDI 6022
Motorklep, MVM _______
Productie-ordrenr:
Verkoopordernr.:
K VS-waarde
VEX100
S E R I E N
KRUISSTROOM
WISSELAAR
Motorklep voor montage in buitenlucht, MVM-OD
(gedeeltelijk gemonteerd)
Orginele gebruiksaanwijzing

3002812-VEX140HCW-X-2011-01-01
1. Productinformatie
1.1 Toepassingsgebied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.2 Omgevingscondities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.2.1 Ruimtebeslag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.2.2 Vereiste ondergrond . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1.2.3 Vereist kanaalsysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1.2.4 Constructie van HORIZONTAALE VEX ...................................................... 10
1.2.5 Constructie van VERTIKAALE VEX............................................................ 12
1.2.6 Constructie van CEILING VEX.................................................................... 14
1.3 Opbouw van de VEX'en in het algemeen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
1.4 Hoofdafmetingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
1.4.1 Constructie van HORIZONTAALE VEX . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
1.4.2 Constructie van VERTIKAALE VEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
1.4.3 Constructie van CEILING VEX.................................................................... 20
2. Handling
3. Montage
2.1 Uitpakken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.2 Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.2.1 Transportafmetingen ................................................................................... 23
2.2.2 Naar binnen rijden (gereduceerd gewicht). . . . . . . . . . . . . . . . . . . . . . . . . . 23
2.2.3 Demonteren van het ventilatorwiel HORIZONTAAL VEX en VERTIKAAL VEX24
2.2.4 Demonteren van het ventilatorwiel CEILING VEX ...................................... 25
3.1 Opzetten van HORIZONTALE en VERTICALE VEX. . . . . . . . . . . . . . . . . . . . . 26
3.1.1 Plaatsing direct op de vloer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.1.2 Plaatsing op montage-opstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.2 Plaatsing - CEILING VEX. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.2.1 Montage in het plafond . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.2.2 Transportbeveiliging motorsectie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3.2.3 Demontage van Kruisstroomwarmtewisselaar - CEILING VEX . . . . . . . . . 27
3.3 Condensafvoer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
3.3.1 Positionering - HORIZONTALE VEX en VERTICALE VEX . . . . . . . . . . . . 29
3.3.2 Positionering - CEILING VEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
3.4 PWW-verwarmingselement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3.4.1 Aansluitingsprincipe van een PWW-verwarmingselement . . . . . . . . . . . . . 30
3.5 Hygiëine (geldt alleen voor VEX100VDI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
3.5.1 Meting van het drukverlies over filters (geldt alleen voor VEX100VDI)....... 33
4. Elektrische installatie
4.1 Veiligheidsfuncties die in de installatie aanwezig moeten zijn . . . . . . . . . . . 34
4.2 Motorgegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
4.3 Aansluitschema voor netvoeding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
4.3.1 Elektrische gegevens - VEX140 zonder frequentie-omvormer . . . . . . . . . . 37
4.3.2 Stroomgegevens - VEX140 met frequentie-omvormer . . . . . . . . . . . . . . . . 38
4.3.3 Koppeling en functie voor alarmrelais (FC)................................................. 39
5. Onderhoud
5.1 Meetpunten voor druk, temperatuur en luchtvolume. . . . . . . . . . . . . . . . . . . 41
5.2 Onderhoudsschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
5.2.1 Reiniging van ventilatoren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
5.2.2 Reiniging van verwarmingselement ............................................................ 46
2/54

3002812-VEX140HCW-X-2011-01-01
5.2.3 Reiniging van kruisstroomwarmtewisselaar . . . . . . . . . . . . . . . . . . . . . . . . 46
6. Technische gegevens
6.1 Motorgegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
6.2 PWW-verwarmingselement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
6.2.1 Voorbeld van het berekende vermogen van de warm water verwarmer. . . 50
6.2.2 Motorklep MVM ........................................................................................... 51
6.3 Capaciteitsdiagrammen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
3/54

3002812-VEX140HCW-X-2011-01-01
Verbodssymbool Bij niet naleven van aanwijzingen die met een verbodssymbool zijn
gemarkeerd, wordt het leven van personen in gevaar gebracht.
Gevarensymbool
Geldigheidsgebied
van deze
handleiding
Bij niet naleven van aanwijzingen die met een gevarensymbool zijn
gemarkeerd, bestaat het risico van schade aan personen resp.
materiële schade.
Deze handleiding geldt voor Ventilatie-units van EXHAUSTO. Voor meegeleverde
accessoires en extra uitrusting wordt verwezen naar de gebruiksaanwijzingen die bij
deze producten behoren.
De veiligheid van personen en uitrusting alsmede een vlekkeloze werking van de
ventilatie-unit wordt door naleving van de aanwijzingen in deze handleiding
gewaarborgd.
EXHAUSTO wijst elke aansprakelijkheid voor schade af, indien deze is terug te voeren
op een gebruik dat in strijd is met de aanwijzingen en voorschriften in deze
gebruiksaanwijzing.
Accessoires De onderdelen die bij de ventilatie-unit als accessoires worden meegeleverd, zijn op de
lijst aan de voorzijde aangekruist.
Aanwijzing Wij adviseren om later gemonteerde componenten van de EXHAUSTOaccessoires
eveneens op dezelfde lijst aan te kruisen.
Definitie In de Type-aanduiding betekent R "rechts", wat betekent dat de luchttoevoereenheid
aan de rechterzijde van het apparaat is geplaatst (gezien in de richting van de
onderhoudsdeur). Indien de luchttoevoereenheid aan de linkerzijde van het apparaat is
geplaatst, wordt dit aangeduid met L voor "links".
Afbeeldingen Op de afbeeldingen in deze gebruiksaanwijzing staat rechts onderaan aangegeven of
het afgebeelde apparaat rechts- of linkszijdig is.
Waarschuwingen algemeen:
Niet openen..
De onderhoudsdeuren mogen pas worden geopend nadat de voedingsspanning
met de werkschakelaar is uitgeschakeld.
Verboden toepassingsgebieden
de ventilatie-unit mag niet voor verplaatsing van materiaaldeeltjes of in
een omgeving met explosiegevaarlijke gassen worden gebruikt.
Geen aansluiting
op kanaal
Indien een of meerdere aansluitstukken niet op een kanaal worden aangesloten,
moet op de desbetreffende aansluitstukken een beschermnet
met een maaswijdte van ten hoogste 20 mm worden gemonteerd.
4/54

3002812-VEX140HCW-X-2011-01-01
Waarschuwingen - HORIZONTAAL VEX en VERTIKAAL VEX:
VEX in bedrijf
altijd op slot!
Waarschuwingen - CEILING VEX:
Maak het serviceluik
altijd voorzichtig
open!
Vergrendel de VEX altijd alvorens hem in bedrijf
te nemen:
• dan wel met het cilinderslot in het handvat.
(vergeet niet de sleutel uit het slot te halen).
• óf met een hangslot. (Gebruik dan het in de
greep ingebouwde hangslotbeslag).
Let erop dat eventueel tijdens het in bedrijf zijn van de VEX losgeraakte
onderdelen uit de machine zouden kunnen vallen.
Controleer alvorens onder de open VEX te gaan werken altijd of de beveiligingskabel
en het slotbeslag voor de kruiswarmtewisselaar correct
bevestigd zijn.
5/54

3002812-VEX140HCW-X-2011-01-01
Aanduidingen in
de handleiding
Naam component Beschrijving functie
AFC1
Drukafneempunt voor meten van de luchtstroom in het afzuigkanaal
AFC2
Drukafneempunt voor meten van de luchtstroom in het inblaaskanaal
FC1 Frequentie-omvormer 1 voor motor 1
FC2 Frequentie-omvormer 2 voor motor 2
GV1 Bypassklep
HCW PWW-verwarmingselement
M1 Motorafzuigventilator
M2 Motortoevoerventilator
PDS1
PDS2
Drukafneempunt voor meten van het drukverlies in het afzuigkanaal
Drukafneempunt voor meten van het drukverlies in het inblaaskanaal
6/54

3002812-VEX140HCW-X-2011-01-01 Productinformatie
1.Productinformatie
1.1 Toepassingsgebied
Comfortventilatie De Ventilatie-unit wordt gebruikt om het comfort van ventilatie te verhogen. Het temperatuurbereik
voor deze toepassing ligt bij een buitenluchttemperatuur tussen 30...35°C.
Verboden toepassingsgebieden
1.2 Omgevingscondities
De ventilatie-unit mag niet voor verplaatsing van materiaaldeeltjes of in een omgeving
met explosiegevaarlijke gassen worden gebruikt.
Plaatsing Het apparaat is in standaarduitvoering ontworpen voor plaatsing in gebouwen (droge
ruimtes).
1.2.1 Ruimtebeslag
In onderstaande overzichtsschets is aangegeven hoeveel ruimte nodig is om de - aan
de zijkant gemonteerde deuren - voor onderhoud van het apparaat met inbegrip van
vervanging van filters, reiniging van de kruisstroom warmtewisselaar enzovoort, te
kunnen openen.
NB! In verband met onderhoudswerkzaamheden moet er boven de aansluitkast van de
unit minstens 200 mm vrije hoogte zijn.
HORIZONTAAL
VEX
1385
7/54
652
700
RD10182-01
VEX 140HL

3002812-VEX140HCW-X-2011-01-01 Productinformatie
VERTIKAAL VEX
CEILING VEX
1050
652
8/54
700
RD10266-01
650
VEX 140VL
705
VEX 140CL
RD10268-01

3002812-VEX140HCW-X-2011-01-01 Productinformatie
1.2.2 Vereiste ondergrond
HORIZONTAAL
VEX EN
VERTIKAAL VEX
Bij plaatsing van het apparaat direct op de ondergrond, d.w.z. zonder Montage-opstand
(accessoires), gelden ten aanzien van de ondergrond de volgende eisen:
• vlak
• waterpas (± 3 mm per meter)
• hard
• trilvast
CEILING VEX Bij bevestiging van het apparaat in het plafond, gelden ten aanzien van het plafond de
volgende eisen:
• vlak
• waterpas (± 3 mm per meter)
• trilvast
• stabiel is en het gewicht van de unit kan dragen.
Vloeistofafvoer Afvoer van condensaat; zie hoofdstuk "Montage".
1.2.3 Vereist kanaalsysteem
Geluiddemper Het kanaalsysteem moet volgens de aanwijzingen van de projectleider
conform de lokale voorschriften met geluiddempers worden uitgevoerd.
Bochten Bochten in het kanalenstelsel kunnen direct op de aansluittuiten van het apparaat worden
gemonteerd omdat de lucht in de aansluitingen een uniform laag snelheidsprofiel te
zien geeft en een minimaal systeemdrukverlies teweegbrengt.
Isolatie Het kanalenstelsel moet om de volgende redenen worden geïsoleerd:
• condensatie
• geluidsemissie
• warmte-/koudeverlies
Condens Bij een bijzonder hoog luchtgehalte in de afblaaslucht kan er condens gevormd worden
in het afblaaskanaal. EXHAUSTO raadt aan dat er een condensafvoer in het laagste
punt van het afblaaskanaal wordt aangebracht.
Geen aansluiting
op kanaal
Indien een of meer aansluittuiten niet op een kanaal worden aangesloten,
moet op de desbetreffende aansluittuit
en een beschermnet met een maaswijdte van ten hoogste 20 mm
worden gemonteerd.
9/54

3002812-VEX140HCW-X-2011-01-01 Productinformatie
1.2.4 Constructie van HORIZONTAALE VEX
Overzichtstekening
15
14
13
12
11
2
3
1
4
5
1,2,A
2,2,A
Onderstaande tekening geeft de opbouw van het apparaat (zonder onderhoudsdeuren):
2,1,A
1,1,A
10
17
16
6 7 8 9
10/54
9
16
17
8
10
7
6
2,1,A
1,1,A
1
2
3
4
5
VEX140HL
1,2,A
2,2,A
15
14
13
12
11
VEX140HR

3002812-VEX140HCW-X-2011-01-01 Productinformatie
HORIZONTAALE VEX
Pos. Nr. Onderdeel Functie
1 Aansluittuit 2,1,A Aansluittuit voor buitenlucht. Kan ook op het apparaat
worden geplaatst (2,1,B).
2 Afsluitklep LS Afsluitklep - buitenlucht, LSF (accessoires).
3 Filter voor buitenlucht Filtert de buitenlucht
4 Bypassklep met motor Bij bedrijf met warmteterugwinning is de bypassklep
gesloten, zodat de lucht door de kruisstroomwarmte-wisselaar
wordt geleid. Bij bedrijf met
bypass is de klep open en wordt de lucht langs de
warmtewisselaar geleid.
5 Aansluittuit 1,1,A Aansluittuit voor retourlucht. Kan ook onder het
apparaat worden geplaatst (1,1,B).
6 Afvoer van condensaat Hierdoor wordt condenswater naar de afwatering
geleid
7 Kruisstroomwarmtewisselaar Draagt warmte van de retourlucht aan de toevoerlucht
over.
8 Retourluchtfilter Filtert de retourlucht
9 Condensopvangbak Hierdoor wordt het condenswater opgevangen en
van de kruisstroomwisselaar naar de condensaatafvoer
geleid.
10 PWW-verwarmingselement Verwarmt de toevoerlucht indien de warmtete-
met ontluchtingsventiel rugwinning niet voldoende is.
11 Aansluittuit 2,2,A Aansluittuit voor toevoerlucht. Kan ook onder het
apparaat worden geplaatst (2,2,B).
12 Ventilator-unit Voor buitenlucht en toevoerlucht.
13 Ventilator-unit Voor retourlucht en afblaaslucht.
14 Afsluitklep LS Afsluitklep - afblaaslucht, LSA (accessoires).
15 Aansluittuit 1,2,A Aansluittuit voor afblaaslucht. Kan ook op het apparaat
worden geplaatst (1,2,B).
16 Aansluitkast Kast voor aansluiten van klemmen en plaatsen van
externe ventilatiecomponenten.
17 Uitneembare plaat Aanbrengen van eventuele frequentie-omvormers.
11/54

3002812-VEX140HCW-X-2011-01-01 Productinformatie
1.2.5 Constructie van VERTIKAALE VEX
10
9
8
7
16
17
6
15
11 12 13 14 15
2,2,A
1,1,A 2,1,A
2,1,A
5
1,2,A
4
14
12/54
3
1,2,A
2,2,A
1,1,A
1 2 3 4 5 6
13
12
2
11
16
17
1
10
9
8
7
RD11764-01
RD11765-01
VEX140VL
VEX140VR

3002812-VEX140HCW-X-2011-01-01 Productinformatie
VERTIKAALE VEX
Pos. Nr. Onderdeel Functie
1 Aansluittuit 2,1,A Aansluittuit voor buitenlucht. Kan ook op het apparaat
worden geplaatst (2,1,B).
2 Afsluitklep LS Afsluitklep - buitenlucht, LSF (accessoires).
3 Filter voor buitenlucht Filtert de buitenlucht
4 Bypassklep met motor Bij bedrijf met warmteterugwinning is de bypassklep
gesloten, zodat de lucht door de kruisstroomwarmte-wisselaar
wordt geleid. Bij bedrijf met
bypass is de klep open en wordt de lucht langs de
warmtewisselaar geleid.
5 Aansluittuit 1,1,A Aansluittuit voor retourlucht. Kan ook onder het
apparaat worden geplaatst (1,1,B).
6 Condensopvangbak Hierdoor wordt het condenswater opgevangen en
van de kruisstroomwisselaar naar de condensaatafvoer
geleid.
7 Afvoer van condensaat Hierdoor wordt condenswater naar de afwatering
geleid
8 Kruisstroomwarmtewisselaar Draagt warmte van de retourlucht aan de toevoerlucht
over.
9 Retourluchtfilter Filtert de retourlucht
10 PWW-verwarmingselement
met ontluchtingsventiel
13/54
Verwarmt de toevoerlucht indien de warmteterugwinning
niet voldoende is.
11 Aansluittuit 2,2,A Aansluittuit voor toevoerlucht. Kan ook onder het
apparaat worden geplaatst (2,2,B).
12 Ventilator-unit Voor buitenlucht en toevoerlucht.
13 Ventilator-unit Voor retourlucht en afblaaslucht.
14 Afsluitklep LS Afsluitklep - afblaaslucht, LSA (accessoires).
15 Aansluittuit 1,2,A Aansluittuit voor afblaaslucht. Kan ook op het apparaat
worden geplaatst (1,2,B).
16 Aansluitkast Kast voor aansluiten van klemmen en plaatsen van
externe ventilatiecomponenten.
17 Uitneembare plaat Aanbrengen van eventuele frequentie-omvormers.

3002812-VEX140HCW-X-2011-01-01 Productinformatie
1.2.6 Constructie van CEILING VEX
17
16
15
14
13
12
2
3
1
4
5
6
1,2,A
2,2,A
2,1,A
1,1,A
11
7 8 9
10
18
19
14/54
19
18
9
10
8
11
2,1,A
1,1,A
1,2,A
2,2,A
1
2
3
4
5
6
7
VEX140CL
17
16
15
14
13
12
VEX140CR

3002812-VEX140HCW-X-2011-01-01 Productinformatie
Behuizing De behuizing is aan buiten- en binnenzijde van aluminiumzinkplaat gemaakt. Tussen de
platen zit een isolatielaag van 50 mm minerale wol.
Ventilatoren Het apparaat is uitgerust met 2 centrifugaal-ventilatoren: resp. voor het toe- en afvoeren
van de lucht.
Kruisstroom
warmtewisselaar
met bypass
Aan de kruisstroomwarmtewisselaar van het apparaat zit een modulerende
bypassklep. De kruisstroom warmtewisselaar kan t.b.v. reiniging uit het apparaat
worden genomen.
Filters Zowel aan de retour- als aan de buitenluchtzijde zijn compactfilters ingebouwd.
Condensafvoer
(alleen voor
CEILING VEX)
CEILING VEX
Pos. Nr. Onderdeel Functie
1 Aansluittuit 2,1,A Aansluittuit voor buitenlucht. Kan ook op het apparaat worden
geplaatst (2,1,B).
2 Bevestigingen voor ophanging Bevestigingen voor montage in plafond.
3 Afsluitklep LS Afsluitklep - buitenlucht, LSF (accessoires).
4 Filter voor buitenlucht Filtert de buitenlucht
5 Fixeerinrichting Zorgt ervoor dat het filter bij het openen van de deur op zijn
plaats blijft zitten.
6 Bypassklep met motor Bij bedrijf met warmteterugwinning is de bypassklep gesloten,
zodat de lucht door de kruisstroomwarmte-wisselaar wordt
geleid. Bij bedrijf met bypass is de klep open en wordt de lucht
langs de warmtewisselaar geleid.
7 Aansluittuit 1,1,A Aansluittuit voor retourlucht. Kan ook onder het apparaat worden
geplaatst (1,1,B).
8 Kruisstroomwarmtewisselaar Draagt warmte van de retourlucht aan de toevoerlucht over.
9 Retourluchtfilter Filtert de retourlucht
10 PWW-verwarmingselement Verwarmt de toevoerlucht indien de warmtete-
met ontluchtingsventiel rugwinning niet voldoende is.
11 Bevestiging en draad Zorgt ervoor dat kruisstroomwarmtewisselaar bij het openen van
de deur wordt vastgehouden
12 Aansluittuit 2,2,A Aansluittuit voor toevoerlucht. Kan ook onder het apparaat worden
geplaatst (2,2,B).
13 Ventilator-unit Voor buitenlucht en toevoerlucht.
14 Condensplaat Zorgt ervoor dat het condenswater in de condensopvangbak
wordt opgevangen.
15 Ventilator-unit Voor retourlucht en afblaaslucht.
16 Afsluitklep LS Afsluitklep - afblaaslucht, LSA (accessoires).
17 Aansluittuit 1,2,A Aansluittuit voor afblaaslucht. Kan ook op het apparaat worden
geplaatst (1,2,B).
18 Aansluitkast Kast voor aansluiten van klemmen en plaatsen van externe
ventilatiecomponenten.
19 Uitneembare plaat Aanbrengen van eventuele frequentie-omvormers.
1.3 Opbouw van de VEX'en in het algemeen
De condensafvoer is in de deur gemonteerd, plaatsing, zie maatschets voor CEILING
VEX. De condensopvangbak is aan de binAansluittuitnenzijde van de deur gemonteerd. Bij
het openen van de deur kunnen waterrestanten van de condensopvangbak vrijkomen.
15/54

3002812-VEX140HCW-X-2011-01-01 Productinformatie
1.4 Hoofdafmetingen
1.4.1 Constructie van HORIZONTAALE VEX
VEX140HL In onderstaande tekening worden de hoofdafmetingen van het apparaat gegeven:
1062 62
M N
774,5
1,2,A
2,2,A
299,5
½"
12
62 1365 62
62
275
475
287,5 222,5
2,1,B
287,5
1,2,A
M
O 315
513,4
494,2 122
O 315
2,2,A
2,2,B
65
Aanwijzing De afbeelding toont alle mogelijkheden voor plaatsing van de aansluitstukken.
16/54
353
544,4
1,1,B
834
259,5
12
247,5
61,2
N
750
700
2,1,A
O 315
O 315
1,1,A
2,1,A
1,1,A
ø16/ø18
633,8
375
275
475
375
375
375
RD10178-01
VEX 140HL

3002812-VEX140HCW-X-2011-01-01 Productinformatie
VEX140HR In onderstaande tekening worden de hoofdafmetingen van het apparaat gegeven:
834
259,
5
2,1,A
1,1,A
ø16/ø18
12
62 1365 62
375
275
375
375
375
475
700
222,5
247,5
750
2,1,A
633,8
M
1,1,A
2,1,B
1,1,B
61,
2
353
Aanwijzing De afbeelding toont alle mogelijkheden voor plaatsing van de aansluitstukken.
65
17/54
2,2,B
1,2,B
513
2,2,A
287,5
M N
O 315
O 315
4
,
4
4
5
122
O 315
287,5
N
494,2
O 315
1,2,A
475
275
62
1,2,A
½"
2,2,A
12
299,
5
774,
5
1062 62
RD10188-01
VEX 140HR

3002812-VEX140HCW-X-2011-01-01 Productinformatie
1.4.2 Constructie van VERTIKAALE VEX
VEX140VL In onderstaande tekening worden de hoofdafmetingen van het apparaat gegeven:
1377
750
1087
N
2,2,B
1,1,B
ø16/ø18
700
259,5
M
475
633,8
62 1050 62
74,2
375
2,2,A
62
1,1,A
1,1,A 2,1,A
O 315
247,5 375
287,5
O 315
2,2,A
532,4
822
762,5
475
Aanwijzing De afbeelding toont alle mogelijkheden voor plaatsing van de aansluitstukken.
18/54
M
N
275
375
½"
O 315
O 315
1,2,A
1,2,A
2,1,A
12
62
65
275
2,1,B
234,5
375
1,2,B
508 353,1
494,2
122
1087
RD10201-01
VEX 140VL

3002812-VEX140HCW-X-2011-01-01 Productinformatie
VEX140VR In onderstaande tekening worden de hoofdafmetingen van het apparaat gegeven:
7
8
0
1
1
,
3
5
3
8
0
5
2
,
4
9
4
2
2
1
1,2,B
234,
5
N 62 1050 62
2
6
2,1,B
M
5
7
3
65
2
1
5
7
2
2,1,A
2,1,A
O 315
5
7
3
5
7
3
M
Aanwijzing De afbeelding toont alle mogelijkheden voor plaatsing van de aansluitstukken.
19/54
822
247,5
1,2,A
½"
2,2,A
O 315
1,2,A
5
7
2
N
5
7
4
762,5
1,1,A
O 315
O 315
2,2,A
2
6
287,5
1,1,A
8
,
3
3
6
2
,
4
7
5
7
3
1,1,B
5
,
9
5
2
5
7
4
2,2,B
7
8
0
1
ø16/ø18
0
0
7
7
7
3
1
0
5
7
532,4 RD10203-01
VEX 140VR

3002812-VEX140HCW-X-2011-01-01 Productinformatie
1.4.3 Constructie van CEILING VEX
VEX140CL In onderstaande tekening worden de hoofdafmetingen van het apparaat gegeven:
L
O 11
105
50
32
DETAIL A
72
M
DETAIL B
762,5
5
287,5
1,2,A
ø16/ø18
½"
2,2,A
275
275
A
1,2,A
62 1365 62
616,2
494,2
O 315
475
475
L
M N
O 315
2,2,A
287,5
287,5
513,4 353
B
532,4
1,2,B
39,8
1,2,B
715,9
Aanwijzing De afbeelding toont alle mogelijkheden voor plaatsing van de aansluitstukken.
20/54
2,2,B
1050
1,1,B
822
2,1,B
2,1,B
247,5
222,5
247,5
2,1,A
O 315
O 315
1,1,A
700
750
375
375
375
375
2,1,A
1,1,A
N
VEX 140CL
RD10205-01

3002812-VEX140HCW-X-2011-01-01 Productinformatie
VEX140CR In onderstaande tekening worden de hoofdafmetingen van het apparaat gegeven:
M
2,1,A
1,1,A
375
375
375
375
L
62 1365 62
222,5
247,5
2,1,B
2,1,B
353
1,1,B 2,2,B
1,2,B
1,2,B
Aanwijzing De afbeelding toont alle mogelijkheden voor plaatsing van de aansluitstukken.
21/54
513,4
287,5
287,5
L
M N
2,1,A
O 315
O 315
1,1,A
700
750
5
,
7
4
2
2
2
8
0
5
0
1
39,8
715, 9
532,
4
B
O 315
2,2,A
A
616,2
1,2,A
ø16/ø18
½"
494,2
1,2,A
O 315
2,2,A
275
275
475
475
5
,
7
8
2
5
105
50
O 11
DETAIL A
N
DETAIL B
5
,
2
6
7
72
32
VEX 140CR
RD10205-01

3002812-VEX140HCW-X-2011-01-01 Handling
2.Handling
2.1 Uitpakken
Levering De levering omvat:
• Ventilatie-unit
• Meegeleverde accessoires (de meegeleverde onderdelen zijn op de lijst aan de
voorzijde aangekruist).
Verpakking Bij levering is het apparaat op een wegwerppallet bevestigd en in doorzichtige folie
verpakt.
Aanwijzing Na verwijdering van de folie moet het apparaat tegen vuil en stof worden
beschermd:
• Aansluittuiten van het apparaat afdekken totdat deze op de
ventilatiekanalen worden aangesloten.
• Het apparaat tijdens de montage zoveel mogelijk gesloten houden.
• Om eventuele spaanders uit de aansluitkanalen te verwijderen, moet de
VEX unit gestofzuigd worden nadat het kortstondig in bedrijf is geweest.
2.2 Transport
Transportmiddelen
De ventilatie-unit als volgt transporteren:
Vorkheftruck of heftruck Kraan..
Til de ventilatie-unit op de wegwerppallet.
ATTENTIE: Indien de wegwerppallet niet gebruikt
kan worden, moeten de vorken van de heftruck zo
lang zijn dat de bodem van de unit niet
beschadigd wordt.
Gewicht Zie hoofdstuk "Technische gegevens" voor het gewicht van de unit.
RD10248-01
22/25
Til de ventilatie-unit nooit met een kraan
aan de hefbeslagen op.
Gebruik lussen en een juk zodat de ventilatie-unit niet
beschadigd wordt.

3002812-VEX140HCW-X-2011-01-01 Handling
2.2.1 Transportafmetingen
Hoogte De hoogte van het apparaat bedraagt:
• HORIZONTAALE VEX - 1127 mm + eventuele aansluittuiten in de bodem (+62
mm).
• VERTIKAALE VEX - 1377 mm + eventuele aansluittuiten aan de
boveenzijde van het apparaat (+62 mm) en in de bodem (+62 mm).
• CEILING VEX - 1127 mm + eventuele aansluittuiten in de bodem (+62 mm).
Breedte VEX140,
HORIZONTAAL,
VERTIKAAL, CEIL-
ING
Op onderstaand overzicht is de vereiste breedte voor doorgang van de VEX-unit vermeld:
*) De afmetingen zijn aangegeven op basis van de werkelijke afmetingen van het apparaat.
2.2.2 Naar binnen rijden (gereduceerd gewicht).
Demontage van
onderhoudsdeuren,
HORIZONTAAL
VEX, VERTIKAAL
VEX
Bij een doorgangsbreedte van..*) betekent..
minder dan 710 mm doorgang onmogelijk.
tussen 710 - 760 mm noodzakelijk de deuren te demonteren; zie het
gedeelte hieronder.
meer dan 760 mm doorgang zondermeer mogelijk.
Onderhoudsdeuren als volgt demonteren:
• Beide deuren openen.
• Demonteer deurstopper (B).
• Met kleine drevel of dergelijke de spieën naar boven uit de scharnieren
tikken (A). Daarna kunnen de onderhoudsdeuren worden verwijderd.
Detail A Detail B
23/25
A
B
RD10247-01

3002812-VEX140HCW-X-2011-01-01 Handling
Demontage van
onderhoudsdeur
CEILING VEX
Onderhoudsdeur als volgt demonteren:
• De vier schroeven aan de voorzijde losdraaien.
• Daarna kan de onderhoudsdeur worden verwijderd.
2.2.3 Demonteren van het ventilatorwiel HORIZONTAAL VEX en VERTIKAAL VEX
Kruisstroomwisselaar
Stap Handeling
1 Verwijder de borgschroef die op de uitschuifrail zit en maak de
banden van de motorkabel los.
2 Trek de ventilatorunit uit tot aan de twee stopschroeven op de
uitschuifrail.
3 Demonteer de stroomtoevoerkabel in de klemmendoos van de
motor, alsmede de slang naar de invoer.
4 Verwijder de twee stopschroeven op de uitschuifrail: nu kan de ventilatorunit
weggetild worden.
Zie hoofdstuk 5 in het gedeelte “De kruisstroomwisselaar reinigen” voor het (de)monteren
van de kruisstroomwisselaar.
24/25
RD11567-01
RD10535-01

3002812-VEX140HCW-X-2011-01-01 Handling
2.2.4 Demonteren van het ventilatorwiel CEILING VEX
Kruisstroomwisselaar
Stap Handeling
1 Verwijder de borgschroef die op de uitschuifrail zit en maak de banden
van de motorkabel los.
2 Trek de ventilatorunit uit tot aan de 3 stopschroeven op de uitschuifrail.
3 Demonteer de stroomtoevoerkabel in de klemmendoos van de motor,
alsmede de slang naar de invoer.
4 Verwijder de 3 stopschroeven op de uitschuifrail: nu kan de ventilatorunit
weggetild worden.
Let op de ventilatorunits wegen per stuk 16.5 kg
Zie hoofdstuk 5 in het gedeelte “De kruisstroomwisselaar reinigen” voor het (de)monteren
van de kruisstroomwisselaar.
25/25
RD11580-01

3002812-VEX140HCW-X-2011-01-01 Montage
3.Montage
3.1 Opzetten van HORIZONTALE en VERTICALE VEX
Algemeen Het is belangrijk dat de ventilatie-unit voor het opvangen en afvoeren van het
condenswater horizontaal wordt geplaatst. Enig verval in de richting van de
condensafvoer is aan te bevelen.
3.1.1 Plaatsing direct op de vloer
Hierbij moet de vloer beslist voldoen aan de in paragaaf 1.2.2 "Vereiste ondergrond"
genoemde eisen.
Aanwijzing Na plaatsing controleren of de ventilatie-unit horizontaal staat.
3.1.2 Plaatsing op montage-opstand
De montage-opstand van EXHAUSTO maakt een correcte plaatsing van de ventilatieunit
mogelijk. De opstand is uitgerust met stelbare schroefpoten, zodat de ventilatie-unit
op een ongelijke ondergrond (± 20 mm per meter) kan worden geplaatst. Zie de afzonderlijke
handleiding voor plaatsing bij de montage-opstand.
3.2 Plaatsing - CEILING VEX
Algemeen Het is belangrijk dat de ventilatie-unit voor het opvangen en afvoeren van het
condenswater horizontaal wordt geplaatst. Enig verval in de richting van de
condensafvoer is aan te bevelen.
3.2.1 Montage in het plafond
Dimensionering De bevestiging van het apparaat in het plafond dient met het oog op
het gewicht van het apparaat (192 kg) gedimensioneerd te worden. De
bevestiging dient plaats te vinden conform de voorschriften van de
projectleider.
Montagetekening
Pos. Aantal Beschrijving
1 4 Bevestigingen voor ophanging, (warm gegalvaniseerd
platstaal)
2 12 Schroeven M8 (roestvast staal)
3 12 Ring ø 8 (roestvast staal)
26/54
1
3
2

3002812-VEX140HCW-X-2011-01-01 Montage
Montage
3.2.2 Transportbeveiliging motorsectie
Verwijder de transportbeveiliging (twee rode schroeven) op elke motorsectie nadat de
VEX aan het plafond gemonteerd is.
3.2.3 Demontage van Kruisstroomwarmtewisselaar - CEILING VEX
Attentie!
Maak het serviceluik
altijd
voorzichtig open!
Aanwijzing
2 personen
Stap Werkwijze
1 Op ophangbevestigingen aan het apparaat monteren
2 Bevesting van het apparaat aan het plafond vindt plaats conform de
voorschriften van de projectleider.
3 Controleren of het apparaat horizontaal hangt.
A
..De onderhoudsdeuren mogen pas worden geopend nadat de
voedingsspanning met de werkschakelaar is uitgeschakeld.
Let erop dat eventueel tijdens het in bedrijf zijn van de VEX losgeraakte
onderdelen uit de machine zouden kunnen vallen.
Controleer alvorens onder de open VEX te gaan werken altijd of de
beveiligingskabel en het slotbeslag voor de kruiswarmtewisselaar
correct bevestigd zijn.
Vanwege het gewicht van de kruisstroomwarmtewisselaar (24) en de
afmetingen is het noodzakelijk dat bij demontage en montage de
kruisstroomwarmtewisselaar door 2 personen wordt vastgehouden.
27/54
DETAIL A
RD11549-01

3002812-VEX140HCW-X-2011-01-01 Montage
Afsluitbevestiging De afsluitbevestiging dient voor de demontage van de kruisstroomwarmtewisselaar
naar de zijkant te schuiven en de veiligheidsdraad moet gemonteerd worden, zoals op
de tekening wordt aangegeven.
28/54
VEX 140CL

3002812-VEX140HCW-X-2011-01-01 Montage
3.3 Condensafvoer
Aansluiting
Risico van bevriezing
De condensaatafvoer op een vloerafvoer o.d. aansluiten. De condensaatafvoer
moet beslist met een stankafsluiter worden voorzien.
Bij gevaar van bevriezing:
de condensaatafvoer isoleren en vorstvrij houden, zo nodig met een
verwarmingskabel.
3.3.1 Positionering - HORIZONTALE VEX en VERTICALE VEX
De correcte positionering van de stankafsluiter is te zien op onderstaande tekening.
Aanwijzing Als het apparaat op een montage-opstand van EXHAUSTO wordt gemonteerd, is
de hoogte ervan voldoende voor de montage van een stankafsluiter.
3.3.2 Positionering - CEILING VEX
De correcte positionering van de stankafsluiter is te zien op onderstaande tekening.
50 50 75
75
29/54
VEX 140HL

3002812-VEX140HCW-X-2011-01-01 Montage
3.4 PWW-verwarmingselement
Aanwijzing Zie ook de Technische gegevens in hoofdstuk 6.
3.4.1 Aansluitingsprincipe van een PWW-verwarmingselement
Menglus Onderstaande schetsen zijn niet meer dan schematische tekeningen. De afmetingen
van de kleppen van het leidingstelsel enzovoort en de aansluiting van het PWWverwarmingselement
moeten altijd door bevoegd personeel worden aangelegd volgens
de alsdan ter plaatse geldende voorschriften.
Menglus Principe Schematische tekening
1
2
Variabel
doorstroom-volume
in het primaire
(voeding) circuit en
constant
doorstroom-volume
in het secundaire
circuit (VEX).
Constant
doorstroomvolume
in het primaire
(voeding) en het
secundaire circuit
(VEX).
a) De klep wordt
ingesteld op basis
van de in het
primaire circuit
gewenste
hoeveelheid water
(als er geen
verwarmingsvraag
is).
Zo mag de
warmwaterbatterij
niet worden
aangesloten!
Aansluiting zonder
circulatiepomp geeft
risico voor ernstige
vorstschades.
30/54
RD12900-02

3002812-VEX140HCW-X-2011-01-01 Montage
Verklaring van de
principeschets
II - A
I - AB
Bescherming tegen Indien vorstbescherming gewenst wordt bij stroomuitval of defect in een component,
bevriezing bij maar met behoud van voldoende warmtetoevoer, kan een thermostaatgestuurde klep
wegvallen van de worden toegepast als bypass voor motorklep MVM (wordt niet door EXHAUSTO
spanning geleverd). Zie tekening.
Montage van de
motorbediende
klep
Isoleer de
aanvoerbuizen
De klep mag niet met de motor aan de onderzijde worden
gemonteerd.
De buizen voor de aanvoer op het verwarmingspaneel moeten
overeenkomstig de geldende regels worden geïsoleerd.
Ontluchting Nadat de wateraansluiting op het apparaat is gemaakt:
• Systeem met bovenste ontluchtingsventiel op het PWW-verwarmingselement
grondig ontluchten.
Bij gebrekkige
ontluchting...
Aanwijzing:
Afscherming
III - B
.. bestaat het gevaar dat er water in het systeem blijft staan dat bij
bevriezing tot gebarsten leidingen kan leiden.
De klepmotor tegen direct opvallend zonlicht beschermen. In verband met de warmteafgifte
mag de klepmotor echter niet worden ingekapseld (max. omgevingstemperatuur:
50 °C). Bij de MVM-OD wordt isolatiemateriaal meegeleverd.
31/54
Afsluiter*
Regelklep*
Terugslagklep*
3-wegafsluitklep (MVM)
Warmwaterbatterij (HCW)/
Koudwaterbatterij (CCW)
Circulatiepomp*
Drukverschilregelaar*
Vuilopvang*
Thermosstatisch geregeld ventiel
met temperatuurvoeler op retour
wateraansluiting (dient als extra
mechanische vorstbeveiliging!)
* Wordt niet door EXHAUSTO geleverd.

3002812-VEX140HCW-X-2011-01-01 Montage
Isolatie van de
klep
Bij een omgevingstemperatuur onder 0 °C is het voor een correcte werking van de
installatie van zeer veel belang dat het kleponderdeel volgens de in aanmerking
komende normen wordt geïsoleerd. Bij de MVM-OD wordt isolatiemateriaal
meegeleverd.
Regelbaarheid De regelbaarheid van de motorklep is het best bij een drukverschil van 5 - 20 kPa. Zie
hoofdstuk 8 "Technische gegevens" met betrekking tot de berekening van de waarde
van K VS .
Indien het drukverschil in de warmtetoevoer boven dit drukgebied komt, wordt
geadviseerd een drukverschilregelaar in te bouwen.
Warmtetoevoer De warmtetoevoer moet constant zijn.
3.5 Hygiëine (geldt alleen voor VEX100VDI)
De VEX100VDI beantwoordt aan de eisen in de
hygiënenorm VDI6022 / ILH Berlin en is derhalve zó
opgebouwd dat:
• de groei van bacteriën en vuilaanslag tot een
minimum beperkt worden
• er efficiënt kan worden gereinigd
32/54

3002812-VEX140HCW-X-2011-01-01 Montage
3.5.1 Meting van het drukverlies over filters (geldt alleen voor VEX100VDI)
Montage van
U-buismanometer
Een voorwaarde voor de VDI6022 goedkeuring is dat het drukverlies in de filters altijd
afleesbaar is terwijl de installatie in bedrijf is. Daarom moet er voor elk filter aan de
buitenzijde van de VEX een U-buismanometer worden gemonteerd.
Onder "Onderhoud" staat vermeld hoe vaak de filters moeten worden gecontroleerd en
vervangen.
HORIZONTAAL:
VERTIKAAL:
CEILING:
Stap Handeling
1 Monteer de U-buismanometer en ontluchtingspunten met de
bijgevoegde schroeven in de gestanste gaten.
2 Monteer de slangen van elk ontluchtingspunt naar de manometer,
zie foto.
33/54

3002812-VEX140HCW-X-2011-01-01 Elektrische installatie
4.Elektrische installatie
De elektrische installatie moet door een bevoegd elektromonteur
volgens de lokale bepalingen en wettelijke voorschriften worden
uitgevoerd.
Werkschakelaar EXHAUSTO wijst erop dat de EG-machinerichtlijn*) bij vaste installatie
van het apparaat de montage van een werkschakelaar voorschrijft.
Attentie!
De schakelaar moet..
• afsluitbaar zijn of in het zicht, direct in de buurt van het apparaat, worden
geplaatst;
• alle polen van de voedingsspanning kunnen verbreken - contactafstand
van elke pool ten minste 3 mm;
• als netverbreker conform EN 60 204-1 uitgevoerd zijn.
De werkschakelaar wordt niet door EXHAUSTO meegeleverd.
*)
Wij verwijzen naar de machinerichtlijn (98/37/EF/-EEC/-EWG/-CEE) - 1e bijlage - paragraaf 1.6.3
"Scheiding van de energiebronnen"
..De onderhoudsdeuren mogen pas worden geopend nadat de
voedingsspanning met de werkschakelaar is uitgeschakeld.
4.1 Veiligheidsfuncties die in de installatie aanwezig moeten zijn
Eisen m.b.t.
veiligheidsfuncties
in de installatie…
4.2 Motorgegevens
• De warmwater naverwarmer moet tegen vorst beschermd worden.
• Motoren moeten van een overbelastingsbeveiliging voorzien zijn.
Zie het hoofdstuk “Technische gegevens”.
34/54

3002812-VEX140HCW-X-2011-01-01 Elektrische installatie
4.3 Aansluitschema voor netvoeding
Selecteer schema 1. VEX zonder frequentie-omvormer, 3x400V
2. VEX zonder frequentie-omvormer, 1x230V
3. VEX met frequentie-omvormer:
1x230V (alleen in handleiding VEX140),
3x400V (alleen in handleiding VEX150, VEX160, VEX170-1)
4. VEX met frequentie-omvormer, 3x400V (alleen in handleiding VEX170-2)
Toelichting bij het
schema
Code Verklaring
BPSM De motor van de omloopafsluiter wordt door een 2-10V regelsignaal
gestuurd
M1 Motorafzuigventilator 1
M2 Motortoevoerventilator 2
FC1 Frequentie-omvormer 1 voor motor 1
FC2 Frequentie-omvormer 2 voor motor 2
PDS1 Drukafneempunt voor meten van het drukverlies in het afzuigkanaal
PDS2 Drukafneempunt voor meten van het drukverlies in het inblaaskanaal
AFC1 Drukafneempunt voor meten van de luchtstroom in het afzuigkanaal
AFC2 Drukafneempunt voor meten van de luchtstroom in het inblaaskanaal
35/54

3002812-VEX140HCW-X-2011-01-01 Elektrische installatie
1. VEX zonder frequentie-omvormer, 3x400V
Gemonteerd in aansluitkast
Aanwijzing De motoren van de VEX unit worden geleverd met een schakeling voor 3 x 400 V + PE.
Indien het gebruik van 3 x 230 V is gewenst, moeten de lasplaten worden omgekoppeld
in de klemmenkasten Motor M1 en Motor M2, zie hieronder.
3 x 400 V 3 x 230 V
36/54

3002812-VEX140HCW-X-2011-01-01 Elektrische installatie
2. VEX zonder frequentie-omvormer, 1x230V
Gemonteerd in aansluitkast
4.3.1 Elektrische gegevens - VEX140 zonder frequentie-omvormer
De tabel toont hoe de totale fasestroom is verdeeld over motor M1 en motor M2.
Type Motorspanning
VEX140
37/54
Motorstroom
Maatgevend
stroomverbruik
Max. fasestroom
[A]
Motor M1
[A]
Motor M2
[A]
3x400V+N+PE ~ 50Hz 3,0 1,5 1,5
3x230V+PE ~ 50Hz 5,2 2,6 2,6

3002812-VEX140HCW-X-2011-01-01 Elektrische installatie
3. VEX met frequentie-omvormer, 1x230V
Gemonteerd in aansluitkast
4.3.2 Stroomgegevens - VEX140 met frequentie-omvormer
Onderstaande tabel toont hoe de totale fasestroom is verdeeld over respectievelijk
motor frequentie-omvormer FC1en frequentie-omvormer FC2.
Type Voedingsspanning
Stroom naar frequentie-omvormer
38/54
Maximale
stroomverbruik
(Max. fasestroom)
[A]
FC1
[A]
FC2
[A]
VEX140 1x230V+N+PE ~ 50Hz 11,1 5,55 5,55

3002812-VEX140HCW-X-2011-01-01 Elektrische installatie
4.3.3 Koppeling en functie voor alarmrelais (FC)
Koppeling:
De tekening laat zien
welke twee klemmen van
FC naar de klemmenrij in
de aansluitkast worden
gevoerd.
Functie:
de stand van het alarmrelais
bij stroomstoringen
e.d.
de stand van het
alarmrelais bij alarm
de bedrijfsstand van het
alarmrelais
39/54
Alarmrelay
Alarmrelais
Aansluitkast
Klemme 5 - 6 en 11 - 12

3002812-VEX140HCW-X-2011-01-01
40/54

3002812-VEX140HCW-X-2011-01-01 Onderhoud
5.Onderhoud
5.1 Meetpunten voor druk, temperatuur en luchtvolume
Overzichtstekening
Afgebeeld is de plaats van de meetpunten voor de luchthoeveelheid in het apparaat:
41/54
VEX 140-150-160_L
Slang nr. 1 2 3 4 5 6 7 8
Beschrijving op de
tekening
qv2- qv2+ qv1- qv1+ PDS2- PDS2+ PDS1- PDS1+
Kleur v/d slang Roze rood Lichtblauw blauw Lichtgroen groen Lichtbruin bruin

3002812-VEX140HCW-X-2011-01-01 Onderhoud
Metingen
Type Berekeningen
Luchtvolume Het retourluchtvolume q v 1 kan met behulp van onderstaande formule en
de tabel "kanaal 12" aan het eind van deze paragraaf worden bepaald
Het toevoerluchtvolume q v2 kan met behulp van onderstaande formule en
de tabel "kanaal 22" aan het eind van deze paragraaf worden bepaald
Drukverlies Het drukverlies over het retourfilter kan met de volgende formule
worden berekend:
�p= �PDS1+ � – �PDS1-� �Pa� Drukstijging via
ventilator
�p= �qv1+ � – �qv1-� �Pa� �p= �qv2+ � – �qv2-� �Pa� Het drukverlies over het buitenluchtfilter kan met de volgende
formule worden berekend:
�p= �PDS2+ � – �PDS2-� �Pa� Het drukverlies over de kruisstroomwarmtewisselaar aan
retourluchtzijde kan met de volgende formule worden berekend:
�p= �PDS1-� – �qv1+ � �Pa� Het drukverlies over de kruisstroomwarmtewisselaar aan
toevoerluchtzijde kan met de volgende formule worden berekend:
�p= �PDS2-� – �qv2+ � – �pHCW �Pa� �pHCW staat in het diagram in hoofdstuk 8 "Technische gegevens".
Aan retourluchtzijde, met behulp van de volgende formule te
berekenen.
�p= p12– �qv1+ � �Pa� p12 wordt in kanaal 12 gemeten.
Aan luchttoevoerzijde, met behulp van de volgende formule te
berekenen.
�p= p22– �qv2+ � �Pa� p 22 wordt in kanaal 22 gemeten.
42/54

3002812-VEX140HCW-X-2011-01-01 Onderhoud
Meting volume
retourlucht -
VEX140HCW
Meting volume
toevoerlucht -
VEX140HCW
Kanaal 12 (retourlucht)
Kanaal 22 (toevoerlucht)
Nauwkeurigheid vande luchtmeting: �
�8%
43/54

3002812-VEX140HCW-X-2011-01-01 Onderhoud
5.2 Onderhoudsschema
Geadviseerde
intervallen
Filterschroeven -
alleen voor
CEILING modellen
In onderstaand schema staan de geadviseerde intervallen vermeld voor onderhoud van
het apparaat. De intervallen gelden voor normale bedrijfscondities. EXHAUSTO
adviseert het onderhoud aan het apparaat aan te passen aan de bedrijfscondities.
Filters
• Filters moeten ten minste 1 maal per jaar worden vervangen.
Vervangen filters moeten onmiddellijk in een plasticzak worden
gedaan; deze moet worden gesloten en zorgvuldig met zo min
mogelijk schade voor het milieu worden afgevoerd en verwerkt.
44/54
Maanden
• Controleren of afdichtingen en filtergeleider lekvrij afsluiten. ×
Afdichtingen en afdichtlijsten
• Controleren of deze lekvrij afsluiten. ×
Ventilatoren en verwarmingselementen
• Controle ×
• Reiniging; zie volgende paragraaf x
Kruisstroomwarmtewisselaar/bypassklep
• Controle ×
• Naar behoefte reinigen, zie de volgende paragraaf.
Condenswaterafvoer
• Controleren of de afvoer niet verstopt zit zodat water in de
condensopvangbak loopt.
×
Vergeet niet de filterschroeven
aan te spannen wanneer de
filters in de VEX worden gezet.
12
×

3002812-VEX140HCW-X-2011-01-01 Onderhoud
5.2.1 Reiniging van ventilatoren
Stap Werkwijze
1 Voedingsstroom naar het apparaat met de werkschakelaar uitschakelen.
2 Waaier met stofzuiger schoonmaken en zo nodig met vochtige doek
schoonvegen. De schoepen van de waaier moeten zorgvuldig worden
gereinigd om onbalans te voorkomen. Eventuele tegenwichten op de
waaier mogen niet worden verwijderd.
3 Na het reinigen van de waaier controleren of het apparaat zonder
trillingen draait.
Controle van slangen voor meetpunten
4 De slangen van de aansluitkast losmaken.
5 Slangen doorblazen om eventuele verontreiniging te verwijderen.
45/54

3002812-VEX140HCW-X-2011-01-01 Onderhoud
5.2.2 Reiniging van verwarmingselement
Stap Werkwijze
1 Voedingsstroom naar het apparaat met de werkschakelaar uitschakelen.
2 Verwarmingselement stofzuigen.
3 Controleren of de lamellen van het verwarmingselement niet zijn vervormd.
5.2.3 Reiniging van kruisstroomwarmtewisselaar
De lamellen hebben scherpe randen!
Stap Werkwijze
1 Voedingsstroom naar het apparaat met de werkschakelaar uitschakelen.
2 Alleen voor CEILING model: demonteer de keerplaat voor
condens.
3 De steker tussen de bypassmotor en het apparaat lostrekken.
4 Kruisstroomwarmtewisselaar losnemen.
5 Ontgrendelknop van de bypassmotor indrukken en de klep
draaien tot de jaloezie geopend is.
6 Vóór reiniging met water de bypassmotor demonteren, zie
afbeelding.
De ontgrendelknop van de bypassmotor mag niet
worden ingedrukt als de motor in gedemonteerde
toestand is, omdat daardoor de stand van de
motor ten opzichte van de klep zou veranderen.
7 De kruisstroomwarmtewisselaar met warm water of hogedrukreiniger
schoonspuiten. Watertemperatuur max. 90°C.
8 Bypassmotor monteren. De klep moet in dezelfde stand staan als
bij de demontage (jaloezie volledig geopend).
9 Jaloezie sluiten, kruisstroomwarmtewisselaar aanbrengen en de
steker van de bypassmotor bevestigen.
46/54

3002812-VEX140HCW-X-2011-01-01
47/54

3002812-VEX140HCW-X-2011-01-01 Technische gegevens
6.Technische gegevens
Gewicht
Corrosieklasse Corrosieklasse C4 (EN ISO 12944-2)
Temperatuurbereik
en:
VEX140 HORIZONTAL
[kg]
Mediumtemperatuur (lucht): -30°C...35°C
Toevoerlucht echter uitsluitend +10°C...35°C
Omgevingstemperatuur: -30°C...50°C
Spanning ster*)/driehoek: 400V/230V
Stroomverbruik: 1,5A/2,6A
Effect: 0,55kW
Frequentie: 50Hz
Geschikt voor gebruik met frequentie-omvormer bij maximaal:50,5Hz
*) Op de fabriek in sterschakeling gekoppeld
48/54
VEX140 VERTICAL
[kg]
VEX140 CEILING
[kg]
Deuren 2 � 13.5 2 � 13.5 27
Kruisstroom warmtewisselaar 27 27 27
Ventilatorunit
Apparaat gereed voor transport
2 � 16.5 2 � 16.5 2 � 16.5
(zonder deuren, ventilatorunit en
kruisstroomwarmte-wisselaar)
105 105 105
Totaal gewicht van het apparaat 192 192 192
6.1 Motorgegevens

3002812-VEX140HCW-X-2011-01-01 Technische gegevens
Cassettefilters
Drukverliescurven
voor F5 en F7VDI
filters
Gegevens Eenheid F5 F7VDI
Cassette h���b mm 490 � 648 490 ��648
Dikte van filtercassette mm 96 96
Filteroppervlak m 2 3,7 11,5
Filterklasse F5 F7VDI
Afscheidingsgraad volgens EN 779 % 96 >99
Rendement % 45 85
Doorstroomhoeveelheid m 3 /h 2200 2200
Begindrukverlies Pa 38 89
Geadviseerd einddrukverlies bij normale
doorstroomhoeveelheid
Pa 138 189
Temperatuurbestendig tot °C 80 80
49/54

3002812-VEX140HCW-X-2011-01-01 Technische gegevens
6.2 PWW-verwarmingselement
PWWverwarmingselement
Testdruk 3000 kPa
Max. werkdruk 1000 kPa
Aantal buisrijen 2 Stuks
Aantal circuits 4 Stuks
Voorvlak (H x B) 0,325 � 0,57 m 2
Aansluitmaat DN 15 (½�)
Lamellenafstand 2,1 mm
Gewicht (zonder vloeistof) 6,5 kg
Waterinhoud 1,5 l
Toelaatbare watertemperatuur5...95°C
EXselect Wij raden aan om een nauwkeurige berekening te maken van het
verwarmingselement met behulp van het EXselect berekeningsprogramma op
www.exhausto-ventilation.com, waar u andere uitgangpunten kunt kiezen dan in de
tabel staan vermeld.
6.2.1 Voorbeld van het berekende vermogen van de warm water verwarmer
Uitgangspunten Watertemperatuur in toevoerleiding60°C
Watertemperatuur in retourleiding 40°C
Nauwkeurigheid afgelezen en
berekende resultaten +/- 10%
Retourluchttemperatuur 22°C
Debietverhoudingen 1,0
Terugwinning van warmte 100%
Aanwijzing Bij bescherming tegen bevriezing met glycol moeten de capaciteitswaarden 15 - 20%
lager worden genomen.
Tabel
VEX140 (1900 m3/h / 250 Pa) / HCW140 PWW-verwarmingselement (100 % warmteterugwinning))
Buitentemp./
vochtgehalte
Ruimtetemp
./
vochtgehalt
e
Temp. na de
wisselaar HCW
rendement
Temp.
toevoerlucht Waterdebiet
50/54
�p HCW K VS �p K VS
�p
luchtzijde
[°C / %] [°C / %] [°C] [kW] [°C] [l/h] [kPa] [kPa] [Pa]
-12 / 80 22 / 35 9,9 5,9 20 255 2,2 0,63 16,4 38
-20 / 85 22 / 35 9,1 6,4 20 277 2,2 0,63 19,4 38

3002812-VEX140HCW-X-2011-01-01 Technische gegevens
6.2.2 Motorklep MVM
Klep K VS 1,0 - 4,0 K VS 6,3
Testdruk 1600 kPa 1600 kPa
Max. drukverschil 100 kPa 200 kPa
Toegestane mediumtemperatuur 5°C - 110°C 5°C - 110°C
De afsluiter zal permanent
openstaan als het drukverschil
boven 100 kPa ligt boven 200 kPa ligt
Motor K VS 1,0 - 4,0 K VS 6,3
Toegestane omgevingstemperatuur
-30°C - 50°C -30°C - 50°C
Type beveiliging, volgens IEC144 IP40 IP40
Open-/sluittijd 34 s 30 s
Voeding (50/60Hz, AC/DC) 24VAC ±20%
24VDC ±20%
51/54
24VAC ±20%
24VDC ±20%
Regeling 0 - 10VDC 0 - 10VDC

3002812-VEX140HCW-X-2011-01-01 Technische gegevens
6.3 Capaciteitsdiagrammen
Apparaat met
FC-motor
A : Toeslag voor druk-verlies bij F7-filters
Capacitetsdiagram met F5 filtres
Werklijnen
52/54

3002812-VEX140HCW-X-2011-01-01 Technische gegevens
53/54

3002812-VEX140HCW-X-2011-01-01 Handleiding
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel.: +45 6566 1234
Fax: +45 6566 1110
exhausto@exhausto.dk
www.exhausto.dk
EXHAUSTO GmbH
Am Ockenheimer Graben 40
D-55411 Bingen-Kempten
Tel.: +49 6721 9178-112
Fax: +49 6721 9178-97
info@exhausto.de
www.exhausto.de
EXHAUSTO NORGE A/S
Industriveien 25
N-2021 Skedsmokorset
Tel.: +47 6387 0770
Fax: +47 6387 0771
post@exhausto.no
www.exhausto.no
EXHAUSTO Ventilation Ltd.
Unit 1, Pelham Court
Pelham Place
Broadfield - Crawley
West Sussex - RH11 9SH
Tel. +44 (0) 1293 511555
Fax +44 (0) 1293 533888
info@exhausto-ventilation.co.uk
www.exhausto-ventilation.co.uk
EXHAUSTO AB
Verkstadsgatan 13
S-542 33 Mariestad
Tel.: +46 501 39 33 40
Fax: +46 501 39 33 41
info@exhausto.se
www.exhausto.se
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
SCAN-PRO AG
Postfach 74
CH-8117 Fällanden
Tel.: +41 43 355 34 00
Fax: +41 43 355 34 09
info@scanpro.ch
www.scanpro.ch
EXHAUSTO Suomi
Nummiperkontie 21
FI-21250 Masku
Tel.: +358 45 113 2628
Fax: +358 2 432 0013
info@exhausto-ventilation.fi
www.exhausto-ventilation.com
INATHERM B.V.
Vijzelweg 10
NL-5145 NK Waalwijk
Tel.: +31 416 317 830
Fax: +31 416 342 755
sales@inatherm.nl
www.inatherm.nl
BM Vallá hf
Stórhöfda 23
IS-110 Reykjavik
Tel.: +354 530 3400
Fax: +354 530 3401
bmvalla@bmvalla.is
www.bmvalla.is
