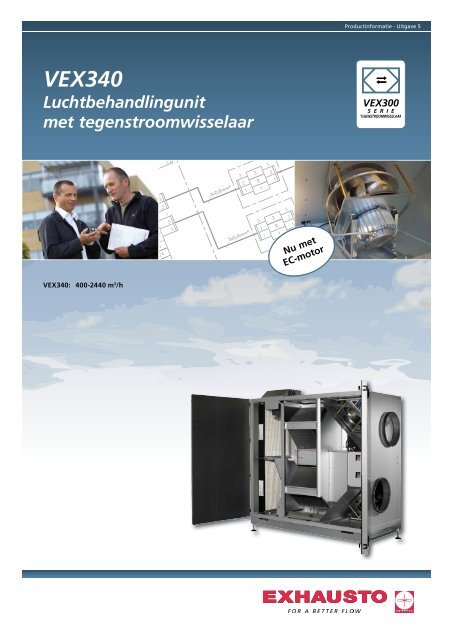

VEX340
Luchtbehandlingunit
met tegenstroomwisselaar
VEX340: 400-2440 m 3 /h
Nu met
EC-motor
Productinformatie - Uitgave 5

Inhoud
VEX340 (400-2440 m 3 /h) ............... 4
- Technische gegevens .................................................. 4
- Capaciteitscurven - compact fi lters .............................. 5
- Thermisch rendement ................................................. 5
- Geluidsgegevens ......................................................... 6
- Gegevens voor warmwaterbatterij / afsluitklep ........... 7
- Gegevens voor koudwaterbatterij / afsluitklep ............ 8
- Maatschetsen ............................................................ 9
VEX340 EXact regeling ............... 10
- Overzicht van de functies .......................................... 11
- Werking en bediening .............................................. 13
- Geavanceerde standaardfuncties .............................. 14
- Aansluiting op externe units .................................... 15
- Technische gegevens, modules ................................. 16
- Innovatieve rijpvormingsdetector en -regeling ........... 17
- VEX340 voor andere regeltechniek ........................... 17
VEX340 algemeen ....................... 18
- Principeschetsen / afkortingen .................................. 18
- Bekabeling ................................................................ 20
- Buitenmontage ......................................................... 22
- Energieberekeningen ................................................ 23
Meer informatie
Berekeningen van capaciteits- en geluidsgegevens inclusief
principeschema’s voor het aansluiten van een warm-/
koudwaterbatterij kunt u op onze website onder de
afzonderlijke producten terugvinden.
Hier kunt u professionele berekeningen maken en prijzen
vinden voor de totale unit en het toebehoren.
www.exhausto-ventilation.com
Hoog rendement
Efficiënte tegenstroomwisselaar
voor
optimaal rendement
van 80-85%.
Energiezuinig
Laag SFP-getal =
minder energieverbruik.
2
Energiezuinige VEX340
Bijzonder effectieve tegenstroomwisselaars
De VEX340 zijn voorzien van bijzonder effectieve tegenstroomwisselaars
waar de luchtstromen altijd 100% afgescheiden zijn.
Met behulp van ontdooitechniek is het mogelijk een onafgebroken
werking te bereiken, ook als de buitentemperatuur laag is.
Geïntegreerde regeling
De stuurkabels en voedingskabel worden aangesloten
in de geïntegreerde aansluitkast, waarin ook de
regelzekeringen en voedingsonderbreker
(werkschakelaar) zijn aangebracht.
Externe naverwarmer/
koudwaterbatterij
Is als toebehoren verkrijgbaar. Bij het installeren
van units in gebieden met een lage
buitentemperatuur en een hoog vochtgehalte
in de afvoerlucht, is een voorverwarmer
verkrijgbaar die op het elektriciteitsnet
kan worden aangesloten.
Servicevriendelijke unit
Dankzij de grote opening van de unit is
hij eenvoudig toegankelijk voor service en
reiniging. De fi lters, tegenstroomwisselaar
en het motorgedeelte kunnen eenvoudig
worden verwijderd voor service, reiniging
en vervanging (fi lters). De deur is scharnierend
op-gehangen en kan worden
gedemonteerd.
Interne bypass
Alle VEX340 units hebben een standaard
ingebouwde modulerende bypass voor optimaal
comfort. De retourlucht wordt afhankelijk van de
behoefte aan warmteterugwinning via de modulerende
bypass om de tegenstroom-wisselaar geleid om het hele jaar
de gewenste temperatuur van de toevoerlucht op peil te houden.
Gebruiksvriendelijk
Bedieningspaneel met
groot kleurendisplay en
gebruiksvriendelijke
symbolen en hulpteksten.
33
1
330
mm
10
4550 0 mm
2>
11700
0<
13
330
mmm
x 10
2
?
Online berekening
Gebruiksvriendelijke
website voor professionals
met nieuws, complete
documentatie en
rekenprogramma’s
e

- Thermisch rendement: 85% of hoger !
2 Aluminium tegenstroomwisselaars zorgen voor een extreem
hoog thermisch rendement en tevens een laag drukverlies.
- Rendement zonder condensatie 80-85 %
- Rendement met condensatie tot 94 %
Neem contact met ons op als een extra snelle levering vereist is
Hygiëne
De units is door derden
gecontroleerd op
naleving van de Duitse
norm voor luchthygiëne,
VDI 6022.
Kast
De kast van de VEX340
is van Aluzink AZ185 C4
gemaakt en met 50 mm
mineraalwol geïsoleerd.
EXstream performance
De gehele unit wordt geleverd
met EXHAUSTO’s effectieve
centrifugaal-waaiers – marktleider
in waaiers met een laag energieverbruik
en een laag geluidsniveau.
De ventilatoren zijn opgehangen
aan een railsystem
dat de servicewerkzaamheden
eenvoudig maakt. Het ontwerp
van de ophanging waar de motor,
waaier en aanstroomconus aan
gemonteerd zijn, biedt een
effectieve demping van trillingen.
Motorsturing (EC)
De ventilatormotoren zijn voorzien
van een EC-motorsturing die voor een
traploze, energiezuinige werking zorgt.
De EC-motoren voldoen aan klasse IE3
volgens de ECO-Design richtlijn.
RD12386NL-01 Ventilatorophanging
Compactheid
De unit is door een
gewone deuropening
te transporteren.
3
EUROVENT certifi catie
De EXHAUSTO units type VEX320-360 bezitten de
Eurovent certifi catie. Het certifi caat documenteert dat
de aangegeven technische gegevens zijn gecontroleerd
bij onafhankelijke derden (in EXHAUSTO’s geval bij TÜV
Nord in Essen). Dit wil zeggen dat de berekende waarden
in QuickSelect en EXselect in de praktijk door een test
worden onderbouwd.
EUROVENT energielabel
De EXHAUSTO luchtbehandelingunits type VEX320-
360 hebben een energielabel ontvangen volgens de
EUROVENT richtlijnen voor classifi catie van luchtbehandelingunits.
De energieklasse is gelijk aan het energiegebruik
van de unit bij een bepaalde functionering.
Meer informatie vindt u op onze website
dB
Geluidsdemping
Bespaar tijd en geld
voor geluidsdemping.
AHU n° 10.12.505
Range: VEX100/200/320-360
Trillingsvrij
Minimale trillingen =
minder lawaai en geen
extra kosten voor
trillingdempend
fundament.

VEX340
VEX340 Technische gegevens (400-2440 m 3 /h)
Gegevens unit
Opgenomen vermogen 1,8 kW
Max. fasestroom 12,5 A (stroomverbruik is niet sinusvormig)
Stroomvoorziening 1 x 230 V + N + PE ~ 50 Hz
Hoofdafmetingen excl. aansluitingen en kabeldoorvoer
Geïntegreerde aansluitkast voor regelcomponenten
4
Hoogte = 1803 mm
Lengte = 1765 mm
Diepte = 946 mm
Hoogte = 104 mm (zie maatschets op blz. 9)
Plaatkwaliteit Aluzink, AZ185, corrosieklasse C4 vlg. EN/ISO 12944-2
Isolatie 50 mm mineraalwol
Kanaalaansluiting ø400 mm
Servicedeuren (demonteerbaar) 2 deuren met zijscharnieren
Filters (Filterklasse wordt
bij bestelling gekozen)
Gewicht: bedrijfsklare unit
Gewicht: unit voor ingaand transport
Cassettefilters (buitenlucht/retourlucht):
Cassettefilters (buitenlucht/retourlucht):
1 st. F5 - 6,9 m 2 , 716 x 836 x 96 mm
1 st. F7 - 21,6 m 2 , 716 x 836 x 96 mm
450 kg
282 kg (excl. deuren, ventilatorunits, bypass-sectie,
tegenstroomwisselaars en filters)
Zeer efficiënte tegenstroomwisselaar met aluminium platen
Ventilatorgegevens
2 st.
Ventilatortype EXstream, vrij blazende B-waaier
Trillingdemping
Data voor motor en motorsturing (MC)
In trillingdempers opgehangen ventilatoren
Motortype EC-motor
Motorklasse vlg. IEC 60034-30 Als IE3 (Premium efficiency)
Spanning ingang 1 x 230 V
Overstroombescherming Ingebouwd
Regeling Traploos via motorsturing (MC)
Stuursignaal Met geïntegreerde
regeling
Modbus
Voor andere
regeltechniek
0-10 V DC
Toebehoren vlg.
VDI6022
VEX340OD VEX340 voor buitenmontage Speciale dak constructie en naden van de unit X
HCW340HK Naverwarmer (water) 6,7 kW
Gewicht: 15,5 kg
X
HCE340HK6 Naverwarmer (stroom) 400V 6,0 kW, 1 modulerende trap
Gewicht: 25 kg
Min. luchtvolumes 864 m3 /h
X
CCW340HK Koudwaterbatterij (ongeïsoleerd) 9,2 kW
Gewicht: 39 kg
CCW340 Koudwaterbatterij in kast met 50 mm isolatie 9,2 kW
Gewicht: 72 kg
X
CCW340OD Koudwaterbatterij in kast met 50 mm isolatie
voor buitenmontage
PHCE340HK12 Voorverwarmer (elektrisch), incl. autonome
regeling
9,2 kW
Gewicht: 72 kg
3 x 400 V / 12 kW
Gewicht: 9 kg
Min. luchtvolumes 680 m3 /h
X
X

VEX340 Capaciteitscurven
VEX340
Capaciteitscurve met F5 filters
SFP-curve [J/m 3 ]
Werkingslijnen
A = Drukverliestoeslag met F7 filter
B = Drukverliestoeslag met HCE/HCW
C = Drukverliestoeslag met CCW
VEX340 Thermisch rendement
Het thermisch rendement voor de VEX unit wordt weergegeven
bij verschillende volumestromingen, berekend als:
Toevoerlucht
Retourlucht
= 0,8 en 1,0
5
Uitgangspunten voor capaciteitsmetingen:
www.exhausto-ventilation.com/vex
Voor de berekening van capaciteitsmetingen
verwijzen wij naar onze productselectieprogramma’s
op www.exhausto-ventilation.com.
VEX opgenomen vermogen: P 1 [W] = SFP [J/m 3 ] x q v [m 3 /s]
Rendement zonder condensatie vlg. EN308
Retourlucht = 25 °C/30 RH - Buitenlucht = 5 °C/50 RH
Balans tussen toevoerlucht/retourlucht = 1,0
Rendement zonder condensatie
Retourlucht = 25 °C/30 RH - Buitenlucht = 5 °C/50 RH
Balans tussen toevoerlucht/retourlucht = 0,8
Rendement met condensatie
Retourlucht = 20 °C/55 RH - Buitenlucht = -10 °C/50 RH
Balans tussen toevoerlucht/retourlucht = 1,0
ht = t2,2 - t2,1 = Thermisch rendement
t1,1 - t2,1 t = Temperatuur van buitenlucht
2,1
t = Temperatuur van toevoerlucht
2,2
t = Temperatuur van retourlucht
1,1
VEX340

VEX340
VEX340 Geluidsgegevens
VEX340 L WA1 - Aanzuigzijde VEX340 L WA2 - Perszijde
Aanzuigzijde (buitenlucht/
retourlucht):
L = L + K W1 WA1 W
L wordt afgelezen uit grafiek
WA1
K wordt afgelezen uit schema
W
L W1
L W2
L W3
K (dB) W KpA Bereiken 63 125 250 500 1K 2K 4K 8K dB(A)
I 18 8 -11 1 -12 -20 -25 -32
II 21 11 -1 -2 -11 -21 -27 -21
III 24 14 -6 -8 -17 -24 -21 -14
I -1 -5 -5 -2 -5 -7 -15 -27
II 8 1 4 -6 -6 -8 -18 -23
III 18 8 0 -6 -5 -9 -21 -18
I 20 13 1 -6 -8 -12 -17 -21 -15
II 18 12 5 -5 -10 -13 -15 -12 -15
III 13 9 0 3 -10 -12 -11 -9 -15
Uitgangspunten voor geluidsgegevens:
www.exhausto-ventilation.com/vex
LW1 LW2
2,1
1,2
LW1
LW2
1,1 2,2
RD12390-01
Perszijde (toevoerlucht/
afblaaslucht):
L = L + K W2 WA2 W
L wordt afgelezen uit grafiek
WA2
K wordt afgelezen uit schema
W
1,2
2,2
LW2
LW2
1m
LpA3 RD12391-01
6
VEX340 L WA3 - Omgeving
Omgeving:
L = L + K W3 WA3 W
L wordt afgelezen uit grafiek
WA3
K wordt afgelezen uit schema
W

HCW340 Technische gegevens voor warmwaterbatterij
- toebehoren
Technische gegevens
Proefdruk 3000 kPa
Max. werkdruk 1600 kPa
Aantal rijen kanalen 1 st.
Aantal kringlopen 2 st.
Buitenoppervlakte (HxB) 420 x 520 mm
Aansluitmaat DN15 (1/2’’)
Lamellenafstand 1,6 mm
Gewicht (zonder vloeistof) 15,5 kg
Hoeveelheid water 1,3 l
7
Rekenvoorbeeld voor warmwaterbatterij
Uitgangspunten
Aanvoertemperatuur van het water 60 °C
Retourtemperatuur van het water 40 °C
Nauwkeurigheid van de berekende resultaten ± 10 %
Volumestroomverhouding 1,0
Warmteterugwinning 100 %
NB
Bij vorstbescherming met glycol moeten de waarden in
onderstaand tabel met ca. 15 -20% verlaagd worden.
Voorbeeld van het berekende vermogen
van de warm water verwarmer
Wij raden aan om een nauwkeurige berekening te maken van het verwarmingselement met behulp van
het EXselect berekeningsprogramma op www.exhausto-ventilation.com, waar u andere uitgangspunten
kunt kiezen dan in de tabel staan vermeld.
VEX340 (2000 m 3 /h) / HCW340 warmwaterbatterij (100 % warmteterugwinning)
Buitentemp./
vochtgehalte
Ruimtetemp./
vochtgehalte
Temp. en
vochtgehalte
na de wisselaar
HCW
rendement
Temp.
toevoerlucht/
vochtgehalte
Waterdebiet
p HCW K vs p K vs
p
luchtzijdig
[°C / %] [°C / %] [°C / %] [kW] [°C / %] [l/h] [kPa] [kPa] [Pa]
-12 / 80 22 / 20 16,0 / 10,0 3,3 22 / 7 144 0,167 0,4 12,97 20
-20 / 85 22 / 20 14,7 / 5,0 4,17 22 / 6,3 183 0,183 0,4 20,84 20
VEX340

VEX340
CCW340 Technische gegeven voor koudwaterbatterijen
- toebehoren
Technische gegevens
Proefdruk 3000 kPa
Max. werkdruk 1600 kPa
Aantal rijen kanalen 4 st.
Aantal kringlopen 8 st.
Buitenoppervlakte (HxB) 500 x 610 mm
Aansluitmaat DN25 (1’’)
Lamellenafstand 2,8 mm
Gewicht, ongeïsoleerde uitvoering (zonder vloeistof) 39 kg
Gewicht, geïsoleerde uitvoering (zonder vloeistof) 72 kg
Hoeveelheid water 3,5 l
Voorbeeld van het berekende vermogen
van de koudwaterbatterij
VEX340 (2000 m 3/h) / CCW340 koudwaterbatterijen (100 % koudeterugwinning)
Buitentemp./
vochtgehalte
Ruimtetemp./
vochtgehalte
Temp. en
vochtgehalte
na de wisselaar
CCW
koelver-
-mogen
8
Rekenvoorbeeld voor koudwaterbatterij
Uitgangspunten
Aanvoertemperatuur water 6 °C
Retourtemperatuur water 12°C
Nauwkeurigheid van de berekende resultaten ± 10 %
Volumestroomverhouding 1,0
Koudeterugwinnung 100 %
NB
De werkpuntwaarden in onderstaand tabel gelden bij een
glycolinhoud van 25%.
Wij raden aan om een nauwkeurige berekening te maken van het verwarmingselement met behulp van het
EXselect berekeningsprogramma op www.exhausto-ventilation.com, waar u andere uitgangspunten kunt
kiezen dan in de tabel staan vermeld.
Temp.
toevoerlucht/
vochtgehalte
Waterdebiet
p CCW K vs p K vs
p
luchtzijdig
[°C / %] [°C / %] [°C / %] [kW] [°C / %] [l/h] [kPa] [kPa] [Pa]
28 / 50 24 / 50 24,7 / 61 9 16,8 / 84 1399 13,5 2,5 31 40
32 / 40 26 / 50 27,1 / 53 10,6 17,2 / 81 1668 18 2,5 44 40

1386
1386
616
VEX340 Maatschetsen
VEX340 Horizontaal, Left VEX340 Horizontaal, Right
1,2 1,2
Afvoerlucht
M M N N
2,2 2,2
Toevoer Toevoer
616
62 62
DN15(½") DN15(½")
O 400 O 400
339 339
1,2 1,2
604 604
2,2 2,2
O 400 O 400
273 273
142
1765 1765
415 415 202 202
M M N N
142
9461)
9461)
2,1 2,1
O 400 O 400
1,1 1,1
O 400 O 400
472 472
472 472
62 62
2,1 2,1
Buitenlucht
1,1 1,1
Afzuiging Afzuiging
Left Left
Naverwarmingselement - zowel elektrisch- als
watergevoed - afmetingen in mm
Warmwaterbatterij (HCW) Elektrisch verwarmingselement (HCE)
Ongeïsoleerde
koudwaterbatterij (CCW)
200
626
200
1386
626
1803
1803
1907
1907
1386
2)
2)
RD12598NL-01
Right Right
1907 2)
1907 2)
RD12598NL-01
9
1803
2,1 2,1
Buitenlucht
1803
M M N N
1,1 1,1
Afzuiging Afzuiging
1386
1386
626
626
62 62 1765 1765
62 62
200
Koudwaterbatterij (CCW)
in kast - Links
200
168 168 415 415
472 472
472 472
M M
946 946 1) 1)
N N
O 400 O 400
1,1 1,1
O 400 O 400
O 400 O 400
1,2 1,2
Afvoerlucht
2,2 2,2
Toevoer Toevoer
DN15(½") DN15(½")
2,1 2,1 1,2 1,2
142
142
273 273
2,2 2,2
O 400 O 400
339 339
604 604
616
616
1) Zorg voor een serviceafstand aan de voorzijde van de
unit die overeenkomt met de diepte ervan
2) Zorg min. voor 200 mm vrije hoogte voor service
Koudwaterbatterij (CCW)
in kast - Rechts
1386
1386
RD12387NL-01
VEX340
RD12387NL-01

VEX340: Automatische regeling
EXact regeling
Achter de eenvoudige bediening zorgt de geavanceerde EXact
regeling ervoor dat de luchtbehandelingsunit effectief en
energiezuinig werkt. Daarbij is de regeling aangepast aan het
dagelijkse ritme van de plaats van gebruik, bijv. een school,
kantoor of woning.
De belangrijkste eigenschappen
• Eenvoudige bediening
• 3 bedieningsstanden waarvan 2 met toegangscode
(monteur en specialist)
• Meerdere binnenklimaatniveaus waar o.a. de ventilatie via
een ingebouwde klok naar de actuele behoefte aangepast
kan worden.
• Ingebouwde webserver met mogelijkheid voor bediening en
bewaking via internet (TCP/IP).
• Aansluitmogelijkheid naar CTS-installatie met Modbus RTU
als standaard, met mogelijkheid voor LON.
• Zie andere speciale functies in het functieoverzicht
HMI bedieningspaneel
Het bedieningspaneel is opgebouwd zodat het in twee
standen te bedienen is: gesloten en open.
In gesloten stand is er toegang tot de gewone dagelijkse
bedieningsinterface, en de gebruiker kan daarom niet
onbedoeld bij de meer geavanceerde menu’s en
parameters komen.
In open stand biedt het paneel toegang tot extra knoppen
en hierdoor geavanceerdere functies. In open stand zal een
technicus of een specialist zich met de instellingen
bezighouden. Er is een code vereist voor het bedienen in
open stand!
Temperatuur-/
ventilatieniveau
Het temperatuur- en
ventilatieniveau kan snel en
eenvoudig tijdelijk gewijzigd
worden. De instelpunten
worden in het display
getoond samen met
duidelijke symbolen.
Alarm/waarschuwing
De EXact regeling waarschuwt
bij storingen in de werking
door het tonen van het
waarschuwingsymbool.
Als de storing ernstiger is,
verschijnt de alarmklok in
het display.
10
23 °C
60 %
29-05-2009 14:32
Gebruikersmenu
Het gebruikersmenu is de
dagelijkse interface die met
duidelijke symbolen informatie
biedt over de stand van de
installatie en tevens de mogelijkheid
biedt om het temperatuur-
en ventilatie-niveau
tijdelijk te wijzigen.
Externe stop
Als de ventilatie-installatie
is gestopt via de
mogelijkheid voor externe
start/stop, zal dit symbool
op het display verschijnen.
3.1.1 Bedrifjsinstellingen
Binnenklimaatniveaus >
Temp. reg. > Toevoer
Luchtreg. > 1
Balans > 1,0
Regelaars >
Informatieve hulptekst
Hulpteksten
De behoefte aan handleidingen
en advies is minimaal
vanwege de bijzonder informatieve
hulpteksten in geel.
De hulpteksten liggen op het
monteur- en specialistniveau.
Ontdooien
Wanneer de ingebouwde
ontdooifunctie in bedrijf
is, zal het vriessymbool op
het display verschijnen.

Aansluiting op externe regelsystemen
De EXact regeling zorgt voor
een perfect binnenklimaat
Webserver
De EXact regeling wordt standaard met Webserver (TCP/IP)
geleverd. Hierdoor zijn de volgende mogelijkheden beschikbaar
1. Een lokale pc is op de unit aangesloten voor het
controleren en in bedrijfstellen.
2. De unit wordt op een lokaal netwerk (LAN) aangesloten en
is met elke pc op hetzelde netwerk bereikbaar.
3. De unit wordt op het internet aangesloten en is met externe
pc’s bereikbaar.
Voor alle mogelijheden geldt dat er geen eisen aan de pc worden
gesteld (behalve een internet browser). Dus geen software
installatie. De webserver is met een toegangscode beschermd.
De gebruikerinterface van de webserver is op dezelfde logische
manier opgebouwd als de menu’s in het bedieningspaneel.
Dankzij de uniformiteit is het systeem eenvoudig in gebruik.
Het overzicht is vooraf geconfi gureerd en klaar voor het bewaken
van de ventilatie-unit. De webserver kan o.a. e-mails
versturen bij alarm, waarden loggen etc.
Op een GBS installatie aansluiten
De EXact regeling kan standaard via Modbus-RTU communiceren.
Een GBS installatie die Modbus gebruikt,
is dan ook eenvoudig met de unit te verbinden.
Verbinding naar andere protocollen
Accessoires
MLON - Module voor het omzetten naar LON protocol
MTCP - Module voor het omzetten naar Modbus TCP/IP
Handbediening
In de EXact regeling
is handbediening
mogelijk. Dit wordt
gesymboliseerd in het
display met het
“handsymbool”.
Weekplan
Als de regeling is ingesteld op
werking met geactiveerd
weekplan, zal het “kloksymbool”
in het display getoond worden.
Tegelijk wordt getoond welk
klimaatniveau er via het
weekplan is geactiveerd.
11
GBS
Internet (TCP/IP)
Converter
Modbus
LON
Opheffen
Bij het wijzigen van de
instelling van het temperatuur-
en ventilatieniveau zal het
“ophefsymbool” verschijnen
totdat dit weer wordt
opgeheven bij de volgende
overgang in het weekplan.
Router
TCP/IP Modbus
Modbus
TCP/IP Modbus
EXHAUSTO
HMI
HMI
MIO
CO2
Zomer-/wintertijd
De EXact regeling wisselt
automatisch tussen zomer-
en wintertijd. Het symbool
toont de actuele instelling.
EXHAUSTO
EXHAUSTO
HMI
RD12855-01
RD12204NL-02
VEX340: Automatische regeling

VEX340: Automatische regeling
Innovatieve rijpvormingsdetector en -regeling
Bescherming tegen rijpvorming
Een van de problemen bij het gebruik van
tegenstroomwarmtewisselaars met een hoog rendement is de
rijpafzetting. Het probleem doet zich voor als de af te voeren
ruimtelucht vocht bevat. Als de retourlucht zijn energie
afgeeft (wordt afgekoeld), condenseert het vocht en ontstaan
waterdruppels, die zich in de wisselaar ophopen. Door het
hoge rendement wordt het in de wisselaar lokaal erg koud, en
op bepaalde plaatsen kan het water bevriezen, wat de
luchtstroom blokkeert.
EXHAUSTO ontwikkelde en patenteerde een compleet nieuw
regelprincipe om ook bij extreem koude buitentemperaturen
een continue ventilatiebedrijf te garanderen.
Ja Nee
Is verminderde
afzuiging aanvaarbaar
tijdens het ontdooien?
METODE 1 METODE 2
De retourlucht wordt geactiveerd
en geleidelijk tot 30% verhoogd
De luchtdebieten (toevoer- en afvoerlucht)
worden zo nodig verminderd
om 30% retourlucht te bereiken
De buitenlucht wordt trapsgewijs
gereduceerd
De installatie gaat op standby
De installatie start elke twee uur
en controleert de situatie
NB! Deze functie is alleen actief bij luchtregelingsmethode 2 en 5.
Luchtdebietregeling
2. Constant luchtdebiet
Constantdrukregeling van de afvoerlucht
3. Constantdrukregeling van de afvoerlucht met vast ingestelde toevoerlucht
5. Regeling met constante druk van afvoerlucht met afhankelijke toevoerlucht
12
Om ervoor te zorgen dat de tegenstroomwisselaar ook bij
lage buitentemperaturen gebruikt kan worden is een omlooplucht
systeem ontwikkeld, welke zonder extra toe te
voeren energie de buitenlucht de benodigde temperatuur
verhoging geeft.
Bij gevaar voor rijpvorming in de tegenstroomwisselaar wordt
tot maximaal 30% reeds opgewarmde verse buitenlucht via
het modulerend geregelde omloopkanaal teruggevoerd naar
de buitenluchtaanzuig. Hierdoor wordt de buitenlucht
opgewarmd en wordt rijpvorming voorkomen.
Op volgende pagina staat een schemtisch overzicht van
het principe. Hieronder staan de diverse vorstbeveiliging
methoden.
Ja
Is onbalans
aanvaardbaar?
Nee
De retourlucht wordt geactiveerd
en geleidelijk tot 30% verhoogd
– indien mogelijk
De buitenlucht wordt trapsgewijs
gereduceerd
De installatie gaat op standby
De installatie start elke twee uur en
controleert de situatie
Luchtregeling - Er is keuze tussen 7 verschillende regelmethodes:
METODE 3
De retourlucht wordt geactiveerd
en geleidelijk tot 30% verhoogd
De luchtdebieten (toevoer- en afvoerlucht)
worden zo nodig verminderd
om 30% retourlucht te bereiken
De installatie gaat op standby
De installatie start elke twee uur en
controleert de situatie
Constantdruk regeling van toevoerlucht
4. Constantdrukregeling van de toevoerlucht met vast ingestelde afvoerlucht
6. Constantdrukregeling van de toevoerlucht met afhankelijke afvoerlucht
Constantdruk regeling van de afvoerlucht en toevoerlucht
7. Constantdrukregeling van de afvoerlucht en toevoerlucht
8. Externe sturing van de ventilatorsnelheden

Innovatieve rijpvormingsdetector en -regeling
Omlooplucht principe
Buitenlucht
Afvoerlucht
-6°C
+2°C
100%
-1°C
Energieberekeningen
+15°C
Minimaal warmteverlies met de VEX340
130%
100%
13
+22°C
Afzuiging
+15°C 100%
Ventilator 1 Ventilator 2
Ventilatie en luchtverversing kunnen de oorzaak zijn van een
groot deel van het energieverlies in gebouwen.
Voor een goed binnenklimaat is een continue luchtverversing
noodzakelijk, zodat vocht en geurtjes verdwijnen uit verblijfsruimten.
Het warmteverlies ten gevolge van deze luchtverversing
kan aanzienlijk worden verminderd door ventilatie-units
met warmteherwinning te gebruiken. En met de installatie van
de VEX340 is het warmteverlies praktisch nul.
De voordelen van de tegenstroomwisselaar in vergelijking met
een kruisstroomwisselaar worden geïllustreerd in het voorbeeld
hieronder, waarin u de temperatuur-duurcurve voor een
heel jaar ziet (24 x 365 = 8760 uur).
30%
Toevoer
Aannamen:
Temperatuur retourlucht: 22 °C
Temperatuur toevoerlucht: 18 °C bij gelijke luchtvolumes
Het blauwe gebied geeft het gedeelte aan van de herwonnen
warmte in de wisselaar, en het rode gedeelte geeft de
behoefte aan aanvullende warmte aan bij 18°C (gewenste toevoerluchttemperatuur)
in een eventueel naverwarmingselement.
U kunt de overeenkomstige energieberekeningen uitvoeren
in het productkeuzeprogarmma EXselect, waarin u aannamen
zoals werkingstijd en de temperatuur van toevoer- en
retourlucht vrij kunt kiezen. Er is geen rekening gehouden met
rijpvorming van de warmtewisselaar.
Kruisstroomwisselaar VEX340 tegenstroomwarmtewisselaar
(Temperatuur)
°C
30
20
10
0
-10
-20
-30
0
1000 2000 3000 4000 5000 6000 7000 8000 h (uren)
Buitentemperatuur
Temperatuur afgezogen lucht (afvoerlucht)
Gewenste temperatuur toevoerlucht
Temperatuur na wisselaar
Teruggewonnen warmte
Verwarmingsbehoefte
RD11854NL-01
RD11852NL-01
(Temperatuur)
°C
30
20
10
0
-10
-20
-30
0
1000 2000 3000 4000 5000 6000 7000 8000 h (uren)
RD12483NL-01
RD11853NL-01
VEX340: Automatische regeling

VEX340: Automatische regeling
EXact regeling - overzicht van de functies
In de tabel hieronder worden de functies van de regeltechniek beschreven.
Op de volgende bladzijden vindt u een gedetailleerde beschrijving van bepaalde functies.
Functie / component Beschrijving
Filterbewaking Druksensoren voor het bewaken van drukdaling over filters - alarm bij grotere
drukdaling dan de ingestelde waarde en “Early Warnings”.
Bypass Bij modulerende bypass van de afvoerlucht wordt de warmteterugwinning
verminderd zodat de gewenste temperatuur van de toevoerlucht kan worden
aangehouden.
Temperatuursensoren 1) In de afvoerluchtaansluiting voor het meten/regelen van de ruimtetemperatuur
2) In de afblaasaansluiting voor het meten van de afblaastemperatuur
3) In de buitenluchtaansluiting voor compensatie van de buitenluchttemperatuur
en nachtkoeling
4) In de toevoerluchtaansluiting voor het meten/regelen van toevoerluchttemperatuur
5) Temperatuursensor kanaal
6) Temperatuursensor ruimte
Oververhittingzekering Bij gevaar voor oververhitting van de motor en/of motorsturingen wordt de
stroom verbroken - handmatige reset
Brandalarm Brandthermostaten (40/50/70°C), rookdetectors en andere brandmeldingcontacten
kunnen worden aangesloten. De functie van de unit bij een geactiveerd brandalarm
is instelbaar.
Afsluiter - buitenlucht
(vereist bij warmwaterbatterij)
In het buitenluchtkanaal gemonteerde klep die sluit als de installatie stopt. Is
verkrijgbaar met veerteruggangmotor.
Afsluiter - afblaaslucht In het afblaaskanaal gemonteerde klep die sluit als de installatie stopt, is
verkrijgbaar met veerteruggangmotor.
Temperatuurregeling Regeling van de toevoerluchttemperatuur
Regeling van de ruimtetemperatuur.
Compensatiefuncties Compensatie op de buitenluchttemperatuur
Verlaging luchtdebiet
Compensatie van het luchtdebiet op de buitenlucht
Zomercompensatie
CO2-compensatie Vochtcompensatie
14
� Standaard
� Toebehoren
Nachtkoeling De installatie kan worden ingesteld om 's nachts te starten, om het gebouw te koelen. �
Bedieningspaneel Paneel voor bediening op gebruiker-, monteur- en specialistniveau. �
Weekklok Om de gewenste tijdstippen voor veranderingen in binnenklimaatniveaus in te
stellen.
�
Buscommunicatie Modbus-RTU
�
Modbus TCP/IP
�
LONWORKS
�
Webserver Geïntegreerde webserver met mogelijkheid voor regelen en bewaken. �
Koudeterugwinning Koudeterugwinning naar behoefte. �
Vorstbeveiliging Automatische energiezuinige functie voor de beveiliging tegen rijpvorming van de
tegenstroomwisselaar.
�
Constantdrukregeling
(Druk)
Zowel mogelijk aan de afvoerlucht- als toevoerluchtzijde. �
Bewegingssensor (PIR) Voor automatische regeling van de binnenklimaatniveaus. �
Luchtdebietmeting Het luchtdebiet wordt in het bedieningspaneel aangegeven. �
Binnenklimaatniveaus Kloksturing (comfort, stand-by, economy, off)
�
Handbediening
�
Alarmlog Toont de laatste 100 alarmen. �
Urentellers Toevoerluchtmotor en afvoerluchtmotor. �
Alarmrelais Relais naar extern alarm. �
�
�
�
�
�
�
�
�
�
�
�
(�)
�
�
�
�
�
�
�
�
�

EXact regeling
- overzicht van de functies voor toebehoren
HCW - Externe warmwaterbatterij
Functie / component Beschrijving
Temperatuursensoren 1. In de toevoerluchtaansluiting voor het meten/regelen van toevoerluchttemperatuur
2 Op de retourleiding van de warmwaterbatterij om de warmwaterbatterij warm te houden en
tegen de vorst te beschermen
3. Voor vorstbeveiliging van externe leiding voor het warmwaterbatterij
4. Temperatuursensor op toevoerleidingen naar warmwaterbatterij
Modulerende afsluitklep Klep die de watertoevoer naar het koelelement traploos en naar behoefte aan koeling regelt
Circulatiepompsturing 1. Regeling van de circulatiepomp voor de warmwaterbatterij
2. Warmhoudfunctie (houdt de warmwaterbatterij vorstvrij)
3. Ingebouwde regeling voor het aansturen van de circulatiepomp in perioden waar geen behoefte
aan warmte is
CCW - Externe koudwaterbatterij
Functie / component Beschrijving
Temperatuursensoren 1. In de toevoerluchtaansluiting voor het meten van toevoerluchttemparatuur
2. In water toevoerleiding naar de koudwaterbatterij
Modulerende afsluitklep Klep die de watertoevoer naar het koelelement traploos en naar behoefte aan koeling regelt
Circulatiepompsturing 1. Sturing van de circulatiepomp bij koudwaterbatterij
2. Ingebouwde regeling voor het aansturen van de circulatiepomp in perioden waar geen
behoefte aan koeling is
HCE - Extern elektrisch vervarmingselement
Functie / component Beschrijving
Temperatuursensoren In de toevoerluchtaansluiting voor het meten/regelen van toevoerluchttemparatuur
Oververhittingszekering 1. De TSA60 zit op de printkaart, wordt geactiveerd bij 60°C en heeft een
handbediende reset in HMI
2. De TSA70 zit in de luchtstroom, wordt geactiveerd bij 70°C en heeft een
automatische reset
3. De TSA120 zit in de luchtstroom, wordt geactiveerd bij 120°C en heeft een
handbediende reset in HCE en HMI
MXCU - Externe kouderegeling
Functie / component Beschrijving
Temperatuursensoren In de toevoerluchtaansluiting voor het meten van toevoerluchttemparatuur
Regeling van externe koelinstallatie via start-/stopsignaal en regeling naar behoefte 0-10 V
(of 10-0 V)
15
VEX340: Automatische regeling

VEX340: Automatische regeling
EXact regeling - Geavanceerde functies
TEMPERATUUR
STURING VAN HET LUCHTDEBIET
VEILIGHEID
Regelingsprincipes In de regeling kan er gekozen worden tussen ruimtetemperatuur- en
toevoerluchttemperatuurregeling.
De regeling stuurt de temperatuur met behulp van warmte-/koudeterugwinning. Indien er nog meer
warmte/koeling is gewenst, worden de externe koel-/verwarmingselementen of de koelunit
aangestuurd.
Regeling van de
ruimtetemperatuur
Regeling van de toevoerluchttemperatuur
De ruimtetemperatuur wordt met behulp van de in de unit ingebouwde temperatuursensor of een
externe ruimtesensor/kanaalsensor in het retourkanaal geregeld. Bij het regelen van de
ruimtetemperatuur is zomercompensatie mogelijk.
De regeling van de toevoerluchttemperatuur wordt met de in de unit ingebouwde temperatuursensor
in de toevoerluchtaansluiting gestuurd. Bij het regelen van de toevoerluchttemperatuur is
compensatie op de buitenlucht mogelijk.
Nachtkoeling In gebouwen met een groot massavolume (gewicht) is het comfort in de zomer te verbeteren door
het gebouw 's nachts met koele buitenlucht te koelen. Nachtkoeling is met name geschikt voor
kantoren, instellingen e.d. waar 's nachts geen mensen aanwezig zijn. Extra geoptimeerde functie.
Grote energiebesparing door gebruik “free cooling”.
Koudeterugwinning Als er koeling van de ruimtetemperatuur of de toevoerluchttemperatuur gewenst is, en als de
afvoerluchttemperatuur kouder is dan de buitenlucht, wordt de koelenergie van de afvoerlucht
teruggewonnen voor het afkoelen van de toevoerlucht. In combinatie met de nachtkoelingsfunctie
kan de toevoerlucht bijna zonder energieverbruik worden afgekoeld zolang de retourlucht kouder is
dan de toevoerlucht.
Zomercompensatie bij
ruimtetemperatuurregeling
Buitentemperatuurcompensatie
bij
toevoerluchttemperatuurregeling
Compensatie van het
luchtdebiet op de
buitenlucht
Luchtdebietreductie
(Air reduction)
Wanneer er voor zomertemperatuur gecompenseerd wordt, zal de instelwaarde voor de gewenste
ruimtetemperatuur stijgen wanneer de buitentemperatuur stijgt. Hierdoor vermijdt men dat de
overgang tussen buiten- en binnentemperatuur te groot aanvoelt, terwijl er ook energie wordt
bespaard.
Compensatie voor buitenluchttemperatuur gebeurt met de ingebouwde temperatuursensor in de
buitenluchtaansluiting.
Wanneer er op de buitenlucht wordt gecompenseerd, wordt de ingestelde waarde voor de
toevoerluchttemperatuur 's zomers verlaagd en 's winters verhoogd.
Hierdoor wordt de toevoerluchttemperatuur gecompenseerd op basis van de buitentemperatuur.
De regeling bezit een ingebouwde functie om het luchtdebiet te reduceren bij een dalende
buitentemperatuur. De temperatuur wordt in de buitenluchtaansluiting gemeten.
Luchtdebietreductie (Air Reduction) is een functie die kan worden gebruikt als ervoor is gekozen geen
naverwarmers te monteren, of als het vermogen voor de vereiste naverwarming ontbreekt.
Met deze functie wordt de toevoerluchtstroom verminderd als functie van de
toevoerluchttemperatuur, zodat laatstgenoemde constant gehouden wordt.
Luchtdebietregeling De unit houdt het ingestelde luchtdebiet aan.
Luchtdebietcom pensatie Het luchtdebiet is te regelen op basis van een CO -meting, vochtmeting of temperatuurmeting.
2
Vorstbeveiliging bij De vorstbeveiliging van warmwaterbatterijen gebeurt op basis van een temperatuursensor op de
externe
retourleiding. Wanneer de temperatuur tijdens de werking onder de ingestelde temperatuur belandt,
warmwaterbatterij stopt de unit.
Warmhoudfunctie bij Wanneer de installatie stopt, gaat een warmhoudfunctie werken die het water in de retourleiding op
externe
een ingestelde temperatuur houdt. Hierdoor wordt het risico van bevriezen van de warmwaterbatterij
warmwaterbatterij voorkomen, en de unit is zelfs bij een lage buitentemperatuur meteen klaar om te starten.
De installatie opstarten Bij het opstarten zal de installatie voor het verwarmen van de tegenstroomwisselaar altijd 30
seconden met afvoerlucht werken, voordat de toevoerlucht wordt gestart.
Naloop bij extern Bij een elektrisch verwarmingselement is een naloop ingebouwd zodat de ventilatoren 3 min. nadat
elektrisch
de unit gestopt is, op de laagste stand blijven werken. Gedurende deze 3 minuten wordt het
verwarmingselement verwarmingselement niet van voedingsspanning voorzien.
Filterbewaking De installatie bezit een ingebouwde filterbewaking. Deze wordt op het bedieningspaneel ingesteld.
Indien de filter moet worden vervangen, verschijnt een bericht op het bedieningspaneel en wordt dit
op de alarmenlijst geregistreerd.
Vorstbeveiliging van
tegenstroomwisselaar
Zie beschrijving blz. 12
16

Technische gegevens, modules
Printplaat voor aansluitingen
2 x LS
Voeding 24 V DC
(Afsluiter, afblaas / buitenlucht)
ON/OFF 24 V DC
Max. stroomverbruik 0,3 A
BT (brandthermostat/
rookdetector)
Max. 4 A breekstroom
Start/Stop Digitale input
Alarm Schakelrelais, Max 8 A @ 30 V DC of
250 V AC. Ohmsche Last
Communicatie
HMI
Modbus-RTU RS-485
TCP/IP (Ethernet/webserver)
Omgevingstemperatuur 0 °C - 50 °C
Dichtheidsklasse IP20
Regeling voor MHCW (warmwater naverwarmer),
MCCW (koudwater batterij), MXCU (andere koelunits)
Communicatie Modbus-RTU RS-485
MVM voeding 24 V AC
MVM stuuersignaal 0-10 V DC (of 10-0 V)
Relaiscontact voor circulatiepomp 250 V, max. 5 A cos f 0,97
MHCE (regeling voor elektrische verwarmer)
Communicatie Modbus-RTU RS-485
Aantal vermogensstappen Tot 4
Modulerende vermogensstappen 1 stap
Voedingsspanning 3 x 400 V + N + PE
Maatschets - HMI (bedieningspaneel)
Grafisch
kleurendisplay
Bedieningsknoppen
17
MIO (Modbus Input Output)
Analoge input 0-10 V DC
Analoge output 0-10 V DC
Digitale input 24 V DC
Digitale output open collector 1 A
Relais output 250 V max. 8 A, AC1
Temperatuur in NTC 10 kV @ 25 °C
CO -voeler
2
Stuursignaal,
analoge output
0-10 V DC
Meetbereik 0-2000 ppm
Nauwkeurigheid +/- 20 ppm @ 25 °C
Vochtvoeler
Stuursignaal, analoge output 0-10 V DC
Meetbereik 5 - 95 % RH
Nauwkeurigheid +/- 3 % RH (30-70 % RH)
PIR-voeler
VEX340 voor andere regeltechniek
Vrijheid om uw eigen oplossing te vinden!
De VEX340 is verkrijgbaar voor andere regeltechniek.
Dit maakt het mogelijk de units in regelsystemen van andere
leveranciers te integreren. De oplossing is geoptimaliseerd
voor eenvoudige en snelle integratie ter plekke.
De VEX340 oplossing voor andere regeltechniek
wordt gekenmerkt door:
• Luchtbehandelingsunit met tegenstroomwarmtewisselaar
• Compacte unit
• Montageframe
• Horizontale uitvoering
• Ingebouwde bypass met 24 V motor
(de retourluchtklep is geblokkeerd in gesloten positie)
Gezichtshoek, horizontaal 90 °
Gezichtshoek 6 m
Uitschakelvertraging
TS ROOM E / TS DUCT E
10 min.
Sensor/voeler NTC 10 kV @ 25 °C
Bedieningspaneel
gesloten
OK
EXHAUSTO
RD12248-01
Bedieningspaneel
open
OK
Esc
EXHAUSTO
• Vrij blazende B-waaier - EXstream
• Filterklasse F5 of F7 VDI
• EC motoren klasse-IE3
• EC motorsturing 0 – 10V (MC)
• Luchtdebietmeetpunten op de ventilatoren
(worden exclusief slangen geleverd)
• Kabels voor MC of bypass-klep naar de klemmenrijen
in de aansluitkast uitgevoerd
Toebehoren
Externe warmwaterbatterij (HCW)
Extern elektrisch verwarmingselement (HCE)
Externe koudwaterbatterij (CCW)
RD12249-01
VEX340: Automatische regeling

VEX340: Algemeen
Overzicht van afkortingen in de principeschetsen
De VEX340 wordt geleverd incl. de in de unit gemonteerde
componenten, of los bijgeleverd voor montage in het
kanaalsysteem of de verblijfsruimte.
De principetekeningen op de volgende bladzijde tonen de
componenten die deel uit kunnen maken van een VEX340
luchtbehandlingsunit.
18
In de tabel staan de componenten voor de VEX340
aangegeven.
Toebehoren moet afzonderlijk besteld worden.
Afkorting Beschrijving
� = Standard
� = Optioneel
BP1 Afsluitermotor, bypass �
BP2 Afsluitermotor, bypass �
BT40/50/70 Brandthermostaat, resp. 40°C of 50°C en 70°C �
MC1 Motorsturing 1 (Retourlucht) �
MC2 Motorsturing 2 (Toevoerlucht) �
HMI Bedieningspaneel �
LS Afsluiter, afblaaslucht �
LS
Afsluiter, buitenlucht
(vereist en deel van de leverantie bij warmwaterbatterij)
�
(�)
LSR Afsluiter (veerteruggang) �
MVM Afsluitklep, warmwaterbatterij (HCW) �
M1 Ventilatormotor 1 �
M2 Ventilatormotor 2 �
MCCW Koudwaterbatterij (Cooling Coil Water), regeling �
MHCE Elektrisch verwarmingselement (Heating Coil Electric), regeling �
MHCW Warmwaterbatterij (Heating Coil Water), regeling �
MIO-CO2-DUCT CO -sensor, kanaal 2 �
MIO-CO2-ROOM CO -sensor, ruimte 2 �
MIO-PIR PIR-sensor �
MIO-RH-ROOM Vochtsensor (RH) �
MIO-TS-DUCT Temperatuursensor, retourluchtkanaal (extern) �
MIO-TS-ROOM Temperatuursensor, ruimte �
MPT-DUCT Druksensor voor het regelen van constante druk �
MPT1, P1 Luchtdebietregeling, retourlucht �
MPT1, P2 Filterbewaking, retourlucht �
MPT2, P1 Luchtdebietregeling, toevoerlucht �
MPT2, P2 Filterbewaking, buitenlucht �
MPT3, P1 Regeling omloopluchtdebiet �
MPT3, P2 Rijpvormingsdetector �
RAD Motor, omloopluchtafsluiter �
TE1,1 Temperatuursensor, retourlucht - aansluiting 1,1 �
TE1,2 Temperatuursensor, afblaaslucht - aansluiting 1,2 �
TE2,1 Temperatuursensor, buitenlucht - aansluiting 2,1 �
TE2,2 Temperatuursensor, toevoerlucht - aansluiting 2,2 �
TE-RPT Temperatuursensor, retourkanaal van warmwaterbatterij (HCW) �
TE-SPT Temperatuursensor, toevoer �
TS-RPT-X Temperatuursensor, retour, externe kanalen (HCW) �
TSA 60/70/120 Oververhittingsthermostaat, resp. 60 °C, 70 °C en 120°C �
ZOEMERALARM Alarmrelais

Principeschetsen
19
VEX340: Algemeen

VEX340: Algemeen
Bekabelingsschema
Dimensioneren van kabel en voorzekeringen
De installateur is ervoor verantwoordelijk dat de bekabeling
voldoet aan de geldende regels en bepalingen.
Warmteterugwinningsunit VEX340 wordt geleverd met een
ingebouwde werkschakelaar en zekeringautomaten. Deze
beschermen de units intern tegen overbelasting en kortsluiting.
In de naverwarmer voor de elektrische HCE zit een
ingebouwde werkschakelaar en kortsluitbescherming van de
regeling. In de HCE zijn interne kabels en verwarmingsstaven
door de voorzekering in het groepenpaneel tegen kortsluiting
beschermd (geen EXHAUSTO leverantie).
De maximale kortsluitingstroom (Icu) vlg. EN60947.2 is 10 kA.
De maximale voorzekering is 63A gG/gL.
Toebehoren in de vorm van HCW, CCW en XCU kunnen
eenvoudig in de aansluitkast aangesloten worden en
behoeven geen aparte voedingsspanning. De klemmen
(U1, N) kunnen alleen voor bovengenoemde toebehoren
gebruikt worden (max. belast. 2 A).
Ingebouwde zekeringautomaat VEX340
Grootte
Spanning
(V)
Zekering voor regeling
(1 x 230 V)
VEX340 zonder extern naverwarmingselement
20
Er kunnen maximaal 1 HCW (naverwarmer) en 1 CCW/XCU
(koeling) worden aangesloten. De EXact zorgt ervoor dat de
naverwarmer en koeling niet gelijktijdig werken. Voor
toebehoren in de vorm van HCE is separate voeding nodig.
De max. fasestroom is een dimensionerende stroom voor het
kiezen van de kabel.
Correctieverbindingen
Er moeten correctieverbindingen worden aangebracht tussen
de VEX en toebehoren van het type HCE.
Montage van de aardlekschakelaars
Wanneer er aardlekschakelaars in de installatie worden
opgenomen, moeten deze aan de volgende eisen voldoen:
a) PFI-schakelaar type A onder verwijzing naar EN61008, die
de stroom verbreekt wanneer er aardlekken met DC-inhoud
(pulserende gelijkstroom) geregistreerd worden.
b) De uitkoppeltijd moet maximaal 0,3 sec. zijn.
Lekstromen tot 100 mA zijn te verwachten.
Zekering voor MC1
(1 x 230 V)
Zekering voor MC2
(1 x 230 V)
Totaal aantal
zekeringen
VEX340 1 x 230 V + N + PE C-10 A C-10 A C-10 A 3
MC1 = Motorsturing 1 MC2 = Motorsturing 2

Bekabelingsschema
VEX340 met extern naverwarmingselement - water (HCW) / koud water (CCW)
VEX340
Afmetingen
Netspanning
(V)
VEX340 met extern naverwarmingselement - elektrisch (HCE)
21
Maatgevend stroomverbruik (A)
(max. fasestroom)
VEX340 1 x 230 V + N + PE 12,5
VEX340 / HCE340
Afmetingen
Netspanning
(V)
Maatgevend stroomverbruik (A)
(max. fasestroom)
VEX340 1 x 230 V + N + PE 12,5
HCE340 3 x 400 V + N + PE 8,7
VEX340: Algemeen

VEX340: Algemeen
Bekabeling - toebehoren
Afkorting Beschrijving
ALARM Alarmrelais
BT40 Brandthermostaat 40 °C
BT50 Brandthermostaat 50 °C
BT70 Brandthermostaat 70 °C
HMI Bedieningspaneel
LS Afsluiter, afblaaslucht
LS Afsluiter, buitenlucht (vereist en deel van de leverantie bij warmwaterbatterij)
LSR Afsluiter, afblaaslucht/buitenlucht (veerteruggang)
MCCW Koudwaterbatterij (Cooling Coil Water), regeling
MHCE Elektrisch vervarmingselement (Heating Coil Electric), regeling
MHCW Warmwaterbatterij (Heating Coil Water), regeling
MIO-CO2 CO2-sensor
MIO-PIR PIR-sensor
MIO-RH Vochtsensor (RH)
MIO-TS Temperatuursensor
MPT-DUCT Druksensor voor het regelen van constante druk
MXCU Externe kouderegeling, regeling
Rookmelder Rookmelder
22

VEX340 - Buitenmontage
De kast is geïsoleerd met 50 mm mineraalwol en derhalve
geschikt voor buitenmontage. Bij de buitenmontage wordt de
unit met een gemonteerd afzonderlijk dak geleverd. Door de
dakconstructie is het mogelijk de kabels aan beide zijden en
de achterzijde van de kast naar buiten te voeren. LS
afsluitkleppen en brandthermostaten zullen ook in een voor
buitenmontage geschikte uitvoering geleverd worden.
Het koelelement is ook verkrijgbaar voor buitenmontage. Dit
moet bij bestelling vermeld worden.
Wij raden aan units die buiten gemonteerd worden, extra
goed te bevestigen omdat windstoten met storm- of
orkaankracht de unit uit z’n evenwicht kunnen brengen.
23
Afzonderlijk dak voor buitenmontage
Opening van de middensectie van het dak voor
toegang tot de regeling.
NB!
Condensbuizen onder de VEX moeten tegen vorst
beveiligd zijn en bij de installatie geïsoleerd worden.
VEX340: Algemeen

3003512 - 02.2012 Recht tot wijzigingen voorbehouden.
EXHAUSTO - een ander soort binnenklimaat
Technologieën
EXHAUSTO biedt alle drie technologieën
op het gebied van warmteterugwinning:
kruiswisselaars, roterende wisselaars en
tegenstroomwisselaars De 3 technologieplatformen
hebben elk unieke voordelen
en toepassingen.
Onze innovatie richt zich op het op elke
manier perfectioneren van energiebesparing
– het ontwikkelen van producten die
een norm zullen vormen voor toekomstige
energie-eisen
INATHERM B.V.
Vijzelweg 10
5145 NK Waalwijk
Tel. +31 416 317 830
Fax +31 416 342 755
www.inatherm.nl
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
www.exhausto.dk
Systeemoplossingen
EXHAUSTO ontwikkelt voortdurend systeemoplossingen
die de professionele planning
voor ventilatie van woningen, kantoren en
scholen ondersteunt. De systemen zijn ieder
voor zich aangepast aan de regelgeving, en
de behoefte en eisen van de opdrachtgevers.
De systemen worden natuurlijk ondersteund
door de EXHAUSTO producten die speciaal
bij die oplossing passen.
Competenties binnenklimaat
EXHAUSTO maakt deel uit van VKR Holdings
afdeling Ventilatie en binnenklimaat die
tot doel heeft onze klanten innovatieve en
energie-effi ciënte oplossingen te bieden die
een goed binnenklimaat garanderen in zowel
nieuwbouw als bestaande bouw. Lees meer
op www.vkr-holding.com
Bij EXHAUSTO werken wij voortdurend aan
het verbeteren van het rendement van onze
producten ten bate van het binnenklimaat en
het globale klimaat en daarmee ons mensen.
Het gaat om het vinden van de juiste balans
tussen comfort en minimale kosten voor
energie en dagelijks bedrijf.
