Vannpumper side 15.01.0117

15.01.0118

Løftehøyde (m)

30

20

10

0

Kapasitetskurve:

SEH50T

SEH50T

KTH80X

KTH80X

200 400 600 800 1000 1200

Kapasitet (l/min)

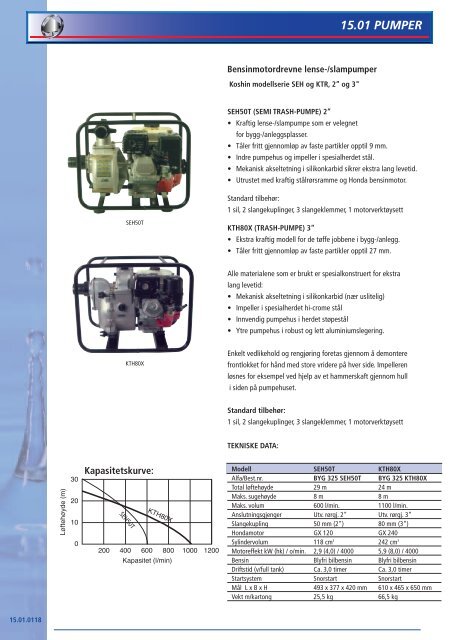

Bensinmotordrevne lense-/slampumper

Koshin modellserie SEH og KTR, 2” og 3"

SEH50T (SEMI TRASH-PUMPE) 2”

15.01 PUMPER

• Kraftig lense-/slampumpe som er velegnet

for bygg-/anleggsplasser.

• Tåler fritt gjennomløp av faste partikler opptil 9 mm.

• Indre pumpehus og impeller i spesialherdet stål.

• Mekanisk akseltetning i silikonkarbid sikrer ekstra lang levetid.

• Utrustet med kraftig stålrørsramme og Honda bensinmotor.

Standard tilbehør:

1 sil, 2 slangekuplinger, 3 slangeklemmer, 1 motorverktøysett

KTH80X (TRASH-PUMPE) 3”

• Ekstra kraftig modell for de tøffe jobbene i bygg-/anlegg.

• Tåler fritt gjennomløp av faste partikler opptil 27 mm.

Alle materialene som er brukt er spesialkonstruert for ekstra

lang levetid:

• Mekanisk akseltetning i silikonkarbid (nær uslitelig)

• Impeller i spesialherdet hi-crome stål

• Innvendig pumpehus i herdet støpestål

• Ytre pumpehus i robust og lett aluminiumslegering.

Enkelt vedlikehold og rengjøring foretas gjennom å demontere

frontlokket for hånd med store vridere på hver side. Impelleren

løsnes for eksempel ved hjelp av et hammerskaft gjennom hull

i siden på pumpehuset.


1 sil, 2 slangekuplinger, 3 slangeklemmer, 1 motorverktøysett

TEKNISKE DATA:

Modell SEH50T KTH80X

Alfa/Best.nr. BYG 325 SEH50T BYG 325 KTH80X

Total løftehøyde 29 m 24 m

Maks. sugehøyde 8 m 8 m

Maks. volum 600 l/min. 1100 l/min.

Anslutningsgjenger Utv. rørgj. 2” Utv. rørgj. 3”

Slangekupling 50 mm (2”) 80 mm (3”)

Hondamotor GX 120 GX 240

Sylindervolum 118 cm 3 242 cm 3

Motoreffekt kW (hk) / o/min. 2,9 (4,0) / 4000 5,9 (8,0) / 4000

Bensin Blyfri bilbensin Blyfri bilbensin

Driftstid (v/full tank) Ca. 3,0 timer Ca. 3,0 timer

Startsystem Snorstart Snorstart

Mål L x B x H 493 x 377 x 420 mm 610 x 465 x 650 mm

Vekt m/kartong 25,5 kg 66,5 kg

15.01 PUMPER

Bensinmotordrevne lense-/høytrykkspumper

Koshin modell SERH, 2"

Stor løftehøyde gjør pumpen egnet ved bruk der høydeforskjellen

er stor, over lengre distanser, til vanning eller brannslukningsarbeid.

• Pumpehus i lett, robust aluminium.

• Aksel i stål, impeller i støpejerns-/aluminiumslegering.

• Mekanisk akseltetning i karbonkeramisk materiale

Eventuell pumping av sjøvann krever gjennomskylling med f

erskvann etter bruk.


1 sil, 2 slangekuplinger 50 mm, 3 slangeklemmer, 1 motorverktøysett.

Løftehøyde (m)

80

60

40

20

0

Kapasitetskurve:


SERH50B

100 200 300 400 500

Kapasitet (l/min)

Modell SERH50B

Alfa/Best.nr.r BYG 325 SERH50B

Total løftehøyde 57 m

Maks. sugehøyde 8 m

Maks. volum 440 l/min.

Anslutningsgjenger (inn/ut) Utv. rørgj. 2”

Slangekupling (inn/ut) 50 mm (2”)

Motor Honda GX160

Sylindervolum 163 cm 3

Motoreffekt kW (hk) / o/min. 4,0 (5,5) / 4000

Bensin Blyfri bilbensin

Driftstid (v/full tank) Ca. 2,5 timer

Startsystem Snorstart

Mål L x B x H 580 x 355 x 500 mm

Vekt m/kartong 34 kg

SERH50B

DIVERSE

15

15.01.0119

15.01.0120

WX3200/WX5200

HWX3200/HWX5200

og HK800-1

med pumpe GK800-1

GK800-1

15.01 PUMPER

Zehnder GK og WX hyttepumpe/jetpumpe, 230V, 1˝

Sentrifugalpumper for stasjonært og transportabelt bruk.

Innebygget ejektor i pumpehuset gjør pumpene selvsugende

opptil maks. 8,5 m. Huset fylles gjennom plugg på toppen,

luften evakueres i sugeledningen og vannet suges opp i pumpen.

For å hindre vannet i å renne tilbake monteres alltid tilbakeslagsventil

i samme dimensjon som sugeledningen.

• Tappeplugg i nedkant gjør det enkelt å tømme pumpehuset

og unngå frostskader.

• Mekanisk akseltetning sikrer mot lekkasje.

• Alle deler som er i kontakt med vann, er i rustfritt stål eller

andre korrosjonsfrie materialer.

• Tåler temperaturer opptil 50°C

• Modell GK800-1 har ytre pumpehus i polypropylen.

• Modellene WX 3200 og WX 5200 har ytre pumpehus

i rustfritt stål i tillegg til av/på bryter.

Modell GK 800-1 WX 3200 WX 5200

Alfa/Best.nr. BYG 323 20001 BYG 323 85.132 BYG 323 85.152

Total løftehøyde 43 m 43 m 58 m

Maks. sugehøyde 8,5 m 8,5 m 8,5 m

Maks. volum 46 l/min. 53 l/min. 86 l/min.

Anslutningsgjenger Utv. rørgj. 1” Innv. rørgj. 1” Innv. rørgj. 1”

El.tilkobling 230V/50Hz 1-fas 230V/50Hz 1-fas 230V/50Hz 1-fas

Strømforbruk 750 W 900 W 1700 W

Motortype Induksjonsmotor Induksjonsmotor Induksjonsmotor

Omdr. pr. min. 2800 2800 2800

Elektrisk kabel 1,5 m H07RNF 1,5 m H07RNF 1,5 m H07RNF

Mål L x B x H 390 x 210 x 230 mm 390 x 210 x 230 mm 423 x 220 x 230 mm

Vekt m/kartong 7,8 kg 8,7 kg 13,1 kg

Komplett slangesett, se tilbehør.

Zehnder HK og HWX vannforsyningsanlegg, 230V, 1˝

Komplette vannforsyningsanlegg med pumpemodellene

GK800-1, WX3200 og WX5200 (se ovenfor).

Modellene HK800-1, HWX3200 og HWX5200 er komplette

hydroforanlegg med 20 liters membran trykktank, trykkregulator

og manometer. Alle variantene er utrustet med elkabel og jordet

støpsel.

Gå aldri ned i dimensjon på sugeledning/-slange. Ved sugehøyde

over 4-5 meter og ved lang avstand fra vannkilden anbefales

å øke til min. 1.1/4˝.

Komplett sugeslangesett, alternative slanger i løpende meter og

tilbakeslagsventil/sil, se tilbehør på sidene 14.05.0101

Modell HK800-1 HWX3200 HWX5200

Alfa/Best.nr. BYG 323 20005 BYG 323 86.132 BYG 323 86.152

Pumpemodell GK800-1 WX3200 WX5200

Maks. sugehøyde 8,5 m 8,5 m 8,5 M

Fabr.innstilt innkoblingstrykk på regulator Inn: 2 baR Ut: 3 bar Inn: 2 baR Ut: 3 bar Inn: 2 baR Ut: 3 bar

Oppblåst trykk på tank (fra fabrikk) 1,8 - 1,9 bar 1,8 - 1,9 bar 1,8 - 1,9 bar

Mål (LxBxH) 590 x280 x510 mm 620 x260 x480 mm 590 x270 x590 mm

Vekt m/kartong 14,6 kg 15,6 kg 20,0 kg

15.01 PUMPER

Zender SWH spillvannsautomat

For bruk på steder uten avløp, i kjellere, gatekjøkken,

forretningslokaler, verksteder, lege eller tannlegekontorer o.l.

Spillvannsautomat der det benyttes nedsenkbar lensepumpe

(modell ZP200A) med 3 m kabel og støpsel.

• Korrosjonsfri tank laget av polypropylen med

innebygget tilbakeslagsventil.

• Integrert filter av aktivt kull gir luktfritt miljø.

• Tåler væsketemperaturer på opptil 40°C,

for kortvarige perioder på maks. tre minutter opptil 90°C.

Totalt tre tilknytningsmuligheter :

1) 1˝ (25 mm) slangestuss i sidevegg for evt. vask-/oppvaskmaskin.

2) 40 mm inntak i topplokk for tilkopling fra vannlås i kjøkkenbenk.

2) 50 mm inntak i topplokk for tilkopling fra vannlås i kjøkkenbenk.


Innbygningseksempel

Modell SWH200

Alfa/Best.nr. BYG 323 13200

Flottør Ja

Maks. løftehøyde 7,5 m

Maks. volum 150 l/min.

Tankvolum 33 liter

Tilknytning (inngående) Se beskrivelse over

Anslutningsgjenger (avløp) Utv. rørgj. 1.1/4” (32 mm)

El. tilkopling 230 V 50 Hz, 1-fas

Elkabel 3 m H07RNF

Mål 410 x 310 x 360 mm

Vekt m/kartong 7,1 kg

SWH200

DIVERSE

1. Spillvannsautomat med integrert tilbakeslagsventil

2. Anslutning for 32 mm avløp

3. Tilknytning for vaskemaskin

4. Kabel med jordet støpsel

5. Ekstra tilknytning

6. Integrert filter med aktivt kull

(alternativt mulig for utluftningsrør)

7. Utløpsledning

15

15.01.0121

393 129111

393-129081

116 40200032

116 20600032

116 20900016

Flottør

15.02 PUMPETILBEHØR

Komplett med 10 m oljebestandig kabel og “støpsel-skjøtekontakt”

for mellomkopling til 1-fas pumper uten integrert flottør.

Dette sikrer pumpen mot tørrkjøring.

Alfa/Best.nr. Beskrivelse Enhet Ant. i kart.

BYG 393 129111 Flottør med 10 m kabel 1 1

Sugeslangesett

Komplett sugeslangesett (1˝) med slangestuss, tilbakeslagsventil og

sil. Leveres i lengde av 7 meter.


BYG 393 129081-2 Sugeslangesett 7 m 1 1

Sugeslanger

Oransje PVC slanger med innebygget PVC spiral. Glatt PVC innvendig

med meget stor gjennomstrømning. Temperaturområde

fra -20°C til + 60°C

Alfa/Best.nr. Beskrivelse

SLA 116 40200016 Sugeslange 1˝

SLA 116 40200020 Sugeslange 1.1/4˝

SLA 116 40200024 Sugeslange 1.1/2˝



Lenseslanger

Flat, blå PVC utvendig, sort PVC innvendig. Armert med polyesterfletting.

Temperaturområde fra -10°C til + 60°C. Slitesterk.

Tåler diverse kjemikalier. Anvendes som lenseslange, samt trykk-

og avløpsslange.


SLA 116 20600016 Lenseslange 1˝

SLA 116 20600020 Lenseslange 1.1/4˝

SLA 116 20600024 Lenseslange 1.1/2˝



Klarfex lenseslanger

Rund PVC slange med polyester trådarmering. Temperaturområde

fra -20°C til + 60°C. Anvendes som lenseslange når lavt pumpetrykk

gjør at flat slange er uegnet. Forøvrig til diverse kjemikalier,

næringsmidler, lufttrykk etc.


SLA 116 20900016 Klarfex lenseslange 1˝

SLA 116 20900020 Klarfex lenseslange 1.1/4˝

SLA 116 20900024 Klarfex lenseslange 1.1/2˝

15.02 TILBEHØR PUMPER

Tilbakeslagsventiler i messing

Tilbakeslagsventiler med fullt gjennomløp og innvendige rørgjenger

i begge ender. For bruk til vann, olje, bensin, luft etc.

Tåler opptil 110°C og maks. arbeidstrykk 30 bar.

Åpningstrykk på 0,02 bar.


VEN 551 15106 Tilbakeslagsventil 3/8˝ 1 1



VEN 551 15116 Tilbakeslagsventil 1˝ 1 1

VEN 551 15120 Tilbakeslagsventil 1.1/4˝ 1 1






Bunnsiler i rustfritt stål

Bunnsil påmonteres tilbakeslagsventil (over) og gir en komplett

bunnventil.


VEN 551 15706 Bunnsil 3/8˝ 1 1

VEN 551 15708 Bunnsil 1/2˝ 1 1

VEN 551 15712 Bunnsil 3/4˝ 1 1

VEN 551 15716 Bunnsil 1˝ 1 1

VEN 551 15720 Bunnsil 1.1/4˝ 1 1

VEN 551 15724 Bunnsil 1.1/2˝ 1 1

VEN 551 15732 Bunnsil 2˝ 1 1

Slangestusser i messing

Utv. gjenger (˝) x stuss (mm). Enkle å montere, med sekskantmutter.


VEN 520 66104010 Slangestuss 1/4 x 10,5 1 1

VEN 520 66106014 Slangestuss 3/8 x 14 1 1





VEN 520 52316025 Slangestuss 1 x 26 1 1


VEN 520 52320030 Slangestuss 1.1/4 x 31 1 1






Tilbakeslagsventil

Bunnsil

Slangestuss

DIVERSE

15

15.02.0102

NOTATER
