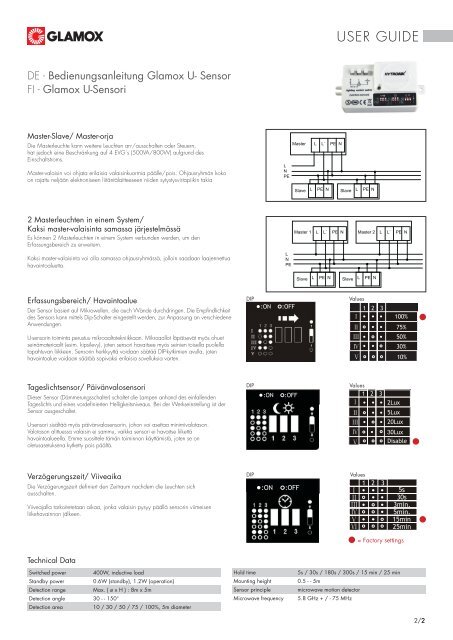

USER GUIDE - Glamox

DE - Bedienungsanleitung Glamox U- Sensor
FI - Glamox U-Sensori
Master-Slave/ Master-orja
Die Masterleuchte kann weitere Leuchten an-/ausschalten oder Steuern,
hat jedoch eine Beschränkung auf 4 EVG´s (500VA/800W) aufgrund des
Einschaltstroms.
Master-valaisin voi ohjata erilaisia valaisinkuormia päälle/pois. Ohjausryhmän koko
on rajattu neljään elektroniseen liitäntälaitteeseen niiden sytystysvirtapiikin takia
2 Masterleuchten in einem System/
Kaksi master-valaisinta samassa järjestelmässä
Es können 2 Masterleuchten in einem System verbunden werden, um den
Erfassungsbereich zu erweitern.
Kaksi master-valaisinta voi olla samassa ohjausryhmässä, jolloin saadaan laajennettua
havaintoaluetta.
Erfassungsbereich/ Havaintoalue
Der Sensor basiert auf Mikrowellen, die auch Wände durchdringen. Die Empfindlichkeit
des Sensors kann mittels Dip-Schalter eingestellt werden, zur Anpassung an verschiedene
Anwendungen.
U-sensorin toiminta perustuu mikroaaltotekniikkaan. Mikroaallot läpäisevät myös ohuet
seinämateriaalit (esim. kipsilevy), joten sensori havaitsee myös seinien toisella puolella
tapahtuvan liikkeen. Sensorin herkkyyttä voidaan säätää DIP-kytkimien avulla, joten
havaintoalue voidaan säätää sopivaksi erilaisia sovelluksia varten.
Tageslichtsensor/ Päivänvalosensori
Dieser Sensor (Dämmerungsschalter) schaltet die Lampen anhand des einfallenden
Tageslichts und eines vordefinierten Helligkeitsniveaus. Bei der Werkseinstellung ist der
Sensor ausgeschaltet.
U-sensori sisältää myös päivänvalosensorin, johon voi asettaa minimivalotason.
Valotason alittuessa valaisin ei sammu, vaikka sensori ei havaitse liikettä
havaintoalueella. Emme suosittele tämän toiminnon käyttämistä, joten se on
oletusasetuksena kytketty pois päältä.
Verzögerungszeit/ Viiveaika
Die Verzögerungszeit definiert den Zeitraum nachdem die Leuchten sich
ausschalten.
Viiveajalla tarkoitetetaan aikaa, jonka valaisin pysyy päällä sensorin viimeisen
liikehavainnon jälkeen.
Technical Data
Switched power 400W, inductive load
Standby power 0.6W (standby), 1.2W (operation)
Detection range Max. ( ø x H ) : 8m x 5m
Detection angle 30 - - 150°
Detection area 10 / 30 / 50 / 75 / 100%, 5m diameter
DIP
DIP
DIP
L
N
PE
L
N
PE
Master
Slave
Master 1
Slave
L L` PE N
L PE N
L L` PE N
L PE N
USER GUIDE
Slave
Slave
L PE N
Values
Values
L PE N
Values
Master 2
L L` PE N
= Factory settings
Hold time 5s / 30s / 180s / 300s / 15 min / 25 min
Mounting height 0.5 - - 5m
Sensor principle microwave motion detector
Microwave frequency 5.8 GHz + / - 75 MHz
2/2 2
