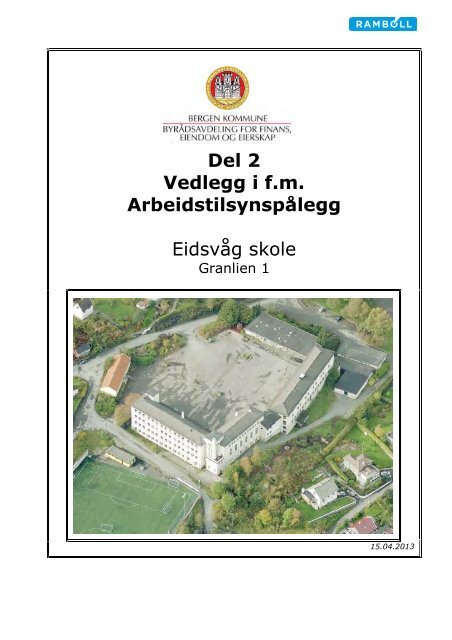

Del 2<br />
Vedlegg i f.m.<br />
Arbeidstilsynspålegg<br />
<strong>Eidsvåg</strong> <strong>skole</strong><br />
Granlien 1<br />
15.04.2013
VEDLEGG<br />
INNHOLDSFORTEGNELSE<br />
1. Følgebrev fra Rådgiver<br />
2. Plantegninger<br />
3. Inneklimalogging CO2-temp-RF<br />
4. Enkel Enøkvurdering<br />
5. Andre målinger<br />
6. Andre aktuelle vedlegg som er utlevert/<br />
mottatt. For eksempel ulike<br />
tilstandsrapporter, tilsynsrapporter,<br />
vernerunderapport mv.<br />
7. Asbestkartlegging v/ Walter Wedberg 1999<br />
8. Kartlegging v/ bedriftshelsetjenesten 2012<br />
9. Merknader fra høringsrunde<br />
10. Kildehenvisninger
1.0 Følgebrev fra rådgiver
NOTAT<br />
Oppdrag 3130010<br />
Kunde <strong>Bergen</strong> Kommune, Etat for Eiendom<br />
Notat nr. 1<br />
Dato 2013/04/03<br />
Til Knut Folkestad<br />
Fra Kari Haukland<br />
Kopi<br />
EIDSVÅG SKOLE - FØLGEBREV FRA RÅDGIVER<br />
Merknader fra høringsrunde er hensyntatt i rapporten.<br />
1/1<br />
Dato 2013/04/03<br />
Rambøll<br />
Torgny Segerstedts vei 27<br />
Pb 3705 Fyllingsdalen<br />
N-5845 <strong>Bergen</strong><br />
T +47 55 17 58 00<br />
F +47 55 17 58 10<br />
www.ramboll.no<br />
Rambøll Norge AS<br />
NO 915 251 293 MVA
2.0 Plantegninger
3.0 Inneklimalogging
NOTAT<br />
Oppdrag 3130010<br />
Kunde <strong>Bergen</strong> Kommune ETE<br />
Notat nr.<br />
Til<br />
Fra Kari Haukland<br />
LOGGING AV INNEKLIMA EIDSVÅG SKOLE<br />
I forbindelse med tilstandsanalyse, har Rambøll logget CO 2-nivå, temperatur og<br />
relativ luftfuktighet, for å kartlegge inneklima. Loggerne er plassert i rom etter<br />
<strong>skole</strong>ns eget ønske. Målingene ble utført i rom U20 arbeidsrom for lærere i<br />
administrasjonsfløy, rom 206 klasserom i klasseromsfløy og rom 208<br />
klasserom i hovedbygg.<br />
Alle rommene har tilfredsstillende verdier for relativ luftfuktighet.<br />
Temperaturforholdene er tilfredsstillende i lærerarbeidsrommet, og ligger i øvre<br />
sjikt for anbefalte temperaturforhold i klasserommene.<br />
CO 2-nivå på lærerarbeidsrommet ligger på grensen til anbefalt maksimalt nivå.<br />
I klasserommene er CO 2-nivå langt over anbefalte grenser, og tiltak må<br />
iverksettes.<br />
Tiltak for å bedre inneklima er beskrevet i sluttrapport til tilstandskartlegging<br />
av <strong>Eidsvåg</strong> <strong>skole</strong>.<br />
1/5<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\V-VVS\Inneklima Logg\<strong>Eidsvåg</strong> <strong>skole</strong> Logging av inneklima.docx<br />
Dato 2013-04-04<br />
Rambøll<br />
Torgny Segerstedts vei 27<br />
Pb 3705 Fyllingsdalen<br />
NO-5845 BERGEN<br />
T +47 55 17 58 00<br />
F +47 55 17 58 10<br />
www.ramboll.no<br />
Vår ref. basbrg<br />
Rambøll Norge AS<br />
NO 915 251 293 MVA
Grunnlag<br />
Målingene er gjennomført med WiSensys -Wireless Sensing System. Loggere ble plassert i rom<br />
214 arbeidsrom, rom 102 musikk/ klasserom og rom 221 klasserom.<br />
Målingene ble utført fra 14-15. mars.<br />
Anbefalte verdier for de ulike måleparameterne er:<br />
CO 2-nivå: Øvre grense bør ikke overstige 1000 ppm.<br />
Relativ fuktighet: 20-70 %. Det er vanlig av verdiene er under 20 % på vinteren på særlig kalde dager.<br />
Dette kan medføre følelsen av tørr hud. Men det anbefales å ikke gjøre tiltak for luftfuktigheten da dette<br />
kun gjelder det kaldeste dager i året, og ikke har helsemessige konsekvenser.<br />
Operativ (følt) temperatur: Anbefalt temperatur i oppholdsrom bør ligge mellom 19 – 26 °C. Det tillates<br />
temperaturer over 26 °C på særlig varme dager.<br />
2/5<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\V-VVS\Inneklima Logg\<strong>Eidsvåg</strong> <strong>skole</strong> Logging av inneklima.docx
Resultater fra målinger<br />
Logger 1 – rom U20 Arbeidsrom lærer, Administrasjonsfløy<br />
3/5<br />
CO₂ [ppm]<br />
1200<br />
1000<br />
800<br />
600<br />
400<br />
200<br />
0<br />
Logger 1<br />
Adm. fløy<br />
U20 Arb. rom lærere<br />
Logger 1 CO2 level ppm<br />
Logger 1 Humidity %RH<br />
Logger 1 Temperature ｰC<br />
07:00<br />
08:20<br />
09:40<br />
11:00<br />
12:20<br />
13:40<br />
15:00<br />
16:20<br />
17:40<br />
19:00<br />
20:20<br />
21:40<br />
23:00<br />
00:20<br />
01:40<br />
03:00<br />
04:20<br />
05:40<br />
07:00<br />
08:20<br />
09:40<br />
11:00<br />
12:20<br />
13:40<br />
15:00<br />
16:20<br />
17:40<br />
19:00<br />
Logger 1 Rom U20 Arbeidsrom lærer<br />
CO₂ nivå Luftfuktighet Temperatur<br />
[ppm] [%RF] [°C]<br />
Maks 1104 29 21<br />
Min 442 21 20<br />
Gjennomsnitt 606 27 20<br />
Resultater fra målingene viser tilfredsstillende verdier for, temperatur og relativ luftfuktighet. CO 2-nivå<br />
ligger på grensen til anbefalt maksimalt nivå.<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\V-VVS\Inneklima Logg\<strong>Eidsvåg</strong> <strong>skole</strong> Logging av inneklima.docx<br />
Luftfuktighet [%RF]<br />
Temperatur [°C]<br />
30<br />
29<br />
28<br />
27<br />
26<br />
25<br />
24<br />
23<br />
22<br />
21<br />
20<br />
19<br />
18<br />
17<br />
16<br />
15
Logger 2 – rom 206 Klasserom, Klasseromsfløy<br />
4/5<br />
CO₂ [ppm]<br />
3000<br />
2500<br />
2000<br />
1500<br />
1000<br />
500<br />
0<br />
Logger 2<br />
Klasseromsfløy<br />
Rom 206 Klasserom<br />
Logger 2 CO2 level ppm<br />
Logger 2 Humidity %RH<br />
Logger 2 Temperature ｰC<br />
07:00<br />
08:20<br />
09:40<br />
11:00<br />
12:20<br />
13:40<br />
15:00<br />
16:20<br />
17:40<br />
19:00<br />
20:20<br />
21:40<br />
23:00<br />
00:20<br />
01:40<br />
03:00<br />
04:20<br />
05:40<br />
07:00<br />
08:20<br />
09:40<br />
11:00<br />
12:20<br />
13:40<br />
15:00<br />
16:20<br />
17:40<br />
19:00<br />
Logger 2 Rom 206 Klasserom<br />
CO₂ nivå Luftfuktighet Temperatur<br />
[ppm] [%RF] [°C]<br />
Maks 2 724 35 23<br />
Min 552 22 17<br />
Gjennomsnitt 1 566 29 19<br />
Resultater fra målingene viser tilfredsstillende verdier for temperatur og relativ luftfuktighet, men<br />
temperaturen er i øvre sjikt for anbefalt grense. Grafen viser for høye verdier av CO2- nivå. CO2-nivået<br />
i inneluften er ikke tilfredsstillende og må reduseres.<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\V-VVS\Inneklima Logg\<strong>Eidsvåg</strong> <strong>skole</strong> Logging av inneklima.docx<br />
Luftfuktighet [%RF]<br />
Temperatur [°C]<br />
35<br />
34<br />
33<br />
32<br />
31<br />
30<br />
29<br />
28<br />
27<br />
26<br />
25<br />
24<br />
23<br />
22<br />
21<br />
20<br />
19<br />
18<br />
17<br />
16<br />
15
Logger 3 – rom 208 Klasserom, Hovedbygg<br />
5/5<br />
CO₂ [ppm]<br />
2000<br />
1500<br />
1000<br />
500<br />
0<br />
Logger 3<br />
Hovedbygg<br />
Rom 208 klasserom<br />
Logger 3 Rom 208 Klasserom<br />
Logger 3 CO2 level ppm<br />
Logger 3 Humidity %RH<br />
Logger 3 Temperature ｰC<br />
07:00<br />
08:20<br />
09:40<br />
11:00<br />
12:20<br />
13:40<br />
15:00<br />
16:20<br />
17:40<br />
19:00<br />
20:20<br />
21:40<br />
23:00<br />
00:20<br />
01:40<br />
03:00<br />
04:20<br />
05:40<br />
07:00<br />
08:20<br />
09:40<br />
11:00<br />
12:20<br />
13:40<br />
15:00<br />
16:20<br />
17:40<br />
19:00<br />
CO₂ nivå Luftfuktighet Temperatur<br />
[ppm] [%RF] [°C]<br />
Maks 2 108 27 24<br />
Min 406 15 19<br />
Gjennomsnitt 686 19 21<br />
Grafen viser tilfredsstillende verdier for temperatur og relativ luftfuktighet, men temperaturen er i øvre<br />
sjikt for anbefalt grense. Grafen viser for høye verdier av CO2- nivå. CO2-nivået er ikke tilfredsstillende<br />
og må reduseres.<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\V-VVS\Inneklima Logg\<strong>Eidsvåg</strong> <strong>skole</strong> Logging av inneklima.docx<br />
Luftfuktighet [%RF]<br />
Temperatur [°C]<br />
27<br />
26<br />
25<br />
24<br />
23<br />
22<br />
21<br />
20<br />
19<br />
18<br />
17<br />
16<br />
15
4.0 Enkel energivurdering
NOTAT<br />
Oppdrag 3130010<br />
Kunde <strong>Bergen</strong> <strong>kommune</strong><br />
Notat nr. 1<br />
Til<br />
Fra Kari Dahle Haukland<br />
Kopi<br />
VURDERING AV ENERGIBRUK OG ENERGISPAREPOTENSIALE VED<br />
EIDSVÅG SKOLE<br />
<strong>Eidsvåg</strong> <strong>skole</strong> består av 6 bygninger og en tyskerbrakke. Brakken blir ikke<br />
vurdert i enøkanalysen, da bygningen ikke er i bruk.<br />
Det er mottatt ENØK-underlag fra <strong>Bergen</strong> <strong>kommune</strong> som angir spesifikk<br />
energibehov for bygningen.<br />
Oversikt over energibruk og normtall er gitt i tabell.<br />
Registrert<br />
energibehov<br />
for <strong>Eidsvåg</strong><br />
<strong>skole</strong><br />
1/5<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\Filer brukt til sammensetning av sluttrapport og utsendelse\4.01 Enkel<br />
enøkanalyse <strong>Eidsvåg</strong> <strong>skole</strong> .docx<br />
Normtall for<br />
gitte år<br />
Spesifikk netto<br />
energibehov<br />
Spesifikk levert<br />
energibehov<br />
2010 (kaldt år) - 186 kWh/m²år<br />
2011 (mildt år) - 153 kWh/m²år<br />
Eldre enn 1987 175 kWh/m²år<br />
1987 154 kWh/m²år<br />
1997 134 kWh/m²år<br />
2012 120 kWh/m²år<br />
Dato 2013-03-14<br />
Rambøll<br />
Torgny Segerstedts vei 27<br />
Pb 3705 Fyllingsdalen<br />
NO-5845 BERGEN<br />
T +47 55 17 58 00<br />
F +47 55 17 58 10<br />
www.ramboll.no<br />
Vår ref. kdhbrg<br />
Rambøll Norge AS<br />
NO 915 251 293 MVA
ENØK-VURDERING<br />
Energibehovet er høyere enn netto energibehov gitt i TEK10. Mottatte tall for energibruken til <strong>Eidsvåg</strong><br />
<strong>skole</strong> viser et relativt moderat energibehov. Bygningsmassen er fra ulike byggeår, har ulike<br />
energibehov. Generelt består store deler av bygningsmassen av murbygg med lite isolering i forhold til<br />
dagens krav til isolasjonstykkelser. Bygningene har kun avtrekksventilasjon, og målinger av inneklima<br />
har vist at luftutskiftet på <strong>skole</strong>n er altfor lavt. Altså kan det anslås at energibruk til ventilasjon er<br />
minimal.<br />
Oppvarming er basert på elektrisitet og olje. Hovedbygningen har radiatorer som avgir høytemperatur<br />
vannbåren varme. Resten av bygningsmassen har elektrisk oppvarming med strålepanel og<br />
gjennomstrømningsovner. Det ble opplyst på befaring at avtrekksviftene i hovedbygget på vinteren ikke<br />
kjører på maksimal kapasitet, da det er for lite effekt på oljekjel og el. kjel til å opprettholde nødvendig<br />
temperatur i varmeanlegget. Oljekjel og el.kjel er hver på henholdsvis 230 kW og omkring 200 kW. På<br />
vinterstid varmer kjelene vannet til omkring 60 °C, og resterende temperaturløft skjer i berederne hvor<br />
det er interne elektriske varmeelement på 2* 15 kW. Kjelene er montert i parallell, og kan derfor ikke<br />
kjøres samtidig for å øke størrelsen på tilført effekt til det vannbårne systemet.<br />
I hovedbygningen er det også et pelletsanlegg. Anlegget hadde en alvorlig feil under drift for noen år<br />
siden, og har siden ikke vært i drift. Anleggets kvalitet er usikker, grunnet tidligere svikt og utblåsning.<br />
Drift av anlegget vurderes som tungvint og kvaliteten på pellets som varierende. Det er behov for mye<br />
oppsyn ved drift av pelletsanlegget. Det anbefales derfor at anlegget ikke igangsettes, og fjernes fra<br />
bygget, for å frigjøre areal.<br />
Bygningsmassen, spesielt hovedbygningen, har tunge konstruksjoner som gir treghet i<br />
temperaturregulering. Dette medfører at typiske energitiltak som nattsenking ikke egner seg for <strong>skole</strong>n.<br />
Ventilasjonsprinsippet i bygningsmassen er basert på av avtrekksventilasjon. Dette muliggjør ikke<br />
gjenvinning av varmen i avtrekksluften. Det anbefales å etablere balansert ventilasjon med høy<br />
virkningsgrad for varmegjenvinneren.<br />
Enova tilbyr økonomisk støtteordning for ENØK tiltak i eksisterende bygninger. Støttesatsene varierer<br />
for ulike tiltak. Estimerte støttesatser medtatt i denne tilstandskartleggingen baseres på tidligere<br />
støtteprogram, da støttesatsene for det nye programmet ikke er gjort kjent ennå.<br />
Vurdering av dagens situasjon og energiøkonomisk vurdering er gitt i tabellform.<br />
2/5<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\Filer brukt til sammensetning av sluttrapport og utsendelse\4.01 Enkel<br />
enøkanalyse <strong>Eidsvåg</strong> <strong>skole</strong> .docx
Dagens situasjon Energiøkonomisk vurdering<br />
Yttervegger<br />
Ytterveggene forutsettes å ha<br />
standard lik typisk byggemetode<br />
i byggeåret. Yttervegger ble<br />
rehabilitert i prosjekt 415.<br />
Vinduer<br />
Vinduer ble skiftet i forbindelse<br />
med prosjekt 415<br />
Tak<br />
I forbindelse med prosjekt 415 i<br />
2010 ble flate tak retekket.<br />
Resten av bygningen har<br />
originale sperretak.<br />
Gulv<br />
Gulv mot grunn har<br />
isolasjonstykkelser lik krav fra<br />
byggeår.<br />
Energiforsyning<br />
Hovedbygningen har vannbåren<br />
varme som forsynes av el.kjel og<br />
oljekjel. El.kjel og oljekjelens<br />
kapasitet er fullt utnyttet.<br />
Resten av bygningsmassen har<br />
elektrisk oppvarming. Trafoens<br />
kapasitet er fullt utnyttet.<br />
Varme<br />
Hovedbygningen har vannbåren<br />
varme med radiatorer under<br />
vinduer.<br />
Resten av bygningsmassen har<br />
elektriske ovner, fordelt på<br />
varmepanel i tak, eswa i tak,<br />
gulvvarme i garderober og<br />
panelovner under vinduer<br />
3/5<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\Filer brukt til sammensetning av sluttrapport og utsendelse\4.01 Enkel<br />
enøkanalyse <strong>Eidsvåg</strong> <strong>skole</strong> .docx<br />
Ingen tiltak<br />
Ingen tiltak<br />
Ingen tiltak<br />
Ingen tiltak<br />
Det anbefales å installere<br />
vannbårent lavtemperatur<br />
varmeanlegg som skal dekke<br />
hele bygningsmassen, bortsett<br />
fra klasseromspaviljongen. Det<br />
vannbårne anlegget kan baseres<br />
på varmepumpe som grunnlast,<br />
og el.kjel som spisslast.<br />
Det anbefales å etablere<br />
lavtemperatur vannbåren varme<br />
i hele bygningsmassen, bortsett<br />
fra klasseromspaviljongen.<br />
Mulig økonomisk støtte fra<br />
Enova<br />
-<br />
-<br />
-<br />
-<br />
450 000 NOK<br />
-
Ventilasjon<br />
Hele bygningsmassen har<br />
avtrekksventilasjon bortsett fra 4<br />
stk romaggregat i to klasserom<br />
for barne<strong>skole</strong>trinnet.<br />
Ventilasjonsløsningen ved<br />
<strong>Eidsvåg</strong> <strong>skole</strong> er ikke<br />
tilfredsstillende<br />
Belysning<br />
Belysningsanlegget er fra<br />
bygningenes ulike byggår. RIE<br />
anbefaler å skifte hele elektriske<br />
anlegget.<br />
Energioppfølging<br />
Det er energioppfølgingssystem<br />
levert fra Fjordkraft (Min bedrift -<br />
Energiregnskap).<br />
SD- anlegg<br />
SD-anlegget ved <strong>skole</strong>n<br />
anbefales å utvide til å styre<br />
ventilasjons og<br />
temperaturstyring av<br />
varmeovner<br />
4/5<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\Filer brukt til sammensetning av sluttrapport og utsendelse\4.01 Enkel<br />
enøkanalyse <strong>Eidsvåg</strong> <strong>skole</strong> .docx<br />
Det er behov for balansert<br />
ventilasjonsanlegg for <strong>skole</strong>n.<br />
Dette vil bedre<br />
temperaturforholdene og<br />
luftkvaliteten betraktelig.<br />
Bygningene egner seg godt for<br />
etablering av ventilasjonsaggregat<br />
og kanalføring til<br />
rommene.<br />
Nye ventilasjonsaggregat skal ha<br />
energieffektiv vifte og høy<br />
virkningsgrad for<br />
varmegjenvinneren.<br />
Det kan spares omkring 20 % av<br />
installert effekt til belysning,<br />
dersom det installeres<br />
lavenergibelysning. Dette kan<br />
anbefales som energitiltak når<br />
belysningssystemet må<br />
oppgraderes.<br />
Løsninger vurderes å fungere.<br />
Det anbefales nytt SD-anlegg<br />
som styrer de tekniske<br />
installasjonene.<br />
400 000 NOK<br />
78 000 NOK<br />
-<br />
25 000 NOK
Energimerking og<br />
energivurdering av tekniske<br />
anlegg<br />
Skolen er ikke energimerket og<br />
det er ikke utført energivurdering<br />
av tekniske anlegg. Dette må<br />
utføres snarest.<br />
5/5<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\Filer brukt til sammensetning av sluttrapport og utsendelse\4.01 Enkel<br />
enøkanalyse <strong>Eidsvåg</strong> <strong>skole</strong> .docx<br />
Forskrift for energimerking av<br />
bygninger og energivurdering av<br />
tekniske anlegg<br />
(energimerkeforskriften) angir<br />
krav om at alle bygninger over<br />
1000 m2 skal har en gyldig<br />
energiattest.<br />
Energimerkeforskriften setter<br />
også krav til jevnlig<br />
energivurdering av tekniske<br />
anlegg. Dette omfatter<br />
ventilasjonsanlegg, kjeler og<br />
kjølemaskiner. Formålet er<br />
kravene er å synliggjøre<br />
bygningens energikvalitet og<br />
bidra til at kjeler og klimaanlegg<br />
fungerer effektivt.<br />
Enova tilbyr økonomisk støtteordning for ENØK tiltak i eksisterende bygninger. Støttesatsene varierer<br />
for de ulike tiltak. Estimerte støttesatser medtatt i denne tilstandskartleggingen baseres på tidligere<br />
støtteprogram, da støttesatsene for det nye programmet ikke var kjent da analysen ble utført.<br />
-
5.0 Andre målinger
NOTAT<br />
Oppdrag 5120158<br />
Kunde <strong>Bergen</strong> Kommune<br />
Notat nr. 1<br />
Til<br />
Fra Bengt Aspevik<br />
Kopi Kari Haukland<br />
MÅLING AV FUKT I KONSTRUKSJONER PÅ EIDSVÅG SKOLE<br />
I forbindelse med tilstandsanalyse, har Rambøll foretatt stikkprøver med<br />
hensyn på fukt i forskjellige konstruksjoner ved <strong>skole</strong>n. Prøvetakingene er<br />
stikkprøver, og ble gjort på grunnlag av visuell befaring og samtaler med<br />
representanter for <strong>skole</strong>n. Resultatene av denne prøvetakingen er ikke en<br />
kartlegging av fukt for hele bygningen.<br />
Dette notatet gir en oppsummering av de funn som er gjort. Eventuelle tiltak<br />
for å utbedre/hindre fuktskader er beskrevet i sluttrapport og<br />
tilstandsregistreringen.<br />
UTSTYR<br />
Fuktmålingene er utført med Protimeter MMS.<br />
Fuktsøking i alle materialer:<br />
Fuktsøkemodus egner seg for å søke etter fukt bak overflater som er belagt<br />
men fliser, membraner eller andre belegg uten å skade disse. Søk etter<br />
fuktighet kan gjøres på alle materialer bortsett fra metall eller andre godt<br />
ledende materialer. Fukt vil gjerne opptre som gradvis økende utslag på<br />
måleren. Instrumentene er kun ment som et hjelpemiddel i søk. Instrumentet<br />
vil indikere relative verdier fra 0-1000. Verdier 0-169 angis som tørt, 170 –<br />
200 som risiko for fukt og >200 som vått.<br />
Måling i tre, gips eller annet:<br />
Instrumentet angir vektprosent i tre mellom ca. 7% til 28% i tre, hvor 7% til<br />
16,9% som tørt, og verdier fra 17% til 19,9% som tvilsområde, mens verdier<br />
fra 20% til 28% som våte.<br />
Resultatene / «kotene» fremkommer i wme (wood moisture Equivalent).<br />
1/5<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\V-VVS\Måling av fukt\Notat - Måling av fukt - <strong>Eidsvåg</strong> <strong>skole</strong>.docx<br />
Dato 2013-04-04<br />
Rambøll<br />
Torgny Segerstedts vei 27<br />
Pb 3705 Fyllingsdalen<br />
NO-5845 BERGEN<br />
T +47 55 17 58 00<br />
F +47 55 17 58 10<br />
www.ramboll.no<br />
Vår ref. basbrg<br />
Rambøll Norge AS<br />
NO 915 251 293 MVA
Måling på betong, puss etc.:<br />
RF- metoden er den mest anerkjente metode, fordi den er uavhengig av hvilken betong type man måler<br />
på. RF - metoden går ut på å måle luftfuktigheten i et hull i betongen etter en viss ventetid. Luften i<br />
hullet kommer etter en stund i balanse med fuktigheten i betongen, og luft- fuktigheten inne i hullet<br />
regnes som et godt mål på fuktigheten i betongen. Dette gjelder for alle betongtyper, puss, etc.<br />
I arbeidet med tilstandsanalysen er ingen vegger åpnet, og det er ikke boret søkehull i noen murer.<br />
PRØVETAKING<br />
2/5<br />
1. Kott K004<br />
Vegg i kjeller, mot grunn under <strong>skole</strong>plass.<br />
Konstruksjon av mur. Maling flasser av og det er saltutslag.<br />
Veggen på kottet er uten påforing og det kan måles direkte på betongen. Instrumentet påviser<br />
verdier mellom 123 og 149. Dette er å anse som tørt. Siste prøve (136) tatt i tak opp mot rom<br />
med moppevasker.<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\V-VVS\Måling av fukt\Notat - Måling av fukt - <strong>Eidsvåg</strong> <strong>skole</strong>.docx
3/5<br />
2. WC K013 (a) og Garderobe K011 (b)<br />
a) Måling på klimavegg indikerte noe fukt, men områdene er å anse som tørre.<br />
b) Vegg i kjeller, mot grunn under <strong>skole</strong>plass.<br />
3. Gang / trapp K015 og K016<br />
a) Måling tatt på vegg, under trapp opp til U1.<br />
Klimavegg av mur. Det var synlige rennemerker og bobler i maling. Måling indikerer fukt.<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\V-VVS\Måling av fukt\Notat - Måling av fukt - <strong>Eidsvåg</strong> <strong>skole</strong>.docx
4/5<br />
b) Måling tatt på vegg under vindu ved trapp U1. Måling indikerer fukt.<br />
4. Trimrom 025B<br />
Murvegg i kott ved trimrom. Prøver tatt under radiator på vegg mot grunn under <strong>skole</strong>plass.<br />
Instrumentet påviser verdier mellom 121 og 133. Dette er å anse som tørt.<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\V-VVS\Måling av fukt\Notat - Måling av fukt - <strong>Eidsvåg</strong> <strong>skole</strong>.docx
5/5<br />
5. U14 Gammel trappeoppgang, nå under nytt kontor<br />
RESULTATER<br />
Prøver tatt på murvegg som vender mot grunn under <strong>skole</strong>plass.<br />
Instrumentet påviser verdier over 200, noe som indikerer fukt i konstruksjon.<br />
Byggnavn<br />
Etg.<br />
Romnummer<br />
Hovedbygg<br />
Plan u. etg.<br />
025B<br />
Klasseromsfløy<br />
Plan tilfluktsrom<br />
K011<br />
Klasseromsfløy<br />
Plan tilfluktsrom<br />
K004<br />
Klasseromsfløy<br />
Plan tilfluktsrom<br />
K015<br />
Klasseromsfløy<br />
Plan kjeller<br />
016<br />
Adm. fløy<br />
Plan u. etg.<br />
U14<br />
Registrert<br />
forhøyede<br />
fuktverdier<br />
Nei Vegg under radiator/<br />
Hvor/symptom Årsak Anbefalte tiltak<br />
Opplyst fra vaktmester at<br />
det er lekkasje fra radiator.<br />
Ingen synlige symptomer<br />
Nei Vegg mot terreng/ Opplyst<br />
om at det har vært<br />
forekomst av mugg i<br />
naborom<br />
Lekkasje fra radiator er årsaken<br />
til valg av målepunkt. Lekkasjen<br />
kan forårsake fremtidige<br />
forhøyede fuktverdier i vegg<br />
Arkiv ref.: O:\3130010\7-PROD\2302 <strong>Eidsvåg</strong>\V-VVS\Måling av fukt\Notat - Måling av fukt - <strong>Eidsvåg</strong> <strong>skole</strong>.docx<br />
Forebygge mulig<br />
fremtidig fuktproblem<br />
ved å skifte<br />
radiatoren<br />
Ingen forhøyede verdier Ingen tiltak<br />
Nei Vegg mot terreng/ saltutslag Ingen forhøyede verdier Ingen tiltak<br />
Ja Vegg ut mot inngangsparti/<br />
bobler i maling og<br />
rennemerker på vegg<br />
Ja Under vindu/ tidligere<br />
observert lekkasje på gulv<br />
Ja Under trapp i vegg mot utv.<br />
Fasade./ Saltutslag<br />
Fuktinntrengning Må kontrolleres i en<br />
regnværsperiode<br />
Fuktinntrengning Må kontrolleres i en<br />
regnværsperiode<br />
Fuktinntrengning Tiltak er iverksatt<br />
med avtrekksvifte
6.0 Andre aktuelle vedlegg
Etat for eiendom bygg teknisk avd. v/ Jahn Glomsrud<br />
Espen IvarTveten (Vedlikeholdstekniker ) <strong>Bergen</strong> 06.09. 2012<br />
Bakgrunn<br />
Varsel om vedtak om retting etter forskrift om miljørettet helsevern i barnehager og <strong>skole</strong>r M.V.-<br />
Forhold ved <strong>Eidsvåg</strong> <strong>skole</strong>. Datert: 29.08.2012.<br />
1. Bilder i rapporten Nr. 13-14-15. Dører til toalett som ikke lar seg låse og mangler både lås og<br />
håndtak.<br />
Tiltak:<br />
Klasseromspaviljong<br />
Rom Nr. 111 (wc- gutter) Montert håndtak og låser på alle dører som manglet dette.<br />
Rom Nr. 112 (wc-jenter). Montert dør håndtak der det manglet , alle låser var i orden her.<br />
Adm.fløy<br />
Rom Nr. 128 (wc-gutter) Montert håndtak på alle dører der det manglet. Alle låser her var i orden<br />
Rom Nr. 126 (wc- jenter) Montert håndtak på alle dører der det manglet. Alle låser her var i orden.<br />
Rettet dører slik at de går som de skal.<br />
Ungdomsfløy<br />
Rom Nr. 027 (wc –gutter) Rettet 2 dører slik at disse går som de skal , satt inn mye låser og håndtak<br />
der det manglet.<br />
Rom Nr. 024 (wc-jenter) låser og håndtak var her i orden<br />
SFO garderobe<br />
Tilfluksrommet her var låser og håndtak i orden.<br />
Alle toalett dører på <strong>skole</strong>n er det montert låser og håndtak på utsiden og innsiden . Alle dører er<br />
utstyrt med lås , dørene er justert slik at de går som de skal.
Før Etter<br />
Tiltak:<br />
1. Bilder i rapporten Nr. 8 .Hull i isolasjon rundt rør i tak på toalett.<br />
Har Brukt en type tape/bandasje som er beregnet for og holde isolasjon fast rundt rør .<br />
Før Etter
2. Bilde i rapporten Nr.3. På jentetoalett var det lekkasje fra avløpsrøret til håndvasken og rundt<br />
flere toaletter. Hele rommet var dekket av vann på gulvet.<br />
Tiltak:<br />
Rom Nr. 126 (wc-jenter- Adm- fløy) Her hadde noen utsatt vasken for stor påkjenninger , slik at<br />
festene i veggen hadde løsnet. Dette har medført at vannlås under vask har fått en annen vinkelslik<br />
at den lekker. Har festet vasken byttet pakkninger og sil , denne er nå tett. Ved befaring av<br />
toalettene var det ikke lekkasje fra disse,<br />
Nye pakkninger og sil på plass slitt pakkning.<br />
3. Bilde i rapporten Nr.12. Flere urinaler og toaletter er defekte.<br />
Tiltak:<br />
Rom Nr. 024 (wc- jente- ungdomsfløy) er det byttet 4 sisterne lokk med trykk knapp . toaletter Sfo<br />
garderobe er det satt inn 3 spyleknapper til toalett som manglet. Ved befaring fungerte alle urinaler,<br />
Men de startet vannspylingen noe seint. (fotocelle)<br />
Før Etter Ny spyleknapp
4. Bilde i rapporten Nr.2 .Eksempel på ventilasjon som ikke virker.<br />
Rom Nr. 024 (wc-jenter- ungdomsfløy) Her hadde avtrekksvifte stoppet. Denne er satt i gang igjen.<br />
På dette anlegg mangler det 7 strupeventiler på kanalen som forgrener seg til hvert toalett dette<br />
gjør at vi ikke får optimal virkning på denne avtrekks kanalen
Aktsomhetsrapport<br />
Forurensningsforskriftens kap. 2, bygge- og gravekapitlet, gir tiltakshaver ansvar for å vurdere og eventuelt undersøke om<br />
grunnen på eiendommen der et tiltak skal gjennomføres er forurenset. Om nødvendig skal tiltakshaver utarbeide en<br />
tiltaksplan som må godkjennes av <strong>kommune</strong>n før eventuelle gravearbeider kan settes i gang.<br />
Aktsomhetskartet er ment som et hjelpemiddel i denne forbindelse og forteller hvor <strong>kommune</strong>n har<br />
opplysninger som tilsier at grunnen kan være forurenset. Avgrensning av aktsomhetsområder bygger på generell<br />
kunnskap om kilder til jordforurensning, kunnskap om nåværende og historisk arealbruk, samt allerede<br />
gjennomførte registreringer av forurensede lokaliteter.<br />
Aktsomhetskartet må ikke oppfattes som en konkret kartlegging av faktisk forurensning.<br />
Denne rapporten viser et utsnitt av aktsomhetskartet for den aktuelle eiendommen. Rapporten bygger på et søk<br />
innenfor følgende aktsomhetstemaer:<br />
- Aktsomhetsområder (skjønnsmessig vurdering av potensielt forurensende områder, 3 nivåer)<br />
- Kartlagte fyllinger m.m.(viser både potensiell forurensning, f.eks. fyllinger og bakkeplaneringer, og påvist<br />
forurensning, f.eks. kommunale deponier)<br />
- Tinglyste heftelser på eiendom<br />
- Utslippstillatelser (data fra SFT, utslippstillatelser i 2006, 2001 og før 2001)<br />
- Miljørapporter (gjennomførte grunnundersøkelser i <strong>Bergen</strong> <strong>kommune</strong>)<br />
- Oljetanker registrert av Brannvesenet<br />
- Aktsomhetsbedrifter 2007 (datauttrekk fra enhetsregisteret i <strong>Bergen</strong> (bedriftsregisteret) 2007 iht. en liste over<br />
potensielt forurensende bransjer)<br />
- Aktsomhetsbedrifter 2004 (datauttrekk fra SSB-bedriftsdata for <strong>Bergen</strong> 2004 iht. en liste over potensielt<br />
forurensende bransjer)<br />
- Historiske bedrifter (historisk bedriftsregister over potensielt forurensende virksomheter)<br />
Kun aktsomhetstemaer med treff på den aktuelle eiendommen er listet opp i rapporten. Punktdata er bufret<br />
med 20 meter; dvs. dersom det for eksempel er registrert en historisk bedrift 20 meter utenfor grensen til søkt<br />
eiendom vil denne listes i rapporten.<br />
I områder som ikke er markert som aktsomhetsområder i kartet, er tiltakshaver selv ansvarlig for å undersøke<br />
eiendommens historie og grunnforhold, for å vurdere om det er grunn til å tro at grunnen er forurenset.<br />
Aktsomhetskartet og eventuelle registreringer på eiendommen som listes i denne rapporten, er ment å være til<br />
hjelp i denne sammenhengen. Uavhengig av eiendommens historie er det viktig å vurdere hvorvidt fyllmasser<br />
eller annet avfall kan finnes i grunnen og om fyllmasser kan stamme fra andre forurensede områder.<br />
Forurensning følger ikke eiendomsgrenser og det er sjelden klare grenser mellom aktsomhetsområder og<br />
tilstøtende arealer. Det er derfor verdt å sjekke:<br />
- Relevante registreringer på naboeiendommer<br />
- Nærmeste aktsomhetsområde eller område med påvist forurensning<br />
Side 1
Tiltakshaver må påregne at miljøfaglig kompetanse må innhentes når det er aktuelt å gjennomføre<br />
undersøkelser, vurdere disse og utarbeide tiltaksplaner. Se for øvrig SFTs veileder 99:01: Risikoanalyse av<br />
forurenset grunn (http://www.sft.no/publikasjoner/kjemikalier/1629/ta1629.pdf) (for tiden under revidering).<br />
Side 2
Utlistet 25.10.2012<br />
Eiendomsidentifikasjon: Gnr/Bnr/Fnr 216/119/0<br />
Aktsomhetsområder<br />
Hovedårsak Merknad Aktsomhetskategori Metode<br />
Trafo-stasjon/ energiforsyning Ikke alle trafo-stasjoner er utsatte 2 Bygntype-kode<br />
Forklaring aktsomhetskategori:<br />
2 - Aktsomhet nivå 2, mulig forurensning. Tiltaksplan må vurderes.<br />
Oljetanker registrert av Brannvesenet<br />
Gatenavn Eier Installasjonsdato Status<br />
Granlien <strong>Bergen</strong> Bygg Og Eiendom Kf 1.1.1976 I bruk<br />
Granlien <strong>Bergen</strong> Bygg Og Eiendom Kf 18.12.2001 I bruk<br />
Kongleveien Strømsnes Elen H Nøstdal 1.1.1977 I bruk<br />
Kongleveien Rubecksen Karen-johanne S 1.1.1975<br />
Aktsomhetsbedrifter 2007<br />
Virksomhetsnavn Bransjekode<br />
Tannklinikken <strong>Eidsvåg</strong> 85130<br />
Aktsomhetsbedrifter 2004<br />
Virksomhetsnavn Bransjekode Bransjebeskrivelse Antall ansatte<br />
HOFACKER SEBASTIAN VON 85.121 Allmenn legetjeneste 0<br />
VON HOFACKER ANINA 92.622 Sports- og idrettssentre 0<br />
TANNKLINIKKEN EIDSVÅG 85.130 Tannhelsetjenester 0<br />
EIDSVÅG BARNE- OG UNGDOMSSKOLE 80.102 Grunn<strong>skole</strong>undervisning 57<br />
Side 3
Utsnitt fra aktsomhetskartet<br />
Gnr/Bnr/Fnr 216/119/0 markert med rødt omriss. OBS! Kartet er ikke målestokkholdig.<br />
h<br />
Side 4<br />
#þ<br />
%<br />
h<br />
h<br />
h<br />
h%U%U<br />
h<br />
h<br />
h<br />
h<br />
h
¡¢£¤¥¦§<br />
¢££¡¡¥£¦£¢££¥£ ¤ ££¡£¢££¥¦¡£ ££¥¡¡¢¦£<br />
¡¡£¡¥¦¢££<br />
¥¢¥£¤¤ ££¥¡¡¢¦£<br />
£¡¥£¡¢£¢ § ¥¡¡££¦¡¡¦¢££ ¨£££¥¦£¡¡¡£¦£¢££¡££££<br />
¢£££££¥¦£¡¡¥¥¥ ¡¢¦£<br />
¥¥££¢££¦£¥£¡¢£¡¡¡¡¥¥¥¦<br />
§ ¡¡£¡¥¦¢££ ©¥¡£§¥ ¢££¦££¥¦£¡£¢£¢£££¡¦£¥¥ ¥£¢£¢£¡¥¦¢££<br />
£¡££¢¥¡£¢£¡££££¥¤ ¨©¥§
¡¢¦¥ ¡¡£¡¡¥¥¡£££££¡££¡¦£¥£ ¡¢£§¥¦§<br />
¤ ¡¡£¡¥¦¢££ ¢£££££¡¡££<br />
¥£££¥¦£¡££¥¡ £¤££££¡¡££££££¡¦£¥¥¢£ ¥£§§¤<br />
¡¡£¡¥¦¢££ ¥£ ¤<br />
£¥¦£££££££ § ££¦¡¢¢££¡¥£¦££¡¡¦¢££<br />
¥£££¥¦£¡££¡£¦£¢<br />
£¡££¢¥¡£¢£¡££££¥¤ ¨©¥§
¡¢¦¥ ¡¡£¡¡¥¥¡£££££¡££¡¦£¥£ ¡¢£§¥¦§<br />
¤ ¡¡£¡¥¦¢££ ¢£££££¡¡££<br />
¥£££¥¦£¡££¥¡ £¤££££¡¡££££££¡¦£¥¥¢£ ¥£§§¤<br />
¡¡£¡¥¦¢££ ¥£ ¤<br />
£¥¦£££££££ § ££¦¡¢¢££¡¥£¦££¡¡¦¢££<br />
¥£££¥¦£¡££¡£¦£¢<br />
£¡££¢¥¡£¢£¡££££¥¤ ¨©¥§
¡¢¦¥ ¡¡£¡¡¥¥¡£££££¡££¡¦£¥£ ¡¢£§¥¦§<br />
¤ ¡¡£¡¥¦¢££ ¢£££££¡¡££<br />
¥£££¥¦£¡££¥¡ £¤££££¡¡££££££¡¦£¥¥¢£ ¥£§§¤<br />
¡¡£¡¥¦¢££ ¥£ ¤<br />
£¥¦£££££££ § ££¦¡¢¢££¡¥£¦££¡¡¦¢££<br />
¥£££¥¦£¡££¡£¦£¢<br />
£¡££¢¥¡£¢£¡££££¥¤ ¨©¥§
¡¢¦¥ ¡¡£¡¡¥¥¡£££££¡££¡¦£¥£ ¡¢£§¥¦§<br />
¤ ¡¡£¡¥¦¢££ ¢£££££¡¡££<br />
¥£££¥¦£¡££¥¡ £¤££££¡¡££££££¡¦£¥¥¢£ ¥£§§¤<br />
¡¡£¡¥¦¢££ ¥£ ¤<br />
£¥¦£££££££ § ££¦¡¢¢££¡¥£¦££¡¡¦¢££<br />
¥£££¥¦£¡££¡£¦£¢<br />
£¡££¢¥¡£¢£¡££££¥¤ ¨©¥§
BKB forbeholder seg retten til å godkjenne underentreprenørene. Jfr. også bestemmelser i<br />
bok 0.<br />
Anleggsleder __________________________ CV og referanser vedlagt ________<br />
Bas/formann ___________________________ CV og referanser vedlagt ________<br />
Firmaets totale bemanning _______________________<br />
Total bemanning i prosjektet totalt (maks antall personer) ________________________
Underentreprenører:<br />
Firma _________________________________ Fag ______________________<br />
Adresse ________________________________ Bas ______________________<br />
Bemanning i prosjektet (antall personer) ______________________<br />
Firma _________________________________ Fag ______________________<br />
Adresse ________________________________ Bas ______________________<br />
Bemanning i prosjektet (antall personer) ______________________<br />
Firma _________________________________ Fag ______________________<br />
Adresse ________________________________ Bas ______________________<br />
Bemanning i prosjektet (antall personer) ______________________<br />
Firma _________________________________ Fag ______________________<br />
Adresse ________________________________ Bas ______________________<br />
Bemanning i prosjektet (antall personer) ______________________<br />
Firma _________________________________ Fag ______________________<br />
Adresse ________________________________ Bas ______________________<br />
Bemanning i prosjektet (antall personer) ______________________
Firma _________________________________ Fag ______________________<br />
Adresse ________________________________ Bas ______________________<br />
Bemanning i prosjektet (antall personer) ______________________<br />
DOKUMENTASJONSKRAV (huskeliste for generalentreprenøren)<br />
Krav Merknad Dokumentasjon Vedlegg<br />
Skatt Kvalifikasjons-<br />
krav<br />
Skatt Kvalifikasjons-<br />
krav<br />
Oppfyllelse av HMS Kvalifikasjons-<br />
krav<br />
Leverandørens virksomhet Kvalifikasjons-<br />
Erklæring om tilbyders<br />
finansielle og økonomiske<br />
kapasitet<br />
krav<br />
Kvalifikasjons-<br />
krav<br />
Kompetanse Kvalifikasjons-<br />
krav<br />
Skatteattest for skatt Nr<br />
Skatteattest for mva Nr<br />
HMS -erklæring Nr<br />
Firmaattest Nr.<br />
Erklæring om foretakets<br />
omsetning de siste årene med<br />
relevans til denne kontrakten<br />
(dvs. regnskap med<br />
revisorberetning for<br />
2 siste år)<br />
Oversikt over tekniske<br />
kvalifikasjoner til anleggsleder<br />
og bas hos<br />
generalentreprenøren.,<br />
Navn og adr. til<br />
underentreprenører, fag og<br />
navn på bas.<br />
Kapasitet Tildelingskrav Bemanning i prosjektet totalt<br />
og for hvert fag.<br />
<br />
Nr.<br />
Fyll ut side 4 i<br />
teknisk beskrivelse<br />
Fyll ut side 4-5 i<br />
teknisk beskrivelse
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Bemanning Kvalifikasjons-<br />
krav<br />
Erfaring fra lignende oppdrag Kvalifikasjons-<br />
krav<br />
Kvalitetssikring Kvalifikasjonskrav<br />
<br />
Firmaets totale bemanning Fyll ut side 4-5 i<br />
teknisk beskrivelse<br />
Referanseliste som viser<br />
relevante prosjekter<br />
gjennomført de 3 siste år med<br />
opplysninger om:<br />
prosjektets navn, størrelse (m2<br />
og kostnad) byggherre,<br />
ferdigstillestidspunkt,<br />
entrepriseform.<br />
1) Kort redegjørelse over<br />
generalentreprenørens<br />
kvalitetssikringssystem.<br />
2) Kort redegjørelse<br />
vedrørende miljømål og<br />
prosedyrer. Kan erstattes med<br />
gyldig sertifikat dersom<br />
bedriftens rutiner er ihht<br />
Miljøfyrtårn ISO 14001,<br />
EMAS eller tilsvarende system<br />
<br />
<br />
Nr<br />
Nr.
Byggets navn:<br />
Dato: Obj. nr. Prosjektnr: Kontrollør: G:<br />
Montert skilt<br />
02.03.2012 SEB/EHJ Flate Plog<br />
Antall håndslukkere kontrollert<br />
Antall håndslukkere Skiftet<br />
Neste kontroll<br />
Kontakt person:<br />
16 15x15cm<br />
1 20x20cm<br />
2013<br />
TLF : E-post:<br />
NR. Hvor i bygget<br />
Fabrikkat Type Prod.år Kontroll Skilt ok Feste ok<br />
1 Hovedbygg - U.etg .sløyd 006<br />
Tempus ABC 2005 v ok ok<br />
2 Hovedbygg - U.etg formingsrom 011<br />
Skuteng AB 2009 v ok ok<br />
3 Hovedbygg - U.etg pelletsrom 030<br />
Euro ABC 2009 v ok ok<br />
4 Hovedbygg - U.etg fyrrom 031<br />
Euro ABC 2009 v ok ok<br />
5 Hovedbygg - U.etg tavlerom 002<br />
Euro ABC 2009 v ok ok<br />
6 Hovedbygg - U.etg tavlerom 005<br />
Noha ABC 2010 v ok ok<br />
7 Hovedbygg - 1.etg <strong>skole</strong>kjøkken 114<br />
Presto 2kg Co2 2011 v ok ok<br />
8 Hovedbygg - 2.etg lærerrom 216<br />
Skuteng AB 2007 DEFEKT ok ok<br />
9 Hovedbygg - 3.etg naturfag 307<br />
Euro ABC 2009 v ok ok<br />
10 Hovedbygg - loft 407<br />
Orex AB 2007 v ok ok<br />
11 Klasseromsfløy - tilfluktsrom K009<br />
Tempus ABC 2002 DEFEKT - ok<br />
12 Klasseromsfløy - kjeller klasserom 011<br />
Skuteng ABC 2006 v ok ok<br />
13 Klasseromsfløy - kjeller bibliotek/datarom 007<br />
Skuteng AB 2009 v ok ok<br />
14 Adm.fløy - U.etg korridor U11<br />
Skuteng AB 2007 v ok ok<br />
15 Paviljong - lærerværelse 104<br />
Orex AB 2006 ok ok<br />
16 Gymbygg - gang 102<br />
Skuteng AB 2009 v ok ok<br />
17<br />
18<br />
19<br />
20<br />
21<br />
22<br />
23<br />
24<br />
<strong>Eidsvåg</strong> <strong>skole</strong><br />
2085/2617<br />
Håndslukkere
Byggvedlikehold<br />
Kommentar<br />
Fjernet p.g.a.god slangedekning<br />
Fjernet p.g.a.god slangedekning<br />
Fjernet p.g.a.god slangedekning<br />
OK<br />
OK<br />
OK<br />
OK<br />
Fjernet p.g.a.god slangedekning<br />
OK<br />
OK<br />
Skiftet til 6kg ABC Euro, og flyttet til K002<br />
OK<br />
OK - flyttet fra vegg til inngang i samme rom<br />
Fjernet p.g.a.god slangedekning<br />
Fjernet p.g.a.god slangedekning<br />
OK
Byggets navn:<br />
<strong>Eidsvåg</strong> <strong>skole</strong><br />
Brannslanger<br />
Obj. nr. Prosjektnr: Kontrollør: G: Flate Plog<br />
02.03.2012 SEB/EHJ 2085/2617 Skilt montert:<br />
Antall brannslanger kontrollert<br />
19 15x15cm<br />
Antall brannslanger trykktestet<br />
0 20x20cm<br />
Neste kontroll<br />
2013 Neste trykkprøve:<br />
2014<br />
Kontakt person:<br />
Telf: E-post: E-post:<br />
NR. Hvor i bygget<br />
Fabrikkat Type Prod.år Kontroll Trykktest Skilt Deler<br />
1 Hovedbygg - U.etg gang 001<br />
NOHA 25mx25mm 1996 v ok ok<br />
2 Hovedbygg - U.etg garderobe 015<br />
NOHA 25mx19mm 1996 v ok ok<br />
3 Hovedbygg - 1.etg hall 101<br />
NOHA 25mx25mm 1996 v ok ok<br />
4 Hovedbygg - 1.etg vindfang 106<br />
NOHA 25mx25mm 1996 v ok ok<br />
5 Hovedbygg - 1.etg korridor 116<br />
NOHA 25mx25mm 1996 v ok ok<br />
6 Hovedbygg - 2.etg korridor 202 nord<br />
NOHA 25mx25mm 1996 v ok ok<br />
7 Hovedbygg - 2.etg korridor 202 syd<br />
NOHA 25mx25mm 1996 v ok ok<br />
8 Hovedbygg - 3.etg trapperom 301<br />
NOHA 25mx25mm 1996 v ok ok<br />
9 Hovedbygg - 3.etg korridor 302 v/naturfag<br />
NOHA 25mx25mm 1996 v ok ok<br />
10 Hovedbygg - 3.etg forgang 313<br />
NOHA 25mx25mm 1996 v ok ok<br />
11<br />
12 Klasseromsfløy - Tilfluktsrom korridor K010<br />
NOHA 25mx19mm 2005 v ok ok<br />
13 Klasseromsfløy - 1.etg korridor 103<br />
NOHA 30mx19mm 1996 v ok ok<br />
14 Klasseromsfløy - 2.etg korridor 204<br />
NOHA 30mx19mm 1996 v ok ok<br />
15<br />
16 Adm.fløy - U.etg korridor U11<br />
NOHA 30mx19mm 1996 v ok ok<br />
17 Adm.fløy - U.etg gang U22<br />
NOHA 25mx25mm 1969 v ok ok<br />
18 Adm.fløy - 1.etg gang 101 v/inngang<br />
NOHA 25mx25mm 1969 v ok ok<br />
19 Adm.fløy - 1.etg gang 119 v/personalrom<br />
NOHA 25mx25mm 1969 v ok ok<br />
20<br />
21 Gymbygg -1.etg apparatrom 119<br />
NOHA 25mx25mm 1969 v ok ok<br />
22<br />
23<br />
Rommet var låst. Dette må være åpent, slik at det er mulig å få tilgang til slangepost.<br />
24 Paviljong 1.etg korridor 102<br />
NOHA 25mx19mm 1969 v ok ok<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
OK<br />
Byggvedlikehold<br />
Kommentar
7.0 Asbestkartlegging
Org.nr. 976303105<br />
Walter C. Wedberg (MA/Siv.ing.)<br />
Vitenskapelig rådgiver: Innemiljø.<br />
Ø. Fredlundveg 15A<br />
5073 BERGEN<br />
Tlf 5529 8640<br />
Asbestkartlegging<br />
av kommunale bygg<br />
Hovedrapport for<br />
<strong>skole</strong>r og barnehager<br />
Oppdragsgiver:<br />
<strong>Bergen</strong> <strong>kommune</strong><br />
Teknisk utbygging<br />
Bygg- og eiendomsseksjonen<br />
<strong>Bergen</strong>, 20. august 1999.
Org.nr. 976303105<br />
Innledning.<br />
Walter C. Wedberg (MA/Siv.ing.)<br />
Vitenskapelig rådgiver: Innemiljø.<br />
Ø. Fredlundveg 15A<br />
5073 BERGEN<br />
Tlf 5529 8640<br />
ASBESTKARTLEGGING AV KOMMUNALE BYGG<br />
HOVEDRAPPORT FOR<br />
SKOLER OG BARNEHAGER<br />
Oppdragsgiver:<br />
BERGEN KOMMUNE<br />
Teknisk utbygging<br />
Bygg- og eiendomsseksjonen<br />
20. august 1999<br />
I det følgende presenteres resultatene av kartleggingsprosjektet frem til<br />
ovennevnte dato. Prosjektet har til nå omfattet <strong>kommune</strong>ns <strong>skole</strong>r og barnehager,<br />
totalt 165 bygg. (En <strong>skole</strong>, Christi Krybbe, ble utelatt pga. av<br />
pågående rehabilitering). En oversikt over de aktuelle <strong>skole</strong>r og barnehager<br />
følger bak, rangert etter <strong>kommune</strong>ns nummerkode for kostnadssted.<br />
Kartleggingen har hatt som mål å avdekke asbestforekomster som kan innebære<br />
en eksponeringsrisiko for de ordinære brukerne av de respektive bygg. Oppmerksomheten<br />
har særlig vært rettet mot bygningsmaterialer av forholdsvis<br />
stor utbredelse (som f.eks. tak- og veggkledninger) og mot lokaliteter der<br />
tilstedeværelsen av asbest vil være særlig uheldig (ventilasjonsanlegg,<br />
aktivitetsrom, m.m.). Ved befaringen av de enkelte bygg har jeg hatt hjelp<br />
av en lokalkjent person utpekt av <strong>kommune</strong>ns driftsavdeling. Navnet på denne<br />
ledsageren er tatt med under beskrivelsen av de respektive bygg.<br />
Ved mange av byggene er det tatt prøver av bygningsmaterialer med usikker<br />
sammensetning. Disse prøvene har jeg analysert for asbest ved lysmikroskopi<br />
og om nødvendig også ved kombinert elektronmikroskopi/røntgenspektrometri.<br />
Prøvene fra de respektive bygg er gitt et prøvenummer og blir i rapporten<br />
beskrevet under rubrikkene med asbest eller uten asbest, alt etter analyseresultatet.<br />
Velkjente asbestholdige materialer, så som tradisjonell Eternit, er gjerne<br />
blitt identifisert og klassifisert uten nærmere prøvetaking og analyse. Også<br />
velkjente asbestfrie bygningsmaterialer (trepanel, sponplater, strietapet,<br />
mineralullisolasjon, betong, murpuss, osv.) er i de fleste tilfeller<br />
identifisert uten analyse. Tilstedeværelsen av slike kurante asbestfrie<br />
materialer er bare summarisk beskrevet i rapporten.
Asbest i kommunale bygg (Wedberg)<br />
Skoler og barnehager pr. 20.08.99<br />
Det kan ikke utelukkes at sporadiske eller godt skjulte asbestforekomster er<br />
oversett under byggbefaringene. Dette er et forhold som bør påaktes hvis det<br />
f.eks. skal foretas arbeider som innebærer inngrep i en bygningskonstruksjon.<br />
Skulle det ved slike anledninger avdekkes materialer av usikker<br />
sammensetning, og som ikke finnes beskrevet i denne rapporten, bør disse<br />
anses som mulig asbestholdige inntil forholdet er avklart gjennom kvalifisert<br />
analyse.<br />
På basis av asbestfunnene i de enkelte bygg har jeg vurdert risikoen for<br />
asbeststøvpåvirkning av byggets brukere med tilhørende behov for tiltak.<br />
Resultatene av disse vurderinger er kategorisert som følger:<br />
Risiko Betydning/behov for tiltak i berørte soner<br />
Ingen - Bygg klarert/ingen tiltak nødvendig.<br />
Meget liten - Rutinemessig utskifting/sanering av asbestholdige materialer.<br />
Liten - Begrensete sanerings- eller nøytraliseringstiltak anbefales.<br />
Moderat - Sanerings- eller nøytraliseringstiltak bør iverksettes<br />
ved første passende anledning (f.eks. under en naturlig<br />
stopp i virksomheten i bygget).<br />
Urovekkende - Sanering eller nøytralisering bør prioriteres. Bruk av<br />
verneutstyr kan være aktuelt i utsatte områder. Uberørte<br />
deler av bygg kan fortsatt brukes.<br />
Stor - Sanering eller nøytralisering nødvendig. Bruk av bygg<br />
bør begrenses. Verneutstyr bør benyttes i utsatte<br />
områder.<br />
For mange bygg er de generelle vurderingene ovenfor supplert med konkrete<br />
forslag til tiltak. Dette gjelder også bygg med lav risiko dersom kostnadene<br />
forbundet med de aktuelle tiltak anses å være moderate.<br />
Alt arbeid med asbestholdig materiale er underlagt forskrifter og skal<br />
utføres av kvalifisert personell. Asbestforskriftene er å finne i et hefte<br />
utgitt av Arbeidstilsynet (best. nr. 235). Heftet inneholder også nærmere<br />
informasjon om krav til merking av asbestmaterialer og om de formelle<br />
prosedyrer som skal følges når tiltak mot asbest skal iverksettes.<br />
De enkelte byggs asbeststatus, slik den presenteres i denne rapporten, var<br />
gjeldende på det aktuelle befaringstidspunktet (siste angitte befaringsdato).<br />
For mange bygg kommer det etterhvert til å bli gjennomført saneringstiltak<br />
som vil endre deres status. Disse endringene tas det sikte på å<br />
få registrert i tiden fremover, slikt at de aktuelle byggenes tilstandsbeskrivelse<br />
og risikogradering kan bli behørig justert.<br />
2
Asbest i kommunale bygg (Wedberg)<br />
Skoler og barnehager pr. 20.08.99<br />
Bygg nr. 0077 - <strong>Eidsvåg</strong> ungdoms<strong>skole</strong>.<br />
Byggeår: 1940 (brakke) og 1952.<br />
Befaringsdato: 091298.<br />
Ledsager ved befaring: I. Hatlebrekke.<br />
Fem materialprøver, hvorav en med påvist asbest.<br />
Materialer med asbest:<br />
- Kjemisal/3.etg.: Skap for gassbeholdere foret innvendig med 3mm asbestsement<br />
(prøve 2), festet med skruer.<br />
- Kjeller/fyrrom: Stål adkomstdør med indre asbestforing.<br />
Materialer uten asbest:<br />
- Loft: Rør og ekspansjonstank for radiatorvann isolert med hvit glassull<br />
m/papp og lerretsdekning (prøve 1). Aggregat for balansert ventilasjon<br />
med innerisolasjon av mineralull.<br />
- Kjeller/fyrrom: Takplater av gips (prøve 4). Eldre vannmagasin isolert<br />
med glassull, papp og lerret (prøve 5).<br />
- Lagerrom for kjemisal: Asbestfrie flammenett for gassbrennere (prøve 3) i<br />
skuff merket "Asbestnett".<br />
- Tilfl.rom: 4 stk Univent-aggregater med asbestfri innerisolasjon.<br />
- Bruksarealer, inkl. klasserom, korridor, gym.-sal, vaktmesterrom, keramikkovn:<br />
Asbestfrie materialer i tak, vegger og gulv (mur/betong dels<br />
m/strie, spaltet trepanel, plater av perforert trefiber og gips; vinylfliser,<br />
vinyl banebelegg og linoleum).<br />
Risiko for asbeststøveksponering: Meget liten/ingen.<br />
Anbefalte tiltak:<br />
Utskifting av asbestholdig foring i skap på kjemisal, eventuelt utskifting<br />
av skap. Fjerning av misvisende "Asbestnett"-skilt på utstyrsskuff.<br />
3
8.0 Kartlegging bedriftshelsetjenesten
Rapport fra kartlegging av helseplager hos ansatte, knyttet til<br />
inneklimaforhold ved <strong>Eidsvåg</strong> <strong>skole</strong> 2012<br />
<strong>Bergen</strong> <strong>kommune</strong> har bestemt seg for å gjøre en kartlegging av potensielle helseplager knyttet<br />
til inneklimaforhold ved bergen<strong>skole</strong>ne.<br />
Derfor er det sendt ut en elektronisk spørreundersøkelse for å kartlegge eventuelle helseplager<br />
hos ansatte ved alle <strong>skole</strong>r i <strong>Bergen</strong> <strong>kommune</strong>.<br />
Undersøkelsen kartlegger også forekomst av inneklimarelaterte faktorer som kan ha<br />
sammenheng med inneklimaforholdene ved <strong>skole</strong>n.<br />
Metode<br />
Spørreskjemaet er utviklet av Bedriftshelsetjenesten i <strong>Bergen</strong> <strong>kommune</strong> basert på tidligere<br />
erfaringer med inneklimaforhold. Undersøkelsen bygger på tilsvarende undersøkelser som er<br />
utviklet ved «Yrkesmedicinska kliniken» ved Regionssykehuset i Örebro, det såkalte<br />
Ørebroskjemaet.<br />
Kartleggingen har som mål å se mulige sammenhenger mellom plager og<br />
inneklimaforholdene på <strong>skole</strong>n, og det er derfor presisert at kun evt. symptomer som den<br />
ansatte tror har sammenheng med inneklimaforholdene på <strong>skole</strong>n, skal angis.<br />
Undersøkelsen retter seg i hovedsak mot luftveisplager og symptomer. I tillegg har de ansatte<br />
også blitt spurt om forekomst av mer generelle symptomer som svimmelhet, hodepine og<br />
unormal trøtthet. Sistnevnte symptomer kan man også finne som stressrelaterte plager, eller<br />
med andre årsaksforhold.<br />
Videre er det spurt om røykevaner og forekomst av astma og allergi. Dette fordi det er viktig å<br />
kjenne til når noen har plager fra luftveiene siden det kan gjøre en mer disponert for slike<br />
symptomer.<br />
Til sist er det spurt om forekomst av inneklimarelaterte faktorer på <strong>skole</strong>n. Dette er spørsmål<br />
omkring temperaturforhold, opplevelsen av kvaliteten på luften, statisk elektrisitet, støy,<br />
belysning og skitne / støvete lokaler.<br />
Funn<br />
Det er opplyst at det er 59 ansatte ved <strong>skole</strong>n. Av de ansatte ved <strong>skole</strong>n har 20 besvart<br />
spørreskjemaet. Det utgjør en svarprosent på 34 %.<br />
Yrkesfordeling<br />
Alle ansatte ved <strong>skole</strong>n har fått anledning til å besvare kartleggingen.<br />
Bedriftshelsetjenesten 2012<br />
1
Aldersfordeling<br />
Gjennomsnittsalder på de som har besvart undersøkelsen er 45 år med en aldersspredning på<br />
de ansatte fra 29 år til 64 år.<br />
Kjønn<br />
Det er 15 kvinner og 5 menn som har besvart undersøkelsen<br />
Helseplager / symptomer fra luftveiene<br />
De ansatte ble bedt om å angi på en skala fra 1 til 6 hvilke helseplager / symptomer<br />
vedkommende har som en mener har sammenheng med inneklimaforholdene på <strong>skole</strong>n.<br />
Verdien 1 angir ”ingen symptomer” og 6 angir ”svært sterke symptomer” på de<br />
følgende helseplagene:<br />
Antall ansatte<br />
18<br />
16<br />
14<br />
12<br />
10<br />
8<br />
6<br />
4<br />
2<br />
0<br />
Fordeling av helseplager/symptomer<br />
ved <strong>Eidsvåg</strong> <strong>skole</strong><br />
Rektor oppgir at ingen personer har sluttet ved <strong>skole</strong>n på grunn av helseproblemer relatert til<br />
inneklimaproblematikk, siste 5 år.<br />
Bedriftshelsetjenesten 2012<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
2
Ved å dele svaralternativene inn i to grupper, 1-3 med ingen eller mindre grad av symptomer,<br />
og 4-6 moderate til svært sterke symptomer er det følgende funn:<br />
Antall ansatte<br />
18<br />
16<br />
14<br />
12<br />
10<br />
8<br />
6<br />
4<br />
2<br />
0<br />
Forekomst av symptomer<br />
De ansatte ble spurt om når symptomene forekommer, på jobb, hjemme eller begge deler.<br />
Røykevaner<br />
Fordeling av helseplager/symptomer<br />
ved <strong>Eidsvåg</strong> <strong>skole</strong><br />
Fordeling av når eventuelle helseplager/<br />
symptomer opptrer ved <strong>Eidsvåg</strong> <strong>skole</strong><br />
Vet ikke; 2<br />
Begge deler; 8<br />
På jobb; 7<br />
Det ble spurt om den ansatte røyker (ja/nei). Av de som har svart oppgir en at de røyker.<br />
Bedriftshelsetjenesten 2012<br />
Ingen symptomer; 3<br />
verdi 1-3<br />
verdi 4-6<br />
3
Påvist astma og allergi<br />
Det ble spurt om de ansatte har påvist astma, allergi eller begge deler.<br />
Forekomst av inneklimarelaterte faktorer på <strong>skole</strong>n<br />
De ansatte ble bedt om å angi på en skala fra 1 til 6 hvilke inneklimarelaterte faktorer<br />
vedkommende opplever som en mener har sammenheng med inneklimaforholdene på <strong>skole</strong>n.<br />
Verdien 1 angir ”ingen forekomst” og 6 angir ”svært stor forekomst” på de følgende<br />
faktorene:<br />
Antall ansatte<br />
14<br />
12<br />
10<br />
8<br />
6<br />
4<br />
2<br />
0<br />
Fordeling av påvist allergi/astma<br />
ved <strong>Eidsvåg</strong> <strong>skole</strong><br />
Vet ikke; 1<br />
Påvist allergi; 4 Har ikke<br />
allergi/astma; 15<br />
Fordeling av opplevelse av inneklimafaktorer<br />
ved <strong>Eidsvåg</strong> <strong>skole</strong><br />
Bedriftshelsetjenesten 2012<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
4
Ved å dele svaralternativene inn i to grupper, 1-3 med ingen eller mindre grad av forekomst,<br />
og 4-6 moderate til svært stor forekomst, er det følgende funn:<br />
Antall ansatte<br />
16<br />
14<br />
12<br />
10<br />
8<br />
6<br />
4<br />
2<br />
0<br />
Vurdering<br />
Fordeling av opplevelse av inneklimafaktorer<br />
ved <strong>Eidsvåg</strong> <strong>skole</strong><br />
I alt 20 av 59 ansatte har besvart skjemaet. Dette utgjør en svarprosent på 34 %.<br />
Dette vurderes til å være en lav svarprosent.<br />
Det er symptomene hodepine og hyppige luftveisinfeksjoner som har høyest forekomst samlet<br />
sett på <strong>Eidsvåg</strong> <strong>skole</strong>. Deretter følger kløe, svie og irritasjon i øynene og unormal trøtthet.<br />
Av de ansatte angir 7 at symptomene forekommer på jobb, og 8 angir at de forekommer både<br />
på jobb og utenfor jobb. To vet ikke. Det er 3 som oppgir at de ikke har symptomer.<br />
Det er en av de som har besvart undersøkelsen som oppgir at de røyker.<br />
Av de som svarte er det 4 av de ansatte som har påvist allergi og en vet ikke. Det er 15 av de<br />
som svarte som oppgir at de ikke har hverken allergi eller astma.<br />
På spørsmål om hvor mange ansatte som har sluttet ved <strong>skole</strong>n på grunn av inneklimarelaterte<br />
helseproblemer, oppgir rektor at ingen personer har sluttet ved <strong>skole</strong>n på grunn av<br />
helseproblemer relatert til inneklimaproblematikk, siste 5 år.<br />
Bedriftshelsetjenesten 2012<br />
verdi 1-3<br />
verdi 4-6<br />
5
Når det gjelder de inneklimarelaterte faktorene er det opplevelsen av vekslende og ujevn<br />
temperatur og innestengt og dårlig luft som peker seg ut. Det er 14 av de ansatte som angir<br />
opplevelse av disse faktorene med samleverdi 4-6. Deretter følger for kaldt, opplevelse av tørr<br />
luft, støvete lokaler og støy. Symptomene de ansatte angir kan sees i sammenheng med<br />
luftkvalitet og støy.<br />
Det anbefales at <strong>skole</strong>n setter fokus på luftkvalitet, temperaturregulering og støy.<br />
Videre oppfølging<br />
Dersom de ansatte opplever forverrelse av allergisk luftveissykdom, økt hyppighet av<br />
luftveisinfeksjoner og irritasjonsplager i luftveiene, bør terskelen for å melde fra om dette,<br />
være lav. Meldingen om helseplager bør følges opp med tilretteleggende tiltak.<br />
Foruten sykmelding kan dette f. eks være midlertidig omplassering slik at en eksponering<br />
avbrytes. Dette bør i tilfellet vurderes individuelt fra person til person. Bedriftshelsetjenesten<br />
bistår gjerne i vurderingen av den ansattes helseplager.<br />
Bedriftshelsetjenesten 2012<br />
6
9.0 Merknader fra høringsrunde
10.0 Kildehenvisninger<br />
Ingen vedlegg
Change language
