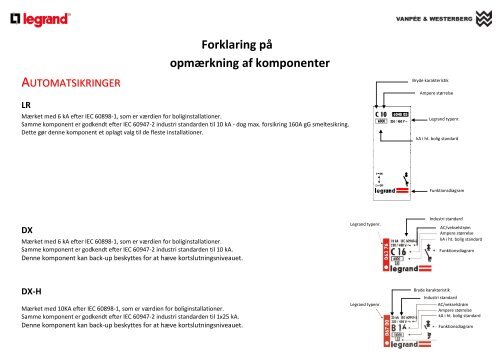

AUTOMATSIKRINGER<br />
LR<br />
<strong>Forklaring</strong> <strong>på</strong><br />
<strong>opmærkning</strong> <strong>af</strong> <strong>komponenter</strong><br />
Mærket med 6 kA efter IEC 60898-1, som er værdien for boliginstallationer.<br />
Samme komponent er godkendt efter IEC 60947-2 industri standarden til 10 kA - dog max. forsikring 160A gG smeltesikring.<br />
Dette gør denne komponent et oplagt valg til de fleste installationer.<br />
DX<br />
Mærket med 6 kA efter IEC 60898-1, som er værdien for boliginstallationer.<br />
Samme komponent er godkendt efter IEC 60947-2 industri standarden til 10 kA.<br />
Denne komponent kan back-up beskyttes for at hæve kortslutningsniveauet.<br />
DX-H<br />
Mærket med 10KA efter IEC 60898-1, som er værdien for boliginstallationer.<br />
Samme komponent er godkendt efter IEC 60947-2 industri standarden til 1x25 kA.<br />
Denne komponent kan back-up beskyttes for at hæve kortslutningsniveauet.<br />
Legrand typenr.<br />
Legrand typenr.<br />
Bryde karakteristik<br />
Ampere størrelse<br />
Legrand typenr.<br />
kA i ht. bolig standard<br />
Funktionsdiagram<br />
Industri standard<br />
AC/vekselstrøm<br />
Ampere størrelse<br />
kA i ht. bolig standard<br />
Funktionsdiagram<br />
Bryde karakteristik<br />
Industri standard<br />
AC/vekselstrøm<br />
Ampere størrelse<br />
kA i ht. bolig standard<br />
Funktionsdiagram
FEJLSTRØMSAFBRYDERE<br />
LR HPFI<br />
Mærket med 10 kA efter IEC 60008-1.<br />
- Test årligt ved tryk <strong>på</strong> testknap, hvis installeret under normale forhold<br />
- 230V installation <strong>på</strong> 400V komponent. Fase <strong>på</strong> klemme 4, N <strong>på</strong> N, og lus til klemme 6<br />
DX HPFI<br />
Mærket med 10 kA efter IEC 60008-1 som er værdien for HPFI.<br />
- Test årligt ved tryk <strong>på</strong> testknap, hvis installeret under normale forhold<br />
- 230V installation <strong>på</strong> 400V komponent. Fase <strong>på</strong> klemme 4, N <strong>på</strong> N, og lus til klemme 6<br />
Legrand typenr.<br />
Max. belastning<br />
Max. belastning<br />
Udløserstrøm<br />
kA iht. IEC 60008-1<br />
Pulserende DC<br />
Temperatur<br />
Termisk udkoblingsstrøm Temperatur<br />
Testknap<br />
Testknap<br />
Legrand typenr.<br />
Termisk udkoblingsstrøm<br />
kA iht. IEC 6008-1<br />
Industri standard<br />
Pulserende DC<br />
Udløserstrøm
KOMBINATIONSAFBRYDERE<br />
Kombinations<strong>af</strong>brydere 1P+N<br />
Mærket med 6 kA efter IEC 61008-1 som er værdien for boliginstallationer.<br />
Samme komponent er godkendt efter IEC 60947-2 industri standarden til 10 kA.<br />
Hvis man kan sænke forbruget i en tavle til 200A og derved placerer en 200A gG sikring, er det muligt at opnå beskyttelse for 25 kA, som vil dække de fleste tavler.<br />
- Test årligt ved tryk <strong>på</strong> testknappen, hvis installeret under normale forhold.<br />
Kombinations<strong>af</strong>brydere 4P<br />
Mærket med 6 kA efter IEC 61008-1, som er værdien for boliginstallationer.<br />
Samme komponent er godkendt efter IEC 60947-2 industri standarden til 10 kA.<br />
Hvis man kan sænke forbruget i en tavle til 200A og derved placerer en 200A gG sikring, er det muligt at opnå beskyttelse for 25 kA, som vil dække de fleste tavler.<br />
Da dette er en 4-pol komponent, kan N-lederen monteres enten i højre eller i venstre side.<br />
Legrand typenr. Udløserstrøm<br />
Spænding<br />
Ampere<br />
kA i ht.<br />
bolig standard<br />
Testknap<br />
Vekselspænding<br />
Testinterval<br />
Funktionsdiagram
Legrand MCB kA<br />
Bolig standard Industri Standard Industri Standard Industri Standard Industri Standard Industri Standard Industri Standard<br />
IEC 60898-1 IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2<br />
≤63AgG Sikring 160A gG Sikring >200A gG Sikring >250A gG Sikring >315A gG Sikring<br />
LR Automater 6kA 10kA 10kA<br />
DX Automater 6kA 00kA 100kA 40kA 10kA 10kA 10kA<br />
DX-H Automater ≤63A 1P + N 10kA 100kA 100kA 40kA 12,5kA 12,5kA 12,5kA<br />
DX-H Automater ≤63A 3P + N 10kA 100kA 100kA 40kA 12,5kA 12,5kA 12,5kA<br />
DX-H Automater >63A 2P 10kA 100kA 100kA 100kA 25kA 25kA 25kA<br />
DX-H Automater >63A 4P 10kA 100kA 100kA 100kA 16kA 16kA 16kA<br />
Legrand RCD kA<br />
RCD Standard RCD Standard RCD Standard RCD Standard RCD Standard RCD Standard RCD Standard<br />
IEC 60008-1 IEC 60008-1 IEC 60008-1 IEC 60008-1 IEC 60008-1 IEC 60008-1 IEC 60008-1<br />
≤63AgG Sikring 160A gG Sikring >200A gG Sikring >250A gG Sikring<br />
LR HPFI 10kA 16kA 10kA 10kA 10kA 10kA 10kA<br />
DX HPFI 10kA 50kA 15kA 10kA 10kA 10kA 10kA<br />
Legrand RCBO kA<br />
Bolig Standard Industri Standard Industri Standard Industri Standard Industri Standard Industri Standard Industri Standard<br />
IEC 61009-1 IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2<br />
≤63AgG Sikring ≤50A gG Sikring ≤125A gG Sikring ≤160A gG Sikring ≤200A gG Sikring ≤250A gG Sikring ≤315A gG Sikring<br />
Kombinations<strong>af</strong>brydere 1P + N 6kA 50kA 25kA 25kA 25kA 16kA 10kA<br />
Kombinations<strong>af</strong>brydere 4P 6kA 100kA 100kA 40kA 25kA 16kA 10kA
