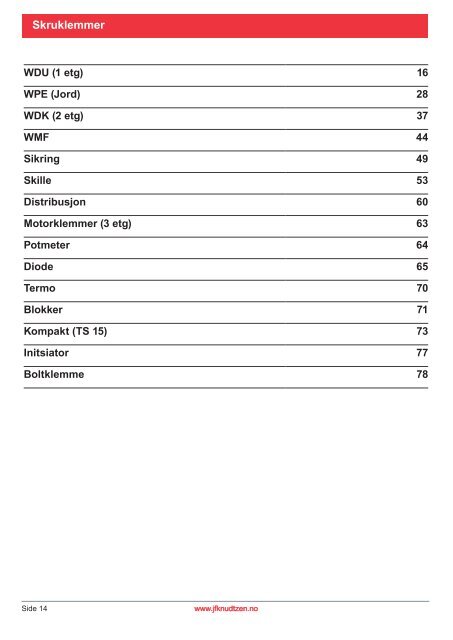

Skruklemmer

Skruklemmer

WDU (1 etg) 16

WPE (Jord) 28

WDK (2 etg) 37

WMF 44

Sikring 49

Skille 53

Distribusjon 60

Motorklemmer (3 etg) 63

Potmeter 64

Diode 65

Termo 70

Blokker 71

Kompakt (TS 15) 73

Initsiator 77

Boltklemme 78

Side 14 www.jfknudtzen.no


1 Kontakten

2 Lasken, også pluggbare

3 Enkel i bruk

Elektrisk og mekanisk funksjon holdes skilt.

• Klembøyle laget av herdet stål

• Strømskinnen av tinnbelagt kopper gir

lav gjennomgangsmotstad.

4

Sikker kontakt

• W-serien har elektrisk og mekanisk

funksjon skilt med klembøyle i stål og

strømskinne i kopper for lav gjennom

gangsmotstand.

• Vedlikeholdsfri kobling,

ingen ettertrekking.

• Vibrasjonssikker kobling, mange

W-terminaler er sertifisert for jernbane

bruk ihht EN61373

1

4

• Skru eller pluggbare lasker tilgjenglig.

• 2 til 32 polt lask for kundetilpassing,

avhenging av tverrsnitt og lasktype.

• Knekkbar pol for brolasking.

Vi tar forbehold om trykkfeil www.jfknudtzen.no

2

5

3

5

Sikker i bruk

• Takket være stort klemområde

ihht IEC 60947-1

• Tilpasset ledere fra 0,08 til 35mm2

• For tilkobling av en ledere per

koblingspunkt ihht IEC60999

3

3

• Kan montres og fjernes fra skinnen

fra begge sider av klemmen.

• Umistelig skrue.

• Føringshylse som gir støtte for

skrutrekkeren.

• Alle deler i kapslingen er umistelige.

• Utallige merkemuligheter.

Wemid isolasjonsmateriale

• Selvslukkende iflg UL 94: V0

• Temperatur stabil: 120 0C

• Krypstrømsikker : CTI > 600

• Kadmium-, fosfor- og halogenfri

flammebeskyttelse

• Uten giftige avgasser

Lik profil

• Samme fysiske mål for tversnitt fra

2,5…10mm 2

• Standardisert tilbehør for effektiv

logistikk

• Enkel planlegging

Standarder og direktiver

Sikkerheten ved Weidmüller klemmer er

ivaretatt igjennom

• Typetester ihht IEC 60947-7-1/-2/-3

• Weidmüllers eget test regime

• Nasjonale og internasjonale

godkjenninger

• ATEX godkjenninger

Side 15

Skruklemmer

WDU (1 etg)

WDU (1 etg)

Weidmüllers patenterte klembøyle prinsipp har

vist sin styrke gang på gang. Det er kjennetegnet

ved sin ekstremt høye kontakt- og uttrekkingskraft.

Helt vibrasjonssikker og komplett vedlikeholdsfri

- absolutt ingen ettertrekking - garantert!.

Side 16 www.jfknudtzen.no

WDU 1,5/ZZ 1.5mm 2 WDU 2,5 2.5mm 2

For fire tilkoblinger

Ved bruk av ATEX sertifiserte komponenter i eksplosjonsfarlig

område må installasjons veiledning

og oppgitte data for tilbehør tas hensyn til.

Bredde/Lengde/Høyde med TS35x7.5 mm 5.1 x 60 x 47 5.1 x 60 x 47

Maks strøm/maks tverrsnitt A/mm2 23 / 2,5 32 / 4

Tilkoblings tverrsnitt mm 2 0.13 ... 2.5 0.05 ... 4

Tekniske data IEC 60947-7-1 EEx e II EX T II 2 G D IEC 60947-7-1 EEx e II EX T II 2 G D

Måle data IEC UL CSA EN60079-7 IEC UL CSA EN60079-7

Merkespenning V 800 300 300 550 800 600 600 550

Merkestrøm A 17,5 10 10 15 24 25 20 21

Merke tverrsnitt mm 2 1.5 AWG 26 …12 AWG 26…12 1,5 2.5 AWG 30 …12 AWG 26…12 2,5

Målestøtspenning / Forurensningsgrad kV/- 8 / 3 8 / 3

Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 A1 / V-0 A3 / V-0

Godkjenninger Se vår web www.jfknudtzen.no for godkjenninger. Se vår web www.jfknudtzen.no for godkjenninger.

Leder tverrsnitt (H05V/H07V) Hovedklemme Ekstra klemme Hovedklemme Ekstra klemme

En / fler tråd mm2 0.5…2.5 / 0.5…2.5 0.5…2.5 / 1.5…2.5 0.5…4 / 1.5…4

En / fler tråd med endehylse mm 2 0.5…1.5 / 0.5…1.5 0.5…1.5 / 0.5…1.5 0.5…4 / 0.5…2.5

Tiltrekningsmoment område (Klemskrue) Nm 0.4…0.6 (M 2.5) 0.4…0.8 (M 2.5)

Avisolerings lengde / skrutrekkerblad mm / - 7 / 3.5 x 0.6 7 / 3.5 x 0.6 10 / 3.5 x 0.6

Kobling av 2 ledere med samme tverrsnitt

En / fler tråd mm 2 0.5…1.0 0.5…1.5

En / fler tråd med endehylse mm 2 0.5…1.0 / 0.5…0.75 0.5…1.5 / 0.5…1.5

Informasjon Maks 23A ved bruk av skrulask WQV For tverrsnitt 2.5 mm² anbefales endehylse med

krage varenummer: 3210133310, el nr 20 194 70

Bestillingsinformasjon

Type Ant Varenr El-nr Type Ant Varenr El-nr

Beige Wemid WDU 1,5/ZZ 100 3039103140 1268943 WDU 2,5 100 3039102000 1268800

Blå Wemid WDU 1,5/ZZ 100 3039103148 1268944 WDU 2,5 BL 100 3039102008 1268806

Informasjon Ved bruk av lask ZQV, reduseres merkespenningen

til 400V. Klemmen leveres i mange farger.

Tilbehør

Pluggbare lasker Type Ant Varenr El-nr Type Ant Varenr El-nr

2-polig ZQV 2,5N/2 60 3039169380 1269057 ZQV 2,5N/2 60 3039169380 1269057


ZQV 4-polig ZQV 2,5N/4 60 3039169382 1269059 ZQV 2,5N/4 60 3039169382 1269059



Skru lasker Type Ant Varenr El-nr Type Ant Varenr El-nr

2-polig WQV 2,5/2 50 3039105366 1268870 WQV 2,5/2 50 3039105366 1268870

3-polig WQV 2,5/3 50 3039105376 1268871 WQV 2,5/3 50 3039105376 1268871

WQV 4-polig WQV 2,5/4 50 3039105386 1268872 WQV 2,5/4 50 3039105386 1268872

10-polig WQV 2,5/10 20 3039105446 1268873 WQV 2,5/10 20 3039105446 1268873

Endeplate / skilleplate Type Ant Varenr El-nr Type Ant Varenr El-nr

Endeplate Beige Wemid WAP 2,5-10 50 3039105000 1268845 WAP 2,5-10 50 3039105000 1268845

Blå Wemid WAP 2,5-10 BL 50 3039105008 1268847 WAP 2,5-10 BL 50 3039105008 1268847

Skilleplate Beige Wemid WAP 16-35 WTW 2,5-10 20 3039105010 1268846 WAP 16-35 WTW 2,5-10 20 3039105010 1268846

Blå Wemid WAP 16-35 WTW 2,5-10 BL 20 3039105018 1268848 WAP 16-35 WTW 2,5-10 BL 20 3039105018 1268848

Informasjon

WDU (1 etg)

WDU (1 etg)







WDU 2,5N 2.5mm 2 WDU 2,5N/ZQV 2.5mm 2

Kompakt, for skrulask Kompakt, for pluggbar lask




Bredde/Lengde/Høyde med TS35x7.5 mm 5.1 x 44 x 37.5 5.1 x 44 x 37.5

Maks strøm/maks tverrsnitt A/mm2 32 / 4 32 / 4

Tilkoblings tverrsnitt mm 2 0.05 ... 4 0.05 ... 4

Tekniske data IEC 60947-7-1 EEx e II EX T II 2 G D IEC 60947-7-1


Merkespenning V 500 300 300 440 500 300 300

Merkestrøm A 24 10 10 21 24 20 20

Merke tverrsnitt mm 2 2.5 AWG 30 …12 AWG 26…12 2,5 2.5 AWG 30 …12 AWG 26…12





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4

En / fler tråd med endehylse mm 2 0.5…4 / 0.5…2.5 0.5…4 / 0.5…2.5


Avisolerings lengde / skrutrekkerblad mm / - 10 / 3.5 x 0.6 10 / 3.5 x 0.6


En / fler tråd mm 2 0.5…1.5 0.5…1.5


Informasjon For tverrsnitt 2.5 mm² anbefales endehylse med



For tverrsnitt 2.5 mm² anbefales endehylse med



Beige Wemid WDU 2,5N 100 3039102370 1268929 WDU 2,5N/ZQV 100 3039104080 1269208

Blå Wemid WDU 2,5N BL 100 3039102378 1268930 WDU 2,5N ZQV BL 100 3039104088 1269209


til 400V

Tilbehør


2-polig ZQV 2,5N/2 60 3039169380 1269057

3-polig ZQV 2,5N/3 60 3039169381 1269058

ZQV 4-polig ZQV 2,5N/4 60 3039169382 1269059

10-polig ZQV 2,5N/10 20 3039169388 1269065

20-polig ZQV 2,5N/20 20 3039190900 1209379


2-polig WQV 2,5/2 50 3039105366 1268870

3-polig WQV 2,5/3 50 3039105376 1268871

WQV 4-polig WQV 2,5/4 50 3039105386 1268872

10-polig WQV 2,5/10 20 3039105446 1268873


Endeplate Beige Wemid WAP WDU 2,5N/4N 50 3039106000 1268937 WAP WDU 2,5N/4N 50 3039106000 1268937

Blå Wemid WAP WDU 2,5N/4N BL 50 3039106008 WAP WDU 2,5N/4N BL 50 3039106008

Skilleplate Beige Wemid

Blå Wemid

Informasjon

Side 17


WDU (1 etg)

WDU (1 etg)







WDU 2,5/1,5/ZR 2.5mm 2 WDU 4 4mm 2

For tre tilkoblinger










Merkestrøm A 24 20 20 21 32 35 35 28

Merke tverrsnitt mm 2 2.5 AWG 30 …12 AWG 26…12 2,5 4 AWG 22 …10 AWG 26 …10 4


Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 A3 / A1 / V-0 A4 / V-0



En / fler tråd mm2 0.5…4 / 1.5…4 0.5…2.5 / 1.5…2.5 0.5…6 / 1.5…6

En / fler tråd med endehylse mm 2 0.5…4 / 0.5…2.5 0.5…1.5 / 0.5…1.5 0.5…6 / 0.5…4

Tiltrekningsmoment område (Klemskrue) Nm 0.4…0.6 (M 2.5) 0.5…1.0 (M 3)



En / fler tråd mm 2 0.5…1.5 0.5…2.5



til 400V.


Ved bruk av lask WQV observer maks

merkestrøm 41A.


Beige Wemid WDU 2,5/1,5/ZR 100 3039102470 1268931 WDU 4 100 3039102010 1268801

Blå Wemid WDU 2,5/1,5/ZR BL 100 3039102478 1268932 WDU 4 BL 100 3039102018 1268807

Informasjon Tilkobl(1.5mm²): UL/CSA 15A og CSA AWG 14 Ved bruk av lask ZQV, reduseres merkespenningen

til 400V.

Tilbehør


2-polig ZQV 2,5N/2 60 3039169380 1269057 ZQV 4N/2 60 3039175825 1265481


ZQV 4-polig ZQV 2,5N/4 60 3039169382 1269059 ZQV 4N/4 60 3039176262 1265483


20-polig ZQV 2,5N/20 20 3039190900 1209379 ZQV 4N/20 20 3039190902


2-polig WQV 2,5/2 50 3039105366 1268870 WQV 4/2 50 3039105196 1268860

3-polig WQV 2,5/3 50 3039105376 1268871 WQV 4/3 50 3039105456 1268874

WQV 4-polig WQV 2,5/4 50 3039105386 1268872 WQV 4/4 50 3039105366 1268875

10-polig WQV 2,5/10 20 3039105446 1268873 WQV 4/10 20 3039105206 1268861






Informasjon

WDU (1 etg)

WDU (1 etg)







WDU 4N 4mm 2 WDU 4/ZZ 4mm 2

Kompakt





Maks strøm/maks tverrsnitt A/mm 2 39 / 6 32 / 6


Tekniske data IEC 60947-7-1 IEC 60947-7-1 EEx e II



Merkestrøm A 32 10 10 27 32 30 30

Merke tverrsnitt mm 2 4 AWG 26 …12 AWG 26 …10 4 4 AWG 30 …10 AWG 30 …10 4





En / fler tråd mm 2 0.5…6 / 1.5…6 0.5…6 / 0.5…6

En / fler tråd med endehylse mm 2 0.5…4 / 0.5…4 0.5…4 / 0.5…4

Tiltrekningsmoment område (Klemskrue) Nm 0.5…1.0 (M 3) 0.5…0.8 (M 3.



En / fler tråd mm 2 0.5…1.5 0.5…1.5


Informasjon Godkjenning cURus 2 en ledere 1.5mm² må

trekkes til med 0.6Nm


Informasjon


Beige Wemid WDU 4N 100 3039104260 1269151 WDU 4/ZZ 100 3039190506 1209364

Blå Wemid WDU 4N BL 100 3039104268

Tilbehør


2-polig ZQV 4N/2 60 3039175825 1265481

3-polig ZQV 4N/3 60 3039176263 1265482

ZQV 4-polig ZQV 4N/4 60 3039176262 1265483

10-polig ZQV 4N/10 20 3039175826 1265484

20-polig ZQV 4N/20 20 3039190902


2-polig

3-polig

WQV 4-polig

10-polig


Endeplate Beige Wemid WAP WDU 2,5N/4N 50 3039106000 1268937

Blå Wemid WAP WDU 2,5N/4N BL 50 3039106008


Blå Wemid

Informasjon

Side 19


WDU (1 etg)

WDU (1 etg)







WDU 4/ZR 4mm 2 WDU 6 6mm 2

Kompakt




Bredde/Lengde/Høyde med TS35x7.5 mm 6.1 x 63.5 x 53.5 7.9 x 60 x 47



Tekniske data IEC 60947-7-1 IEC 60947-7-1 EEx e II EX T II 2 G D



Merkestrøm A 32 30 30 41 50 50 36






En / fler tråd mm 2 0.5…6 / 0.5…6 0.5…10 / 1.5…10


Tiltrekningsmoment område (Klemskrue) Nm 0.5…0.8 (M 3) 0.8…1.6 (M 3.5)



En / fler tråd mm 2 0.5…1.5 0.5…2.5


Informasjon Ved bruk av lask WQV observer maks



Informasjon


Beige Wemid WDU 4/ZR 100 3039190514 WDU 6 100 3039102020 1268802

Blå Wemid WDU 6 BL 100 3039102028 1268808

Tilbehør


2-polig ZQV 4N/2 60 3039175825 1265481

3-polig ZQV 4N/3 60 3039176263 1265482

ZQV 4-polig ZQV 4N/4 60 3039176262 1265483

10-polig ZQV 4N/10 20 3039175826 1265484

20-polig ZQV 4N/20 20 3039190902


2-polig WQV 6/2 50 3039105236 1268863

3-polig WQV 6/3 50 3039105476 1268876

WQV 4-polig WQV 6/4 50 3039105486 1268877

10-polig WQV 6/10 20 3039105226 1268862


Endeplate Beige Wemid WAP WDU/WTR4/ZR 50 3039190507 WAP 2,5-10 50 3039105000 1268845

Blå Wemid WAP 2,5-10 BL 50 3039105008 1268847

Skilleplate Beige Wemid WAP 16-35 WTW 2,5-10 20 3039105010 1268846

Blå Wemid WAP 16-35 WTW 2,5-10 BL 20 3039105018 1268848

Informasjon

WDU (1 etg)

WDU (1 etg)





- absolutt ingen ettertrekking - garantert!





WDU 10 10mm 2 WDU 10 ZR 10mm 2

Bredde/Lengde/Høyde med TS35x7.5 mm 9.9 x 60 x 47 9.9 x 70 x 49.5



Ekstra tilkobling oppe til høyre (4mm2)




Merkestrøm A 57 65 65 50 57 65 65

Merke tverrsnitt mm 2 10 AWG 18 …6 AWG 16 …6 10 10 AWG 16 …6 AWG 16 …6


Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 B6 / V-0 B6 / A4 / V-0



En / fler tråd mm2 1.5…16 / 1.5…16 1.5…16 / 1.5…16 0.5…6 / 1.5…4

En / fler tråd med endehylse mm 2 1.5…6 / 1.5…16 1.6…16 / 1.5…16 0.5…4 / 0.5…4

Tiltrekningsmoment område (Klemskrue) Nm 1.2…2.4 (M 4) 1.2…2.4 (M 4)



En / fler tråd mm 2 1…6 1…6

En / fler tråd med endehylse mm 2 1…6 / 1…6 1…6 / 1…6

Informasjon Ved bruk av lask WQV observer maks



10mm 2

4mm 2

10mm 2

Ved bruk av lask WQV observer maks

merkestrøm 76A


Beige Wemid WDU 10 50 3039102030 1268803 WDU 10/ZR 50 3039104240 1270005

Blå Wemid WDU 10 BL 50 3039102038 1268809 WDU 10/ZR BL 50 3039104248

Informasjon Ekstra tilkobling høyre side 4mm 2 .

ATEX godkjenning under arbeid

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 10/2 50 3039105256 1268865 WQV 10/2 50 3039105256 1268865

3-polig WQV 10/3 50 3039105496 1268878 WQV 10/3 50 3039105496 1268878

WQV 4-polig WQV 10/4 50 3039105506 1268879 WQV 10/4 50 3039105506 1268879

10-polig WQV 10/10 20 3039105246 1268864 WQV 10/10 20 3039105246 1268864


Endeplate Beige Wemid WAP 2,5-10 50 3039105000 1268845

Blå Wemid WAP 2,5-10 BL 50 30 3039105008 1268847



Informasjon Endeplate er integrert i klemmen

Side 21


WDU (1 etg)

WDU (1 etg)







WDU 16 16mm 2 WDU 16 ZA 16mm 2







Med tapp for stabil sammenkobling




Merkestrøm A 76 85 85 66 76 85 85 66



Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 B7 / V-0 B7 / V-0



En / fler tråd mm 2 1.5…16 / 1.5…25 1.5…16 / 1.5…25





En / fler tråd mm 2 1.5…6 1.5…6


Informasjon


Informasjon


Beige Wemid WDU 16 50 3039102040 1268804 WDU 16 ZA 50 3039102890

Blå Wemid WDU 16 BL 50 3039102048 1268810 WDU 16 ZA BL 50 3039102898

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 16/2 50 3039105326 1268868 WQV 16/2 50 3039105326 1268865

3-polig WQV 16/3 50 3039105516 1268880 WQV 16/3 50 3039105516 1268880


10-polig WQV 16/10 10 3039105336 1268869 WQV 16/10 10 3039105336 1268869


Endeplate Beige Wemid

Blå Wemid



Informasjon Bruk endestopper WEW 35/1

WDU (1 etg)

WDU (1 etg)







WDU 16N 16mm 2 WDU 35 35mm 2




Bredde/Lengde/Høyde med TS35x7.5 mm 12 x 60 x 47 16 x 60 x 63



Tekniske data IEC 60947-7-1 IEC 60947-7-1 EEx e II EX T II 2 G D



Merkestrøm A 76 70 70 125 150 120 109

Merke tverrsnitt mm 2 16 AWG 14 …6 AWG 14 …6 35 AWG 12 …1 AWG 12 …2 35





En / fler tråd mm 2 1.5…16 / 1.5…25 2.5…16 / 2.5…50





En / fler tråd mm 2 1.5…4 2.5…10 / 16…16


Informasjon 25mm² fler tråd må tiltrekkes med 2.2Nm 50mm² må tiltrekkes med 4Nm



Beige Wemid WDU 16N 50 3039103610 1268813 WDU 35 40 3039102050 1268805

Blå Wemid WDU 16N BL 50 3039103618 1268814 WDU 35 BL 40 3039102058 1268811

Informasjon Kompakt utførelse

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 16N/2 50 3039163656 1270997 WQV 35/2 50 3039105306 1268866

3-polig WQV 16N/3 50 3039163657 1270998 WQV 35/3 50 3039105536 1268882

WQV 4-polig WQV 16N/4 50 3039163658 1270999 WQV 35/4 50 3039105546 1268883

10-polig WQV 35/10 10 3039105316 1268867



Blå Wemid

Skilleplate Beige Wemid WTW EN 20 3039105880 1268915 WAP 16-35 WTW 2,5-10 20 3039105010 1268846

Blå Wemid WAP 16-35 WTW 2,5-10 BL 20 3039105018 1268848

Informasjon Bruk endestopper WEW 35/1

Side 23


WDU (1 etg)

WDU (1 etg)







WDU 35N 35mm 2 WDU 50N 50mm 2




Bredde/Lengde/Høyde med TS35x7.5 mm 16 x 66 x 51 18.5 x 70 x 70


Tilkoblings tverrsnitt mm 2 2.5 ... 50 10 ... 70

Tekniske data IEC 60947-7-1 IEC 60947-7-1 EEx e II EX II 2 G D



Merkestrøm A 125 150 10 150 150 150 126

Merke tverrsnitt mm 2 35 AWG 12 …1 AWG 12 …2 50 AWG 10 …1/0 AWG 8 …1/0 50





En / fler tråd mm2 2.5…16 / 2.5…50 10…16 / 10…70

En / fler tråd med endehylse mm 2 2.5…35 / 2.5…35 10…50 / 10…50

Tiltrekningsmoment område (Klemskrue) Nm 4.0…5.0 (M 6) 3.5…6.0 (sekskant) (M6)

Avisolerings lengde / skrutrekkerblad mm / - 18 / 6.5 x 1.2 24 / S4 (DIN 6911)


En / fler tråd mm 2 2.5…6 /6…16

En / fler tråd med endehylse mm 2 2.5…6 / 2.5…6 6…16 / 6…16

Informasjon



Beige Wemid WDU 35N 20 3039104040 1270066 WDU 50N 10 3039182084 1269454

Blå Wemid WDU 35N BL 20 3039104048 1270065 WDU 50N BL 10 3039182085 1269455

Informasjon Kompakt utførelse Kompakt utførelse

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 35N/2 50 3039107920 WQV 50N/2 10 3039183406 1269186

3-polig WQV 35N/3 50 3039107930 1270039 WQV 50N/3 10 3039183407 1269187

WQV 4-polig WQV 35N/4 50 3039107940 WQV 50N/4 10 3039183408 1269188

10-polig



Blå Wemid

Skilleplate Beige Wemid WTW EN 20 3039105880 1268915

Blå Wemid

Informasjon Bruk endestopper WEW 35/1 Kan leveres med hjelpe/styreledertilkobling

WZAD. Bruk endestopper WEW 35/1.

WDU (1 etg)

WDU (1 etg)










WDU 70N 70mm 2 WDU 70/95 95mm 2

Bredde/Lengde/Høyde med TS35x7.5 mm 20.5 x 75 x 86 27 x 132 x 108


Tilkoblings tverrsnitt mm 2 10 … 95 13.3 … 120

Leder kan legges inn fra toppen




Merkestrøm A 192 175 205 167 232 175 205 202

Merke tverrsnitt mm2 70 AWG 6 …3/0 AWG 8 …2/0 70 95 AWG 6 …2/0 AWG 6 …2/0 95





En / fler tråd mm2 10…16 / 10…95 16…16 / 16…120


Tiltrekningsmoment område (Klemskrue) Nm 6.0…12 (sekskant) (M8) 6.0…12 (sekskant) (M8)

Avisolerings lengde / skrutrekkerblad mm / - 22 / S6 (DIN 6911) 30 / S6 (DIN 6911)


En / fler tråd mm 2 6…16 / 10…25 16…16 / 16…35


Informasjon 70 og 120mm² må tiltrekkes med min. 10Nm



Beige Wemid WDU 70N 10 4439951219 1268858 WDU 70/95 10 3039102460 1268933

Blå Wemid WDU 70N BL 10 4439951242 1265491 WDU 70/95 BL 10 3039102468 1268934

Informasjon Kompakt utførelse

Tilbehør


ZQV

2-polig

3-polig

4-polig

10-polig

20-polig


2-polig WQV 70N/2 5 4439951224 WQV 70/95/2 5 3039106350

3-polig WQV 70N/3 5 4439951225 WQV 70/95/3 5 3039106360

WQV 4-polig

10-polig

WQV 70N/4 5 3039953129



Blå Wemid


Blå Wemid

Informasjon Hjelpe/styreledertilkobling WZAD 3039951228.

Bruk endestopper WEW 35/1.


Side 25


WDU (1 etg)

WDU (1 etg)










WDU 95N/120N 120mm 2 WDU 120/150 150mm 2



Tilkoblings tverrsnitt mm 2 16 … 150 33.63 … 150

Leder kan legges inn fra toppen




Merkestrøm A 269 228 220 243 309 225 285 234

Merke tverrsnitt mm 2 120 AWG 4...kcmil250 AWG 4 …4/0 120 150 AWG 2 …250 kcmil AWG 2 …250 kcmil 150





En / fler tråd mm2 16…16 / 16…150 16...16/ 35…150


Tiltrekningsmoment område (Klemskrue) Nm 12…20 (sekskant) (M10) 10…20 (sekskant) (M10)



En / fler tråd mm 2 10…16 / 10...35 / 35…70


Informasjon



Beige Wemid WDU 95N/120N 5 3039182055 1269456 WDU 120/150 10 3039102450 1268935

Blå Wemid WDU 95N/120N BL 5 3039182056 WDU 120/150 BL 10 3039102458 1268936

Informasjon Kompakt utførelse.

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 95N/120N/2 5 3039182689 1269189 WQV 120/2 5 3039106330

3-polig WQV 95N/120N/3 5 3039182690 1269190 WQV 120/3 5 3039106340

WQV 4-polig WQV 95N/120N/4 5 3039182691 1269191

10-polig

Endeplate / skilleplate Type Ant Varenr El-nr


Blå Wemid


Blå Wemid

Informasjon Bruk endestopper WEW 35/1. Bruk endestopper WEW 35/1.

WDU (1 etg)

WDU (1 etg)









Bredde/Lengde/Høyde med TS35x7.5 mm 36 x 100 x 131.5

Maks strøm/maks tverrsnitt A/mm2 415 / 240

Tilkoblings tverrsnitt mm 2 70 … 240

WDU 240 240mm 2

Tekniske data IEC 60947-7-1 EEx e II EX T II 2 G D

Måle data IEC UL CSA EN60079-7

Merkespenning V 1000 600 600 750

Merkestrøm A 415 380 380 300

Merke tverrsnitt mm 2 240 AWG 00…500 MCM AWG 00... 500 MCM 240

Målestøtspenning / Forurensningsgrad kV/- 8 / 3

Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 B15 / V-0

Godkjenninger Se vår web www.jfknudtzen.no for godkjenninger.

Leder tverrsnitt (H05V/H07V) Hovedklemme Ekstra klemme

En / fler tråd mm 2 / 70…240

En / fler tråd med endehylse mm 2 70…240 / 70…185

Tiltrekningsmoment område (Klemskrue) Nm 12…20 (sekskant) (M10)

Avisolerings lengde / skrutrekkerblad mm / - 40 / S8 (DIN 6911)


En / fler tråd mm 2 / 35…95

En / fler tråd med endehylse mm 2 50…95 / 35…50

Informasjon


Type Ant Varenr El-nr

Beige Wemid WDU 240 2 3039180278 1269163

Blå Wemid WDU 240 BL 2 3039182221

Informasjon ELPF WDU 240 adapter 1269168

Tilbehør

Pluggbare lasker Type Ant Varenr El-nr

2-polig

3-polig

ZQV 4-polig

10-polig

20-polig

Skru lasker Type Ant Varenr El-nr

2-polig WQB 240/2 5 3039180279 1269165

3-polig WQB 240/3 5 3039180280 1269166

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon WZAD styrestrømtilkobling 1269167.



Side 27


WPE (Jord)

WPE (Jord)

Jordklemmene fra 2,5mm2 til 10mm2 har samme

mål og bruker samme tilbehør. Kan også brukes

som endestopper (ikke WDK/PE). Merkespenningen

og målestøtspenningen endres ikke når

en jordklemme monteres ved siden av en vanlig

klemme av samme type og størrelse.


WPE 1,5/ZZ 1.5mm 2 WPE 2,5 2.5mm 2

For fire tilkoblinger




PE


Maks strøm/maks tverrsnitt A/mm2 / 2.5 / 4

Tilkoblings tverrsnitt mm2 0.13 ... 2.5 0.05 ... 4



Merkespenning V 800 800

Merkestrøm A

Merke tverrsnitt mm 2 1.5 AWG 26 …14 AWG 26 …14 1.5 2.5 AWG 30 …12 AWG 30 …12 2.5





En / fler tråd mm 2 0.5…2.5 / 1.5…2.5 0.5…4 / 1.5…4

En / fler tråd med endehylse mm 2 0.5…1.5 / 0.5…1.5 0.5…4 / 0.5…2.5




En / fler tråd mm 2

En / fler tråd med endehylse mm 2

Informasjon Kortslutningsstrøm er 180A (1.5mm²). Tiltrekkingsmoment

for festeskrue til skinne 0.4-0.8 Nm (M 2.5)


Kortslutningsstrøm er 300A (2.5mm²). Tiltrekkingsmoment



Grønn/gul Wemid WPE 1,5/ZZ 100 3039101650 1268823 WPE 2,5 100 3039101000 1268815

Informasjon Merkespenning er iforhold til tilstøtende klemme Merkespenning er iforhold til tilstøtende klemme

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon

WPE (Jord)

WPE (Jord)








WPE 2,5N 2.5mm 2 WPE 2,5/1,5/ZR 2.5mm 2

For tre tilkoblinger



og oppgitte data for tilbehør tas hensyn til. PE

2.5mm

PE

2

Bredde/Lengde/Høyde med TS35x7.5 mm 5.1 x 54 x 37.5 5.1 x 60 x 47

Maks strøm/maks tverrsnitt A/mm 2 / 4 / 4





Merkestrøm A






En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4 0.5…2.5 / 1.5…2.5

En / fler tråd med endehylse mm 2 0.5…4 / 0.5…2.5 0.5…4 / 0.5…2.5 0.5…1.5 / 0.5…1.5






Informasjon Kortslutningsstrøm er 300A (2.5mm²). Tiltrekkingsmoment



1.5mm 2

1.5mm 2

Kortslutningsstrøm er 300A (2.5mm²). Tiltrekkingsmoment



Grønn/gul Wemid WPE 2,5N 100 3039101620 1269148 WPE 2,5/1,5/ZR 100 3039101640 1268822


Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig


Endeplate Beige Wemid WAP WDU 2,5N/4N 50 3039106000 1268937 WAP 2,5-10 50 3039105000 1268845

Blå Wemid


Blå Wemid

Informasjon

Side 29


WPE (Jord)

WPE (Jord)








WPE 4 4mm 2 WPE 4N 4mm 2



og oppgitte data for tilbehør tas hensyn til. PE PE

Bredde/Lengde/Høyde med TS35x7.5 mm 6.1 x 56 x 47 6.1 x 44 x 38.5






Merkestrøm A

Merke tverrsnitt mm 2 4 AWG 22 …10 AWG 26 …10 4 4 AWG 26 …10 AWG 26 … 10





En / fler tråd mm2 0.5…6 / 0.5…6 0.5…6 / 1.5…6

En / fler tråd med endehylse mm2 0.5…6 / 0.5…4 0.5…4 / 0.5…4




En / fler tråd mm2 En / fler tråd med endehylse mm2 Informasjon Kortslutningsstrøm er 480A (4mm²). Tiltrekkingsmoment

for festeskrue til skinne 0.5-0.8 Nm (M 3)

Kortslutningsstrøm er 480A (4mm²)



Grønn/gul Wemid WPE 4 100 3039101010 1268816 WPE 4N 100 3039104270 1269149


Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig


Endeplate Beige Wemid WAP WDU 2,5N/4N 50 3039106000 1268937

Blå Wemid


Blå Wemid

Informasjon

WPE (Jord)

WPE (Jord)








WDK 2,5 PE 2.5mm 2 WDK 4N PE 4mm 2



og oppgitte data for tilbehør tas hensyn til. PE PE

Bredde/Lengde/Høyde med TS35x7.5 mm 5.1 x 69.5 x 63 6.1 x 60.7 x 64.1



Tekniske data IEC 60947-7-2 EEx e II EX T II 2 G D 0.13 ... 6



Merkestrøm A

Merke tverrsnitt mm 2 2.5 AWG 30 …12 AWG 26 …12 2.5 4 AWG 26 …10 AWG 26 …10 4





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…6 / 1.5…6

En / fler tråd med endehylse mm 2 0.5…4 / 0.5…2.5 0.5…4 / 0.5…4






Informasjon Kortslutningsstrøm er 300A (2.5mm²) Kortslutningsstrøm er 480A (4mm²)



Grønn/gul Wemid WDK 2,5 PE 100 3039103630 1270792 WDK 4N PE 100 3039104192 1270037


Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig


Endeplate Beige Wemid WAP WDK 2,5 20 3039105910 1268910 WAP WDK 2,5/4N 20 3039108400 1270038

Blå Wemid


Blå Wemid

Informasjon

Side 31


WPE (Jord)

WPE (Jord)








WPE 6 6mm 2 WPE 10 10mm 2




PE PE


Maks strøm/maks tverrsnitt A/mm2 / 10 / 16

Tilkoblings tverrsnitt mm2 0.08 ... 10 1.31 ... 16




Merkestrøm A

Merke tverrsnitt mm 2 6 AWG 22 … 8 AWG 20 … 8 6 10 AWG 16 … 6 AWG 16 … 6 10


Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 A5 / V-0 B6 / V-0



En / fler tråd mm 2 0.5…10 / 1.5…10 1.5…16 / 1.5…16







Informasjon Kortslutningsstrøm er 720A (6mm²). Tiltrekkingsmoment



Kortslutningsstrøm er 1200A (10mm²). Tiltrekkingsmoment



Grønn/gul Wemid WPE 6 50 3039101020 1268817 WPE 10 50 3039101030 1268818


Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon Ekstern kam lask mot N klemme (Blå WDU) for TN

C fordelernett 1270989

WPE (Jord)

WPE (Jord)








WPE 16 16mm 2 WPE 16N 16mm 2




PE PE

Bredde/Lengde/Høyde med TS35x7.5 mm 11.9 x 56 x 63 12 x 56 x 47






Merkestrøm A

Merke tverrsnitt mm 2 16 AWG 14 … 4 A WG 14 … 6 16 16 AWG 14 … 6 AWG 14 … 6





En / fler tråd mm 2 1.5…16 / 1.5…25 1.5…16 / 1.5…25














Informasjon Merkespenning er iforhold til tilstøtende klemme Merkespenning er iforhold til tilstøtende klemme.

25mm² fler tråd må tiltrekkes med 2.2Nm

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon Ekstern kam lask (PEN) mot N klemme (Blå WDU)

for TN C fordelernett 1270984

Internlask, laskeåpning på gul side For PEN-bro

i bruk med WQV 16N legges jordleder mellom PE

og fase 1270988

Side 33


WPE (Jord)

WPE (Jord)








WPE 35 35mm 2 WPE 35N 35mm 2




PE PE







Merkestrøm A

Merke tverrsnitt mm 2 35 AWG 12 … 1 AWG 12 … 2 35 35 AWG 12 … 1/0 AWG 12 … 2





En / fler tråd mm 2 2.5…16 / 2.5…50 2.5…16 / 2.5…50







Informasjon Kortslutningsstrøm er 4200A (35mm2). Tiltrekkingsmoment







Informasjon Merkespenning er iforhold til tilstøtende klemme Merkespenning er iforhold til tilstøtende klemme.

Kompakt utførelse.

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon Ekstern kam lask (PEN) Bruk skinnetykkelse (stål)

1.5mm for 35mm² og 2.3mm for 50mm² 1270986

Bruk skinnetykkelse (stål) 1.5mm for 35mm² og

2.3mm for 50mm² 1270985

WPE (Jord)

WPE (Jord)








WPE 50N 70mm 2 WPE 70N 70mm 2




PE PE



Tilkoblings tverrsnitt mm2 10 ... 70 10 ... 95




Merkestrøm A

Merke tverrsnitt mm 2 50 AWG 10 … 1 AWG 10 … 1 50 70 AWG 6 … 2/0 AWG 6 … 2/0 70





En / fler tråd mm 2 10…16 / 10…70 10…16 / 10…95


Tiltrekningsmoment område (Klemskrue) Nm 4.0…6 (M6) 8.0…10 (sekskant) (M8)









Grønn/gul Wemid WPE 50N 10 3039184604 1270061 WPE 70N 10 4439951220 1270967

Informasjon Merkespenning er iforhold til tilstøtende klemme

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon Intern lask (PEN) 4439952584

Side 35


WPE (Jord)

WPE (Jord)








WPE 70/95 95mm 2 WPE 120/150 120mm 2

Leder kan legges inn fra toppen Leder kan legges inn fra toppen




PE PE







Merkestrøm A

Merke tverrsnitt mm 2 95 AWG 6 … 2/0 AWG 6 … 2/0 95 120 AWG 2 … 250 kcmil AWG 2 … 250 kcmil 120





En / fler tråd mm 2 16…16 / 16…120 / 35…150


Tiltrekningsmoment område (Klemskrue) Nm 6.0…12 (sekskant) (M8) 10…20 (sekskant) (M10)






for festeskrue til skinne 3.0-6.0 Nm (M6)



for festeskrue til skinne 3.0-6.0 Nm (M6)


Grønn/gul Wemid WPE 70/95 10 3039103730 1270966 WPE 120/150 10 3039101970 1270965

Informasjon Merkespenning er iforhold til tilstøtende klemme.

95 og 120 mm² må tiltrekkes min. 10 Nm

Merkespenning er iforhold til tilstøtende klemme

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon Intern lask (PEN) Bruk kobberskinne i tykkelse

2.3mm for 70-120mm²

Intern lask (PEN) Bruk kobberskinne, tykkelse

2.3mm for 70-150mm²

WDK (2 etg)

WDK (2 etg)







WDK 1,5/R3,5 1.5mm 2 WDK 2,5/ZQV 2.5mm 2

For pluggbar lask




Bredde/Lengde/Høyde med TS35x7.5 mm 3.5 x 46.5 x 38.5 5.1 x 65.4 x 63

Maks strøm/maks tverrsnitt A/mm 2 16 / 1.5 32 / 4

Tilkoblings tverrsnitt mm 2 0.13 ... 1.5 0.05 ... 4

Tekniske data IEC 60947-7-1 EEx e II IEC 60947-7-1 EEx e II EX T II 2 G D



Merkestrøm A 16 10 10 15 24 20 25

Merke tverrsnitt mm 2 1.5 AWG 26 …14 AWG 26…16 1,5 2.5 AWG 30 …12 AWG 26…12





En / fler tråd mm 2 0.5…1.5 / 1.5…1.5 0.5…4 / 1.5…4


Tiltrekningsmoment område (Klemskrue) Nm 0.3 (M 2) 0.4…0.6 (M 2.5)



En / fler tråd mm 2 0.5…0.75 0.5…1.5






Beige Wemid WDK 1,5//R3,5 100 3039175329 1203872 WDK 2,5/ZQV 100 3039104110 1270090

Blå Wemid WDK 2,5/ZQV BL 100 3039104118 1270089


til 400V

Tilbehør


2-polig ZQV 2,5N/2 60 3039169380 1269057

3-polig ZQV 2,5N/3 60 3039169381 1269058

ZQV 4-polig ZQV 2,5N/4 60 3039169382 1269059

10-polig ZQV 2,5N/10 20 3039169388 1269065

20-polig ZQV 2,5N/20 20 3039190900 1209379


2-polig

3-polig

WQV 4-polig

10-polig


Endeplate Beige Wemid WAP WDK 2,5 20 3039105910 1268910

Blå Wemid WAP WDK 2,5 BL 20 3039105918 1268911

Skilleplate Beige Wemid WTW EN 20 3039105880 1268915

Blå Wemid

Informasjon

Side 37


WDK (2 etg)

WDK (2 etg)







WDK 2,5 2.5mm 2 WDK 2,5 - 800V 2.5mm 2

For skrulask For skrulask Q









Merkespenning V 400 300 300 275 800 440

Merkestrøm A 24 20 10 21 24 24

Merke tverrsnitt mm 2 2.5 AWG 30 …12 AWG 26…12 2,5 2.5 2,5





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4





En / fler tråd mm 2 0.5…1.5 0.5…1.5






Beige Wemid WDK 2,5 100 3039102150 1268900 WDK 2,5/EX 100 3039102910

Blå Wemid WDK 2,5 BL 100 3039102158 1267208

Informasjon Kan leveres i mange farger For skrulask Q.

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 2,5/2 50 3039105366 1268870 Q 2 AKZ 4SS 50 3035036900

3-polig WQV 2,5/3 50 3039105376 1268871 Q 3 AKZ 4SS 50 3035036910

WQV 4-polig WQV 2,5/4 50 3039105386 1268872

10-polig WQV 2,5/10 20 3039105446 1268873 Q 10 AKZ 4SS 20 3035036930 1268675


Endeplate Beige Wemid WAP WDK 2,5 20 3039105910 1268910 WAP WDK 2,5 20 3039105910 1268910

Blå Wemid WAP WDK 2,5 BL 20 3039105918 1268911 WAP WDK 2,5 BL 20 3039105918 1268911

Skilleplate Beige Wemid WTW EN 20 3039105880 1268915 WTW EN 20 3039105880 1268915

Blå Wemid

Informasjon

WDK (2 etg)

WDK (2 etg)







WDK 2,5 V 2.5mm 2 WDK 2,5 DU-PE 2.5mm 2

Begge etg sammenkoblet Nedre etg jordet til skinne




Bredde/Lengde/Høyde med TS35x7.5 mm 5.1 x 69.5 x 63 5.1 x 69.5 x 63



Tekniske data IEC 60947-7-1 EEx e II EX T II 2 G D IEC 60947-7-1 (7-2) EEx e II EX T II 2 G D



Merkestrøm A 24 20 10 21 24 20 10 21

Merke tverrsnitt mm 2 2.5 AWG 30 …12 AWG 26…12 2,5 2.5 AWG 30 …12 AWG 26…12 2,5





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4





En / fler tråd mm 2 0.5…1.5 0.5…1.5





For tverrsnitt 2.5 mm² anbefales endehylse med



Beige Wemid WDK 2,5 V 100 3039102230 1268904 WDK 2,5 DU-PE 100 3039103640 1265441

Blå Wemid WDK 2,5 V BL 100 3039102238

Informasjon Begge etasjer sammenkoblet.

Kan leveres i mange farger

Nedre etasje jordet til skinne.

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 2,5/2 50 3039105366 1268870 WQV 2,5/2 50 3039105366 1268870

3-polig WQV 2,5/3 50 3039105376 1268871 WQV 2,5/3 50 3039105376 1268871


10-polig WQV 2,5/10 20 3039105446 1268873 WQV 2,5/10 20 3039105446 1268873



Blå Wemid WAP WDK 2,5 BL 20 3039105918 1268911 WAP WDK 2,5 BL 20 3039105918 1268911


Blå Wemid

Informasjon

Side 39


WDK (2 etg)

WDK (2 etg)







WDK 2,5N 2.5mm 2 WDK 2,5N V 2.5mm 2

Pluggbar lask Begge etg sammenkoblet




Bredde/Lengde/Høyde med TS35x7.5 mm 5.1 x 60.7 x 62.5 5.1 x 60.7 x 62.5






Merkestrøm A 24 20 20 21 24 20 20 21

Merke tverrsnitt mm 2 2.5 AWG 30 …12 AWG 26 …12 2,5 2.5 AWG 30 …12 AWG 26 …12 2,5





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4





En / fler tråd mm 2 0.5…1.5 0.5…1.5



til 400V.


Ved bruk av lask ZQV, reduseres merkespenningen

til 400V.


Beige Wemid WDK 2,5N 100 3039104160 1270030 WDK 2,5N V 100 3039104161 1270032

Blå Wemid


Tilbehør




ZQV 4-polig ZQV 2,5N/4 60 3039169382 1269059 ZQV 2,5N/4 60 3039169382 1269059




2-polig

3-polig

WQV 4-polig

10-polig


Endeplate Beige Wemid WAP WDK 2,5/4N 20 3039108400 1270038 WAP WDK 2,5/4N 20 3039108400 1270038

Blå Wemid WAP WDK 2,5/4N BL 20 3039108408 WAP WDK 2,5/4N BL 20 3039108408


Blå Wemid

Informasjon

WDK (2 etg)

WDK (2 etg)










WDK 2,5N DU-PE 2.5mm 2 WDK 4N 4mm 2

Nedre etg jordet til skinne

Bredde/Lengde/Høyde med TS35x7.5 mm 5.1 x 60.7 x 62.5 6.1 x 60 x 64.1






Merkestrøm A 24 20 20 21 32 35 30 28

Merke tverrsnitt mm 2 2.5 AWG 30 …12 AWG 26 …12 2,5 4 AWG 26 …10 AWG 26 …10 4





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…6 / 1.5…6





En / fler tråd mm 2 0.5…1.5 0.5…1.5



til 400V.


Ved bruk av lask ZQV, reduseres merkespenningen til

400V. 2 stk 1.5 mm² (enleder) må tiltrekkes med 0.6 Nm


Beige Wemid WDK 2,5N DU-PE 100 3039104165 WDK 4N 100 3039104190 1270031

Blå Wemid

Informasjon Nederste etasje jordet til skinne.

Tilbehør




ZQV 4-polig ZQV 2,5N/4 60 3039169382 1269059 ZQV 4N/4 60 3039176262 1265483




2-polig

3-polig

WQV 4-polig

10-polig





Blå Wemid

Informasjon

Side 41


WDK (2 etg)

WDK (2 etg)







WDK 4N V 4mm 2 WDK 4N DU-PE 4mm 2

Begge etg sammenkoblet Nedre etg jordet til skinne




Bredde/Lengde/Høyde med TS35x7.5 mm 6.1 x 60.7 x 64.1 6.1 x 60.7 x 64.1



Tekniske data IEC 60947-7-1 (7-2) EEx e II EX T II 2 G D IEC 60947-7-1 (7-2) EEx e II EX T II 2 G D



Merkestrøm A 32 35 30 28 32 35 30 28






En / fler tråd mm 2 0.5…6 / 1.5…6 0.5…6 / 1.5…6





En / fler tråd mm 2 0.5…1.5 0.5…1.5


Informasjon Ved bruk av lask ZQV, reduseres merkespenningen til



Ved bruk av lask ZQV, reduseres merkespenningen til



Beige Wemid WDK 4N V 100 3039104191 1270033 WDK 4N DU-PE 100 3039104195

Blå Wemid


Tilbehør


2-polig ZQV 4N/2 60 3039175825 1265481 ZQV 4N/2 60 3039175825 1265481


ZQV 4-polig ZQV 4N/4 60 3039176262 1265483 ZQV 4N/4 60 3039176262 1265483




2-polig

3-polig

WQV 4-polig

10-polig





Blå Wemid

Informasjon

PE

WDK (2 etg)

WDK (2 etg)









Bredde/Lengde/Høyde med TS35x7.5 mm 9.9 x 85 x 69.5

Maks strøm/maks tverrsnitt A/mm 2 76 A/16

Tilkoblings tverrsnitt mm 2 1.5 ...16

WDK 10 10mm 2

Tekniske data IEC 60947-7-1


Merkespenning V 800 600 600

Merkestrøm A 57 64 64

Merke tverrsnitt mm 2 10 AWG 18 …6 AWG 18 …6


Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 B6 / V-0


Leder tverrsnitt (H05V/H07V)

En / fler tråd mm 2 1.5…16 / 1.5…16

En / fler tråd med endehylse mm 2 1.5…16 / 1.5…16

Tiltrekningsmoment område (Klemskrue) Nm 1.5…2.4 (M 4)

Avisolerings lengde / skrutrekkerblad mm / - 12 / 1.0 x 5.5




Informasjon


Informasjon

Beige Wemid WDK 10 100 3039118674

Blå Wemid WDK 10 BL 100 3039118675

Tilbehør

Pluggbare lasker

ZQV

Skru lasker

2-polig

3-polig

4-polig

10-polig

20-polig

2-polig WQV 10/2 50 3039105256 1268865

3-polig WQV 10/3 50 3039105496 1268878

WQV 4-polig WQV 10/4 50 3039105506 1268879

Endeplate / skilleplate

10-polig WQV 10/10 20 3039105246 1268864


Blå Wemid

Skilleplate

Informasjon

Beige Wemid

Blå Wemid


Side 43


WMF

WMF


WMF 2,5 2.5mm 2 WMF 2,5 DI 2.5mm 2

Multifunksjonell klemme for ruting og distribusjon

av signaler. Plassbesparende klemme som kombinerer

alle nødvendige funksjoner i en enhet.

Den har skjermtilkobling og kan benyttes som

gjennomgangs-, sikrings-, eller skilleklemme.

Med tre laskespor og stort utvalg av merkemuligheter

gir den god fleksibilitet.


område må installasjonsveiledning





Tekniske data



Merkestrøm A 24 20 20 20

Merke tverrsnitt mm 2 AWG 26 …12 AWG 26 …12 2.5 AWG 26 …12





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4







Informasjon



Beige Wemid WMF 2,5 50 3039114307 WMF 2,5 DI 50 3039114302

Informasjon Skilleklemme

Tilbehør


2-polig ZQV 2,5 N 2 POL 60 3039169380 1269057 ZQV 2,5 N 2 POL 60 3039169380 1269057


ZQV 4-polig ZQV 2,5 N 4 POL 60 3039169382 1269059 ZQV 2,5 N 4 POL 60 3039169382 1269059




2-polig

3-polig

WQV 4-polig

10-polig


Endeplate Beige Wemid AP WMF 2,5 1 3039114299 AP WMF 2,5 1 3039114299

Blå Wemid


Blå Wemid

Informasjon

WMF

WMF


WMF 2,5 DI PE 2.5mm 2 WMF 2,5 FU 2.5mm 2












Maks strøm/maks tverrsnitt A/mm 2 20 / 4 6.3 / 4


Tekniske data



Merkestrøm A 20 19 19 6.3 17 17

Merke tverrsnitt mm 2 2.5 AWG 26 …12 AWG 26 …12 AWG 26 …12 AWG 26 …12





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4







Informasjon



Beige Wemid WMF 2,5 DI PE 50 3039114303 WMF 2,5 FU SW 50 3039116292 (sort)

Beige Wemid, toppkobling merket i blått WMF 2,5 DI PE STB 50 3039116734 WMF 2,5 FU 10-36V SW 50 3039116293 (sort)

WMF 2,5 FU 30-70V SW 50 3039116294 (sort)

WMF 2,5 FU 60-150V SW 50 3039116295 (sort)

WMF 2,5 FU 100-250V SW 50 3039116296 (sort)

Informasjon Skilleklemme Sikrings- og skilleklemme

Tilbehør








2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon

Side 45


WMF

WMF


WMF 2,5 FU PE 2.5mm 2 WMF 2,5 BLZ 2.5mm 2












Maks strøm/maks tverrsnitt A/mm 2 6.3 / 4 32 / 4


Tekniske data



Merkestrøm A 6.3 17 17 24 20 20

Merke tverrsnitt mm 2 2.5 AWG 26 …12 AWG 26 …12 AWG 26 …12 AWG 26 …12





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4







Informasjon



Beige Wemid WMF 2,5 FU PE SW 50 3039116304 (sort) WMF 2,5 BLZ 50 3039114305

WMF 2,5 FU PE 10-36V SW 50 3039116305 (sort)




Informasjon Sikrings- og skilleklemme Pluggbar klemme

Tilbehør








2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon

WMF

WMF


WMF 2,5 DI BLZ PE 2.5mm 2 WMF 2,5 FU BLZ 2.5mm 2














Tekniske data



Merkestrøm A 20 19 19 6.3 10 10

Merke tverrsnitt mm 2 AWG 26 …12 AWG 26 …12 AWG 26 …12 AWG 26 …12





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4







Informasjon



Beige Wemid WMF 2,5 DI BLZ PE 50 3039114301 WMF 2,5 FU BLZ SW 50 3039116298 (sort)

WMF 2,5 FU BLZ10-36V SW 50 3039116299 (sort)




Informasjon Pluggbar klemme Sikrings- og skilleklemme. Pluggbar.

Tilbehør








2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon

Side 47


WMF

WMF











Bredde/Lengde/Høyde med TS35x7.5 mm 5.08 x 90 x 72

Maks strøm/maks tverrsnitt A/mm 2 6.3 / 4

Tilkoblings tverrsnitt mm 2 0.05 ... 4

WMF 2,5 FU BLZ PE SW 2.5mm 2

Tekniske data



Merkestrøm A 6.3 10 10

Merke tverrsnitt mm 2 AWG 26 …12 AWG 26 …12


Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 A3 / V-0



En / fler tråd mm 2 0.5…4 / 1.5…4

En / fler tråd med endehylse mm 2 0.5…4 / 0.5…2.5






Informasjon



Sort Wemid WMF 2,5 FU BLZ PE SW 50 3039116282 (sort)

Sort Wemid WMF 2,5 FU BLZ PE 10-36V 50 3039116283 (sort)




Informasjon Sikrings- og skilleklemme. Pluggbar.

Tilbehør


2-polig ZQV 2,5 N 2 POL 60 3039169380 1269057

3-polig ZQV 2,5 N 3 POL 60 3039169381 1269058

ZQV 4-polig ZQV 2,5 N 4 POL 60 3039169382 1269059

10-polig ZQV 2,5 N 10 POL 60 3039169388 1269065

20-polig ZQV 2,5 N 20 POL 60 3039190900 1209379


2-polig

3-polig

WQV 4-polig

10-polig


Endeplate Beige Wemid AP WMF 2,5 1 3039114299

Blå Wemid


Blå Wemid

Informasjon


Sikring

Sikring

Sikringsklemmer for glassikringer


WTR 2,5/SI 2,5mm 2 WTR 4/SI 4mm 2

Med sikringsholder Med sikringsholder





Maks strøm/maks tverrsnitt A/mm 2 6.3 / 4 6.3 / 6

Tilkoblings tverrsnitt mm 2 0.05 … 4 0.22 … 6

Tekniske data IEC 60947-7-3 / VDE 0611-6 IEC 60947-7-3 / VDE 0611-6



Merkestrøm A 6.3 6.3 6.3 6.3 6.3 6.3

Merke tverrsnitt mm 2 2.5 AWG 30 …12 AWG 26 …12 4 AWG 22 …10 AWG 22 …10





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…6 / 1.5…6


Tiltrekningsmoment område (Klemskrue) Nm 0.4…0.8 (M 2,5) 0.5…1.0 (M 3)



En / fler tråd mm 2 0.5…1.5 0.5…2.5


Informasjon Maks effekttap 1.6W



Beige Wemid WTR 2,5/SI 25 3039176394 1270789 WTR 4/SI 25 3039791024 1265485

Beige Wemid WTR 2,5/SI LD 36V 25 3039176395 WTR 4/SI LD 36V 25 3039791437 1265486

Informasjon For 5x20 mm For 5x20 mm

Tilbehør


2-polig ZQV 4N/2 60 3039175825 1265481

3-polig ZQV 4N/3 60 3039176263 1265482

ZQV 4-polig ZQV 4N/4 60 3039176262 1265483

10-polig ZQV 4N/10 20 3039175826 1265484

20-polig


2-polig

3-polig

WQV 4-polig

10-polig





Blå Wemid

Informasjon

Side 49


Sikring

Sikring



WSI 4 4mm 2 WSI 6 6mm 2




Bredde/Lengde/Høyde med TS35x7.5 mm 8 x 50.7 x 39.4 7.9 x 60 x 62



For metriske sikringer 5 x 20 mm

Tekniske data IEC 60947-7-3 IEC 60947-7-3 / VDE 0611-6



Merkestrøm A 12 15 15 6.3 10 10

Merke tverrsnitt mm 2 4 AWG 22 …12 AWG 22 …12 6 AWG 20 …8 AWG 20 …8





En / fler tråd mm 2 0.5…4 / 0.5…4 0.5…10 / 1.5…10


Tiltrekningsmoment område (Klemskrue) Nm 0.5…0.8 (M 3) 0.8…1.6 (M 3.5)



En / fler tråd mm 2 0.5…1.5 0.5…2.5





Beige Wemid WSI 4, 50 3039188658 1276308 WSI 6 50 3039101100 1268834

Beige Wemid WSI 4/LD 10-36V AC/DC 50 3039188659 1276309

Informasjon For 5x20 mm For 5x20 mm

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon QL laskehull lages med verktøy WAW 2, lask

festes med skrue: 1268890

Sikring

Sikring






WSI 6 LD 6mm 2 WSI 6/2 6mm 2

Med LED indikator for metriske sikringer 5 x 20 mm Tomme sikringer 6,3 x 32 mm


Maks strøm/maks tverrsnitt A/mm 2 6,3 / 10 6.3 / 10


Tekniske data IEC 60947-7-3 / VDE 0611-6 0.5 … 10



Merkestrøm A 6.3 6.3 6.3 6.3 20 16






En / fler tråd mm 2 0.5…10 / 1.5…10 0.5…10 / 1.5…10





En / fler tråd mm 2 0.5…2.5 0.5…2.5


Informasjon Maks effekttap 1.6W. LED er bipolar Maks effekttap 1.6W



Beige Wemid WSI 6/LD 110DC 250AC 50 3322101240 1268838 WSI 6/2 GZ/DEF63 25 3039101400

Beige Wemid

Informasjon For 5x20 mm Sikrings holder og skillekniv må monteres i

senter. Tomme sikringer 6.3x32 mm.

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon Ved sikringsbrudd driver en lrypstrøm lysdioden QL laskehull lages med verktøy WAW 2, lask

festes med skrue: 1268890

Side 51


Sikring

Sikring

Sikringsklemmer for glassikringer .





Maks strøm/maks tverrsnitt A/mm 2 6.3 / 10

Tilkoblings tverrsnitt mm 2 0.5 … 10

WSI 6/2 m. LED 6mm 2

Tomme sikringer / bipolar LED 6,3 x 32 mm

Tekniske data IEC 60947-7-3 / VDE 0611-6



Merkestrøm A 6.3 6.3 6.3

Merke tverrsnitt mm 2 6 AWG 20 …8 AWG 20 …8





En / fler tråd mm 2 0.5…10 / 1.5…10

En / fler tråd med endehylse mm 2 0.5…10 / 0.5…6

Tiltrekningsmoment område (Klemskrue) Nm 0.8…1.6 (M 3.5)



En / fler tråd mm 2 0.5…2.5

En / fler tråd med endehylse mm 2 0.5…2.5 / 0.5…2.5




Beige Wemid WSI 6/2/LD 250AC 25 3322101440

Beige Wemid

Informasjon Sikrings holder og skillekniv må monteres i senter.

Tomme sikringer 6.3x32 mm.

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon QL laskehull lages med verktøy WAW 2, lask

festes med skrue: 1268890


Skille

Skille

Skilleklemmer kan enkelt bryte kursen for

nødvendig vedlikehold eller feilsøking.


WDT 1,5/3 2.5mm 2 WTR 2,5 2.5mm 2




1 0 2

Bredde/Lengde/Høyde med TS35x7.5 mm 6.4 x 112 x 66.7 5.1 x 60 x 49

Maks strøm/maks tverrsnitt A/mm2 10 / 2.5 24 / 4

Tilkoblings tverrsnitt mm2 0.13 … 2.5 0.05 … 4

Tekniske data IEC 60947-7-1 IEC 60947-7-1 / VDE 0100-537



Merkestrøm A 10 10 10 24 20 10

Merke tverrsnitt mm 2 1.5 AWG 22 …14 AWG 26 …14 2.5 AWG 30 …12 AWG 26 …12





En / fler tråd mm 2 0.5…2.5 / 1.5…2.5 0.5…4 / 1.5…4


Tiltrekningsmoment område (Klemskrue) Nm 0.4…0.6 (M 2.5) 0.4…0.8 Nm (M 2.5)





Informasjon



Beige Wemid WDT 1,5/3 25 3039101600 WTR 2,5 100 3039185561 1209300

Blå Wemid WTR 2,5 BL 100 3039873164 1209301

Informasjon Kan laskes med standard WDU 2.5. For 2.5 anbefales

endehylse med krage 3210133310.

Tilbehør


2-polig ZQV 2,5N/2 60 3039169380 1269057

3-polig ZQV 2,5N/3 60 3039169381 1269058

ZQV 4-polig ZQV 2,5N/4 60 3039169382 1269059

10-polig ZQV 2,5N/10 20 3039169388 1269065

20-polig ZQV 2,5N/20 20 3039190900 1209379


2-polig

3-polig

WQV 4-polig

10-polig





Blå Wemid

Informasjon Komponent plugg: 1209318 - TNST skilleplugg:

1209317 - Diodeplugg: 1270008

Side 53


Skille

Skille




WTR 2,5 StB 2.5mm 2 WTR 2,5/ZZ 2.5mm 2

Med målebøssing Ekstra tilkoblinger høyre og venstre










Merkestrøm A 24 20 10 14 10 10






En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4


Tiltrekningsmoment område (Klemskrue) Nm 0.4…0.6 Nm (M 3) 0.5…0.6 (M 3)



En / fler tråd mm 2 0.5…1.5 0.5…1.5


Informasjon


Informasjon


Beige Wemid WTR 2,5 StB 2,3 100 3039185562 1209303 WTR 2,5/ZZ 100 3039103990 1269155

Blå Wemid WTR 2,5 StB 2,3 BL 100 3039873166 1209304 WTR 2,5/ZZ BL 100 3039103998 1269156

Tilbehør


2-polig ZQV 2,5N/2 60 3039169380 1269057 ZQV 2,5/2 60 3040160886 1269041

3-polig ZQV 2,5N/3 60 3039169381 1269058 ZQV 2,5/3 60 3040160887 1269042

ZQV 4-polig ZQV 2,5N/4 60 3039169382 1269059 ZQV 2,5/4 60 3040160888 1269043

10-polig ZQV 2,5N/10 20 3039169388 1269065 ZQV 2,5/10 20 3040160894 1269049

20-polig ZQV 2,5N/20 20 3039190900 1209379


2-polig

3-polig

WQV 4-polig

10-polig


Endeplate Beige Wemid WAP 2,5-10 50 3039105000 1268845 WAP WTR 2,5/ZZ 20 3039107460 1269159

Blå Wemid


Blå Wemid

Informasjon Komponent plugg: 1209318 - TNST skilleplugg:

1209317 - Diodeplugg: 1270008

Skille

Skille







Maks strøm/maks tverrsnitt A/mm 2 14 / 4


WDTR 2,5 2.5mm 2

2 etg. skilleklemme

Tekniske data IEC 60947-7-1 / VDE 0100-537




Merke tverrsnitt mm 2 2.5 AWG 30 …12 AWG 26 …12





En / fler tråd mm 2 0.5…4 / 1.5…4







Informasjon



Beige Wemid WDTR 2,5 25 3039952807 1269160

Blå Wemid WDTR 2,5 BL 25 3039952808 1269157

Informasjon Skal kun brukes som skilleklemme.

Kan laskes med VQB 1.5/50

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon


Side 55


Skille

Skille







WTR 4 4mm 2 WTR 4 StB 4mm 2

Med målebøssing







Merkestrøm A 32 22 10 32 22 10






En / fler tråd mm 2 0.5…6 / 1.5…4 0.5…6 / 1.5…6





En / fler tråd mm 2 0.5…1.5 0.5…1.5


Informasjon



Beige Wemid WTR 4 50 3039791018 1270047 WTR 4 StB 50 3039791021 1270045

Blå Wemid WTR 4 BL 50 3039791019 1270046 WTR 4 StB BL 50 3039791022

Informasjon StB: Målebøssing

Tilbehør




ZQV 4-polig ZQV 4N/4 60 3039176262 1265483 ZQV 4N/4 60 3039176262 1265483


20-polig


2-polig

3-polig

WQV 4-polig

10-polig





Blå Wemid

Informasjon

Skille

Skille




WTL 4 STB 4mm 2 WTL 6/1 STB 6mm 2

Med målebøssing Med målebøssing




Bredde/Lengde/Høyde med TS35x7.5 mm 6.1 x 61.3 x 40.7 7.9 x 65 x 48.5






Merkestrøm A 32 28 28 41 45 45






En / fler tråd mm 2 0.5…6 / 1.5…4 0.5…10 / 1.5…10







Informasjon 400V som skille-klemme 400V som skille-klemme



Beige Wemid WTL 4/STB 50 3039175497 1269206 WTL 6/1/STB 50 3039101690 1268833

Blå Wemid


400V som skilleklemme

StB: Målebøssing

500V som skilleklemme

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 4/2 50 3039105196 1268860

3-polig WQV 4/3 50 3039105456 1268874

WQV 4-polig WQV 4/4 50 3039105466 1268875

10-polig WQV 4/10 20 3039105206 1268861


Endeplate Beige Wemid ZAP/TW 1 50 3040160874 1269028 WAP WTL 6,1 20 3039106830 1268831

Blå Wemid

Skilleplate Beige Wemid WTW WTL6/1 DB 20 3039106840 1268830

Blå Wemid

Informasjon

Side 57


Skille

Skille




WTD 6/1 6mm 2 WTQ 6/1 STB 6mm 2

Med målebøssing










Merkestrøm A 41 45 45 41 45 45






En / fler tråd mm 2 0.5…10 / 1.5…10 0.5…10 / 1.5…10










Beige Wemid WTD 6/1 50 3039101710 1268832 WTQ 6/1/STB 50 3039101810

Blå Wemid


Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig


Endeplate Beige Wemid WAP WTL 6,1 20 3039106830 1268831 WAP WTL 6,1 20 3039106830 1268831

Blå Wemid

Skilleplate Beige Wemid WTW WTL6/1 DB 20 3039106840 1268830 WTW WTL6/1 DB 20 3039106840 1268830

Blå Wemid

Informasjon

Skille

Skille




WTL 6/2 6mm 2 WTL 6/3 STB 6mm 2

Med målebøssing Med målebøssing




Bredde/Lengde/Høyde med TS35x7.5 mm 8 x 87 x 61.8 7.9 x 87 x 65






Merkestrøm A 41 45 45 41 45 45






En / fler tråd mm 2 0.5…10 / 1.5…10 0.5…10 / 1.5…10










Beige Wemid WTL 6/2 50 3039101770 1268856 WTL 6/3/STB 50 3039101860 1265492

Blå Wemid


Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 6/2 50 3039105236 1268863 WQV 6/2 50 3039105236 1268863

3-polig WQV 6/3 50 3039105476 1268876 WQV 6/3 50 3039105476 1268876


10-polig WQV 6/10 20 3039105226 1268862 WQV 6/10 20 3039105226 1268862



Blå Wemid


Blå Wemid

Informasjon

Side 59


Distribusjon

Distribusjon

Treveisklemmer med N-lask WQV kan kobles på

tre nivåer med en bredde på bare 6 mm på en

grei og plassbesparende måte.


WDL 2,5/L 2.5mm 2 WDL 2,5/L/L 2.5mm 2




WQV Q L




WQV Q L

Q L




Merkestrøm A 24 15 10 24 15 10



Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 A3 / A4 / V-0 A3 / A4 / V-0



En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4







Informasjon Ekstra klemme info er for tilkobling til venstre i

2 etg

Ekstra klemme info er for tilkobling til venstre i

2 etg



Beige Wemid WDL 2,5/L 50 3039103040 1268312 WDL 2,5/L/L 50 3039103030 1268309

Beige Wemid, toppkobling merket i blått WDL 2,5/N/L 50 3039103000 1268311

Informasjon NB Q20=20 polet lask! Q lask er skrulask for

utgang

NB Q20=20 polet lask! Q lask er skrulask for

utgang

Tilbehør


2-polig Q 2 WDL 2,5 / S 50 3035107150 Q 2 WDL 2,5 / S 50 3035107150


ZQV 4-polig Q 4 WDL 2,5 / S 50 3035107170 Q 4 WDL 2,5 / S 50 3035107170




2-polig WQV 4/2 50 3039105196 1268860 WQV 4/2 50 3039105196 1268860

3-polig WQV 4/3 50 3039105456 1268874 WQV 4/3 50 3039105456 1268874


10-polig WQV 4/10 20 3039105206 1268861 WQV 4/10 20 3039105206 1268861


Endeplate Beige Wemid WAP WDL 2,5 20 3039106780 1268315 WAP WDL 2,5 20 3039106780 1268315

Blå Wemid


Blå Wemid

Informasjon Liten skilleplate for Q: 1267796 Liten skilleplate for Q: 1267796

Distribusjon

Distribusjon





WDL 2,5/L/L/PE 2.5mm 2 WDL 2,5/N/L/PE 2.5mm 2


område må installasjons veiledn-

WQV Q

L

L

ing og oppgitte data for tilbehør tas hensyn til.

PE




WQV Q

N

Q Q L




Merkestrøm A 24 15 10 24 15 10



Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 A3 / A4 / V-0 A3 / A4 / V-0



En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4







Informasjon Ekstra klemme info er for tilkobling til venstre i

2 etg

Ekstra klemme info er for tilkobling til venstre i

2 etg



Beige Wemid WDL 2,5/L/L/PE 50 3039103020 1268308

Beige Wemid, toppkobling merket blått WDL 2,5/N/L/PE 50 3039102990 1268310

Informasjon PE tilkobling merket grønn/gul. NB Q20=20 polet

lask! Q lask er skrulask for utgang

PE tilkobling merket grønn/gul. NB Q20=20 polet

lask! Q lask er skrulask for utgang

Tilbehør




ZQV 4-polig Q 4 WDL 2,5 / S 50 3035107170 Q 4 WDL 2,5 / S 50 3035107170


20-polig


2-polig WQV 4/2 50 3039105196 1268860 WQV 4/2 50 3039105196 1268860

3-polig WQV 4/3 50 3039105456 1268874 WQV 4/3 50 3039105456 1268874


10-polig WQV 4/10 20 3039105206 1268861 WQV 4/10 20 3039105206 1268861


Endeplate Beige Wemid WAP WDL 2,5 20 3039106780 1268315 WAP WDL 2,5 20 3039106780 1268315

Blå Wemid


Blå Wemid

Informasjon Liten skilleplate for Q: 1267796 Liten skilleplate for Q: 1267796

PE

Side 61


Distribusjon

Distribusjon







Bredde/Lengde/Høyde med TS35x7.5 mm 6.1 x 84.5 x 49



WDL 2,5/S/NT/L/PE 2.5mm 2

Tekniske data IEC 60947-7-1 (-7-2) / VDE 0611-4









En / fler tråd mm 2 0.5…4 / 1.5…4







Informasjon Tre fase klemme ved kombinasjon med WDL

2.5/S/L/L



Beige Wemid WDL 2,5/S/NT/L/PE 50 3039103060

Informasjon Merkespenning L-PE og L-NT 250V. Tiltrekningsmoment

skille 0.4…0.6Nm

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig Q 2 WDL 2,5 / S 50 3035107150

3-polig Q 3 WDL 2,5 / S 50 3035107160

WQV 4-polig Q 4 WDL 2,5 / S 50 3035107170

10-polig Q 10 WDL 2,5 / S 20 3035107180


Endeplate Beige Wemid WAP WDL 2,5/S 20 3039106770

Blå Wemid


Blå Wemid

Informasjon Holdeplate for 10 x 3 skinne: 3039105020


NT

L

PE

Motorklemmer

Motorklemmer







MAK 2,5 2.5mm 2

Tekniske data IEC 60947-7-1 (-7-2)









En / fler tråd mm 2 0.5…4 / 0.5…4







Informasjon


Informasjon


Beige Wemid MAK 2,5 50 3014161527 2689007

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon


Side 63


Potmeter

Potmeter





Maks strøm/maks tverrsnitt A/mm 2 / 6

Tilkoblings tverrsnitt mm 2 0.13...6

WDUL 4 4mm 2

Tekniske data

Måle data IEC UL CSA

Merkespenning V

Merkestrøm A

Merke tverrsnitt mm 2 4

Målestøtspenning / Forurensningsgrad kV/-




En / fler tråd mm 2 0.5…6







Informasjon Effekt 1W


Informasjon


10 Ohm WDUL 4/10 10 3322102700

500 Ohm WDUL 4/500 10 3322102740 1270842

1 K Ohm WDUL 4/1K 10 3322102750 1270843

5 K Ohm WDUL 4/5K 10 3322102760 1270816

10 K Ohm WDUL 4/10K 10 3322102770

50 K Ohm WDUL 4/50K 10 3322102780 1270846

500 K Ohm WDUL 4/500K 10 3322102800 1265402

uten pot.meter WDUL 4 uten pot.meter 10 3322816182 1270886


Diode mm.

Diode mm.

Klemmer med komponenter eller for innbygging

av komponenter. Brukes gjerne for støydemping

ved innkobling av likestrømskomponenter for

eksempel magnetventiler (diode). Eller kontaktbeskyttelse

ved innkobling av induktiv ac last

(varistor).





WDK 2,5 LD - + 2.5mm 2 WDK 2,5 LD + - 2.5mm 2

Likespenningsindikator Likespenningsindikator


Maks strøm/maks tverrsnitt A/mm 2 10/4 10/4


Tekniske data IEC 60947-7-1 IEC 60947-7-1



Merkestrøm A 10 10

Merke tverrsnitt mm 2 2.5 2.5





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4


Tiltrekningsmoment område (Klemskrue) Nm 0.4…0.6 0.4…0.6 (M 2.5)





Informasjon



Beige Wemid WDK 2,5 LD 25 3322801004 WDK 2,5 LD 25 3322802361

Informasjon LED 24V/5mA

Likespenningsindikator

GR 1R 24VDC GR 1R 24VDC

LED 24V/5mA

Likespenningsindikator

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 2,5/2 50 3039105366 1268870 WQV 2,5/2 50 3039105366 1268870

3-polig WQV 2,5/3 50 3039105376 1268871 WQV 2,5/3 50 3039105376 1268871


10-polig WQV 2,5/10 20 3039105446 1268873 WQV 2,5/10 20 3039105446 1268873



Blå Wemid


Blå Wemid

Informasjon

Side 65


Diode mm.

Diode mm.






(varistor).





WDK 2,5/D 2.5mm 2 WDK 2,5/D/1 2.5mm 2

Med diode Med slukkekrets







Merkestrøm A 10 10 10 10 10 10






En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4







Informasjon Med diode, brukes f.eks for polaritetsbeskyttelse Slukkekrets, for beskyttelse av magnetventiler

etc (DC)



Beige Wemid WDK 2,5 1D 25 3322802561 1270804 WDK 2,5 1D A,1 25 3322102340 1268905

Informasjon Diode 1000V / 1A Diode 1000V / 1A

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 2,5/2 50 3039105366 1268870 WQV 2,5/2 50 3039105366 1268870

3-polig WQV 2,5/3 50 3039105376 1268871 WQV 2,5/3 50 3039105376 1268871


10-polig WQV 2,5/10 20 3039105446 1268873 WQV 2,5/10 20 3039105446 1268873



Blå Wemid


Blå Wemid

Informasjon

Diode mm.

Diode mm.






(varistor).





WDK 2,5/D/2 2.5mm 2 WDK 2,5/D/4 2.5mm 2

Med slukkekrets For lampetestkretser







Merkestrøm A 10 10 10 10 10 10






En / fler tråd mm2 0.5…4 / 1.5…4 0.5…4 / 1.5…4

En / fler tråd med endehylse mm2 0.5…4 / 0.5…2.5 0.5…4 / 0.5…2.5




En / fler tråd mm2 En / fler tråd med endehylse mm2 Informasjon Slukkekrets, for beskyttelse av magnetventiler

etc (DC)

For lampetest kretser



Beige Wemid WDK 2,5 1D A,2 25 3322102330 1270808 WDK 2,5 2D 25 3322801467 1270814

Informasjon Diode 1000V / 1A Diode 1000V / 1A

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 2,5/2 50 3039105366 1268870 WQV 2,5/2 50 3039105366 1268870

3-polig WQV 2,5/3 50 3039105376 1268871 WQV 2,5/3 50 3039105376 1268871


10-polig WQV 2,5/10 20 3039105446 1268873 WQV 2,5/10 20 3039105446 1268873



Blå Wemid


Blå Wemid

Informasjon

Side 67


Diode mm.

Diode mm.






(varistor).







WDK 2,5/D/6 2.5mm 2

For lampetestkretser

Tekniske data IEC 60947-7-1









En / fler tråd mm 2 0.5…4 / 1.5…4







Informasjon



Beige Wemid WDK 2,5 2D 25 3322102350 1270811

Informasjon Diode 1000V / 1A

For lampetest kretser

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 2,5/2 50 3039105366 1268870

3-polig WQV 2,5/3 50 3039105376 1268871

WQV 4-polig WQV 2,5/4 50 3039105386 1268872

10-polig WQV 2,5/10 20 3039105446 1268873



Blå Wemid


Blå Wemid

Informasjon


Diode mm.

Diode mm.






(varistor).


WDK 2,5 D 2.5mm 2 WPO 4 4mm 2

For komponentmontasje Komponentklemme




Bredde/Lengde/Høyde med TS35x7.5 mm 5.1 x 69 x 63 6. x 60 x 47

Maks strøm/maks tverrsnitt A/mm 2 10.4 32 / 4


Tekniske data IEC 60947-7-1 IEC 60947-7-1 / IEC 60584



Merkestrøm A 10 10 10 32 10 10

Merke tverrsnitt mm 2 2.5 AWG 30 …12 AWG 26 …12 4 AWG 26 …12 AWG 26 …12





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4






En / fler tråd med endehylse mm 2 0.5…1.5

Informasjon Motstand 1K5

For innlodding av komponent.



Beige Wemid WDK 2,5 D 100 3039102320 WPO 4 50 3039103600 1270960

Beige Wemid, for mont. mellom etg. WDK 2,5 D GET,SCH, 100 3039102310

Informasjon Diode 1000V / 1A. Get.Sch har delt strømskinne i

1ste etg. Se D/4 el. D/6

Komponentklemme

Jordskinne SSch 7,3x1,2mm (107120)

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQV 2,5/2 50 3039105366 1268870

3-polig WQV 2,5/3 50 3039105376 1268871

WQV 4-polig WQV 2,5/4 50 3039105386 1268872

10-polig WQV 2,5/10 20 3039105446 1268873



Blå Wemid


Blå Wemid

Informasjon

Side 69


Termoelement

Termoelement





Maks strøm/maks tverrsnitt A/mm 2 / 2.5

Tilkoblings tverrsnitt mm 2 0.13 … 2.5

WDU 2,5/TC 2.5mm 2

For termoelement kretser

Tekniske data IEC 60947-7-1 / IEC 60584 EEx e II EX T II 2 G D


Merkespenning V 55

Merkestrøm A 1

Merke tverrsnitt mm 2 2.5 2.5

Målestøtspenning / Forurensningsgrad kV/- / 3




En / fler tråd mm 2 0.5…2.5 / 1.5…2.5







Informasjon



Beige Wemid WDU 2,5/TC TYP J 50 3039102430

Beige Wemid WDU 2,5/TC TYP K 50 3039102410

Informasjon Andre typer på forespørsel

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon


Blokker

Blokker

Klemmeblokker med skrutilkobling.


MK 2/12 2.5mm 2 MK 3/2…12 2.5mm 2

Klemmeblokk 12 - pol Klemmeblokk 2 - pol




Bredde/Lengde/Høyde mm 15.0 x 15.0 / 3.20 15.0 x 16.1 / 3.45

Maks strøm/maks tverrsnitt A/mm 2

Tilkoblings tverrsnitt mm 2 0.21…4.0 0.33…4.0

Tekniske data IEC-60-947-7-1 IEC-60-947-7-1



Merkestrøm A 24 10 10 24 25 25

Merke tverrsnitt mm 2 2.5 24 ..12 AWG 24 ..12 AWG 2.5 22 ..12 AWG 22 ..12 AWG


Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 A2 / 5VA A2 / 5VA



En / fler tråd mm 2 0.5…4 / 1.5…2.5 0.5…4 / 1.5…2.5


Tiltrekningsmoment område (Klemskrue) Nm 0.4…2.5 M 2.5 0.4…0.45 M 2.5

Avisolerings lengde / skrutrekkerblad mm / - 5 mm / 3.5 x 0.6 mm 5 mm / 3.5 x 0.6 mm




Informasjon Lengde/monteringsmål mm 86.00 / 80.0 Lengde/monteringsmål mm 17.40 / 18.5


Informasjon


Beige MK 2/12 50 3019024126 1268520 MK 3/12 20 3019024352 1268526

Beige

Beige

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon

Side 71


Blokker

Blokker


BK 2…12/E ATEX 4.0mm 2 BK 2…12 4.0mm 2

Klemmeblokk 2 - 12 pol Klemmeblokk 2 - 12 pol




Bredde/Lengde/Høyde 5 mm 22 x 20 / 3.40 22 x 20 / 3.40

Maks strøm/maks tverrsnitt A/mm 2

Tilkoblings tverrsnitt mm 2 0.33…4.0 0.33…4.0

Tekniske data



Merkestrøm A 32.0 32.0 10 10

Merke tverrsnitt mm 2 4.0 22 ..12AWG 22 ..12 AWG 4.0 4.0 22 ..12 AWG 22 ..12 AWG


Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 A3 / 5VA A3 / 5VA



En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 1.5…4


Tiltrekningsmoment område (Klemskrue) Nm 0.5…0.6 M 3 0.5…0.6 M 3

Avisolerings lengde / skrutrekkerblad mm / - 8 mm / 4.0 x 0.8 mm 8 mm / 4.0 x 0.8 mm




Informasjon Lengde/monteringsmål mm 20 / - Lengde/monteringsmål mm 20 / -


Informasjon


Beige BK 2/E 100 4419790604 1270790 BK 2CRN 100 3019062472 1268502





Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig

3-polig

WQV 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon

Kompakt (TS15)


Små skruklemmer for montering på TS15 skinne.


AKZ 1,5 1.5mm 2 WDU 1,5/R 3,5 1.5mm 2




Bredde/Lengde/Høyde mm 5.1 x 24.8 x 25 3.5 x 24.5 x 25

Maks strøm/maks tverrsnitt A/mm 2 24 / 2.5 17.5 / 1.5

Tilkoblings tverrsnitt mm 2 0.21 … 2.5 0.13 … 1.5




Merkestrøm A 17.5 15 10 10 17.5 10 10 14






En / fler tråd mm 2 0.5…2.5 / 1.5…1.5 0.5…1.5 / 1.5…1.5


Tiltrekningsmoment område (Klemskrue) Nm 0.4…0.6 (M 2.5) 0.3 (M 2)



En / fler tråd mm 2 0.5…1 0.5…0.75

En / fler tråd med endehylse mm 2 0.5…1 / 0.5…0.75 0.5…0.75 / 0.5…0.5

Informasjon



Beige Wemid AKZ 1,5 100 3014034046 1267806 WDU 1,5/R 3,5 100 3039175328 1203870

Blå Wemid AKZ 1,5 BL 100 3013034048 WDU 1,5/R 3,5 BL 100 3039175417 1203871

Informasjon Kortslutningsstrøm 180A

Tilbehør


2-polig ZQV 1,5 N/R 3,5/2 60 3040175421 1203876

3-polig ZQV 1,5 N/R 3,5/3 60 3040175422 1269016

ZQV 4-polig ZQV 1,5 N/R 3,5/4 60 3040175423 1269017

10-polig ZQV 1,5 N/R 3,5/10 60 3040175429 1203877

20-polig


2-polig Q 2 AKZ 1,5 50 3035036820 1267756

3-polig Q 3 AKZ 1,5 50 3035036830 1267766

WQV 4-polig Q 4 AKZ 1,5 50 3035036840 1267776

10-polig Q 10 AKZ 1,5 50 3035036850 1267786


Endeplate Beige Wemid AP AKZ 1,5 50 3035034056 1267906 WAP WDU 1,5/R3,5 20 3039175419 1203874

Blå Wemid


Blå Wemid

Informasjon

Side 73






WDK 1,5/R3,5 1.5mm 2 WPE 1,5/R3,5 1.5mm 2

Jordklemme




Bredde/Lengde/Høyde mm 3.5 x 46.5 x 38.5 3.5 x 24.5 x 25

Maks strøm/maks tverrsnitt A/mm2 16 / 1.5 / 1.5

Tilkoblings tverrsnitt mm2 0.13 … 1.5 0.13 … 1.5



Merkespenning V 400 300 300 275 400


Merke tverrsnitt mm 2 1.5 AWG 26 …14 AWG 26 …16 1.5 1.5 AWG 26 … AWG 18 …





En / fler tråd mm 2 0.5…1.5 / 1.5…1.5 0.5…1.5 / 1.5…1.5

En / fler tråd med endehylse mm 2 0.5…1.5 / 0.5…1.5 0.5…1.5 / 0.5…1.5 / 0.5...1.5

Tiltrekningsmoment område (Klemskrue) Nm 0.3 (M 2) 0.3 (M 2)





Informasjon For montering på TS 15 skinne



Beige wemid WDK 1,5/R 3,5 100 3039175329 1203872 WPE 1,5/R3,5 100 3039179846

Grønn/gul wemid

Informasjon NB: må bruke endeplate eller mont. mot STD

klemme

Tilbehør


2-polig ZQV 1,5 N/R 3,5/2 60 3040175421 1203876

3-polig ZQV 1,5 N/R 3,5/3 60 3040175422 1269016

ZQV 4-polig ZQV 1,5 N/R 3,5/4 60 3040175423 1269017

10-polig ZQV 1,5 N/R 3,5/10 60 3040175429 1203877

20-polig


2-polig

3-polig

WQV 4-polig

10-polig


Endeplate Beige Wemid WAP WDK 1,5/R3,5 20 3039175420 1203875 WAP WDU 1,5/R3,5 20 3039175419 1203874

Blå Wemid


Blå Wemid

Informasjon PZ 6/5 anbefales for 1.5 mm² endehylser

PE





AKZ 2,5 2.5mm 2 AKE 2,5 2.5mm 2

Jordklemme




Bredde/Lengde/Høyde mm 5.1 x 25.5 x 26.5 5.1 x 28 x 28

Maks strøm/maks tverrsnitt A/mm2 32 / 4 / 4

Tilkoblings tverrsnitt mm2 0.13 … 4 0.13 … 4

Tekniske data IEC 60947-7-1 EEx e II EX T II 2 G D IEC 60947-7-2 Eex e ll EX





Målestøtspenning / Forurensningsgrad kV/- 4 / 3 / 3




En / fler tråd mm 2 0.5…4 / 1.5…2.5 0.5…4 / 1.5…2.5







Informasjon


Informasjon


Beige wemid AKZ 2,5 100 3014069716 1268552

Blå wemid AKZ 2,5 BL 100 3013069718

Grønn/gul wemid AKE 2,5 100 3017130336

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig Q 2 AKZ 1,5 50 3035036820 1267756

3-polig Q 3 AKZ 1,5 50 3035036830 1267766

WQV 4-polig Q 4 AKZ 1,5 50 3035036840 1267776

10-polig Q 4 AKZ 1,5 50 3035036840 1267776


Endeplate Beige Wemid AP AKZ 2,5 50 3035069736 1269465

Blå Wemid AP AKZ 2,5 BL 50 3035069738


Blå Wemid

Informasjon Standard er V0 iflg. UL94, AKE er V2

PE

Side 75






AKZ 4 4mm 2 AKE 4 4mm 2




Bredde/Lengde/Høyde mm 6.1 x 27 x 30.5 7 x 32 x 34.5

Maks strøm/maks tverrsnitt A/mm 2 41 / 6 / 4


Tekniske data IEC 60947-7-1 EEx e ll EX IEC 60947-7-2 EEx e ll EX





Målestøtspenning / Forurensningsgrad kV/- 6 / 3 / 3




En / fler tråd mm 2 0.5…6 / 1.5…4 0.5…4 / 1.5…4

En / fler tråd med endehylse mm 2 0.5…4 / 0.5…4 0.5…4 / 0.5…2.5






Informasjon


Informasjon


Beige wemid AKZ 4 100 3014029436 1267822

Blå wemid AKZ 4 BL 100 3013029438

Grønn/gul wemid AKE 4 100 3017038026 1268558

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig Q 2 AKZ 4 50 3035033640 1267757

3-polig Q 3 AKZ 4 50 3035033650 1267767

WQV 4-polig Q 4 AKZ 4 50 3035033660 1267777

10-polig Q 10 AKZ 4 50 3035036860 1267787


Endeplate Beige Wemid AP AKZ 4 50 3035029446 1267916

Blå Wemid AP AKZ 4 BL 50 3035029448


Blå Wemid

Informasjon

Initsiator

Initsiator

Modulære Initiator og aktuator klemmer. To

eller tre individuelle strømskinner for potensial

distribusjon. Gir kompakt og effektiv kobling av

initiatorer og aktuatorer.


DLD 2,5 2.5mm 2 DLI 2,5 2.5mm 2




Bredde/Lengde/Høyde med TS35x7.5 mm 6.1 x 82.5 x 49 6.1 x 66 x 49


Tilkoblings tverrsnitt mm 2 0.13…4 0.13…4




Merkestrøm A 24 10 10 24 10 10

Merke tverrsnitt mm 2 2.5 22 ..12 AWG 26 ..12 AWG 2.5 22 ..12 AWG 26 ..12 AWG





En / fler tråd mm 2 0.5…4 / 1.5…4 0.5…4 / 4…4







Informasjon


Informasjon


Beige Wemid DLD 2,5 DB 50 3014178418 1268903 DLI 2,5 DB 100 3014178382 1268902

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig Q 2 DLI 2,5 50 3035131250 1268920 Q 2 DLI 2,5 50 3035131250 1268920

3-polig Q 3 DLI 2,5 50 3035131260 Q 3 DLI 2,5 50 3035131260

WQV 4-polig

10-polig Q 10 DLI 2,5 20 3035131310 1268923 Q 10 DLI 2,5 20 3035131310 1268923


Endeplate Beige Wemid AP DLD 2,5 DB 20 3035178421 1268913 AP DLI2.5 DB 20 1783550000

Blå Wemid


Blå Wemid

Informasjon

Side 77


Bolt

Bolt

Weidmüllers dobbel bolt klemmer er egnet for

kraftoverføring opp til 520A.(ATEX sertifisert

opp til 452A) Klemmene er vedlikeholdsfrie og

trenger ikke ettertrekking.


WFF 35 35mm 2 WFF 70 70mm 2

M6 M8




Bredde/Lengde/Høyde med TS35x7.5 mm 27 x 107 x 54.5 32 x 132 x 64



Tekniske data EEx e II EX T II 2 G D EEx e II EX T II 2 G D



Merkestrøm A 125 115 130 109 192 175 170 167

Merke tverrsnitt mm 2 35 AWG 14 …2 AWG 14 …2 35 70 AWG 14 …2/0 AWG 14 …2/0 70


Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 / V-0 / V-0



En / fler tråd mm 2 * 1 kabelsko pr side 2.5 … 50 * 1 kabelsko pr side 2.5 … 95

En / fler tråd med endehylse mm 2 * 2 kabelsko pr side 2.5 … 35 * 2 kabelsko pr side 2.5 … 70

Tiltrekningsmoment område (Klemskrue) Nm 3.0 … 6.0 (M6) 6.0 … 12 (M8)

Avisolerings lengde / skrutrekkerblad mm / - ** 1 kabelsko pr side 6 … 25 ** 1 kabelsko pr side 16 … 70

Kobling av 2 ledere med samme tverrsnitt ** 2 kabelsko pr side 6 … 25 ** 2 kabelsko pr side 16 … 70



Informasjon iflg *DIN 46234/**DIN 46235 iflg *DIN 46234/**DIN 46235



Beige Wemid WFF 35/AH 10 3039102930 1265424 WFF 70/AH 10 3039102940 1265425

Blå Wemid WFF 35 BL 10 3039102838 1268955 WFF 70 BL 10 3039102848 1268957

Informasjon AH = inklusive avdekking. Bolt er M6. AH = inklusive avdekking. Bolt er M8

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQL 2 WFF 35 5 3039106490 WQL 2 WFF 70 5 3039106500


WQL 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon

Bolt

Bolt


WFF 120 120mm 2 WFF 185 185mm 2

M10 M12





Maks strøm/maks tverrsnitt A/ mm 2 309 / 150 415 / 240

Tilkoblings tverrsnitt mm 2 6 ... 150 10 … 240

Tekniske data EEx e II EX T II 2 G D EEx e II EX T II 2 G D



Merkestrøm A 269 310 310 234 353 380 360 307

Merke tverrsnitt mm 2 120 AWG 10 …250 kcmil AWG 10 …250 kcmil 120 185 AWG 8 …500 kcmil AWG 8 …500 kcmil 185


Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 / V-0 / V-0



En / fler tråd mm 2 * 1 kabelsko pr side 6 … 150 * 1 kabelsko pr side 10 … 240

En / fler tråd med endehylse mm 2 * 2 kabelsko pr side 6 … 120 * 2 kabelsko pr side 10 … 185

Tiltrekningsmoment område (Klemskrue) Nm 10 … 20 (M10) 14 … 31 (M12)

Avisolerings lengde / skrutrekkerblad mm / - ** 1 kabelsko pr side 16 … 150 ** 1 kabelsko pr side 25 … 240

Kobling av 2 ledere med samme tverrsnitt ** 2 kabelsko pr side 16 … 120 ** 2 kabelsko pr side 25 … 185



Informasjon iflg *DIN 46234/**DIN 46235 iflg *DIN 46234/**DIN 46235



Beige Wemid WFF 120/AH 5 3039102950 1265426 WFF 185/AH 2 3039102960 1265427

Blå Wemid WFF 120 BL 5 3039102858 1268959 WFF 185 BL 4 3039102868 1268961

Informasjon AH = inklusive avdekking. Bolt er M10. AH = inklusive avdekking. Bolt er M12.

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig




WQL 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon

Side 79


Bolt

Bolt

Weidmüllers dobbel bolt klemmer er egnet for

kraftoverføring opp til 520A.(ATEX sertifisert

opp til 452A) Klemmene er vedlikeholdsfrie og

trenger ikke ettertrekking.




Bredde/Lengde/Høyde med TS35x7.5 mm 55 x 163 x 86


Tilkoblings tverrsnitt mm 2 25 … 240

WFF 300 300mm 2

M16

Tekniske data EEx e II EX T II 2 G D



Merkestrøm A 520 500 510 452

Merke tverrsnitt mm 2 300 AWG 6 …500 kcmil AWG 6 …500 kcmil 300


Målepinne iflg IEC 60-947-1 /Brennbarhetsgrad UL94 / V-0


Leder tverrsnitt (H05V/H07V) Hovedklemme E kstra klemme

En / fler tråd mm 2 * 1 kabelsko pr side 25 … 240

En / fler tråd med endehylse mm 2 * 2 kabelsko pr side 25 … 240

Tiltrekningsmoment område (Klemskrue) Nm 25 … 60 (M16)

Avisolerings lengde / skrutrekkerblad mm / - ** 1 kabelsko pr side 50 … 300

Kobling av 2 ledere med samme tverrsnitt ** 2 kabelsko pr side 50 … 240



Informasjon iflg *DIN 46234/**DIN 46235



Beige Wemid WFF 300/AH 2 3039102970 1265428

Informasjon AH = inklusive avdekking. Bolt er M16.

Tilbehør


2-polig

3-polig

ZQV 4-polig

10-polig

20-polig


2-polig WQL 2 WFF 300 5 3039106530

3-polig WQL 3 WFF 300 5 3039106580

WQL 4-polig

10-polig



Blå Wemid


Blå Wemid

Informasjon




Side 81

Skruklemmer

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
