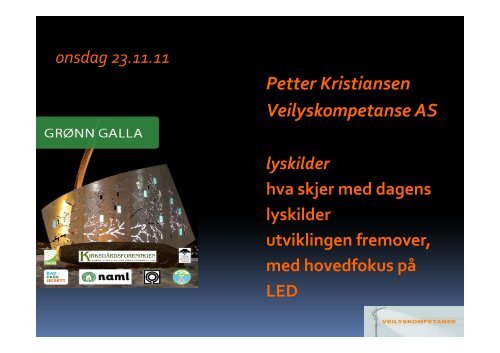

onsdag 23 23.11.11 11 11<br />
Petter Kristiansen<br />
Veilyskompetanse AS<br />
lyskilder<br />
hva skjer med dagens<br />
lyskilder<br />
utviklingen fremover,<br />
med hovedfokus på<br />
LED
litt om meg selv<br />
26 år i Oslo Lysverker, Oslo Energi, Viken Nett og Hafslund<br />
15 15 år som hovedansvarlig for gatebelysningen i Oslo, Oslo Asker og Bærum<br />
8 år som rådgiver for utendørsbelysning<br />
Prosjekter<br />
Parkbelysningen på UMB<br />
Fasadebelysningen av Urbygnigen<br />
Fasadebelysningen av Oslo Børs<br />
Rehabilitering aav bel belysningen sningen i Frognerparken<br />
Belysning langs Akerselva<br />
Lysløypene i Oslo og Drammen<br />
Lysstyring av samtlige kunstgressbaner i Oslo<br />
BBelysning l i av Storgata St t på å Gjøvik Gj ik<br />
Annet<br />
Flittig benyttet foredragsholder<br />
Flere artikler om temaet<br />
Samarbeider nært med Lyskultur<br />
Underviser landskapsarkitekter på UMB<br />
Bistår Statens vegvesen<br />
Bistår over 30 kommuner
får ikke både i<br />
får ikke både i<br />
pose og sekk!
‐ hva er lysets skjebne? – mørket<br />
Harald Antonsen<br />
Kunsthøyskolen i Oslo
eller denne:<br />
gatelys gjør ikke forskjell på<br />
fattig og rik; de lyser for<br />
alle<br />
Petter Kristiansen<br />
Veilyskompetanse AS
eller denne:<br />
det er ikke watt, men vett<br />
det kommer an på!<br />
en på VG‐TV
LYSKILDEGRUPPER<br />
Naturlige<br />
lyskilder<br />
Kunstige<br />
lyskilder<br />
Varmestråling Elektrisk utladning Luminescens<br />
Solen<br />
Lynet<br />
metalldamplamper<br />
glødelamper hhalogen-metalldamplamper l t lld l<br />
natriumdamplamper<br />
halogen-glødelamper<br />
Lysrør / kompaktlysrør<br />
Ildflue/sankthansorm<br />
lysdioder
<strong>Lyskilde</strong><br />
Pære<br />
Lampe<br />
Diode<br />
Skisse av en armatur
VIKTIGSTE EGENSKAPER FOR EN LYSKILDER:<br />
• Lysytelse y y (lumen) ( )<br />
• Effektforbruk (Watt)<br />
• Effektivitet (lm/W) ( )<br />
•Lysfarge y g ( (Kelvin) )<br />
• Fargegjengivelsesegenskaper (Ra)<br />
• Fysisk størrelse<br />
• Levetid (timer)<br />
•Pris
Viktige g begreper g<br />
Fargetemperatur<br />
Hvor varmt eller<br />
kaldt lyset fra<br />
lyskilden er<br />
Eksempler:<br />
NAV / SON:<br />
2000 K<br />
Glødelamper:<br />
2700 K<br />
Dagslys: g y<br />
5000 - 7000K
Viktige begreper<br />
Fargegjengivelse<br />
(Ra - indeks) Eksempler:<br />
<strong>Lyskilde</strong>ns evne<br />
til å gjengi farger<br />
Glødelamper/dagslys g y<br />
Ra-indeks: ≈ 100<br />
Natriumhøytrykksdamplampe<br />
: Ra-indeks: 20 - 25<br />
LLysrør: ø<br />
Ra-indeks: 50 - 97
Hva har vi å velge mellom?<br />
Halogen‐metalldamplamper<br />
MASTER MASTER Cosmo White CPO‐TW CPO TW<br />
Kompaktlysrør<br />
Induksjonslamper<br />
LED LED<br />
Lysrør<br />
Gl Glødelamper d l lavvolt l l<br />
Sparepærer<br />
Kvikksølvdamplamper<br />
Natrium‐høytrykksdamplamper
Kjært barn har mange navn
METALLHALOGEN-DAMPLAMPE (HQI/HCI)<br />
vesentlig dyrere lyskilde, sammenlignet med NAV<br />
meget g ggod fargegjengivelse g gj g og g fargetemperatur<br />
g p<br />
kan foreløpig IKKE drives med redusert effekt<br />
svært effektiv, som NAV. Typisk 120 lm/W inkl fork.<br />
kortere levetid enn NAV, ca 10.000 h<br />
liten liten lyskilde, lyskilde bedre lysstyring / bedre avgrensninger og mindre armatur
MASTER CosmoWhite CPO-TW<br />
Attraktivt, hvitt lys K = 2.800 og 4.000<br />
Meget høy energieffektivitet > 110 lm/W<br />
Kompakt størrelse og unik design av utladningsrør muliggjør optimal<br />
optikk- og armaturdesign. 50% mindre enn SON høytrykknatrium eller<br />
HQL kvikksølv. Lampeholder (PGZ12)<br />
Nytt nivå for design av elektronisk forkobling som møter de krevende<br />
kravene for offentlig belysning<br />
Finnes som 60, 90 og 140W<br />
Drammen kommune har tatt denne i bruk i stor skala
KOMPAKTLYSRØR<br />
Rimelig lyskilde, men foreløpig noe kostbar armatur<br />
Meget god fargegjengivelse , Ra ≈ 80 - 89<br />
og fargetemperatur K = 3.000<br />
Kan dimmes<br />
Krever tenntid<br />
Meget effektiv ( litt mindre effektiv enn NAV)<br />
(Typisk 69 lm/W inkl fork.)<br />
Levetid nærmer seg 20.000 timer<br />
Matt Matt lyskilde – diffuse overganger mellom lys og skygge<br />
Svakhet: Bruk av elektronikk i kalde omgivelser
INDUKSJONS- eller QL-LAMPA<br />
Relativt kostbar lyskilde, forkoblingsutstyr<br />
og armatur<br />
Fargegjengivelse og farge- farge<br />
temperatur: Meget god<br />
Kan ikke dimmes<br />
Meget effektiv, typisk 75 lm/W inkl fork.<br />
Meget lang levetid, 100.000 timer<br />
Brukes i Frognerparken
LYSRØR<br />
effektiv, typisk 60 -105 lm/W inkl fork<br />
rimelig lyskilde<br />
meget g god g fargegjengivelse g gj g og g fargetemperatur<br />
g<br />
kan drives med redusert effekt(dimmes)<br />
økonomisk levetid >60 >60.000h 000h<br />
kan levers i mange lysfarger<br />
trenger forkobling og tenntid<br />
god lysstyring<br />
god Ra – indeks<br />
Temperaturavhengig
Halogenglødelamper – lavvolt<br />
Levetid 2000‐ 5000timer<br />
Fargetemperatur 3000‐ 3200K<br />
Forkoblingsutstyr<br />
Ikke tenntid<br />
RRobust b overfor f støt og rystelser l<br />
God Ra –indeks<br />
Kan lysreguleres<br />
Ikke temperaturavhengig<br />
Kontinuerlig spekter<br />
Følsom for spenningsvariasjoner<br />
BBruksområde: k åd effektbelysning<br />
ff ktb l i
Sparpærer<br />
Levetid 6.000 – 15.000 timer<br />
FFargetemperatur t t 2700K K<br />
R a –indeks 80<br />
Lysregulering<br />
Brukes i Frognerparken
+<br />
-<br />
Hva er en lysdiode?<br />
AllnGaP.<br />
Anode Katod<br />
e<br />
InGaN<br />
”Light Light Emitting Diode-LED, Diode-LED halvleder<br />
som lyser med et monokromatisk lys<br />
når likespenning påføres”<br />
21
LED(lysemiterende dioder)
LED(lysemiterende dioder)
Utvikling av effektivitet for lyskilder
Foredeler med LED<br />
tennes og slukkes momentant<br />
god d ffargegjengivelse, j i l R Ra 6 60 – 95<br />
elsker kulde, momentan tenning<br />
levetid, 50.000 til 100.000 timer<br />
dimensjon og vekt<br />
hvitt lys, redusert krav fra Vegdirektoratet (håndbok 264)<br />
ingen varme til reflektor<br />
godt egnet for kontroll‐ og kommunikajson<br />
lineær dimming g /demping(funksjonsstyrt p g(f j y veilys) y)<br />
mekanisk robuste og støtsikker
Fordeler med LED<br />
de lyser fremover<br />
d det er i ingen iinfrarød f d (IR) eller ll<br />
ultrafiolett (UV) stråling i lyset<br />
dde iinneholder h ld ikk ikke kikk kvikksølv l<br />
de er mekanisk robuste<br />
endrer ikke farge ved dimming<br />
de kan gi g svært mettede farger f g<br />
de er en punktformet lyskilde<br />
de kan tennes og slukkes ubegrenset
Ulemper med LED<br />
krever elektrisk forkobling forkobling, eller en driver<br />
en enkelt lysdiode gir ikke mye lys<br />
stor kvalitetsforskjell j mellom leverandører<br />
dyre investeringskostnader<br />
levetiden forringes av høy temperatur og kraftig strømbelastning<br />
ikke nok “power” for hovedveier og høymastanlegg<br />
for store og tunge armaturer for hovedveier og høymasta<br />
nytt produkt produkt, kontinuerlig utvikling<br />
• låst til en leverandør, det må jobbes mer med standardisering
Indirekte<br />
belysningsmetode<br />
Denne metoden er basert på samme teknologi som de mer ordinære<br />
gatelysarmaturene gatelysarmaturene, for damplamper damplamper, med innebygget reflektor reflektor. Her blir<br />
det imidlertid ikke bare én lyskilde, men et større antall LED´er som<br />
blandes og sender lyset opp i reflektoren. På denne måten reduserer man<br />
ubehagsblendingen, samtidig som eventuelle fargeforskjeller på diodene<br />
utlignes. Man er heller ikke så sårbar hvis noen slukker.<br />
Ulempen er at en slik reflektor betyr et vist tap, og at virkningsgraden på<br />
armaturen blir noe dårligere. g<br />
NB: INGEN VARME TIL REFLEKTOR!
Direkte<br />
belysningsmetoden:<br />
Her er LEDene plassert slik at alle LEDene belyser hvert<br />
sitt område. Enten direkte, eller via en forhåndsjustert<br />
f j<br />
linse. På denne måten danner de til sammen en mosaikk<br />
av lys, og man utnytter LEDs små dimensjoner og enkle<br />
teknologi til å beskrive en presis lysfordeling. Samtidig<br />
slipper man tap i en ”bortkastet” reflektor, og lysutbyttet<br />
blir tilsvarende bedre. Til gjengjeld er man sårbar hvis en<br />
eller flere av LEDene taper sin intensitet eller i verste fall<br />
slukker l kk helt. hl En annen utfordring f d i er at disse di små å<br />
”lysdottene” kan skape uønsket blending. Blending kan<br />
avhjelpes med et ekstra filter, som i så fall reduserer<br />
llysutbyttet tb tt t noe.
Overlappmetoden:<br />
Med denne metoden vil et nærmere definert antall av<br />
LEDene være justert j til å belyse y det samme området.<br />
Således vil lysnivået øke, men ennå viktigere man er<br />
ikke så sårbar hvis noen mister intensitet eller slukker.<br />
Dette gjør at behovet ffor<br />
vedlikehold reduseres<br />
ytterligere, og jeg vil tro at det er denne metoden som<br />
er mest aktuelle når LED skal benyttes på høyere<br />
master og med et større lysutbytte som kreves i<br />
gatelyssammenheng?<br />
g y g
