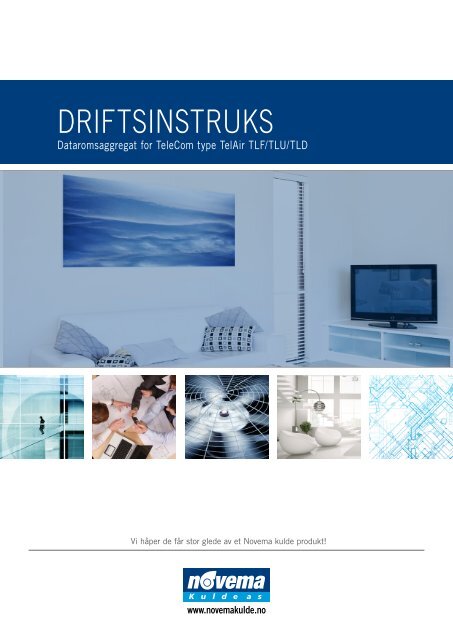

DRIFTSINSTRUKS - Novema kulde

Driftsinstruks
Dataromsaggregat for TeleCom type TelAir TLF/TLU/TLD
Vi håper de får stor glede av et Novema kulde produkt!
www.novemakulde.no

Innholdsfortegnelse
w w w . n e . n o
BRUKER INSTRUKS .............................................................................................................................. 1
Dokumentasjon ........................................................................................................................................ 2
Brukerveiledning telekom aggregat. ......................................................................................................... 3
Komponenter. .......................................................................................................................................... 3
Kodenøkkel .............................................................................................................................................. 4
Tekniske data. .......................................................................................................................................... 5
Telekjøling type Tel Air 2 TLU kapasitet 5,2 – 13,2 kW ........................................................................................... 5
Telekjøling type Tel Air 2 TLF\TLD kapasitet 5,2 – 13,2 kW ................................................................................... 7
Splitt kontra et aggregat konstruert for tele løsning .................................................................................................. 9
Kontroller for Wall Air Type C2020 ....................................................................................................... 10
Vedlikehold ............................................................................................................................................ 12
Feilsøkning. ............................................................................................................................................ 13
Feil bruk ............................................................................................................................................................ 13
Dokumentasjon
Novema kulde har mesteparten av sin dokumentasjon liggende på www.novemakulde.no.
Her kan du hente ned:
Tekniske data og driftsinstrukser
Service igangkjøring og feilsøkingshefter.
Elektriske tilknytninger
Montasjetips og skisser
Kurs og programmer
I tillegg har Novema kulde en betydelig mengde elektronisk dokumentasjon som ikke ligger på web. Kontakt oss
hvis du mangler noe enten via mail eller på telefon.
Dokumenter endres kontinuerlig. for oppdatert informasjon kontakt oss eller se på vår web
www.novemakulde.no
Side 2 av 16

Brukerveiledning telekom aggregat.
Generelt
w w w . n e . n o
Takk for at du valgte et produkt fra Novema kulde. Aggregatet du har kjøpt er et kjøleaggregat for tele og
datarom. Aggregatet er utstyrt med kjølemaskin, batteri, filter og vifte. Aggregatet har spesielt stor luftmengde for
å hindre for kald luft over elektronikken noe som kan gi kondens.
Innholdet i denne brukermanualen er utarbeidet for å sikre riktig drift og vedlikehold av aggregatet; derfor les den
nøye.
Installasjon, service og vedlikehold må kun utføres av faglig kvalifisert personale, jfr. gjeldende forskrifter.
Din dataromsaggregat vil glede deg i mange år hvis du tar vare på den på den rette måten. Så les denne
manualen og sett deg inn i de nødvendige sjekkene du må gjøre.
Komponenter.
Aggregatet kan bygges opp med frikjøling. Aggregatet styres enten av en termostat eller en regulator.
Side 3 av 16

Kodenøkkel
w w w . n e . n o
Side 4 av 16

Tekniskke
data.
w w w . n
Telekjølling
type Tel
Air 2 TLU kapasitet k 5,22
– 13,2 kW
TLU upflow u
TEL AIR 2 —————— ——————— ——————
6 størrelse er, 2 modeller
Kjøleunit med m frikjøling for f innendørs montasje. Aggregat
er
spesialdes signet med tan nke på store luuftmengder
ko ombinert
med frikjøl ling for reduse erte driftskostnnader.
MODELLE ER ————— ——————— ——————
TLU upflow u aggregat
TLF/T TLD downflow aggregat
UTSTYR ———————
— ——————— ——————
Kulde emedie R407c
C2020
mikroproses ssor kontroll
Arbeid dsområdet fra a – 20 til + 47 ° °C
Aluminium
kabinett
TILBEHØR R —————— ——————— ——————
Kulde emedie R134a a med drift oppp
til 55 °C ute
Vinter rdrift kit ned til – 40 °C
Elektr risk varme
Fuktig ghest giver
Bunnv varmer kompr ressor
En rekke
spennings sarter
Lydiso olert utførelse
Softst tarter
Tekniske data TLU
Total kjøleekap.
kW
Følb kjølekkap.
kW
Luftmengdde
m
Luftmengdde
frikjøling
Lydnivå internt
eksternt
Varmebattteri
maks
Høyde
Bredde
Dybde
Vekt
Lyd ved 2 mmeters
avstand ute
3 /t
m 3 40
60
80
90
5,2
6,3
8,3
9,8
3,7
5,3
7,1
8,0
1000
1500
2000
2200
/t
800
1200
1600
1800
dB(A) 53/64
55/64
61/64
62/67
kW
1,5
1,5
4,5
4,5
mm
1990
1990
1990
1990
mm
600
600
900
900
mm
650
650
700
700
kg
170
190
250
260
en noen form for ly yddempning. Kapaasiteter
oppgitt ve ed 30 °C ute og 27 7 °C i rommet
Side 5 av 16
e .
n o
A2
11,4
9,5
3000
2400
63/67
4,5
1990
900
700
270
A4
13,2
10,1
3200
2600
63/67
4,5
1990
900
700
280

w w w . n
Side 6 av 16
e .
n o
TLU U
Skissen
lengst til venstre viserr
TLU under
kom mpressordrift
Skissen
til høyre viser TLU undder
frikjølingsd drift
C2020 mikroprosessor

Telekjølling
type Tel
Air 2 TLF\T TLD kapasittet
5,2 – 13,2 2 kW
TLLD
Downflow
w w w . n
TLF gu ulvinnblåsning
Tekniske data TLF/TLD
Total kjøleekap.
kW
Følb kjølekkap.
kW
Luftmengdde
m
Luftmengdde
frikjøling
Lydnivå internt
eksternt
Varmebattteri
maks
Høyde
Bredde
Dybde
Vekt
Lyd ved 2 mmeters
avstand ute
3 /t
m 3 40
60
80
90
5,0
6,1
8,6
9,4
3,5
5,0
7,2
7,6
1000
1500
2000
2200
/t
800
1200
1600
1800
dB(A) 53/64
55/64
61/64
62/67
kW
1,5
1,5
4,5
4,5
mm
1990
1990
1990
1990
mm
600
600
900
900
mm
650
650
700
700
kg
170
190
250
260
en noen form for ly yddempning. Kapaasiteter
oppgitt ve ed 30 °C ute og 27 7 °C i rommet
Side 7 av 16
e .
n o
TEL L AIR 2 ——— ——————— ——————— ———
6 st tørrelser, 2 mo odeller
Kjø øleunit med frik kjøling for inneendørs
montasje.
Agg gregat er spes sialdesignet mmed
tanke på store s
luftmengder
kombinert
med frikkjøling
for reduserte
drif ftskostnader.
MO ODELLER —— ——————— ——————— ———
TLU upflow aggregat
TLF/TLD downflow
aggreggat
UTS STYR ———— ——————— ——————— ———
Kuldemedie R407c
C2020 mikro oprosessor koontroll
Arbeidsområ ådet fra – 20 ttil
+ 47 °C
Aluminium kabinett k
TIL LBEHØR —— ——————— ——————— ————
Kuldemedie R134a med ddrift
opp til 55 °C ute
Vinterdrift kit
ned til – 40 ° °C
Elektrisk var rme
Fuktighest giver g
Bunnvarmer r kompressor
En rekke spenningsarter
Lydisolert ut tførelse
Softstarter
A2
11,0
9,5
3000
2400
63/67
4,5
1990
900
700
270
A4
13,1
10,3
3200
2600
63/67
4,5
1990
900
700
280

w w w . n
TLD koompressordriift
TLD T frikjøling
Side 8 av 16
e .
n o
TLF
kompresso ordrift
C2020
mikroproosessor
TLF frikjø øling

w w w . n e . n o
Splitt kontra et aggregat konstruert for tele løsning
Penger styrer dessverre alt for ofte innkjøp og det billigste blir veldig ofte valgt. Men ser man på
forskjellen på en unit på ca 9 kW så er det store forskjeller mellom løsningen
Teleaggregat Mini splitt
Vesentlig større luftmengde noe som gir mindre
avfukting og bedre luftdistribusjon i rommet. Normalt
har disse uniter 2 – 3 ganger så høy luftmengde som
en splitt. Dette gjør store forskjeller på
innblåsningstemperaturen
Lave utetemperaturer
Fungerer ned til – 15 0 C men kan også leveres ned til -
50 0 C
Luftmengde
Side 9 av 16
Vesentlig mindre luftmengde gir lavere innblåsning og
større deler av effekten går til avfukting. Fare for ising
og drypping fra enhet i rommet er derfor også større.
Må ha tilleggs utstyr for å gå om vinteren
Filter
Kan leveres opp til EU6 Normal EU 2 filter maks
Frikjøling
Kan leveres med frikjøling standard. Dette gir store
besparelser
Frikjøling må løses utenom splitten med egne vifter
Driftstid
Laget for 24 timers drift hele året Laget for kortere drift sommerstid
Overvåking
Masse automatikkfunskjoner med alarmer
fjernovervåking osv.
Nødventilasjon
Kan automatisk styre nødventilasjon ved feil eller
strømbrudd
Montasje
Kommer komplett ferdig kan monteres som et skap
enten inne eller utendørs
Ingen funksjoner innebygget
Ingen nødventilasjon må bygges ved siden av
Må ha kuldeteknisk montasje

Kontroller for Wall Air Type C2020
w w w . n e . n o
User meny
Dette er de parametre som bruker trenger under drift. Andre menyer trengs det passord for
Her er verdier som kan endres fra USER MENYEN
Under drift vises displayet til venstre. For å komme inne i
menyene trykk knappen MENU.
Bla deg igjennom menyene med opp og ned knappene. Når du
kommer til USER SETUP nederst i menyen trykk SET knappen
Nå er du inne i USER SETUP menyen og du kan bla deg frem
til ønsket parameter med opp/ned knappene.
Skal du endre et parameter gjør følgende:
Bla deg frem til ønsket parameter
Trykk SET knappen og verdien blinker
Endre verdien med opp/ned knappene
Trykk SET igjen for å lagre verdien
ID Punkt Beskrivelse Range Default Enhet
S01 Settpunkt kjøling
Settpunkt for kjøling både i
kompressordrift og frikjøling
Justerbar 25 °C
S02 Settpunkt varme Settpunkt for varmeelement Justerbar 15 °C
S03 Ytre varme settpunkt Settpunkt for ekstern varme -999//999 15 °C
S04 Fuktighet settpunkt
S05 Kjøling bånd
Settpunkt som bestemmer start/stopp for
avfuktningsprosess
Temperaturbånd for kjøling mellom start
stopp
Side 10 av 16
Justerbar 40 -
0/20 5 °C
S06 Varme bånd Temperaturbånd for varme 0/20 5 °C
S07 Fuktighet bånd Bånd for fuktighet 0/100 50 -
S08 Alarmgrense lav temp Grense for lav temperatur alarm -999/999 5 °C
S09 Hysterese lav temp alarm Hysterese lav temp alarm 0/30 5 °C
S10 Alarmgrense høy temp Grense for høy temperatur alarm -999/999 40 °C
S11 Hysterese høy temp alarm Hysterese lav temp alarm 0/30 5 °C
S12 Alarm grense maks temp Grense for maks temperatur alarm -999/999 45 °C

w w w . n e . n o
ID Punkt Beskrivelse Range Default Enhet
S13 Hysterese maks temp alarm Hysterese lav temp alarm 0/30 5 °C
S14 Alarmgrense lav fukt Grense for lav fukt alarm 0/100 20 %
S15 Alarmgrense høy fukt Grense for høy fukt alarm 0/100 80 %
S16 Alarm forsinkelse Tidsforsinkelse for alarm temp/fukt 0/9999 20 sek
S17 Hærverk alarm Forsinkelse for hærverk alarm 0/255 30 sek
S18 Begrense temp frikjøling Begrensning av temperatur i frikjøling -999/999 15 °C
S19 Velge språk Velger språk i menyene UK/DE/ITA/FR UK -
S20 Stille klokken timer Stille klokken timer 0/23 0 H
S21 Stille klokken minutter Stille klokken minutter 0/59 5 min
S22 Stille klokke dag Stille klokke dag 1/31 1
S23 Stille klokke måned Stille klokke måned 1/12 1
S24 Stille klokke År Stille klokke År 0000/9999 2000
S25 Stille ukedag Stille ukedag 0/6 0
S26 Passord for user meny Normalt satt til O men kan endres her -999/999 0 0
Alarmer
Alle alarmer vises i displayet. Når alarmen er tilbakestilt så fjernes alarmen ved å trykke ESC knapp i 5 sekunder
Alarm Reset Stopper aggregat Hva skjer Standby
Høy temperatur Automatisk Nei Ingen endring Ja
Lav temperatur Automatisk Nei Ingen endring Ja
Maks temperatur Automatisk Nei Ingen endring Ja
Frostgrense Automatisk Nei Stopper kompressor Ja
Digital fuktighet Automatisk Nei Ingen endring Ja
Høy fuktighet Automatisk Nei Ingen endring Ja
Lav fuktighet Automatisk Nei Ingen endring Ja
Høy trykk Manuell Nei Starter enhet 2 Ja
Lav trykk Manuell Nei Starter enhet 2 Ja
Skittent filter Manuell Nei Ingen endring Nei
Luftmengde Manuell Nei Starter enhet 2 Ja
Overbelastning varme Manuell Nei Skrur av elvarme Ja
Overbelastning kompressor Manuell Nei Starter enhet 2 Ja
Overbelastning ford. vifte Manuell Nei Starter enhet 2 Ja
Overelastning kond vifte Manuell Nei Starter enhet 2 Ja
Giver feil Automatisk Nei Nei
Røyk alarm Manuell Ja Aggregat stopper Nei
Spennings feil Automatisk Nei Stopper kompressor Nei
LAN feil Automatisk Nei Ingen endring Ja
Hærverks alarm Automatisk Ja Aggregat stopper Nei
Feil spenning Automatisk Nei Stopper kompressor Nei
Fordamper vifte blokkert Manuell Nei Stopper kompressor Ja
Ekstern Automatisk Nei Stopper kompressor Ja
Fri kjøling Automatisk Nei Ingen endring Nei
Nivå Automatisk Nei Stopper kompressor Ja
Side 11 av 16

Vedlikehold
w w w . n e . n o
Sikkerhet
Aggregatet må gjøres strømløst før det åpnes. Husk det er flere roterende deler og disse må stoppes og gjøres
strømløse før man starter vedlikehold.
Filter.
Luftfilteret kan ikke vaskes eller blåses rent men må skiftes ut med jevne mellomrom for å holde aggregat og
rommet rent.
Intervall.
Følgende sjekk bør gjøres
Beskrivelse Hvor ofte (måneder)
Sjekke for eksterne skader 12 mnd
Gjøre rent innsiden og sjekke for skader 12 mnd
Sjekke/skifte filter 3 mnd
Åpne enheten
Det finnes en rekke plater og luker som kan åpnes.
Igjennom disse lukene kan man så gjøre nødvendig
vedlikehold.
Sjekke for eksterne skader
La aggregatet være I drift.
Sjekk for unormal vibrasjoner eller ulyder.
Sjekk for bulker skader eller korrosjon.
Rengjøre innsiden og sjekke for skader.
Skru av aggregatet og gjør det strømløst.
Vent til viften står stille.
Fjern nødvendige luker.
Sjekk tilstand på den elektrisk tilknytning til aggregatet.
Støvsug aggregatet innvendig.
Sjekk filter.
Sjekk og rengjør drenering.
Rengjør alle komponenter med en tørr klut.
Sjekk alle rør for klamring
Sjekk for skader.
Sett på luker
Start opp aggregat.
Skifte filter.
Skru av aggregatet og gjør det strømløst.
Vent til viften står stille.
Fjern midtre luke foran.
Skift filter og rengjør pakningene.
Sjekk for skader.
Sett på luker
Start opp aggregat
Side 12 av 16

Feilsøkning.
w w w . n e . n o
Feil Årsak Løsning
Kompressor går ikke selv om diode
lyser
Krets Q01 har utløst
For liten kjølekapasitet eller
luftmengde
Kondensvann renner utover.
Vifte går ikke
Feil bruk
Høy trykk utløst da aggregat ikke
blir kvitt varmen
Høy trykk utløst grunnet for mye
kuldemedie.
Kortslutning i en av viftene eller
kompressor
Filter er skittent Skift filter
For lite kuldemedie
Side 13 av 16
Sjekk kondensatorviften og renhet
av batteriet. Sjekk innstilling av
høytrykk.
Reduser mengde kuldemedie.
Utføres kun av autorisert personell.
Mål ut kretsene og fin hvor feilen er.
Fyll kuldemedie. Finn lekasje
Utføres kun av autorisert personell
tett avløp Rens avløpet for urenheter
Vannet står i karret
Ikke spenning frem Sjekk sikringer
Slått av sjekk kontrollpanel Sjekk kontroller
Kontakt rørlegger for å
utbedre.mangler.
Ikke bruk aggregatet som lagerplass eller som tørkestativ. Plasseringen bør heller ikke være bak
andre komponenter slik at luftstrømmen ikke får trengt inn i rommet.

w w w . n e . n o
Demontering
Alle kjøleaggregater inneholder kuldemedier og EE (elektronisk) avfall som skal spesialbehandles ved spesielt
deponi.
Ved deponi blir elektronisk utstyr demonteres og ulike metaller og øvrige materialer sorteres for gjenvinning. De
miljøskadelige komponentene tas hånd om og uskadeliggjøres.
Novema kulde betaler årlig en avgift slik at våre kunder kan levere sine produkter ved godkjente deponier for
kyndig destruksjon og sortering for resirkulasjon
Kuldemedie blir i dag destruert på eget sted mens elektronikkavfall og metaller sorteres og gjenbrukes.
Side 14 av 16

w w w . n e . n o
Side 15 av 16

Spør oss om: mini splitt, multi splitt, viftekovenktorer, tak kasetter, befuktere, kuldeprodukter, varmepumper,
akkumuleringstanker, pumper, platevekslere, elektrokjeler, tørrkjølere, luftkjølte kondensatorer, tele og datakjø-
ling, kjøl og frys, service, montasje og reservedeler.
Skedsmokorset tlf.: 63 87 07 50 Fredrikstad tlf.: 69 36 71 90 Bergen tlf.: 55 34 86 70 Trondheim tlf.: 73 82 08 90
www.novemakulde.no
