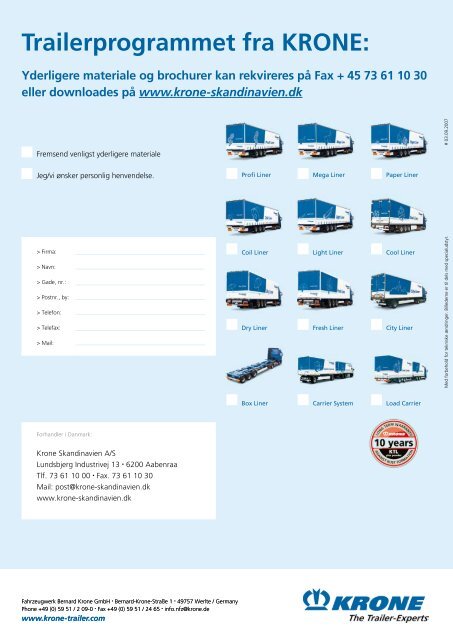

Trailerprogrammet fra KRONE:
Yderligere materiale og brochurer kan rekvireres på Fax + 45 73 61 10 30
eller downloades på www.krone-skandinavien.dk
Fremsend venligst yderligere materiale
Jeg/vi ønsker personlig henvendelse.
> Firma:
> Navn:
> Gade, nr.:
> Postnr., by:
> Telefon:
> Telefax:
> Mail:
Forhandler i Danmark:
Krone Skandinavien A/S
Lundsbjerg Industrivej 13 • 6200 Aabenraa
Tlf. 73 61 10 00 • Fax. 73 61 10 30
Mail: post@krone-skandinavien.dk
www.krone-skandinavien.dk
Fahrzeugwerk Bernard Krone GmbH · Bernard-Krone-Straße 1 · 49757 Werlte / Germany
Phone +49 (0) 59 51 / 2 09-0 · Fax +49 (0) 59 51 / 24 65 · info.nfz@krone.de
www.krone-trailer.com
Profi Liner
Coil Liner
Dry Liner
Box Liner
Mega Liner
Light Liner
Fresh Liner
Carrier System
Paper Liner
Cool Liner
City Liner
Load Carrier
# 03.09.2007
Med forbehold for tekniske ændringer. Billederne er til dels med specialudstyr.

Profi Liner
Mega Liner
Paper Liner
Coil Liner
Light Liner
Cool Liner
Dry Liner
Fresh Liner
City Liner
Box Liner
Carrier System
Load Carrier
D F GB DK PL NL
Profi Liner

Profi Liner – den professionelle trailer.
Bagkofanger og lygtetravers er altid udført
som separate komponenter, der hurtigt
og nemt kan udskiftes.
2 | Profi Liner DK
Som professionel i transportbranchen lægger du sikkert stor vægt på samarbejdet
med andre professionelle? Derfor er Profi Lineren fra KRONE et oplagt valg!
Profi Lineren overbeviser både med den robuste konstruktion, de standardiserede
komponenter samt med korrosionsbeskyttelsen. Profi Lineren er produceret af
professionelle til professionelle.
Udtræksstigen er udført med store
trin med henblik på at øge arbejdssikkerheden.
Selv ved nedstigning
kan trinene tydeligt ses.
Ophæng til reservehjul er placeret
i midten, så hjulet nemt kan vippes.
Den let tilgængelige befæstigelse
muliggør samtidig sikring af fælge.

3 |
Krone Profi Lineren er robust, pålidelig og gennemtænkt!
Den katalytiske dyppegrundering og pulverlakeringen
betyder utrolig effektiv beskyttelse mod rust. Chassiset er
meget stabilt, og seriekomponenterne, som f.eks. Edschaskydetaget,
baglygter m.v., er nemme at udskifte, hvilket
betyder lavere life-cycle-costs!
Alle betjeningsventiler er placeret bag
akselaggregatet og er dermed godt
beskyttet. Stopkilerne er placeret lige
der, hvor man har brug for dem!
KRONE får aksler og aggregater
komplet fra velafprøvede og anerkendte
producenter, hvilket sikrer en optimal
afstemning af chassis og aggregat.
Stabilitetssystemet er standard.
Profi Lineren er også i andre sammenhænge et sikkert valg.
Gavl og bagdør er udført i stål og har dermed en lang
levetid. Alligevel er den let og kan transportere nærmest
alt – godt sikret med præmierede lastsikringssystemer fra
KRONE.
Dobbelt påkørselsbeskyttelse
på indersiden af gavlen:
En stødabsorberende plade
er påskruet gavlen, der
herved bliver ekstra stabil.
Tilslutninger til lys og luft
placeret i 2 niveauer forhindrer
kabelsalat.
Efter ønske kan der fås en
tilslutning til en yderligere
højde regulering.
Sideafskærmningen er boltet sammen
med chassisrammen for øget stabilitet og
er pulverlakeret i sikkerhedsfarven hvid.
Klapbar udførelse i forbindelse med
tilbehør såsom reservehjul m.m.

Profi Liner – nem af- og pålæsning!
Den nemme etgrebsbetjening af
skydestolperne gør det nemt at på-
og aflæsse Profi Lineren.
Af- og pålæsning kan koste tid! Det skal helst gå hurtigt, og være nemt!
Presenningen åbnes, skydestolperne skubbes til side med én hånd,
Edscha-skydetaget åbnes – ind med lasten. Fastsurring, lukning af tag
og presenning – alt sammen med få bevægelser - og så videre!
Den prisbelønnede Multi Lock-kantramme
er standardudstyr. Fastsurringsmuligheder
for hver 100 millimeter til
universel Lastsikring.
4 | Profi Liner DK
Skydetaget er fleksibelt og kan åbnes
foran og trækkes bagud, hvilket er
praktisk ved af- og pålæsning med
kran direkte ved gavlen.
Skydegardinerne åbnes og lukkes hurtigt
med overcenterlukker (Standardudstyr).
Alt afhængig hvilket type lastsikringscertifikat
kan der også vælges andre
låseanordninger
Den stabile spændeanordning til
presenningen er indbygget og sidder
godt beskyttet i bagenden. Der er
tilstrækkelig grebslængde til at kunne
spænde presenningen helt ud
Takket være løsneanordningen ved
gavlen kan presenningen, også her,
åbnes og lukkes både hurtigt og
nemt.

5 |
Fleksibel og anvendelig til alle sættevognstrækkere:
Profi Lineren er allerede i dag klargjort til fremtidige
sættevognstrækkere. Koblingshøjden kan varieres fra
1.050 - 1.170 mm. Dette er muligt i forbindelse med det
højderegulerbare akselaggregat og gavl-tagforbindelsen,
der sammen med sidestolperne alle er udførte med hulbillede.
Højden kan derfor indstilles forholdsvist nemt.
Den stabile 3-delte gavl af stål er
boltet fast til rammen. Taghøjden
kan justeres manuelt fra 2.575
– 2880 mm.
De integrerede lukkestænger
og undermonterede dørlåse
muliggør en hel glat bagvæg
(mulighed for 4 låse).
Koblingshøjde
halshøjde
Koblingshøjde
Side- og tagpresenningerne kan allerede fra fabrikken
sys eller produceres, så de tilpasser sig den ændrede
opbygningshøjde. Ved behov kan den indvendige højde
tilbagejusteres til den oprindelige højde igen. Profi Lineren
er hermed forberedt og kan tilpasses nærmest alle de
udfordringer, som trailerbranchen byder på.
Det originale Edscha skydetag er standard udstyr hos Profi Lineren.
Det er nemt at håndtere, funktionelt og gennemtestet.
Det viste eksempel er med dæktype 385/65 R 22.5
Her vises diagonaltilspænding i tag som muligt ekstraudstyr.

Optimal lastsikring: Den prisbelønnede
Multi Block tværbjælke fra KRONE med
21 fastsurringspunkter ligger her på
tværs af kørselsretningen (ekstraudstyr).
Hos KRONE skriver vi professionel lastsikring med stort. Talrige innovative
Multi Fix lastsikring ved transport af stål.
Nem og hurtigt surring uden de store
anstrengelser.
6 | Profi Liner DK
Profi Liner og lastsikring.
og præmierede lastsikringssystemer taler for sig selv. Multi Lock-rammen er
standard hos KRONE, og alt afhængigt af udstyret, kan Profi Lineren også
fremvise lastsikringscertifikat.
Dellast kan sikres optimalt i Profi Lineren!
Den variable Multi Wall med ladbjælker
af aluminium kan ved behov fungere
som ekstra skillevæg (ekstraudstyr).
Fastboltet palleanslagskant kan bestilles
fra starten, men kan også eftermonteres,
når behovet opstår.
Vendbare aluminiums ladbjælker sikrer
paller med drikkevarer. Ladbjælkerne
kan placeres både vandret og horisontalt
i bræddelommerne (ekstraudstyr).
Palleanslagskanten i siden forhindrer
at lasten skrider. Galvaniserede
kæpstokhuller i kantramme og bund
til kæpstokkene fås som ekstraudstyr.

7 |
Multi Lock. Multi Block. Multi Wall. Lastsikringen ved
Profi Lineren er „multi“ anvendeligt. Multi fordi alene
kombinationen af standard Multi Lock kantrammen og
Multi Block bjælkerne giver ca. 3000 fastsurringsmuligheder.
Multi Wall, er den ekstra skillevæg i traileren.
De praktiske vendbare bjælker i aluminium er til afsikring
KRONE Profi Liner – Dobbeltdæktraileren med lastsikrings-
certifikat:. 12 på langs liggende lastbrædder med hulsystem
til 23 tværbjælker giver plads til 33 ekstra paller på anden
etage
Systemet er meget
nemt at håndtere.
Bjælkerne låses
fast i hulsystemet,
og både brædder
og tværbjælker
har egensikring og
er dermed fast
forankrede.
5 par midterstolper
deler opbygningen
i 6 felter. Såfremt
tværbjælkerne ikke
er i brug, kan de
ligesom presennings
– brædderne opbevares
på langs mellem
sidestolperne. Flytbare
bræddelommer
muliggør en fleksibel
udnyttelse af ekstra
brædder.
af kasser med drikkevarer, ligeledes palleanslagskanten
i siden. Profi Lineren er lastsikringscertificeret – og det
uafhængigt af lastens art. Profi Lineren med dobbeltdæk
kunne som den første trailer af sin art fremvise et last-
sikringscertifikat.
Dobbeltdæk

Muligheder & ekstraudstyr:
Stor værktøjskasse af særlig slagfast
materiale, som er fastgjort til rammen
med kraftige traverser.
Pallekasser af forskellig størrelse er
placeret foran akslerne. Kriterierne
for sideafskærningen er selvfølgelig
opfyldte.
8 | Profi Liner DK
Hvor skal man gøre af værktøj, presenningsbrædder, den store mængde
paller, ledsagepapirer, osv.? KRONE har et par ideer og skræddersyr din
Profi Liner helt efter ønske og mål!
Når kæpstokkene ikke lige er i brug,
kan de placeres i det dertil beregnede
depot under kantrammen.
Kæpstokkene kan også opbevares
og beskyttes i en opbevaringskasse,
som kan sidde på tværs under Profi
Lineren.
Mellem bund og sideafskærmning
er der en sikker holderanordning
til opbevaring af 2 Multi Blocklastbjælker.
Presenningsbrædder opbevares
i et depot under kantrammen.
Profi Lineren tilbyder komplet last-
sikring – både ind- og udvendig.

9 |
Det er altid en god ide at tage en hel samling af
kæpstokke og presenningsbrædder med til
lastsikringen. Hellere lidt for meget end for lidt!
Lastsikringen er ekstrem vigtig. Men hvor skal
man gøre af det hele? KRONE har udviklet et
Ved færgetransport er
det vigtigt at bagkofanger
kan klappes op og at baglygterne
er beskyttede.
Alt er med om bord: vipbare kroge til
fastsurring på færgen. Dokumenttaske
til ledsagepapirerne.
helt sortiment af depoter og opbevaringskasser til
montering under chassiset. Dermed kan man få alt det
med, som man behøver. En stabil og aflåselig værktøjs-
kasse til båndstrammere og værktøj hører også med til
sortimentet.
Profi Lineren fra KRONE fås selvfølgelig også
med udstyr til banetransport.

Professionelle ønsker & svar:
Stålbrædder med inte-
grerede surringsskinner
muliggør en fleksibel
lastsikring med
spærrestænger.
Der finders yderligere muligheder med Profi Lineren: Sidefjelde til gardin-
traileren, eller diagonalafstivninger til både gavl og til taget.
Diagonalafstivning i taget
til lastsikring i henhold til
de tyske DCE-Retningslinier
og til transport af
drikkevarer.
For at opnå en stærkere afstivning af lastrumssiderne
anbefales det at udstyre Profi Lineren med aluminiums
presenningsbrædder med V-samling eller med
preseningsbrædder af træ. De 3 midterstolper er
standardudstyr.
10 | Profi Liner DK
Profi Lineren med sidefjelde og
og helpresenning.
Såfremt det ønskes, kan
opbygningen med skydegardin
også udstyres med sidefjelde.
Bagsmækken kan også fås som
havelåge. Denne har samme
højde som sidefjeldene og er
udstyret med etgrebs-betjening.
De støbte og galvaniserede
hængsler er boltet på sidefjeldene
med gennemgående
bolte.
Profi Lineren med sidefjelde
er også udstyret med Multi
Lock kantrammen.
En afskærmning sikrer mod
skader ved evt. påkørsel.
Båndstrammere med fladkkroge
gør det muligt at benytte Multi
Lock kantrammen selv med
lukkede sidefjelde.

11 |
Tekniske data Profi Liner:
Teknisk beskrivelse:
• Multi Lock-kantramme til universel lastsikring
• Mekaniske støtteben 2 x 12 to, med udligningsfod.
• Vedligeholdelsesvenlige aksler; luftaffjedring med hæve og
sænkeanordning, 1 Ventil;
• 6 dæk, str. 385/65 R 22.5
• Reservehjulsophæng i ophængsudførelse.(Ekstraudstyr)
• EU-godkendt bremsesystem inkl. stabiliseringssystem, standbremse
af fjedertypen; EBS-Anlæg 2S/2M, 2 sensorer på en aksel,
Diagnose via ISO 7638-Stikforbindelse (EBS-forsyningskabel)
• 24-Volt Lysanlæg med 2 stk. 7-pol. stikdåser DIN ISO 1185/3731;
med 2 stk. EU-multifunktionsbaglygter inklusive tågebaglygte og
baklygter; 2 store slingerlygter med gummiarm, sidemarkeringslygter
i LED-udførelse.
• 30 mm vandfast bundblade, med forseglede snitflader, styrke iht.
DIN 283, belastningsevne op til max 7.000 kg truck-akseltryk.
• Aluminium-universal-yderbomme, gennemgående, til skydepresenning
og skydestolper; Edscha-skydetag, højde 125 mm,
forskydelig både fremad og bagud, indstillelig højde foran
fra 2.575 til 2.800 mm i. L. (i trin af 25 mm)
Tekniske data:
Belastning af sættevognskobling 15.000 kg
Akseltryk maks. 24.000 kg
Tilladt totalvægt (teknisk muligt) 39.000 kg
Egenvægt: ca. 6.250 kg
Nyttelast (teknisk muligt) ca. 32.750 kg
Akseafstand 1.310 mm
Højde foran 125 mm
Koblingshøjde, tom 1.050-1.170 mm
Indvendig længde 13.620 mm
Indvendig bredde (mellem stolperne) 2.480 mm
Fri indlæsningshøjde i sider 2.575-2.800 mm
Drejeradius foran 2.040 mm
(Angivne mål og vægt er for standardudførelsen)
13.620 mm i.L.
• Påboltet gavl med stabile hjørnestolper;
• Bagvæg som containerdør med påboltet bagramme, én indvendig
lukkestang pr. dørfløj; tagtravers, der kan klappes op og som
forskydes sammen med taget.; presenningsspændeanordning
ved bagrammen
• 3 par midterstolper, anbragt overfor hinanden; 6 indstillingsmuligheder
i begge sider, med 4 sæt ladbjælker af træ.
• 2 trapezformede stålfenderhjørner i bagende, ekstra påkørselsbeskyttelse
ved hjælp af Delta-profiler.
• Pvc-presenning med gennemgående lodrette forstærkninger,
foroven med ruller, nederst med presenningsstrammere af
nirostastål; tagpresenning i hvid.
• Alle ståldele er stålblæst og KTL-grunderet og har fået en førsteklasses
overfladebehandling. Aksler og hjulnav i KTL-sort; sideafskærmning
og lygtetravers er pulverlakeret i sikkerhedsfarven
hvid, hjul er lakeret i sølv, påmonteringsdele i hhv. sort eller zink.
Standard: Multi-Lock lastsikring!
Præmieret med Trailer
Innovationsprisen 2002:
Lastsikring på tværs af
kørselsretning og med
over 3.000 surringsmuligheder
Der tages forbehold for ændringer!
Uanset lastens art, er den sikret optimalt med Multi Lock- / Multi Block
systemet.
