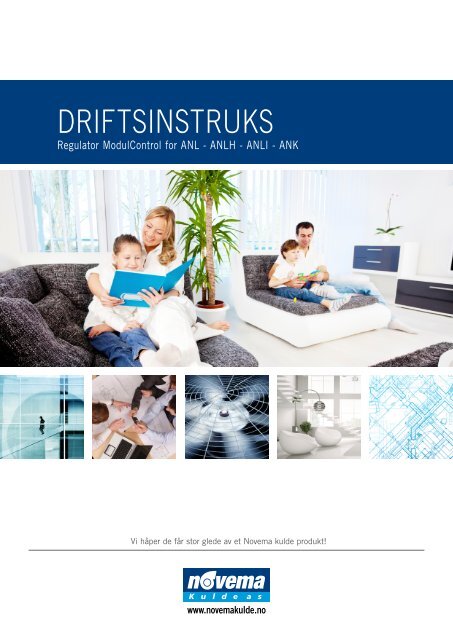

ANL/H/I/R regulator

Driftsinstruks

Regulator ModulControl for ANL - ANLH - ANLI - ANK

Vi håper de får stor glede av et Novema kulde produkt!

www.novemakulde.no

Nr

w w w . n e . n o

Dokumentasjon ........................................................................................................................................ 2

Instruks for ModuControl med software versjon 4.1 ................................................................................ 3

Brukerens ansvar .................................................................................................................................................. 3

Kontroller type ModuControl ................................................................................................................................ 4

Oppstart av Aermec ANL(I)/K, SRA aggregater ...................................................................................................... 6

Display. ............................................................................................................................................................... 7

Bruk av panelet. ................................................................................................................................................... 8

Endre driftsparametere ............................................................................................................................ 9

Parameterliste .................................................................................................................................................... 10

Andre menyer .................................................................................................................................................... 10

Parametere for avlesning ..................................................................................................................................... 11

Driftsparametere verdier (user nivå) password 000 ................................................................................................. 12

Fyringskurver varme og kjøl .......................................................................................................................... 13

Installasjonsmeny passord 030................................................................................................................ 17

Parametere for installasjonsmenyen ...................................................................................................................... 18

Styring av ekstern varme fra ModuControl ............................................................................................................ 20

DIP switcher ........................................................................................................................................... 22

Avriming av varmepumper med Moducontrol ........................................................................................ 23

Varmgass innsprøyting........................................................................................................................................ 24

Avrimingsyklus med 4-veis ventil ........................................................................................................................ 24

Alarmhåndtering .................................................................................................................................... 25

Vedlikehold ............................................................................................................................................ 26

Deponi og avfall ...................................................................................................................................... 27

F Gass direktiv ....................................................................................................................................... 27

Dokumentasjon

Novema kulde har mesteparten av sin dokumentasjon liggende på www.novemakulde.no.

Her kan du hente ned:

• Tekniske data

• Driftsinstrukser

• Service igangkjøring og feilsøkingshefter.

• Elektriske tilknytninger

• Montasjetips og skisser

• Kurs

• Programmer

I tillegg har Novema kulde en betydelig mengde elektronisk dokumentasjon som ikke ligger på web. Kontakt oss

hvis du mangler noe enten via mail eller på telefon.

Dokumenter endres kontinuerlig. for oppdatert informasjon kontakt oss eller se på vår web

side

www.novemakulde.no

Side 2

w w w . n e . n o

Instruks for ModuControl med software versjon 4.1

Generelt

Takk for at du valgte et produkt fra Novema kulde. Aggregatet du har kjøpt produserer isvann til utstyr som er i

bygget. Uniten er en komplett kjølemaskin eller varmepumpe bestående av kompressorer, batterier, vifter,

regulering, veksler osv. For å kontrollere aggregatet så er det utstyrt med en kontroller type ModuControll.

Nret i denne brukermanualen er utarbeidet for å sikre riktig drift og vedlikehold av aggregatet; derfor les den nøye.

Dette er også viktig for garantien. Ved feil bruk kan garantien opphøre.

Installasjon, service og vedlikehold må kun utføres av faglig kvalifisert personale, jfr. gjeldende forskrifter.

Ditt aggregat vil glede deg i mange år hvis du tar vare på den på den rette måten. Så les denne manualen og sett

deg inn i de nødvendige sjekkene du må gjøre.

Brukerens ansvar

Vennligst ta deg tid til å lese gjennom denne manual før installasjon og bruk av anlegget. Dette gjør deg i stand til

å unngå unødvendige feil med påfølgende ekstrakostnader og forsinkelser.

• Etterfølgende dokumentasjon er utarbeidet for å sikre riktig installasjon, innjustering og vedlikehold av

aggregatet; derfor les instruksen nøye.

• Installasjon, innjustering og service skal kun utføres av faglig kvalifisert personale, jfr. gjeldende

autorisasjonsforskrifter og ting i denne instruks.

• Sikkerhetskrav: etter gjeldende forskrifter, les Norsk Standard 4622

• Før montasje skal alle anleggskomponenter klargjøres og inspiseres for transportskader eller andre

uregelmessigheter.

• Emballasjen med plast, stifter og skum er en fare for barn og bør derfor fjernes og resirkuleres.

• Før anlegget tas i bruk skal stedlig driftspersonalet gis nødvendig opplæring i drift og vedlikehold av anlegget,

eier/bruker er ansvarlig for dette.

• Eier av tekniske anlegg er ansvarlig for at anlegget drives, etterses og vedlikeholdes på en forsvarlig måte.

Dersom anlegget brukes av andre enn eieren, kan ansvaret etter skriftlig avtale mellom eier og bruker

overføres til bruker.

• Aggregatet skal drives og vedlikeholdes på en slik måte at faren for unødvendige belastninger på indre og ytre

miljø begrenses.

• Ta godt vare på denne manualen og sørg for at den alltid er tilgjengelig for driftspersonalet.

Novema kulde as bærer ikke garantiansvar når:

• Utstyr/anlegg er forandret uten vårt samtykke.

• Vår leveranse er utsatt for belastninger, ytelseskrav andre enn de som er avtalt og som er grunnlag for

bestillingen.

• Når ukvalifisert personell har utført montasje eller oppstart.

• Vår leveranse er skadet ved ukyndig behandling/drift.

• Våre instruksjoner ikke er fulgt.

• Leverandøren fraskriver seg ethvert ansvar ved skade på personer eller materiell når skaden skyldes

manglende overholdelse av instruksjonene i denne manualen.

• Skal arbeider utføres på aggregat i garantitiden må alltid Novema kulde kontaktes for godkjenning av inngrep

for at garantien skal gjelde.

Side 3

w w w . n e . n o

Kontroller type ModuControl

Brukes for aggregat ANL, ANLI, ANR, ANF, ANK, SRA og SRP

Softwareutvikling foregår kontinuerlig og det kan skje endringer som ikke er fanget opp av dette dokument.

Kontrollpanelet gir mulighet for rask avlesning og justering av aggregatets driftsparametere

Styre ekstern varmekilde

• Det ligger ferdige digital utgang for å kontrollere ekstern varmekilde av på. Ekstern kilde kan aktiveres av

digital utgang fra aggregat ved disse forholdene

• Når vanntemperatur er 3 °C lavere en settpunkt aggregat. (kan justeres)

• Under en hvis utetemperatur

• VP kan stoppes ved en gitt temperatur

Regulatoren har følgende funksjoner

Regulering:

• Komplett styring overvåking og kontroll av aggregatet

• Temperatur kontroll av utgående vann via PI regulator. Snitt utgående temperatur vises I displayet.

• Endret tid mellom start og stopp avhengig av ΔT inn ut på veksler

• Intelligent avtiningslogikk som via utetemperatur, batteritemperatur hindrer for mange unødvendige

avtining.

• Avtining skjer i to trinn: innsprøyting under varmedrift, dvs. Den sprøyter inn væske i fordamper, hever

trykket litt slik at isen smelter, dette hjelper maskinen til å gå mye lenger uten å måtte foreta en full

avriming (reversering via 4-veis ventil) trinn 2: etter et visst antall injeksjoner vil den foreta en full

avtining.

Fyringskurve:

• Vanntemperaturen kan utekompenseres for å tilpasse byggets behov og sikre maksimal effektivitet av

aggregat.

Varme om sommeren og kjøling ved lav utetemperatur:

• Kondensatortrykket overvåkes ved kjøling ved lav utetemperatur (DCPX).

Ved varmepumpe styres viftene for å produsere varme ved høy utetemperatur (DCPX)

Alarmer:

• Automatikken har det vi kaller ”prealarm” dvs. Når det nærmer seg en alarmsituasjon, vil en

forhåndsalarm vises, maskinen vil forsøke å starte igjen selv noen ganger i tilfelle dette bare var noe

forbipasserende, dette sikrer optimal drift. Skjer selv en ufarlig alarm for mange ganger går aggregatet i

alarm. Alarm gis ved

• Lav trykk

• Høy trykk

• Høy trykk temperatur

• Frostgrense

• Differansetrykkgiver for vann indikerer liten vannmengde

• Kontroll av alarm ved ΔT over plateveksler.

• Alarm historikk.

Side 4

w w w . n e . n o

Diverse:

• Timeteller kompressor.

• Teller for å vise kompressor topper.

• Autorestart etter strømavbrudd.

• Regulatorer kan kontrollere og regulere på totalt 5 temperaturgivere og 2 trykkgivere

• Regulerer på inne eller utgående vann avhengig av aggregattype

Viser ved oppstart:

• Spenning

• Kompressor av/på

• Driftsmodus kjøling/varme

• Aktive alarmer

Avlesning av alle givere:

• Vann inn/ut

• Temperatur på kondensatorbatteri

• Trykk på gass

• Utegiver)

• Utgående trykk

• Inngående trykk

• Temperatur feil

• Tid til oppstart

Displayet har ”screen saver” om ønskelig

Ekstern kommunikasjon

• Hovedkortet støtter Modbus, ved å bruke MODU-485A for å knytte maskinen til et nettverk.


• Det ligger ferdige digital utgang for å kontrollere ekstern varmekilde av på. Ekstern kilde kan aktiveres av

digital utgang fra aggregat ved disse forholdene

• Når vanntemperatur er 3 °C lavere en settpunkt aggregat. (kan justeres)



Digitale innganger

• Fjernstyring valg av/på

• Sommer/vinterdrift

• Utetemperatur sperre for å stoppe varmepumpe

Digitale utganger

• Styre ekstern varmekilde

Tillegg for ANLIH inverter

• Trinnløs regulering av kompressor styrt av behov på anlegget. Kan da bruke anlegg med mindre

vannvolum. 5 l/kW kontra av/på aggregat med 15 l/kW

Tillegg i SRP

• Aggregatet kan leveres med ekonomizer som styres av regulator

Side 5

Oppstart av Aermec ANL(I)/K, SRA aggregater

w w w . n e . n o

Sjekkliste FØR start finner sted:

• Er aggregatet montert med minst 30 cm bakkeklaring? MÅ gjøres slik at smeltevann fra avtining kan forlate

bunnpanne uten å bli hindret.

• Er varmekabel lagt i bunnpanne? Se instruks for installasjons veiledning.

• Da er det klart for sjekk av kabler og koblinger, etterstram ALLE tilkoblinger. Sjekk plugger på siden av

hovedkort, slike ting kan løsne under transport. Løse koblinger inn på kort kan lage alarmer som f.eks. sensor

not present, overload etc.

• DIP switcher: Disse MÅ sjekkes ihht manual og korrespondere med DIN aktuelle maskin modell. Ikke forsøk

å endre DIP settinger til annet en beskrevet for DIN maskin.

• Slå på hovedstrømbryter, vent på at display går gjennom sin egentest. Se om det kommer alarmer som kan

spores til en løs ledning f.eks. Kontroller trenger ikke harde trykk, tvert imot: en veldig lett berøring er alt som

trengs, prøv litt først, bli vant til den.

For varmepumper

Før du starter maskin må du sette den i rette driftsmodus, for varmepumpe gjør flg.:

Trykk , passord 000, bekreft igjen med . kommer opp i display et lite øyeblikk før du ser

parametersetting: 0 eller 1. Trykk , bruk piltaster for å endre til 1 som betyr varmepumpedrift. 0 betyr

kjøledrift.Bekreft med . Trykk for å gå ut av menyen

Start aggregat

Start maskinen ved å trykke og holde inne noen sekunder, da kommer på i display for å indikere at

maskin er på.

lyser den fast.

begynner å blinke for å indikere oppstart sekvens av kompressor, når kompressor starter så

Justere settpunkt varmedrift

Trykk , passord 000, bekreft igjen med . kommer opp i display, trykk opp til du ser

parameter som er settpunkt varme. Fabrikkinstilling er 45°C. Trykk , og så for å endre settpunkt

opp eller ned. Bekreft med . Trykk for å gå ut av menyen

Justere settpunkt kjøledrift

Trykk , passord 000, bekreft igjen med . kommer opp i display, trykk opp til du ser

parameter som er settpunkt kjøling. Fabrikkinstilling er 7°C. Trykk , og så for å endre settpunkt

opp eller ned. Bekreft med . Trykk for å gå ut av menyen

Sette regulator til å regulere på utgående vann. ANLI er ment å kunne regulere på utgående

vann

Trykk , passord 030, bekreft igjen med . kommer opp i display etterfulgt av setting: 0 eller 1, 0 betyr

regulering på inngående, 1 betyr utgående. Trykk , etterfulgt av for å endre til 1 hvis den ikke står i 1

allerede, bekreft med . Trykk for å gå ut av menyen

Side 6

Display.

w w w . n e . n o

Aggregatet styres av en elektronisk regulator hvor man kan stille og avlese driftsparametre.

Beskrivelse kontrollpanel

Kontrollpanelet gir mulighet for rask avlesning og

justering av aggregatets driftsparametere

Displayet inneholder 3 tall og 4 dioder. Lagrede

parametere ligger i minnet på kontrolleren og endres

ikke selv etter ett strømbrudd.

Med fjerntablå type PR3 (tilbehør) kan man starte og

stoppe, skifte mellom vinter/sommerdrift og lese

alarmer på avstand.

.

Hovedfunksjoner er:

• Vann inngående/utgående kontroll.

• Avfrostning kontroll

• Komplett alarm håndtering

• Kan tilknyttes via seriell linje for overvåkning

• Fjerntablå (PRD) med komplett kontroll

ModuControl brukes i dag for aggregatene av type

ANL Luftkjølt isvann

ANL-H Luft vann varmepumpe

ANLI –H Luft vann varmepumpe inverter

ANR Luft vann varmepumpe med 2 kompressorer

ANK Luft vann

Side 7

Bruk av panelet.

w w w . n e . n o

Funksjon Funksjon

A Display 1 Lyser når SET meny er aktivert

B Av/på bryter 2 Lyser når alarm meny er aktivert

C Bryter for å lese givere 3 Indeks for parameter

D Bryter for set menyen 4 Parameter verdi

E Bryter for alarm menyen 5 Indikerer sommerdrift

F Før å øke minske verider 6 Indikerer vinterdrift

7 Indikator for alarmstatus

8 Indikerer kompressor drift modus

9 Indikerer at aggregatet vil stoppe

Under normal drift viser displayet utgående isvann. Du kan bruke knapper og piler for å gå igjennom de

forskjellige menyene.

Kontrollpanelet består av et touch panel men knapper og dioder/tall for avlesning. Man kan aktivere panelet ved å

trykke på knappene. Default viser displayet verdien på temperaturgiver på utgående vann. Kun de 3 tallene til

høyre viser verdien, men tallet til venstre viser hvilket parameter du avleser. ( se oversikt neste side)

Du kan bla mellom verdiene ved å bruke knappene opp/ned.

Side 8

Endre driftsparametere

w w w . n e . n o

NB! Aggregatene kommer standard med de parametere fra fabrikk som skal brukes. Man skal ikke røre verdiene i

settpunkt menyen uten at man vet veldig godt hva man gjør eller har avtalt dette med Novema kulde.

I standard modus kan du bare lese verdiene ved å

bruke knappene opp og ned. Verdiene etter finner

du i tabell på siden foran

For å endre driftsparametere må man flytte seg fra

standard avlesningsmenyen til settpunkt menyen.

For å komme til denne menyen trykk skrutrekker

knappen (D) . Du vil da bli bedt om passord for å

komme videre. Passordet er 000. Trykk så

skrutrekker knapp igjen og du er kommet inn i

settpunkt menyen.

Bla opp og ned men knappene pil opp/pil ned, og

når du har kommet til den du ønsker endre se

tabell under.

For å kunne modifisere et parameter når du har

funnet det trykk skrutrekker knappen igjen og du

kan nå modifisere verdien ved å bruke pilene

opp/ned.

Når du har endret verdien til det du ønsker så trykk

skrutrekker igjen og du har lagret verdien og gått

tilbake til settpunkt menyen.

Når du er ferdig men å endre så trykk knapp C

(givere) og du er tilbake i avlesnings menyen

Side 9

Standard meny

Når du er i settpunkt

menyen vil verdien SET

viser til venstre i displayet










Standard meny

Parameterliste

w w w . n e . n o

Verdier som kun vises for varmepumper

Verdier som vises med tilbehør DCP

Verdier for aggregat med 2 kompressorer

Side 10

Avlesning av parametere

I displayet er det 2 tall

A = Parameter indeks ifølge tabell

B = Parameter verdi

Ikke alle verdier finnes på ale aggregat grunnet

forskjellige funksjoner.

Se tabell under for forskjell

Verdier kun for inverter modeller

Andre menyer

I tillegg til menyene omhandlet i denne manualen finnes det egne manualer for

• Elvarme styring i tank

• Styre avfrostningsfunksjon

• Kompressor og pumpe meny

Verdier for å produsere varmt tappevann

Dette er fuksjoner som normalt aldri skal røres og omfattes derfor ikke av denne instruksen

Parametere for avlesning

Trykk knapp C

w w w . n e . n o

Side 11

w w w . n e . n o

Driftsparametere verdier (user nivå) password 000






Side 12




Sette driftsform varme/kjøle

Nr Default Min Max Kommentarer

0

StA

0,0

0

Kjøl

1

Varme

Regulator kan brukes for bade varme og kjøling. Hvilken modus aggregatet

går i finner du i displayer med dioder 5 og 6- Aggregat for kjøling kan ikke

brukes som varmepumpe

Sette isvannstemperatur


Aggregatet har et settpunkt for kjøling slik at kompressoren vet hvordan den

1

StF

7 °C -20 °C 30°C skal starte og stoppe. Reguleringen av kompressoren gjøres sammen med

settpunkt og integral og derivat tid på regulatoren.

Sette proporsjonal bånd kjøling


P båndet er med på å bestemme hvordan regulatoren skal kjøre

2

bnF

5 °C 1 °C 20 °C

kompressoren. P båndet er maks Verdi for forskjell på inn og utgående isvann.

Denne parameter må ikke røres hvis man ikke er veldig sikker på hva man

gjør.

Sette varme temperatur


3

På varmepumper trenger aggregatet et settpunkt for varme slik at

StC

50 °C 25 °C 70°C

kompressoren vet hvordan den skal starte og stoppe. Reguleringen av

kompressoren gjøres sammen med settpunkt og integral og derivat tid på

regulatoren.

Sette proporsjonal bånd varme


4

P båndet er med på å bestemme hvordan regulatoren skal kjøre

bnC

5 °C 1 °C 20°C

kompressoren. P båndet er maks Verdi for forskjell på inn og utgående isvann.

Denne parameter må ikke røres hvis man ikke er veldig sikker på hva man

gjør.

w w w . n e . n o

Fyringskurver varme og kjøl

Sette temperatur basert på utetempertatur


Fyringskurver

Disse verdiene endrer settpunkt avhengig av utetemperaturen. Se

grafer og forklaring under. Endrer du Nr 5 så får du kompensering

som vises under. De forskjellige verdiene stilles i andre parameter

Aggregatet har egen utegiver som standard

5

CSt

0 0 3

Nr 5

0 = Ingen utekompensering

1 = Utekompensert i kjøledrift

2 = Utekompensert i varmedrift

3 = Utekompensert både i kjøling og varme

Fyringskurve ved kjøling når Nr 5 = 1 eller 3 Fyringskurve ved varme når Nr 5 = 2 eller 3

Slik defineres fyringskurve for kjøling

Set nr 5 (CSt) til 1 eller 3

Kjøling start

Sett utetemperatur i nr 7 (tF1) til f.eks. 18 °C

Sett isvannstemperatur i nr 6 (SF1) til f.eks. 12 °C

Kjøling varmt ute

Sett utetemperatur i nr 9 (tF2) til f.eks. 30 °C

Sett isvannstemperatur i nr 8 (SF2) til f.eks. 7 °C

Aggregatet vil da selv regne ut ønsket settpunkt

mellom disse to verdiene.

Kalkulert parameter finnes i parameter SEt

Side 13

Slik defineres fyringskurve for varme

Set nr 5 (CSt) til 1 eller 3

.

Varme start

Sett utetemperatur i nr d (tC2) til f.eks. 10 °C

Sett utgående varmtvann i nr C (SC2) til f.eks. 35 °C

Varme ved lave utetemperaturer

Sett utetemperatur i nr b (tC1) til f.eks. -10 °C

Sett utgående varmtvann i nr A (SC1) til f.eks. 55 °C

Aggregatet vil da selv regne ut ønsket settpunkt

mellom disse to verdiene.

Kalkulert parameter finnes i parameter Set

Jobber aggregatet utenfor konvolutten til aggregatet vil

temperaturen reduseres til maks temperatur etter

denne.

w w w . n e . n o

Konvolutter aggregat med Moducontrol

Her ser du hva aggregatet greier av temperatur ved synkende utetemperatur

ANLI inverter

ANL H

ANK

Sette kjølepunkt 1 (minimum temp)


6

SF1

12 °C -20 °C 26 °C

Sette utetemperatur punkt 1


7

tF1

18 °C -40 °C 50 °C

Denne verdien brukes hvis 5 er satt til 1.

Verdien gir temperaturen på isvannet ved utetemperatur satt i parameter 7


Verdien gir utetemperaturen når isvannet skal nå det som er satt i punkt 6

Side 14

Sette kjølepunkt 2 (maksimum temp)


8

SF2

7 °C -20 °C 26 °C

Sette utetemperatur punkt 2


9

tF2

30 °C -40 °C 50 °C

w w w . n e . n o


Verdien gir temperaturen på isvannet ved utetemperatur satt i parameter 9


Verdien gir utetemperaturen når isvannet skal nå det som er satt i punkt 8

Sette varmepunkt 1 (maskimum temp)


A

SC1

50 °C -25 °C 55 °C


Verdien gir temperaturen på varmtvannet ved utetemperatur satt i parameter b

Sette utetemperatur punkt 1 varme


b

tC1

0 °C -40 °C 50 °C


Verdien gir utetemperaturen når vartvannet skal nå det som er satt i punkt A

Sette varmepunkt 2 (minimum temp)


C

SC2

35 °C -25 °C 55 °C


Verdien gir temperaturen på varmtvannet ved utetemperatur satt i parameter d

Sette utetemperatur punkt 2 varme


d

tC2

18 °C -30 °C 50 °C


Verdien gir utetemperaturen når varmtvannet skal nå det som er satt i punkt C

Settpunkt tappevann oppvarming


E

SAS

50 °C 25 °C 55 °C

Her stilles settpunkt for tappevann oppvarming, Husk at parameter A i

installasjonsmenyen må settes til 1 for å se dette menyvalget

Stille tappevann p bånd


F

bAS

5 °C 1 °C 20 °C

Her stilles p bånd for tappevannsoppvarming, Husk at parameter A i

installasjonsmenyen må settes til 1 for å se dette menyvalget

Side 15

w w w . n e . n o

Sikkerhetsgrenser


8 5 °C 1 °C 20 °C

Når kompressoren har stoppet på en av grensene foran må temperatur

stige/synke verdien stilt her før kompressoren starter igjen

Sette frost beskyttelse


Aggregatet kan leveres med varmelement i tank. Dette kan regulere på 3

måter.

a)Hvis verdien settes til 1 default starter ellementet hvis utgående

D

vanntemperatur er under 4 °C. Elementet skures av når temperature er 6°C på

0 0 3 utgående vann.

b) Hvis verdien settes til 2 regulerer den etter parameter satt i E og F Dette da

for å varme vannet I varmepumpedrift.

c) Hvis verdien er satt til 3 så brukes varmeelementet bade til frostbeskyttelse

og til oppvarming..

Sette startverdi for elektrisk varme


E

35 °C 0 °C 55 °C Denne verdien starter elektrisk ettervarme some r I tanken.

Sette stop på elvarme


F

2 °C 0 °C 20 °C

Skrur av varmeelementet hvis temperature satt her stiger mer en det some r

satt i parameter E.

F.eks varmeelementet legger inn ved 35 °C satt i E og legger ut ved 35 + 2 °C

satt i F

Side 16

Installasjonsmeny passord 030

w w w . n e . n o






Side 17

Under oppstart er den noen parameter

kan endre for å tilpasse aggregatets funks

Dette gjøres med et passord i egen meny


menyen vil verdien

INSTALLER viser til

venstre i displayet

w w w . n e . n o

Parametere for installasjonsmenyen

Disse endres kun ved oppstart og skal gjøres av kyndig personell

Sette inn eller utgående regulering


0

iu

1

0

Ut

1

Inn

På aggregatene kan du selv velge om hvordan aggregatet skal regulere:

• 1 = Standard regulering på utgående isvann

• 0 = Regulering på retur

Kjøling ned til temperatur


Her kan man begrense hvor langt ned kompressoren skal gå avhengig av

1

oFF

4 °C -25 °C 25 °C

giver satt i punkt 0 over. Stopper kompressor umiddelbart når utgående vann

når temperaturen som er stilt her

Varme til temperatur


2

oFC

54 °C 40 °C 80 °

Her kan man begrense hvor langt opp kompressoren skal gå avhengig av

giver satt i punkt 0 over. Stopper kompressor umiddelbart når utgående vann

når temperaturen som er stilt her

Sikkerhetsmargin varme


3

SAF

5 °C 1 °C 20 °

Sette integraltemperatur


4

int

600s 000s 999s

Hvor mye skal temperaturen synke fra pkt 2, eller synke fra pkt 1 før

kompressoren starter igjen

Integral tiden er med på å bestemme hvordan regulatoren skal kjøre

kompressoren.. Denne parameter må ikke røres hvis man ikke er veldig sikker

på hva man gjør.

Sette derivat tiden


Derivat tiden er med på å bestemme hvordan regulatoren skal kjøre

5

dEr

0s 0s 120s

kompressoren.. Denne parameter må ikke røres hvis man ikke er veldig sikker

på hva man gjør.

Derivat tiden hindrer at for raske kapasitetsendringer noe som vil få

aggregatet til å pendle i kapasitet.

Sette grensen for frostutslag


6

AC

3 °C -50 °C 20 °C

Aggregatet stopper hvis temperaturen er under defaultverdi, ved bruk av

glykol så kan man endre dette punktet her, men da må først dipswitch no 3

(frost alarm) settes i on ( se side 16)

Sette frostbeskyttelse


Aggregatet kan leveres med varmelement i tank for frostbeskyttelse.

1)Hvis verdien settes til 1 default starter elementet hvis utgående

vanntemperatur er under 4 °C. Elementet skures av når temperaturen er 6°C

7

FrP

0 0 1

på

0 = Varmeelement ikke tilstede

1 = Varmeelement er tilstede og virker i kjøle og varme kun når aggregatet er

påskrudd

Side 18

Sette frost motstand

w w w . n e . n o


8

rin

Kontroll panel setting

0 0 1 Her aktiveres ettervarme ved å sette parameter til 1


9

PAN

0 0 3

Du kan sette opp hvordan kontrollpanelet fungerer ved å endre parameter 9.

0 = Veksling kjøling varme bestemmes av parameter 0 i user menyen.

Aggregat av på knapp I display

1 = Aggregat av på fra ekstern kontakt og veksling kjøle Varme bestemmes av

parameter 0 I user menyen

2 = Aggregat av på fra knapp på display og veksling Kjøling Varme fra ekstern

kontakt

3 = Aggregat av på fra ekstern kontakt og veksling kjøl Varme fra ekstern

termostat. NB! Ekstern veksling kun mulig i standby

Starte funksjon for å varme tappevann


A

I varmepumpen kan man produsere varmt tappevann. Programmering av

ASA

1 0 1

dette gjøres fra A til F

Verdi 1 er aktivert tappevannsvarming

Verdi 0 er deaktivering av tappevannsoppvarming

Nødvendig effekt for å produsere varmt vann


b

ASP

70 % 0 % 100 % Her kan man begrense pådrag for ved produksjon av tappevann

Inngående utgående vann vente tid


C

AAS

0 min 0 min 10 min

Her kan man vente (minutter) mens shuntventiler går før man starter emd

tappevannsoppvarming

Aktivering av rom termostat


d

trA

0 0 3 Her kan man styre aggregatet med signaler fra en romtermostat

Aktivering av bypass flow switch


E

baF

0 0 1 Ved varmtvann produksjon kan man hindre unødvendige alarm fra flow switch

By pass flow switch time


F

EbF

3min 0 min 5 min Stiller tiden på parameter E

Side 19

Styring av ekstern varme fra ModuControl

w w w . n e . n o

Brukes for aggregat ANL, ANLI, ANR, ANF, ANK, SRA og SRP

Softwareutvikling foregår kontinuerlig og det kan skje endringer som ikke er fanget opp av dette dokument.

Side 20


• Det ligger ferdige digital utgang for å kontrollere

ekstern varmekilde av på. Ekstern kilde kan

aktiveres av digital utgang fra aggregat ved disse

forholdene

• Når vanntemperatur er 3 °C lavere en settpunkt

aggregat. (kan justeres)



Man må aktivisere el.varme ved å gå inn i INNSTALLER MENY (pass 030) parameter 8 settes til 1 (standard er 0)

Se instruks regulator under Installasjonsmeny passord 030

Meny for styring av ettervarme

w w w . n e . n o

Dette er defaulte verdier fra fabrikk, det som MÅ gjøres er å aktivisere el.varme.

N Description Name Min Default Max Meant

Antifreeze

resistance ON

(°C)

Diff. antifreeze

(°C)

Set Integration

resistance (°C)

-20.0 4.0 50.0

0.3 1.0 10.0

-20.0 3.0 55.0

Band (°C) 0.0 4.0 20.0

Air external 1

SET (°C)

Air external 2

SET (°C))

Med verdier I tabell over så skjer følgende

-40.0 5.0 50.0

-40.0

Aggregatet regulerer på utgående vann TUA

-30.0

-20 SRP

Side 21

50.0

Ved denne utetemperaturen legges

bunnvarmen inn

Ved denne utetemperaturen legges

bunnvarmen ut

Ettervarme starter når vanntemperaturen er

lavere en innstilt verdi her.

Temperaturbånd for ettervarme. Her stilles

ΔT mellom av og på

Kun under denne temperature vil ettervarme

legges inn vis det er behov

Ved lavere utetemperatur en denne

temperaturen virker bare ettervarme

Air Band (°C) 0.0 2.0 20.0 Band of air temperatures set point.

Parameter 2

Når vanntemperaturen er 7°C (3 + 4 parameter 2 + 3) lavere en settpunkt så startes ettervarmen.

Parameter 3

Dødbånd mellom når ettervarme legges inn og ut. Hvis settpunkt er 40 °C på aggregat vil ettervarme starte ved

33 °C og stoppe ved 37 °C

Parameter 4

Hvis utetemperatur er lavere enn +5°C så vil etter varmen kunne starte hvis det er behov. Over denne

temperaturen er ettervarme blokkert

Parameter 5

Hvis utetemperatur er lavere enn -30°C vil kompressor stoppe og kun el.varme vil virke. Kompressor kopler inn

igjen ved -28°C i parameter 6

w w w . n e . n o

DIP switcher

I aggregat finnes det en rekke dip switcher som har følgende funksjon

Side 22

w w w . n e . n o

Avriming av varmepumper med Moducontrol

Avriming kan kun skje når: Utetemp er lavere enn 10,0°C (Maintenance 0)

Fordampningstemp lavere enn - 2,0°C (Maintenance 1)

Lavtrykk synker med mer enn 0,4bar (Maintenance 2)

Tabell som viser parametere for start av avriming på maskin med kun en kuldemediekrets.

1 Kompressor starter

2 Driftstid 300sek (Maintenance 4) for å registrere stabilt lavtrykk

3 Lavtrykk (Pset) kalkulasjon blir gjort = gjennomsnitt LP verdi i det første minuttet

Når disse forholdene er tilfredsstilt: Gjennomsnitts LP verdi (justeres hvert 5.sek) er mindre enn Pset minus deltaP

(Maintenance 2)

Utetemp og fordampertemp er under grensene, 10,0 og - 2,0°C

4

Utgående vanntemp høyere enn 30°C eller at unit har gått i 20min (Maintenance d) uten å nå denne temperatur

AVRIMING PÅ

Når avriming er bestemt, er det kontrolleren som bestemmer hvilken type. Normalt blir varmgassinnsprøyting

foretrukket.

Hvis forholdene vist under er tilstede, vil avriming kun foregå med 4-veis ventil.

Forhold for å aktivisere avriming med 4-veisventil

Hvis en av disse forhold inntreffer:

Og hvis

3 ganger (Maintenance 8) med varmgass innsprøyting som blir stoppet av max tid.

15min etter komp start og vanntemp er under 30°C

Dip-switch konfigurert for kun avriming med 4-veis ventil, dip-switch 2 i ON

LP er lavere enn grensen på 4,0bar (maintenance t)

Varmgasstemp er lavere enn grensen på 50,0°C (Maintenance u)

LP er lavere enn grensen på 2,8bar (Maitenance A)

Sammenhengende gangtid på komp overstiger 240min (Maitenance E) uten avriming fra verken varmgass eller

4-veis ventil

Varmgasstemp høyere enn 130°C (factory 6 minus factory 5)

tiden mellom avsluttet avriming med 4-veis ventil og start av neste avriming med 4-veis ventil overskrider 20min

(Maintenance d). (Mellom to avriminger med 4-veis ventil kan vi ha noen avriminger med varmgass

innsprøytinger hvis dip-switch 2 er i OFF.)

NB! Hvis avrimingen starter med for høy varmgasstemp vil ikke tidsparameterene for 4-veis ventil bli respektert

NÅ er avriming med 4-veis ventil aktivisert

Side 23

Varmgass innsprøyting

w w w . n e . n o

Diagrammet under viser logikken gjennom en varmgass innsprøyting. Innsprøytingen stopper ved max tid for

avriming eller fordi LP trykket (gjennomsnitts verdi siste minutt) stiger med 0,3bar (maintenance 3) sammenlignet

med gjennomsnitts LP trykk etter minimum innsprøytings tid.

.

Min.innsprøytingstid Max innsprøytingstid

(120sek maintenance 6) (300sek maintenance 7)

Avrimingsyklus med 4-veis ventil

Hvis LP (gjennomsnitts verdi siste minutt) stiger med

0,3 bar (maintenance 3) stopper innsprøytingen

Diagrammet under viser logikken for en avrimingsyklus med 4-veis ventil.

Avrimingen avsluttes av max tid eller hvis temperaturen i coil overstiger 12,0°C (maintenance 9).

Min avrimingstid Max avrimingstid

45sek (maintenance b) 300sek (maintenance C)

Ventetid for Ventetid for

avrimingsyklus avrimingsyklus

15sek (factory i) 15sek (factory i)

Hvis temp i coil overstiger 12,0°C (maintenance 9)

eller hvis vann ut når frostgrense 3,0°C (installer 6)

Side 24

Alarmhåndtering

w w w . n e . n o

Mikroprosessoren sjekker alltid om noen feil har inntruffet på aggregatet. Så fort en feil oppstår, slår den av den

kretsen hvor feilen er. Når aggregatet. starter er alle alarmer deaktivert i 45 sekunder.

Det er 2 nivåer på feilmelding, PRE-ALARM og ALARM.

Prealarm

Prealarm gir blinkende rød bjelle i display

Resettes automatisk når feil er tilbakestilt i løpet av 45 sekunder. De fleste feil kommer som pre alarm men hvis

de gjentas 5 ganger i løpet av 1 time så går de over i alarm.

Alarm

Alarm gir konstant rød bjelle i display

En prealarm går i alarm dersom den varer i mer en 45 sekunder eller har flere feilutslag i timen en tabell under.

Prealarm Alarm Forklaring

101 1 Termisk motorvern kompressor eller pumpe

102 2 Termisk motorvern vifte

103 3 Høy trykk pressostat

104 4 Flow switch alarm eller trykkdifferansebryter

105 5 Lav trykks pressostat (kun kjøling)

106 6 Feil på inngående vann sensor eller løs ledning/frakoblet

107 7 Feil på utgående vann sensor eller løs ledning/frakoblet

108 8 Frostalarm utgående vann

109 9 Feil på trykkgassgiver/trykkrørstemp eller løs ledning/frakoblet

110 10 For høy trykkrørstemperatur

111 11 Feil på høytrykksgiver eller løs ledning frakoblet

112 12 Høytrykksutlag på giver sensor

113 13 Feil på giver for avtining eller løs ledning/frakoblet

114 14 Feil på lavtrykksgiver eller løs ledning/frakoblet

115 15 Lavtrykksutslag forgiver/sensor

116 16 Kapasitets alarm for liten ΔT flytt dip sw 4 til on

117 17 Feil på strømkrets til pumpe

118 18 Injection alarm HP har vært høyt flere ganger

119 19 Injection alarm LP har vært lavt flere ganger

120 20 Injection alarm trykkrørstemperatur har vært høyt flere ganger

121 21 Kompressor oppstartsproblemer - inverter

122 22 Problem med inverters interne kommunikasjon

123 23 For høyt strømforbruk på kompressor

124 24 For lavt strømforbruk kanskje gass i bypass

125 25 Inverter kort viser feil bus spenning

126 26 Inverter kort viser feil ved oppstarts prosedyre

127 27 IPM beskyttelses feil

128 28 Feil på inverter kort sitt EEPROM

129 29 Kompressor står fast

130 30 Inverter kort gir ikke svar, strømkabel eller serielkabel løs

131 31 FC modul fel

Reset alarm

For å tilbakestille alarm så trykk enten R på regulator eller skur aggregatet av\på

Side 25

Vedlikehold

w w w . n e . n o

Vedlikehold er brukerens ansvar. Vedlikehold og feilsøking følger med i eget hefte vedlagt denne instruksen. Nye

hefter kan lastes ned fra www.novemakulde.no.

Vi anbefaler jevnlig tilsyn og vedlikehold og vedlikehold av aggregatet. Det anbefales faste serviceavtaler som

inneholder 4 besøk årlig og hvor følgende arbeider inngår. Et kjøleaggregat for et bygg går ca 1800 timer pr år

omregnet til bil er dette ca 90.000 km pr år. Ingen ville kjøre en bil 90.000 km uten service. For en varmepumpe er

driftstiden ofte mye lenger.

Ved service skal disse ting normalt sjekkes, men se vedlagte igangkjøring, servicehefte og feilsøkingshefter.

Generelt:

Kabinett, gitter, servicepaneler, festeanordninger, skitt, korrosjon, kablinger sjekkes ut.

Kompressor:

Ulyd, temperatur, skitt, korrosjon, suge- og utløpsventiler, festeanordninger, bunnpannevarmer, driftsstrøm og

elektriske anslutninger sjekkes ut.

Kondensator:

Lekkasje, skitt, korrosjon, tilstopping, temperatur og føler sjekkes ut.

Viftemotor:

Ulyd, temperatur, skitt, korrosjon, propeller, ubalanse, aksling, festeanordninger, driftsstrøm og elektriske

anslutninger sjekkes ut.

Kjølerør:

Rørføringer, koplinger, ventiler, lekkasje, skitt, korrosjon, vibrasjon, isolasjon, klamring, fylling, underkjøling og

overhetninger sjekkes ut.

Elektrisk opplegg:

Drifts- og settpunkter, pressostater, kondensator viftestyring, hovedstrømsbryter, kontaktorer, kretskort med

bryterposisjoner, lamper for funksjonsfeil, driftstider og elektriske anslutninger sjekkes ut.

Kjølerør:

Rørføringer, koplinger, ventiler, lekkasje, skitt, korrosjon, vibrasjon, isolasjon, klamring, fylling, underkjøling og

overhetning sjekkes ut.

Elektrisk opplegg:

Drifts- og settpunkter, pressostater, kondensatorviftestyring, hovedstrømbryter, kontaktorer, kretskort med

bryterposisjoner, lamper for funksjonsfeil, driftstider og elektriske anslutninger sjekk

Side 26

Deponi og avfall

w w w . n e . n o

Demontering

Alle kjøleaggregater inneholder kuldemedier og EE (elektronisk) avfall som skal spesialbehandles ved spesielt

deponi.

Ved deponi blir elektronisk utstyr demonteres og ulike metaller og øvrige materialer sorteres for gjenvinning. De

miljøskadelige komponentene tas hånd om og uskadeliggjøres.

Novema kulde betaler årlig en avgift slik at våre kunder kan levere sine produkter ved godkjente deponier for

kyndig destruksjon og sortering for resirkulasjon

Kuldemedie blir i dag destruert på eget sted mens elektronikkavfall og metaller sorteres og gjenbrukes.

F Gass direktiv

I løpet av 2007/2008 kommer nye lover om lekkasjekontroll av produkter med kuldemedie. Det påhviler

eier/bruker av slikt utstyr å utføre lekkasjekontroll etter pkt 2 under: Se mer om Fgas på nettet.

Eiere /operatører av anvendelser (ustyr) som det er referert til i paragraf 1 skal bekrefte at disse er kontrollert for

lekkasjer av sertifisert personell som svarer til kravene i Artikkel 5, i overensstemmelse med følgende plan:

1. Utstyr som inneholder 3 kg eller mer fluorert drivhusgass skal kontrolleres for lekkasjer minst hvert år

(hver 12.måned). Dette gjelder ikke utstyr med hermetisk lukkede systemer som er merket som dette og

inneholder mindre enn 5 kg fluorert drivhusgass.

2. Utstyr som inneholder 30 kg eller mer fluorert drivhusgass skal kontrolleres for lekkasjer minst hvert

halvår (hver 6.måned).

3. Utstyr som inneholder 300 kg eller mer fluorert drivhusgass skal kontrolleres for lekkasjer minst hver

3.måned.

4. Utstyret skal kontrolleres for lekkasje innen 1 måned etter at den er blitt utbedret for å sikre at

reparasjonen har vært effektiv.

Hensikten med denne paragrafen, lekkasjekontroll, er at utstyret eller systemet er undersøkt for lekkasjer ved

hjelp av direkte eller indirekte metoder, med fokus på de anleggsdelene av utstyret eller systemet som mest

sannsynlig kan lekke. De direkte og indirekte målemetodene for lekkasjekontroll skal være spesifisert i den

standard kontrollkrav som det er referert til i paragraf 7.

Side 27

Spør oss om: mini splitt, multi splitt, viftekovenktorer, tak kasetter, befuktere, kuldeprodukter, varmepumper,

akkumuleringstanker, pumper, platevekslere, elektrokjeler, tørrkjølere, luftkjølte kondensatorer, tele og datakjø-

ling, kjøl og frys, service, montasje og reservedeler.

Skedsmokorset tlf.: 63 87 07 50 Fredrikstad tlf.: 69 36 71 90 Bergen tlf.: 55 34 86 70 Trondheim tlf.: 73 82 08 90

www.novemakulde.no

ANL/H/I/R regulator - Novema kulde

Transform your PDFs into Flipbooks and boost your revenue!

ANL/H/I/R regulator - Novema kulde

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
