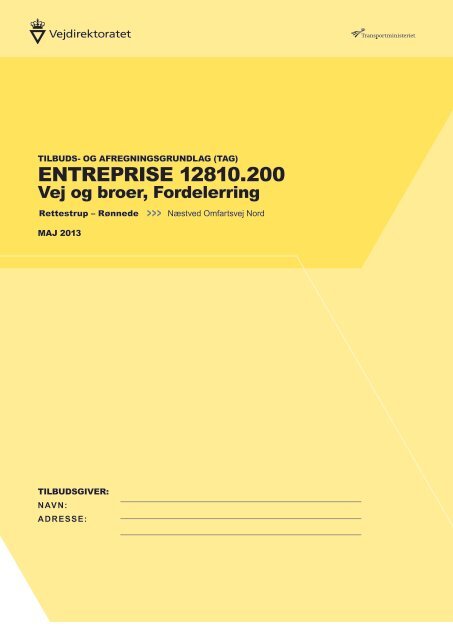

Tilbuds- og afregningsgrundlag (Tag)
enTreprise 12810.200
vej og broer, fordelerring
rettestrup – rønnede >>> Næstved Omfartsvej Nord
Maj 2013
Tilbudsgiver:
navn:
adresse:

TAG – 12810.200
INDHOLDSFORTEGNELSE
SIDE
1 af 41
TILBUDS- OG AFREGNINGSGRUNDLAG (TAG) ......................................................... 2
Generelt ..................................................................................................................................................... 2
Tilbudslistens poster .................................................................................................................................. 3
1 Arbejdsplads .................................................................................................................................. 4
2 Jordarbejder ................................................................................................................................... 7
3 Afvandingsarbejder ...................................................................................................................... 10
4 Nedrivning .................................................................................................................................... 14
5 Bundsikringsarbejder ................................................................................................................... 15
6 Belægningsarbejder ..................................................................................................................... 16
7 Udstyr ........................................................................................................................................... 19
9 Diverse arbejder ........................................................................................................................... 21
35 Belysning ...................................................................................................................................... 22
51 Tunneller og faunapassager ........................................................................................................ 25
54 Fundering ..................................................................................................................................... 26
55 Stillads og form ............................................................................................................................ 27
56 Slap armering ............................................................................................................................... 29
57 Spændt armering ......................................................................................................................... 30
58 Beton ............................................................................................................................................ 31
60 Fugtisolering ................................................................................................................................. 32
63 Andre broarbejder ........................................................................................................................ 34
TAG – TILLÆGSARBEJDER ....................................................................................... 35
1 Arbejdsplads ................................................................................................................................ 35
2 Jordarbejder ................................................................................................................................. 35
3 Afvandingsarbejder ...................................................................................................................... 36
6 Belægningsarbejder ..................................................................................................................... 39
9 Diverse arbejder ........................................................................................................................... 40
92 Arbejdsløn ved regningsarbejder ................................................................................................. 40
93 Materielleje priser ......................................................................................................................... 40

TAG – 12810.200
Tilbuds- og afregningsgrundlag (TAG)
Generelt
SIDE
2 af 41
Tilbuds- og afregningsgrundlaget (TAG) angiver generelle forudsætninger for fastsættelse
af mængder i tilbudslisten (TBL) samt almindelige og specielle bestemmelser vedrørende
omfanget af ydelser under de enkelte hovedposter, poster og underposter.
Entreprenøren skal medtage alle arbejder og ydelser, som det fremgår af kontraktens dokumenter.
Betaling for disse arbejder og ydelser skal være indeholdt i enhedspriserne således,
at hele det i kontrakten indeholdt arbejde inklusiv diverse beskrevne ydelser er
medtaget i det afgivne tilbud.
I priser skal eksempelvis være medtaget omkostninger til supplerende sikkerhedsforanstaltninger
så som beskyttelsesmodul, arbejdskøretøj, værnemidler, skærm eller andet
for beskyttelse af arbejder, trafikken eller naboer ved valgte udførelsesmetoder.
Alle mængder er fastsat som teoretiske geometriske mængder (fast mål uden spild) i
henhold til beskrivelser og tegninger, medmindre andet er defineret under den enkelte
post henholdsvis underpost.
Mængdeændringer jf. AB 92 ad §14 og SB ad §14 bestemmes efter de samme principper,
som er anvendt ved udregning af tilbudslistens mængder.
I tilbudslisten er tilstræbt en forenklet ydelsesspecifikation. Det indebærer, at alle omfattede
ydelser ikke udførligt fremgår af tilbudslisten.
Priserne under de enkelte poster henholdsvis underposter skal omfatte samtlige ydelser
til det pågældende arbejde, herunder de i SAB og AAB foreskrevne prøver, kontrolmålinger
og dokumentationer, beregninger mv. samt spild og eventuelle mermængder udover
de teoretiske samt alle for entreprisens gennemførelse nødvendige biydelser, herunder
årstidsbestemte foranstaltninger. Endvidere skal i priserne være medtaget eventuelle tillæg
for udførelse udenfor normal arbejdstid.
Særlig TBL-tillægsarbejder omfatter ydelser, der ikke forlods er identificeret i lokalitet/omfang
i det udbudte projekt, hvorfor de angivne mængder er fiktive.
Mængdefastsættelse og afregningsmængder
Hvor ydelsen fastsættes ved en mængde, skal afregningsmængden fastsættes ved opmåling
af det faktisk udførte arbejde i forbindelse med arbejdets udførelse. Mængder opgøres
jf. anvist udførelsesrækkefølge/anvist anlægslogistik, så ændringer grundet anden
rækkefølge/anlægslogistik er bygherren uvedkommende. Såfremt dokumentationsgrundlaget
for fastsættelse af afregningsmængden fjernes under udførelsen af arbejdet, skal
mængden fastsættes af såvel entreprenøren som tilsynet, før arbejdet igangsættes. I
modsat fald fastsætter tilsynet alene grundlaget.
Tilsvarende gælder for arbejder, der tildækkes og ikke er synlige i det færdige anlæg.

TAG – 12810.200
SIDE
3 af 41
For ydelser, hvor afregning sker som en fast sum, omfatter summen de mængder/arbejder,
der fremgår af entrepriseaftalen samt alle ydelser i forbindelse med ændringer
foranlediget af entreprenøren selv.
Hvor ydelser er opdelt mellem f.eks. jordarbejder for vejanlæg og jordarbejde for broer, er
opdelingen i tilbudslistens poster sket på baggrund af, hvor der jordarbejder for broer er
en naturlig del af broarbejdet, fra broendevederlag til broendevederlag.
For ydelser, der omfatter permanent udsætning/bortskaffelse, herunder bortskaffelse af
frasorterede elementer uegnet til genanvendelse i entreprisen, skal enhedspriser og faste
summer omfatte losseplads-, miljø- og deponeringsafgifter samt andre afgifter, der skal
betales i henhold til gældende love, regulativer, vedtægter mv.
Eventuelle afgifter i forbindelse med bortskaffelse af jord klasse 2 – 4 er undtaget, da disse
afholdes af bygherren.
For ydelser, der omfatter indvinding af materialer for genanvendelse i entreprisen eller for
deponering til senere genanvendelse og for ydelser, der omfatter genanvendte materialer,
omfatter enhedsprisen optagning/adskillelse, rensning og sortering samt alle håndterings-
og transportomkostninger.
Nogle underposter vedrører arbejder, der udføres i varierende tykkelser inden for fastlagte
grænser. Ved afregning heraf kommer kun den underpost til udbetaling, der indeholder
de grænser mellem hvilke, den aktuelle tykkelse ligger.
Hvis den aktuelle tykkelse ligger på grænsen mellem to underposter, afregnes efter den
underpost, der svarer til mindre tykkelse end den aktuelle.
Tilbudslistens poster
Nedenfor angives specielle bestemmelser vedrørende mængdefastsættelser og ydelsesomfang
for tilbudslistens enkelte hovedposter, poster og underposter. De angivne numre
refererer til tilbudslistens postnumre.

TAG – 12810.200
1 Arbejdsplads
1.01 Arbejdsplads
1.01.01 Indretning, drift og rømning
SIDE
4 af 41
Tilbudslistens faste sum skal indeholde alle udgifter til etablering, drift, ryddeligholdelse
og fjernelse af arbejdsplads med tilhørende stationært materiel og installationer mv., til
adgangs- og arbejdsveje samt til nødvendige generelle interimsforanstaltninger og til retablering
af arbejdsområdet efter arbejdets afslutning, jf. SAB Arbejdsplads.
Den faste sum skal omfatte alle de i SAB Styring og samarbejde anførte ydelser i det omfang,
de pågældende ydelser ikke er indeholdt i efterfølgende poster og underposter.
Den af entreprenøren anførte faste sum i tilbudslisten for indretning, drift og rømning af
arbejdspladsen udbetales efter følgende regler:
• 20% udbetales, når arbejdspladsen er etableret og ibrugtaget
• 70% løbende i lige store månedlige rater i hele anlægsperioden
• 10% når rømning af arbejdspladsen og retablering af arbejdsområdet er afsluttet,
inkl. levering af krævet kvalitetssikringsdokumentation og således udført materiale
samt eventuelle driftsmanualer
For hovedanstillingspladsen gælder tillige:
Posten skal tillige indeholde eventuelle udgifter til afbrydelse af 132 kV luftledning. Energinet.dk
/ SEAS NVE har oplyst følgende:
• En afbrydelse, hvor ledningen kun udkobles på afbryderne koster dkr. 2.500,- pr.
afbrydelse
• En afbrydelse, hvor ledningen udkobles og adskilles koster dkr. 2.500 + øvrige
omkostninger (timer ved manuel udkobling og kørepenge)
Entreprenøren må selv vurdere, hvor mange afbrydelser, der er nødvendige for arbejdets
gennemførelse.
1.01.12 Afpropning af geotekniske boringer
1.01.901 Adgangsvej
Prisen skal indeholde alle udgifter ved afpropning af geotekniske boringer, udført som
beskrevet i SAB Arbejdsplads, afsnit 8.
Tilbudslistens faste sum skal indeholde alle udgifter til etablering, drift og fjernelse af adgangsvej
til broarbejdspladsen. Der skal etableres adgangsvej fra Køgevej som vist på
arbejdspladsplan og beskrevet i SAB-Arbejdsplads.
Adgangsveje til bro 21213, 21214 og 21215 afregnes under bro 21212.
1.01.904 Indretning, drift og rømning
Tilbudslistens faste sum skal indeholde alle udgifter til etablering, drift, ryddeligholdelse
og fjernelse af broanstillingsplads med tilhørende stationært materiel og installationer
m.v., til adgangs- og arbejdsveje samt til nødvendige generelle interimsforanstaltninger
og til retablering af området efter broarbejdets afslutning.

TAG – 12810.200
SIDE
5 af 41
Den faste sum skal omfatte alle i de SAB Styring og samarbejde anførte ydelser i det omfang,
de pågældende ydelser ikke er indeholdt i efterfølgende poster og underposter.
Den af entreprenøren anførte faste sum i tilbudslisten afregnes efter samme princip som
post 01.01.01.
Til broanstillingsplads for Bro 21212 er endvidere tilknyttet følgende bygværker:
• Bro 21213
• Bro 21214
• Bro 21215
1.02 Færdselsregulerende foranstaltninger
Ydelser i forbindelse med færdselsregulerende foranstaltninger, nødvendige i forbindelse
med entreprenørens levering af materiel og materialer, afregnes ikke særskilt, men skal
være indeholdt i ydelserne for de respektive arbejder for brug af pågældende materiel/materialer.
Afregningsmængden for ydelser bestemmes ved opmåling af teoretiske mængder i henhold
til godkendte trafikafviklingsplaner – bortset fra DRI-afspærringer og overledninger
samt daglig inspektion. Der ydes kun betaling for den i udbuddet viste mængde uanset
entreprenørens valg af trafikafvikling.
For samtlige ydelser, der ikke afregnes efter en tidsenhed, skal enhedsprisen dække hele
perioden, hvor ydelsen benyttes på den aktuelle lokalitet.
Enhedspriser for materiel skal medtage alle ydelser for etablering af rengjort skilt, trafikværn
mv. på pågældende position samt fjernelse efter brug.
Entreprenøren skal levere og opsætte samt i byggeperioden vedligeholde afmærkning og
trafikværn til erstatning for demonterede autoværn/rækværker samt sikring af arbejdsområdet.
Afspærring og trafikværn skal fjernes af entreprenøren efter endt brug.
1.02.500.-502 Daglig inspektion af trafikforanstaltninger
Enhedspriserne skal dække samtlige udgifter til de foreskrevne daglige inspektioner og
rapporteringer i henhold til SAB Arbejdsplads afsnit 4.7 samt ”Instruks for råden over vejareal”
afsnit ”D. Entreprenørens ansvar og pligter på arbejdsstedet”.
1.02.551-.554 og Kørebaneafmærkning
1.02.556-.561 Enhedspriser skal også omfatte ydelser til nødvendig afsætning, klar- og rengøring.
For plan kørebaneafmærkning bestemmes afregningsmængden som netto m/m 2 . For
profileret kørebaneafmærkning bestemmes afregningsmængden som udført længde
uden fradrag for mellemrum.
Enhedsprisen for fjernelse af kørebaneafmærkning af termoplast skal være baseret på
fjernelse af ved vandfræsning.

TAG – 12810.200
1.03 Laboratoriefaciliteter
1.03.01 Generelt
SIDE
6 af 41
Laboratoriefaciliteter for bro 21213, 21214, 21215 og bro 21216 afregnes under bro
21212.
1.04 Kontor for tilsyn
1.04.901 Tilsynskontor af levere og opstille inkl. tilslutninger og afklaring af aftaler
Prisen indeholder alle skurer, leverancer, materialer, transporter, tilladelser og møder der
måtte være nødvendig for skurernes fulde opsætning og tilslutning.
1.04.902 Tilsynskontor med drift og vedligehold at leje fra opstart til 1. august 2016
Indeholder alle driftsudgifter, herunder mandtimer og materialer til såvel udendørs som
indendørs vedligehold.
1.04.910 Tilsynskontor at leje inkl. drift og vedligehold. Posten kan ligeledes anvendes som
fradrags-/tillægspris for regulering af periode
Som posten ovenfor, dog pr. måned. Enhedsprisen skal desuden kunne anvendes som
fradragspris fra posten ovenfor, såfremt en reduktion i den faste lejeperiode frem til 1.
august 2016 blive nødvendig.
1.04.920 Tilsynskontor at fjerne inkl. alle installationer samt retablering efter alle installationer og
alle yderarealer
1.15 Byggepladshegn
Posten indeholder fjernelse af skur og samtlige installationer samt retablering af alle berørte
arealer, installationer og konstruktioner. Alle udgifter til retableringsmaterialer samt
bortskaffelse og deponerings-udgifter af overskydende materialer skal være indeholdt.
Afregningsmængden er teoretisk mængde jf. tegninger mellem et arbejdsområde (ikke
anstillingsplads) og et tilstødende område.

TAG – 12810.200
2 Jordarbejder
2.11 Rydning
2.11.11 Rydning
2.13 Opbrydning mv.
SIDE
7 af 41
I nærværende TAG-afsnit og tilhørende TBL-poster benyttes begrebet udsætning hhv.
terrænregulering. Ved udsætning skal forstås indbygning i genplaceringslokalitet for jordarbejder.
Ved terrænregulering skal forstås afrømnings- og afgravningsområder såvel
som genplaceringslokaliteter, der skal terrænreguleres som foreskrevet i SAB.
Den faste sum skal omfatte samtlige ydelser ved nødvendig rydning indenfor arbejdsarealet
inkl. fjernelse af træstød.
Den faste sum udbetales i lige store rater i den periode rydningen pågår.
Rydning på ejendommen Køgevej 285 afregnes under post 4.01.
2.13.11 Ubundne materialer, opbrydning og lægge i depot
Enhedsprisen skal omfatte alle udgifter ved opbrydning af ubundne materialer i vej- og
stikasser indenfor og udenfor fremtidigt vejareal, hvor eksisterende veje og stier skal opbrydes,
transport, evt. mellemdeponering og genindbygning i vejdæmninger.
2.13.14 Fundamenter for skilteportaler, vejbelysnings- og signalanlæg mv.
Enhedsprisen skal omfatte alle udgifter nødvendige for frigravning, optagning og bortskaffelse
af fundamenter fra vejudstyr.
2.13.17+.18 Fjernelse af eksisterende spærreflader, længdeafmærkning, b = 0,1 – 0,3 m mv.
Enhedsprisen skal omfatte alle udgifter ved fræsning samt bortskaffelse af det affræsede
materiale.
2.13.19+.20+.26 Fortandings-, rille-, asfalt- og planfræsning
2.13.31+.32 Asfaltskæring
Enhedsprisen skal omfatte alle udgifter ved fræsning samt bortskaffelse af det affræsede
materiale.
Enhedsprisen skal omfatte alle udgifter ved skæring af asfalt samt bortskaffelse af afskåret
materiale.
2.13.41+.45 Betonkantsten og belægningssten, optage og fjerne
Enhedsprisen skal omfatte udgifter ved optagning og bortskaffelse af eksisterende kant-
og belægningssten.
2.13.50 Chaussésten, optage og lægge i depot
Enhedsprisen skal omfatte udgifter ved optagning, transport og henstilling i depot af eksisterende
chaussésten.

TAG – 12810.200
2.13.61 Autoværn at optage og bortskaffe
SIDE
8 af 41
Enhedsprisen skal omfatte udgifter ved optagning og bortskaffelse af eksisterende autoværn.
2.13.84 Kantpæle at optage og lægge i depot, inkl. fundament
Enhedsprisen skal omfatte udgifter ved optagning, transport og henstilling i depot af eksisterende
kantpæle inkl. fundamenter.
2.13.91 Fjernelse og bortskaffelse af vejskilte inkl. standere og galger
Enhedsprisen skal omfatte udgifter ved optagning og bortskaffelse af vejskilte, standere
og galger, som ikke genanvendes i projektet.
2.13.94 Nedtagning og deponering af færdselstavler
Enhedsprisen skal omfatte udgifter ved optagning, transport og henstilling i depot af
færdselstavler, der genanvendes i projektet.
9.13.902 Nedtagning, deponering og genopsætning af km-sten
Enhedsprisen skal omfatte alle udgifter til nedtagning, deponering og genopsætning af
granit km-sten. Genopsættes i placering aftalt med tilsynet.
2.13.903 Asfaltfræsning, t = var
Enhedsprisen skal omfatte alle udgifter ved fræsning af asfalt, transport, evt. mellemdeponering
og genindbygning som bundsikring i fremtidige veje.
2.14 Afrømning af muldjord mv.
2.31 – 2.34 Råjordsarbejder
2.35 Jordstabilisering
Afregningsmængden for muldjord opgøres som teoretisk flade i arbejdsområde / terrænreguleringsområde
multipliceret med en angiven tykkelse.
Det teoretiske volumen for afgravet jord er afregningsgrundlaget og udregnes som volumen
mellem teoretisk råjordsplanum og terræn fratrukket mængder, der indgår i afregningsmængde
for forurenet jord, muld, overjord fra vejareal, områdeklassificeret muld og
rabatjord.
Afregningsmængder for afgravningsmængder indbygget i vejanlæg og i volde er jf. teoretisk
geometrisk volumen jf. projekt. Restvolumen af afgravningsmængde afregnes under
post for jord i terrænreguleringer.
Regulering og komprimering af råjordsplanum skal være indeholdt i enhedspriserne.
Enhedsprisen skal indeholde alle udgifter til anstilling og udførelse.

TAG – 12810.200
2.39 Forurenet jord
SIDE
9 af 41
I nærværende TAG-afsnit og tilhørende TBL-poster benyttes begrebet depot. Ved depot
skal forstås midlertidig placering af jordmaterialer.
Afregningsmængder for mængder af forurenet jord er teoretisk geometrisk volumen jf.
projekt.
2.41 Udlægning af muldjord
2.42 Græssåning
Afregningsmængder er teoretisk volumen mellem muldjordsplanum og overside udlagt
muld.
Enhedspriserne skal omfatte alle udgifter til græssåning inkl. gødskning.

TAG – 12810.200
3 Afvandingsarbejder
SIDE
10 af 41
For alle opgivne ledninger gælder, at afregningsmængderne er fastsat som afstanden fra
brøndmidte til brøndmidte målt på tegninger langs ledningen i hele meter (afrundet). Hvor
en ledning ikke afsluttes i brønd måles til ledningsende.
Dybden af interne vejafvandingsledninger måles fra planum og til ledningens bundløb.
Dette gælder også ledninger i midterrabat uafhængigt af om der afgraves til planum eller
ej.
Beskyttelse af tværgående ledninger under planum skal være indeholdt i enhedspriserne.
Levering og indbygning af udjævningslag og støttelag skal være indeholdt i enhedsprisen.
Såfremt der vælges plastrør i stedet for betonrør skal eventuelle merudgifter forårsaget af
krav, som kan henføres til dette valg, f.eks. til omkringfyldningsmateriale for plastrør, være
indeholdt i enhedspriserne.
Muldarbejde ved alle dræn og lukkede ledninger skal være indeholdt i enhedsprisen.
Indbygning eller udsætning af eventuel overskudsjord fra ledningsgrave skal være indeholdt
i enhedsprisen for ledninger, herunder dræn.
Ledningsdybder for de enkelte ledningsstrækninger mellem to bygværker (brønde) beregnes
som gennemsnitsdybden, og i tilbudslisten er hver enkelt ledningsstrækning medtaget
i den underpost, hvor ledningens gennemsnitsdybde er beliggende mellem underpostens
dybdeintervaller.
Dybden af ledninger placeret uden for vejes arealer samt tværgående oplandsledninger
m.v. i vejes påfyldningsstrækninger måles fra terræn og til ledningens bundløb.
For alle drænledninger udenfor vejens areal gælder følgende:
Opgravning, henlægning af materiale i depot, levering og indbygning af filtersand, samt
tilfyldning med egnet råjord skal være indeholdt i enhedsprisen for drænledninger, med
mindre andet fremgår af SAB, TAG eller TBL.
For alle drænledninger indenfor vejens areal gælder følgende:
Opgravning, henlægning af materiale i depot, levering og indbygning af filtersand, samt
levering og indbygning af bundsikringsmateriale som beskrevet i AAB og SAB skal være
indeholdt i enhedsprisen for drænledninger, med mindre andet fremgår af SAB, TAG eller
TBL.
For alle fleksible ledninger, herunder alle plastledninger (ekskl. dræn) gælder følgende:
Opgravning, henlægning af materiale i depot, levering og indbygning af udjævningslag,
støttelag og omkringfyldning, samt tilfyldning med egnet råjord som beskrevet i AAB og
SAB skal være indeholdt i enhedsprisen for ledninger, med mindre andet fremgår af SAB,
TAG eller TBL.
For alle stive ledninger, herunder alle betonledninger gælder følgende:

TAG – 12810.200
SIDE
11 af 41
Opgravning, henlægning af materiale i depot, levering og indbygning af udjævningslag og
støttelag, samt omkringfyldning og tilfyldning med egnet råjord som beskrevet i AAB og
SAB skal være indeholdt i enhedsprisen for ledninger, med mindre andet fremgår af SAB,
TAG eller TBL.
For alle brønde gælder følgende:
Opgravning, henlægning af materiale i depot, levering og indbygning af udjævningslag,
samt omkringfyldning og tilfyldning med egnet råjord som beskrevet i AAB og SAB skal
være indeholdt i enhedsprisen for brønde, med mindre andet fremgår af SAB, TAG eller
TBL.
Brøndes dybde måles fra overside af dæksel eller rist til bundløb i ledningen, uanset
sandfang.
Indbygning eller udsætning af eventuel overskudsjord fra etablering af brønde skal være
indeholdt i enhedsprisen for brønde.
For de enkelte poster gælder følgende:
3.02 Regnvandsbassin
3.02.31 Etablering af lermembran
Enhedsprisen skal omfatte alle udgifter til levering, transport og indbygning af ler, samt
deponering af overskudsfyld som anført i AAB/SAB – Afvanding, afsnit 3.7.5 og i SAB -
Jordarbejder. Afregnes efter teoretisk volumen af lermembranen.
3.13 + 3.16+3.17+3.21+3.24+3.30+3.31+3.32+3.40+3.41+3.42
Etablering af drænrør, plastkloakrør, plasttrykrør og betonrør
Enhedspriserne omfatter alle udgifter til levering og etablering i de angivne dimensioner
og dybder.
3.16.901 BD 100 mm dybde 1,0 – 1,5 m
3.24 Plasttrykrør PN6
Posten skal ligeledes indeholde samtlige udgifter for tilslutning til vej- / stiafvanding.
Enhedsprisen indeholder også tilslutning til tilstødende brønde/flanger.
3.47+3.48 Tillægspris for omkringfyldning af ledninger med friktionsmateriale
Enhedsprisen omfatter alle udgifter ved levering og indbygning af omkringfyldning med
friktionsmaterialer, herunder bortskaffelse af overskudsfyld. Tillægget gives pr. m. ledning
i de angivne dimensioner beliggende med ledningstop mindre end 1,00 m under råjordsplanum
under befæstede arealer. (For tværgående ledninger under kørebanearealer afregnes
under post 03.49 og 03.50).

TAG – 12810.200
3.49+3.50 Tillægspris for omkringfyldning og tilfyldning af ledningsgrav med
friktionsmateriale
SIDE
12 af 41
Enhedsprisen omfatter alle udgifter ved levering og indbygning af omkringfyldning og tilfyldning
med friktionsmaterialer, herunder bortskaffelse af overskudsfyld. Tillægget gives
pr. m. tværgående ledning i de angivne dimensioner beliggende med ledningstop mindre
end 1,00 m under råjordsplanum under befæstede kørebanearealer.
3.52 og 5.53 Annullering af ledninger, brønde og bygværker
3.55 Særlige arbejder
Enhedspriserne skal omfatte alle udgifter ved annullering af ledninger, brønde og bygværker,
herunder etablering af udluftninger, slutpropper og opgravning til ledninger /
brønde, inkl. tilfyldning. Posterne finder kun anvendelse for ledninger og brønde der ikke
naturligt opgraves under anlægsarbejdet.
3.55.01 Linjeafvanding/afløbsrende uden indbygget fald, inkl. rist
Posten skal ligeledes indeholde samtlige udgifter til levering, montering og tilslutning af
plastrør mellem linjeafvanding og nedløbsbrønd inkl. nødvendige anboringer, løsdele mv.
Posten skal ligeledes indeholde samtlige udgifter til eventuel faststøbning og fugning jf.
leverandørens anvisninger.
3.55.30 TV-inspektion af eksist. ledning
3.55.90 Afløbsregulator
Enhedsprisen omfatter alle udgifter til TV-inspektion af eksisterende ledning inkl. spuling.
Enhedsprisen omfatter levering og samtlige udgifter ved montage af afløbsregulering i
betonbrønd som beskrevet i SAB – Afvanding, afsnit 3.7.5 og på som vist på tegninger
henvist til på afvandingsplaner.
3.55.200 Udgravning og etablering af bundfældningsbassin ved broarbejder
Posten skal ligeledes indeholde samtlige udgifter til levering af materialer og udførelse af
udløb, der sikre tilstrækkelig opholdstid jf. SAB. Desuden skal samtlige udgifter levering
og montering af materialer for transport af vand fra broarbejdspladserne til bundfældningsbassin
være indeholdt.
3.60+3.61 1,0 m / 1,25 m brønd med sandfang el. bundrende excl. brønddæksel. Rørtilslutn.

TAG – 12810.200
3.67 Nedløbsbrønde
SIDE
13 af 41
3.67.01 Ø 450/400 mm plastbrønd med plastkegle, karm og 310 x 310 mm rist. Typetegning nr.
26261
Enhedsprisen skal omfatte alle udgifter til etablering af nedløbsbrønde (NSF1) med tilslutninger
i varierende dimensioner. Såfremt størrelsen på tilslutningerne medfører, at
brøndene skal præfabrikeres med tilslutninger på fabrik, skal udgifterne hertil være indeholdt
i enhedsprisen.
Ved nedløbsbrønde, som etableres på dræn, skal udgifterne til tilslutning være indeholdt i
enhedsprisen for ledningen.
Rist og karm som anført på typetegning nr. 26261 (NSF1).
3.67.51 Max. 3 m stikledning inkl. tilslutning
Enhedsprisen omfatter samtlige omkostninger ved etablering af stikledning (ø150 mm) af
indtil 3 meters længde ved tilslutning af nedløbsbrønde. Ved stikledningslængder over 3
m afregnes overskydende længde efter post 03.21.
3.69 Brønddæksler m.m
Enhedsprisen skal omfatte alle udgifter til levering og montering i henhold til typetegning.
3.72 Sikring af rørindløb eller –udløb m. sten. rørd.

TAG – 12810.200
4 Nedrivning
4.01 Nedrivning
SIDE
14 af 41
Entreprenøren skal ved besigtigelse på stedet selv vurdere arbejdets omfang.
Den faste sum skal omfatte alle ydelser forbundet med reglementeret nedrivning og bortskaffelse
af alle materialer, inkl. opgravning af eksisterende konstruktioner, afvandingsledninger
og brønde m.v.
Afmelding, demontering og indlevering af elmåler og stikledning/målerkabel skal være indeholdt
i tilbuddet.
Alle gebyrer og afgifter i forbindelse med ansøgninger/anmeldelser og bortskaffelse af
nedbrudt materiale skal være indeholdt i tilbuddet.
Bortskaffelse af asbestholdigt materiale skal ske i henhold til kommunens regulativer og
eventuelle gebyrer mv. skal være indeholdt i tilbuddet.
Evt. afspærring af arbejdsområdet skal være indeholdt.
Beløbet udbetales efter bortskaffelse af nedrevet materiale og retablering af arealerne.
4.04 Nedrivning, diverse tillægsydelser
4.04.04 Tilfyldning af ledningsgrave og huller efter kældre, fundamenter mm. med
friktionsmaterialer
Enhedsprisen skal omfatte alle udgifter til levering og indbygning.

TAG – 12810.200
5 Bundsikringsarbejder
SIDE
15 af 41
Hvis specificeret lagtykkelse er af en størrelse, som kræver en udlægning i flere lag (arbejdsgange),
skal omkostninger hertil være indeholdt i priserne.
Enhedspriserne omfatter alle udgifter for sammenkobling med øvrige belægninger.
5.01 Bundsikring at levere og indbygge
Afregningsmængder for m 3 mængder fastlægges som teoretisk indbygget totalmængde
jf. projektdata. Disse mængder gælder, hvor der er varierende tykkelse på bundsikring.
5.02 Bundsikring, udgrave i depot, sidetag el. vejlinie og indbygge
Afregningsmængder er fast mål, beregnet som indbygget nettovolumen på grundlag af
normaltværsnitstegninger og projektplaner ved beregninger eller opmåling på optegnede
tværsnit.

TAG – 12810.200
6 Belægningsarbejder
6.15 Stabilt grus
SIDE
16 af 41
Alle enhedspriser skal omfatte alle udgifter i forbindelse med levering, indbygning og udførelse
af specificerede kontrolfunktioner.
Afregningsmængder, der afregnes efter m 2 , fastlægges som teoretiske nettoarealer i lagenes
overside jævnfør projektdata.
Hvis specificeret lagtykkelse kræver en udlægning i 2 arbejdsgange, skal omkostninger
hertil være indeholdt i priserne.
Tillægget til den teoretiske kørebanebredde er 0,50 m i hver side.
Tillægget til den teoretiske kørebanebredde er 0,00 m hvor der er kantsten eller svingsten.
Omkostninger i forbindelse med kobling til øvrige belægninger skal være inkluderet.
6.22-.24 +.27-.30 +.34 Varmblandet asfalt
Enhedspriserne skal omfatte levering, udlægning og komprimering samt øvrige nødvendige
ydelser for arbejdets udførelse.
Tilbudslistens mængder er beregnet ud fra den teoretiske bredde af kørebanen inkl.
overbredder. Materialer til overbredde herudover samt til sidestøtte skal være inkluderet i
enhedspriserne.
Efter arbejdets afslutning skal arealet af den udførte belægning opmåles, jf. AAB afsnittene
3.4.3 og 3.5.2 samt 4.1.3. Delarbejder kan eventuelt opmåles efter aftale med bygherren.
Arealer af nedløbsriste, brønddæksler og lignende fradrages kun, når det enkelte areal er
over 2 m 2 .
Det konstaterede forbrug til overkørsler, håndudlægning, særskilt maskinudlægning og
lignende samt separat afretning/opretning afregnes efter tilbuddets enhedspriser.
For hver belægning beregnes middelforbruget i kg/m 2 på basis af vejesedler og de opmålte
arealer, idet den udførte belægningsbredde sammenholdes med beskrivelsen af
asfaltlagets areal, jf. bl.a. AAB afsnit 3.5.
Ved stendensitet større end 2,800 Mg/m 3 for GAB samt større end 2,900 Mg/m 3 for ABB
skal udlægningsmængden i kg/m 2 uden ekstrabetaling korrigeres jf. bestemmelserne i
AAB afsnit 3.4.3.
Hver belægning afregnes efter tilbuddets pris for det fastsatte middelforbrug i kg/m 2 omfattende
samtlige ydelser samt tilbuddets reguleringspriser for mer- eller mindreforbrug.
Merforbrug:
Der ydes ikke betaling for merforbrug ud over tolerancer, jf. AAB afsnittene 3.4.3 og
3.5.2.

TAG – 12810.200
SIDE
17 af 41
I flerlagsbelægninger skal et merforbrug der skyldes mindreforbrug (jf. AAB afsnit 3.4.3) i
et nedre lag, afregnes efter dette lags reguleringspris.
Såfremt merydelsen overstiger tolerancen (jf. AAB afsnit 3.4.3) og har et sådant omfang,
at forudsætninger for konditionsmæssig udførelse, afvanding og trafikafvikling ikke kan
opfyldes, kan bygherren uden ekstrabetaling forlange laget fjernet eller affræset med
henblik på retablering i korrekt udførelse.
For afretning/opretning udført i samme arbejdsgang som udlægning af belægning kan der
efter forudgående aftale med bygherren betales for merforbrug.
Mindreforbrug:
For manglende kompensation i en flerlagsbelægning (jf. AAB afsnit 3.4.3) og for mindreydelse
i en enkeltlagsbelægning fradrages efter reguleringspris for entreprisens øverste
lag med 100 % tillæg.
For mindreydelser i slidlag kan bygherren efter omstændighederne forlange forlænget for
mangelsansvar eller betalingsreduktion efter reguleringspris med 100 % tillæg.
Hvis specificeret lagtykkelse kræver en udlægning i 2 arbejdsgange, skal omkostninger
hertil være indeholdt i priserne.
06.27 ASFALTBETONBINDELAG (ABB)
Tillægget til den teoretiske kørebanebredde er 0,05 m.
Tillægget til den teoretiske kørebanebredde er 0,00 m hvor der er kantsten eller svingsten.
Tillægget for den teoretiske kørebanebredde er 0,00 meter ved Interimsbelægninger.
06.28-.30 GRUSASFALTBETON (GAB 0, I og II)
Tillægget til den teoretiske kørebanebredde er 0,05 m for 2 lags belægning og 0,15 m for
3 lags belægning og 0,25 m for 4 lags belægning.
Tillægget til den teoretiske kørebanebredde er 0,00 m hvor der er kantsten.
6.61 Granit-/brosten, transport og indbygning af genanvendelige sten
Underposterne omfatter alle udgifter i forbindelse med optagning og rengøring af belægningsmaterialer,
henlægning af disse i entreprenørens depot for genanvendelse samt
bortskaffelse af ikke genanvendelige materialer.
Underposterne omfatter også fjernelse af lægge/sættemateriale, nødvendig tilpasning og
tilhugning af alle materialer mv.
Tilbudslistens mængder er teoretiske mængder beregnet ud fra tegninger o.a. Efter arbejdets
udførelse skal arealet af den udførte belægning opmåles. Arealet af nedløbsriste,
brønddæksler og lignende fradrages, når det enkelte areal er over 1 m 2 .
6.62 Nye granit-/betonsten, levere og indbygge
Enhedspriserne skal omfatte alle udgifter til levering og sætning, herunder alle variationer
i læggemønstre, angivet fugemateriale samt lægge- eller sættematerialer.

TAG – 12810.200
SIDE
18 af 41
Nødvendig tildannelse (tilpasning af fliser, brosten og kantsten) samt nødvendige jordarbejder
skal ligeledes være inkluderet i enhedsprisen.
Afregningsmængderne bestemmes ved opmåling og opgøres som den færdige synlige
længde eller areal (nettolængde og nettoareal).
Tilbudslistens mængder er teoretiske mængder beregnet ud fra tegninger o.a. Efter arbejdets
udførelse skal arealet af den udførte belægning opmåles. Arealet af nedløbsriste,
brønddæksler og lignende fradrages, når det enkelte areal er over 1 m 2 .

TAG – 12810.200
7 Udstyr
7.01 Stålautoværn
Detailopgørelsen fremgår af mængdeskema.
SIDE
19 af 41
Samtlige poster - bortset fra poster med tillægspriser - skal omfatte opsætning inkl. transport
fra leveringssted til arbejdspladser. Alt autoværn inkl. afslutninger leveres til leveringssted
som en bygherreleverance.
7.04 Broautoværn og rækværker
7.04.901 Montering af broautoværn
Enhedspriserne skal omfatte alle udgifter til montering af CE-mærket broautoværn leveret
til hovedarbejdspladsen som bygherreleverance, herunder transport til montagesteder,
understopninger, montering af afstandsholdere, dilatationer, håndlister, afviserdele og afslutninger
ved enderne af kantbjælkerne, som beskrevet i SAB og som anvist af bygherrens
leverandør.
7.04.902-.903 Iboring af bolte for broautoværn
Enhedsprisen skal indeholde samtlige udgifter til 200 mm hulboring med kernebor inkl.
anstilling, montering og trækprøvning jf. SAB og leverandørens anvisninger, men ekskl.
levering af klæbemasse.
Ved andre boltediametre end de anførte, fastsættes enhedsprisen ved lineær inter- / ekstrapolation
af boltediameteren, med udgangspunkt i prisen for post 7.04.902 og 7.04.903.
Ved anden hulboringsdybde end den ovenfor angivne, fastsættes enhedsprisen ved multiplikation
med den procentvise afvigelse fra 200 mm.
7.21 – 7.22 Kørebaneafmærkning
Alle udgifter i forbindelse med kontrolmålinger ved aflevering og ved mangelansvarsperiodens
udløb skal være indeholdt i enhedspriserne.
Enhedspriserne skal omfatte alle nødvendige trafikregulerende foranstaltninger.
Linjeafmærkning er opgjort som netto udlagt enkeltlinjer uden mellemrum målt i meter linjer.
For profilerede linjer regnes eventuelle mellemrum mellem profilerne med til stribens
længde.
Fladeafmærkning er opgjort i udlagt nettomængde målt enheden m 2 .
Afregningsmængden bestemmes ved opmåling af antal løbende m/m 2 afstribning påført
kørebanen.

TAG – 12810.200
7.29 Fjernelse af eksisterende kørebaneafmærkning
SIDE
20 af 41
Alle udgifter i forbindelse med fjernelse af eksisterende kørebaneafmærkning skal være
indeholdt i enhedspriserne.

TAG – 12810.200
9 Diverse arbejder
9.01 Foringsrør af plastrør, levering og lægning
9.01.903+.904 Kabelrør
9.03 Vendepladser mv.
9.30 Kantpæle
SIDE
21 af 41
For alle angivne rørgrave og kabelrør i kabelrørgrav gælder, at afregningsmængderne
opgøres som afstande fra mastefundament/brøndmidte til mastefundament/brøndmidte
målt langs kabelrør/rørgrav i hele meter (afrundet).
For underboret kabelrør gælder, at afregningsmængden opgøres som teoretisk afstand
mellem brøndmidtes koordinater.
Enhedsprisen skal omfatte alle ydelser til etablering af kabelrøret i en trækrørsgrav, jf.
SAB Diverse arbejder, afsnit 1, Foringsrør.
Enhedsprisen omfatter blandt andet røropføring, afpropning og lægte ved ”blinde” afslutninger.
Enhedsprisen skal indeholde alle udgifter ved etablering af overkørsel og vendeplads jf.
tegningsbilaget.
Levering og opsætning af kantpæle og fundamenter / beslag til autoværn, samt km. plade
jf. SAB – Diverse arbejder, afsnit 5.

TAG – 12810.200
35 Belysning
35.01 Alment
35.01.01 Bygherreleverancer
35.01.03 Afsætninger
SIDE
22 af 41
Den faste sum omfatter alle ydelser i forbindelse med bygherreleverancer, herunder aftaler
om leveringssted og tidspunkt, kontrol og rapportering af eventuelle fejl og mangler og
ansvar for leverancer indtil aflevering af det færdige vejbelysningsanlæg.
Tilbudslistens faste sum skal indeholde alle ydelser til afsætninger, godkendelse af disse
og retablering.
35.01.901 Demontering af eksisterende belysning
Ydelsen omfatter alle arbejder i forbindelse med demontering af eksisterende master,
masteindsatse, armaturer og armaturarme. Master skal lægges på lager ved DONG i
Haslev.
35.03 Betonfundamenter
35.03.02 Præfabrikerede betonfundamenter
35.08 Stålmaster
35.08.01 Mastetype A
35.08.02 Mastetype B
35.08.901 Mastetype C
35.08.901 Mastetype D
Ydelsen omfatter fremstilling og levering af fundamenter.
Ydelsen omfatter alle udgifter ved levering af 9 m koniske stålmaster, fundamentbolte
inkl. smøremiddel og bolteskabelon.
Ydelsen skal omfatte alle udgifter ved levering af 9 m koniske eftergivelige stålmaster,
fundamentbolte inkl. smøremiddel og bolteskabelon.
Ydelsen skal omfatte alle udgifter ved levering af 4 m koniske stålmaster.
Ydelsen omfatter alle udgifter ved levering af 10 m koniske stålmaster, fundamentbolte
inkl. smøremiddel og bolteskabelon.
35.08.910 Boltegruppe for belysningsmast
Ydelsen skal omfatte alle udgifter til levering af boltegruppe for belysningsmaster på
bygværker.

TAG – 12810.200
35.14 Armaturer
35.14.12 Montering af Philips Kbh. armatur inkl. lyskilde
Ydelsen omfatter montering og tilslutning af armaturer og lyskilder.
Alle armaturer inkl. lyskilder er bygherreleverance.
35.14.901 Montering af Louis Poulsen Tunnelite
35.18 Jordarbejder
Ydelsen omfatter montering og tilslutning af armaturer og lyskilder.
Alle armaturer inkl. lyskilder er bygherreleverance.
35.18.01 Etablering af kabelgrav
35.19 Master
SIDE
23 af 41
Ydelsen omfatter alle arbejder ved etablering af kabelgrav, klar til udlægning af kabler.
I ydelsen er inkluderet læsning, transport og deponering af genanvendeligt fyld langs arbejdsfeltet
eller i depot, bortkørsel af overskudsmaterialer til godkendt depot, samt udjævning
af bund og udlægning af bundgrus.
Ydelsen omfatter ikke bortkørsel / deponering af forurenet jord.
35.19.01 Opstilling af master uden fundament
Ydelsen omfatter alle arbejder i forbindelse med opstilling af master uden fundament.
Ydelsen inkluderer udgravning, transport og opstilling af master, levering af tilfyldningsmateriale
og tilfyldning inden komprimering.
35.19.02 Opstilling af master på fundament
Ydelsen omfatter alle arbejder i forbindelse med opstilling af master på fundament.
Ydelsen inkluderer transport og opstilling af master samt justering af opstillingen.
35.19.10 Opstilling af master på mastekonsol
Ydelsen omfatter alle arbejder i forbindelse med opstilling af master på bygværker samt
indjustering.
35.19.901 Tilpasning af master
Ydelsen omfatter tilpasning af master, således at masterne fremstå med samme lyspunktshøjde
efter montering.
Ydelsen skal omfatte samtlige arbejder i forbindelse med tilpasningen.

TAG – 12810.200
35.20 Elarbejder
35.20.901 Kabler i kabelgrav
35.20.902 Kabler i mast
35.20.903 Kabler i rør
SIDE
24 af 41
Ydelsen omfatter levering, udlægning / trækning af kabler i forberedt kabelgrav / underføring
og tilslutning af samtlige kabler såvel for effektfordeling og styring
Ydelsen omfatter levering og trækning af tændkabler i master samt tilslutning.
Ydelsen omfatter levering, udlægning / trækning af kabler i rør.
35.20.904 Armaturer, lyskilder
Ydelsen omfatter modtagelse af armaturer og lyskilder, samt montering af disse.
35.20.905 Masteindsatse og forkoblingsenheder
Ydelsen omfatter levering, montering og tilslutning af alle nødvendige dele til ovenstående.
35.20.910 Belysningskabel 4x10 mm NOIKLX-cu
Ydelsen omfatter levering, udlægning samt tilkobling af kabel.
35.20.911 Belysningskabel 5x2,5 mm
Belysningskabel 5x2,5 mm kabel til tilslutning af tunnelarmaturer. Ydelsen omfatter levering,
udlægning samt tilkobling af kabel.
35.21 Eftersyn og afprøvning
35.21.02 Eftersyn og afprøvning af anlæg
35.25 Skabe
Enhedsprisen skal omfatte alle udgifter til eftersyn og afprøvning af anlægget inklusive
levering af skriftlig afprøvningsrapport.
35.25.901 EL-skab, at montere og opstille
35.30 Elforsyning mv.
Enhedsprisen skal omfatte alle udgifter ved montering, opstilling inkl. fundament samt tilslutning
af belysningskabler.
35.30.01 Anmeldelse af stikledning mv.
Enhedspris omfatter anmeldelse af stikledning samt etablering af stikledning.

TAG – 12810.200
51 Tunneller og faunapassager
51.02 Stitunnel
51.02.01 Tunnel, levering og montering
SIDE
25 af 41
Den faste sum skal omfatte alle udgifter til projektering, etablering af føringsveje, støbning,
transport samt montering betonelementtunnel inkl. sammenstøbning og fugning af
elementsamlinger iht. SAB og leverandørens anvisninger.

TAG – 12810.200
54 Fundering
54.02 Tørholdelse
54.02.21 Etablering af sugespidsanlæg
SIDE
26 af 41
Enhedsprisen omfatter levering og etablering af sugespidsanlæg - henholdsvis nedbringning
og optagning af 20 spidser. Ved brug af flere eller færre anlæg/spidser reguleres
enhedsprisen forholdsvis.
Endeligt omfang og placering af sugespidser skal dimensioners af entreprenøren jf. SAB.
54.02.31 Drift af sugespidsanlæg
Ydelsen omfatter leje, drift og overvågning af sugespidsanlæg med i alt 20 spidser - ved
brug af flere eller færre spidser reguleres enhedsprisen forholdsvis.
54.02.41-.42 Etablering/fjernelse af pumpebrønd
Enhedsprisen skal omfatte alle udgifter til ekstra udgravning for pumpebrønd til GVSsænkning
og levering af filtermateriale og brøndringe.
54.02.90 Etablering af aflastningsboring
Ydelsen omfatter samtlige ydelser for levering og etablering af 8” aflastningsboringer,
herunder nødvendige materialer for afledning af vand til bundfældningsbassin. Ved prisafgivelse
skal der forudsættes en dybde på det dobbelte af udgravningsdybden. Ved
dybder afvigende herfra afregnes lineært på prisen.
54.02.91 Fjernelse af aflastningsboring
Ydelsen skal omfatte samtlige omkostninger for afrigning og fjernelse inkl. afpropning
som krævet for geotekniske boringer jf. SAB.
54.03 Funderingsbeton
54.03.01 Renselag
Afregningsmængden er svarende til den teoretiske fundamentsflade tillagt 300 mm rundt
langs kanten.

TAG – 12810.200
55 Stillads og form
SIDE
27 af 41
Enhedspriserne omfatter samtlige ydelser i forbindelse med etablering af form og stillads
inkl. understøtning, stillads, funderingsforanstaltninger, overfladebehandlingsmidler mv.
og inkl. delenes senere nedtagning og fjernelse. For de konstruktionsdele, for hvilke stillads
ikke er specielt omtalt, skal udgifter til stillads være inkluderet i formprisen.
Priserne for typestillads skal inkludere udgift til leverandørens særlige sagkyndiges kontrol
af færdig opstilling.
Priserne skal inkludere udgifter til udsparinger og indstøbninger mm., herunder levering
og fastholdelse af indstøbte dele.
Afregningsmængderne er de teoretiske betonberøringsarealer, inkl. fugeflader, men
ekskl. støbeskelsarealer, bestemt ud fra tegninger (ved knasfuger og fuger med mellemlæg
medregnes fugefladen én gang).
Flader, der i henhold til projektet støbes mod jord (eller renselag), er ikke medregnet i
mængden.
Hvor små arealer af synlige vægge mv. er dækket med jord eller belægning, medtages
disse arealer under posterne for synlig form.
Enhedspriserne skal indeholde entreprenørens eventuelle udgifter ved tabtgået form.
Enhedspriserne skal videre indeholde entreprenørens udgifter ved deltagelse i kurser mv.
som beskrevet i SAB.
Beløbene for ydelser omfattende form vil for hver konstruktionsdel for sig blive udbetalt
med 75%, når stillads og form er opstillet og synet uden bemærkninger og 25% efter nedtagning
og fjernelse.
55.04 Form for brodæk og kantbjælker
55.04.99 Stilladsdokumentation i henhold til FAS
Tilbudslistens faste sum skal inkludere alle omkostninger til udarbejdelse af komplet stilladsprojekt
inklusiv entreprenørens indarbejdelse af bygherres kommentarer, indtil stilladsprojektet
er endeligt.
Posten udbetales med 100% efter samlet stilladsprojekt er godkendt af bygherre.
55.07 Plastrør for kabler og ledninger
55.07.03-.06 Plastrør for ledninger og kabler
Tilbudslistens faste sum skal ligeledes indeholde samtlige udgifter til nødvendige fittings
og materialer for afvandingsdetaljer, udsparinger samt afslutninger uden for broender.

TAG – 12810.200
55.09 Øvrige indstøbningsdele
55.09.901 Montering af boltegruppe til indstøbning, autoværn
SIDE
28 af 41
Posten omfatter montage og indstøbning af boltegrupper for CE-mærket broautoværn,
leveret til brobyggepladsen som bygherreleverancer. Montage og indstøbning omfatter
kantbjælker og punktfundamenter.
55.09.902 Montering af boltegruppe til indstøbning, belysning
Posten omfatter montage og indstøbning af boltegrupper for belysningsmaster i kantbjælker.
Levering af boltegrupper for belysningsmaster afregnes under underpost 35.08.902.

TAG – 12810.200
56 Slap armering
56.04 Ribbestål B 550
SIDE
29 af 41
Afregningsmængderne fastsættes som den teoretiske vægt af den på projekttegningerne
angivne armering med tillæg for de på tegningerne viste stød.
56.04.07 Ribbestål B 550 i underbygning
Postens mængder omfatter armering i endevederlagsvægge inkl. støttemure for skråningsbeklædning.

TAG – 12810.200
57 Spændt armering
SIDE
30 af 41
Enhedsprisen for kabler skal inkludere alle udgifter til levering og montering af liner og
kabelrør samt til injektion med mørtel.
Enhedsprisen for forankringerne skal inkludere levering og montering af forankringer, foreløbig
og endelig opspænding inklusiv trykprøvning af betoncylindre samt efterarbejder.
Mængderne fastsættes som den teoretiske længde af de på tegningerne angivne kabler,
målt mellem forankringernes yderflader. For forankringerne er mængden i sæt bestemt
som antallet af forankringspar.

TAG – 12810.200
58 Beton
SIDE
31 af 41
Enhedspriserne skal også inkludere alle udgifter til efterbehandling jf. AAB Beton afsnit
3.9 og SAB Beton afsnit 3.9, idet entreprenøren på basis af temperaturberegninger skal
påregne, at det i hærdeforløbet er nødvendigt enten enkeltvis eller i kombination at anvende
beton med styret udstøbningstemperatur, isolering af udstøbt beton ved anbringelse
af tildækning eller isolering på formdele og/eller betonoverflader, isolering af tidligere
udstøbt beton, forlænget formperiode ud over, hvad der er nødvendigt af hensyn til styrkekrav
ved afformning samt vind- og solafskærmning af støbeområder.
Enhedspriserne skal endvidere inkludere alle udgifter til dokumentation, etablering af målepunkter
samt udførelse af målinger og kontrol.
Afregningsmængderne beregnes ud fra tegningerne som det teoretiske betonvolumen,
idet volumen af armering og plastrør ikke fratrækkes.
Enhedspriserne skal også inkludere udgifterne til tilstøbninger af udsparinger, beslag, lejer
mv. Ydelserne skal tillige inkludere nødvendige stilladser/arbejdsplatforme.
58.09 Efterbehandling og kontrol
58.09.13 Køle-/varmerør, levering og indbygning
Ydelsen omfatter levering og indbygning af køle-/varmerør samt eventuelt tilhørende køle-/varmeaggregat,
herudover fjernelse af køle-/varmeaggregat og fuld cementmørtelinjektion
af køle-/varmerør efter endt brug. Endvidere retablering af konstruktionens overflader,
hvor til- og afgang for rørene findes.

TAG – 12810.200
60 Fugtisolering
SIDE
32 af 41
Mængden af fugtisoleringslag opgøres som arealet af de udfoldede overflader jf. projektdata.
60.06 Fugtisolering med polymerbitumenplader
60.06.01 Fugtisolering type IVa
Ydelsen skal omfatte samtlige udgifter til levering og udførelse af fugtisolering inkl. tilslutninger
til kantbjælker og broender og inkl. klæbebitumen/evt. strygning med polymerbitumenopløsning
samt klæbning/svejsning af fugtisoleringen, idet klargøring af betonoverfladen
dog afregnes under post 63.07.11 og inddækning med klemskinne afregnes under
post 60.07.01.
Ydelsen skal desuden indeholde de viste ekstra lag langs tilslutninger til kantbjælker.
60.06.03 Fugtisolering type IVc
60.08 Grunder
60.08.01 Epoxygrunder
Ydelsen skal omfatte samtlige udgifter til levering og udførelse af fugtisolering inkl. tilslutninger
til kantbjælker og afslutninger samt inkl. klæbebitumen/evt. strygning med polymerbitumenopløsning
samt klæbning/svejsning af fugtisoleringen, idet klargøring af betonoverfladen
dog afregnes under post 63.07.11 og inddækning med klemskinne afregnes
under post 60.07.01..
Ydelsen skal desuden indeholde de viste ekstra lag langs tilslutninger til kantbjælker.
Enhedsprisen omfatter alle udgifter til levering og udlægning af 2 lag epoxygrunder á
mindst 400 g/m 2 .
60.11 Anden fugtisolering
60.11.13 Forsegling af støbeskel med 300 mm bitumenpladeisolering
Enhedsprisen omfatter endvidere alle udgifter til grunder og klargøring af betonoverflader.

TAG – 12810.200
61 Brobelægninger
61.05 Slidlag
SIDE
33 af 41
Afregningsmængden er den synlige overflade inklusive dels de på tegninger viste og i
SAB yderligere specificerede afslutninger ved broender.
Arealer af nedløbsriste, brønddæksler, dilatationsfugekonstruktioner og lignende fradrages
kun, såfremt det enkelte areal er over 2 m 2 .
61.05.31 Skærvemastiks, SMA (AAB brobelægninger)
Enhedsprisen skal også inkludere den på tegningerne viste overfladeforsegling ved dybderenderne.
61.08 Drænkanal af åben kunststofbeton
61.08.01 Drænkanal af åben kunststofbeton
Enhedsprisen skal ligeledes omfatte udgifter til forskalling.
61.10 Stenfyldt fugemasse
61.10.05 Stenfyldt fugemasse, type D
61.11 Fugemasser
Enhedsprisen skal indeholde nødvendig forskalling, lister, skæringer, fræsninger, klæbebrydende
lag, fugebundfyldning, bundplade og indlæg mv. Skæring af evt. revneanviser
skal ligeledes være indeholdt.
61.11.11 Fugemasse type A - 20x20 mm, med klæbebrydende bundlag
Ydelsen omfatter etablering af fugeudsparing, rensning, primning og fugning, samt fugeindlæg
jf. tegning.
61.11.31 Fugemasse type B - 20x20 mm
Enhedsprisen omfatter alle udgifter til etablering af fugeudsparing, rensning, primning og
fugning.

TAG – 12810.200
63 Andre broarbejder
63.03 Lejer
63.03.902-.903 Levering og indbygning af lejer jf. SAB
SIDE
34 af 41
Enhedsprisen skal inkludere projektering, levering og montering, inkl. fastgørelse i vederlag
og brodæk, understopning med specialmørtel / etablering af mørtelpude.
63.04 Skrånings- og rabatbefæstelser
63.04.05 Levering og indbygning af skråningsbeklædning
Enhedsprisen skal også inkludere nødvendig tildannelse og støttefundamenter i det
omfang der ikke er særskilte poster herfor.
63.04.11 Levering og indbygning af kantbegrænsning
Enhedsprisen skal ligeledes inkludere nødvendig tildannelse og støttefundamenter.
63.04.901 Levering og indbygning af kantbegrænsning af 12 mm cortenplader
Enhedsprisen skal ligeledes inkludere nødvendig tildannelse og støttefundamenter.
63.07 Behandling af betonoverflader
63.07.11 Slyngrensning, brodæk o.s.
63.08 Brobelysning
Posten gælder både for overside brodæk, sætningsplader samt overside betonelementtunneler
i det omfang de skal fugtisoleres / grundes.
63.08.901 Iboring af bolte for belysningsmast
Enhedsprisen skal indeholde samtlige udgifter til hulboring med kernebor inkl. anstilling,
klæbning, montering og trækprøvning jf. SAB og leverandørens anvisninger, men ekskl.
levering af bolte.
Levering af bolte for belysningsmast afregnes under underpost 35.08.902.
63.12 Etablering af dryprør
63.12.02 Levering og indbygning af dryprør i nyt brodæk
Enhedsprisen skal også omfatte udgifter i forbindelse med etablering af rørene, herunder
indstøbning m.v. og gennemføring af dryprør til underside broplade.

TAG – Tillægsarbejder 12810.100
TAG – Tillægsarbejder
Mængderne er fiktive.
1 Arbejdsplads
SIDE
35 af 41
Afregningsmængden opgøres efter arbejdets udførelse som det faktiske udførte arbejde.
Enhedspriserne er at forstå som bruttobetaling inkl. alle tillæg, salærer og arbejdsledelse.
Mængderne i TBL – Tillægsarbejder skal kunne variere ubegrænset.
Efterfølgende angives supplerende bestemmelser til det anførte under "Generelt",
"Mængdefastsættelse og afregningsmængder" og "Tilbudslistens poster" under samme
hovedpost og post.
1.02 Færdselsregulerende foranstaltninger
2 Jordarbejder
Ydelser i forbindelse med færdselsregulerende foranstaltninger, nødvendige i forbindelse
med entreprenørens levering og afhentning af materiel og materialer, afregnes ikke særskilt,
men skal være indeholdt i ydelserne for de respektive arbejder for brug af pågældende
materialer.
Afregningsmængden for ydelser bestemmes ved opmåling af teoretiske mængder i henhold
til godkendte trafikafviklingsplaner.
For samtlige ydelser – der ikke afregnes efter en tidsenhed – skal entreprisen dække hele
perioden, hvor ydelsen benyttes på den aktuelle lokalitet.
Enhedspriser for materiel skal medtage alle ydelser for etablering af rengjort skilt, trafikværn
mv. på pågældende position samt fjernelse efter brug.
2.20 Blødbundsarbejder
Det teoretiske volumen for blødbundsarbejder udregnes som voluminet mellem færdig
planumoverflade og underside blødbund.
2.34 Jord levering og indbygning
2.39 Forurenet jord
Ydelsen afregnes efter teoretisk indbygget mål.
2.39.05 Jordanalyser for klassificering af jord
Enhedsprisen skal dække prøveudtagning samt analyse for olie, PAH’er (incl.
benz(a)pyren) og tungmetallerne bly, cadmium, kobber og zink for klassificering af jorden
(muld/råjord), inkl. evt. tillæg for gener.

TAG – Tillægsarbejder 12810.100
2.39.06-.08 Tillægspris, hvis jord er i forureningsklasse 2-4 og skal bortskaffes
SIDE
36 af 41
Enhedsprisen er en tillægspris, hvis den jord, der skal udsættes, er i forureningsklasse 2 /
3 / 4. Ydelsen omfatter også deponeringsafgift.
2.39.28 Bortskaffelse af affald
Enhedsprisen skal indeholde alle udgifter til bortskaffelse og fjernelse af affald, inkl.
transport, til godkendt modtageplads.
2.39.31-.34 Transport og bortskaffelse af forurenet jord
Enhedsprisen omfatter alene tillæg for levering til den af bygherren angivne modtager, jf
afsnittet vedr. generelle betingelser i TAG.
3 Afvandingsarbejder
3.13 + 3.16+3.17+3.24+3.28+3.30+3.31+3.32+3.40
Etablering af drænrør, plastkloakrør, plasttrykrør og betonrør
3.24 Plasttrykrør PN6
Enhedspriserne omfatter alle udgifter til levering og etablering i de angivne dimensioner
og dybder.
Enhedsprisen indeholder også tilslutning til tilstødende brønde/flanger.
3.28+3.67 Afløbsledning af kloakplastrør fra nedløbsbrønde. Typetegning nr. 26263 eller
26267
Enhedsprisen omfatter alle udgifter til levering og etablering i de angivne dimensioner og
dybder.
Posten finder anvendelse sammen med tørbrønde post 3.67.41, der også udføres som
vist på typetegning.
3.51 Grundforstærkning (Ralfundament)
3.54 Afstivning
3.55 Særlige arbejder
Enhedsprisen omfatter alle udgifter i forbindelse med levering og indbygning af ral/singels
samt opgravning og fjernelse af dårlig underbund herunder bortskaffelse af overskudsfyld.
Der afregnes efter indbygget mængde ral/singels.
For gravekasse er afregningsmængderne længden af den udgravning, som foretages
med nødvendig gravekasse. Enhedsprisen omfatter alle udgifter til levering, leje, drift og
fjernelse af gravekassen.
3.55.05 Flexibel overgangsmanchet
For post 03.55.05 gælder: Enhedsprisen omfatter levering og montering af fleksible overgangsmanchetter
på lukkede ledninger med dimension

TAG – Tillægsarbejder 12810.100
SIDE
37 af 41
slutning til eksisterende afvanding eller i forbindelse med tilslutninger som følge af reparation
af eksisterende ledninger, herunder skæring af rørender. Se SAB 1.1 og 3.3.2.
Hvor der regnes med overgangsmanchet finder post 03.55.21 ikke anvendelse, men skal
være indeholdt.
3.55.11 Tilslutning af eksisterende ledning til ny ledning eller brønd, incl. tilslutningsledning
Enhedsprisen omfatter alle udgifter til tilslutning af eksisterende ledning til ny ledning
og/eller brønd, herunder nødvendige materialer som fittings, tætningsringe, korte rørstykker,
hulboring m.m. Inkl. indtil 5 m tilslutningsledning.
3.55.21 Tilslutning af nye ledninger til eksisterende ledninger eller brønd
Enhedsprisen omfatter alle udgifter til tilslutning af ny ledning til eksisterende ledning
og/eller brønd, herunder nødvendige materialer som fittings, tætningsringe, korte rørstykker,
hulboring m.m.
3.55.71 Højderegulering af betonbrønde
Enhedsprisen omfatter levering og samtlige udgifter ved forhøjelse af betonbrønde med
0,5 meter.
3.55.80 Afspærringsbold < 30 cm
Enhedsprisen omfatter alle udgifter ifm. leje, levering og montering af afspærringsbolde i
den angivne dimension, inkl. lejeudgifter.
3.55.103 Strømpeforing ø300 mm
Enhedsprisen omfatter alle udgifter til udførelse af strømpeforing herunder, dimensionering,
dokumentation, friskæring af stik, levering og anstilling m.m.
3.56 Boring af huller i betonrør og brønde med vægtykkelse 0-100 mm
3.57 Nedløbsbrønde
Ydelserne afregnes pr. stk. incl. FORSHEDA eller tilsvarende.
3.57.41 ø315/280 mm plast tørbrønd med karm og 310 x 310 mm rist. Typetegning nr. 26263 el.
26267
3.69 Brønddæksler mm
3.69.33 Etablering af letvægtsdæksler som ø600 mm plastdæksel med plastkarm, 5t, finder kun
anvendelse som erstatning for et andet dæksel, og etableres kun efter aftale med tilsynet.
3.90 Tørholdelse mv.
Enhedspriserne skal omfatte samtlige ydelser og leverancer i forbindelse med leje og drift
af pumper, herunder transport til og fra arbejdsstedet, tilrigning, energiforsyning, opstilling,
pasning, vedligeholdelse og afmontering

TAG – Tillægsarbejder 12810.100
Afregningsmængden er den faktisk driftstid.
3.91 Grundvandssænkning
SIDE
38 af 41
3.91.02 Etablering, drift og afrigning af sugespidsanlæg med 1 spids pr. m på den ene side af
ledningsgraven
Enhedsprisen omfatter alle udgifter til leje og etablering, herunder transport til og fra arbejdsstedet,
tilrigning, energiforsyning, nedskylning af spidser, drift, pasning, vedligeholdelse
og afmontering/nedtagning. Enhedsprisen omfatter hele driftsperioden, uanset hvor
lang den er, og afregnes pr. m ledningsgrav.
3.91.03 Etablering, drift og afrigning af sugespidsanlæg med 1 spids pr. 2m på hver side af
ledningsgraven
Enhedsprisen omfatter alle udgifter til leje og etablering, herunder transport til og fra arbejdsstedet,
tilrigning, energiforsyning, nedskylning af spidser, drift, pasning, vedligeholdelse
og afmontering/nedtagning. Enhedsprisen omfatter hele driftsperioden, uanset hvor
lang den er, og afregnes pr. m ledningsgrav.
3.91.04 Etablering, drift og afrigning af sugespidsanlæg med 1 spids pr. m på hver side af
ledningsgraven
Enhedsprisen omfatter alle udgifter til leje og etablering, herunder transport til og fra arbejdsstedet,
tilrigning, energiforsyning, nedskylning af spidser, drift, pasning, vedligeholdelse
og afmontering/nedtagning. Enhedsprisen omfatter hele driftsperioden, uanset hvor
lang den er, og afregnes pr. m ledningsgrav.
3.91.05 Tillæg for gruskastning af spidser
Enhedsprisen omfatter alle udgifter til levering og indbygning.
3.91.11 Leje og drift af sugespidsanlæg med i alt 25 sugespidser
Enhedsprisen omfatter alle udgifter til leje og drift, herunder energiforsyning, pasning og
vedligeholdelse.
3.91.12 Nedsætning og optagning af 25 sugespidser
Enhedsprisen omfatter alle udgifter til etablering, herunder transport til og fra arbejdsstedet,
tilrigning, nedskylning af spidser, og afmontering/nedtagning.
3.91.14 Nedpløjning af vacuumbelastet dræn
Enhedsprisen omfatter alle udgifter til levering og nedpløjning, samt tilslutning til pumpe
og etablering af energiforsyning til denne.
3.91.15 Leje og drift af vacuumpumpe
Enhedsprisen omfatter alle udgifter til leje og drift, herunder energiforsyning.
3.91.21 Filterboring, max 10 m dyb
Enhedsprisen omfatter alle udgifter til levering og etablering.

TAG – Tillægsarbejder 12810.100
3.91.23 Drift af filterboring
Enhedsprisen omfatter alle udgifter til drift og vedligeholdelse.
3.91.24 Afpropning af filtersatte boringer
4 Nedrivning
Enhedsprisen omfatter alle udgifter til filtersætning.
4.04.01+.02 Opgravning og bortskaffelse af uforudsete brønde, ledninger og kabler
SIDE
39 af 41
Enhedsprisen skal omfatte alle udgifter til lokalisering, opgravning, læsning og bortskaffelse
til godkendt modtageplads af uforudsete brønde, ledninger og kabler på eller ved
ejendommen.
Posten kommer kun i anvendelse, hvis der konstateres brønde, ledninger og/eller kabler,
som ikke var eller kunne være konstateret ved besigtigelse af ejendommen.
4.04.03 Afpropning af uforudsete ledninger
Enhedsprisen skal omfatte alle udgifter til afpropning af uforudsete ledninger på eller ved
ejendommen.
Posten kommer kun i anvendelse, hvis der konstateres ledninger, som ikke var eller kunne
være konstateret ved besigtigelse af ejendommen.
6 Belægningsarbejder
6.22 Pulverasfalt (PA)
6.22.80 Asfaltvulst i PA at etablere
6.32 Forsegling
Enhedsprisen skal omfatte alle udgifter til etablering af asfaltvulst på udlagt belægning efter
nærmere aftale med tilsynet.
Posten anvendes efter aftale med tilsynet for de tilfælde, hvor forsegling af ubundne lag
eller andre belægningsoverflader er påkrævet.
Afregningsmængde fastsættes som kg/m 2 spredt på nettoarealet.
For hver forsegling beregnes middelforbruget i kg/m 2 på basis af dokumentation for leveret
mængde og de opmålte arealer. Spredningsmængde aftales individuelt med bygherren
tilpasset den aktuelle situation.
Der betales ikke for merforbrug. Hvis til gene for trafik eller på anden måde en teknisk
hindring kan bygherren forlange et væsentlig overforbrug udover som aftalt fjernet. Mindreforbrug
kompenseres ved en yderligere tilførsel af materiale efter bygherrens skøn.

TAG – Tillægsarbejder 12810.100
SIDE
40 af 41
6.70 Regulering / tilpasning af eksisterende belægning i indkørsler og langs skel
Posten anvendes efter aftale med tilsynet for de tilfælde, hvor det er nødvendigt med tilpasning
til private indkørsler / langs vejskel til private områder, hvor der er belægning.
9 Diverse arbejder
9.02 I øvrigt
9.02.16 Raldræn i skråninger, Typetegning nr. 26821, type I
Enhedsprisen skal indeholde alle udgifter til etablering af raldræn i skråning iht. typetegning.
9.02.20 Etablering af gavle i gennembrudte jordsiger med stensætning
Enhedsprisen skal indeholde alle udgifter til etablering af stengavl i gennembrudte diger,
jf. SAB.
9.02.21 Vedligehold af skyllerender på skråningsarealer frem til 1 års gennemgang
Den faste sum skal indeholde alle udgifter frem til 1 års gennemgang til udbedring af så-
og skyllerender på skråninger og kontinuerligt tilsåning indtil skråningsarealerne fremstår
med et tæt græstæppe.
9.02.22 Vedligehold af rabatter og grøfteskråninger frem til 1 års gennemgang
Den faste sum skal indeholde alle udgifter frem til 1 års gennemgang til udbedring af så-
og skyllerender på rabatter og grøfteskråninger og kontinuerligt tilsåning indtil arealerne
fremstår med et tæt græstæppe.
9.02.24 Udlægning af betonringe til sikring af afsætningspunkter samt fjernelse af
afsætningspunkt og brøndring når anlægsarbejderne er afsluttet og berigtigelsespolygonen
er etablering og indmålt
Enhedsprisen skal indeholde alle udgifter til levering, sætning og fjernelse / bortskaffelse
af betonring til sikring af fikspunkter.
92 Arbejdsløn ved regningsarbejder
92.01 Arbejdsløn
Enhedspriserne skal indeholde samtlige udgifter til arbejdsløn.
93 Materielleje priser
93.02 -.08 Gravemaskiner, dozer, traktorer, tromler, dumpere, lastvogne
Afregning af driftstid jf. dagrapporter.
Enhedsprisen skal omfatte alle udgifter til materiel og skal være totale priser, inkl. alle
udgifter til fører, betjening, flytning, transport, energi, regelmæssig kontrol og service,
vedligeholdelse mv.

TAG – Tillægsarbejder 12810.100
93.09 Køreplader
93.20 Kompressorer
Enhedspriserne skal omfatte alle udgifter til udlægning og fjernelse.
SIDE
41 af 41
Enhedspriserne skal også omfatte nødvendig afretning af underlaget, før jernpladerne
udlægges.
Enhedsprisen skal omfatte alle ydelser til materiel og skal være totale priser, inkl. alle udgifter
til flytning, transport, energi, regelmæssig kontrol og service, vedligeholdelse mv.
inkl. alle tillæg.

Vejdirektoratet har lokalkontorer
i Aalborg, Fløng, Middelfart,
Næstved og Skanderborg samt
hovedkontor i København.
Find mere information
på vejdirektoratet.dk.
VEJDIREKTORATET
Niels Juels Gade 13
Postboks 9018
1022 København K
Telefon 7244 3333
vd@vd.dk
vejdirektoratet.dk
