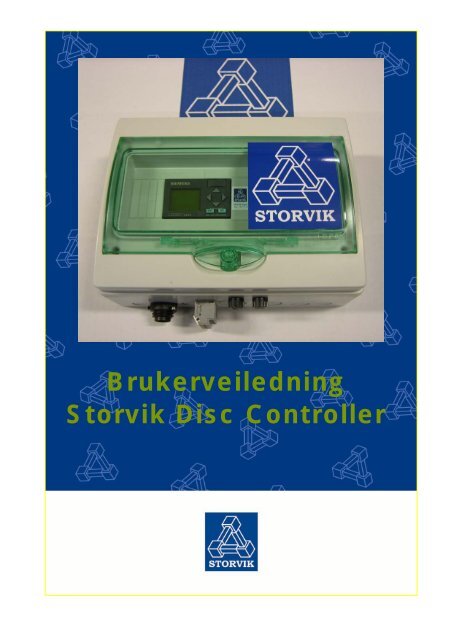

Brukerveiledning<br />
<strong>Storvik</strong> Disc Controller
B r u k e r v e i l e d n i n g - S t o r v i k D i s c C o n t r o l l e r<br />
Disc controller<br />
1.0 Generelt<br />
Disc controller<br />
Disc Controller er utviklet for å styre <strong>Storvik</strong> skiveautomat.<br />
• Det er mulig å koble 25 skiveautomater til hver utgang/kanal (CH 1 og CH 2) på Disc<br />
Controller.<br />
• Den er utstyrt med 2 utganger. Det kan kobles totalt 50 skiveautomater som blir styrt av en<br />
Disc Controller.<br />
• Utforing (1 runde) kan justeres i timer for hver utgang.<br />
• Forings-intervall kan justeres i sekunder for hver utgang.<br />
• Det kan legges inn forpause for hver utgang.<br />
• Disc Controller må stilles i henhold til hvilken type skiveautomat som er tilkoblet med tanke på<br />
utveksling. Utveksling på 1-9 liter skiveautomat har utveksling/rph 1,0 (valg 1), 25 liter<br />
skiveautomat har rph 2,8 (valg 2), 25 liter har rph 6,0 utveksling (valg 3).<br />
• Disc Controller er forsynt fra en 500VA (24VAC) trafo, som er utstyrt med en 20 A glasssikring.<br />
2.0 Installering<br />
Skiveautomatene kobles til utgang 1 eller 2. Tikoblingsklemme nr.1 og 2 er for UTGANG 1,<br />
klemme nr. 3 og 4 er for UTGANG 2. Klemme 2 og 3 er felles for utgang 1 og 2.<br />
Utganger 1 – 4<br />
Dokument nr.: Side 2 av 6 Revisjonsnr.: 1<br />
Godkjent: MH Dato: 31.03.2011<br />
Utført av: NA
B r u k e r v e i l e d n i n g - S t o r v i k D i s c C o n t r o l l e r<br />
For å endre innstillingen/verdier på skjermen:<br />
Trykk "ESC" knappen i minst 3 sekunder. Da vil du se markøren vises/blinker. Flytt markøren til<br />
linjen du ønsker å endre ved å trykke på enten "►" eller "◄" knappen. Deretter trykk "OK"<br />
knappen.<br />
Flytt deretter markeringen til det tallet som skal forandres med "►" eller "◄" knappen.<br />
Tallverdien kan så justeres ved å trykke på "▲" og "▼" knappene.<br />
For å lagre den nye verdien trykk på "OK" knappen.<br />
For å forlate menyen trykk på "ESC" knappen.<br />
Deretter kan du gå til neste skjerm ved hjelp av "▼" knappen, eller den forrige skjermen ved hjelp<br />
av "▲" knappen.<br />
3.0 Justering<br />
Skjermbilde 1: Dette er den normale skjermen når Disc Controller er i drift.<br />
Trykk på "ESC" + "◄" og foring stopper.<br />
Trykk på "ESC" + "►" og foring starter.<br />
På denne skjermen kan du bytte mellom<br />
”start”(ON) eller “stopp”(OFF) foring.<br />
For å gå til neste skjerm for å justere innstillingene av foringsparametere, trykk på "▼" knappen.<br />
Det neste skjermbildet vises.<br />
Dokument nr.: Side 3 av 6 Revisjonsnr.: 1<br />
Godkjent: MH Dato: 31.03.2011<br />
Utført av: NA
B r u k e r v e i l e d n i n g - S t o r v i k D i s c C o n t r o l l e r<br />
Skjermbilde 2: Foringstid utgang 1<br />
Informasjon om utgang 1 vises på skjermen.<br />
Første verdien (hour 10): angir at automaten er stilt inn for en fullstendig runde i løpet av 10 timer.<br />
(000010 = 10hour.)<br />
Andre verdien (sec. 2): angir at foringsintervallet er satt til 2 sekunder. (stopp - 2 sek foring – stopp)<br />
(000002 = 2 sek.)<br />
Standard fabrikkinnstillinger for FEED PULSE er 2 sekunder.<br />
Stopptia mellom foringsintervallene vil automatisk bli regnet ut fra verdien av "FEED TIME" og "FEED<br />
PULSE".<br />
Dokument nr.: Side 4 av 6 Revisjonsnr.: 1<br />
Godkjent: MH Dato: 31.03.2011<br />
Utført av: NA
B r u k e r v e i l e d n i n g - S t o r v i k D i s c C o n t r o l l e r<br />
Skjermbilde 3. Innstilling av pausetid utgang 1<br />
Det er mulig å legge inn en foringspause. Hvis en for eksempel ikke ønsker å fore hele natten. Pause kan<br />
programmeres forskjellig for utgang 1 og utgang 2.<br />
Disc Controlleren er fabrikkoppsatt uten foringspause som standard.<br />
Første verdien (real 23.00): Innstilling av tidsverdi (klokketid) når pausetid skal starte.<br />
Andre verdien (time 8): Innstilling av antall timer pausen skal vare.<br />
I dette eksempelet vil det ikke være noen foring mellom 23.00 og 07.00.<br />
Dokument nr.: Side 5 av 6 Revisjonsnr.: 1<br />
Godkjent: MH Dato: 31.03.2011<br />
Utført av: NA
B r u k e r v e i l e d n i n g - S t o r v i k D i s c C o n t r o l l e r<br />
Skjermbilde 4. Foringstid utgang 2<br />
Se beskrivelse for utgang 1<br />
Skjermbilde 5. Innstilling av pausetid utgang 2<br />
Se beskrivelse for utgang 1.<br />
Skjermbilde 6. Bestem hvilken type skiveautomat.<br />
Informasjon om utgang 2 vises på skjermen.<br />
Innstilling av type automater for både<br />
utgang 1 og utgang 2.<br />
Hvilken type skiveautomater som brukes på utgang 1 og utgang 2, må skrives inn i dette skjermbildet.<br />
Det er tre valg tilgjengelig, valg 1, 2 eller 3.<br />
1 angir 1-9 liters skiveautomat. 2 angir 25 liters skiveautomat og 3 angir 25 liters med ny utveksling.<br />
Support<br />
Support tlf. + 47 71 53 15 11 <strong>Storvik</strong> Aqua AS + 47 71 69 95 00<br />
Dokument nr.: Side 6 av 6 Revisjonsnr.: 1<br />
Godkjent: MH Dato: 31.03.2011<br />
Utført av: NA
