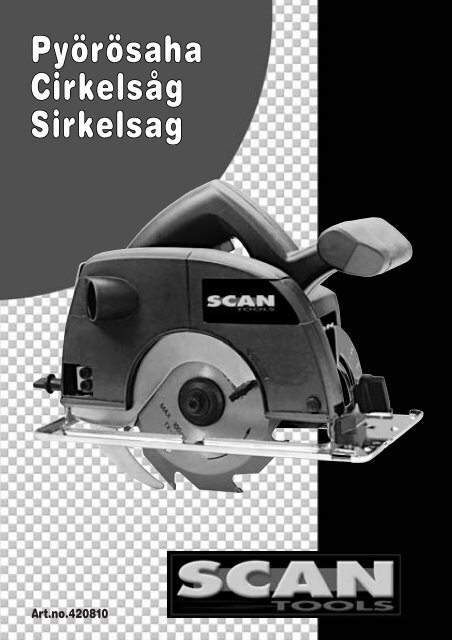

Pyörösaha<br />

Cirkelsåg<br />

Sirkelsag<br />

Art.<strong>no</strong>.420810<br />

1


TEKNISK DATA:<br />

Nätspänning: 230V/50Hz<br />

Effekt: 750W<br />

Hastighet obelastad: 4500 v./min<br />

Max sågdjup: 45mm<br />

Såg klinga dimension: Ø140x16mm/8T<br />

ELEKTRISK ANSLUTNING<br />

Innan ni sticker in stickkontakten i vägguttaget, försäkra<br />

er om att nätspänningen motsvarar den som är angiven<br />

på märkplåten/typskylten.<br />

ALLMÄNNA SÄKERHETSFÖRESKRIFTER<br />

Läs denna bruksanvisning <strong>no</strong>ga! Spara den!¨¨<br />

När man använder elektriska verktyg ska alltid<br />

grundläggande säkerhetsföreskrifter följas för<br />

att minska risken för brand, elstöt eller personskada.<br />

Läs hela denna instruktion innan du försöker sätta i gång<br />

den här apparaten och spara instruktionerna.<br />

För säker drift<br />

1. Håll arbetsområdet rent - Nedskräpade ytor och<br />

arbetsbänkar är upphov til skador.<br />

2. Tänk på arbetsmiljön - Utsätt inte elverktyg för regn.<br />

Använd dem inte i fuktiga eller våta utrymmen eller<br />

i närheten av lättantändliga vätskor eller gaser.<br />

Ha bra belysning över arbetsytan.<br />

3. Skydd mot stötar - Undvik kroppskontakt med<br />

jordade ytor (t ex rör, radiatorer, spisar, kylskåp).<br />

4. Håll barnen borta - Låt inte besökare komma i<br />

kontakt med maskinen eller förlängningssladd. Alla<br />

besökare ska hållas borta från arbetsområdet.<br />

5. Förvaring av maskin - När maskinen inte används<br />

ska den förvaras inlåsta på ett torrt, högt placerat<br />

ställe, utom räckhåll för barn.<br />

6. Överansträng inte maskinen - De arbetar bättre och<br />

säkrare vid den hastighet de är avsedda för.<br />

7. Använd rätt maskin - Tvinga inte små maskiner att<br />

göra arbeten som är avsedda för kraftigare<br />

maskiner. Använd inte maskinen för ändamål de<br />

inte är avsedda för, t ex använd inte cirkelsåg för<br />

att såga av kvistar eller träd.<br />

8. Klä dig ordentligt - Bär inte löst hängande kläder<br />

eller smycken. De kan fastna i rörliga delar. Gummihandskar<br />

och halkfria skor rekommenderas vid<br />

utomhusarbeten. Använd hårnät om du har långt hår.<br />

9. Använd skyddsglasögon - Använd även ansiktsmask<br />

om arbetet är dammigt.<br />

10. Skada inte sladden - Bär aldrig maskinen i sladden<br />

och ryck ej ur sladden från uttaget. Utsätt inte<br />

sladden för värme, olja eller skarpa kanter.<br />

11. Sätt fast arbetsstycket - Använd skruvtving eller<br />

skruvstycke för att hålla fast arbetsstycket. Det är<br />

säkrare än att använda handen och du får båda<br />

händerna fria för arbetet.<br />

12. Sträck dig inte för mycket - Se till att du har säkert<br />

fotfäste och balans hela tiden.<br />

13. Sköt maskinen med omsorg - Håll verktygen skarpa<br />

och rena. Följ instruktionerna beträffande smörjning<br />

och byte av tillbehör. Kontrollera sladden/kabelen<br />

med jämna mellanrum och reparera dem hos en<br />

auktoriserad verkstad om de är skadade.<br />

Kontrollera förlängningssladdar med jämna mellan<br />

rum och byt om de är skadade. Håll hantagen torra,<br />

2<br />

Svensk<br />

rena och fria från olja och fett.<br />

14. Koppla från maskinen - Maskinen ska vara urkopplade<br />

när de inte är i bruk, vid service och vid byte<br />

av tillbehör, t ex sågblad, skär och knivar.<br />

15. Tag bort justernycklar och skruvnycklar - Gör det<br />

till en vana att kontrollera att nycklar/skruvnycklar<br />

har tagits bort från verktyget innan det startas.<br />

16. Undvik oavsiktlig tillslagning - Bär inte inkopplade<br />

maskiner med fingret på strömbrytaren. Se till att strömbrytaren<br />

är frånslagen när du sätter i stickkontakten.<br />

17. Användning av förlängningssladdar utomhus - När<br />

maskinen används utomhus, använd endast förlängningssladdar<br />

som är avsedda märkta för utomhus bruk.<br />

18. Var uppmärksam - Titta på det du gör. Använd sunt<br />

förnuft. Använd inte verktyget när du är trött.<br />

19. Kontrollera skadade delar - Innan fortsatt användning<br />

av maskiner ska skyddsa<strong>no</strong>rdning eller annan<br />

skadad del kontrolleras <strong>no</strong>ggrant för att fastställa<br />

att maskinen kommer att fungera riktigt och utföra<br />

den avsedda funktionen. Kontrollera inriktningen<br />

av de rörliga delarna, kärvning, sprickbildning, fastsättning<br />

och andra förhållanden som kan påverka<br />

driften. En skyddsa<strong>no</strong>rdning eller annan del som är<br />

skadad ska repareras riktigt eller bytas ut av en<br />

auktoriserad serviceverkstad, om ej annat anges i<br />

denna instuktionsbok. Byt ut felaktig strömbrytare<br />

hos en auktoriserad serviceverkstad. Använd inte<br />

maskinen om strömbrytaren inte kan slås till/från.<br />

20. Varning - Användning av något annat tillbehör eller a<strong>no</strong>rdning<br />

än vad som rekommenderas i denna instruktion<br />

eller i katalog kan innebära risk för personskada.<br />

21. Reparation får endast utföras av behörig elektromontör<br />

- Maskinen uppfyller de gällande säkerhetsbestämmelserna.<br />

Reparation får endast utföras av<br />

en behörig elektromontör, i annat fall kan användaren<br />

råka ut för olycksfall.<br />

ANVÄNDNING - UNDERHÅLL<br />

Motorn kräver god ventilation när den arbetar. Håll ventilationsöppningarna<br />

fria från smuts. Vissa rengöringsmedel<br />

innehåller lösningsmedel som kan skada maskinenes<br />

plastdetaljer. Undvik skador ge<strong>no</strong>m att ta bort spik,<br />

skruv och andra föremål ur arbetsstycket, och såga aldri<br />

ovanför hovudet. Använd aldrig maskinen utan orginalmonterade<br />

säkerhetsdetaljer som klyvkniv och klingskydd.<br />

Pressa aldrig maskinen hårdare mot arbetsstycket än<br />

vad den hinner avverka samt använd aldrig defekt eller<br />

slö klinga ej heller klinga av snabbstål. Vid byte av klinga<br />

skall medföljande nyckel användas, se til att klingbricka<br />

och fläns är väl rengjord innan montering av ny klinga<br />

samt att klingan spänds ordentligt så den ligger an fläns<br />

och bricka innan start. Klyvkniv skall justeras så den<br />

ligger 2-4 mm. från klingan samt ha samma djup som<br />

klingan. Sågvinkel justeras ge<strong>no</strong>m att lossa låsmutter<br />

och vinkla sågen till önskat gradtal. Lås därefter låsmutter<br />

igen. Sågdjup justeras ge<strong>no</strong>m att låsspak lossas<br />

varefter foten justeras till önskat sågdjup. Fäst låsspaken<br />

efter justering. För optimal sågning skall sågdjupet<br />

vara max 3 mm. högre än materialet.


GARANTI<br />

Maskinen har 2 års garanti gällande från av köparen<br />

styrkt innköpsdatum. Garanti gäller endast för materialeller<br />

fabrikationsfel. Garanti upphör att gälla om bruksanvisningen<br />

ej följts eller om maskinen utsatts för<br />

o<strong>no</strong>rmal belatning eller drift. Alla transportkostnader<br />

eller demonteringskostnader är för köparens räkning.<br />

Vid eventuella tvister gäller Allmänna reklamationsnämdens<br />

rekommendationer.<br />

TILLVERKAR DEKLARATION<br />

Undertecnad firma<br />

Gisle Krigsvoll AB<br />

B Jönssons v 4<br />

S-302 41 Halmstad<br />

försäkrar under eget ansvar att maskinen<br />

Produkt ..............Cirkelsåg<br />

Märke ................Scan Tools<br />

Modell typ............S140SC<br />

överensstämmer med följande <strong>no</strong>rm<br />

EN50144, EN55014, EN55104, EN61000<br />

enl. bestämmelser och riktlinjerna i direktiv<br />

89/392/EW, 73/23/EWG, 89/336/EWG<br />

Halmstad, 2005-02-11<br />

VD, Gisle Krigsvoll AB<br />

Ändringar<br />

Text, bilder och uppgifter gäller vid tryckning av denna<br />

bruksanvisning. Vi förbehåller oss rätten att uppdatera<br />

bruksanvisningen, om maskinen skulle ändras väsentligt.<br />

2005 © Gisle Krigsvoll AB<br />

Art <strong>no</strong> 420810<br />

3<br />

Svensk


TEKNISKE DATA:<br />

Nettilkobling: 230V/50Hz<br />

Effekt: 750W<br />

Hastighet ubelastet: 4500 o./min<br />

Skjærevinkel/dybde: 45mm<br />

Sagblad dimensjon: Ø140x16mm/8T<br />

ELEKTRISK TILKOBLING<br />

Før du setter støpselet inn i kontakten, kontroller at<br />

spenningen på nettet tilsvarer den verdien som er angitt<br />

på informasjonsplaten på maskinen.<br />

ALLMENNE SIKKERHETSFORSKRIFTER<br />

Les denne bruksanvisningen nøye! Ta vare på den!<br />

Ved bruk av elektrisk verktøy, så bør alltid<br />

følgende forholdsregler følges for å redusere<br />

brannrisikoen, elek-trisk støt og personlig skade. Les<br />

bruksanvisningen nøye, og ta vare på denne, før de begynner<br />

å bruke produktet.<br />

For driftsikkerhet og lengre levetid<br />

1. Hold arbeidsplassen ren - Rot og dårlig oversikt<br />

innbyr til skader.<br />

2. Tenk på arbeidsmiljøet - Utsett ikke maskinen for regn.<br />

Bruk ikke maskinen i fuktige eller våte omgivelser.<br />

Hold arbeidsområdet stengt. Bruk ikke maskinen i<br />

nærheten av brennbare væsker eller gasser.<br />

3. Forebygg elektrisk sjokk - Unngå kroppskontakt<br />

med jordede overflater (f eks rør, radiatorer,<br />

komfyrer, kjøleskap).<br />

4. Hold barn borte - La ikke besøkende ta på maskinen<br />

eller forlengelsesledning. Alle besøkende bør holdes<br />

borte fra arbeidsplassen.<br />

5. Lagring av maskin - Maskine som ikke er i bruk bør<br />

lagres på en tørr plass, høyt oppe eller innelåst,<br />

utenfor rekkevidde for barn.<br />

6. Press ikke maskinen - Det vil gjøre arbeidet bedre og<br />

sikrere i den utstrekning det var tiltenkt.<br />

7. Bruk korrekt maskin - Press ikke små maskiner<br />

eller tilbehør til å gjøre et arbeid tiltenkt tungarbeidsmaskiner.<br />

Bruk ikke maskiner til formål som de<br />

ikke er beregnet for; f eks bruk ikke sirkelsag til<br />

kutting av tregrener eller stokker.<br />

8. Kle dem korrekt - Bruk ikke løst hengende tøy eller<br />

smykker. Disse kan sette seg fast i bevegelige<br />

deler. Gummihansker og sklisikkert fottøy anbefales<br />

for utendørs arbeide. Bær hårnett eller lignende for<br />

å holde langt hår på plass.<br />

9. Bruk vernebriller - Bruk også støvmaske om arbeidet<br />

utvikler mye støv.<br />

10. Ødelegg ikke ledningen - Bær aldri maskinen etter<br />

ledningen eller rykk aldri i den for å løsne den fra<br />

vegguttaket. Hold ledningen vekk fra varme, olje<br />

eller skarpe kanter.<br />

11. Fest arbeidsstykket - Bruk skrutvinger eller skrustikke<br />

for å holde fast arbeidsstykket. Dette er<br />

sikrere enn å holde fast arbeidsstykket med hånden,<br />

og begge hendene frigis til betjening av maskinen.<br />

12. Forstrekk deg ikke - Hold balansen og stå stødig<br />

hele tiden.<br />

13. Vedlikehold maskinen godt - Hold redskapene<br />

skarpe og rene for bedre og sikrere ytelse. Følg<br />

instruksjonene for smøring og bytte av reservedeler.<br />

Kontroller ledninger med jevne mellomrom, hvis<br />

disse er skadet, få disse reparert av autorisert<br />

4<br />

Norsk<br />

serviceverksted. Kontroller forlengelsesledninger<br />

og skift disse ved skade. Hold håndtak tørre og<br />

fri fra olje.<br />

14. Koble fra maskinen - Koble fra maskinen når<br />

maskinen ikke er i bruk, innen tilsyn eller ved<br />

bytte av reservedeler/tilbehør.<br />

15. Fjern justerings-/skrunøkler - Gjør det til en vane å<br />

kontrollere at justerings-/skrunøkler er fjernet fra<br />

maskinen ved innkobling.<br />

16. Unngå unødig oppstart - Bær ikke tilkoblet maskin<br />

med fingeren på bryteren. Pass på at bryteren er av<br />

ved tilkobling.<br />

17. Bruk av forlengelsesledninger utendørs - Når<br />

maskinen brukes utendørs, benytt kun forlengelsesledninger<br />

fremstilt og merket for utendørs bruk.<br />

18. Vær årvåken - Se hva du gjør! Bruk sunn fornuft!<br />

Bruk ikke maskinen når de er trett.<br />

19. Kontroller skadede deler - Innen ytterligere bruk av<br />

maskinen, bør skjerm eller andre deler som er<br />

ødelagt, omhyggelig kontrolleres for å avgjøre om<br />

maskinen kommer til å fungere korrekt. Kontroller<br />

oppretting av bevegelige deler, utstyr og alle andre<br />

forhold som kan ha innflytelse på maskinens drift.<br />

Ødelagte komponenter bør repareres skikkelig eller<br />

byttes ut av et autorisert serviceverksted. Bruk<br />

ikke maskinen om bryteren ikke kan slås av eller på.<br />

20. Advarsel - Bruk av ethvert annet tilbehør eller<br />

a<strong>no</strong>rdning annet enn anbefalt i denne bruksanvisning<br />

eller i katalogen, kan innebære risiko<br />

for personskade.<br />

21. Påse at maskinen kun repareres av autorisert<br />

personell - Maskinen er i overensstemmelse med<br />

gjeldende sikkerhetsbestemmelser. Reparasjon av<br />

elektrisk verktøy/maskiner må kun utføres av<br />

autorisert personell, annet kan forårsake skade for<br />

brukeren.<br />

BRUK - VEDLIKEHOLD<br />

Motoren krever god ventilasjon når den er i bruk. Hold<br />

ventilasjonsåpningene på maskinen frie for støv og skitt.<br />

Visse rengjøringsmiddel inneholder løsningsmiddel som<br />

kan skade maskinens plastdetaljer. Unngå skader ved å<br />

fjerne spiker, skruer o.l. fra arbeidsstykket, og sag aldri<br />

over hodet. Bruk aldri maskinen uten orginalmontert<br />

sikkerhetsdetaljer som klyvkniv og bladbeskyttelse.<br />

Press aldri maskinen hardere mot arbeidsstykket enn<br />

den kan avvirke, samt aldri bruk defekt eller sløvt blad og<br />

heller ikke blad av hurtigstål. Ved bytte av blad skal<br />

medfølgede nøkkel brukes, se til at bladbrikken og flens<br />

er grundig rengjort før montering av nytt blad, samt at<br />

bladet spennes godt så den ligger mot flens og brikke før<br />

start. Klyvkniv skal justeres så den ligger 2-4 mm. fra<br />

bladet samt ha samme dybde som bladet. Sagvinkelen<br />

justeres ved å løsne på låsmutteren og sagen vinkles til<br />

ønsket gradetall. Lås deretter igjen låsmutteren.<br />

Sagdybden justeres ved at låsspaken løsnes, deretter<br />

justeres foten til ønsket sagdybde. Fest låsspaken etter<br />

justering. For optimal saging skal sagdybden være<br />

maks. 3 mm. høyere enn materialet.


GARANTI<br />

Maskinen har 2 års garanti gjeldende fra innkjøpsdato.<br />

Garantien gjelder kun for material- eller fabrikasjonsfeil.<br />

Garantien opphører å gjelde dersom bruksanvisningen<br />

ikke er fulgt, eller om maskinen har blitt utsatt for<br />

u<strong>no</strong>rmal belastning eller drift. Alle transport- og demonteringskostnader<br />

er for kjøpers regning. Ved<br />

eventuelle tvister gjelder Kjøpsloven.<br />

SAMSVARSERKLÆRING<br />

Undertegnede firma<br />

Sivilingeniør Gisle Krigsvoll AS<br />

Industrivn. 61<br />

N-7005 Trondheim<br />

forsikrer under eget ansvar at maskinen<br />

Produkt ..............Sirkelsag<br />

Merke ................Scan Tools<br />

Modell ................S140SC<br />

er i overensstennelse med <strong>no</strong>rmene<br />

EN50144, EN55014, EN55104, EN61000<br />

samt bestemmelser gitt i direktiv<br />

89/392/EW, 73/23/EWG, 89/336/EWG<br />

Trondheim, 11.02.2005<br />

Daglig leder, Sivilingeniør Gisle Krigsvoll AS<br />

Endringer<br />

Tekst, bilder og data er gjeldende når denne bruksanvisningen<br />

går i trykken. Om maskinen skulle endres<br />

vesentlig, forbeholder vi oss retten til å oppdatere<br />

bruksanvisningen.<br />

2005 © Sivilingeniør Gisle Krigsvoll AS<br />

Art <strong>no</strong> 420810<br />

5<br />

Norsk


TEKNISET TIEDOT:<br />

Verkkojännite: 230 V/50 Hz<br />

Teho: 750 W<br />

Nopeus kuormittamattomana: 4500 kierr/min<br />

Suurin sahaussyvyys: 45 mm<br />

Terän mitat: Ø140x16mm/8T<br />

SÄHKÖLIITÄNTÄ<br />

Ennen kuin pistät pistokoskettimen pistorasiaan,<br />

varmista, että verkkojännite on kojeen kilvessä olevan<br />

merkinnän mukainen.<br />

YLEISIÄ TURVALLISUUSMÄÄRÄYKSIÄ<br />

Lue tämä käyttöohje huolellisesti!<br />

Pane se talteen! Sähkötyökaluja käytettäessä on palon,<br />

sähköiskun tai tapaturman vaaran vähentämiseksi aina<br />

<strong>no</strong>udatettava yleisiä turvallisuusmääräyksiä. Lue tämä<br />

ohje kokonaan ennen kuin yrität käyttää tätä laitetta, ja<br />

pane ohjeet talteen.<br />

Turvallinen käyttö<br />

1. Pidä työalue puhtaana – Roskaiset pinnat ja työpöydät<br />

aiheuttavat vahinkoja.<br />

2. Ajattele työympäristöä – Älä altista sähkötyökaluja<br />

sateelle. Älä käytä niitä kosteissa tai märissä paikoissa<br />

tai helposti syttyvien nesteiden tai kaasujen lähellä.<br />

Huolehdi työalueen hyvästä valaistuksesta.<br />

3. Varo iskuja – Vältä koskettamasta maadoitettuja<br />

pintoja (esimerkiksi putkia, lämpöpattereita, liesiä,<br />

jääkaappeja).<br />

4. Pidä lapset poissa lähettyviltä – Älä anna kävijöiden<br />

koskea konetta tai jatkojohtoa. Kaikki kävijät on pidettävä<br />

poissa työalueelta.<br />

5. Koneen säilytys – Kun konetta ei käytetä, sitä tulee<br />

säilyttää lukon takana kuivassa paikassa, korkealla lasten<br />

ulottumattomissa.<br />

6. Älä ylikuormita konetta – Koneet toimivat parhaiten<br />

ja varmimmin niille tarkoitetulla <strong>no</strong>peudella.<br />

7. Käytä oikeata konetta – Älä pakota pieniä koneita<br />

töihin, joissa vaaditaan vahvempia. Älä käytä konetta<br />

sellaiseen työhön, johon se ei ole tarkoitettu, esimerkiksi<br />

pyörösahaa oksien tai puiden katkomiseen.<br />

8. Pukeudu asianmukaisesti – Älä pidä liehuvia vaatteita<br />

tai riippuvia koruja. Ne voivat takertua liikkuviin osiin.<br />

Ulkotöihin suositellaan kumikäsineitä ja luistamattomia<br />

jalkineita. Jos tukkasi on pitkä, käytä hiusverkkoa.<br />

9. Käytä suojalaseja – Käytä pölyisessä työssä myös<br />

kasvonaamaria.<br />

10. Älä vioita sähköjohtoa – Älä koskaan kanna konetta<br />

johdosta äläkä nykäise johtoa irti pistorasiasta. Varjele<br />

johtoa kuumuudelta, öljyltä ja teräviltä reu<strong>no</strong>ilta.<br />

11. Kiinnitä työkappale – Käytä ruuvipuristinta tai ruuvipenkkiä<br />

työkappaleen pitämiseksi paikallaan. Se on<br />

varmempaa kuin käsin piteleminen, ja molemmat kätesi<br />

ovat vapaina työhön.<br />

12. Älä kurkottele – Pidä huoli, että aina seisot<br />

tanakasti ja varmasti tasapai<strong>no</strong>ssa.<br />

13. Hoida konetta huolellisesti – Pidä työkalut terävinä<br />

ja puhtaina. Noudata voitelua ja varusteiden vaihtamista<br />

koskevia ohjeita. Tarkasta säännöllisesti<br />

johdot/kaapelit ja korjauta ne valtuutetussa korjaamossa,<br />

jos ne ovat vioittuneet.<br />

Tarkasta säännöllisesti jatkojohdot ja vaihda ne, jos ne<br />

ovat vioittuneet. Pidä kahvat kuivina, ja puhtaina liasta,<br />

rasvasta ja öljystä.<br />

6<br />

Finsk<br />

14. Kytke kone irti sähkönsyötöstä – Koneiden on oltava<br />

irti kytkettynä, kun niitä ei käytetä, niitä huollettaessa<br />

ja tarvikkeita kuten teriä ja laikkoja vaihdettaessa.<br />

15. Irrota säätöavaimet ja ruuviavaimet – Ota tavaksi<br />

varmistaa, että kiristys- ja säätöavaimet on irrotettu<br />

koneesta ennen sen käynnistämistä.<br />

16. Varo, ettei kone käynnisty vahingossa – Älä kanna<br />

verkkoon liitettyä konetta sormi liipaisimella. Varmista,<br />

että kytkin on virrattomassa asen<strong>no</strong>ssa, kun pistät pistokoskettimen<br />

pistorasiaan.<br />

17. Jatkojohtojen käyttäminen ulkona – Kun konetta<br />

käytetään ulkosalla, käytä ai<strong>no</strong>astaan ulkokäyttöön<br />

tarkoitettuja ja sen mukaisesti merkittyjä johtoja.<br />

18. Ole tarkkana – Katso mitä teet. Käytä tervettä<br />

järkeä. Älä käytä työkalua väsyneenä.<br />

19. Tarkasta vioittuneet osat – Ennen kuin koneen käyttöä<br />

jatketaan, on vaurioitunut suojalaite tai muu osa<br />

tarkasti tutkittava, jotta voidaan varmistaa, että kone<br />

toimii oikein ja tekee tehtävänsä. Tarkista liikkuvien<br />

osien kohdistus, vapaa liikkuminen, halkeamien muodostuminen,<br />

kiinnitykset ja muut seikat, jotka voivat<br />

vaikuttaa käyttöön. Suojalaite tai muu osa, joka on<br />

vioittunut, on korjattava oikealla tavalla tai vaihdettava<br />

uuteen valtuutetussa korjaamossa, ellei tässä ohjeessa<br />

muuta mainita. Viallinen virtakytkin on vaihdatettava<br />

valtuutetussa korjaamossa. Älä käytä konetta, jos sitä<br />

ei voi kytkimellä käynnistää ja pysäyttää.<br />

20. Varoitus – Muun kuin luettelossa tai tässä ohjeessa<br />

suositellun tarvikkeen tai laitteen käyttäminen voi aiheuttaa<br />

tapaturman vaaran.<br />

21. Korjauksia saa suorittaa vain valtuutettu<br />

sähköasentaja – Kone täyttää voimassa olevat turvallisuusmääräykset.<br />

Korjauksia saa suorittaa vain valtuutettu<br />

sähköasentaja, muuten käyttäjää voi uhata tapaturman<br />

vaara.<br />

KÄYTTÖ – HOITO<br />

Moottori tarvitsee käydessään hyvän ilmanvaihdon. Pidä<br />

tuuletusaukot puhtaina. Joissakin puhdistusaineissa on<br />

liuotinaineita, jotka voivat vioittaa koneen muoviosia.<br />

Vältä vahinkoja poistamalla työkappaleesta naulat, ruuvit<br />

yms. esineet; älä koskaan sahaa pään yläpuolelta.<br />

Älä käytä konetta ilman siihen kuuluvia suojavarusteita<br />

kuten halkaisuveistä ja teränsuojusta. Älä koskaan<br />

paina konetta työkappaletta vasten kovemmin kuin se<br />

ehtii sahata äläkä koskaan käytä viallista tai tylsää<br />

terää tai pikaterästerää. Terää vaihdettaessa on käytettävä<br />

mukana seuraavaa avainta; pidä huoli, että terän<br />

aluslaatta ja laippa ovat hyvin puhdistetut ja että terä<br />

kiristetään kun<strong>no</strong>lla, jotta se on tiiviisti laippaa ja aluslaattaa<br />

vasten, ennen kuin kone käynnistetään.<br />

Halkaisuveitsi on säädettävä siten, että se on 2–4<br />

mm:n päässä terästä ja yhtä syvällä kuin terä.<br />

Sahauskulma säädetään hellittämällä lukkomutteria ja<br />

kallistamalla saha haluttuun kulmaan. Kiristä sen jälkeen<br />

lukkomutteri uudelleen. Sahaussyvyys säädetään<br />

hellittämällä lukitusvipua ja säätämällä jalka haluttuun<br />

sahaussyvyyteen. Kiristä säädön jälkeen lukitusvipu<br />

uudelleen. Sahaus onnistuu parhaiten, kun sahaussyvyys<br />

on enintään 3 mm suurempi kuin aineen<br />

paksuus.


TAKUU<br />

Koneella on 2 vuoden takuu, joka alkaa myyjän vahvistamasta<br />

ostopäivästä. Takuu koskee ai<strong>no</strong>astaan aine- tai<br />

valmistusvikoja. Takuu raukeaa, jos käyttöohjetta ei ole<br />

<strong>no</strong>udatettu tai jos konetta on ylikuormitettu tai käytetty<br />

epä<strong>no</strong>rmaalilla tavalla. Kaikki kuljetus- tai purkamiskustannukset<br />

on ostajan maksettava. Kiistan sattuessa<br />

pätevät Yleisen valituslautakunnan (Allmänna reklamationsnämden)<br />

suositukset.<br />

EU-YHTEENSOPIVUUSVAKUUTUS<br />

Allekirjoittanut toiminimi<br />

Gisle Krigsvoll AB<br />

B. Jönssons v 4<br />

S-302 41 Halmstad<br />

vakuuttaa, että seuraava kone<br />

Tuote ..................Pyörösaha<br />

Merkki ................ScanTools<br />

Malli tyyppi ..........S140SC<br />

on standardin EN50144, EN55014, EN55104,<br />

EN61000<br />

ja direktiivien<br />

89/392/EW, 73/23/EWG, 89/336/EWG<br />

määräysten ja ohjeiden mukainen.<br />

Tässä koneessa on EU-direktiivin nro 20 mukainen<br />

suojaeristys. Suojaeristys parantaa sähköturvallisuutta eikä<br />

vaadi maadoitusta.<br />

Trondheim, 2005-02-11<br />

Toimitusjohtaja, Gisle Krigsvoll AB<br />

Muutokset<br />

Teksti, kuvat ja tiedot pätevät tämän käyttöohjeen pai<strong>no</strong>on<br />

mennessä. Varaamme oikeuden käyttöohjeen päivittämiseen,<br />

jos kone muuttuu olennaisesti.<br />

2005 © Sivilingeniør Gisle Krigsvoll AB<br />

Tuote nro 420810<br />

7<br />

Finsk


Finsk

Hooray! Your file is uploaded and ready to be published.

Saved successfully!

Ooh no, something went wrong!
