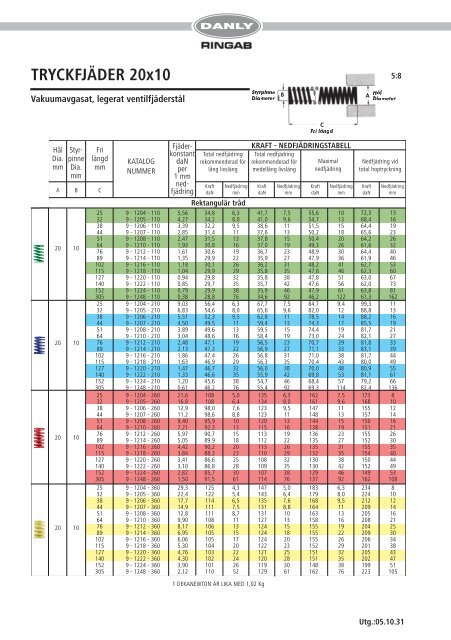

TRYCKFJÄDER 20x10 5:8
Vakuumavgasat, legerat ventilfjäderstål
Hål Styr- Fri
Dia. pinne längd
mm Dia. mm
mm
A B C
20 10
20 10
20 10
20 10
KATALOG
NUMMER
Fjäder-
konstant Total nedfjädring Total nedfjädring
daN rekommenderad för rekommenderad för
per lång livsläng medellång livsläng
1 mm
nedfjädring
KRAFT - NEDFJÄDRINGSTABELL
Maximal
nedfjädring
Nedfjädring vid
total hoptryckning
Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring
daN mm daN mm daN mm daN mm
Rektangulär tråd
25 9 - 1204 - 110 5,56 34,8 6,3 41,7 7,5 55,6 10 72,3 13
32 9 - 1205 - 110 4,27 34,2 8,0 41,0 9,6 54,7 13 68,4 16
38 9 - 1206 - 110 3,39 32,2 9,5 38,6 11 51,5 15 64,4 19
44 9 - 1207 - 110 2,85 31,4 11 37,6 13 50,2 18 65,6 23
51 9 - 1208 - 110 2,47 31,5 13 37,8 15 50,4 20 64,2 26
64 9 - 1210 - 110 1,93 30,8 16 37,0 19 49,3 26 61,6 32
76 9 - 1212 - 110 1,61 30,6 19 36,7 23 48,9 30 64,4 40
89 9 - 1214 - 110 1,35 29,9 22 35,9 27 47,9 36 61,9 46
102 9 - 1216 - 110 1,18 30,1 26 36,2 31 48,2 41 62,7 53
115 9 - 1218 - 110 1,04 29,9 29 35,8 35 47,8 46 62,3 60
127 9 - 1220 - 110 0,94 29,8 32 35,8 38 47,8 51 63,0 67
140 9 - 1222 - 110 0,85 29,7 35 35,7 42 47,6 56 62,0 73
152 9 - 1224 - 110 0,79 29,9 38 35,9 46 47,9 61 63,8 81
305 9 - 1248 - 110 0,38 28,8 76 34,6 92 46,2 122 61,3 162
25 9 - 1204 - 210 9,03 56,4 6,3 67,7 7,5 84,7 9,4 99,3 11
32 9 - 1205 - 210 6,83 54,6 8,0 65,6 9,6 82,0 12 88,8 13
38 9 - 1206 - 210 5,51 52,3 9,5 62,8 11 78,5 14 88,2 16
44 9 - 1207 - 210 4,50 49,5 11 59,4 13 74,3 17 85,5 19
51 9 - 1208 - 210 3,89 49,6 13 59,5 15 74,4 19 81,7 21
64 9 - 1210 - 210 3,04 48,6 16 58,4 19 73,0 24 82,1 27
76 9 - 1212 - 210 2,48 47,1 19 56,5 23 70,7 29 81,8 33
89 9 - 1214 - 210 2,13 47,3 22 56,9 27 71,1 33 83,1 39
102 9 - 1216 - 210 1,86 47,4 26 56,8 31 71,0 38 81,7 44
115 9 - 1218 - 210 1,63 46,9 29 56,3 35 70,4 43 80,0 49
127 9 - 1220 - 210 1,47 46,7 32 56,0 38 70,0 48 80,9 55
140 9 - 1222 - 210 1,33 46,6 35 55,9 42 69,8 53 81,1 61
152 9 - 1224 - 210 1,20 45,6 38 54,7 46 68,4 57 79,2 66
305 9 - 1248 - 210 0,61 46,2 76 55,4 92 69,3 114 82,4 136
25 9 - 1204 - 260 21,6 108 5,0 135 6,3 162 7,5 173 8
32 9 - 1205 - 260 16,8 108 6,4 134 8,0 161 9,6 168 10
38 9 - 1206 - 260 12,9 98,0 7,6 123 9,5 147 11 155 12
44 9 - 1207 - 260 11,2 98,6 8,8 123 11 148 13 157 14
51 9 - 1208 - 260 9,40 95,9 10 120 13 144 15 150 16
64 9 - 1210 - 260 7,21 92,3 13 115 16 138 19 151 21
76 9 - 1212 - 260 5,97 90,7 15 113 19 136 23 155 26
89 9 - 1214 - 260 5,05 89,9 18 112 22 135 27 152 30
102 9 - 1216 - 260 4,42 90,2 20 113 26 135 31 155 35
115 9 - 1218 - 260 3,84 88,3 23 110 29 132 35 154 40
127 9 - 1220 - 260 3,41 86,6 25 108 32 130 38 150 44
140 9 - 1222 - 260 3,10 86,8 28 109 35 130 42 152 49
152 9 - 1224 - 260 2,82 85,7 30 107 38 129 46 149 53
305 9 - 1248 - 260 1,50 91,5 61 114 76 137 92 162 108
25 9 - 1204 - 360 29,3 125 4,3 147 5,0 183 6,3 234 8
32 9 - 1205 - 360 22,4 122 5,4 143 6,4 179 8,0 224 10
38 9 - 1206 - 360 17,7 114 6,5 135 7,6 168 9,5 212 12
44 9 - 1207 - 360 14,9 111 7,5 131 8,8 164 11 209 14
51 9 - 1208 - 360 12,8 111 8,7 131 10 163 13 205 16
64 9 - 1210 - 360 9,90 108 11 127 13 158 16 208 21
76 9 - 1212 - 360 8,17 106 13 124 15 155 19 204 25
89 9 - 1214 - 360 6,95 105 15 124 18 155 22 209 30
102 9 - 1216 - 360 6,06 105 17 124 20 155 26 206 34
115 9 - 1218 - 360 5,30 104 20 122 23 152 29 201 38
127 9 - 1220 - 360 4,76 103 22 121 25 151 32 205 43
140 9 - 1222 - 360 4,30 102 24 120 28 151 35 202 47
152 9 - 1224 - 360 3,90 101 26 119 30 148 38 199 51
305 9 - 1248 - 360 2,12 110 52 129 61 162 76 223 105
1 DEKANEWTON ÄR LIKA MED 1,02 Kg
