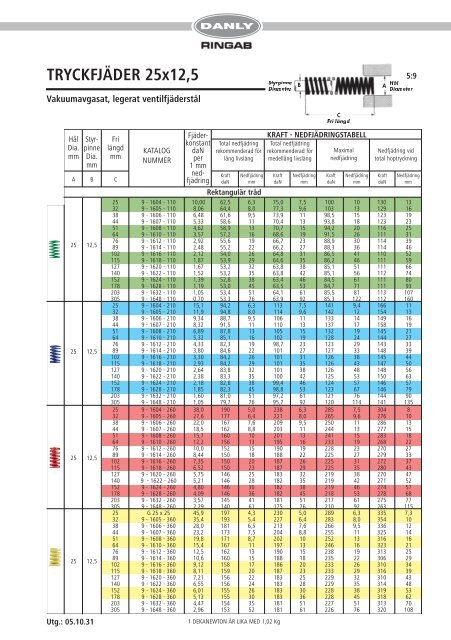

FJÄDERELEMENT - Tryckfjädrar - Ringab AB

TRYCKFJÄDER 25x12,5 5:9
Vakuumavgasat, legerat ventilfjäderstål
Hål Styr- Fri
Dia. pinne längd
mm Dia. mm
mm
A B C
25 12,5
25 12,5
25 12,5
25 12,5
Utg.: 05.10.31
KATALOG
NUMMER
Fjäder-
konstant Total nedfjädring Total nedfjädring
daN rekommenderad för rekommenderad för
per lång livsläng medellång livsläng
1 mm
nedfjädring
KRAFT - NEDFJÄDRINGSTABELL
Maximal
nedfjädring
Nedfjädring vid
total hoptryckning
Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring
daN mm daN mm daN mm daN mm
Rektangulär tråd
25 9 - 1604 - 110 10,00 62,5 6,3 75,0 7,5 100 10 130 13
32 9 - 1605 - 110 8,06 64,4 8,0 77,3 9,6 103 13 129 16
38 9 - 1606 - 110 6,48 61,6 9,5 73,9 11 98,5 15 123 19
44 9 - 1607 - 110 5,33 58,6 11 70,4 13 93,8 18 123 23
51 9 - 1608 - 110 4,62 58,9 13 70,7 15 94,2 20 116 25
64 9 - 1610 - 110 3,57 57,2 16 68,6 19 91,5 26 111 31
76 9 - 1612 - 110 2,92 55,6 19 66,7 23 88,9 30 114 39
89 9 - 1614 - 110 2,48 55,2 22 66,2 27 88,3 36 114 46
102 9 - 1616 - 110 2,12 54,0 26 64,8 31 86,5 41 110 52
115 9 - 1618 - 110 1,87 53,9 29 64,6 35 86,2 46 111 59
127 9 - 1620 - 110 1,67 53,2 32 63,8 38 85,1 51 111 66
140 9 - 1622 - 110 1,52 53,2 35 63,8 42 85,1 56 112 74
152 9 - 1624 - 110 1,39 52,8 38 63,4 46 84,5 61 111 80
178 9 - 1628 - 110 1,19 53,0 45 63,5 53 84,7 71 111 93
203 9 - 1632 - 110 1,05 53,4 51 64,1 61 85,5 81 113 107
305 9 - 1648 - 110 0,70 53,3 76 63,9 92 85,3 122 112 160
25 9 - 1604 - 210 15,1 94,2 6,3 113 7,5 141 9,4 166 11
32 9 - 1605 - 210 11,9 94,8 8,0 114 9,6 142 12 154 13
38 9 - 1606 - 210 9,34 88,7 9,5 106 11 133 14 149 16
44 9 - 1607 - 210 8,32 91,5 11 110 13 137 17 158 19
51 9 - 1608 - 210 6,89 87,8 13 105 15 132 19 145 21
64 9 - 1610 - 210 5,32 85,1 16 102 19 128 24 144 27
76 9 - 1612 - 210 4,33 82,3 19 98,7 23 123 29 143 33
89 9 - 1614 - 210 3,80 84,6 22 101 27 127 33 148 39
102 9 - 1616 - 210 3,30 84,2 26 101 31 126 38 145 44
115 9 - 1618 - 210 2,93 84,2 29 101 35 126 43 147 50
127 9 - 1620 - 210 2,64 83,8 32 101 38 126 48 148 56
140 9 - 1622 - 210 2,38 83,3 35 100 42 125 53 150 63
152 9 - 1624 - 210 2,18 82,8 38 99,4 46 124 57 146 57
178 9 - 1628 - 210 1,85 82,3 45 98,8 53 123 67 146 79
203 9 - 1632 - 210 1,60 81,0 51 97,2 61 121 76 144 90
305 9 - 1648 - 210 1,05 79,7 76 95,7 92 120 114 141 135
25 9 - 1604 - 260 38,0 190 5,0 238 6,3 285 7,5 304 8
32 9 - 1605 - 260 27,6 177 6,4 221 8,0 265 9,6 276 10
38 9 - 1606 - 260 22,0 167 7,6 209 9,5 250 11 286 13
44 9 - 1607 - 260 18,5 162 8,8 203 11 244 13 277 15
51 9 - 1608 - 260 15,7 160 10 201 13 241 15 283 18
64 9 - 1610 - 260 12,2 156 13 195 16 233 19 268 22
76 9 - 1612 - 260 10,0 152 15 190 19 228 23 270 27
89 9 - 1614 - 260 8,44 150 18 188 22 225 27 279 33
102 9 - 1616 - 260 7,35 150 20 187 26 225 31 272 37
115 9 - 1618 - 260 6,52 150 23 187 29 225 35 280 43
127 9 - 1620 - 260 5,75 146 25 183 32 219 38 270 47
140 9 - 1622 - 260 5,21 146 28 182 35 219 42 271 52
152 9 - 1624 - 260 4,80 146 30 182 38 219 46 274 57
178 9 - 1628 - 260 4,09 146 36 182 45 218 53 278 68
203 9 - 1632 - 260 3,57 145 41 181 51 217 61 275 77
305 9 - 1648 - 260 2,29 140 61 175 76 210 92 263 115
25 G 25 x 25 45,9 197 4,3 230 5,0 289 6,3 335 7,3
32 9 - 1605 - 360 35,4 193 5,4 227 6,4 283 8,0 354 10
38 9 - 1606 - 360 28,0 181 6,5 213 7,6 266 9,5 336 12
44 9 - 1607 - 360 23,2 173 7,5 204 8,8 255 11 325 14
51 9 - 1608 - 360 19,8 171 8,7 202 10 252 13 316 16
64 9 - 1610 - 360 15,4 167 11 197 13 246 16 323 21
76 9 - 1612 - 360 12,5 162 13 190 15 238 19 313 25
89 9 - 1614 - 360 10,6 160 15 188 18 235 22 306 29
102 9 - 1616 - 360 9,12 158 17 186 20 233 26 310 34
115 9 - 1618 - 360 8,11 159 20 187 23 233 29 316 39
127 9 - 1620 - 360 7,21 156 22 183 25 229 32 310 43
140 9 - 1622 - 360 6,55 156 24 183 28 229 35 314 48
152 9 - 1624 - 360 6,01 155 26 183 30 228 38 319 53
178 9 - 1628 - 360 5,13 155 30 183 36 228 45 318 62
203 9 - 1632 - 360 4,47 154 35 181 51 227 51 313 70
305 9 - 1648 - 360 2,96 153 52 181 61 226 76 320 108
1 DEKANEWTON ÄR LIKA MED 1,02 Kg
