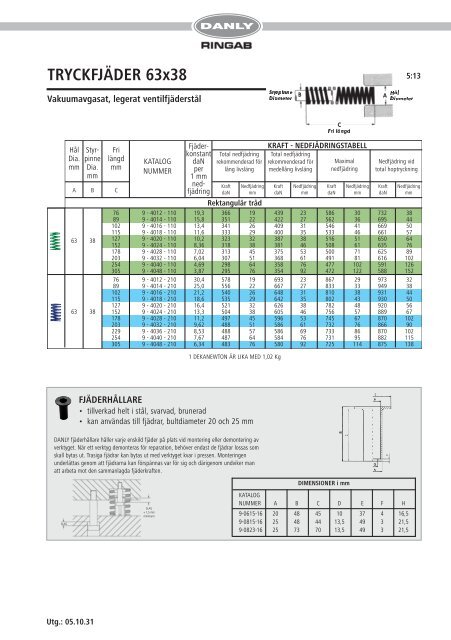

TRYCKFJÄDER 63x38 5:13<br />
Vakuumavgasat, legerat ventilfjäderstål<br />
Hål Styr- Fri<br />
Dia. pinne längd<br />
mm Dia. mm<br />
mm<br />
A B C<br />
63 38<br />
63 38<br />
Utg.: 05.10.31<br />
KATALOG<br />
NUMMER<br />
Fjäder-<br />
konstant Total nedfjädring Total nedfjädring<br />
daN rekommenderad för rekommenderad för<br />
per lång livsläng medellång livsläng<br />
1 mm<br />
nedfjädring<br />
KRAFT - NEDFJÄDRINGST<strong>AB</strong>ELL<br />
Maximal<br />
nedfjädring<br />
Nedfjädring vid<br />
total hoptryckning<br />
Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring<br />
daN mm daN mm daN mm daN mm<br />
Rektangulär tråd<br />
76 9 - 4012 - 110 19,3 366 19 439 23 586 30 732 38<br />
89 9 - 4014 - 110 15,8 351 22 422 27 562 36 695 44<br />
102 9 - 4016 - 110 13,4 341 26 409 31 546 41 669 50<br />
115 9 - 4018 - 110 11,6 333 29 400 35 533 46 661 57<br />
127 9 - 4020 - 110 10,2 323 32 387 38 516 51 650 64<br />
152 9 - 4024 - 110 8,36 318 38 381 46 508 61 635 76<br />
178 9 - 4028 - 110 7,02 313 45 375 53 500 71 625 89<br />
203 9 - 4032 - 110 6,04 307 51 368 61 491 81 616 102<br />
254 9 - 4040 - 110 4,69 298 64 358 76 477 102 591 126<br />
305 9 - 4048 - 110 3,87 295 76 354 92 472 122 588 152<br />
76 9 - 4012 - 210 30,4 578 19 693 23 867 29 973 32<br />
89 9 - 4014 - 210 25,0 556 22 667 27 833 33 949 38<br />
102 9 - 4016 - 210 21,2 540 26 648 31 810 38 931 44<br />
115 9 - 4018 - 210 18,6 535 29 642 35 802 43 930 50<br />
127 9 - 4020 - 210 16,4 521 32 626 38 782 48 920 56<br />
152 9 - 4024 - 210 13,3 504 38 605 46 756 57 889 67<br />
178 9 - 4028 - 210 11,2 497 45 596 53 745 67 870 102<br />
203 9 - 4032 - 210 9,62 488 51 586 61 732 76 866 90<br />
229 9 - 4036 - 210 8,53 488 57 586 69 733 86 870 102<br />
254 9 - 4040 - 210 7,67 487 64 584 76 731 95 882 115<br />
305 9 - 4048 - 210 6,34 483 76 580 92 725 114 875 138<br />
1 DEKANEWTON ÄR LIKA MED 1,02 Kg<br />
FJÄDERHÅLLARE<br />
• tillverkad helt i stål, svarvad, brunerad<br />
• kan användas till fjädrar, bultdiameter 20 och 25 mm<br />
DANLY fjäderhållare håller varje enskild fjäder på plats vid montering eller demontering av<br />
verktyget. När ett verktyg demonteras för reparation, behöver endast de fjädrar lossas som<br />
skall bytas ut. Trasiga fjädrar kan bytas ut med verktyget kvar i pressen. Monteringen<br />
underlättas genom att fjädrarna kan förspännas var för sig och därigenom undviker man<br />
att arbeta mot den sammanlagda fjäderkraften.<br />
SLAG<br />
SLAG<br />
+ 1,5 mm<br />
minimum<br />
<br />
<br />
<br />
DIMENSIONER i mm<br />
<br />
<br />
KATALOG<br />
NUMMER A B C D E F H<br />
9-0615-16 20 48 45 10 37 4 16,5<br />
9-0815-16 25 48 44 13,5 49 3 21,5<br />
9-0823-16 25 73 70 13,5 49 3 21,5
