FJÄDERELEMENT - Tryckfjädrar - Ringab AB

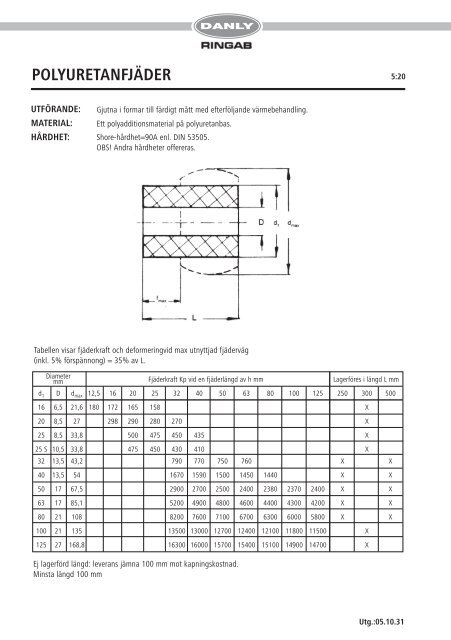

POLYURETANFJÄDER 5:20
UTFÖRANDE:
MATERIAL:
HÅRDHET:
Diameter
mm
Gjutna i formar till färdigt mått med efterföljande värmebehandling.
Ett polyadditionsmaterial på polyuretanbas.
Shore-hårdhet=90A enl. DIN 53505.
OBS! Andra hårdheter offereras.
Tabellen visar fjäderkraft och deformeringvid max utnyttjad fjäderväg
(inkl. 5% förspännong) = 35% av L.
Fjäderkraft Kp vid en fjäderlängd av h mm Lagerföres i längd L mm
d 1 D d max 12,5 16 20 25 32 40 50 63 80 100 125 250 300 500
16 6,5 21,6 180 172 165 158 X
20 8,5 27 298 290 280 270 X
25 8,5 33,8 500 475 450 435 X
25 S 10,5 33,8 475 450 430 410 X
32 13,5 43,2 790 770 750 760 X X
40 13,5 54 1670 1590 1500 1450 1440 X X
50 17 67,5 2900 2700 2500 2400 2380 2370 2400 X X
63 17 85,1 5200 4900 4800 4600 4400 4300 4200 X X
80 21 108 8200 7600 7100 6700 6300 6000 5800 X X
100 21 135 13500 13000 12700 12400 12100 11800 11500 X
125 27 168,8 16300 16000 15700 15400 15100 14900 14700 X
Ej lagerförd längd: leverans jämna 100 mm mot kapningskostnad.
Minsta längd 100 mm
Utg.:05.10.31
