FJÄDERELEMENT - Tryckfjädrar - Ringab AB

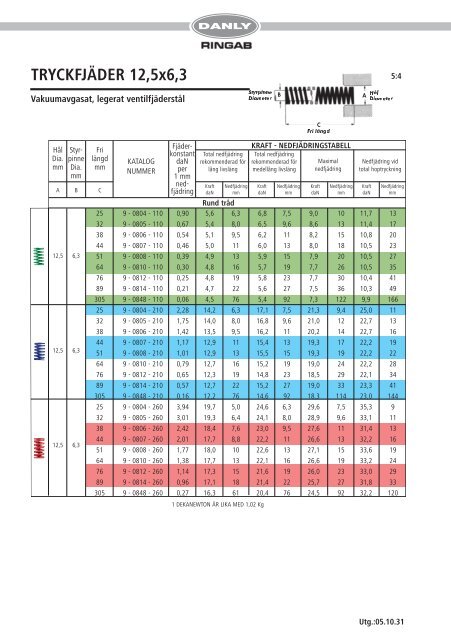

TRYCKFJÄDER 12,5x6,3
Vakuumavgasat, legerat ventilfjäderstål
Hål Styr- Fri
Dia. pinne längd
mm Dia. mm
mm
A B C
12,5 6,3
12,5 6,3
12,5 6,3
KATALOG
NUMMER
Fjäder-
konstant Total nedfjädring Total nedfjädring
daN rekommenderad för rekommenderad för
per lång livsläng medellång livsläng
1 mm
nedfjädring
KRAFT - NEDFJÄDRINGSTABELL
Maximal
nedfjädring
Nedfjädring vid
total hoptryckning
Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring
daN mm daN mm daN mm daN mm
Rund tråd
25 9 - 0804 - 110 0,90 5,6 6,3 6,8 7,5 9,0 10 11,7 13
32 9 - 0805 - 110 0,67 5,4 8,0 6,5 9,6 8,6 13 11,4 17
38 9 - 0806 - 110 0,54 5,1 9,5 6,2 11 8,2 15 10,8 20
44 9 - 0807 - 110 0,46 5,0 11 6,0 13 8,0 18 10,5 23
51 9 - 0808 - 110 0,39 4,9 13 5,9 15 7,9 20 10,5 27
64 9 - 0810 - 110 0,30 4,8 16 5,7 19 7,7 26 10,5 35
76 9 - 0812 - 110 0,25 4,8 19 5,8 23 7,7 30 10,4 41
89 9 - 0814 - 110 0,21 4,7 22 5,6 27 7,5 36 10,3 49
305 9 - 0848 - 110 0,06 4,5 76 5,4 92 7,3 122 9,9 166
25 9 - 0804 - 210 2,28 14,2 6,3 17,1 7,5 21,3 9,4 25,0 11
32 9 - 0805 - 210 1,75 14,0 8,0 16,8 9,6 21,0 12 22,7 13
38 9 - 0806 - 210 1,42 13,5 9,5 16,2 11 20,2 14 22,7 16
44 9 - 0807 - 210 1,17 12,9 11 15,4 13 19,3 17 22,2 19
51 9 - 0808 - 210 1,01 12,9 13 15,5 15 19,3 19 22,2 22
64 9 - 0810 - 210 0,79 12,7 16 15,2 19 19,0 24 22,2 28
76 9 - 0812 - 210 0,65 12,3 19 14,8 23 18,5 29 22,1 34
89 9 - 0814 - 210 0,57 12,7 22 15,2 27 19,0 33 23,3 41
305 9 - 0848 - 210 0,16 12,2 76 14,6 92 18,3 114 23,0 144
25 9 - 0804 - 260 3,94 19,7 5,0 24,6 6,3 29,6 7,5 35,3 9
32 9 - 0805 - 260 3,01 19,3 6,4 24,1 8,0 28,9 9,6 33,1 11
38 9 - 0806 - 260 2,42 18,4 7,6 23,0 9,5 27,6 11 31,4 13
44 9 - 0807 - 260 2,01 17,7 8,8 22,2 11 26,6 13 32,2 16
51 9 - 0808 - 260 1,77 18,0 10 22,6 13 27,1 15 33,6 19
64 9 - 0810 - 260 1,38 17,7 13 22,1 16 26,6 19 33,2 24
76 9 - 0812 - 260 1,14 17,3 15 21,6 19 26,0 23 33,0 29
89 9 - 0814 - 260 0,96 17,1 18 21,4 22 25,7 27 31,8 33
305 9 - 0848 - 260 0,27 16,3 61 20,4 76 24,5 92 32,2 120
1 DEKANEWTON ÄR LIKA MED 1,02 Kg
5:4
Utg.:05.10.31
