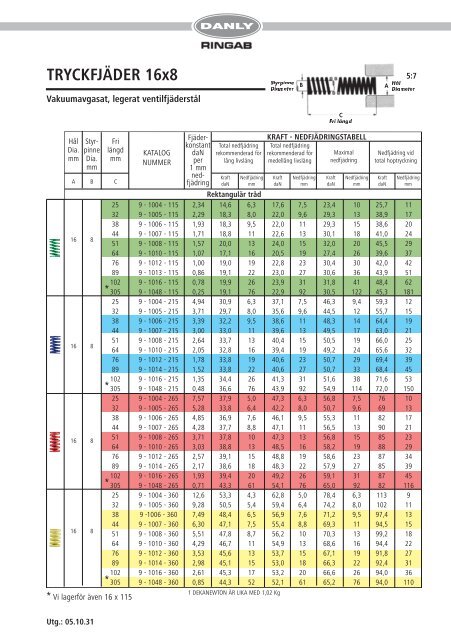

TRYCKFJÄDER 16x8
Vakuumavgasat, legerat ventilfjäderstål
Hål Styr- Fri
Dia. pinne längd
mm Dia. mm
mm
A B C
16 8
16 8
16 8
16 8
Utg.: 05.10.31
*
*
*
*
* Vi lagerför även 16 x 115
KATALOG
NUMMER
Fjäder-
konstant Total nedfjädring Total nedfjädring
daN rekommenderad för rekommenderad för
per lång livsläng medellång livsläng
1 mm
nedfjädring
KRAFT - NEDFJÄDRINGSTABELL
Maximal
nedfjädring
5:7
Nedfjädring vid
total hoptryckning
Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring
daN mm daN mm daN mm daN mm
Rektangulär tråd
25 9 - 1004 - 115 2,34 14,6 6,3 17,6 7,5 23,4 10 25,7 11
32 9 - 1005 - 115 2,29 18,3 8,0 22,0 9,6 29,3 13 38,9 17
38 9 - 1006 - 115 1,93 18,3 9,5 22,0 11 29,3 15 38,6 20
44 9 - 1007 - 115 1,71 18,8 11 22,6 13 30,1 18 41,0 24
51 9 - 1008 - 115 1,57 20,0 13 24,0 15 32,0 20 45,5 29
64 9 - 1010 - 115 1,07 17,1 16 20,5 19 27,4 26 39,6 37
76 9 - 1012 - 115 1,00 19,0 19 22,8 23 30,4 30 42,0 42
89 9 - 1013 - 115 0,86 19,1 22 23,0 27 30,6 36 43,9 51
102 9 - 1016 - 115 0,78 19,9 26 23,9 31 31,8 41 48,4 62
305 9 - 1048 - 115 0,25 19,1 76 22,9 92 30,5 122 45,3 181
25 9 - 1004 - 215 4,94 30,9 6,3 37,1 7,5 46,3 9,4 59,3 12
32 9 - 1005 - 215 3,71 29,7 8,0 35,6 9,6 44,5 12 55,7 15
38 9 - 1006 - 215 3,39 32,2 9,5 38,6 11 48,3 14 64,4 19
44 9 - 1007 - 215 3,00 33,0 11 39,6 13 49,5 17 63,0 21
51 9 - 1008 - 215 2,64 33,7 13 40,4 15 50,5 19 66,0 25
64 9 - 1010 - 215 2,05 32,8 16 39,4 19 49,2 24 65,6 32
76 9 - 1012 - 215 1,78 33,8 19 40,6 23 50,7 29 69,4 39
89 9 - 1014 - 215 1,52 33,8 22 40,6 27 50,7 33 68,4 45
102 9 - 1016 - 215 1,35 34,4 26 41,3 31 51,6 38 71,6 53
305 9 - 1048 - 215 0,48 36,6 76 43,9 92 54,9 114 72,0 150
25 9 - 1004 - 265 7,57 37,9 5,0 47,3 6,3 56,8 7,5 76 10
32 9 - 1005 - 265 5,28 33,8 6,4 42,2 8,0 50,7 9,6 69 13
38 9 - 1006 - 265 4,85 36,9 7,6 46,1 9,5 55,3 11 82 17
44 9 - 1007 - 265 4,28 37,7 8,8 47,1 11 56,5 13 90 21
51 9 - 1008 - 265 3,71 37,8 10 47,3 13 56,8 15 85 23
64 9 - 1010 - 265 3,03 38,8 13 48,5 16 58,2 19 88 29
76 9 - 1012 - 265 2,57 39,1 15 48,8 19 58,6 23 87 34
89 9 - 1014 - 265 2,17 38,6 18 48,3 22 57,9 27 85 39
102 9 - 1016 - 265 1,93 39,4 20 49,2 26 59,1 31 87 45
305 9 - 1048 - 265 0,71 43,3 61 54,1 76 65,0 92 82 116
25 9 - 1004 - 360 12,6 53,3 4,3 62,8 5,0 78,4 6,3 113 9
32 9 - 1005 - 360 9,28 50,5 5,4 59,4 6,4 74,2 8,0 102 11
38 9 -1006 - 360 7,49 48,4 6,5 56,9 7,6 71,2 9,5 97,4 13
44 9 - 1007 - 360 6,30 47,1 7,5 55,4 8,8 69,3 11 94,5 15
51 9 - 1008 - 360 5,51 47,8 8,7 56,2 10 70,3 13 99,2 18
64 9 - 1010 - 360 4,29 46,7 11 54,9 13 68,6 16 94,4 22
76 9 - 1012 - 360 3,53 45,6 13 53,7 15 67,1 19 91,8 27
89 9 - 1014 - 360 2,98 45,1 15 53,0 18 66,3 22 92,4 31
102 9 - 1016 - 360 2,61 45,3 17 53,2 20 66,6 26 94,0 36
305 9 - 1048 - 360 0,85 44,3 52 52,1 61 65,2 76 94,0 110
1 DEKANEWTON ÄR LIKA MED 1,02 Kg
