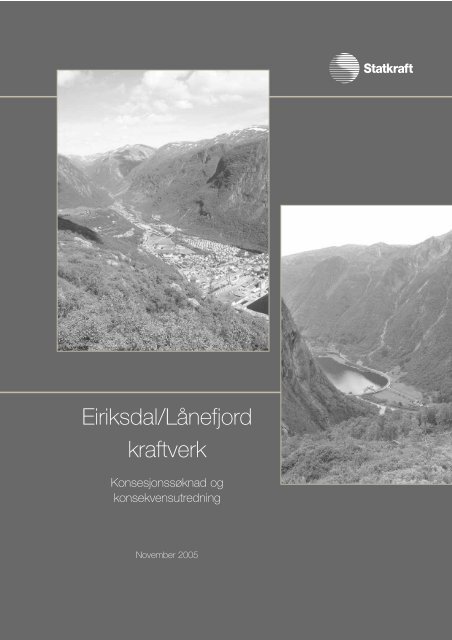

Eiriksdal/Lånefjord

kraftverk

Konsesjonssøknad og

konsekvensutredning

November 2005

2

INNHOLDSFORTEGNELSE

1 SAMMENDRAG ............................................................................................................................. 6

2 INNLEDNING OG BEGRUNNELSE FOR TILTAKET ................................................................. 14

2.1 KORT OM UTBYGGER................................................................................................................... 14

2.2 BEGRUNNELSE FOR TILTAKET .................................................................................................. 14

3 EKSISTERENDE KRAFTVERK OG REGULERINGER.............................................................. 16

3.1 KRAFTVERK K2.............................................................................................................................. 16

3.2 KRAFTVERK K3.............................................................................................................................. 17

3.3 KRAFTVERK K4.............................................................................................................................. 17

3.4 KRAFTVERK K5.............................................................................................................................. 18

3.5 OVERFØRINGER TIL ULDALSVATNET/BERGSVATNET........................................................ 18

3.6 SIPLO PUMPE .................................................................................................................................. 18

3.7 KRAFTLINJER ................................................................................................................................. 18

3.8 HYDROLOGI.................................................................................................................................... 18

3.8.1 Vannmerker og delfelt................................................................................................................ 18

3.8.2 Nedbørfelt og tilsig ..................................................................................................................... 19

3.8.3 Nedbørfelt og magasiner........................................................................................................... 19

3.9 EKSISTERENDE KONSESJONER.................................................................................................. 20

3.9.1 Reguleringer................................................................................................................................20

3.9.2 Overføringer ................................................................................................................................20

4 UTBYGGINGSPLANENE ............................................................................................................ 22

4.1 ALTERNATIVE UTBYGGINGSLØSNINGER............................................................................... 22

4.2 ALTERNATIV 2 - EIRIKSDAL KRAFTVERK............................................................................... 23

4.2.1 Tilsig og magasiner .................................................................................................................... 23

4.2.2 Overføring av Isvotni.................................................................................................................. 23

4.2.3 Arbeidssteder og riggområder .................................................................................................. 24

4.2.4 Adkomstveier............................................................................................................................... 26

4.2.5 Vurdering av vegtunnel fra Ekrene til Botnen......................................................................... 26

4.2.6 Produksjon ved Eiriksdal kraftverk........................................................................................... 27

4.2.7 Byggetid ....................................................................................................................................... 27

4.2.8 Kostnadsoverslag for Eiriksdal kraftverk................................................................................. 27

4.3 ALTERNATIV 3 - LÅNEFJORD KRAFTVERK ............................................................................. 28

4.3.1 Tilsig og magasiner med Lånefjord kraftverk ......................................................................... 29

4.3.2 Overføring av Isvotni.................................................................................................................. 29

4.3.3 Arbeidssteder og riggområder .................................................................................................. 30

4.3.4 Tipper ........................................................................................................................................... 30

4.3.5 Adkomstveier............................................................................................................................... 31

4.3.6 Produksjon med Lånefjord kraftverk........................................................................................ 31

4.3.7 Byggetid ....................................................................................................................................... 31

4.3.8 Kostnadsoverslag for Lånefjord kraftverk ............................................................................... 32

4.4 0- ALTERNATIVET ......................................................................................................................... 32

4.5 ALTERNATIV 1 - REHABILITERING ........................................................................................... 32

4.5.1 Rehabilitering av K4 eller bygging av nytt K4......................................................................... 33

4.5.2 Produksjon ved alternativ 1....................................................................................................... 33

4.6 FORSLAG TIL NYTT MANØVRERINGSREGLEMENT .............................................................. 33

4.6 MAGASIN OG MAGASINFYLLING.............................................................................................. 34

5 ELEKTRISKE ANLEGG............................................................................................................... 36

5.1 EIRIKSDAL KRAFTVERK ...................................................................................................................... 36

5.1.2 Permanente nettilknytningsanlegg........................................................................................... 36

5.1.3 Anleggskraftlinjer ........................................................................................................................ 38

5.2 ELEKTRISKE ANLEGG FOR LÅNEFJORD KRAFTVERK.......................................................... 38

5.2.1 Lånefjord kraftverk...................................................................................................................... 38

5.2.2 Permanente nettilknytningsanlegg........................................................................................... 38

5.2.3 Anleggskraftlinjer ........................................................................................................................ 40

Statkraft Energi AS - Konsesjonssøknad Høyangeranleggene O&U 14.11.2005

3

5.3 SYSTEMMESSIG BEGRUNNELSE................................................................................................ 40

6 FORHOLDET TIL OFFENTLIGE MYNDIGHETER ..................................................................... 42

6.1 NØDVENDIGE OFFENTLIGE OG PRIVATE TILTAK FOR PROSJEKTET................................ 42

6.2 FORHOLDET TIL KOMMUNALE OG FYLKESKOMMUNALE PLANER................................. 42

6.2.1 Kommunale planer ..................................................................................................................... 42

6.2.2 Fylkeskommunale planer .......................................................................................................... 42

6.2.3 Verneplaner................................................................................................................................. 42

6.2.4 Forholdet til Samla plan............................................................................................................. 43

6.2.5 Navnebruk ................................................................................................................................... 43

6.3 NØDVENDIGE TILLATELSER FRA MYNDIGHETER................................................................ 43

7 NATURMILJØ, RESSURSER OG SAMFUNNSINTERESSER .................................................. 44

7.1 INNLEDNING................................................................................................................................... 44

7.1.1 Influensområdet .......................................................................................................................... 44

7.1.2 Viktige spørsmål som er utredet............................................................................................... 44

7.2 DAGENS SITUASJON ..................................................................................................................... 46

7.2.1 Omkringinformasjon ................................................................................................................... 46

7.2.2 Hydrologi...................................................................................................................................... 47

7.2.3 Vanntemperatur og isforhold .................................................................................................... 49

7.2.4 Erosjon og sedimentasjon......................................................................................................... 50

7.2.5 Fauna og flora - biologisk mangfold......................................................................................... 50

7.2.6 Fisk og fiskeinteresser ............................................................................................................... 54

7.2.7 Marinbiologi og hydrografi......................................................................................................... 55

7.2.8 Landskap og friluftsliv ................................................................................................................ 56

7.2.9 Kulturminner og kulturmiljø ....................................................................................................... 57

7.2.10 Vannkvalitet, forurensning og støy...................................................................................... 59

7.2.11 Naturressurser........................................................................................................................ 61

7.2.12 Reiselivsaktiviteter og reiselivsplaner i området ............................................................... 63

7.3 VIRKNINGER AV UTBYGGINGSPLANENE ............................................................................... 64

7.3.2 Anleggsfasen............................................................................................................................... 64

7.3.1 Driftsfasen.................................................................................................................................... 66

7.4 FORSLAG TIL AVBØTENDE TILTAK .......................................................................................... 76

8 EN SAMMENSTILLING AV KONSEKVENSENE – KONKLUSJONER ..................................... 80

9 FORSLAG TIL ETTERUNDERSØKELSER, OPPFØLGENDE UNDERSØKELSER OG

OVERVÅKNING ........................................................................................................................... 82

10 STATKRAFT`S KOMMENTARER TIL KU .................................................................................. 84

11 EIENDOMSFORHOLD, AREALBRUK OG FALLRETTIGHETER ............................................. 86

11.1 EIRIKSDALSVASSDRAGET OG DALEELVA, HØYANGER KOMMUNE................................ 86

11.2 LANGEDALEN, BALESTRAND KOMMUNE............................................................................... 86

11.3 KRÅKEELVI OG ISVOTNI, BALESTRAND KOMMUNE............................................................ 86

11.4 KRAFTLINJER EIRIKSDAL KRAFTVERK................................................................................... 87

11.5 KRAFTLINJER LÅNEFJORD KRAFTVERK................................................................................. 87

VEDLEGG

1 Liste over fagrapporter og fagnotat

2 Liste over grunn- og rettighetshavere

3 Kart over eksisterende kraftverk og reguleringer

4 Oversiktskart – dagens situasjon

5a Korrelasjon mellom felt og vannmerker

5b Eksisterende utbygging - feltstørrelser, tilsig og magasindata


4

5c Eiriksdal - feltstørrelser, tilsig, magasindata, produksjonspotensialer og

installasjon

5d Lånefjord - feltstørrelser, tilsig, magasindata, produksjonspotensialer og

installasjon

6 Kart over utbyggingsområdet

7 Eiriksdal kraftverk - plan kraftstasjon

8 Eiriksdal kraftverk - snitt vannveg, snitt kraftstasjon

9 Arealdisponeringsplan Eiriksdalen

10 Arealdisponeringsplan Høgsvatn-området

11 Arealdisponeringsplan Isvotni-området

12 Arealdisponeringsplan for Lånefjorden

13 Lånefjord kraftverk - plan kraftstasjon

14 Lånefjord kraftverk - snitt vannveg, snitt kraftstasjon

15 En-linjeskjemaer

16 Magasinkart for Høgsvatnet

17 Mulig kabeltrase for 132 kV linje for Eiriksdal kraftverk

18 Eiendomskart

19 Daleelva – fotomontasje av vannføringer

20 Tipper og terskel – fotomontasjer

21 Plan for bruk av tunnelmasser i Lånefjorden

22 Notat om vegtunnel fra Ekrene til Botnen ved Roesvatnet

23 Magasinkurver

REFERANSER

OU Høyanger. Linjetilknytning. Vurderinger, medio 2004 (BKK Nett AS)

Nettanalyse i forbindelse med produksjonsutvidelse i Høyangerområdet,

31.03.05 (Troll Power Consulting AS)

OU Høyanger Ingeniørgeologisk rapport, 01.07.04 (Sweco Grøner AS)

Refraksjonsseismiske grunnundersøkelser og ekkolodding, 22.11.04

(Geomap AS)

Refraksjonsseismiske grunnundersøkelser, 09.05

(Geomap AS)


Statkraft Energi AS - Konsesjonssøknad Høyangeranleggene O&U 14.11.2005

5

6

1 SAMMENDRAG

Statkraft ønsker å utnytte en større del av det energipotensialet som finnes i allerede

regulerte og overførte vassdrag som i dag nyttes i Høyangeranleggene. De nye

utbyggingsplanene vil medføre bedre utnyttelse av vannet og gi mulighet for mer

aktiv manøvrering av magasinene for å unngå flomtap. Dette vil bidra noe til å

redusere flomproblemene i Høyanger sentrum.

Planene omfatter ingen nye magasiner eller endring av reguleringsgrenser. Et nytt

felt, Isvotni (1,9 km 2 ) som drenerer til Kråkeelvi, søkes imidlertid overført til

Stølsvatnet/Eiriksdalen. Nedbørfeltet som inngår i Høyangeranleggene, blir da totalt

230,4 km 2 .

Basert på de teknisk/økonomiske forutsetningene og konsekvensene for

naturmiljøet, naturressursene og samfunnsinteressene søker

Statkraft Energi AS primært om konsesjon for bygging av Eiriksdal kraftverk og

sekundært om konsesjon for bygging av Lånefjord kraftverk. Begge

alternativene inkluderer overføring av Isvotni.

Nettilknytningsløsningene foreligger i to alternativ for begge kraftverk med én

prioritert løsning.

UTBYGGINGSPLANENE

Tre aktuelle og alternative utbyggingsplaner er beskrevet i søknaden:







Alternativ 1: Rehabilitering av eksisterende K2 og K3 kraftverk.

Alternativ 2: Bygging av nytt Eiriksdal kraftverk med inntak i Høgsvatnet og

utløp i Daleelva ca. kote 122,5, med eller uten overføring av Isvotni.

Nedlegging av eksisterende K2 og K3 kraftverk. Bygging av nettilknytning for

Eiriksdal kraftverk.

Alternativ 3: Bygging av nytt Lånefjord kraftverk med inntak i Høgsvatnet og

utløp i Lånefjorden med eller uten overføring av Isvotni. Rehabilitering av

eksisterende K2 og K3 kraftverk. Bygging av nettilknytning for Lånefjord

kraftverk.

Det er kun de to siste som er konsesjonsbelagt. Søknaden omfatter ikke

rehabilitering/nybygging av kraftverket K4, da dette er fritatt for vassdragskonsesjon i

vedtak av 18.08.05. Bygging av et nytt K4 vil bli fremmet i separat søknad om

elektrisk konsesjon.

0-alternativet, ingen tiltak, er uaktuelt, da kraftverkene K2 og K3 krever omfattende

rehabiliteringstiltak ved fortsatt drift og NVE har stilt krav om at det smisveiste røret til

K2 skiftes ut.

Beregnet totalproduksjon for Høyangeranleggene og produksjonsøkningen ved

alternativene, relatert til perioden 1971-2000, er vist i tabellen på neste side.


7

Produksjonen i tabellene nedenfor er eksklusive økningen i K4. Produksjonsstallene i

parentes er uten overføring av Isvotni:

Tabell 1.1

Beregnet totalproduksjon for Høyangeranleggene

Installasjon nytt

kraftverk MW

Produksjon

GWh/år

Økning ref. dagens kr.

verk GWh/år

Dagens kraftverk 945,7 0

Alternativ 1 rehabilitering

K2 og K3

948,1 2,4

Alternativ 2 Eiriksdal 64,5 1045,4 (1041,9) 99,7 (92,2)

Alternativ 3 Lånefjord 60,5 1089,7 (1080,5) 144,0 (134,8)

En marginalbetraktning i forhold til alternativ 1 gir følgende utbyggingskostnader målt

i kr/kWh:

Tabell 1.2

Utbyggingskostnader og produksjon for de ulike utbyggingsløsningene

Alternativ 1

Rehab. K2 og K3

Alternativ 2

Eiriksdal

Alternativ 3

Lånefjord

Estimert

kostnad

nybygging

mill. kr.

Rehabiliterings/

nedlegg. kost.

eksisterende


mill. kr.

Tilleggsinvest. i

forhold til

alternativ 1

mill. kr.

Beregnet

prod.

økning

GWh

167

(neddiskontert) 2,4

334 15 182 (175) 97,3 (89,8)

335

167

(neddiskontert)

335 (328)

141,6

(132,4)

Kostnad i

kr/ kWh

1,87 /

(1,95)

2,37 /

(2,48)

I produksjonssimuleringen er det forutsatt en dobling av installasjonen i K4. Dette gir

en produksjonsøkning på ca. 4 GWh/år i stasjonen ved alternativ 1 og 2 og

3,6 GWh/år ved alternativ 3.

VURDERING AV VEGTUNNEL TIL FJELLET

Statkrafts konklusjon er at det ikke er økonomisk forsvarlig å bygge en tunnel for å

oppnå vegforbindelse til fjells. Trallebanen, som nå nylig er rustet opp, vil bli beholdt i

overskuelig fremtid.

FORHOLDET TIL OFFENTLIGE PLANER

Prosjektet kommer ikke i konflikt med kommunale eller fylkeskommunale planer

og den berører ikke vassdrag som er vernet mot kraftutbygging.

Utbyggingsplanene er ikke behandlet i samla plan. Det ble søkt om unntak fra dette,

noe som ble innvilget i brev fra NVE av 05.05.2004 (Lånefjord kraftverk) og

7.01.2005 (Eiriksdal kraftverk).


8

NATURMILJØ, RESSURSER OG SAMFUNNSINTERESSER

De undersøkelser og utredninger som inngår i konsekvensutredningen bygger på det

utredningsprogram som er fastsatt i brev fra NVE av 20. april 2005. Beskrivelsene og

konsekvensvurderingene er i all hovedsak hentet fra fagrapporter utarbeidet av

uavhengige fagkonsulenter.

Vannføring og grunnvann

Daleelva

Vannføringen i Daleelva varierer nå mye, men er i stor grad dimensjonert av dagens

reguleringsregime. Årlig er det lange perioder med minstevannføringen om vinter og

mellom 5 - 6,2 m 3 /s om sommeren. I tillegg kommer restfeltenes bidrag. Det er

årvisst flom i forbindelse med snøsmeltningen.

I våte år er det antatt at det kan forekomme flomtopper på over 150 m 3 /s.

Realisering av Eiriksdal kraftverk vil generelt øke vannføringen i Daleelva i forhold til

dagens situasjon i alle år, men redusere variasjonen i vannføringen. Økningen vil bli

størst om vinteren. I normalår vil gjennomsnittsvannføringen være nær 9 -10 m 3 /s

ved utløpet til sjøen og variere lite mellom sommer og vinter.

Ved bygging av Lånefjord kraftverk vil vannføringen i Daleelva i hovedsak være

bestemt av minstevannføringskravet og restfeltet nedstrøms utløpet av K2.

Vannføringen i tørre og normale år er beregnet til å bli relativt lik dagens situasjon.

Skadeflommer vil bli redusert både med hensyn på hyppighet og omfang.

Vannføringen ut av Stølsvatnet vil øke moderat (8%) etter overføring av Isvotni og

endringen er lik for begge utbyggingsalternativene.

Dalelvi/Kråkeelvi i Lånedalen

Virkningen av overføringen av Isvotni til Stølsvatnet blir lik for begge alternativene.

Isvotnifeltet utgjør 13 % av totalfeltet til Dalelvi. For Kråkeelvi utgjør den fraførte

delen 28 % av feltet og 32 % av vannføringen ved samløpet med Dalelvi.

Vannføringsforholdene i elva nede i Lånedalen er svært spesielle. Hele dalbunnen

består av svært permeable masser, og under et visst tilsigsnivå drenerer hele

vannmengden fra elva ned i grunnen og følger grunnvannet ut dalen. Slike perioder

kan være langvarige. Fraføring av Isvotni vil medføre at både Kråkeelvi og Dalelvi

mellom samløpet og utløpet i fjorden vil gå oftere tørr enn i dagens situasjon.

Grunnvannsforhold

Ved bygging av Eiriksdal kraftverk kan en forvente at grunnvannstanden i Dalsdalen

stiger i forhold til dagens situasjon, fordi vannføringen i Daleelva generelt vil øke og

at økningen blir størst om vinteren. Ved bygging av Lånefjord kraftverk antyder

vannføringssimuleringene at en kan vente små endringer i grunnvannstanden i

Dalsdalen. Fraføringen av Isvotni vil i liten grad påvirke grunnvannstanden i

Lånedalen.

Vanntemperatur

Det finnes ikke gode målinger av vanntemperaturen i de berørte vassdragene, men

det pågår målinger som vil bli rapportert i løpet av 2005.


9

Vanntemperaturen i Daleelva varierer nå en del fra år til år. I noen år må elva klart

betegnes som sommerkald, med temperaturer som når opp i maksimum 10 -11 ºC.

I andre år er det målt maksimumstemperaturer på mellom 15 og 17 ºC. Elva er også

relativt kald om våren. Om vinteren går vanntemperaturen ned mot null i perioder

med kaldt vær, og elva islegges i perioder når K2 kjøres på minstevannføring.

Ved bygging av Eiriksdal kraftverk vil temperaturen i vannet fra stasjonen i større

grad enn nå styre temperaturen i Daleelva. Det vil bety at temperaturen i elva

nedenfor kraftverket vil bli mer lik den som blir målt i K2 i dag.

Ved bygging av Lånefjord kraftverk er det sannsynlig at det blir små endringer i

vanntemperaturen i Daleelva. Unntaket kan være at det kan bli marginalt varmere

vann midt på sommeren. Temperaturen i Daleelva vil i større grad enn i dag bli styrt

av lokalklimaet i Dalsdalen og vannet fra restfeltet.

Begge utbyggingsalternativene vil påvirke vanntemperaturen i Kråkeelvi/Dalelvi i

Lånefjorden likt. Fraføringen av Isvotni kan føre til økt temperatur i øvre del av

Kråkeelvi i perioden under og etter snøsmeltingen. I resten av året kan en forvente

mindre endringer. Overføringen av Isvotni vil bare marginalt påvirke

vanntemperaturen i Stølsvatnet og videre nedover vassdraget.

Isforhold

Ved bygging av Eiriksdal kraftverk vil det bli redusert islegging i Daleelva. Høyere

vannføring og sannsynlig økning i vanntemperaturen tidlig på vinteren vil minske

sannsynligheten for at elva fryser til. Dette vil også redusere eventuelle problemer

med isgang. Ved bygging av Lånefjord kraftverk kan det bli marginalt hyppigere og

noe lengre perioder med islegging.

Frostrøyk

Ved begge utbyggingsalternativene forventes at problemene med frostrøyk blir like

marginale som ved dagens situasjon.

Erosjon og sedimentasjon

Både hyppigheten av og størrelsen på flommene blir mindre etter en eventuell

utbygging, og dette vil redusere problemene med masseforflytting og erosjon i

Daleelva. Ved svært mye nedbør vil det likevel kunne oppstå store flommer, og det

vil også etter en utbygging kunne foregå masseforflyttinger i Daleelva.

Det kan bli noe reduserte erosjonsproblemer nederst i Kråkeelvi, men ellers må en

forvente små endringer i erosjons- og sedimentasjonsforholdene i Dalelvivassdraget i

Lånedalen. Overføringen av Isvotni vil føre til en viss erosjon i det nye elveleiet som

etableres og i bekken som vannet blir ført til.

Vannkvalitet, forurensning og støy

Bygging av Eiriksdal kraftverk vil føre til økt vannføring i Daleelva og dermed gi økt

resipientkapasitet i vassdraget. Selve tiltaket vil ikke medføre økt belastning av

næringssalter til vassdraget, og det forventes ingen andre tiltak som vil øke

utslippene til vassdraget.

Bygging av Lånefjord kraftverk vil føre til noe redusert sommervannføring i Daleelva i

forhold til dagens situasjon, men dette vil kun gi små endringer i forventet

vannkvalitet.


10

Det antas at vannkvaliteten i Isvotni er lik vannkvaliteten i resten av nedbørfeltet til

Kråkeelvi, og vannføringsreduksjonen vil dermed ikke ha noen effekt på

vannkvaliteten.

De største støykildene er transport og tipping av tunnelmasser fra hovedarbeidsstedene

som etableres ved de alternative kraftverksutløpene. Tidsbegrensede

støyproblem kan oppstå ved helikoptertransport til arbeidssteder på fjellet, og ved

eventuell bygging av nye luftlinjer i fjellområdene.

K2 og K3 er i dag støykilder som vil forsvinne ved byggingen av Eiriksdal kraftverk.

Fauna og flora

I influensområdet for utbyggingen av Eiriksdal kraftverk er det registrert få viktige

lokaliteter for biologisk mangfold. Utbyggingsplanene vil ha marginal innvirkning på

det biologiske mangfoldet, bortsett fra at ordinære forekomster blir berørt.

En realisering av Lånefjord kraftverk vil ha meget begrensede virkninger for det

biologiske mangfoldet, dersom det ikke anlegges luftlinje.

Overføringen av Isvotni vil berøre stort sett vanlige vegetasjonstyper og flora, og

ingen viktige viltforekomster er kjent å bli berørt av tiltaket. En regionalt sjelden

moseart, som er knyttet til bekken nedstrøms Isvotni, vil imidlertid kunne bli negativt

berørt av planene.

Fisk

Eiriksdal kraftverk

Alternativet vil føre til økt vannføring i Daleelva og en utjevning av vannføringen og

omfordeling av vann fra sommer til vinter på grunn av lagring i magasinene.

Laksefisket vil få økt utbytte på grunn av økt smoltproduksjon. Laksen vil fordele seg

bedre på elva på grunn av bedre oppvandringsforhold og dermed vil også fangsten

bli jevnere fordelt i vassdragets lengderetning. Vurderingene bygger på at

vanntemperaturen ikke blir vesentlig endret i forhold til dagens situasjon.

Fiskebestandene i Stølsvatnet, Kaldosvatnet og Høgsvatnet vil ikke bli vesentlig

berørt sammenlignet med dagens situasjon. I Roesvatnet vil høyere vanntemperatur

og redusert rekruttering bidra til at vatnet blir et bedre fiskevatn. I Frambotnvatnet og

Midtbotnvatnet vil reduserte gytemuligheter kunne føre til bestandsreduksjoner og i

verste fall utdøing av bestandene.

Eiriksdal kraftverk antas å ikke ha noen signifikant effekt på det marine miljøet i

verken Lånefjorden eller Høyangerfjorden.

Den fiskefaglige rapporten konkluderer med at alternativ Eiriksdal kraftverk klart er å

foretrekke. Dersom de riktige tiltak gjennomføres, vil dette alternativet gi mer laks i

forhold til dagens situasjon.

Lånefjord kraftverk:

I store trekk får Daleelva ved dette alternativet redusert vannføring. Laksefisket vil få

redusert utbytte på grunn av redusert smoltproduksjon og som følge av at en større

andel av laksen blir fanget ved utløpet fra K5. Vanskeligere oppvandringsforhold vil


11

føre til at færre fisk når vassdragets øvre deler og dette vil føre til at færre laks blir

fisket i de øvre delene.

Landskap og friluftsliv

Utbyggingsplanene vil hovedsaklig berøre områder som i dag er påvirket av inngrep.

Dette gjelder spesielt Eiriksdalalternativet, der tiltaksområdene fra før er preget av

vassdragsutbygging og tilhørende inngrep.

Utbygging av Eiriksdal kraftverk vil samlet sett gi små virkninger på landskap og

friluftsliv. Planene vil ha begrenset virkning på bruk og opplevelseskvalitet for

friluftslivet i influensområdet. Bygging av Eiriksdal kraftverk vil ikke få virkninger for

utbredelsen av inngrepsfrie områder.

Utbygging av Lånefjord kraftverk vil med kabelalternativet få ingen til små negative

virkninger for friluftsliv, landskap og inngrepsfrie områder. En utbygging som

inkluderer luftledningsalternativet vil imidlertid få langt større virkninger, da dette

innebærer bygging av en 132 kV luftledning fra Lånefjorden til Høgsvatnet.

Overføringen av Isvotni til nabovassdraget vil ha små og lokale virkninger for

landskap og friluftsliv. Tiltaket vil føre til en ytterligere oppsplitting av det i dag

sammenhengende store inngrepsfrie området, da sone 2 områder blir redusert med

10 km 2 .

Kulturminner

Det foreligger relativt få funn av kulturminner i tiltaksområdene og ingen automatisk

fredede kulturminner er registrert her. Flere av de lavereliggende tiltaksområdene

ved eksisterende bebyggelse har imidlertid potensial for funn av automatiske fredete

kulturminner. Dette gjelder også området ved det høyereliggende Isvotni, som er

vurdert som interessant.

Det er marginale forskjeller på utbyggingsalternativene i forhold til virkninger for

kulturminner. Konsekvensene for kjente kulturminner og kulturmiljø er stort sett

ubetydelige, uavhengig av utbyggingsalternativ. Før planene realiseres, vil det likevel

være behov for en gjennomgang av noen av områdene for å sikre at hittil ukjente

kulturminner ikke blir berørt av planene.

Landbruk

En utbygging av Eiriksdal kraftverk vil stort sett berøre lokale landbruksinteresser.

Fire bruk på Dale i Høyanger blir berørt av planene i Dalsdalen, mens

tiltaksområdene i fjellet inngår i beiteområder for minst tre ulike besetninger av sau.

Anleggsaktivitet kan gi midlertidige forstyrrelser for husdyr. Utbyggingen forventes

ikke å få negative virkninger for framtidige inntekter fra jakt og fiske.

En utbygging av Lånefjord kraftverk vil også ha meget begrensede virkninger for

landbruket. Planene tilsier at to bruk på Bolstad blir berørt.

En realisering av linja over fjellet vil kunne medføre at mindre arealer med drivverdig

skog blir båndlagt. Luftledningen vil berøre beiteområder for sau, men linja i seg selv

forventes ikke å ha negative virkninger for beitedyrene

En overføring av Isvotni vil ha meget begrensede virkninger for landbruket. Tiltaket

forventes ikke å få negative virkninger for beitedyr i fjellet. For et av brukene i

Lånedalen benyttes Kråkeelvi som vannkilde for en kraftstasjon og til jordvanning. Da


12

vannføringen blir redusert med ca. 30 % ved inntakspunktet, som en følge av

overføringen, kan det ikke utelukkes driftsproblemer i perioder med liten avrenning.

Dette vil kunne få negative konsekvenser for bruket.

Næringsliv og sysselsetting

Opprustning og utvidelse av Høyangeranleggene er et stort investerings -prosjekt

som vil gi verdifulle vare- og tjenesteleveranser både til norsk næringsliv som helhet,

til næringslivet regionalt i Sogn og Fjordane og lokalt i Høyanger og Balestrand.

Dette vil i sin tur gi sysselsettingsvirkninger på nasjonalt, regionalt og lokalt nivå.

Sysselsettingsmessige virkninger

Beregningene viser nasjonale sysselsettingseffekter på rundt 500 - 700 årsverk,

fordelt over fire år i perioden 2006 – 2009. Rundt to tredjedeler av dette er økt

sysselsetting i leverandør- og underleverandørbedrifter til anlegget, med hovedvekt

innenfor bygg og anlegg og industri. Resten er virkninger av de ansattes forbruk.

På regionalt nivå i Sogn og Fjordane gir beregningene rundt 160 til 170 årsverk,

fordelt over fire år i perioden 2006 – 2009. Vel 100 årsverk er her direkte og indirekte

sysselsettingseffekter i leverandør og underleverandørbedrifter, særlig innen bygg og

anlegg, mens resten er konsumvirkninger. I driftsfasen ventes bare marginale

virkninger av det nye kraftverket. Opprustningsprosjektet trygger imidlertid de 16

årsverkene som i dag brukes til å drive Høyangeranleggene og kan videre gi

kommunene noe økte skatteinntekter.

Reiseliv og turisme

Da det verken er reiselivsaktiviteter eller planer om slike i Eiriksdalen, i Lånefjorden

eller oppe på fjellet, finner en heller ikke negative konsekvenser av betydning for

turisme og reiseliv i noen av utbyggingsalternativene. Kraftutbyggingen i seg selv

åpner imidlertid for enkelte interessante muligheter.

FORESLÅTTE AVBØTENDE TILTAK

Forurensning fra anleggsaktiviteter kan forebygges gjennom god planlegging samt

oppfølging av driften.

Avbøtende tiltak i forhold til støyforurensning bør innarbeides i miljøoppfølgings -

programmet (MOP). Aktuelle tiltak vil bl.a. være styring av anleggsaktiviteten og

lokale støyskjermingstiltak.

Fra fiskebiologisk hold fremheves at en langsom nedkjøring av vannføringen

gjennom kraftverket, og fastsettelse av en høyere minstevannføring fra gytetiden til

klekking av eggene om våren, vil være det mest virkningsfulle tiltaket for fisken. I

tillegg foreslås det etablert en forbislippingsmulighet som aktiviseres ved driftsstans

og som gir en vannføring som er tilstrekkelig til å unngå stranding.

Ved deponeringer av masser ved Bolstad vil det være nødvendig å tilpasse planene i

forhold til gamle naust. Tilsvarende foreslås det at forøvrig deponiet ved K2 gis en

tilpasning som ivaretar hensynet til kulturlandskapet på Rindeholmen.



13

14

2 INNLEDNING OG BEGRUNNELSE FOR TILTAKET

2.1 KORT OM UTBYGGER

Statkraft Energi AS står som søker av konsesjon for Eiriksdal/Lånefjord kraftverk.

Selskapet er 100 % eid av Statkraft AS.

Statkraft er Norges største produsent av elektrisk kraft og konsernet disponerer kraft

fra 139 kraftverk i Norge. Konsernet har en samlet årlig kraftproduksjon på

42 TWh og er den nest største produsent av fornybar energi i Europa. Det har ca

2000 ansatte, inklusive de 100% eide selskapene Skagerak Energi og Trondheim

Energiverk. Statkraft har også eierandeler i de norske kraftselskapene Agder Energi,

BKK og Fjordkraft. Konsernet hadde i 2004 en omsetning på NOK 11,3 milliarder og

er Norges største landbaserte skatteyter. Hovedkontoret ligger på Lilleaker i Oslo.

Statkraft legger et langsiktig perspektiv til grunn for all virksomhet for å sikre gode

økonomiske resultater, bevare miljøet og gi energi til kommende generasjoner. For

Statkraft er det viktig til en hver tid å søke å utnytte de ressursene som disponeres

på en optimal måte, både med hensyn til økonomi og miljø.

2.2 BEGRUNNELSE FOR TILTAKET

Statkraft har utarbeidet planer med sikte på å utnytte en større del av det

energipotensialet som finnes i allerede regulerte og overførte vassdrag i Høyanger

og Balestrand kommuner (inkludert nedbørfelt overført fra Gaular kommune).

Høyangeranleggene omfatter i dag fire kraftverk. To av kraftverkene, K5A og K5B, er

ferdig rehabilitert, mens de øvrige verkene K2, K3 og K4 må gjennom tilsvarende

prosess i løpet av de kommende år.

Det foreligger videre et pålegg fra NVE om utskifting av et smisveist rør ved K2 innen

2009.

Flere steder i reguleringsområdet er det observert til dels store flomtap. Dette skyldes

en rekke flaskehalser i overføringssystemene, trange installasjoner i kraftstasjonene

(høy brukstid), kombinert med økende avrenning fra nedbørfeltet de senere årene.

En utbyggingsløsning med et nytt Eiriksdal eller Lånefjord kraftverk vil gi nødvendig

avlastning for eksisterende anlegg og føre til økt kraftproduksjon.

Statkraft ser på prosjektet som et typisk opprustnings- og utvidelsesprosjekt (O&U). I

dette tilfellet synes et nytt kraftverk, basert på eksisterende reguleringsmagasiner, å

gi den mest optimale løsningen. Realisering av denne typen prosjekter er i

overensstemmelse med Statkraft sin visjon om å være ledende i Europa innen

miljøvennlig energi.



15

16

3 EKSISTERENDE KRAFTVERK OG REGULERINGER

Se vedlegg 3.

Vassdragene som er berørt av Høyangeranleggene, ligger i kommunene Gaular,

Høyanger og Balestrand i Sogn og Fjordane fylke. Siden det første kraftverket ble

bygget i 1918, er reguleringsområdet blitt trinnvis utvidet til dagens fire kraftverk.

Totalproduksjonen i et middelår er på ca. 945 GWh (hydrologisk periode 1971-2000).

Tabell 3.1 Hoveddata for eksisterende kraftverk, hydrologisk periode 1971-2000

Kraftverk Enhet K2 K3 K4 K5A K5B Sum

Nedbørfelt km 2 73,7 72,4 24,2 208,4 20,1 228,5

Midl. spesifikk avrenning l/s/km 2 99,5 99,7 108,2 102,6 106,1 102,9

Midlere tilsig * m 3 /s 7,33 7,22 2,62 19,42 2,13 23,52

Midlere tilsig * Mm 3 /år 231,2 227,7 82,6 612,5 67,3 741,7

Magasin Volum Mm 3 62,9 62,3 24,8 228,4 25,7 253,5

Prosent % 27,2 27,4 30,0 37,2 38,2 34,2

Maksimal driftsvannf. ved

midlere netto fallhøyde

m 3 /s 6,3 6,6 2,8 19,4 2,9

Fallhøyde, midlere netto m 472 63 82 573 710

Energiekvivalent, midlere kWh/m 3 1,100 0,154 0,200 1,396 1,686

Produksjonspotensialet i

kraftverkene (teoretisk)

GWh/år 95 25 13 710 111 1088,1

Produksjon, vinter GWh/år 25,4 13,1 6,6 411,6 61,5 518,2

middel, sommer GWh/år 70,2 12,6 6,4 291,2 47,1 427,5

1971-2000 sum GWh/år 95,6 25,7 13,0 702,8 108,6 945,5

Brukstid middelår h 3720 7139 6500 7516 6314 6660

Nominell effekt MW 25,7 3,6 2,0 93,5 17,2 142

* Bare en del av tilsiget til K2 benyttes i K2. En stor andel overføres til K5.

3.1 KRAFTVERK K2

K2 ble satt i drift i 1938. K2 utnytter fallet fra inntaksmagasinet i Roesvatnet til utløp i

Gautingsdalen ved Ekrene. Fra inntaket i Roesvatnet er det en ca. 2060 m lang

tilløpstunnel. Videre ned til kraftverket ligger to tilløpsrør i stål i dagen, hvorav det ene

er smisveist fra 1938 og det andre fra 1958. Rørgaten er ca. 1150 m lang. K2 har en

maksimal turbinytelse på 25,7 MW ved en vannføring på 6,3 m 3 /s. Det er krav om

utskifting av det smisveiste røret.

Det er i dag krav til miljøbasert vannføring i Daleelva nedstrøms K2. I manøvreringsreglementet

står det i §2:

”Det skal ved manøvreringen has for øye at vassdragenes naturlige flomvassføringer

ikke forøkes. I kraftverk K2 skal vassføringen ikke være under 5 m 3 /s i tiden 1. juni –

15. september. I tiden 16. september – 31. mai skal vassføringen på samme sted

ikke være under 0,7 m 3 /s. For øvrig kan vannslippingen foregå etter kraftverkenes

behov.”


17

Dagens minstevannføringskrav i Daleelva medfører altså at følgende vannføring,

tilsvarende en årlig produksjon på 68 GWh, må gå gjennom kraftverket:

Perioden 1. juni – 15. september:

Perioden 16. september – 31. mai:

5,0 m 3 /s som utgjør 46,2 mill m 3 /år

0,7 m 3 /s som utgjør 15,6 mill m 3 /år

Resten av tilsiget til Roesvatnet kan i prinsippet overføres til Bergsvatnet gjennom

Gautingsdalstunnelen og nyttes i K5A. På grunn av kapasitetsbegrensning i tunnelen

og K5A må imidlertid mye av tilsiget benyttes i K2, slik at den virkelige produksjonen

her er vesentlig høyere, i størrelsesorden 110-120 GWh/år.

Fig 3.1

K2 med rørgate. Det smisveiste røret til venstre er pålagt skiftet ut av

NVE.


K3 utnytter fallet fra Høgsvatnet til Roesvatnet og ble satt i drift i 1956. Kraftverket

har turbinytelse på 3,6 MW ved en vannføring på 6,6 m 3 /s. I dag går alt vann fra

feltene i Eiriksdalen/Langedalen enten gjennom K3 eller som overløp fra Høgsvatnet

ned til Roesvatnet.


K4 utnytter fallet fra Norddalsvatnet til Makkoren og ble satt i drift i 1958. Kraftverket

har turbinytelse på 2,0 MW ved en vannføring på 2,8 m 3 /s. Kraftverket planlegges

rehabilitert eller erstattet med et nytt.


18


K5 omfatter i samme stasjonshall de to kraftverkene K5A som utnytter fallet fra

Bergsvatnet, og K5B som utnytter fallet fra Nedre Breiddalsvatnet. K5A ble satt i drift

i 1965 med en turbinytelse på 32 MW. K5A ble utvidet i 1979 med et nytt aggregat

med en turbinytelse på 62 MW. Samlet slukevne er 19,4 m 3 /s.

K5B ble satt i drift i 1977 med en turbinytelse på 17,2 MW ved en vannføring på

2,9 m 3 /s.

K5 er nå ferdig opprustet/rehabilitert med utskifting av kontrollanlegg, løpehjul og

deler av tilløpsrørene.

3.5 OVERFØRINGER TIL ULDALSVATNET/BERGSVATNET

Uldalsvatnet/Bergsvatnet, som er inntaksmagasin for K5A, får tilført vann fra to

overføringstunneler. Begge overføringene, fra Fossvatnet/Monsdalsvatnet og

Gautingsdalstunnelen, har relativt liten kapasitet. Tidvis er det store overløp i

Avlangevatnet, Roesvatnet og i Bergsvatnet/Uldalsvatnet. Dette betyr tapt

produksjon både pga. flomtapet og pga. at fallhøyden i K2 er lavere enn fallhøyden i

K5A.

Vann fra Uldalsvatnet overføres til Bergsvatnet via en tunnel og en kanal. Den

samlede overføringskapasiteten er imidlertid også her for liten, slik at det ofte er

6 - 7 m høydeforskjell mellom de to vatna.

3.6 SIPLO PUMPE

I tillegg til kraftverkene finnes pumpestasjonen Siplo-P. Etter at Gautingsdalstunnelen

ble etablert, er driftstiden for pumpene sterkt redusert, og de siste årene har

pumpene ikke vært i drift.

3.7 KRAFTLINJER

Det går i dag en 132 kV kraftlinje gjennom Stølsdalen og Langedalen. Fra K4 er det

bygget en 12 kV linje som går via K3 til K2 og videre ned til K5. I koblingsstasjonen

ved K5 er Høyangeranleggene tilknyttet sentralnettet.

3.8 HYDROLOGI

3.8.1 Vannmerker og delfelt

Det finnes ingen observasjoner av uregulert vannføring innen utbyggingsområdet.

Tilsigsseriene fra de hydrologiske målestasjonene 83.6 Byttevatn og 80.4 Ullebøelv

er benyttet som beste tilnærming. Byttevatn ligger nordøst for feltene som drenerer til

Eiriksdalen, og Ullebøelv er et lite felt som ligger vest for Høyanger. Delfeltene er vist

i vedlegg 4; Oversiktskart – dagens situasjon. De er korrelert til de to vannmerkene i

henhold til tabell i vedlegg 5a. En måledam nedstrøms K2 er under planlegging og

plasseringen av denne er under drøfting med NVE.


19

Tabell 3.2

Data for vannmerkene

Vannmerke Periode Areal

(km 2 )

Sp. avløp

(l/s/km 2 )

Årsmiddel

(m 3 /s)

Årsavløp

(mill m 3 )

83.6 Byttevatn 1931-2003 104 95,8 9,96 314,1

80.4 Ullebøelv 1930-2003 8,57 91,6 0,785 24,8

3.8.2 Nedbørfelt og tilsig

Feltstørrelsene er beregnet elektronisk, og midlere tilsig er beregnet med basis i

NVEs isohydatkart for perioden 1961-1990 med en gridcelle på 100 m.

Beregnet tilsig er sammenlignet med registrert produksjon og vanntap i perioden

1989-2003. Sammenligningen gir en relativt god korrelasjon mellom beregnet og

observert tilsig.

Det observerte tilsiget er imidlertid ca. 5 % større enn det beregnede for perioden. I

henhold til informasjon fra driftspersonell i Høyanger er det observerte flomtapet

undervurdert, da en del flomtap ikke er med i registreringen.

Basert på produksjonstallene for perioden 1988 - 2000 og observasjoner av flomtap

er tilsiget oppjustert med 2 % for feltene 1-11, 8 % for feltene 12-35 og 5 % for

feltene 37-39 i forhold til de verdier isohydatkartet gir. I middel utgjør dette en økning

på 5,6 %.

3.8.3 Nedbørfelt og magasiner

I tabellen i vedlegg 5b vises feltareal, spesifikt avløp og midlere avløp for delfeltene

basert på NVEs isohydatkart, men oppjustert som beskrevet i foregående avsnitt, og

videre justert til perioden 1971-2000 i henhold til avrenningen for de respektive

vannmerkene. Tilsiget for hvert kraftverk er vist. Likeledes er angitt magasinene i

reguleringsområdet og data for disse. Magasiner og felt er vist i vedlegg 4.

Fig. 3.2 Høgsvatnet. Fremtidig inntaksmagasin for Eiriksdal eller Lånefjord kraftverk


20

3.9 EKSISTERENDE KONSESJONER

Statkraft har stetsevarende konsesjon for regulering av Høyangervassdragene, gitt

ved kongelig resolusjon 9. november 2001. Konsesjonen omfatter følgende:

3.9.1 Reguleringer

Reguleringsgrenser

Øvre kote Nedre kote Oppdemning Senkning Reguleringshøyde

Magasin

moh moh m m

m

Uldalsvatnet 597,60 575,60 5,00 17,0 22,00

Bergsvatnet 597,35 568,74 29,69 - 28,61

Vassdalsvatnet 683,30 673,70 6,00 3,60 9,60

Siploelv 524,00 520,00 6,00 - 4,00

Ø. Breiddalsvatnet 799,30 771,50 5,59 22,21 27,80

N. Breiddalsvatnet 735,50 721,55 3,13 10,81 13,95

Roesvatnet 627,20 623,50 0 3,70 3,70

Høgsvatnet 694,00 687,00 6,10 0,90 7,00

Norddalsvatnet 804,00 777,00 11,45 15,55 27,00

N.Gruvlebotnvatnet 811,00 796,50 2,50 12,00 14,50

Ø.Gruvlebotnvatnet 872,00 834,00 7,60 30,40 38,00

Kaldosvatnet 714,00 703,30 3,80 6,90 10,70

Stølsvatnet 771,00 739,00 5,80 26,20 32,00

Hardbakkevatnet 830,60 785,25 14,0 31,35 45,35

Langevatnet 611,50 607,00 3,00 1,50 4,50

3.9.2 Overføringer

Avløpene fra følgende nedbørfelt overføres via tunneler til Bergsvatnet

(se vedlegg 4):

Sæbotn 3,4 km 2

Roesvatnet 74,4 km 2

Gautingsdalen (med Kringletevatn, Langevatn og Holmevasselv) 29,7 km 2

Tverrelvane: Vassoelv, Botnelv, Ekreelv, Vårstølelv og Grøvla 13,8 km 2

Siplo (Vassdalen/Smådalen) 3,8 km 2

Avløpet fra Siplos restfelt (1,5 km 2 ) ved kote 518,0 føres inn i driftstunnelen for K5.

Krekjavatnet og Langevatn i Kråkevassdraget (2,5 km 2 ) føres til

Uldalsvatnet/Bergsvatnet.

Det bemerkes at arealene, som er oppgitt i konsesjonen, avviker noe fra tallene som

presenteres for øvrig i søknaden. Dette kommer av at arealene oppgitt i søknaden er

basert på nye kart og beregnet elektronisk.



21

22

4 UTBYGGINGSPLANENE

Et oversiktskart over utbyggingsområde er vist i vedlegg 6.

Kraftverkene i Høyanger har høye brukstider og det er en rekke flaskehalser i

overføringssystemene. Kombinert med økende tilsig de senere 10-årene gir dette

betydelige vanntap, i perioden 1971-2000 beregnet til 13,5%.

Produksjonssimuleringer viser at ved å nytte vann som drenerer til Eiriksdalen i et

nytt kraftverk, slik at dette vannet ikke er avhengig av å bli overført til Bergsvatnet via

Gautingsdalstunnelen, reduseres flomtapet i alle deler av reguleringsområdet.

Kraftverkene K2, K3 og K4 er nedslitt og står overfor store rehabiliteringsarbeider

med tilsvarende store kostnader.

4.1 ALTERNATIVE UTBYGGINGSLØSNINGER

Følgende alternativ er vurdert:

1. Rehabilitering av K2 og K3 .

2. Bygging av nytt Eiriksdal kraftverk med inntak i Høgsvatnet og utløp i Daleelva

på ca. kote 122,5 med og uten overføring av Isvotni. Nedlegging av K2 og K3.

Bygging av nettilknytning for Eiriksdal kraftverk.

3. Bygging av nytt Lånefjord kraftverk med inntak i Høgsvatnet og utløp i

Lånefjorden med og uten overføring av Isvotni. Rehabilitering av eksisterende

K2 og K3. Bygging av nettilknytning for Lånefjord kraftverk.

4. Bygging av nytt Randen kraftverk med inntak i Høgsvatnet og utløp i Daleelva

på ca. kote 122,5. Nedlegging av K2 og K3. Bygging av nettilknytning for

Randen kraftverk.

5. Bygging av nytt Lånefjord kraftverk med inntak i Høgsvatnet og utløp i

Lånefjorden. Bygging av nytt Ekrene kraftverk med inntak i

Gautingsdalstunnelen. Nedlegging av K2 og K3. Bygging av nettilknytning for

Lånefjord kraftverk.

6. Bygging av nytt Eiriksdal 1+2 kraftverk med felles stasjonshall og tilløp, og

inntak i Høgsvatnet. Utløp både ved K2 (på ca. kote 130) og i

Høyangerfjorden. Nedlegging av K2 og K3. Bygging av nettilknytning for

Eiriksdal 1+2 kraftverk.

Alternativ 4, 5 og 6 er ikke aktuelle pga. tekniske og økonomiske forhold. Denne

søknaden omhandler derfor alternativ 1, 2 og 3. For de to siste alternativene er det

gitt unntak for behandling i Samlet Plan og kan konsesjonssøkes, mens alternativ 1

ikke krever noen søknad.

Det såkalte 0- alternativet er også omtalt. Dette innebærer at dagens situasjon

opprettholdes.


23

4.2 ALTERNATIV 2 - EIRIKSDAL KRAFTVERK

Se vedleggene 6, 7 og 8.

Hoveddata for Høyangeranleggene med Eiriksdal kraftverk er vist i tabell 4.1 på

neste side.

Eiriksdal kraftverk er tenkt plassert inne i fjellet på sørsiden av Eiriksdalen.

Kraftverket får adkomst via en ca. 1800 m lang tunnel som får påhugg like ved

fiskeoppdrettsanlegget. Det blir et enkelt portalbygg ved tunnelåpningen.

Ett eller to aggregat med maksimal total turbinytelse i området 60 – 80 MW

installeres. Maksimal vannføring gjennom kraftverket blir i området 12 – 16 m 3 /s.

Et separat tappearrangement bygges for å sikre minstevannføring i Daleelva ved

stans i kraftverket.

Inntaksmagasinet blir Høgsvatnet (se vedlegg 16) og kraftverket vil ha utløp til

Daleelva like nedstrøms K2. Høgsvatnet har reguleringsgrensene HRV 694 og LRV

687 m.o.h. Isvotni forutsettes overført til Stølsvatnet. Isvotni har et nedbørfelt på 1,91

km 2 og et midlere årlig tilsig på 5,6 mill m 3 .

Vannveien for Eiriksdal kraftverk vil bestå av inntaket i Høgsvatnet, et ca. 2230 m

langt tunnelsystem fram til kraftverket, og en ca. 1800 m lang utløpstunnel. Denne

avsluttes i en ca. 80 m lang kanal fram til Daleelva.

Ved Høgsvatnet bygges et lukehus, og en traktorveg bygges fram til dette. Det blir

også et tverrslag like ovenfor vegkrysset ned til K3.

Bygging av Eiriksdal kraftverk vil medføre nedleggelse av K2 og K3. Dagens

minstevannføringskrav i Daleelva forutsettes opprettholdt.

I produksjonsberegningene er det forutsatt et nytt K4 med doblet slukeevne i forhold

til dagens kraftverk. Tilsiget til Roesvatnet (3,6 mill m 3 /år) tas inn på

Gautingsdalstunnelen. Flomtap fra Høgsvatnet drenerer til Roesvatnet og vil fortsatt

kunne overføres til Bergsvatnet.

4.2.1 Tilsig og magasiner

Se vedlegg 4; Oversiktskart – dagens situasjon (nedbørfeltene).

I tabellen i vedlegg 5c vises feltareal, spesifikt avløp og midlere avløp for delfeltene

basert på NVEs isohydatkart, men oppjustert som beskrevet i kap. 3.8 og med

referanse til de forskjellige kraftverk. Likeledes er angitt magasinene i

reguleringsområdet og data for disse.

4.2.2 Overføring av Isvotni

Se vedlegg 6.

Isvotni er planlagt overført til Stølsvatnet via en ca. 300 m lang mikrotunnel. Det

bygges en liten terskel ved utløpet av vatnet og et inntaksarrangement med terskel

på østsiden foran tunnelåpningen. Det foreslås at utløpsterskelen legges kun 20 cm

over normalvannstand og at inntaksterskelen legges ca. 20 cm under

normalvannstand. Normalvannstanden og vannstandsvariasjonene vil da bli

tilnærmet likt dagens forhold.


24

Isvotni representerer en produksjon på ca. 7,5 GWh/år i Eiriksdal kraftverk, og

kostnaden ved tiltaket er beregnet til 6,7 mill. kr.

Tabell 4.1

Hoveddata for Høyangeranleggene med Eiriksdal kraftverk

Enhet K4 Eiriksdal K5A K5B Sum

1.0 Tillsigsdata

Nedbørfelt km 2 24,2 74,3 136,0 20,1 230,4

Midlere tilsig (1971-2000) m 3 /s 2,62 7,40 14,20 2,10 23,70

Midlere tilsig (1971-2000) mill. m 3 /år 82,6 233,2 447,1 67,3 747,7

Sum magasin mill. m 3 24,8 62,3 165,5 25,7 253,5

Magasinprosent

1)

% 30,0 26,7 37,0 38,4 33,9

2.0 Stasjonsdata

Midlere netto fallhøyde m 563,4

Midlere energiekvivalent kWh/m 3 0,211 1,385 1,407 1,686

Maks ytelse ved midlere netto

fallhøyde 3) MW 4,2 64,5 95,8 17,2 181,7

Antall aggregat stk. 2 1 3 1

Maks. slukeevne ved midlere

netto fallhøyde

m 3 /s 5,6 13,0 19,4 2,9

Brukstid 2) timer 3953 4707 6523 6314 5775

3.0 Produksjon (1971-2000)

Potensial GWh/år 17,4 323,0 629,1 113,5 1083,1

Beregnet GWh/år 17,0 304,8 619,0 108,6 1049,4

4.0 Utbyggingskostnad

Utbyggingskostnad

(inkl. 6 % p.a. rente)

mill. kr. 334

Byggetid år 3

1. Magasinprosent er magasinvolum dividert med midlere årlig tilsig x 100.

2. Brukstid er årsproduksjon dividert med installert turbineffekt.

3. I simuleringene er det forutsatt at installert turbineffekt i Eiriksdal kraftverk er 64,5 MW og

4,2 MW i K4.

4.2.3 Arbeidssteder og riggområder

Det skilles mellom hovedarbeidssteder og mindre arbeidssteder. Det er kun

kraftverksområdet (Ekrene) som betraktes som hovedarbeidssted, men det må

etableres et mindre arbeidssted ved Roesvatnet/Høgsvatnet for driving av øvre del

av tilløpssystemet og ved Isvotni for boring av mikrotunnelen og arbeidet med

inntaket og utløpsterskelen.

Kraftverksområdet

(Se vedlegg 9).

Det vil bli etablert et riggområde på Ekrene og ved K2 med nødvendige funksjoner

for driften av anleggsarbeidene. Riggen vil i mange henseende også betjene

aktiviteten ved Høgsvatnet og Isvotni.

Riggområdene er planlagt ut fra at arbeidsstedene i stor grad skal være selvstendige

med hensyn til administrasjon, drift, vedlikehold, innkvartering, osv. Det vil også være

aktuelt å leie hus og hotellværelser i Høyanger for innkvartering. Riggområder og

fasiliteter må etableres og vedlikeholdes i samsvar med de lov- og avtalemessige

krav som myndigheter og arbeidstakerorganisasjoner stiller. Nedrigging og


25

landskapspleie ved avslutning av arbeidene utføres i henhold til krav fra myndigheter

og utbygger.

Typiske funksjoner innen et hovedarbeidssted er:

Verksted

Lager

Betongblanderi

Ventilasjonsanlegg

Anleggskontor

Hvilebuer

Slam- og oljeavskilleranlegg

Drikkevannsforsyning

Rense- og avløpsanlegg

Parkeringsplass

Landingsplass for helikopter

Brakkerigg for innkvartering

Det blir også bygging av korte adkomstveier innen riggområdene. Tilriggingen

forutsettes holdt innenfor de områder som er vist på arealdisponeringsplanen.

Riggene vil kreve i størrelsesorden 10-15 daa. Områdene som er avmerket på

arealdisponeringsplanene er vesentlig større for å oppnå en viss frihetsgrad for den

endelige anleggsplanleggingen.

Høgsvatnet og Isvotni (Se vedlegg 10 og 11)

Arbeidsstedet ved Høgsvatnet/Roesvatnet vil bli etablert for tunnel- og sjaktdriving

samt bygging av lukehus. Adkomst blir med trallebanen og videre biltransport mellom

topp trallebane og Høgsvatnet. I tillegg vil det bli utstrakt bruk av helikopter.

Arbeidsstedet ved Isvotni er nødvendig for boring av ca. 300 m mikrotunnel og for

bygging av tunnelinntaket og en terskel ved utløpet. Adkomst til arbeidsstedet blir

med helikopter.

Tipper og kanalisering

Fra kraftverksområdet drives adkomsttunnel, kraftstasjonshall, utløpstunnel,

hjelpetunneler, samt nedre del av tilløpssystemet etc.

Fra Høgsvatnet drives tverrslag, del av tilløpstunnel og lukesjakt.

Utlagt i tipp blir volumet på massene:

Tabell 4.2

Tippmasser

Drivemetode Sprengmasser m 3 TBM -masser m 3

Sprengstein ved K2 254000 -

Boret masse ved K2 - 5300

Sprengstein ved Høgsvatnet 24000 -

(Botnen/Roesvatnet)

Boret masse ved Isvotni 700

For å kunne plassere masser på tippområdet ved K2, som er planlagt mellom

Eiriksdalselva og Daleelva der skytebanene ligger, må Eiriksdalselva ledes i en kanal

over til Daleelva. Tippen tilpasses terrenget og vil bli tilsådd. Fotomontasjen i

vedlegg 20 viser arealet før og etter at tippmassene er plassert.


26

Endelig utforming forutsettes gjort i samarbeid med NVEs forbygningsavdeling og

landskapsarkitekt. Det er forutsatt reetablering av skytebanene i samarbeid med det

lokale skytterlaget. Det vil også bli vurdert alternativ bruk og plassering av massene i

samråd med kommunen og grunneiere. Kanalen plastres med stor stein slik at den

tåler dimensjonerende flommer. Elvestrekningen mellom kanalen og eksisterende

samløp mellom de to elvene sikres mot erosjon, og om nødvendig vil elveløpet bli

noe utvidet.

Massene som tas ut gjennom tverrslaget ved Høgsvatnet, er tenkt plassert ved

Botnen og/eller ved Roesvatnet nær K3 samt brukt til vegformål på fjellet.

Massene som tas ut i forbindelse med mikrotunnelen nedenfor Isvotni, plasseres like

ved påhugget der.

4.2.4 Adkomstveier

Adkomst til påhugget for utløpstunnelen, adkomsttunnelen og tippområdet

Påhuggene for adkomsttunnelen og utløpstunnelen er tenkt like sør for

fiskeoppdrettsanlegget. Adkomst dit forutsettes etablert over eksisterende bro ved

K2. Broen må gjøres bredere og forsterkes. Adkomsten til deler av tippområdet må

krysse kanalen for omlegging av Eiriksdalselva. I anleggsperioden er denne tenkt

utført som en såkalt ”Irish crossing”. Avhengig av kanalplassering og tipputforming

kan det bli nødvendig å bygge en bro, som dimensjoneres til å tåle en liten lastebil,

over kanalen for permanent adkomst.

Adkomst til tverrslaget og lukehuset ved Høgsvatnet

Fra eksisterende vei mellom Roesvatnet og Høgsvatnet etableres påhugg for

tverrslaget til tilløpstunnelen. En traktorvei bygges fram til lukehuset ved Høgsvatnet.

4.2.5 Vurdering av vegtunnel fra Ekrene til Botnen

Se vedlegg 22; Notat om vegtunnel fra Ekrene til Botnen ved Roesvatnet.

I uttalelser til meldingen er det fra en rekke hold vært ytret ønske om vegforbindelse

fra Ekrene og opp på fjellet.

I vedlagte notat er vegtunnelen forutsatt å ha påhogg (inngang) nær K2 og ende ved

Botnen (”Tippmyra”). Med en jevn stigning på 1:8,5 blir tunnellengden ca. 4000 m

lang. Med et tunneltverrsnitt på 30 m 2 og med møtenisjer for hver 250 m må

anslagsvis 210000 m 3 masse tas ut og plasseres i tipp. Det er imidlertid ikke funnet

noen løsning for lokalisering av tippmassene.

Prosjektet er kostnadsregnet til minst 50 mill kr. I tillegg kommer kostnader ved

eventuell asfaltering av vegbane, belysning og sikkerhetstiltak.

Byggetiden på tunnelen blir så lang at Statkraft i praksis vil ha begrenset nytte av den

i forbindelse med bygging av Eiriksdal kraftverk. Med opprustede eller nye anlegg

oppe på fjellet vil nytteverdien av vegtunnelen med tanke på sparte driftskostnader

for kraftverkene være beskjeden.

Statkrafts konklusjon er at det ikke er økonomisk forsvarlig å bygge en vegtunnel til

fjells. Trallebanen, som nå nylig er rustet opp, vil bli beholdt i overskuelig fremtid.


27

4.2.6 Produksjon ved Eiriksdal kraftverk

Simuleringsprogrammet VANSIMTAP er benyttet til produksjonsberegningene som

er utført ved bruk av tilsigsserie for perioden 1971-2000 og 7-døgnsmidler.

Tilsigsseriene er beregnet som beskrevet i kap. 3.8. Overføringen av Isvotni gir ca.

7,5 GWh/år.

Tabell 4.3

Produksjonen i Høyangeranleggene etter utbygging av Eiriksdal

kraftverk [ GWh/år 1971-2000]

Totalt K5A K5B Eiriksdal K4

Årsproduksjon 1049,4 619 108,6 304,8 17,0

Sommer 489,3 280 47,1 154 8,2

Vinter 561,1 340 61,5 150,8 8,8

(Produksjonstallene inkluderer 4 GWh/år produksjonsøkning i K4 pga. forutsetningen om at K4 skal

erstattes av et nytt kraftverk).

4.2.7 Byggetid

Forslaget til framdriftsplan gir en byggetid for Eiriksdal kraftverk på ca. 3 år. På grunn

av den lange adkomsttunnelen kommer sannsynligvis byggingen av selve

kraftstasjonshallen på ”kritisk linje” i prosjektet.

Aktivitet 2005 2006 2007 2008 2009 2008

Høringsrunde

Behandling av

søknad hos NVE

Behandling i OED

Detaljplaner

Anleggsarbeid

4.2.8 Kostnadsoverslag for Eiriksdal kraftverk

Samlet utbyggingskostnad er kalkulert til ca. 334 mill. kr. inklusive 6% renter i

byggetiden. Med to aggregat er kostnadene kalkulert til ca. 353 mill. kr. inklusive

renter i byggetiden. Overføringen av Isvotni utgjør 6,7 mill. kr. av byggekostnadene.

I tabell 4.4 på neste side er dette spesifisert.


28

Tabell 4.4

Spesifisert kostnadsoverslag

Eiriksdal, 1 aggregat År 1 År 2 År 3

Bygg 159 011 050 63 604 420 63 604 420 31 802 210

Maskin 37 720 000 11 316 000 15 088 000 11 316 000

Elektro 73 250 000 14 650 000 36 625 000 21 975 000

Byggherrekostnader 34 059 688 11 920 891 11 920 891 10 217 906

Avrunding -40 738 -12 221 -16 295 -12 221

Sum ekskl. renter 304 000 000 101 479 089 127 222 016 75 298 895

Renter (6%) 29 901 420 3 044 373 10 088 068 16 768 980

Sum inkl. renter 333 901 420 104 523 462 137 310 084 92 067 875

4.3 ALTERNATIV 3 - LÅNEFJORD KRAFTVERK

Se vedleggene 6, 13 og 14.

Alternativet innbefatter opprusting av K2 og K3. Hoveddata for Høyangeranleggene

med Lånefjord kraftverk er vist i tabell 4.5 under.

Tabell 4.5

Hoveddata for Høyangeranleggene med Lånefjord kraftverk

Enhet K4 5) Lånefjord K3 K2 K5A K5B Sum

1.0 Tilsigsdata

Nedbørfelt km 2 24,2 74,3 74,3 75,6 101,2 20,1 230,4

Midlere tilsig (1971-2000) m 3 /s 2,62 7,40 7,52 7,52 14,06 2,13 23,71

Midlere tilsig (1971-2000) 1) mill

m 3 /år

75,5 233,2 233,2 236,8 443,5 67,3 747,7

2) 3) mill

Nyttbart tilsig (1971-2000)

m 3 /år

82,6 175,1 58,2 61,8 443,5 67,3

Sum magasin mill m 3 24,8 62,3 62,3 62,9 164,9 25,7 253,5

Magasinprosent

4)

% 30,0 26,7 26,7 26,8 37,2 38,2 33,9

2.0 Stasjonsdata

Midlere netto fallhøyde m 686,2

Midlere energiekvivalent kWh/m 3 0,205 1,682 0,150 1,133 1,406 1,686

Maks ytelse ved midlere netto

fallhøyde 6) MW 4,2 60,5 3,6 25,7 95,8 17,2 207

Antall aggregat stk 2 1 1 2 3 1

Maks. slukeevne ved midlere

netto fallhøyde

m 3 /s 5,6 10 6,7 6,3 19,4 2,9

Brukstid 5) timer 3860 4544 2750 3031 6391 6314 5282

3.0 Produksjon (1971-2000)

Potensialet GWh/år 16,9 294,4 8,7 70,0 623,6 113,5 1127,2

Beregnet GWh/år 16,6 274,9 9,9 77,9 605,4 108,6 1093,3

4.0 Utbyggingskostnad

Utbyggingskostnad (inkl. 6 %

p.a. rente i byggetiden)

mill kr 339,5

Byggetid år 3

1. Tilsig skrevet i kursiv fordeles mellom Lånefjord kraftverk og K2/K3.


29

2. Tilsig skrevet i kursiv er teoretisk fordeling mellom Lånefjord kraftverk og K2/K3 basert på

dagens krav til minstevannføring i Daleelva.

3. Nyttbart tilsig er tilsig som forutsettes å kunne gå gjennom turbinene.

4. Magasinprosent er magasinvolum dividert med midlere årlig tilløp x 100.

5. Brukstid er årsproduksjon dividert med installert turbineffekt.

6. I simuleringene er det forutsatt at installert turbineffekt i Lånefjord kraftverk er 60,5 MW og

4,2 MW i K4.

Lånefjord kraftverk plasseres i fjell på nordsiden av Lånefjorden innunder Blånipi med

permanent adkomst via vegtunnelen. Adkomsttunnelen på ca 250 m avgreines fra

veitunnelen. På avgreiningsstedet, som plasseres ca. 900 m inne i veitunnelen

regnet fra Lånefjordsiden, blir det et enkelt portalbygg.

Ett aggregat med maksimal turbinytelse i området 55 – 75 MW installeres. Maksimal

vannføring gjennom kraftverket blir i området 9 – 12,5 m 3 /s.

Kraftverket vil ha inntak i Høgsvatnet og utløp i Lånefjorden ved gården Bolstad. Det

blir et tverrslag og et lukehus ved Høgsvatnet.

Også for Lånefjord kraftverk er forutsatt overføring av Isvotni til Stølsvatnet. Tilsiget til

Høgsvatnet deles mellom Lånefjord og K3/K2 for å tilfredsstille dagens

minstevannføringskrav i Daleelva, som forutsettes opprettholdt.

Lokalt tilsig til Roesvatnet er på 3,6 mill m 3 / år, slik at 58,2 mill m 3 /år må tas fra

tilsiget til Høgsvatnet for å tilfredsstille kravet til minstevannføring. Dette gir

175,1 mill m 3 /år disponibelt for Lånefjord kraftverk. Flomtap overføres til Bergsvatnet,

forutsatt ledig kapasitet i Gautingsdalstunnelen.

Tilløpet til Lånefjord kraftverk vil bestå av et inntak i Høgsvatnet på ca. kote 685 og et

ca. 4700 m langt tunnelarrangement fram til kraftverket. Utløpstunnelen blir

ca 1300 m lang og drives fra et tverrslag ved Bolstad. Dypvannsutslipp er vurdert,

men ytterligere undersøkelser må gjøres i fjorden for eventuelt å vurdere om dette er

mulig. Med dypvannsutslipp vil kostnadene øke med 3-6 mill. kr.

Når utløpstunnelen er etablert, forutsettes utkjøring av masser fra stasjonshallen og

tilløpstunnelen gjennom denne. Fram til dette tidspunkt vil utkjøring av masse skje

gjennom vegtunnelen.

4.3.1 Tilsig og magasiner med Lånefjord kraftverk

I vedlegg 5d er vist feltareal, spesifikt avløp og midlere avløp for delfeltene basert på

NVEs isohydatkart, men oppjustert som beskrevet i kap. 3.8 og referert til de ulike

kraftverk. Likeledes er angitt magasinene i reguleringsområdet og data for disse. Se

også vedlegg 4; Kart over nedbørfelt.

4.3.2 Overføring av Isvotni

Isvotni er planlagt overført til Stølsvatnet som beskrevet for Eiriksdal kraftverk, se

kap. 4.2.2. Isvotni gir en produksjon på ca. 9,2 GWh/år i Lånefjord kraftverk, og

kostnaden er beregnet til 6,7 mill. kr. (se vedlegg 6).


30

4.3.3 Arbeidssteder og riggområder

Kraftverksområdet blir hovedarbeidssted og mindre arbeidssted etableres ved

Høgsvatnet og ved Isvotni.

Kraftverksområdet

Den klart største riggen etableres i Lånefjorden ved vegtunnelen, og omfatter

mannskapsbrakker, kontor, verksted og lager. Arbeidsstedet etableres for driving av

adkomsttunnelen til kraftverket med stasjonshall, utløpstunnelen, tilløpssystemet etc.

I tillegg kommer montasjearbeide i forbindelse med elektrotekniske og

maskintekniske installasjoner. For flere detaljer om hva en slik rigg vil omfatte vises

til kap. 4.2.3.

Høgsvatnet/Roesvatnet og Isvotni (Se vedlegg 10 og 11)

Arrangementet for arbeidsstedene ved Høgsvatnet/Roesvatnet og Isvotni blir som for

Eiriksdalalternativet, se kap. 4.2.3.

Fra arbeidssted ved Høgsvatnet drives tverrslag, øvre tilløpstunnel, sjakt og

lukesjakt. Massene blir utlagt i tipper.

4.3.4 Tipper

Fig. 4.2

Illustrasjon av tippen ved Botnen (”Tippmyra”).


31

Tabell 4.6

Tippmasser

Drivemetode Sprengmasser m 3 TBM - masser m 3

Sprengstein ved Lånefjord 257000 -

Boret masse ved Lånefjord 200-1000

Sprengstein ved

24000-29000 -

Botnen/Roesvatnet

Boret masse ved Isvotni 700

I samarbeid med Balestrand kommune er det laget en plan for utnyttelse av massene

som tas ut i Lånefjordområdet. Planen er utarbeidet av landskapsarkitekt Valborg

Leivestad (se vedlegg 21). Alternativt kan massene deponeres i Lånefjorden på dypt

vann. Grunnforholdene ved Bolstad, som er et aktuelt deponiområde, er imidlertid

ikke nærmere undersøkt med hensyn på stabilitet m.v.

Massene som tas ut ved Høgsvatnet foreslås plassert ved Botnen (24000 m 3 )

og/eller på sørsida av Roesvatnet like vest for K3 samt benyttet til vegutbedring.

Massene som tas ut for mikrotunnelen nedenfor Isvotni, plasseres like ved påhugget.

4.3.5 Adkomstveier

Adkomst til påhugget for utløpstunnelen

En avgrening fra eksisterende vei ved Bolstad bygges fram til påhugg for tverrslaget

for utløpstunnelen.

Adkomst til tverrslaget og lukehuset ved Høgsvatnet

Arrangementet blir tilsvarende som for Eiriksdalalternativet, se kap. 4.2.4.

4.3.6 Produksjon med Lånefjord kraftverk


er utført ved bruk av tilsigsserie for perioden 1971-2000 og 7-døgnsmidler.

Tilsigsseriene er beregnet som beskrevet i kap. 3.8. Beregningene gir følgende

produksjon for Høyangeranleggene med Lånefjord kraftverk:

Tabell 4.7 Produksjon med Lånefjord kraftverk i GWh/år (1971-2000)

Totalt K5A K5B K2 K3 Lånefjord K4

Årsproduksjon 1093,3 605,4 108,6 77,9 9,9 274,9 16,6

Sommer 520 257,8 47,1 59,1 7,5 140,5 8

Vinter 573,3 347,6 61,5 18,8 2,4 134,4 8,6

(Produksjonstallene inkluderer 3,6 GWh/år i produksjonsøkning i K4 pga. forutsetning om at det skal

erstattes av et nytt kraftverk).

Overføringen av Isvotni utgjør ca. 9,2 GWh/år av produksjonen.

4.3.7 Byggetid

Forslaget til framdriftsplan gir en byggetid for Lånefjord kraftverk på ca. 3 år.

Tilløpstunnelen antas å komme på kritisk linje.


32

4.3.8 Kostnadsoverslag for Lånefjord kraftverk

Samlet utbyggingskostnad er kalkulert til ca. 335 mill. kr. inklusive 6% renter i

byggetiden. Overføringen av Isvotni utgjør 6,7 mill. kr.

Tabell 4.11

Kostnadsoverslag

Lånefjord, ett aggregat Sum År 1 År 2 År 3

Bygg 162 003 140 64 801 256 64 801 256 32 400 628

Maskin 32 690 000 9 807 000 13 076 000 9 807 000

Elektro 76 000 000 15 200 000 38 000 000 22 800 000

Byggherrekostnader 34 146 563 11 951 297 11 951 297 10 243 969

Avrunding 160 297 48 089 64 119 48 089

Sum ekskl. renter 305 000 000 101 807 642 127 892 672 75 299 686

Renter (6%) 30 014 694 3 054 229 10 128 492 16 831 973

Sum inkl. renter 335 014 694 104 861 871 138 021 164 92 131 659

4.4 0- ALTERNATIVET

Alternativet forutsetter at det ikke gjøres noen tiltak og at anleggene drives som i

dag. En slik situasjon er imidlertid helt uaktuell, da flere av de gamle kraftverkene

krever opprustning og modernisering for å kunne drives videre. Ved dagens situasjon

opplever en dessuten av og til driftsavbrudd ved K2 med påfølgende uheldige

miljømessige konsekvenser.

Videre har NVE krevd at det smisveiste røret til K2 settes ut av drift, og gitt en frist til

2009, da et nytt Eiriksdal eller Lånefjord kraftverk ble antatt å stå ferdig.

I praksis betyr 0-alternativet nedleggelse av K2, K3 og K4 innen relativt kort tid.

4.5 ALTERNATIV 1 - REHABILITERING

Alternativ 1 innebærer videre drift av K2 og K3 fram til 2040. Deretter vil kraftverkene

bli erstattet av et nytt kraftverk. I tillegg forutsettes rehabilitering av K4 eller bygging

av nytt K4 med doblet slukeevne i forhold til eksisterende.

For å kunne holde K2 og K3 i drift kreves en opprusting av de fleste mekaniske og

elektrotekniske komponenter. Dette omfatter også utskifting av det ene trykkrøret til

K2 som er smisveist.

Rehabiliteringsarbeidene ved K2 og K3 vil medføre flere perioder med redusert

produksjon. I produksjonsberegningene er det lagt til grunn at en oppgradering av K2

vil gi en midlere økning av totalvirkningsgraden på 2,5%.

Kraften fra K2, K3 og K4 forutsettes overført som i dag til Høyanger med spenning 12

kV. Dette innebærer opprusting av den eldste kraftlinjen fra 1938 som antas å ville

sikre driften fram til 2020. Deretter regner en med at begge masterekkene inklusive

liner må skiftes ut, sannsynligvis med kabler i grøft. K2 og K3 forutsettes erstattet

med et nytt kraftverk i 2040.


33

De neddiskonterte investeringskostnadene ved fortsatt drift av K2 og K3 beregnet til

167 mill. kr.

4.5.1 Rehabilitering av K4 eller bygging av nytt K4

K4 er nedslitt og modent for rehabilitering. I praksis betraktes kraftverket som

kondemnabelt. Det er derfor ønskelig å erstatte det med et nytt anlegg og da med

doblet kapasitet. Produksjonen vil da øke fra ca. 13 GWh/år til ca. 17 GWh/år. K4

fremmes som egen sak og er derfor ikke en del av denne rapporten/søknaden.

Løsningen for K4 er forøvrig uavhengig av valgt alternativ. Det er imidlertid forutsatt

et nytt K4 i produksjonsberegningene, da dette har en viss betydning for

produksjonen i nedenforliggende verk.

Fordi sammenligningen av alternativene er marginalbetraktninger, påvirkes resultatet

i liten grad av produksjon og kostnader forbundet med K4.

4.5.2 Produksjon ved alternativ 1


er utført med bruk av tilsigsserie for perioden 1971-2000 og 7-døgnsmidler.

Tilsigsseriene er beregnet som beskrevet i kap. 3.8.

Tabell 4.1 Produksjon ved alternativ 1 i GWh/år (1971-2000)

Totalt K5A K5B K2 K3 K4

Årsproduksjon 952,1 702,8 108,6 98 25,7 17

Sommer 431,1 291,2 47,1 72 12,6 8,2

Vinter 521,0 411,6 61,5 26 13,1 8,8

4.6 FORSLAG TIL NYTT MANØVRERINGSREGLEMENT

I manøvreringsreglementet for Høyangervassdraget står det (pkt. 2):

”Det skal ved manøvreringen has for øye at vassdragenes naturlige flomvassføringer

ikke forøkes.

I kraftverket K2 skal vassføringen ikke være under 5 m 3 /s i tiden

1. juni – 15. september.

I tiden 16. september – 31. mai skal vassføringen på samme sted ikke være under

0,7 m 3 /s. For øvrig kan vannslippingen foregå etter kraftverkenes behov.”

For begge utbyggingsalternativene foreslås dette endret til:

Det skal ved manøvreringen has for øye at vassdragenes naturlige

flomvassføringer ikke forøkes.

I Daleelva, like nedstrøms samløpet mellom elvene fra Eiriksdalen og

Gautingsdalen, skal vassføringen ikke være under 5,3 m 3 /s i tiden


34

1. juni – 15. september. I tiden 16. september – 31. mai skal vassføringen på

samme sted ikke være under 1,0 m 3 /s. Nedkjøringen fra sommer- til

vinterminstevannføring skal skje gradvis over 2 døgn. For øvrig kan

vannslippingen foregå etter kraftverkenes behov.

Ved plutselig stans i kraftverket skal tilstrekkelig vann for å opprettholde

minstevannføringen automatisk kunne tappes gjennom et

forbislippingssystem.

Dersom kraftverket må stanses, skal ovennevnte minstevannføring tappes via

forbislippingssystemet i kraftverket og/eller ved tapping fra Avlangevatnet

og/eller Høgsvatnet/Roesvatnet. Dette for å sikre at vassføringen i målepunktet

er minst 5,3 m 3 /s i perioden 1. juni – 15. september og minst 1,0 m 3 /s i perioden

16. september – 31.mai.

Det bemerkes at minste lavvannsføring for restfeltet like nedstrøms samløpet er

ca. 0,3 m 3 /s.

4.6 MAGASIN OG MAGASINFYLLING

Se vedlegg 23; Magasinkurver

Samtlige magasin vil bli manøvrert innenfor de reguleringsgrenser som dagens

konsesjon tillater.

Tapperegimet for magasinene oppstrøms Eiriksdal eller Lånefjord kraftverk må

tilpasses kravene til minstevannføring i Daleelva og ønsket om høy vannstand i

Høgsvatnet. Høgsvatnet som magasin har klare begrensninger på grunn av inntaks-,

dybde- og landskapsmessige forhold. Det vises til vedlagte dybdekart og volumkurve

for inntaksmagasinet. Manøvreringen av magasinet vil bli tilnærmet lik den en har i

dag.

For de øvrige magasiner vil manøvreringen bli mer ”aktiv” i sommerhalvåret og med

relativt jevn nedtapping i vinterhalvåret. Reguleringsprosenten er imidlertid under 30

og kraftverket vil derfor i stor grad måtte kjøre i henhold til tilsiget, spesielt sommer

og høst.



35

36

5 ELEKTRISKE ANLEGG

Se vedlegg 15a og b; Enlinjeskjema og vedlegg 17; Mulig trasé for 132 kV linje for

Eiriksdal kraftverk.

5.1 Eiriksdal kraftverk

I kraftverket blir det installert en (ev. to) synkrongenerator(er) med totalytelse i

området 70 – 95 MVA og med generatorspenning i området 10 – 16 kV. Generatoren

koples til en transformator som hever spenningen til 132 kV. Kraftverket utrustes med

nødvendige koplingsanlegg hvorav mesteparten plasseres i fjell. Men det kan også

være aktuelt å plassere noe av koplingsanlegget ute i dagen ved portalbygget.

Kraftverket knyttes til eksisterende 12 kV nett ved K2 for uttak av hjelpekraft.

5.1.2 Permanente nettilknytningsanlegg

Eiriksdal kraftverk knyttes til eksisterende 132 kV nett, enten via 132 kV kabler i grøft

fram til koblingsanlegget i Høyanger eller via kraftlinje opp Eiriksdalen fram til

sammenkopling med Fardalslinja ved Styggefossen.

I dag går det 12 kV luftlinjer mellom Dale og K2 og videre fram til K3 og K4. Ifm.

byggingen av Eiriksdal kraftverk foreslås at de to luftlinjene mellom Dale og K2

erstattes av nye 12 kV kabler i grøft som knyttes til eksisterende kabler ved Dale. Da

kan de to eksisterende 12 kV linjene fjernes.

Fig. 5.1

Disse kraftlinjene ved Dale kan fjernes ved bygging av Eiriksdal kraftverk


37

132 kV kabel fra Ekrene til Høyanger (vedlegg 17)

En ny 132 kV kabel legges i grøft fra Eiriksdal kraftverk ned Sæbødalen til nytt felt i

132 kV koblingsanlegget i Høyanger. Hele strekningen mot Ekrene er relativt flat og

med enkel adkomst. Kabeltraséens lengde fra Ekrene til Høyanger er ca. 5,4 km.

Nye12 kV kabler legges i samme grøft som 132 kV kablene fra Ekrene til Dale. Dette

overflødiggjør de to eksisterende masterekkene for 12 kV som derfor kan rives når

de nye kablene er idriftsatt. Fra Dale går det i dag fire 12 kV kabler fram til

koblingsanlegget i Høyanger. To av disse koples sammen med den nye 12 kV

kabelen fra Ekrene.

Kabelløsningen, inkludert tiltak som må gjøres med 12 kV og 132 kV herunder riving

av eksisterende 12 kV linjer, er kostnadsberegnet til ca. 15 mill. kr.

132 kV linje fra Ekrene tilknyttet eksisterende 132 kV linje til Fardal

En 132 kV linje fra Ekrene kan følge Eiriksdalselva til den møter Fardalslinja.

Trasélengden er ca. 1,9 km og går i svært ulendt og vanskelig terreng med bratt fjell

på begge sider. Sammenkoplingspunktet nær ”Styggefossen” ligger på kote ca. 590.

Mastene kan være av tre med unntak av endemasten som må være av stål.

Sammenkoplingen utføres som enkel T-avgrening med skillebrytere. Den krever en

vernløsning basert på differensialvern / distansevern og forutsetter et godt

sambandssystem mellom Eiriksdal, Høyanger og Fardal.

Linjeløsningen, inkludert tiltak som må gjøres med 12 kV og 132 kV herunder riving

av den eldste 12 kV linjen, er kostnadsberegnet til ca. 7 mill. kr.

Statnett sin vurdering

Statnett har vurdert nettilknytningen og skriver i sin oppsummering / konklusjon

følgende:

”Tilkopling av nytt kraftverk som T-avgrening medfører problemer på forskjellige

områder både når det gjelder drift, revisjoner, vedlikehold og vernløsning. Disse

problemene er hver for seg ikke så store, men samlet sett vil de utgjøre en

ulempe. Dette gjelder både rent praktisk for drift og vedlikehold, samt økte

driftsmessige kostnader med hensyn på spesialregulering. En T- avgrening vil gi

redusert fleksibilitet ved evt. framtidig spenningsoppgradering av ledningen.

Dette måtte i tilfelle reguleres i egen avtale. Generelt bør nye T- avgreninger i

sentralnettet unngås.”

”Et nytt kraftverk bør tilkoples via radial mot eksisterende 132 kV samleskinne i

Høyanger.”

Valg av nettilknytning

Driftsmessig har tilknytning til Fardalslinja flere ulemper:

Kraftverket må stoppes ved vedlikehold eller utfall av Fardalslinja.

Sammenkoplingspunktet (T-avgrening) har dårlig tilgjengelighet, spesielt om

vinteren når det er størst sannsynlighet for feil.


38













Linjetraséen vil gå i vanskelig tilgjengelig område og problemer med ising kan

forventes.

Det er vanskelig å finne en rassikker trasé.

T-avgrening er av vernmessige årsaker lite ønskelig.

Det kan bli aktuelt å spenningsoppgradere Fardalslinja til 300 kV (som den

også er bygget for). Dette vil medføre betydelige kostnader for kraftverket.

Bygging og vedlikehold av linja vurderes som risikofylt på grunn av

beliggenheten.

Kraftlinjen representerer et godt synlig miljøinngrep.

Kabler i grøft til Høyanger er klart å foretrekke av sikkerhetsmessige og driftsmessige

årsaker. Løsningen gir høyere driftssikkerhet og hele anlegget blir lett tilgjengelig.

Miljømessig er også denne løsningen best, da den ikke introduserer nye inngrep og

den kan kombineres med sanering av dagens 12 kV linjer langs Daleelva.

Kostnadsforskjellen mellom de to løsningene er ca. 8 mill kr. I praksis betyr det at

kabelløsning til Høyanger er vel dobbelt så kostbar som linjeløsning opp på fjellet.

Til tross for økte kostnader ser Statkraft likevel så mange fordeler med

kabelløsningen at vi ønsker å velge denne.

5.1.3 Anleggskraftlinjer

Det går i dag 12 kV kraftlinjer forbi de aktuelle arbeidsstedene. Det er kraftlinje også i

området hvor lukehuset er planlagt. Kun korte avgreninger er nødvendig for å få fram

anleggskraften.

5.2 ELEKTRISKE ANLEGG FOR LÅNEFJORD KRAFTVERK

5.2.1 Lånefjord kraftverk

I kraftverket blir det installert en synkrongenerator med ytelse i området 65 – 90 MVA

og med generatorspenning i området 10 – 16 kV. Generatoren koples til en

transformator som hever spenningen til 132 kV. Kraftverket utrustes med nødvendige

koplingsanlegg som plasseres i fjell. Kraftverket knyttes til eksisterende 22 kV nett i

Lånefjorden for uttak av hjelpekraft.

5.2.2 Permanente nettilknytningsanlegg

Lånefjord kraftverk knyttes til eksisterende 132 kV nett, enten via kraftlinje over fjellet

fra Lånefjorden fram til Fardalslinja ved Høgsvatnet eller via nedgravd kabel i

vegtunnelen fram til koblingsanlegget i Høyanger. Begge løsninger forutsetter at det

gis tillatelse til å legge 132 kV kabler i veitunnelen.

Hjelpekraft inkludert anleggskraft under byggingen hentes fra det lokale 22 kV nettet.

K2 og K3 skal fortsatt være i drift og vil forbli tilknyttet koblingsanlegget i Høyanger

via eksisterende 12 kV nett. Det er forutsatt noe rehabilitering av den eldste 12 kV


39

linjen slik at linjene kan være i drift fram til 2025. Deretter må det bygges nye linjer /

legges kabler i grøft fram til Høyanger.

Ny 132 kV kabel fra Lånefjord kraftverk til koblingsanlegget i Høyanger

Lånefjord kraftverk kan knyttes til koblingsanlegget i Høyanger via kabler gjennom

Høyangertunnelen. Ved utløpet av tunnelen mot Høyanger foreslås å fortsette

traséen ”rett fram” ned skråningen, krysse elva og komme inn på gangvegen ca. 400

m ovenfor bedriften Fundo AS.

Elvekryssingen utføres med trekkrør som forankres og graves ned. Traséen fortsetter

nedover gangvegen forbi Fundo, følger stort sett hovedvegen og eksisterende trasé

for el-kabler, før den svinger inn på utendørsanlegget ved Hydro. Traséen må krysse

et elveleie nede i sentrum. Denne kryssingen gjøres ved å montere kablene under

vegbroen. Kabeltraséens totale lengde fra Lånefjord kraftverk er ca. 9,1 km.

Kostnadene med bygging av ny 132 kV kabel i vegtunnelen til utendørsanlegget i

Høyanger er estimert til 21,5 mill. kr. Kostnaden inkluderer nytt felt i 132 kV anlegget

i Høyanger. I tillegg kommer opprusting av eksisterende 12 kV linjer mellom Dale og

K2 (1,5 mill. kr.) samt utskifting av disse med kabel i grøft i år 2025 (12 mill. kr). Disse

kostnadene er uavhengig av nettilknytningsvalget.

Ny 132 kV linje fra Lånefjorden over fjellet til 132 kV linjen mot Fardal

132 kV kabel legges fra apparatanlegget i Lånefjord kraftverk og ut adkomsttunnelen,

videre ut vegtunnelen på Lånefjordsiden fram til terminering i endemast som

plasseres i skråningen nær tunnelåpningen.

Fra endemasten går kraftlinjen nord - nordvestover opp Breidåsen like vest for

Tussinipi, videre forbi Blånopi hvor linjen kommer opp på kote 1260 m, deretter mot

Trollebotnen hvor den dreier nordøstover forbi Tjørnane og Eitreskardvatnet og fram

til vestsiden av Høgsvatnet. Total trasèlengde er ca. 7,0 km. Traséen går i et

værhardt fjellområde og linjen bør bygges med stålmaster.

Sammenkoplingen mot Fardalslinja forutsettes utført med nedlooping via

skillebrytere. Kostnadene ved linjetilknytningen er beregnet til 13-14 mill. kr.

Valg av nettilknytning

Driftsmessig har tilknytning til Fardalslinja ulemper som beskrevet for Eiriksdal

kraftverk. Kabler i grøft til Høyanger er klart å foretrekke, og denne løsningen har

høyere driftsikkerhet og bedre tilgjengelighet.

Statnett er imot T-avgrening mot Fardalslinja av driftsmessige og praktiske grunner

og anbefaler kabler til Høyanger.

Kabling mot Høyanger er 7,5 – 8,5 mill. kr. dyrere enn tilkopling mot Fardalslinja.

Statkraft ser likevel så mange fordeler med kabelløsningen at vi ønsker å velge

denne.


40

5.2.3 Anleggskraftlinjer

Det går i dag 12 kV eller 22 kV kraftlinjer forbi de aktuelle arbeidsstedene, også i

vegtunnelen. Det er kraftlinje også i området hvor lukehuset er planlagt. Kun korte

avgreninger er nødvendig for å få fram anleggskraften.

5.3 SYSTEMMESSIG BEGRUNNELSE

Eiriksdal kraftverk vil bidra med en netto effektøkning i området 30 – 50 MW, mens

tilsvarende for Lånefjord kraftverk er 55 – 75 MW. I begge alternativ blir kraftverkene

knyttet til 132 kV nettet, enten ved T-avgrening mot Fardalslinja eller via nytt felt i

koblingsanlegget i Høyanger.

Begge løsninger gir økte nettap i forhold til dagens situasjon fordi produksjonen

overstiger det lokale uttaket slik at overskuddet må overføres via sentralnettet.

Eiriksdal kraftverk med T-avgrening mot eksisterende linje gir minst tap.

Utbyggingen vil ikke forårsake kapasitetsproblemer i regional- eller sentralnettet.



41

42

6 FORHOLDET TIL OFFENTLIGE MYNDIGHETER

6.1 NØDVENDIGE OFFENTLIGE OG PRIVATE TILTAK FOR PROSJEKTET

Høyanger og Balestrand kommuner har et godt utbygd lokalsamfunn der

vannkraftutnyttelsen er velkjent og viktig for den offentlige økonomien. I

driftsperioden vil det nye kraftverket ikke gi økt sysselsetting. Det er derfor ikke

behov for ny infrastruktur knyttet til veg, skole, barnehage, kollektivtransport mv.

Tiltaket krever heller ikke utbygging av permanent avløpsanlegg eller

elektrisitetsforsyning. Det vil bli etablert nødvendige anlegg for behandling av

drensvann fra tunneler og sanitæravløpsvann fra brakkerigger mv. i anleggsperioden.

De av anleggsstedene som ikke i dag ligger nær offentlig vei, vil bli betjent med

helikopter. I forbindelse med utbyggingen vil det heller ikke bli etablert nye,

provisoriske eller permanente anleggsveier med unntak av svært korte avgreninger

fra eksisterende veier.

6.2 FORHOLDET TIL KOMMUNALE OG FYLKESKOMMUNALE PLANER

6.2.1 Kommunale planer

Høyanger kommune har kommuneplanen til hovedrevisjon. I dag er fjellområdet

definert som LNF - område. Området rundt kraftverket i Dalsdalen er definert som

ras/fare-område. Administrasjonen legger opp til en gradering av LNF - områdene i

fjellet for å imøtekomme sammenfallende interesser til beste for alle; energiutnyttelse

og friluftsliv. Hyttebygging vil ikke bli tillatt i området nær regulering (båndlegge

frisone langs alle elver og regulerte vassdrag). Dette er utført i vedtatt

kommunedelplan for Stordalen.

Også for Balestrand kommune er områdene i fjellet definert som et LNF - område i

kommuneplanen. I Balestrand er det forbud mot hyttebygging i området. I

kommunedelplan for idrett og friluftsliv er områdene rundt Lånefjorden avmerket som

”Friluftsområde av lokal betydning” (båtturer).

6.2.2 Fylkeskommunale planer

Prosjektet kommer ikke i konflikt med fylkeskommunale planer.

6.2.3 Verneplaner

Utbyggingen berører ikke vassdrag som er vernet mot kraftutbygging.

Like nedstrøms det påtenkte tippområdet for Eiriksdal kraftverk ligger Rindeholmen

kulturmarksområde. Her har Høyanger kommune gjennomført registreringer (jfr.

"Miljøfaglig Utredning AS" biologisk mangfold, utredning rapport 2003:22.).

Konklusjonen er: Ingen vernestatus - trusler: forurensning. Rik edellauvskog. Det er

totalt 6 karplanteregistreringer på lokaliteten. Dette området vil ikke bli berørt.


43

6.2.4 Forholdet til Samla plan

Utbyggingsplanene er ikke behandlet i Samla Plan, men det er søkt om unntak fra

planen for Lånefjord kraftverk og dette er innvilget i brev av 05.05.04 fra NVE.

Også Eiriksdal kraftverk ble det søkt om unntak for og dette ble gitt i brev av 7.01.05

fra NVE.

6.2.5 Navnebruk

Som et utgangspunkt er nyttet navn på 1:50.000 kartene i 711 serien. Det har

imidlertid vært nødvendig å tilpasse noen til lokal bruk. Eksempelvis nyttes navnet

Eiriksdalen og Langedalen om mye av det samme området.

6.3 NØDVENDIGE TILLATELSER FRA MYNDIGHETER

I forbindelse med utbyggingsplanene for Eiriksdal/Lånefjord kraftverk, vil det bli søkt

om tillatelse og godkjenning etter følgende lovverk:

Vannressursloven

Konsesjon for bygging og drift av Eiriksdal kraftverk gjennom utnyttelse av fallet

mellom eksisterende magasin Høgsvatnet og Daleelva.

Sekundært søkes det om bygging og drift av Lånefjord kraftverk gjennom utnyttelse

av fallet mellom eksisterende magasin Høgsvatnet og Lånefjorden.

Energiloven

Konsesjon for bygging og drift av elektriske anlegg som beskrevet under kap. 5.

Forurensningsloven

Konsesjon for nødvendige tillatelser ved bygging og drift av anleggene.

Vassdragsreguleringsloven

Gjelder regulering og overføringen av Isvotni til Stølsvatnet.

Oreigningsloven

Dersom det blir nødvendig å ekspropriere rettigheter til fall og areal. Det vises til

nærmere beskrivelse i kap. 11.

Kommuneplan/reguleringsplan

Dersom det blir nødvendig, vil det bli søkt om dispensasjon fra krav til

reguleringsplan for tipper, kraftlinjer, kraftverk, dammer med videre. For tiltakene i

Dalsdalen er det imidlertid igangsatt en privat reguleringsplan etter ønske fra

Høyanger kommune.

Statkraft er selv en stor grunneier i området og vil søke å inngå minnelige avtaler

med øvrige rettighetshavere til grunn og fall. Under utarbeidelsen av melding og

søknad har Statkraft hatt møter med Norges vassdrags- og energidirektorat (NVE),

Fylkesmannen i Sogn og Fjordane og med Høyanger og Balestrand kommuner.


44

7 NATURMILJØ, RESSURSER OG SAMFUNNSINTERESSER

7.1 INNLEDNING

7.1.1 Influensområdet

Utbyggingsplanene berører Daleelva i Høyanger kommune og Kråkeelvi/Dalelvi i

Balestrand kommune samt Lånefjorden i Balestrand kommune. I tillegg vil

adkomstveier, tipper og midlertidige riggområder kreve noe areal. Det vil ikke bli

foreslått endringer i reguleringsgrenser på eksisterende magasin innenfor

prosjektområdet. Det kan bli noe forandring i hvordan disse nyttes i forhold til dagens

praksis, men bare innenfor gjeldende manøvreringsreglement.

Daleelva

For Daleelva vil det være stor forskjell på utbyggingsalternativene. Alternativ

Lånefjord kraftverk vil resultere i mindre vann i elva, spesielt vinterstid og i

flomsituasjoner og generelt perioder med mye nedbør/snøsmelting. Ved alternativ

Eiriksdal kraftverk vil Daleelva bli tilført mer vann både sommer og vinter ved at

Eiriksdalselva ”føres tilbake” til Daleelva.

Kråkeelvi/Dalelvi

Kråkeelvi, med utløp fra Isvotni, får sterkt redusert vannføring, men hovedvassdraget

Dalelvi i Lånefjorden bli mindre berørt med en gjennomsnittlig restvannføring på

ca. 70 % av middelvannføringen ved utløpet i fjorden.

Isvotni

Isvotni vil få en vannstand nær det normale, men det naturlige utløpet vil bli sperret

med en terskel.

Lånefjorden

Ved en utbygging av Lånefjord kraftverk vil fjorden motta betydelig mer ferskvann

enn i dag, gjennomsnittlig 5 m 3 /s eller ca. 155 mill. m 3 /år. Utløpet fra kraftverket vil

komme i overflaten eller på dypere vann.

De permanente arealinngrepene som skal vurderes, vil i hovedsak bestå i:

Etablering av en mindre tipp nær Isvotni (ca. 700 m 3 ).

Anleggsområde ved Høgsvatnet.

Tipp i Botnen oppå nåværende tipp eller ny tipp ved Roesvatnet/K3.

Anleggsområde med lokale veier, tverrslag, tipp og kraftverksutløp med kanal

ved K2.

Anleggsområde med lokale veier, tverrslag og tipp som legges ut mot

Lånefjorden samt kraftverksutløp ved Bolstad. Etablering av en liten

midlertidig tipp til vei og utfyllingsformål.

7.1.2 Viktige spørsmål som er utredet





Hva vil utbyggingsplanene ha å si for fisk og fiskeinteresser i Daleelva?

I hvor stor grad vil overført ferskvann påvirke marinbiologiske forhold,

temperaturforhold og lokalt klima i Lånefjorden?


45

De undersøkelser og utredninger som inngår i konsekvensutredningen bygger på det

utredningsprogram som er fastsatt i brev fra NVE av 20. april 2005 og er utført av de

uavhengige konsulentene Norsk institutt for naturforskning (NINA), Norsk institutt for

vannforskning (NIVA) og Ambio Miljørådgiving as. De faglige utredningene er basert

på bestemmelsene om konsekvensutredning i Plan- og bygningsloven og NVE sin

”Veileder for konsesjonsbehandling av vannkraftsaker, 1/98”. Det er lagt vekt på de

interessene som utbyggingsplanene får mest å si for, og som er identifiserte gjennom

kontakter og møter.

Omfanget av de enkelte utredningene er utført i forhold til de virkningene en venter at

inngrepene vil medføre, og den kjensgjerningen at vassdragsområdet allerede er

utbygd, med unntak for Isvotni. Det er tatt utgangspunkt i rapporter og ellers relevant

grunnlagsmateriale/informasjon som ble fremskaffet av bl.a. miljøvernavdelingen hos

Fylkesmannen i Sogn & Fjordane og Høyanger og Balestrand kommuner, og lokale

instanser med interesser i eller kunnskap om fagfelt/næring.

Statkraft har ansvaret for de utdrag som her er foretatt, men alle beskrivelser og

vurderinger er hentet fra fagrapportene. Det fokuseres på de viktigste faglige,

ressursmessige og samfunnsmessige verdier i tiltaksområdet og de antatt

vesentligste virkninger av utbyggingsplanene.

Flere fagmiljøer har bidratt til utredningsarbeidet. En liste over disse følger nedenfor.

Det er gjennomført et relativt omfattende arbeid med egne registreringer og målinger.

Feltarbeidet ble i hovedsak utført i perioden juli – oktober 2004. Noe tilleggsarbeid er

gjort i 2005.

Følgende personer har stått ansvarlig for de ulike fagområdene:

Tema

Prosjektledelse

Naturmiljøet:

Hydrologi, temperatur og isforhold

Fisk og fiskeinteresser

Fauna, flora og biologisk mangfold

Marinbiologi/hydrografi

Forurensning og vannkvalitet

Naturressurser:

Jord- og skogbruk

Samfunn:


Visualiseringer



Kulturminner og kulturmiljø

Kraftlinjer

Veger

Ansvarlig fagperson

Jan Riise, REC Riise Environmental Consultants

Harald Lura, Ambio Miljørådgiving as

Bjørn Ove Johnsen/Roar Lund, NINA

Toralf Tysse, Ambio Miljørådgiving as

Trine Bekkby, NIVA

Ulla P. Ledje, Ambio Miljørådgiving as



Sigbjørn Wik, Asplan Viak, Stavanger

Erik Holmelin, Agenda

Erik Holmelin, Agenda

Per Hernæs, Hernæs Arkintel

Jon Hauge, BKK Nett AS og Ståle Daae og Yngve

Aabø Troll Power Consulting AS

Bård Aspen, SWECO Grøner


46

Arealinngrep og reguleringsplan

Arealinngrepene vil i hovedsak bestå i etablering av tipper og kraftlinjer. De øvrige

inngrepene som terskeldammer, kraftverk i fjell og boligrigger, medfører små fysiske

inngrep.

Det er utarbeidet arealdisponeringsplaner for alle inngrepsområdene (vedlegg 9, 10,

11 og 12) og for Daleområdet er det igangsatt en privat reguleringsplan.

Forholdet til Samla plan for vassdrag og verneplaner

Utbyggingsplanene er ikke behandlet i Samla Plan, men det er søkt om og gitt

unntak fra planen for Lånefjord kraftverk og Eiriksdal kraftverk i brev fra NVE av

henholdsvis 05.05.04 og 17.01.05. Planene berører ikke verna vassdrag.

7.2 DAGENS SITUASJON

7.2.1 Omkringinformasjon

Dalsdalen, Gautingsdalen og Eiriksdalen

Tiltaksområdet ligger innenfor landskapsregion nr. 15 og 22 i NIJOS sitt system

(Elgersma 1998a). Nærheten til Sognefjorden preger i relativt stor grad

landskapsbildet i tiltaksområdet.

Dalsdalen er en U-formet dal som er en naturlig forlengelse av Høyangerfjorden i

nordøstlig retning. Dalens flate dalbunn er innrammet av bratte skogkledde dalsider

som til dels går over i stupbratte bergvegger. Daleelva er et dominerende

landskapselement i dalbunnen. I nedre del av Dalsdalen ligger kommunesenteret

Høyanger, og tettstedets bebyggelse brer seg noe oppover dalen. Bebyggelsen

ligger relativt avgrenset på vestsida av Daleelva. Mindre arealer i utkanten av

tettbebyggelsen og videre oppover dalen er delvis kultivert og benyttet til

fórproduksjon og beite. Dalsdalen er i relativt stor grad preget av inngrep.

Dalsdalen splittes opp i to daler ved Ekrene, ca 5 km fra fjorden. Hovedgreina går

mot nordøst inn i den trange Gautingsdalskloven. Dette er en V-formet elvedal som

har en naturlig forlengelsen innover i fjellområder med den åpnere Gautingsdalen. En

mindre sidegrein av Dalsdalen føres østover inn i Eiriksdalskloven. Dette er en trang

V-formet dal som er preget av bratte og stort sett utilgjengelige lisider. Eiriksdalselva

var tidligere et markert landskapselement i Eiriksdalskloven, men

vassdragsutbyggingen har ført til meget redusert vannføring her. Dalen er for øvrig

inngrepsfri.

Østover fra Eiriksdalskloven utvider denne vassdragsgreina seg inn i mer

høyereliggende og tilnærmet skogfritt landskap, med Eiriksdalen og den videre

forlengelsen Langedalen. Disse høyereliggende fjelldalene er sterkt preget av

inngrep som vassdragsreguleringer, anleggsveier og kraftledninger.

Lånefjorden og Lånedalen

Prosjektområdet består av nærområdene til Lånefjorden og Lånedalen med

tilhørende fjellområder i nordøst. Området omfattes av landskapsregion 22 (Midtre

bygder på Vestlandet) (Elgersma 1996).


47

Berggrunnsgeologisk består området av migmatittisk gneis av granittisk og

grandiorittisk sammensetning. Arealene fremstår for det meste som bart fjell med tynt

eller usammenhengende løsmassedekke. I Lånefjord er det noe skredmateriale på

øst- og vestsiden og innerst i dalen. I Lånedalen er det også noe elveavsetninger.

Lånedalen er naturlig forlengelse av den smale fjordarmen Lånefjorden. Lånedalen

er en lukket dalgryte med flat dalbunn og markert innramming av bratte fjellvegger.

Flere elver og bekker renner ned dalsidene og samles delvis i hovedelva Dalselvi,

som renner gjennom dalen. Relativt store mengder glacifluviale avsetninger preger

dalbunnen og elvekantene. Dalbunnen i Lånedalen er delvis kultivert med dyrka mark

og kulturbeite. Noen få gårdsbruk og boliger ligger i dalen og langs vestre fjordside.

Bortsett fra riksveien, infrastruktur knyttet til bebyggelse og noen mindre fyllinger er

indre deler av Lånefjorden og Lånedalen relativt lite preget av inngrep. Ingen

kraftledninger er ført opp av dalen og over fjellet, og de få mindre linjene som i dag

går her har kun helt lokal landskapspåvirkning.

Isvotni ligger øverst i daldraget mellom Norddalsnipi og Dyreskardeggi. Vannet omgis

av nakent berg. Stordalsbotnen nord for vannet, domineres av skrinn vegetasjon.

Fig 7.1


7.2.2 Hydrologi

For Daleelva er vannføringen beregnet ut fra simuleringer av kraftproduksjon og

overløp til Gautingsdalen og Eiriksdalen, samt beregninger av restfeltenes bidrag

basert på et nærliggende vannmerke (Ullabøelv). Dette vannmerket er også benyttet

som grunnlag for beregninger av dagens situasjon og forventede endringer i

Dalelvivassdraget i Lånefjorden.

Vurderingene er hentet fra fagrapport om; Hydrologi, is, temperatur, erosjon og

vannkvalitet/forurensning.


48

Daleelva

Vannføringen i Daleelva varierer mye, men er i stor grad dimensjonert av dagens

reguleringsregime. Det er årvisst lange perioder da elva går med minstevannføring

om vinteren og nær driftsvannføringen mellom 5 – 6,2 m 3 /s om sommeren. I tillegg

kommer restfeltenes bidrag. I tørre år og i et normalår er det ikke regnet med

overløp. Simuleringer antyder at det er vanlig med flommer, som i nedre del av elva

blir 15 til 20 m 3 /s i normale til tørre år. Økningen i vannføring fra samløpet til utløpet i

fjorden utgjøres da av restfeltbidraget til Dalsdalen, som er på rundt 6 m 3 /s ved flom.

Ved overløp, som forekommer hyppig i våte år, blir det større flommer. Simulerte

verdier for de største flommene er antagelig noe underestimert, fordi en må forvente

et ekstra bidrag fra overløp ved inntakene langs Gautingsdalstunnelen. I våte år er

det antatt at det kan forekomme flomtopper på over 150 m 3 /s. I september 2004 ble

vannføringen f. eks. anslått til 135 m 3 /s i Høyanger sentrum. Også i våte år er

minstevannføringspålegget dimensjonerende for lavvannføringsperiodene som

forekommer med relativ lang varighet både sommer og vinter.

Fig. 7.2

Daleelva med terskler

Kråkeelvi og Dalelvi

Beregnet vannføring i Dalelvi ved utløpet til sjøen i dagens situasjon er i gjennomsnitt

noe under 1 m 3 /s, med en variasjon i de presenterte årene fra 25 l/s i tørre perioder til

rundt 12 m 3 /s ved store flommer. Vanlig flomvannføring ligger rundt 6 til 8 m 3 /s

(se fotovedlegg til fagrapporten). Største beregnede flom i perioden 1931 - 2000 er

på 32 m 3 /s. I beregningene er lagt innen skjønnsmessig vurdering av at

vinternedbøren blir holdt tilbake i Isvotnifeltet som snø for så å renne av i

snøsmeltingen.


49

Vannføringsforholdene i elva nede i Lånedalen er svært spesielle. Hele dalbunnen

består av svært permeable masser. Ved avrenning under et visst tilsigsnivå drenerer

hele vannmengden fra elva ned i grunnen og følger grunnvannet ut dalen (se foto

under). Det blir opplyst av lokalkjente at slike perioder kan være langvarige. Dalelvi

er da tørr både ved utløpet til fjorden og ved samløpet med Kråkeelvi. Simuleringen

antyder at lengden på slike tørre perioder er opp mot en og en halv måned i tørre år,

og fra en måned til 14 dager i normale og våte år. Også den nederste delen av

Kråkeelvi går tørr i perioder. Samtidig kan det observeres at det kommer vann ned

fra fjellet både innerst i Lånedalen og fra Kråkeskaret. Under en befaring den

03.05.04 var det ikke vann i Kråkeelvi, og Dalelvi var tørr helt ned til sjøen, selv om

det kom vann ned fra fjellet.

Fig 7.3

Dalelvi ved utløpet i Lånefjorden.

7.2.3 Vanntemperatur og isforhold


Det finnes ikke gode målinger av vanntemperaturen i de berørte vassdragene. Det er

ingen temperaturmålinger fra Dalelvi i Lånedalen, men i Daleelva i Høyanger er det

gjort målinger på utvalgte punkter i forbindelse med vannprøvetakingen som utføres i

regi av Direktoratet for naturforvaltning. Det pågår imidlertid en omfattende måling av

temperaturer i Høgsvatnet, Roesvatnet og Daleelva som vil foreligge høsten 2005.

De endelige konklusjonene på temperaturvirkningene vil bli presentert da.


50

Vanntemperaturen i Daleelva varierer nå en del fra år til år. I noen år må elva klart

betegnes som sommerkald, med temperaturer som maksimalt når opp i 10 -11 ºC.

I andre år er det målt maksimumstemperaturer på mellom 15 og 17 ºC. Elva er også

relativt kald om våren. Om vinteren går vanntemperaturen ned mot null i perioder

med kaldt vær, og elva islegges i perioder når K2 kjøres på minstevannføring.

7.2.4 Erosjon og sedimentasjon

De store variasjonene i vannføringen i Daleelva, gjør at det kan oppstå store

masseforflytninger i elva. Dette skjer ved vannføringer over 60 m 3 /s.

Erosjonsproblemer som krever forbygginger av elvebredden oppstår først ved enda

høyere vannføringer. Når elva flytter masse, vil deler av materialet sedimenteres i

terskelbassengene. Det har blitt fjernet masse i flere terskelhøler etter store flommer.

Storflommen i slutten av september 2004 førte til at 4 - 5 høler ble tilført masse og i

august 2005 fyltes enda flere høler og terskler.

7.2.5 Fauna og flora - biologisk mangfold

Beskrivelsene og konsekvensvurderingene i det følgende er hentet fra fagrapporten;

Biologisk mangfold (vedlegg1).

Influensområdet for biologisk mangfold omfatter i utgangspunkt alle de områder som

vil bli direkte og indirekte berørt av tiltakene. Dette omfatter følgende områder:







Aktuelle tiltaksområder (jmfr. melding)

Vassdrag som vil få vesentlige endringer i vannføring. Dette gjelder i første rekke

vannstrengen fra Isvotni til Lånefjorden, men også Isvotnis overføringsområde

Storebotnen. Det vil også bli endringer av vannføring i Daleelva, men endringene

blir her relativt små.

Områder i og ved kraftledningstraséer.

Alle lokalitetene er målt mot kriterier for utvalgte naturtyper i DN-håndbok nr. 13 -

1999 og vegetasjonstypene i Fremstad & Moen (2001).

”Tippmyra” ved Botnen

Den aktuelle myra for deponering av tunnelmasser ligger i en svakt skrånende

nordvendt liside like ovenfor utløpselva fra Roesvatnet. Myra grenser i øvre kant til

eksisterende deponiområde, som dekker deler av den opprinnelige myra.

Myra er en minerotrof bakkemyr som får næringstilsig fra omgivelsene gjennom sig

og bekker. Vegetasjonen på myra er stort sett fattig til intermediær rik, men det finnes

også rikere partier knyttet til bekk, fuktsig og kildeutspring i myrområdet.

Områdets verdi

Myra utmerker seg ikke som et myrområde med spesielt stor verdi, men innslag av

noe rikere vegetasjon gjør den interessant. Myra oppfyller imidlertid ikke kriteriene for

utvalgte naturtyper. Området har liten verdi som viltområde.


51

Tunnelpåhugget ved Roesvatnet

Den andre aktuelle lokaliteten for tunnelpåhugget ligger like ovenfor veiskillet ved K3.

Her er det en blank bergvegg uten vegetasjon og mellom denne og vegskulderen et

smalt område med mose og grasmark.

Deponiområdet ved Roesvatnet

Denne lokaliteten er meget aktuell som deponiområde. Den rommer en vanlig

naturtype for området med bjørk og vierkratt og med rik fuktighetstilgang. Arealet blir

i bakkant begrenset av en høy vegfylling. I forkant ut mot vatnet går det en 20 kV

kraftlinje.

Området er ennå ikke konsekvensutredet, men vil bli befart og utredet i løpet av

oktober 2005.

Ekrene – deponiområde

Tiltaksområdet ved Ekrene ligger i Dalsdalen. Det omfatter arealer innenfor en radius

av ca 450 meter fra K2. Også lavereliggende lisider der elvene kommer sammen er

inkludert i tiltaksområdet. Tiltaksområdet er i dag delvis preget av inngrep og

arealutnyttelse.

Naturtypene i tiltaksområdet er uensartet og vekslende på grunn av inngrep, beite og

varierende fuktighetsforhold. Gråorskog dekker relativt store arealer som kantskog til

elvene og i lavereliggende deler av liene. Generelt sett er området preget/dominert

av vanlige plantearter som har brede økologiske nisjer, dvs. at de er vanlige i mange

naturtyper. I liene nord for Ekrene finnes det innslag av noe rikere vegetasjon, med

større og mindre innslag av edelløvtrær. I almeskogen her finnes det krevende

gresset myskegress.

Fuglelivet i tiltaksområdet er preget av vanlig forekommende arter. Spurvefugl

dominerer helt. I elva Gautingsdalskloven ble det sett fossekall og strandsnipe. Det

ble registrert spor av rev, mår og hjort. Det foreligger ikke opplysninger om at

tiltaksområdet har noen spesielt viktig betydning for hjortevilt eller andre viltarter.


Det er ikke registrert spesielt viktige naturtyper og vegetasjonstyper i de deler av

tiltaksområdet som er aktuelt for utnyttelse og inngrep. Området fremheves ikke som

viktig for naturtyper, vegetasjon og flora i en kommunal sammenheng. Når det gjelder

enkeltarter, framheves kun mosearten trådskruevrangmose (Bryum flaccidum) som

ble funnet på gammel mur ved Ekrene. Arten har relativt begrenset forekomst i fylket

og vurderes som kommunalt viktig.

Tiltaksområdet vurderes å ha meget begrenset verdi som viltområde. Det er ikke

registrert funksjonsområder for vilt som fremheves i en kommunal sammenheng. En

rødlisteart (kongeørn) har kjent hekkeplass perifert i influensområdet.

Deponiområde ved Lånefjorden

Tunnelmasse for alternativet Lånefjorden vil trolig bli deponert i og/eller ved

Lånefjorden. Området er preget av kultivering og inngrep. Den opprinnelige

strandsonen er i stor grad utfylt med stein, noe som har fjernet mye av grunnlaget for

en naturlig strandvegetasjon. Små rester med naturlig strandvegetasjon finnes


52

imidlertid ennå, spesielt rundt naustene. Innenfor strandsonen er nesten hele

området kultivert og benyttet til beite.

Vegetasjonen i området er preget av kulturpåvirkning, med innslag av mange nitrofile

arter. Mindre partier av strandsonen har opprinnelig strandvegetasjon.

I deponiområdet finnes det få viltarter ( fiskemåke, tjeld og gråhegre). Det ble funnet

spor av mink.


Strandsonen ved Bolstad er preget av utfyllinger og kulturpåvirkning, og den

opprinnelige strandsonen er stort sett ødelagt. Området framstår som ordinært og er

preget av vanlige naturtyper. I en helt lokal sammenheng er det andre lokaliteter ved

Lånefjorden som er viktigere for det biologiske mangfoldet enn deponiområdet. Dette

gjelder spesielt de floristiske verdier, som er langt større innerst i fjorden.

Isvotniområdet

Figur 7.4

Aktuell del av Storebotnen som vil få tilført vann fra Isvotni

Området i forgrunnen er en bekke/snøleiesone som vannet fra Isvotni

trolig vil bli overført til. Området drenerer ned til flaten i bildet, og så til

venstre mot Stølsvatnet, som ses i bakgrunnen

Vegetasjonen i Storebotnen bærer preg av langvarig snødekke, og det har utviklet

seg typisk kortvokst snøleievegetasjon i hele lisida. Den kan etter Fremstad & Elven

(1991) beskrives som våtsnøleie. På store arealer utenfor bekkesonene er det ujevn

fastmarkvegetasjon som er påvirket av hyppig overrisling og høy fuktighet. Området

er noe preget av solifluksjon, dvs. substrat i bevegelse som følge av frost eller

vannmetting.

En tredje vegetasjonssone i Storebotnen omfatter mindre partier med forhøyede

grusavsetninger, der det har etablert seg mer permanent vegetasjon. Her har det


53

utviklet seg noe mer artsrik vegetasjon som til dels er preget av arter som også

finnes i lavlandet.

Områdets type og beliggenhet tilsier lite potensial som viltområde, og det foreligger

heller ingen opplysninger om at området har noen spesiell betydning for viltet. Viltet i

nærliggende områder vil ikke bli påvirket av tiltaket.


Området huser ingen av de 56 utvalgte naturtypene. Både vegetasjonssamfunn og

flora vurderes å være ordinær fuktig snøleievegetasjon, som har vid utbredelse i

alpine områder. Det ble ikke registrert vegetasjonstypen rikt våtsnøleie, som er

fremhevet som bevaringsverdig. Området har ingen spesiell verdi utover som

representativ naturtype med karakteristisk snøleievegetasjon. Viltforekomstene

framheves ikke.


Fra og med det øverste vannet; Frambotnvatnet og fram til stupkanten ved

Lånedalen renner bekken gjennom en liten fjelldal i et terreng som er terrassepreget,

med skiftninger mellom mindre fossestryk og rolige partier. Substratet i bekken er

stort sett blankskurt fjell, samt små og mellomstore steiner, men i den flatere nedre

del av fjellbekken er det finere substrat i bunn. Vegetasjon i bekkesonen fra Isvotni

og fram til stupkanten og Kaldagilet er helt dominert av moser. Langs

strandbreddene til Frambotnvatnet og Midtbotnvatnet er det større innslag av høyere

planter, og her finnes en relativt variert flora.

I Kråkefossen er det innslag av fossesprøytpreget vegetasjon, med matter av moser

på fjellveggene. Også denne lokaliteten er til dels dominert av de vanlige moseartene

i vannstrengen, men her inngår et større artsspekter enn ellers i vannstrengen. Her

finnes også en del fuktighetstolerante/krevende høyere planter som blant annet

stjernesildre.

Elva renner på den siste strekningen mot fjorden gjennom store områder med grov

morenemark, der gråor danner glissen skog på begge sider. Vegetasjonen i

gråorskogen er preget av det grove substratet, og området er også flompåvirket.

Den høyereliggende del av bekke-/elvesonen synes å ha marginal verdi for viltet.

Utover fossekall (årsunge) og fjellrype ved Frambotnvatnet, var det kun vanlige

småfuglarter som ble registrert.

Lånedalen har fast bestand av hjort, og dyrene benytter også skogliene som grenser

til den aktuelle vannstrengen. Skogområdene i Lånedalen huser de fleste

småfuglarter som finnes i denne type landskap i Sogn og Fjordane.


På bekke- og elvestrekningen fra Isvotni til Lånefjorden er det ikke registrert noen

naturtyper som fullt ut oppfyller kriteriene for utvalgte 56 naturtyper i DNs håndbok.

Kråkefossen utmerker seg imidlertid med noe fossesprøytvegetasjon, men den

vurderes ikke som spesiell i en lokal sammenheng. Vegetasjon og flora i og langs

vannstrengen vurderes som ordinær og preget av vanlige forekommende arter. To

mosearter fremheves imidlertid som kommunalt / regionalt viktige; Døkkhutremose

og tannånemose er registrert med høydegrense i vassdraget.

Viltforekomstene framheves ikke.


54

Kraftledningstraséene

Eiriksdalskloven

For Eiriksdal kraftverk er det kun traséen gjennom Eiriksdalskloven som berører urørt

område. Dette er en trang V-formet elvedal som er preget av bratte løvskoglier.

I rikere partier finnes hegg og alm. Skogen er av middels lang kontinuitet, men

innslag av gamle trær finnes. Vegetasjonen i dalen er frodig, spesielt på sørsiden og i

dalbunnen. Høystaudevegetasjon preger store arealer i lisidene og

mosevegetasjonen er velutviklet flere steder. Her finnes også skogmiljø med relativt

lang kontinuitet og preg av urskog. I tilknytning til bekkesig og bekker er det

vegetasjon som er frodig og relativt rik, og med et større artsmangfold enn ellers i

dalen. I den sørvendte raslia innerst i dalen vokser mer krevende arter som lundrapp,

hundekveke og stornesle.

Viltbestanden i Eiriksdalskloven er dominert av viltarter som er vanlige/og eller tallrike

over store områder i Norge. Det ble ikke gjort funn av spetter, rovfugler eller andefugl

i området. De sørvendte fjellveggene i indre delen har potensial som reirområder for

hekkende kongeørn og småfalker, men ingen reir ble lokalisert.

Området synes å være lokalt viktig for den lokale hjortestammen. Under feltarbeidet

ble det også registrert spor etter rev og mår i området.


Begrensede områder av Eiriksdalskloven framheves som lokalt viktig for det

biologiske mangfoldet. Dette gjelder to helt lokalt viktige naturtyper. Et mindre

område (< 10 dekar) med løvskog ved elva i nedre del av dalen har frodig og til dels

rik vegetasjon, med flere krevende plantearter. I indre del av dalen er det et område

med sørvendt rasmark med større innslag av alm og næringskrevende planter. Ingen

av lokalitetene oppfyller helt kriteriene for utvalgte naturtyper etter DN –håndbok

nr. 13 -1999, men fremheves som lokalt viktig. Ingen truede eller sjeldne

vegetasjonstyper eller plantearter ble registrert.

Trasé for 132 kV luftledning (alt 2)

For Lånefjord kraftverk er det bare dette linjealternativet som krysser urørte områder.

Da disse er dårlig undersøkt er det svært begrenset datamateriale som foreligger.

Basert på tilfeldige helikopterstopp langs kraftledningstraseen, synes området å være

preget av ordinære naturtyper og vegetasjon. Kun arter som er vanlige i

fjellområdene ble registrert.

Ifølge opplysninger fra lokalbefolkningen, huser traseområdet en relativt bra, men

varierende bestand av fjellrype (høyereliggende områder) og lirype. Hare finnes det

lite av, mens hjort bruker området om sommeren. Under befaring ble det registrert

vanlige fjellfugler som heipiplerke, ringtrost og steinskvett.

Helt perifert i influensområdet for denne er det kjent en hekkeplass for kongeørn

(kilde: Magne Sleire). Basert på artens arealkrav, er det sannsynlig at dette paret har

jaktområder der ledningstraséen er lagt.

7.2.6 Fisk og fiskeinteresser

Daleelva er i dag en svært viktig lakseelv, ikke minst som følge av et meget aktivt

arbeid med oppdrett og utsetting. Siden begynnelsen av 1990-årene har

sportsfiskefangstene av laks økt betydelig. De høyest registrerte fangstene


55

noensinne er gjort i senere år (2000: 821 kg, 2002: 987 kg, 2004: 1141 kg). Dette

kan skyldes flere faktorer, mellom annet økt sjøoverlevelse som følge av varmere

havklima, økning i fangst av utsatt laks og av rømt oppdrettslaks (Fiskebiologiske

undersøkelser i Daleelva i Høyanger 2003 – 2005, NINA Rapport 75).

For laks viser gjennomsnittsstørrelsen en økende tendens fra 1970 og fram til i dag

noe som sannsynligvis skyldes en redusert andel smålaks i fangstene.

Utsatt laks utgjorde 50 - 60 % av laksefangsten i Daleelva i 2003 og 30 - 40 % av

laksefangsten i 2004. Utsatt laks er dermed en betydelig del av laksebestanden i

elva. Rømt oppdrettslaks utgjorde også betydelige andeler av laksefangsten i de

samme årene, anslagsvis 15 - 20 % i 2003 og 20 - 30 % i 2004.

Fangsten av sjøaure har avtatt siden første del av 1970 - tallet og var svært lav i

2003 (37 kg) og i 2004 (33 kg). Dette kan skyldes forsinket oppgang i elva. Det

betydelige antallet sjøørret registrert i gytefisktellinger om høsten i 2003 og 2004, gir

også en indikasjon på dette.

Boniteringsundersøkelser viste at Daleelva har gode skjul- og oppvekstplasser for

laksunger i alle deler av elva nedenfor kraftverket, men at vassdraget i øvre deler

nær kraftverksutløpet har små arealer med egnet gytesubstrat

Undersøkelsene i sidebekkene tyder på at de er viktige oppvekstområder for aure.

Selv om arealet av sidebekkene er beskjedent sammenlignet med hovedelva, vil

sidebekkene allikevel bidra med en betydelig del av smoltproduksjonen av aure.

Funn av eldre laksunger i noen av sidebekkene tyder på at også laksunger kan

benytte sidebekkene som oppvekstområder.

Det ble ved kjemisk analyse påvist høye konsentrasjoner av giftig aluminium i vann

og høye konsentrasjoner av metall i gjellene hos laksunger fanget i Daleelva både

våren 2004 og våren 2005. Ved histologisk undersøkelse av gjellene fra de samme

fiskene ble det påvist uttalt metallakkumulering i prøvene fra begge år.

Eksponeringen for metallene og akkumuleringen på overflaten og i gjellevevet har

sannsynligvis negative effekter på fisken, men det er vanskelig å kvantifisere disse

effektene.

I samarbeid med Høyanger Jakt- og Fiskelag har NINA i 2004 gjennomført

prøvefiske med garn i Isvotni, Frambotnvatnet og Midtbotnvatnet ved hjelp av

standard metodikk. Videre er det gjennomført ungfisk - undersøkelser på berørte

elvestrekninger i Langedalen (oppstrøms Roesvatnet) og på lakseførende del av

Eiriksdalselva ved hjelp av standard el-fiskemetodikk. Det er gjennomført befaring av

Dalelvi/Kråkeelvi i Lånedalen. I tillegg har en benyttet data fra ovennevnte prosjekt;

”Fiskebiologiske undersøkelser i Daleelva i Høyanger kommune i 2003 – 2005” som

NINA leder etter oppdrag fra Statkraft.

Det vises for øvrig til fagrapporten for nærmere beskrivelse av dagen fiskeforhold.

7.2.7 Marinbiologi og hydrografi

De marinbiologiske feltundersøkelsene ble gjennomført i september 2004 (fagrapport

om; Fiskebiologi og marinbiologi & hydrografi). Feltundersøkelsene besto av å

identifisere og geo-referere marine naturtyper langs strandlinja og på bunnen i


56

utvalgte områder i Lånefjorden ved hjelp av videoutstyr for undervannsbruk. Forhold

knyttet til marin fauna (inkludert fisk), fastsittende alger og planktonlignende alger er

vurdert knyttet til de dominerende substrat- og habitatforhold og deres rolle som

leveområder for andre arter.


Lånefjorden er i det aktuelle utbyggingsområdet bratt og har god sirkulasjon. Med

tanke på substrat, dominerte stein og blokk innerst ved land. Lenger ut finnes fin

sandbunn og tidvis mer finpartikulært sediment. På bløtbunn midtfjords ble

observerte ofte tette forekomster av huler, antakeligvis krepsehuler. Av

biotopbyggende arter/habitater, dominerte grisetang i de grunne områdene inne ved

land, men ble også registrert noe blæretang og sagtang. Enkelte steder fantes også

spredte forekomster av sukkertare. Det var lite makrofauna (f.eks. rur og strandsnegl)

og artsmangfoldet basert på den visuelle analysen var relativt lavt. Hele strandlinja

var påvirket av tilrennende elver og bekker. I særlig nedre del av tang- og tarebeltet

ble observerte mye fisk. Her var det også tidvis mye fintrådige alger i forbindelse med

tang og tare.

I noen områder inne ved land så det ut til at stein og blokk var plassert/organisert.

Alderen på denne organisasjonen er ukjent, så i noen områder kan liten

tilstedeværelse av arter skyldes at samfunn ennå ikke har etablert seg. En del

blokker ble funnet på hardbunn, antageligvis som resultat av at de har rast ned fra

land. Strandlinjen kan ha endret seg i etterkant av raset i høst. Effekten av dette på

strandsonen og marint liv er ukjent, da feltarbeidet foregikk i etterkant av raset.

I Lånefjorden foregår mye av fisket med stang fra land, særlig helt innerst i fjorden.

Det foregår også noe fiske fra båt, inkludert noe breiflabbfiske. Det er i hovedsak

torsk, lyr, sei og makrell som fiskes.

Høyangerfjorden

Feltarbeid fant kun sted i Lånefjorden, så kun fiskerelaterte opplysninger finnes for

Høyangerfjorden. Høyangerfjorden har gode fiskeforhold. Kun en yrkesfisker er

registrert i Høyanger kommune, men fjorden har en del sportsfiske, stort sett på sei

(mye om høsten), hyse, torsk og lange. Om somrene fiskes det også etter breiflabb.

Fisket i Høyanger (også sportsfisket) foregår stort sett fra båt, da det er dårlig

adkomst til fjorden fra land (pga bratt terreng). Det dorges også etter laks og sjøaure.

7.2.8 Landskap og friluftsliv

Følgende beskrivelser og vurderinger er hentet fra fagrapporten; Friluftsliv &

Landskap (vedlegg 1).

Basert på de vurderingskriterier som er benyttet av Elgersma (1998b), vil ingen av

tiltaksområdene ha opplevelsesverdi som er høyere enn lokalt viktig. Området

Lånedalen og indre deler Lånefjorden framheves likevel som et landskap med

opplevelsesverdier utover det typiske landskapet ved Sognefjorden. Området

vurderes å ha høy inntrykksstyrke, og spesielt framheves fjellveggenes markerte

innramming av fjorden og den flate dalbunnen i Lånedalen. Områdets dramatiske

preg forsterkes av flere mindre fossefall og elver som styrter utfor fjellveggene.


57

Samlet sett vurderes landskapet i tilknytning til Lånedalen å ha minst lokal/regional

verdi.

Fig. 7.5

Lånedalen

Friluftsinteresserte i Høyanger og Balestrand kommuner har nærhet til en rekke

potensielle utfartsområder både til lands og i sjø. Mange av områdene er preget av

lite inngrep og lav grad av forstyrrelse. Innbyggerne i de to kommunene har kort

avstand til potensielle rekreasjonsområder fra boligene sine.

Generelt sett er friluftslivet i tiltaksområdene helt dominert av lokale brukere. Ingen

av friluftsområdene i grenseområdet mellom Høyanger og Balestrand kommuner har

spesielle verdier som gjør dem til attraksjonsområder for turister. Friluftslivet i

tiltaksområdet er imidlertid mangfoldig og utøves av store deler av befolkningen. Helt

lokale rekreasjonsturer som jogging og fotturer i tilknytning til bebyggelsen er den

vanligste form for friluftsliv. Denne aktiviteten utøves daglig av flere brukere.

I fiskesesongen for Daleelva (i Høyanger) er det flere som benytter elva flere ganger i

uka.

7.2.9 Kulturminner og kulturmiljø

Følgende materiale er hentet fra fagrapporten; Kulturminner og kulturlandskap og

fagnotatet om kulturhistorisk bruk av fjellområdene (vedlegg 1).


58

Bosetninger ved Sognefjorden kan spores tilbake til eldre steinalder (Sogn og

Fjordane fylkeskommune 2000), men det foreligger lite dokumentasjon på

bosetningsmønsteret opp gjennom århundrene.

Det som er kjent om den kulturhistoriske bruken av fjellområdene, er i hovedsak

knyttet til stølsdrift med tilhørende beitebruk og gjeting rundt stølene. I tillegg kommer

ferdsel mellom stølene i området. Det betyr at området har vært kontaktpunkt mellom

Høyanger, Balestrand og Låne. En må anta at stølsdriften i området har lange

tradisjoner.

Automatisk freda kulturminner

Det er ikke kjent noen automatisk freda kulturminner innenfor de områdene som blir

berørt av tiltaksplanene. Det automatiske freda kulturminnet som ligger nærmest

tiltaksområdene, er en gravrøys på Kollangsneset, ytterst i Lånefjorden.

Potensialet for funn av automatisk freda kulturminner er tilstede i områder som

Bolstad, Ekrene, Låne og tiltaksområdene ved Høgsvatnet og Roesvatnet. Basert på

opplysninger fra fylkeskommunens kulturavdeling er det sannsynlig at det er mangel

på feltundersøkelser som best forklarer at det ikke er kjente fornminnefunn i

tiltaksområdene. Gravrøysen på Kollangsneset vitner om at områdets potensial er

tilstede.

Isvotni er ca. 1,5 km langt, og her er det enkelte steder med løsmasser, både ned

mot vannkanten og på litt høyereliggende platåer. Flere av disse stedene kan ha

potensial for boplasser fra steinbrukende tid. Det mest lovende synes å være en

tange som går ut fra sørbredden omtrent midt på vannet.

For dette området er det viktig at det avklares om det finnes steinalderlokaliteter her.

Det vil være nødvendig med spesiell befaring med prøvestikking. Deretter vil det

kunne avgjøres om vannet kan reguleres (NB! Er ikke planlagt regulert), og i tilfelle

om det vil være nødvendig med ytterligere arkeologiske undersøkelser.

Nyere tids kulturminner

Ved Bolstad er det registrert gårdstun med 7 bygninger som er inkludert i SEFRAKregisteret.

Tilsvarende bygninger finnes også i Lånedalen. Ved Lånefjorden finnes

det registrert flere relativt gamle naust som ligger innenfor tiltaksområdet.

I Dalsdalen er det registrert et kulturlandskap som er definert som bevaringsverdig.

Dette området ved Rindeholmen (g.nr./br.nr. 62/4) er registrert som et typeområde

for kulturlandskap i Høyanger kommune. Området er beskrevet som en gråorhage og

er vurdert som et viktig innslag i mangfoldet til området rundt Høyanger.

Rindeholmen blir også benyttet som rekreasjonsområde.

Ved Roesvatnet er det registrert et steinnaust. I området ved Høgsvatnet ligger et

stølsanlegg for Dalegardane, samt flere tufter etter stølsanlegg. Det er også registrert

tufter etter stølsanlegg ved Sæbotten. Stølene blir nå benyttet til hytter, og i

forbindelse med tilsyn av beitedyr i området. Landskapet med stølsbygningene og

gamle tufter er vurdert til å ha lokal verdi for brukerne av stølene/hyttene og andre

som benytter området i friluftslivssammenheng, selv om det er inngrep i området.

Stølen ved Kråkeskaret har også lokal verdi for brukerne av bygningene. For andre


59

som ferdes i området vil bygningene trolig fremstå som eldre hytter, og ha relativt

begrenset verdi i forhold til det kulturhistoriske innhold i landskapet.

7.2.10 Vannkvalitet, forurensning og støy

Vannkvalitet og forurensning

(Kfr. fagrapporten)

Gautingsdalselva

Vannkvaliteten i Gautingsdalselva er god med tanke på forsuring. I perioden oktober

2003 til oktober 2004 ble det registrert pH under 6 ved et tilfelle (pH 5,96). Vann fra

feltene som går gjennom K2, har noe lavere pH-verdier. Lenger nedstrøms i Daleelva

påvirkes vannkvaliteten i tillegg også av avrenning fra Eiriksdalselva og restfelter på

begge sider av Dalsdalen. pH-verdiene varier noe gjennom året og laveste verdi i

Daleelva og Gautingsdalselva ble målt under storflommen 27. september 2004 er

gjengitt i tabell 7.1 nedenfor. I tabell 7.2 på neste side er resultatene fra

vannprøvetakingene vist og målt mot SFTs kriterier for klassifisering av vannkvalitet

(SFT 1997) i figur 7.3.

Tabell 7.1.

pH, konduktivitet og kalsiumkonsentrasjon i vannprøver tatt i regi av DN i

perioden 27.10.03 til 25.10.04.

Prøvetakingsstasjon pH Konduktivitet

(mS/m)

Gautingsdalselva - hele året 6,18

- 16.09-31.05 6,14

- 01.06-15.09 6,35

Utløp K2

15.09

Daleelva v/Dale

- hele året

- 16.09-31.05

- 01.06-

- hele året

- 16.09-31.05

- 01.06-15.09

5,91

5,87

6,09

5,96

5,92

6,10

Kalsium

(mg/l)

2,00 1,32

0,95 0,34

1,21 0,57

Daleelva

Oppstrøms tettstedet Høyanger er det få forurensningskilder av betydning. Elva går

gjennom skog, og det er lite jordbruksarealer langs denne strekningen. Bebyggelsen

i Høyanger er tilknyttet kommunalt avløpsnett, som for tiden er under oppgradering,

og renset avløpsvann ledes ut i fjorden.

Vannkvaliteten, med tanke på næringssalter og organisk materiale i Daleelva, må

klassifiseres som meget god eller god. Unntaket er under storflommen den

27. september, da det ble registrert temporært høye konsentrasjoner av fosfor og

organisk karbon. Når det gjelder termotolerante koliforme bakterier, er

konsentrasjonene høye ved samtlige prøvetakinger, og ligger gjennomgående på ett

nivå som må klassifiseres som mindre egnet til ikke egnet for bading. Unntaket er en

dato i august da vannkvaliteten kan klassifiseres egnet for bading.


60

Tabell 7.2 Resultater fra vannprøvetaking i Daleelva, 09.08.04-11.10.04.

Dato

Vannføring

m 3 /s

Tot.-P

g P/l

Tot-N

g N/l

TOC

mg C/l

TKB

ant./100

ml

09.08.04 ~6 4 217 0,69 520

16.08.04 ~6 4 148 0,55 25

23.08.04 4 184 0,52 1100

30.08.04 middels flom 6 243 0,91 400

06.09.04 4 178 0,75 109

13.09.04 liten flom 8 252 1,7 140

20.09.04 7 213 1,2 1400

27.09.04 storflom (90-

50 213 26 400

100)

04.10.04 5 207 0,56 500

Tabell 7.3. Klassifisering av tilstand (SFT 1997)

PARAMETER

I

”Meget

god”

TILSTANDSKLASSER

III

”Mindre

god”

II

”God”

IV

”Dårlig”

V

”Meget

dårlig”

Total fosfor (g P/l) 50

Total nitrogen (g N/l) 1200

Totalt organisk karbon – TOC

15

(mg C/l)

Farge (mg Pt/l) 80

Turbiditet (FTU) 5

Termotolerante koliforme

bakterier – TKB (antall/100 ml)

1000


Det finnes ingen forurensningskilder langs Kråkeelvi. Elva, som kommer fra Isvotni

og renner sammen med Dalelvi ca 220 m før utløpet i Lånefjorden, går gjennom et

område som er upåvirket av bebyggelse og landbruk. Det kan forventes at

vannkvaliteten i dette vassdraget vil være rimelig lik vannkvaliteten i

Eiriksdalsvassdraget med tanke på forsuring og innhold av næringssalter.

Støy

Utbyggingsprosjektene krever omfattende anleggsarbeid, og har en antatt byggetid

på rundt 3 år. De vesentligste kildene til støy i anleggsperioden er:











Anleggsmaskiner og byggeprosesser ved etablering av arbeidssteder og

riggområder

Transport av utstyr og varer i byggetiden

Helikoptertransport til arbeidssteder i fjellet

Transport og tipping av tunnelmasser

Helikoptertransport ved bygging av linjer


61

Det vil bli høyest nivå og lengst varighet av støy knyttet til transport og tipping av

tunnelmasser. Etableringen av arbeidsstedene vil foregå i en begrenset del av

byggeperioden. Det samme vil gjelde for etablering av eventuelle nye linjer.

7.2.11 Naturressurser


Opplysningene er hentet fra fagrapport; Jord- og skogbruk.


Tiltaksområdene i fjellet er knyttet til området ved Høgsvatnet og Roesvatnet. I

tradisjonell landbrukssammenheng har området ingen verdi utover som beiteområde

for sau. Fjellområdene her benyttes som felles beite for fire bruk i Høyanger, men det

er også bruk utenfor Høyanger som leier beite her.

Innenfor området ligger det noen hytter som er knyttet til aktuelle

landbrukseiendommer. Utover den betydningen hyttene har for fritidsaktiviteten i

området, har hyttene også en funksjon i forbindelse med tilsyn av dyr.

Innenfor tiltaksområdet i Eiriksdalen og tilgrensende områder er jakten ikke utleid.

Grunneierne jakter selv småvilt her, mens hjortejakt utøves primært nord for

Eiriksdalen, inn mot Gryvlebotnen. I Langedalen, like øst for tiltaksområdet, leies

jakten ut til Høyanger jakt og fiskelag (HJFL). Her jaktes det primært rype, men også

noe hare. Utleiejakten innbringer grunneierne begrensede inntekter årlig.

Det er ikke etablert kortordning for fiske i fjellområdene, og i praksis oppfattes det

som at fisket er fritt her.

Det er teigblanding i hele Dalsdalen, men med felles beiterett for de fire brukene på

Dale. I dag er to av de fire brukene i drift. Området rundt Ekrene er i følge

oversiktsplanen for skogbruket i Høyanger registrert som drivverdig blandingsskog.

Den trange Eiriksdalskloven vurderes som lite egnet som beiteområde for sau, og det

er også sjelden dyrene beveger seg inn i dalen. På grunn av bratte fjellsider, har

dyrene ingen atkomstmuligheter inn til fjellområdene via denne dalen. Det meste av

det skogkledde arealet ligger meget brattlendt til, og skogen her vurderes på grunn

av dette som ikke drivverdig.

Det utøves i dag hjortejakt i liene og på fjellet på hele strekningen Høyanger -

Gautingsdalen/Eiriksdalen. Området ved Ekrene inngår i et større hjortevald på

7000 dekar som dekker hele dalen. Bortsett fra et område ved Hjellene, som er utleid

til Høyanger jakt og fiskelag (HJFL), står grunneierne ansvarlig for jakten i valdet.

Grunneierne i Dalsdalen har også leid ut fiskerettighetene til HJFL for hele den

lakseførende delen av Daleelva. Inntektene baserer seg på antall kort som blir solgt,

men inntektene til brukene er relativt begrensede.

Lånefjord kraftverk

Tiltaksområdet ved Lånefjorden omfatter hovedsakelig gårdbrukene g.nr./br.nr. 78/1

og 78/2, 3 på Bolstad. Basert på den aktuelle avgrensing av tiltaksområdet, vil hele

innmarka samt gårdstunene til disse brukene omfattes av tiltaksområdet.


62

Det er noen drivverdige forekomster av skog. Disse arealer gjelder primært de øvre

deler av lisidene, der skogen er utbredt. Løvskog er dominerende, men noen

granplantefelt ligger helt sør i området.

De aktuelle arealer for tiltaksområdet inngår i et større hjortevald som strekker seg

fra Bolstad til Mårene. Jaktvaldet har en størrelse på 11000 dekar og valdet hadde i

2004 en tildelt fellingskvote på 15 dyr. Jaktrettighetene på hjort er ikke utleid.

Langs ledningstraséen over fjellet er det ingen arealer som er kultivert for oppdyrking

eller beite. Fjellområdet fra Høgsvatnet til kanten av Lånedalen benyttes til beite for

sau som hører til gårdene på Bolstad og Kollangsneset, men også dyr

hjemmehørende andre steder kan benytte området. Traséen blir stort sett ført

gjennom arealer over tregrensen, og vil derfor knapt berøre skog. Unntaket er en kort

strekning i den nederste delen av fjellskaret, før linja koples til transformatorstasjonen

ved Bolstad. Disse arealer er stort sett utilgjengelige for skogsdrift, men ved

transformatorstasjonen er det plantefelt av gran som vil kunne bli berørt.

Det utøves noe jakt på rype i fjellet der kraftledningstraséen er lagt, og området er

vurdert som normalt bra rypeterreng. Det jaktes også noe på hare. Småviltjakta

forvaltes av grunneiere, og det er ikke kortordninger eller utleie av jaktterreng i

området.

Overføringen av Isvotni

Fjellområdene ved Isvotni blir benyttet til sauebeite i perioden juli-september. Viktige

beiteområder er her selve dalen som Kråkeelvi drenerer gjennom. Området ved

Isvotni og Storebotnen har liten bruksfrekvens av dyrene, da det her er lite

vegetasjon og snøen ligger lenge.

På Låne i Lånedalen er det i dag tre gårdsbruk, med to opprinnelige

husmannsplasser nede i dalen. Gårdsbrukene har både fulldyrka mark og gjødsla

beite nede i Lånedalen. Et av brukene har storfe, mens det andre bruket har sau.

Storfeflokken på ca. 30 dyr beiter fritt i skogområdene ved elvene Kråkeelvi og

Dalelvi.

Et av brukene på Låne tar inn vann fra Kråkeelvi for bruk til et lokalt kraftverk og

vanning. Vanninntaket ligger like oppstrøms Kråkefossen. Den vesentligste delen av

strømforsyningen til gården kommer via dette kraftverket.

Skog dekker arealer opp til 6-700 moh i denne delen av landet. Skogen som er

knyttet til brukene i Lånedalen har generelt sett liten verdi til tømmerproduksjon, og

skogen utnyttes stort sett til ved.

Småviltjakt utøves i liten grad på fjellet og i skogsområdene, mens hjort jaktes

primært i liene ved Lånedalen. Det er ett jaktvald for hjort som dekker areal under

skoggrensen i området Lånedalen – Kongsneset. Tettheten av dyr i området er høy,

men ligger på samme nivå som ellers i kommunen.

Fritidsfisket i vassdraget er meget begrenset. Isvotni er fisketomt, men vannene

nedstrøms dette har ørret.


63

Mineralforekomster

Ingen kjente mineralforekomster er registrert innenfor utbyggingsområdet.

7.2.12 Reiselivsaktiviteter og reiselivsplaner i området

I kartleggingen av reiselivsaktiviteter og eventuelle konflikter med reiselivet i området

har fagutreder hatt kontakt med Høyanger og Balestrand kommuner og de regionale

reiselivs -organisasjoner i området; Stiftinga Jensbua for Ytre Sogn og Sognefjord

Reiseliv for midtre Sogn, og fått deres vurderinger av saken.

Når det gjelder reiselivsaktiviteter og reiselivsplaner i det aktuelle området, så er

disse i dag ifølge disse informanter, av svært begrenset karakter.

Områdene rundt reguleringsmagasinene oppe på fjellet er vanskelig tilgjengelig fordi

en mangler en egnet veiframføring, og det er ikke registrert verken turistanlegg eller

reiselivsaktiviteter i området, og heller ingen planer om slike. Det er imidlertid en del

private hytter og støler oppe på fjellet, og området er mye brukt til turgåing både

sommer og vinter. Hytteeierne har i forbindelse med opprustning av kraftanleggene

ønsket seg en ny vegforbindelse opp på fjellet, men disse planene er ifølge

Høyanger kommune skrinlagt på grunn av høye kostnader. I stedet ventes

trallebanen fra Eiriksdalen opp på fjellet å bli opprustet i forbindelse med

kraftutbyggingen (NB! Er allerede rustet opp for passasjertrafikk).

I Lånefjorden er det heller ingen turistanlegg eller reiselivsaktiviteter som vil bli berørt

av utbygging og drift av Lånefjord kraftverk. Det er heller ingen planer om slike

aktiviteter som Balestrand kommune eller Sognefjord Reiseliv kjenner til. Lånefjorden

har i dag ingen anløp av cruiseskip, og ansees heller ikke framover som interessant i

den sammenheng.

Det vises for øvrig til fagrapporten; Reiseliv og turisme.


64

7.3 VIRKNINGER AV UTBYGGINGSPLANENE

Alle virkninger av utbyggingsplanene for naturmiljøet og berørte interesser som er

gjengitt i dette kapittelet, er hentet fra de ulike fagrapportene. Det vises til oversikten i

vedlegg 1.

7.3.2 Anleggsfasen

Støy


Det vil bli størst støyproblemer knyttet til dette utbyggingsalternativet. Her må det

etableres et stort arbeidssted ved Bolstad. Både etablering av tippområde i fjorden

og alternativ uttransport av tunnelmasser vil gi opphav til støy lokalt i Lånefjorden.

Det må forutsettes at all bebyggelse i indre del av Lånefjorden vil bli noe berørt av

anleggsarbeidet. Fra Bolstad må det også påregnes noe helikopteraktivitet i en

avgrenset periode, dersom linjealternativet over fjellet velges.


Ved en utbygging vil det her måtte etableres et stort arbeidssted og tippområde ved

Ekrene øverst i Dalsdalen. Området ligger imidlertid vel 2 km fra nærmeste

bebyggelse ved Dale. Støy fra dumpere og tippaktivitet vil være den største

støykilden.

I forbindelse med tippen i Botnen må det påregnes at støy fra anlegget vil merkes

ved de nærmeste hyttene ved Høgsvatnet. Utbyggingsperioden for denne delen av

prosjektet er kortere enn for tilsvarende aktiviteter ved hovedarbeidsstedene. I tillegg

er bruken av hyttene oftest konsentrert til visse tider, slik at det vil være enklere å

tilpasse støyende aktiviteten til tider når hyttene ikke brukes.

Helikopterstøy knyttet til transport av driftsmidler og eventuell bygging av linjer kan i

liten grad avbøtes, med unntak av en tidmessig styring av aktiviteten. Det antas

likevel at støy fra helikoptertransport vil bli tidsbegrenset.

Vannforurensning

Forurensning fra anleggsaktiviteter kan forebygges gjennom god planlegging samt

oppfølging av driften. Det forutsettes at nødvendige renseanlegg etableres for

oppsamling/behandling av forurenset avrenningsvann, som for eksempel

oljeavskillere ved verksted og riggplasser, septiktanker ved brakkeleirer og

sedimenteringsbassenger/slamlaguner for drensvann fra tunneldriving.

Avrenning av steinpartikler fra tippområdet ved Botnen/Roesvatnet forutsettes

forebygget gjennom god landskapstilpassing og tildekking. Så lenge det er aktivitet i

tippområdene, bør drensvann ledes til en slamlagune for kontroll og sedimentering.

Etter at tippen er tildekket og beplantet forventes avrenning av steinpartikler ikke å

utgjøre et vesentlig problem.

Overføringen av Isvotni mot Stølsvatnet vil medføre at det dannes et nytt bekkeleie

på anslagsvis 400 m mellom tunnelutløpet og den eksisterende bekken lenger ned i

dalsiden. Her vil en grave ut et elveleie øverst i dalsiden for å unngå unødvendig

erosjon. Det kan likevel bli en viss erosjon fra avløpet og ned til det eksisterende


65

bekkeleiet. Det kan også bli erosjon i den eksisterende bekken, siden vannføring her

vil øke mye. Erosjonen vil bli størst rett etter overføringen starter og vil tilføre bekken

organisk og uorganisk partikulært materiale av stedegen karakter.

Jord og skogbruk

Isvotniområdet

I anleggsperioden vil det kunne være forstyrrelser knyttet til for eksempel bruk av

helikopter og annet utstyr. Dette kan medføre kortvarige situasjoner med stress for

beitedyr i området.


Tiltaksområdene ved K2 vil få en del aktivitet i anleggsperioden som kan gi

forstyrrelser for de få beitedyrene som benytter området. Dyrene er imidlertid trolig

tilpasset det betydelige forstyrrelsesregimet her, og forstyrrelsene forventes å få små

negative virkninger for dyrene.


Et arealbeslag av dyrka mark i forbindelse med brakkerigg, lager og lignende vil

kunne få konsekvenser for tilskuddet til brukene.

Deponering av masse i fjorden eller på land i Lånefjordområdet vil kunne medføre

forstyrrelser i anleggsperioden gjennom tungtransport og andre aktiviteter. Dette kan

også gi ulemper for gårdsdrift og forstyrrelser av beitedyr. De samme forhold gjelder

anleggsarbeid knyttet til utløpstunnelen, som trolig vil ende utenfor Bolstad.

En etablering av luftledningen vil kunne gi midlertidig reduksjon av beite nær

ledningen, men det forventes at dyrene snart vil tilpasse seg denne nye situasjonen. I

anleggsfasen vil dyrene kunne bli forstyrret i kortere perioder. Disse forhold forventes

ikke å få noen negative virkninger for dyrenes matinntak.


Samlet viser beregningene ved Eiriksdalalternativet forventede norske vare- og

tjenesteleveranser på 253 millioner 2004-kr eller 78% av totalinvesteringen.

Hovedtyngden av de norske leveransene kommer innenfor bygg og anlegg med vel

150 millioner kr, industrivirksomhet vil få leveranser på rundt 55 millioner kr, mens

resten fordeler seg på forretningsmessig tjenesteyting, transport og varehandel.

Ved Lånefjordalternativet ventes norske vare- og tjenesteleveranser for rundt 325

millioner 2004-kr, som også her gir en norsk andel på 78 % av totalinvesteringen.

Næringsfordelingen av de norske leveransene blir omtrent som ovenfor, med

hovedvekt på bygg og anleggsleveranser for nær 190 millioner kr, men også med

betydelige leveranser fra industri på vel 80 millioner kr.

Regionalt i Sogn og Fjordane ventes ved Eiriksdalalternativet leveranser for rundt 95

millioner 2004-kr, hvorav to tredjedeler er bygg og anleggsleveranser og resten i stor

grad innenfor transport. Ved Lånefjordalternativet ventes regionale leveranser for

nær 100 millioner kr, med omtrent samme næringsfordeling. En stor del av disse

leveransene vil være lokale vare og tjenesteleveranser fra næringslivet i Høyanger

og Balestrand.


66

Sysselsetting i anleggsperioden

Ved Eiriksdalalternativet viser beregningene nasjonale sysselsettingseffekter på

rundt 535 årsverk, fordelt over fire år i perioden 2006 – 2009. Rundt to tredjedeler av

dette er økt sysselsetting i leverandør- og underleverandørbedrifter til anlegget, med

hovedvekt innenfor bygg og anlegg og industri. Resten er konsumvirkninger av de

ansattes forbruk. Ved Lånefjordalternativet blir de nasjonale sysselsettingsvirkningene

rundt 685 årsverk med omtrent samme fordeling.

På regionalt nivå i Sogn og fjordane viser beregningene regionale

sysselsettingseffekter ved Eiriksdalalternativet på rundt 160 årsverk fordelt over fire

år i perioden 2006 – 2009. Vel 100 årsverk er her direkte og indirekte

sysselsettingseffekter i leverandør og underleverandørbedrifter, særlig innen bygg og

anlegg, mens resten er konsumvirkninger. Ved Lånefjordalternativet ventes regionale

sysselsettingseffekter på vel 170 årsverk med omtrent samme fordeling.

Friluftslivet

Da anleggsarbeidet vil være knyttet til en begrenset tidsperiode, forventes ikke dette

å føre til redusert bruksfrekvens eller opplevelseskvalitet i berørte områder. Et unntak

kan være Høgsvatnet og Roesvatnet, der anleggsarbeidet vil kunne ha forstyrrende

virkninger for de som benytter hytter i området. Blakking av vannet i Høgvannet,

Roesvatnet og i Daleelva kan også være en problemstilling i anleggsperioden.

7.3.1 Driftsfasen

Vannføring og grunnvannsforhold

I vedlegg 18 er aktuelle vannføringer vist for Daleelva og Dalelvi på ulike

vassdragsavsnitt.

Daleelva

Realisering av Eiriksdal kraftverk vil generelt øke vannføringen i Daleelva i forhold til

dagens situasjon i alle år, men redusere variasjonen i vannføringen. Økningen vil bli

størst om vinteren. Unntaket er sommersituasjonen i tørre år, da vannføringen kan bli

litt lavere enn i dagens situasjon. I tørre år kan en vente en vintervannføring som i

gjennomsnitt vil ligge i underkant av 5 m 3 /s, og at vannføringer ned mot dagens

minstevannføring bare kan forventes i noen få og kortere perioder. Størrelsen på

flommene vil være relativ lik dagens situasjon. I normalår vil

gjennomsnittsvannføringen være nær 9-10 m 3 /s ved utløpet til sjøen og variere lite

mellom sommer og vinter. Bare i kortere perioder om høsten kan en forvente

vannføringer under 5 m 3 /s og vannføring nær dagens minstevannføring vil opptre

sjelden. Forskjellene i vannføring i forhold til dagens situasjon vil derfor være størst

om vinteren. Det vises til figur 7.4 på neste side.

Ved bygging av Lånefjorden kraftverk vil inntil 10 m 3 /s av vannet overføres til

Lånefjorden. Vannføringen i Daleelva vil da i de aller fleste år være dimensjonert av

minstevannføringskravet og restfeltet. I sommersituasjonen vil vannføringen gå ned

fra 6 til 5 m 3 /s. I våte år vil økningen i vannføringen være størst om sommeren, når

kraftverket vil gå nær maksimal slukeevne i lange perioder. Da kan en også forvente

at både hyppighet av og nivået på eventuelle skadeflommer vil bli redusert. Dette

gjelder begge utbyggingsalternativene, men vannføringen vil i slike

ekstremsituasjoner bare bli redusert tilsvarende maksimal slukeevne i kraftverket.


67

30

25

Vannføring Daleelva ved utløpet til sjøen

Normalt år (1998)

Eriksdal kraftverk

Dagens sommer

Dagens regulering

Vannføring (m 3 /s)

20

15

10

5

0

1.1. 1.2. 1.3. 1.4. 1.5. 1.6. 1.7. 1.8. 1.9. 1.10. 1.11. 1.12.

30

25


Tørt år (1960)


Dagens sommer



20

15

10

5

0

1.1. 1.2. 1.3. 1.4. 1.5. 1.6. 1.7. 1.8. 1.9. 1.10. 1.11. 1.12.


100

90

80

70

60

50

40

30

20

10

0


Vått år (1989)


Dagens sommer


1.1. 1.2. 1.3. 1.4. 1.5. 1.6. 1.7. 1.8. 1.9. 1.10. 1.11. 1.12.

Fig 7.4

Vannføringen I Daleelva i et normalår, tørt år og vått år før og etter en

utbygging av Eiriksdal kraftverk


68

Dalelvi, Lånedalen

Beregnet vannføring i Dalelvi ved utløpet til sjøen i dagens situasjon er i gjennomsnitt

noe under 1 m 3 /s, og varierer mellom 25 l/s til rundt 12 m 3 /s ved store flommer.

Vanlig flomvannføring ligger rundt 6 - 8 m 3 /s. Etter fraføring av Isvotni reduseres

gjennomsnittsvannføringen med 170 l/s. Lavvannføringen reduseres med ca. 5 l/s og

vanlig flomvannføring reduseres med i størrelsesorden 1 - 2 m 3 /s. Effekt av

fraføringen på vannføringen i Kråkeelvi ved samløpet er omtrent dobbelt så stor som

effekten i Dalelvi ved utløpet, gitt som andeler av vannføringen i dagens situasjon.

Effekten av fraføringen vil øke oppover Kråkeelvi og være størst øverst oppe ved

utløpet av Isvotni der elva tørrlegges. Ved innløpet til Frambotnvatnet kan en legge til

grunn at ca 2/3 av dagens vannføring blir fraført, og at vannføringen i tørre perioder

vil bli svært lav. Ved innløpet til Midtbotnvatnet vil rundt halvparten av vannføringen

bli fraført. Det er en viss unøyaktighet i beregningene i vinter- og vår-situasjonen.

Fraføring av Isvotni vil medføre at både Kråkeelvi og Dalelvi mellom samløpet og

utløpet vil gå oftere tørr enn i dagens situasjon.

Overføringen av Isvotni

Vannføring ut av Stølsvatnet vil øke moderat (8,5%) etter overføring av Isvotni og

endringen er lik for begge utbyggingsalternativene.

Virkningen av overføringen av Isvotni til Stølsvatnet blir lik for begge de alternativene.

Isvotnifeltet utgjør 13 % av totalfeltet til Dalelvi. På grunn av høyere avrenning fra

feltet sammenlignet med lenger nede i dalen, utgjør imidlertid andelen av

vannføringen som fraføres 18 % av dagens gjennomsnittsvannføring. For Kråkeelvi

utgjør den fraførte delen 28 % av feltet og 32 % av vannføringen ved samløpet med

Dalelvi. Kråkeelvi renner sammen med Dalelvi omtrent 220 m fra utløpet til sjøen.

Ovenfor dette punktet vil vannføring i Dalelvi ikke påvirkes av fraføringen.

Grunnvann

Ved bygging av Eiriksdal kraftverk kan en forvente at grunnvannstanden i Dalsdalen

kan øke i forhold til dagens situasjon fordi vannføringen i Daleelva generelt vil øke og

at økningen blir størst om vinteren.

Ved bygging av Lånefjord kraftverk antyder vannføringssimuleringene at en kan

vente små endringer i grunnvannstanden i Dalsdalen. Grunnvannstanden måles nå i

2005 for å bedre grunnlaget for disse vurderingene.

Dalbunnen i Lånedalen er preget av svært permeable masser. Grunnvannstanden

ligger derfor på et konstant lavt nivå i store deler av året og er styrt av tilsiget til

hovedelva. Laveste grunnvannstand vil oppstå når vannet forsvinner ned i grunnen i

vassdragets nedre del.

Kråkeelvi renner inn i Dalelvi i en bratt dalside vel 220 m fra sjøen. Hovedelva renner

også nær den dalsida som Kråkeelvi kommer fra. Fraføringen av Isvotni vil derfor i

liten grad påvirke grunnvannstanden i Lånedalen. Eventuelle endring vil oppstå i

dalens sørvestre ende, i tilknytting til samløpet mellom Kråkeelvi og Dalelvi, og

nedstrøms dette punktet. Her vil eventuelle endringer trolig være marginale både i

nivå og utstrekning.


69

Vanntemperatur, is og frostrøyk


Ved bygging av Eiriksdal kraftverk vil temperaturen i vannet fra kraftverket i større

grad enn nå styre temperaturen i Daleelva. Det vil bety at temperaturen i elva

nedenfor kraftverket bli mer lik den som måles i K2 i dag. I Daleelva vil den synke

raskere om høsten og holde seg lav i en lengre periode om våren, vurdert i forhold til

dagens situasjon. Tidlig på vinteren kan en forvente små endringer i noen år, men

også at temperaturen blir høyere enn nå i en del år. På seinvinteren kan den bli noe

redusert i forhold til dagens situasjon. Om sommeren vil det bli små endringer. I noen

år kan lengden på perioden med vanntemperatur over 7- 8 ºC ved utløpet bli lik

dagens situasjon, men i noen år kan en forvente at denne perioden kan bli forkortet

med 3 uker til en måned om våren.

Ved bygging av Lånefjord kraftverk er det sannsynlig at det blir små endringer i

vanntemperaturen i Daleelva. Unntaket kan være at det kan bli marginalt varmere

vann midt på sommeren. Temperaturen i Daleelva blir i større grad enn i dag styrt av

lokalklimaet i Dalsdalen og vannet fra restfeltet.

Begge utbyggingsalternativene vil påvirke vanntemperaturen i Kråkeelvi likt.

Fraføringen av Isvotni kan føre til økt temperatur i øvre del av elva i perioden under

og etter snøsmeltingen. I resten av året kan en forvente mindre endringer. Helt

nederst i vassdraget vil endringene bli små ettersom vanntemperturen her i stor grad

trolig er styrt av lokalklimaet.

Overføringen av Isvotni vil påvirke vanntemperaturen i Stølsvatnet og videre nedover

vassdraget marginalt.

Isforhold

Ved bygging av Eiriksdal kraftverk vil det bli redusert islegging i Daleelva. Høyere

vannføring og sannsynlig økning i vanntemperaturen tidlig på vinteren vil minske

sannsynligheten for at elva fryser til. Dette vil også redusere eventuelle problemer

med isgang.

Ved bygging av Lånefjord kraftverk kan en generelt vente små endringer i frekvens

og varighet av islegging i Daleelva, men det kan bli marginalt hyppigere og noe

lengre perioder med islegging.

Isforholdene i Kråkeelvi/Dalelvi vil påvirkes likt av begge utbyggingsalternativene. Det

vil bli minimale endringer i isforholdene nede i Kråkeelvi og Dalelvi. Forholdene for

islegging oppstår ved lavvannføring, når vannet i vassdragets nedre del renner

gjennom grunnen. I øvre del av vassdraget kan en vente en tidligere økning av

vanntemperaturen om våren.

Frostrøyk

Utbyggingene vil ikke gi merkbare endringer i dannelse av frostrøyk i forhold til

dagens situasjon. Det betyr også at det er lite sannsynlig at det vil oppstå særlige

problemer med frostrøyk i Høyanger.


70


Både frekvensen og størrelsen på flommene blir lavere etter en eventuell utbygging,

og dette vil redusere problemene med masseforflytting og erosjon i Daleelva. Ved

svært mye nedbør vil det likevel oppstå store flommer, og det vil også etter en ny

utbygging kunne oppstå masseforflyttinger i Daleelva. Størrelsen på de største

flommene vil bli noe redusert ved Lånefjordalternativet, tilsvarende slukeevnen i

kraftverket. Dette vil likevel trolig bare gi moderate reduksjoner i erosjonsproblemene

ved de aller største flommene.

Redusert hyppighet og nivå på større flommer kan føre til økt sedimentasjon av

finmateriale i Daleelva. Det vil også etter en ny utbygging oppstå flommer som spyler

ut sedimentert materiale, men det er uklart om disse vil være hyppige nok til å hindre

en akkumulasjon av finmateriale i elvestrengen.

Det kan bli noe reduserte erosjonsproblemer nederst i Kråkeelvi, men ellers må en

forvente små endringer i erosjons- og sedimentasjonsforholdene i Dalelvi.

Overføringen av Isvotni vil føre til en viss erosjon i det nye elveleiet som etableres og

i den eksisterende bekken.

Fauna, flora og biologisk mangfold

Begge utbyggingsalternativene vurderes å ha små negative virkninger for det

biologisk mangfoldet, og stort sett vil kun trivielle/vanlige forekomster bli berørt.

Samlet sett vil alternativet med Eiriksdal kraftverk kunne ha noe større negative

konsekvenser enn Lånefjord kraftverk, men forskjellene vil være små. En realisering

av kraftlinje over fjellet for Lånefjord kraftverk vurderes å ha generelt negative

virkninger for fugl.

Fisk og fiskeinteresser

I vurderingene av konsekvensene for Daleelva brukes begrepene laks og laksefiske.

De fleste vurderinger som er gjort vil imidlertid gjelde både laks og sjøaure uten at

sjøauren er nevnt spesifikt.

Laks og laksefiske ved alternativ Eiriksdal

Økt vannføring i Daleelva vil gjøre det lettere for laksen å finne elvemunningen. Selve

oppvandringen i elva vil sannsynligvis også gå lettere på grunn av økt vannføring.

Laksefisket vil få økt utbytte på grunn av økt smoltproduksjon og laksen vil fordele

seg bedre på elva på grunn av bedre oppvandringsforhold. Dermed vil også fangsten

bli jevnere fordelt i vassdragets lengderetning. Dette forutsetter imidlertid at man

unngår perioder med svært lav vannføring og at vanntemperaturen ikke blir vesentlig

endret i forhold til dagens situasjon.

Laks og laksefiske ved alternativ Lånefjorden

I store trekk får Daleelva ved alternativ Lånefjord kraftverk redusert vannføring

sammenlignet med dagens situasjon. I tillegg kommer redusert flomtap.

Vanntemperaturen blir høyere i sommerhalvåret. Redusert vannføring i Daleelva vil

gjøre det vanskeligere for laksen å finne elvemunningen og vil sannsynligvis føre til

at laksen kommer senere på elva og bruker lengre tid på å vandre oppover i


71

vassdraget. Strekninger som i dag ikke hindrer laksens vandringer, kan framstå som

hindringer.

Laksefisket vil få redusert utbytte på grunn av redusert smoltproduksjon og som følge

av at en større andel av laksen blir fanget ved utløpet fra K5. Vanskeligere

oppvandringsforhold vil føre til at færre fisk når vassdragets øvre deler og dette vil

føre til at færre laks blir fisket i de øvre delene.

Innlandsfisk og innlandsfiske ved begge alternativ

Fiskebestandene i Stølsvatnet, Kaldosvatnet og Høgsvatnet vil ikke bli vesentlig

berørt sammenlignet med dagens situasjon. I Roesvatnet vil høyere vanntemperatur

og redusert rekruttering bidra til at vatnet blir et bedre fiskevatn sammenlignet med

dagens situasjon. I Frambotnvatnet og Midtbotnvatnet vil reduserte gytemuligheter

kunne føre til bestandsreduksjoner og i verste fall utdøing av bestandene.

Marinbiologi og hydrografi

Et nytt Eiriksdal kraftverk antas å ikke ha noen signifikant effekt på det marine miljøet

i verken Lånefjorden eller Høyangerfjorden.

Et nytt Lånefjord kraftverk vil føre til økt ferskvannstilrenning til Lånefjorden på et nivå

som vil kunne gi økt isdannelse og effekt på marint miljø, særlig i strandsonen og i de

grunne områdene inne ved land. Endrede salinitets- og temperaturforhold vil nok ikke

ha effekt på det marine miljøet utover isdannelsesproblematikken, da fjorden allerede

er sterkt ferskvannspåvirket og har arter som håndterer dette.


En utbygging av Eiriksdal kraftverk vil ha ubetydelige negative konsekvenser for

landskap, bortsett fra deponiområdet ved Ekrene og luftledningen gjennom

Eiriksdalskloven. Friluftslivet vurderes å bli lite berørt ved utbyggingen av Eiriksdal

kraftverk, og inngrepsfrie områder vil ikke bli berørt. Alternativet muliggjør også

opprydning og forenkling av linjenettet.

Konsekvensene ved en utbygging av Lånefjord kraftverk vil i stor grad være relatert

til valgt linjealternativ. Dersom linjen legges som kabel gjennom riksveitunnelen, vil

det ikke bli negative konsekvenser for landskap, friluftsliv og inngrepsfrie områder.

Luftledningsalternativet medfører imidlertid relativt store konsekvenser.

En overføring av Isvotni vil ha små negative konsekvenser for landskap og friluftsliv,

men vil ha relativt store konsekvenser for utbredelsen av inngrepsfrie områder.

Forskjellene på hovedalternativene vil i stor grad være avhengig av valgt

løsning/alternativ. En utbygging av Lånefjord kraftverk framstår imidlertid som

konfliktfullt i forhold til både landskap, friluftsliv og inngrepsfrie områder, dersom

luftledningen velges.

Inngrepsfrie områder

Tabell 7.5 på neste side oppsummerer virkningene for inngrepsfrie områder ved de

ulike utbyggingsalternativene. Som det framgår av tabellen, er det ingen negative

virkninger ved Eiriksdalalternativet. Dersom Lånefjord kraftverk bygges med

kraftlinje over fjellet, vil dette føre til reduksjon av både sone 1 og sone 2 områder.


72

Alternativet med kabel til Høyanger vil derimot ikke ha virkninger utbredelsen av

inngrepsfrie områder. Også overføringen av Isvotni til nabovassdraget vil medføre

reduksjon av inngrepsfrie områder.

Tabell 7.5

Oppsummerte virkninger for inngrepsfrie områder (INON). Ved vurdering

av konsekvenser er det lagt til grunn at sone 2 områder er lokalt viktige,

mens sone 1 områder har regionalt verdi.

Utbygging

Isvotni,

overføring

Eiriksdal


Reduksjon av inngrepsfrie områder

Sone 1 områder vil ikke bli redusert,

mens sone 2 reduseres med ca 10

km 2 (9 %).

VIRKNINGER

Omfang Konsekvenser

Sone Sone Sone 1 Sone 2

1 2

0 - 0 -

Linjealternativ 1


Lånefjord



Ingen inngrepsfrie områder blir

påvirket. 0 0 0 0

Ingen inngrepsfrie områder blir


Ingen inngrepsfrie området blir


Linjealternativ 2 Sone 1 områder blir redusert med 2

km 2 (13 %), mens sone 2 reduseres - - -- -

med 7 km 2 (6 %).

Tippområde Ingen inngrepsfrie områder blir


Kulturminner og kulturmiljø

Planene for opprusting og utvidelse av Høyangeranleggene vil ikke komme i berøring

med kjente verneverdige og fredede kulturminner. Det vil i så måte ikke være forskjell

på utbyggingsalternativene. Det tas et forbehold for Isvotni, der det ikke er avklart

hvorvidt inngrepene vil berøre automatisk fredede steinalderlokaliteter.

Kulturlandskapet ved Rindeholmen vil dessuten kunne bli tangert av deponiet som

planlegges ved K2, men ellers vil ikke kjente kulturminner bli berørt av tiltak her.

Utbyggingsplanene (begge alternativene) vil imidlertid kunne berøre områder som

har et visst potensial for funn av automatisk fredete kulturminner.

I forhold til tiden med aktivt stølsdrift, er kulturlandskapet rundt stølene ved

Høgsvatnet i dag preget av inngrep. Dette preger også det kulturhistoriske innholdet i

landskapet slik det fremstår i dag. Det går både vei og kraftlinje nær Eiriksdalsstølen

og stølstuftene. Samtidig preges stølsområdet noe av dammen og reguleringssonen i

Høgsvatnet.


73

De planlagte inngrepene er vurdert å gi ”liten/ingen” til ”middels negativ” effekt i

forhold til det kulturhistoriske innholdet i landskapet ved Roesvatnet og Høgsvatnet.

De nye inngrepene som er planlagt i området er små i forhold til inngrep som alt er

gjort her. Effekten vil variere noe i forhold til spesifikke valg av inntaksløsning i

Høgsvatnet og tippområder for tunnelmasser. Konsekvensene av tiltakene er vurdert

til ”ingen/ubetydelig” (0) – ”liten negativ” (-) for dette området.

Tiltakene bør likevel i størst mulig grad tilpasses landskapet slik at konsekvensen

reduseres til et minimum etter at anleggsarbeidet er sluttført.

Tabell 7.6

Oppsummerte virkninger for kulturminner og kulturmiljø ved å

gjennomføre tiltaksplanene. Kolonne 2 indikerer områdets verdi for

kulturminner og kulturmiljø, basert på foreliggende kunnskap.

Tegnet ”?” står for områder med funnpotensiell (Isvotni)

Tiltaks- og influensområder

Isvotni

Overføringsområdet

(Storebotnen)

Isvotni m/naturlig

dreneringsområde


Kraftledning Ekrene -

Eiriksdalen (alt. 1)

Kraftledning Ekrene -

Høyanger (alt. 2)

Deponi/tiltaksområde ved K 2

Deponi/tiltaksområde ved

Roesvatnet og Høgsvatnet


Kabel Lånefjord-Høyanger

(alt.1)

Luftledning Høgsvatnet -

Lånefjorden (alt 2)

Tippområde i/ved Lånefjorden

Verdi

1

Problemstillinger

Tiltakets virkninger

Omfang Konsekvenser

0 0 0

0 (?)

Økt vanndekket areal på

landtunge ved Isvotni

0 (?) 0 (?)

0 0 0

0 0 0

L

0

Deponiet er planlagt tett

ved kulturlandskapet

Rindeholmen

Gamle stølsbygninger

ved Høgsvatnet

0/- 0/-

0 0 0

0 0 0

L

0

0

0 2 0 2

1) Kulturminner og kulturmiljø i influensområdet

2) Forutsettes at det ikke deponeres masse i strandsonen ved Bolstad

Vannkvalitet og forurensning


Eiriksdal kraftverk vil medføre større vannføring i Daleelva i forhold til dagens

situasjon. Dette vil bidra til økt resipientkapasitet i Daleelva med tanke på

næringssalter og organisk belastning. Vannet som drenerer til kraftverket, har noe

lavere pH-verdier sammenlignet med vannet som kommer fra Gautingsdalselva.

Nedstrøms samløpet mellom Gautingsdalselva og utløpet fra kraftverket kan dette


74

medføre en liten senking av pH - verdien i vinterperioden, men denne blir maksimalt

på 0,1 pH - enhet i et vått år. I sommerperioden vil pH-verdien i Daleelva ligge

over 6.


Lånefjord kraftverk vil ikke gi noen signifikant endring i resipient -kapasiteten i

Daleelva, og vil ikke ha noen betydning for forsuringsforholdene.

Begge utbyggingsalternativene vil føre til redusert vannføring i Kråkeelvi og Dalelvi,

men dette ventes ikke å ha noen betydning for vannkvaliteten.


Som det framgår av oversikten nedenfor, vil det være små negative virkninger for

landbruket ved oppgradering og utvidelse av Høyangeranleggene. De negative

konsekvensene vil være ubetydelige til små for begge hovedalternativ. For jordbruket

vil konsekvensene være relatert til om dyrka mark eller beitemark blir berørt. For

skogbruket vil det være noen konsekvenser der skogsmark beslaglegges av

kraftledninger.

Brukenes inntektsmuligheter via jakt og fiske forventes ikke å bli berørt av planene,

bortsett fra dersom Lånefjordalternativet blir realisert. Da vil brukene på Dale i

Høyanger kunne få reduserte inntekter av laksefisket, da dette alternativet vil få

konsekvenser for anadrom fiske.

Tabell 7.7

Sammenstilte konsekvenser for berørte gårdsbruk/landbruket

TILTAK

LANDBRUK

Utbyggingsområde Problemstillinger Jordbruk Skogbruk Utleie -

inntekter

ISVOTNI

Overføring til

nabovassdrag

- 0 0

Anleggsarbeid 0 0 0

EIRIKSDAL

Tiltaksområdene i fjellet 0 0 0

KRAFTVERK Tiltaksområdet Ekrene 0/- eller - 1 0/- 0

Ledningstrase 1 0/+ 0/- 0

Ledningstrase 2 0 0 0

Endringer for fisket 0 0 0

LÅNEFJORD

KRAFTVERK

Anleggsarbeid 0/- 0 0

Tiltaksområde Lånefjord

(deponi)

0/- (-?) 0 0

Ledningstrase 1 0 0 0

Ledningstrase 2 0 0/- 0

Endringer for fisket 0 0 -

Anleggsarbeid 0/- 0 0

1) Avhengig av om Ekrene blir berørt

Som det framgår av tabellen, vil utbyggingsplanene ha små eller ingen virkninger for

landbruket i de berørte områdene. Problemstillingene er først og fremst knyttet til

negative virkninger av deponiene og annet arealbeslag med kraftledninger eller i

tiltaksområdene.


75

De to utbyggingsalternativene er marginalt forskjellige når det gjelder konsekvenser

for landbruket.


I driftsfasen ventes bare marginale sysselsettingsvirkninger av det nye kraftverket.

Opprustningsprosjektet trygger imidlertid de 16 årsverkene som i dag brukes for å

drifte Høyangeranleggene og kan videre gi kommunene noe økte skatteinntekter.

Skatter og avgifter

Vertskommunene til kraftanlegg har krav på skattinntekter fra anleggene i form av

naturressursskatt, konsesjonsavgift og eiendomsskatt dersom kommunal

eiendomsskatt er innført. Både Høyanger og Balestrand har innført slik skatt. For å

vise virkningene av opprustning av Høyangeranleggene har Statkraft foretatt en noe

forenklet beregning av kommunale og fylkeskommunale skatter ved henholdsvis

Eiriksdal og Lånefjordalternativene, og sammenliknet disse med betalt skatt i 2002.

Resultatet er vist i tabell 7.8.

Tabell 7.8

Skattemessige virkninger av kraftverkutbyggingen

Totalt 2002 Eiriksdal Lånefjorden

Nat.res.skatt kommune 9,68 10,8 11,3

Nat.res.skatt fylke 1,76 2,0 2,1

Eiendomsskatt 6,99 6,4 6,8

Konsesjonsavgifter 3,52 3,5 4,3

Sum 22,0 22,7 24,4

Høyanger





Sum 21,1 21,9 17,7

Balestrand





Sum 0,9 0,8 6,8

I tillegg til naturressursskatt, eiendomsskatt og konsesjonsavgift kan også kommunen

eller fylkeskommunen bli tildelt konsesjonskraft. Inntil 10 % av henholdsvis

gjennomsnittlig kraftmengde eller kraftøkning avstås til de kommuner, eller

fylkeskommuner, som kraftanleggene ligger i. I tillegg kan det bestemmes at det skal

avstås inntil 5 % av henholdsvis gjennomsnittlig kraftmengde eller kraftøkning til

staten.


76

På bakgrunn av at kraftutbygginger tar i bruk verdifulle naturressurser i kommunene,

er det ofte vanlig at utbygger i konsesjonen blir pålagt å opprette et næringsfond for

kommunen. Fondet er ment delvis som en kompensasjon for påførte ulemper, og

dels for å gi kommunen en andel av verdiskapingen. Næringsfondet skal være med

på å styrke livs - og næringsgrunnlaget til kommunene og inngår vanligvis i ett felles

fond sammen med konsesjonsavgiften. Avkastningen fra fondet skal etter vedtak av

kommunestyret brukes til å fremme næringslivet i kommunen. Vedtekter for

næringsfond skal godkjennes av fylkesmannen.

Den senere tid har det i flere utbyggingssaker blitt inngått en utbyggingsavtale

mellom utbygger og berørt(e) kommune(r). En slik utbyggingsavtale kan for

eksempel inneholde punkt om et næringsfond og vilkår om å legge forholdene i

prosjektet til rette for lokale vareleverandører og tjenesteytere. Til gjengjeld skal

kommunen gi sitt samtykke til utbyggingen og ikke kreve ekstra tildeling i form av

ordinært næringsfond eller tilsvarende gjennom konsesjonsmyndighetene.


Da det verken er reiselivsaktiviteter eller planer om slike i Eiriksdalen, i Lånefjorden

eller oppe på fjellet, finner en heller ikke negative konsekvenser av betydning for

turisme og reiseliv i noen av utbyggingsalternativene. Kraftutbyggingen i seg selv

åpner imidlertid for enkelte interessante muligheter i for turisme og reiseliv.

7.4 FORSLAG TIL AVBØTENDE TILTAK

I det følgende er gjengitt punktvis ulike forslag til avbøtende tiltak som angitt i

fagrapportene. Statkraft vil på sin side utarbeide et miljøoppfølgingsprogram (MOP)

som skal brukes under anleggsperioden og også definere miljøoppfølgende tiltak i

driftsperioden.


Ved overføringen av Isvotni vil en grave ut et elveleie øverst i dalsiden for å unngå

unødvendig erosjon. Dette kan være et tilstrekkelig avbøtende tiltak, men det er

vanskelig å forutsi om erosjonen vil opphøre etter en tid og det blir etablert et nytt

stabilt bekkeleie, eller om det vil oppstå permanente erosjonsproblemer som vil kreve

tiltak.

Fauna og flora

Det er få avbøtende tiltak som er aktuelle for det biologiske mangfoldet, men

følgende tiltak/avveininger bør gjøres i følge fagrapportene:







De gamle tuftene ved Ekrene anbefales bevart av hensyn til den aktuelle mosen,

og som et kulturhistorisk minne.

For å unngå forstyrrende virkninger for hekkende kongeørn, bør

helikoptertrafikken kanaliseres utenom reirområdene og utenom sensitive

perioder. Det anbefales at fagkyndige blir konsultert om dette.

Masteplasseringen i Eiriksdalskloven vil kunne ha betydning for lokalt viktige

forekomster av hjort og naturtyper/vegetasjon her. Mastene bør primært legges

utenom områder som er fremhevet i fagrapporten.


77

Fisk

I fagrapporten pekes det på at det er en betydelig forskjell mellom Eiriksdal kraftverks

planlagte slukeevne og foreslått mistevannføring. Forskjellen er så stor at store og

raske endringer i vannføring kan føre til stranding og tap av fisk. Det er derfor et

vesentlig poeng, i følge rapporten, at de potensielle gevinster dette

reguleringsalternativet har for lakseproduksjonen i vassdraget, sikres ved langsom

nedkjøring av vannføringen gjennom kraftverket. Fastsettelse av en høyere

minstevannføring fra gytetiden til klekking av eggene om våren, antas å være det

mest virkningsfulle tiltaket. I tillegg foreslås det etablert en forbislippingsventil som

åpnes ved driftsstans og har en vannføring som er tilstrekkelig til å unngå betydelig

grad av stranding.


I forhold til landskap, vil tilpasninger av inngrepene ha en viss betydning for

inngrepets virkning. Generelt sett er det viktig å tilpasse tippområder til

terrengforholdene, samt eventuelt å fordele tippene i forsenkninger i terrenget. Dette

gjelder spesielt ved Lånefjorden, der et stort deponi vil kunne bryte med naturlige

strandlinjer og terrenghelning mot fjorden. Dersom tunnelmassen kan deponeres på

dypt vann eller benyttes til andre formål, vil dette være den beste løsningen for

landskap og friluftsliv.

Da anleggsarbeidet vil kunne ha forstyrrende virkninger for friluftslivet over en

forholdsvis lang tidsperiode, er det viktig at spesielt helger, helgedager og fellesferie

spares for forstyrrelser.

Ledningstraséene er stort sett lagt med god landskapstilpasning, men det vil alltid

være estetiske virkninger av store luftledninger i et eksponert landskap. Det vil derfor

være viktig å dempe inngrepene ved riktig fargevalg.

Kulturminner og kulturlandskap

Ved planlegging av eventuelle massedeponi ved Lånefjorden bør en ta hensyn til

verneverdig bebyggelse.

Vannkvalitet, forurensning og støy

I fagrapporten vurderes det ikke å være behov for avbøtende tiltak med tanke på

resipientkapasitet og forsuringsforhold i de berørte vassdragene. Det forutsettes at

utslipp fra anleggsvirksomheten forebygges og/eller behandles slik at uønske effekter

unngås.

Det er planlagt utarbeidelse av et miljøoppfølgingsprogram (MOP) for utbyggingen.

Tiltak for å redusere støyproblemer i anleggsperioden må innarbeides i dette

programmet. Det forutsettes at myndighetskrav til støynivå i forhold til bebyggelse

overholdes. Elementer som vil være aktuelle for å redusere støyplager til naboer er:





Driftstider

Støyskjerming ved transport og tipping av masser nær bebyggelse

Tiltak i forhold til driftstider kan være å styre aktiviteten til spesielle tider på året, eller

gjennom uka og tid på døgnet. Eventuell støyforurensning ved uttransport av

tunnelmasser forventes også å bli vurdert i forhold til trafikale løsninger som må

gjennomføres for å sikre optimale løsninger ved økt tung anleggstrafikk.


78


Avbøtende tiltak i forhold til landbruket vil kunne være plantilpasninger som har til

hensikt å redusere konfliktene i forhold til næringen. Følgende tiltak/tilpasninger bør

vurderes:







Tilpasse deponier og andre inngrep slik at det tas størst mulig hensyn til

landbruksområder.

Unngå permanente og midlertidige arealbeslag på områder som benyttes til dyrka

mark eller beite

Unngå i størst mulig grad å forstyrre beitedyr med anleggsmaskiner og helikoptertrafikk.



79

80

8 EN SAMMENSTILLING AV KONSEKVENSENE –

KONKLUSJONER

Begge utbyggingsalternativene har relativt sett små, negative virkninger for

naturmiljøet, kulturlandskapet og andre brukerinteresser langs vassdraget og i

nedbørfeltet. Den største forskjellen ligger i tilbakeføringen av vann til Daleelva ved

Eiriksdal kraftverk sammen med potensialet for fjerning av kraftlinjer i Dalsdalen. For

Lånefjordløsningen vil en eventuell kraftlinje over fjellet slå sterkt negativt ut for

landskap og friluftsliv.

Sammenligner en de to utbyggingsalternativene blir konklusjonen klar:

Eiriksdal kraftverk vil gi minst negative virkninger og har et potensial for klare

miljøforbedringer.

I tabellen nedenfor er forsøkt å gi en oversiktlig fremstilling av konsekvensene for de

ulike fagtema ved en vekting av negative og positive virkninger. Dette er gjort i en

enkel skala fra 0 til -3 eller +3. Det er ikke tatt hensyn til mulige avbøtende tiltak.

Virkningene av disse vil naturlig nok dempe de negative virkningene en del.

Tema Eiriksdal kraftverk Lånefjord kraftverk

Erosjon 0 0

Is og vanntemperatur -1 0

Vannkvalitet og forurensning +1/-1 0

Fisk +1 -2

Biologisk

-1 -1

mangfold/naturmiljøet

Marinbiologi 0 -1

Landskap og friluftsliv -1/+2* -1/-2**

Kulturminner 0 0

Landbruk -1 -1

Næringsliv +2 +2

Turisme 0 0

SUM komparativ

(ikke virkningsskala)

+2 -4

*Dersom kraftlinjene i Dalsdalen fjernes (ved kabling) ** Dersom kraftlinje over fjellet velges.

Virkning Ingen Liten Middels Stor

Negativ 0 -1 -2 -3

Positiv 0 +1 +2 +3



81

82

9 FORSLAG TIL ETTERUNDERSØKELSER, OPPFØLGENDE

UNDERSØKELSER OG OVERVÅKNING

MOP (Miljøoppfølgingsprogram)

Statkraft vil utarbeide et miljøoppfølgingsprogram som skal være førende for alle

entreprenører, leverandører o.a. som blir engasjert i anleggsfasen. MOPen skal også

være forpliktende for Statkraft som byggherre og skal også omfatte driftsfasen for

kraftverket.

Kulturminner

Oppfølgende undersøkelser vurderes som nødvendig ved Isvotni. Det vil være

nødvendig med prøvestikk i området. For dette området må bredden befares med

henblikk på steinalderlokaliteter før det kan tas stilling til eventuelle avbøtende

tiltak her.



Det må avklares om massedeponi ved Ekrene kan komme i konflikt med

verneverdig kulturlandskap ved Rindeholmen, når nærmere planer for deponiet er

klar.



83

84

10 STATKRAFT`S KOMMENTARER TIL KU

Konsekvensutredningsarbeidet etter plan- og bygningslovens bestemmelser har etter

Statkrafts vurdering vært omfattende og grundig.

Utredningsarbeidet viser at det i hovedsak er små konflikter med naturmiljøet og

andre brukerinteresser i vassdragene.

Eiriksdal kraftverk fremstår hos de fleste utrederne som det foretrukne alternativet.

Dette er da også en viktig grunn for Statkraft til å velge dette som det en primært

søker om.

De foreslåtte avbøtende tiltak i fagrapportene vil i hovedsak bli fulgt opp og

gjennomført innenfor en akseptabel teknisk/økonomisk ramme. Der tiltakene kan føre

til vesentlige ulemper for bygging og driften av anleggene, vil Statkraft reservere seg.

Når det gjelder spørsmålet om minstevannføring, vil Statkraft foreslå et slipp

tilsvarende alminnelig lavvannføring fra Isvotni, så lenge det naturlige tilsiget

muliggjør dette.

For Daleelva vil en foreslå at dagens krav til minstevannføring opprettholdes, men at

målingen av denne skjer i en måledam nedstrøms dagens K2. Plasseringen av

denne er under drøfting med NVE.



85

86

11 EIENDOMSFORHOLD, AREALBRUK OG FALLRETTIGHETER

Oversikt over berørte eiendommer finnes i vedlegg 2.

Størrelsen på arealene og antall fallmeter som må erverves på de ulike

eiendommene framgår av kartvedleggene. For kraftledninger og kabler vil

klausuleringsbeltet være henholdsvis 30 m og 3 m bredt, og omfatte forbud mot

bygging og rett for Statkraft til rydding av busker og trær m.v. Beltets lengde på de

enkelte eiendommene framgår av grunneierlisten i Vedlegg 2.

Utover de arealer Statkraft selv eier er bruken i dag i all hovedsak nyttet til beite.

Tippområdet ved Eiriksdal kraftverk er nyttet til skytterlagets aktiviteter, og en del av

det tiltenkte riggområdet her nyttes til grasproduksjon. Alle berørte områder som ikke

er bebygd er i kommuneplanene definert som LNF- områder.

Statkraft vil søke å få til nødvendige avtaler med alle berørte eiere og

rettighetshavere. Men i tilfelle det ikke skulle lykkes å få til avtaler med alle, er det

søkt om tillatelse til ekspropriasjon og forhåndstiltredelse.

11.1 EIRIKSDALSVASSDRAGET OG DALEELVA, HØYANGER KOMMUNE

I Høyanger kommune renner de berørte delene av Eiriksdalselva øverst over

sameiene 62/1,4 og 62/1,2,3,4,5. Lenger nede, der Eiriksdalselva renner sammen

med Gautingsdalselva og danner Daleelva, renner Daleelva over bruk på gårdene

59, 60, 62 og 63 ned Dalsdalen og ut i fjorden midt i Høyanger sentrum. En oversikt

over grunneiendommer som grenser mot Daleelva er gitt i vedlegg 18.

Statkraft har i forbindelse med tidligere utbygginger ervervet nødvendige

fallrettigheter i Dalsdalen og den delen av Eiriksdalselva som ligger i Høyanger

kommune.

11.2 LANGEDALEN, BALESTRAND KOMMUNE

Den sørlige hovedgreinen av Eiriksdalsvassdraget renner gjennom Langedalen i

Balestrand kommune. Den berørte delen av vassdraget renner her over 11/1 og

sameiet 79 til kommunegrensa. Det er uklart om også gnr 78 har eiendom/rettigheter

i området. En oversikt over grunneiendommer som grenser mot vassdraget er gitt i

vedlegg 18.

Statkraft har tidligere ervervet nødvendige fallrettigheter for den delen av

Eiriksdalsvassdraget som ligger i Balestrand kommune.

11.3 KRÅKEELVI OG ISVOTNI, BALESTRAND KOMMUNE

Kråkeelvi renner fra Isvotni ned Kråkeskardet til Låne og videre ut i Lånefjorden.

Både grunn og fall eies av private grunneiere. En liste over eierforhold ved Isvotni og

ned langs Kråkeelvi er gitt i vedlegg 2. En oversikt over grunneiendommer som

grenser mot vassdraget er gitt i vedlegg 18. Det er noe uklarhet rundt eierforholdene i

vassdraget.


87

11.4 KRAFTLINJER EIRIKSDAL KRAFTVERK

Alternativ 132 kV kabel Ekrene (Eiriksdal kraftverk) – Høyanger sentrum

Fra koblingsanlegget for Eiriksdal kraftverk ved Ekrene går kabeltraseen langs

Statkrafts vei til Dale. Ved Dale går kabeltraséen mellom bebyggelsen på Dale og

elva over teiger tilhørende brukene 62/1, 62/2, 62/3 og 62/4 i Høyanger kommune.

Traséen går videre langs kommunal veg ned til Høyanger sentrum der den følger

rv. 55 gjennom sentrum til nytt felt i koblingsanlegget i Høyanger.

Alternativ 132 kV linje Ekrene (Eiriksdal kraftverk) – Fardalslinja

Fra koblingsanlegget for Eiriksdal kraftverk ved Ekrene og opp til tilkobling til

Fardalslinja går linjetraséen over teiger tilhørende bruk under gnr. 62 i Høyanger

kommune.

11.5 KRAFTLINJER LÅNEFJORD KRAFTVERK

Alternativ 132 kV kabel Lånefjord kraftverk – Høyanger sentrum

Planlagt kabeltrasé går langs rv. 55 gjennom tunnel til Høyanger. Fra tunnelmunning

krysser traséen over 63/2 og over Daleelva, og følger kommunal gangveg videre

nedover. Siste stykke til nytt felt i koblingsanlegget i Høyanger går langs rv. 55.

Alternativ 132 kV linje Lånefjord kraftverk – Fardalslinja

Planlagt trasé går fra Lånefjord kraftverk som jordkabel langs rv. 55 til tunnelmunning

i Lånefjorden. Traséen går videre som luftlinje over fjellet til tilkobling til Fardalslinja

vest for Høgsvatnet. Linjen går her over eiendommene 78/2 i Balestrand kommune

og 62/1,4 i Høyanger kommune.


88

VEDLEGG

1 Liste over fagrapporter og fagnotat

2 Liste over grunn- og rettighetshavere

3 Kart over eksisterende kraftverk og reguleringer

4 Oversiktskart – dagens situasjon (nedbørfeltene)

5a Korrelasjon mellom felt og vannmerker

5b Eksisterende utbygging - feltstørrelser, tilsig og magasindata

5c Eiriksdal - feltstørrelser, tilsig, magasindata, produksjonspotensialer og

5d

installasjon

Lånefjord - feltstørrelser, tilsig, magasindata, produksjonspotensialer og

installasjon

6 Kart over utbyggingsområdet

7 Eiriksdal kraftverk - plan kraftstasjon

8 Eiriksdal kraftverk - snitt vannveg, snitt kraftstasjon

9 Arealdisponeringsplan Eiriksdalen

10 Arealdisponeringsplan Høgsvatn-området

11 Arealdisponeringsplan Isvotni-området

12 Arealdisponeringsplan for Lånefjorden

13 Lånefjord kraftverk - plan kraftstasjon

14 Lånefjord kraftverk - snitt vannveg, snitt kraftstasjon

15 En-linjeskjemaer

16 Magasinkart for Høgsvatnet

17 Mulig kabeltrase for 132 kV linje for Eiriksdal kraftverk

18 Eiendomskart

19 Daleelva – fotomontasje av vannføringer

20 Tipper og terskel – fotomontasjer

21 Plan for bruk av tunnelmasser i Lånefjorden

22 Notat om vegtunnel fra Ekrene til Botnen ved Roesvatnet

23 Magasinkurver



89

90

Vedlegg 1

Oversikt over fagrapporter og fagnotat

Følgende fagrapporter og fagnotat er utarbeidet:

Tema Fagpersonell Rapport

Hydrologi, is, temperatur, erosjon Harald Lura og

og vannkvalitet/forurensning Ulla P. Ledje Ambio Miljørådgiving as

( fotobilag vanndekket areal)

Støy i anleggsperioden Harald Lura Ambio Miljørådgiving as

Frostrøyk (notat) Harald Lura Ambio Miljørådgiving as

Biologisk mangfold Toralf Tysse Ambio Miljørådgiving as

Fiskebiologi og marinbiologi & Bjørn Ove Johnsen og

hydrografi Roar Lund NINA

Trine Bekkby NIVA

Friluftsliv & Landskap

(vedlegg visualiseringer) Toralf Tysse Ambio Miljørådgiving as/Asplan Viak

Jord- og skogbruk Toralf Tysse Ambio Miljørådgiving as

Kulturminner og kulturlandskap

+ fagnotat om kulturhistorisk bruk

av fjellområdene Per Hernæs Hernæs Arkintel

Samfunn Erik Holmlin Agenda AS

Reiseliv og turisme Erik Holmlin Agenda AS

Veg til Eiriksdalen/Langedalen (notat) Bård Aspen SWECO Grøner AS

Plassering av masser i Lånefjorden Valborg Leivestad Landskapsarkitekt Valborg Leivestad

Interne dokumenter:

Teknisk/økonomisk plan Bård Aspen SWECO Grøner AS

(internt dokument) Knut Tjugen SWECO Grøner AS

Kraftlinjer Jon Hauge BKK Nett AS

(internt dokument)

Kraftlinjer II

Ståle Daae og

(internt dokument) Yngve Aabø Troll Power Consulting AS



91

92

Vedlegg 2

Høyangeranleggene OU

Berørte grunn- og rettighetshavere

Oppdatert 01.06.2005

Gnr. Bnr. Grunneier Adresse Postnr. Poststed

Høyanger kommune

Arbeidssted Eiriksdal kraftverk

62 1 Gunn Marit og Stig Bjaadal Sneltvedtstien 8 3719 SKIEN

62 2 Randi T. Dale 6993 HØYANGER

62 3 Sigbjørn Dale P.b. 34 6991 HØYANGER

62 4 Herdis Dale Øvre Dale 6993 HØYANGER

62 24 Statkraft energi AS P.b. 34 8161 GLOMFJORD

Arbeidssted Høgsvatnet/Roesvatnet



Strekningen Eiriksdalen og Dalsdalen

59 1, 6 Hydro Aluminium AS Drammensveien 264 Vækerø 0240 OSLO

60 1 Anne Hjetland Høgebakkane 27 6993 HØYANGER

60 2 Reidar Hjetland Slåttbøen 10 6800 FØRDE

60 330 Hydro Aluminium AS Drammensveien 264 Vækerø 0240 OSLO

60 341 Arne A. Hjetland Sæbøgata 18 6993 HØYANGER

60 374 Fundo Wheels AS Postboks 34 6991 HØYANGER

60 387 Høyanger kommune Postboks 159 6991 HØYANGER






63 1 Asbjørg Sæbøe Øren Fleslandv. 30 4250 KOPERVIK

63 1 Margunn Kamfjord Haugliveien 16 C 4020 STAVANGER

63 1 Erik Sæbøe Sæbøg. 1 6993 HØYANGER

63 1 Bjørn Sæbøe Hafstadvegen 29 6800 FØRDE

63 1 Oddvar Sæbøe Sotes gate 5 4041 HAFRSFJORD

63 1 Ragnhild Sæbøe Bøvn. 1 A 6993 HØYANGER

63 1 Sverre Sæbøe Sæbøg. 4 6993 HØYANGER

63 2 Erling Sæbø Storev. 53 B 6884 ØVRE ÅRDAL

63 2 Idar Sæbø Elvegt. 7 6993 HØYANGER

63 2 Jane Sæbø Hestetun Håvards v. 15 6884 ØVRE ÅRDAL

63 2 Elisabeth Sæbø Per Sivles g. 1 6993 HØYANGER

63 4 Sergio Carlos Puig Elvegt. 15 6993 HØYANGER

63 91, 365 Ytredal Holding AS 6996 VADHEIM

63

337, 338, 339, 369,

383, 394

Høyanger kommune Postboks 159 6991 HØYANGER


93

63 366, 367 Fundo Wheels AS Postboks 34 6991 HØYANGER

63 381

Statens Vegvesen, Region Vest-

Norge

Regionvegkont, Askedalen 4 6863 LEIKANGER

Statkraft har i forbindelse med tidligere utbygginger ervervet nødvendige fallrettigheter i Dalsdalen og den

delen av Eiriksdalsvassdraget som ligger i Høyanger kommune.

Alt kraftlinje Ekrene (Eiriksdal krv.) - Høyanger sentrum

Gnr Bnr Grunneier Adresse Postnr. Poststed

Lengde (m) på

klausuleringsbelte

62 1 Gunn Marit og Stig Bjaadal Sneltvedtstien 8 3719 SKIEN 160

62 2 Randi T. Dale 6993 HØYANGER 420

62 3 Sigbjørn Dale P.b. 34 6991 HØYANGER 110

62 4 Herdis Dale Øvre Dale 6993 HØYANGER 210

Statkraft energi AS P.b. 34 8161 GLOMFJORD 2100

Høyanger kommune Postboks 159 6991 HØYANGER 1640

Statens Vegvesen, Region

Vest-Norge

Regionvegkont, Askedalen 4 6863 LEIKANGER 760

Alt kraftlinje Ekrene (Eiriksdal krv.) - tilkobling Fardalslinja




62 2 Randi T. Dale 6993 HØYANGER 270

62 3 Sigbjørn Dale P.b. 34 6991 HØYANGER 140

62 24 Statkraft energi AS P.b. 34 8161 GLOMFJORD 100

62 3,4 220



64 1,2,3,4,5 370






62 1,4 800



Balestrand kommune

Arbeidssted Lånefjord kraftverk

78 1 Leif Jarle Bolstad 6899 BALESTRAND

78 2,3 Else U. og Harald Bjordal 6899 BALESTRAND

79 1 Randi Lønne Senneseth 6899 BALESTRAND

Statens Vegvesen, Region Vest-

Norge

Regionvegkont, Askedalen 4 6863 LEIKANGER

Arbeidssted Isvotni

11 1 Langedalen fellesskap v/ formann Jens Sjøthun 6899 BALESTRAND


79 2,4 Bjarne Senneseth 6899 BALESTRAND

79 5 Jørgen Jetvald Måren 6899 BALESTRAND

79 6,7 Johan Måren 6899 BALESTRAND

81 1 Jon Nesse 6899 BALESTRAND

81 2 Oddbjørg Sande 6893 VIK I SOGN

81 3 Botolv Nesse 6899 BALESTRAND


94

Det er noe uklarhet rundt eierforholdene i området.

Strekningen Langedalen (overføring Isvotni - kommunegrense)

11 1 Langedalen fellesskap v/ formann Jens Sjøthun 6899 BALESTRAND

78 1 Leif Jarle Bolstad 6899 BALESTRAND

78 2,3 Else U. og Harald Bjordal 6899 BALESTRAND



79 3 Peder Bjarne Brekke 6899 BALESTRAND

Statkraft har tidligere ervervet nødvendige fallrettigheter for den delen av Eiriksdalsvassdraget som ligger i

Balestrand kommune.

Fall Kråkelvi (Isvotni - Lånefjorden)



79 5 Jørgen Jetvald Måren 6899 BALESTRAND

79 6,7 Johan Måren 6899 BALESTRAND

81 1 Jon Nesse 6899 BALESTRAND

81 2 Oddbjørg Sande 6893 VIK I SOGN

81 3 Botolv Nesse 6899 BALESTRAND

Det er noe uklarhet rundt eierforholdene i vassdraget.

Alt kraftlinje Lånefjord kraftverk - Høyanger sentrum




63 2 Erling Sæbø Storev. 53 B 6884 ØVRE ÅRDAL 300

63 2 Idar Sæbø Elvegt. 7 6993 HØYANGER

63 2 Jane Sæbø Hestetun Håvards v. 15 6884 ØVRE ÅRDAL

63 2 Elisabeth Sæbø Per Sivles g. 1 6993 HØYANGER

Høyanger kommune Postboks 159 6991 HØYANGER 700

Statens Vegvesen,

Region Vest-Norge


Alt kraftlinje Lånefjord kraftverk - tilkobling Fardalslinja




78 2,3 Else U. og Harald Bjordal 6899 BALESTRAND 2500

62 1,4 3300

62 1

Gunn Marit og Stig

Bjaadal

Sneltvedtstien 8 3719 SKIEN


Statens Vegvesen,

Region Vest-Norge



Kart over eksisterende kraftverk og reguleringer

Vedlegg 3

Vedlegg 4

10000

15000

20000

25000

30000

35000

40000

RIMA-

Hestad-

352

525 466

550

286

1008

197

Eikeland

NOVA

170

780

663

1277

992

1068

fjorden

SLETTHEIA 765 FJELL

224

182

685

Roska

768

HØYANGER OU

470

765

Vågen

Nes

664

537

215

585

687

990

Eldalen

Oversiktskart dagens situasjon

175

390 STORFJELLET 745

210

Mjell

902 1182 Høyanger og Balestrand 499 kommuner

695

463

575

Indrebø

Horsevikstølen 938

723

Fyling

663

256

700

680

1064

Dato: 2005-05-26 552

698

Gaular

794

Hev

228

165

841

486

Sandane 436

Lyngstad

Koordsys/datum: UTM sone 33 (EUREF89)

699

546

255

917

Rørstad

735

942

Ekvidistanse: 552 20m

276

Kartgrunnlag: Myravatnet Statens Kartverk

968

1035

750

1139

447

Hov

Tillatelsesnummer: 2001/553 943

Langestølen

955

998

981

631 640

Senneset

SNØHEIA

928

734

390

360

937

736

0 1 000 758 2 000 3 000

668

11411139

215

990

605 Oppedal

798

938

20 19

m

864

1130

852 - 826

1013

1157

25

1142

494

STOREFJELL

1201

851

815 - 791

767

GEITA-

1072

1074

1215

972

1073

1083

944

1185

1000

922

1122

JEMDALSvatnet

1040

Store-

1032

1041

975

966

959 - 936

934

Ykslands-

809

NOVA 1084

1008

1025

867

1005

Risbots- 1170

978

22

1096

1072

vatnet NOVA

998

GEITEBOTS-

990

1152 1200

21

1175

996 1015

874

vatnet

643

1102

23

1075

942

1142

1354

1057

656 - 642

1088

1010

HØGEGGA

1121

765

1313

1255

1130

1160

910

29

28 30

1134

1328 1295

1282 1264

891

876 - 850

BLÅTOPPEN

495

815

900

37

1144

SKARD-

908

1354

FJELLET

27

994

1210

Fossvatnet

977

1104

439

Lonestølen

993

853

1089

1135

1210

1084

26

610 - 602

1185

FJELL

1021

1095

1077 1066

1269

939

1134

799 - 772

1182

1266

645 591

12

1160

687 742

24

1150

1269 1333

1299

392 527 551

1045

1036

11

796

STOLEN

804

1223

504

635 - 599

1000

1004

1018

1016

1234

1260

811 Monsdals-

1026

638

38 1074 Breiddalsvatnet

13

642 - 638

1018

1037

1263

1062

998

1070 1133

1046

1170 1433

583

vatnet

930 31

670

1407

39

1056

736 - 722

705

Trolabotsvotni

1422

912

1302

1039

1146

14

964

913

1209

689

HEIBOTTFJELLET

1203 1358

18

15

1310

831 914

961

1306

981

1174

SVARTHAMRANE

1412

919 934

1381

17

10

1373

1002

683 - 674

16

FAGERSLETT-

904

936

1153

Ekrene

HAVREN 1106

1184

1388

1294

864

1353

874

821

1140 1230

3

1249

895

1293

NIPA

1

1043

93

BJØRNE-

781

971

K2

804 - 777 1139 vatnet

917

1351

872 - 834

32

1076

RYGGEN

1361

Håland

863

Dale

8

Eiriksdalsstølen

1406

732

813

35

246

836

627 - 624

2 811 - 796

1280

1464 1417

Høyanger 473

1094

1306

783

1425

33

34

972

597 - 569

K3 K4

871

1229

1249 1185

694 - 687

1360

864

1137

716

1456

1429

1251

9

1112

818

1225 1276

BREEN

541

671

803 Bergsvatnet

K5

994

7 1082 Høgsvatnet

5

597 - 576

HØYANGER

HØYANGER-

838

1224

LANGEDALSFJELLET 1368

878

1204

1372

1096

6

1262

806

LANGE-

13

TUNNELEN Balestrandstølen

Storevatnet

714 - 703

816 844

666

747

1244

877

FJELLET

768

1272

771 - 739

1051

1325

1273

599

1300

Kaldosvatnet

831 - 785

1121

734

953

1292

684

1298 1126

FJELLET

732

4

Langedalen 1216

570

TUVA DRAGET

614

1236

1228

1284

1344

BERGE

642

1157

5A

Isvotni

1129

662

1121

534

511

1313 Balestrand

1094

OMNANE

KYRKJEBØ

Austreim

633

688

70 28

988

817

1134

1239

1240

49

Låne

NORDDALSNIPI

1227

14 46

Bolstad

1129

793

1353

683

1084

722

1330

1317

792

982

MUNKEGGI

728

1120

728

839 378

1270 1136

Fureneset

BUGEHEII

889

1194

958

1109

12

Flatebø

FJELLET

377

927

745

568

SKORFJELLET

1226

28

Dalheim 921

304

LJOS-

451

315

836

Måren

603

936 SALEN

11

Kollangsneset

20 Kvist

Breidstølen

600

786

739

294 601

636

1072

1071

Fuglen

704

Brennsete

983

Viksdalen

Viksdalsvatnet

Gaula

BLÅFJELL

TROLLABOTSEGGI

Gautingsdalen

Øvre

B

Nedre

Indredalen

Norddals-

Dalsdalen

LANGEDALS-

Høyangsfjorden

Måredalen

6815000

6815000

6820000

6820000

6825000

6825000

6830000

6830000


HØGE-

MULLURD-

NEDST-

10000

15000

20000

25000

30000

35000

40000

Vedlegg 5a

Korrelasjon mellom felt og vannmerke

Felt

nr. Navn Vannmerke

Felt

nr. Navn Vannmerke

1

Øvre

Gruvlebotnvatnet Byttevatn 21 Åsvatn Ullebøelv

2

Nedre

Gruvlebotnvatnet Byttevatn 22 Østre Storevatnet Byttevatn

3 Norddalsvatn Byttevatn 23 Blankedalsvatnet Byttevatn

4 Hardbakkevatn Byttevatn 24 Monsdalsvatnet Byttevatn

5 Stølsvatn Byttevatn 25 Seltuftvatnet Ullebøelv

6 Kaldosvatnet Byttevatn 26 Bekk 1 Ullebøelv

7 Høgsvatnet Byttevatn 27 Bekk 2 Ullebøelv

8 Roesvatnet Byttevatn 28 Bekk 3 Ullebøelv

9 Sæbotnvatnet Ullebøelv 29 Bekk 4 Ullebøelv

10 Kringletevatn Ullebøelv 30 Fossvatn Ullebøelv

11 Avlangevatnet Byttevatn 31 Blåvatnet Ullebøelv

12 Vassoelv Ullebøelv 32 Krekjavatna Ullebøelv

13 Botnen Ullebøelv 33 Langevatnet Ullebøelv

14 Ekraelv Ullebøelv 34 Ulldalsvatnet Byttevatn

15 Vårstølelv Ullebøelv 35 Bergsvatn Byttevatn

16 Grøvla Ullebøelv 36 Sipli Ullebøelv

17 Smådalane Ullebøelv 37 Øvre Breiddalsvatnet Byttevatn

18 Vassdalsvatnet Ullebøelv 38 Nedre Breiddalsvatnet Ullebøelv

19 V Storvatnet Ullebøelv 39 Skråbakkevatnet Ullebøelv

20 Dalavatnet Ullebøelv

Vedlegg 5b

Eksisterende utbygging – feltstørrelser, tilsig og magasiner

Areal Middeltilsig 1971-2000

Magasin

Delfelt km 2 l/skm 2 m 3 /s Mm 3 Mm 3 LRV HRV %

1 Ø. Gruvlebotnvatnet 15.47 115.28 1.78 56.2 10.0 834.0 872.0

2 N. Gruvlebotnvatnet 3.25 95.27 0.31 9.8 3.2 796.5 811.0

3 Norddalsvatnet 5.48 95.85 0.53 16.6 11.6 777.0 804.0

K4 (1-3) 24.20 108.19 2.62 82.6 24.8 30.0 %

4 Hardbakkavatnet 16.68 91.33 1.52 48.0 14.1 785.3 830.6

5 Stølsvatnet 7.66 98.40 0.75 23.8 10.8 739.0 771.0

6 Kaldosvatnet 11.05 93.12 1.03 32.5 8.1 703.3 714.0

7 Høgsvatnet 12.81 101.08 1.29 40.8 4.5 687.0 694.0

Sum (4-7) 48.20 95.46 4.60 145.1 37.5 25.8 %

K3 (1-7) 72.40 99.71 7.22 227.7 62.3 27.4 %

8 Roesvatnet 1.28 87.86 0.11 3.5 0.6 623.5 627.2

Sum (1-8) 73.68 7.33 231.21 62.90 27.2 %

K2 (1-8) 19.69 99.51 1.96 61.8

9 Sæbotnvatnet 3.68 110.13 0.41 12.8

10 Kringletevatnet 2.19 103.04 0.23 7.1

11 Langevatnet 26.64 106.28 2.83 89.3 0.8 607.0 611.5

12 Vassoselv 8.81 109.83 0.97 30.5

13 Botneelv 1.82 110.32 0.20 6.3

14 Ekraelv 1.49 116.10 0.17 5.5

15 Vårstølelven 0.94 112.17 0.11 3.3

16 Grøvla 0.56 108.88 0.06 1.9

17 Smådalane 0.82 101.40 0.08 2.6

18 Vassdalsvatnet 3.19 105.24 0.34 10.6

Gautingsdalsoverf. (9-18) 50.14 107.48 5.39 169.9 0.8 0.5 %

19 Vestre Storevatnet 1.22 105.94 0.13 4.1 6.1 828.0 852.0

20 Dalavatnet 2.28 100.10 0.23 7.2

21 Åsvatnet 3.03 102.80 0.31 9.8 1.3 644.1 655.5

22 Østre Storevatnet 0.97 112.89 0.11 3.5 5.2 938.5 959.0

23 Blankedalsvatnet 3.91 109.99 0.43 13.6 12.5 850.0 876.0

24 Monsdalsvatnet 20.91 104.02 2.18 68.6 24.6 598.6 634.6

25 Seltuftvatn 2.70 111.64 0.30 9.5 7.4 791.0 815.0

26 1. Bekk 0.11 86.37 0.01 0.3

27 2. Bekk 0.16 86.37 0.01 0.4

28 3. Bekk 1.20 100.43 0.12 3.8

29 4. Bekk 0.40 99.56 0.04 1.3

30 Fossvatnet 11.42 99.74 1.14 35.9 4.8 601.8 610.5

31 Blåvatnet 2.79 105.13 0.29 9.2 1.5 637.4 640.8

Indredalsoverf. (19-31) 51.10 103.74 5.30 167.2 63.4 37.9 %

32 Krekjavatna 1.34 117.95 0.16 5.0

33 Langevatnet 1.20 109.33 0.13 4.1

34 Ulldalsvatnet 18.35 100.31 1.84 58.0 42.5 575.6 597.6

35 Bergsvatnet 12.57 97.97 1.23 38.8 58.2 568.8 597.3

Sum (32-35) 33.46 100.46 3.36 106.00 100.70

K5A (1-35) 208.38 93.21 19.42 612.5 227.8 37.2 %

37 Ø. Breidalsvatnet 15.12 107.48 1.63 51.2 17.3 771.5 799.3

38 N. Breidalsvatnet 3.60 100.52 0.36 11.4 8.4 721.5 735.5

39 Skråbakkevatnet 1.39 106.13 0.15 4.7

K5B (37-39) 20.11 106.14 2.13 67.3 25.7 38.2 %

Sum 228.49 102.93 23.52 741.65 253.5 34.2 %

Vedlegg 5c

Feltstørrelser, tilsig, magasindata, produksjonspotensialer og installasjon

Areal

Middeltilsig 1971-2000

Magasin

Energi

ekv.

Prod. pot.

Slukeevne

Installasjon

Delfelt km 2 l/skm 2 m 3 /s Mm 3 Mm 3 LRV HRV % kWh/m 3 GWh m 3 /s MW

1 Ø. Gruvlebotnvatnet 15,47 115,28 1,78 56,2 10,0 834,0 872,0

2 N. Gruvlebotnvatnet 3,25 95,27 0,31 9,8 3,2 796,5 811,0

3 Norddalsvatnet 5,48 95,85 0,53 16,6 11,6 777,0 804,0

K4 (1-3) 24,20 108,19 2,62 82,6 24,8 30,0 % 0,205 16,9 5,6 4,2

4 Hardbakkavatnet 16,68 91,33 1,52 48,0 14,1 785,3 830,6

5 Stølsvatnet 7,66 98,40 0,75 23,8 10,8 739,0 771,0

6 Kaldosvatnet 11,05 93,12 1,03 32,5 8,1 703,3 714,0

7 Høgsvatnet 12,81 101,08 1,29 40,8 4,5 687,0 694,0

5A Isvotni 1,91 92,52 0,18 5,6

Sum (4-7) 50,11 95,35 4,78 150,7 37,5 24,9 %

Sum Lånefjord og K3 74,31 99,53 7,40 233,2 62,3 26,7 %

Lånefjord kr.verk 7,40 175,1 62,3 1,682 294,4 10,1 60,5

K3 1,84 58,2 62,3 0,150 8,7 6,7 3,6

8 Roesvatnet 1,28 89,61 0,11 3,6 0,6 623,5 627,2

Sum (1-8) 75,59 99,36 7,51 236,9 62,9

K2 1,96 61,8 62,9 26,8 % 1,133 70,0 6,3 25,7

9 Sæbotnvatnet 3,68 112,33 0,41 13,0

10 Kringletevatnet 2,19 105,11 0,23 7,3

11 Langevatnet 26,64 106,28 2,83 89,3 0,8 607,0 611,5

12 Vassoselv 8,81 109,83 0,97 30,5

13 Botneelv 1,82 110,32 0,20 6,3

14 Ekraelv 1,49 116,10 0,17 5,5

15 Vårstølelven 0,94 112,17 0,11 3,3

16 Grøvla 0,56 108,88 0,06 1,9

17 Smådalane 0,82 101,40 0,08 2,6

18 Vassdalsvatnet 3,19 105,24 0,34 10,6

Gautingsdalsoverf. 50,14 107,73 5,40 170,3 0,8 0,5 %

19 Vestre Storevatnet 1,22 105,94 0,13 4,1 6,1 828,0 852,0

20 Dalavatnet 2,28 100,10 0,23 7,2

21 Åsvatnet 3,03 102,80 0,31 9,8 1,3 644,1 655,5

22 Østre Storevatnet 0,97 112,89 0,11 3,5 5,2 938,5 959,0

23 Blankedalsvatnet 3,91 109,99 0,43 13,6 12,5 850,0 876,0

24 Monsdalsvatnet 20,91 104,02 2,18 68,6 24,6 598,6 634,6

25 Seltuftvatn 2,70 111,64 0,30 9,5 7,4 791,0 815,0

26 1. Bekk 0,11 86,37 0,01 0,3

27 2. Bekk 0,16 86,37 0,01 0,4

28 3. Bekk 1,20 100,43 0,12 3,8

29 4. Bekk 0,40 99,56 0,04 1,3

30 Fossvatnet 11,42 99,74 1,14 35,9 4,8 601,8 610,5

31 Blåvatnet 2,79 105,13 0,29 9,2 1,5 637,4 640,8

Indredalsoverf. 51,10 103,74 5,30 167,2 63,4 37,9 %

32 Krekjavatna 1,34 117,95 0,16 5,0

33 Langevatnet 1,20 109,33 0,13 4,1

34 Ulldalsvatnet 18,35 100,31 1,84 58,0 42,5 575,6 597,6

35 Bergsvatnet 12,57 97,97 1,23 38,8 58,2 568,8 597,3

33,46 100,46 3,36 106,0 100,7

K5A 134,70 104,41 14,06 443,5 164,9 37,2 % 1,406 623,6 18,9 95,8

37 Ø. Breidalsvatnet 15,12 107,48 1,63 51,2 17,3 771,5 799,3

38 N. Breidalsvatnet 3,60 100,52 0,36 11,4 8,4 721,5 735,5

39 Skråbakkevatnet 1,39 106,13 0,15 4,7

K5B (37-39) 20,11 106,14 2,13 67,3 25,7 38,2 % 1,686 113,5 2,8 17,2

Sum 230,40 102,90 23,71 747,7 190,6 25,5 % 1,508 1127,2 207,0

Vedlegg 5d

Feltstørrelser, tilsig, magasindata, produksjonspotensialer og installasjon

Areal

Middeltilsig 1971-2000

Magasin

Energi

ekv.

Prod. pot.

Slukeevne

Installasjon

Delfelt km 2 l/skm 2 m 3 /s Mm 3 Mm 3 LRV HRV % kWh/m 3 GWh m 3 /s MW

1 Ø. Gruvlebotnvatnet 15,47 115,28 1,78 56,2 10,0 834,0 872,0

2 N. Gruvlebotnvatnet 3,25 95,27 0,31 9,8 3,2 796,5 811,0

3 Norddalsvatnet 5,48 95,85 0,53 16,6 11,6 777,0 804,0

K4 (1-3) 24,20 108,19 2,62 82,6 24,8 30,0 % 0,205 16,9 5,6 4,2

4 Hardbakkavatnet 16,68 91,33 1,52 48,0 14,1 785,3 830,6

5 Stølsvatnet 7,66 98,40 0,75 23,8 10,8 739,0 771,0

6 Kaldosvatnet 11,05 93,12 1,03 32,5 8,1 703,3 714,0

7 Høgsvatnet 12,81 101,08 1,29 40,8 4,5 687,0 694,0

5A Isvotni 1,91 92,52 0,18 5,6

Sum (4-7) 50,11 95,35 4,78 150,7 37,5 24,9 %

Sum Lånefjord og K3 74,31 99,53 7,40 233,2 62,3 26,7 %

Lånefjord kr.verk 7,40 175,1 62,3 1,682 294,4 10,1 60,5

K3 1,84 58,2 62,3 0,150 8,7 6,7 3,6

8 Roesvatnet 1,28 89,61 0,11 3,6 0,6 623,5 627,2

Sum (1-8) 75,59 99,36 7,51 236,9 62,9

K2 1,96 61,8 62,9 26,8 % 1,133 70,0 6,3 25,7

9 Sæbotnvatnet 3,68 112,33 0,41 13,0

10 Kringletevatnet 2,19 105,11 0,23 7,3

11 Langevatnet 26,64 106,28 2,83 89,3 0,8 607,0 611,5

12 Vassoselv 8,81 109,83 0,97 30,5

13 Botneelv 1,82 110,32 0,20 6,3

14 Ekraelv 1,49 116,10 0,17 5,5

15 Vårstølelven 0,94 112,17 0,11 3,3

16 Grøvla 0,56 108,88 0,06 1,9

17 Smådalane 0,82 101,40 0,08 2,6

18 Vassdalsvatnet 3,19 105,24 0,34 10,6

Gautingsdalsoverf. 50,14 107,73 5,40 170,3 0,8 0,5 %

19 Vestre Storevatnet 1,22 105,94 0,13 4,1 6,1 828,0 852,0

20 Dalavatnet 2,28 100,10 0,23 7,2

21 Åsvatnet 3,03 102,80 0,31 9,8 1,3 644,1 655,5

22 Østre Storevatnet 0,97 112,89 0,11 3,5 5,2 938,5 959,0

23 Blankedalsvatnet 3,91 109,99 0,43 13,6 12,5 850,0 876,0

24 Monsdalsvatnet 20,91 104,02 2,18 68,6 24,6 598,6 634,6

25 Seltuftvatn 2,70 111,64 0,30 9,5 7,4 791,0 815,0

26 1. Bekk 0,11 86,37 0,01 0,3

27 2. Bekk 0,16 86,37 0,01 0,4

28 3. Bekk 1,20 100,43 0,12 3,8

29 4. Bekk 0,40 99,56 0,04 1,3

30 Fossvatnet 11,42 99,74 1,14 35,9 4,8 601,8 610,5

31 Blåvatnet 2,79 105,13 0,29 9,2 1,5 637,4 640,8

Indredalsoverf. 51,10 103,74 5,30 167,2 63,4 37,9 %

32 Krekjavatna 1,34 117,95 0,16 5,0

33 Langevatnet 1,20 109,33 0,13 4,1

34 Ulldalsvatnet 18,35 100,31 1,84 58,0 42,5 575,6 597,6

35 Bergsvatnet 12,57 97,97 1,23 38,8 58,2 568,8 597,3

33,46 100,46 3,36 106,0 100,7

K5A 134,70 104,41 14,06 443,5 164,9 37,2 % 1,406 623,6 18,9 95,8

37 Ø. Breidalsvatnet 15,12 107,48 1,63 51,2 17,3 771,5 799,3

38 N. Breidalsvatnet 3,60 100,52 0,36 11,4 8,4 721,5 735,5

39 Skråbakkevatnet 1,39 106,13 0,15 4,7

K5B (37-39) 20,11 106,14 2,13 67,3 25,7 38,2 % 1,686 113,5 2,8 17,2

Sum 230,40 102,90 23,71 747,7 190,6 25,5 % 1,508 1127,2 207,0

K5

Eiriksdal krv.

alt. kabel


alt. linje

K2

K3 K4


Lånefjord krv.

alt. kabel Lånefjord krv.

alt. linje


HØYANGER OU

Alternative utbyggingsløsninger

Høyanger og Balestrand kommuner

m

Vedlegg 6

Dato: 2005-09-15


Ekvidistanse: 20m

Kartgrunnlag: Statens Kartverk

Tillatelsesnummer: 2001/553

0 500 1 000 1 500 2 000

Eksisterende inntak / tunnel / krv

Planlagt inntak / tunnel / krv

Planlagt alt. inntak / tunnel / krv

Planlagt overføringslinje / -kabel

Planlagt adkomsttunnel / tverrslag

Planlagt mikrotunnel

Planlagt terskel

Planlagt overført nedbørsfelt

Kartgrunnlag: Statens kartverk /tillatelsesnr. 2001/553

Vedlegg 8

4900

62/1

62/1

62/4

4900

5000

62/1

5000

62/2

62/2

62/3,4

5100

5100

5200

62/4

62/3

62/4

62/2

62/3

62/2

5200

5300

5400

62/3

62/4

62/24

62/4

62/2

62/2

5300

5400

5500

5500

5600

5700

5800

62/1

62/2

62/3

62/4

62/3

62/2

62/1

62/3,4

5600

5700

5800

360900

361000

361100

361200

361300

361400

361500

360900

361000

361100

361200

361300

361400

361500

Riggområde;

brakke/kontorrigg etc.

Planlagt

utløpskanal

Planlagt forbygning

og utretting

Planlagt

kanal

Riggområde;

lager, verksted etc.

Planlagt tipp

Riggområde;


Påhugg

Koblingsanlegg

Planlagt

vei/bro

Vedlegg 9a

OU HØYANGER

Arealdisponeringsplan K2


Koordinatsystem: NGO akse I (NGO1948)

Ekvidistanse: 1m/5m

Dato: 2005-06-23



0 25 50 75 100

m

Midlertidig arealbruk

Permanent arealbruk

Adkomsttunnel

Utløpstunnel

GNR / BNR AREALBESLAG AREAL (DAA)

62/1 Permanent 5


62/3,4 Permanent 14


62/3 Midlertidig 8

62/4 Midlertidig 18

4900

62/1

62/1

62/4

4900

5000

62/1

5000

62/2

5100

62/2

62/3,4

5100

62/3

5200

62/4

62/4

62/2

62/3

62/2

5200

5300

62/3

62/2

5300

5400

62/4

62/24

62/4

62/2

5400

5500

5500

5600

5700

5800

62/1

62/2

62/3

62/4

62/3

62/2

62/1

62/3,4

5600

5700

5800

360900

361000

361100

361200

361300

361400

361500

360900

361000

361100

361200

361300

361400

361500

Riggområde;


Planlagt

utløpskanal

Planlagt

kanal

Planlagt forbygning

og utretting

Planlagt tipp

Riggområde;


Planlagt tipp

Koblingsanlegg

Riggområde;


Påhugg

Vedlegg 9b

OU HØYANGER

Arealdisponeringsplan K2




Dato: 2005-06-23



0 25 50 75 100

m



Adkomsttunnel

Utløpstunnel







62/4 Midlertidig 18

7500

Styggefossen

Rigg- og

brakkeområde

62/1,4

Planlagt ny tipp

på eksisterende

62/1,4

Inntakstunnel alt.


7500

8000

8000

Bjørkehaugen

Roesvatnet

627 - 624

Planlagt tipp

Adkomstvei

62/1,4

Tverrslag

Inntakstunnel alt.


8500

8500

K3

Påhugg

Lukehus

9000

Eiriksdalsstølen

Riggområde

132 kV linje

9000

12 kV linje

Høgsvatnet

694 - 687

9500

9500

10000

10000

359500

360000

360500

361000

359500

360000

360500

361000



62/1,4 Midlertidig 78

Vedlegg 10

OU HØYANGER

Arealdisponeringsplan

Høgsvatnet, Høyanger kommune



Dato: 2005-06-23



0 50 100 150 200 250

m


Permanent arealbruk

33000

34000

714 - 703

Langav¾±

727

Vedlegg 11

35000

6818000

0

771 - 739

Stølsvatnet

6818000

965

Dyreskardeggi

1216

11/1

Usikker

eiendomsgrense

6817000

Geitabotnen

Kanal

Storebotnen

6817000

Tipp

Mikrotunnel

Isvotni

1027

Riggområde

1031

6816000

Midlertidig arbeids-/

sovebrakke

Terskel

Usikre eiendomsforhold

Gnr 79 og/eller 81

1313

Norddalsnipi

6816000

Frambotnv¾±

851

1134

6815000


6815000


HØYANGER OU

Arealdisponeringsplan Isvotni


574

Nord


Usikre grenser og

eiendomsforhold

Usikre grenser og

eiendomsforhold

790

Fagerdalsvatnet

Permanent 98

Midlertidig 15

Dato: øvre2005-06-23


Norddalen




0 250 500 750

m

33000

34000

35000

8000

8000

78/3

78/1

8500

78/2

8500

9000

9000

79/1

9500

9500

10000

10000

354500

355000

355500

354500

355000

355500

Adkomsttunnel

Lånefjord kraftstasjon

Utløpstunnel

Påhugg

Mulig tipp

under vann

Riggområde;


Riggområde;


Vedlegg 12

OU HØYANGER

Arealdisponeringsplan Lånefjorden




Dato: 2005-06-23

0 50 100 150 200

m





Balestrand kommune har i samarbeid

med grunneiere i området utredet

mulig bruk av overskuddsmasser fra

en evt. bygging av Lånefjord kraftverk.

Se vedlegg 21 for utfyllende beskrivelse.



78/3 Permanent 4,5


79/1 Midlertidig 2

Vedlegg 15A

Vedlegg 15B

K5

Vedlegg 18a

Vedlegg 18b

K2

Vedlegg 18c

Vedlegg 18c

Eiriksdal krv

K3 K4

Vedlegg 18d

Lånefjord krv

Vedlegg 18e

HØYANGER OU

Eiendomsforhold oversiktskart

Høyanger og Balestrand kommuner

m

Vedlegg 18

Dato: 2005-09-15





0 500 1 000 1 500 2 000

Vedlegg 18d

Vedlegg 18e

6821000

63/339 63/366 63/367

63/381

63/394

63/1

63/374

63/1

63/367 63/387

63/2

63/330

63/337

22000

63/387

63/1

23000

Vedlegg 18a

23000

HØYANGER OU

Eiendomsforhold Høyanger sentrum


Dato: 2005-05-31





0 50 100 150

m

63/387

62/195

63/2

62/1

63/1

22000

63/338 63/339

60/1

63/2

63/383

62/4

62/1

62/3

62/2

63/1

62/1

62/4

62/2

62/2

62/2

62/1

62/1

62/4

62/3

62/1

62/4

62/3

62/3

62/2

62/2

62/2

62/4

25000

62/4

62/3

62/4

62/3

62/3

62/1

62/2

62/1

62/2

62/2

62/4

62/2

62/4

62/223

62/226

62/228

62/222

62/221

62/218

62/212 62/213

62/3

62/232

62/234

62/230

62/200

62/227

62/229

62/205

62/206

62/166

62/181

24000

62/4

62/235

62/4

62/236

62/233 62/237

62/236

62/200

24000

Vedlegg 18b

HØYANGER OU

Eiendomsforhold ved Dale


Dato: 2005-05-31





0 50 100 150

m

62/164

62/165

62/163

62/161

62/162

62/160

62/180

6821000

62/4

62/1

62/3

62/2

62/4

62/3

62/2

62/3,4

62/1,2,3,4,5

27000

62/1,2,3,4,5

27000

62/1,4

6822000

6822000

62/1

62/3

62/2

62/4

62/3

62/4

62/4

62/1

62/1

62/2

62/2

62/2

62/3,4

62/3

62/2

26000

Vedlegg 18c

HØYANGER OU

Eiendomsforhold Eiriksdalen


Dato: 2005-05-31





0 50 100 150

m

HØYANGER OU

Eiendomsforhold Ekrene


Dato: 2005-05-31





0 50 100 150

m

62/4

62/3

62/4

62/3

62/4

62/24

62/3

6817000

Balestrandstølen

11/1

Storebotnen

Usikker grense



Norddalsnipi

Dyreskardeggi

11/1

Usikker grense

Omtvistet grunn mellom gnr 78 og 79

32000

965

Langedalsfjellet

1137

62/1,4

838

1228

1216

Lånestølen

30000 31000

28000

836

27000

33000

32000

29000

28000

34000

33000

29000

35000 36000

34000

30000 31000

0

6822000

6819000 6820000

6820000

Høgsvatnet

Blankavatnet

HØYANGER OU

Eiendomsforhold Langedalen og Isvotni


Kaldosvatnet

Dato: 2005-05-31





0 100 200 300 400 500 600 700

m

Rokkleiva

62/1,4

Styggefossen

62/1,2,3,4,5

HØYANGER OU

Eiendomsforhold Eiriksdalen


Dato: 2005-05-31





Sæbotnsnuten

0 100 200 300 400 500 600 700

m

Isvotni

Bjørkehaugen

Roesvatnet

Langavatnet

Vedlegg 18d

Stølsvatnet

Høgsvatnet

62/1,4

30000

31000

32000

33000

0 100 200 300 400

m

1



Midtbotnvatnet

Frambotnvatnet

851

1

0

79/1

702

2

2

79/2

Kråkeskardet

1134

30000

31000

32000

33000 34000

10000

11000

HØYANGER OU

1 2

Eiendomsforhold Lånefjorden


Dato: 2005-05-31

1031

1027

28

6815000

354000

6816000

Vedlegg 18e

HØYANGER OU

Kvannfjellet

Eiendomsforhold Kråkelvi og Isvotni


Dato: 2005-05-31





79/2

5

79/2

6

79/1

3

4



Isvotni







0 100 200 300 400 500

m

Norddalsnipi

79/1

79/1

79/1

7

79/1

10

79/6

8

79/2

Nordsiden:

Teignr.

Gnr/bnr langs

elvebredden

Grunneier langs

elvebredden

Fall (m)

1 Gnr79og/eller81 Usikre eiendomsforhold 600-1027

3 79/1 Randi Lønne Senneseth 100-600

5 79/2 Bjarne Senneseth 10-100


Sørsiden:

Teignr.

Gnr/bnr langs

elvebredden

Grunneier langs

elvebredden

Fall (m)

2 Gnr79og/eller81 Usikre eiendomsforhold 600-1027


6 79/2 Bjarne Senneseth 17-350

8 79/6 Johan Måren 3-17


Fallrett utskilt

som

Fallrett utskilt

som

Eier av fall

Eier av fall

10000

11000

355000

Vedlegg 19

Vanndekning i Daleelva og Dalelvi ved ulike

vannføringer

- fotovedlegg hydrologi

Stavanger, 2. mai 2005

1

Ambio Miljørådgivning AS

Godesetdalen 10

4033 STAVANGER

Tel.: 51 95 88 00

Fax.: 51 95 88 01

E-post: post@ambio.no

Vanndekning i Daleelva og Dalelvi ved ulike vannføringer

- fotovedlegg hydrologi

Oppdragsgiver: Statkraft Energi AS

Forfatter: Harald Lura

Prosjekt nr.: 25602, Høyanger Rapport nummer: 25602-8

Antall sider: 17

Distribusjon: Statkraft Energi AS

Dato: 2. mai 2005

Prosjektleder: Ulla P. Ledje

Arbeid utført av: Harald Lura og Svein Arne Forfod

Stikkord: Vanndekning, strømningsbilde, vannføringsvariasjon, storflom.

Sammendrag:

Bilder fra Daleelva, og Dalelvi og Kråkeelvi er tatt på flere punkt i vassdragene ved ulike

vannføringer for illustrere den store vannføringsvariasjonen, og vise vanndekning og strømbildet i

elvene ved gitte vannføringer.

Vannføringen i Daleleva er vist fra minimum vintervannføring til en meget stor flom.

Bildeserien fra Lånedalen illustrerer den naturlige tørrleggingen av vassdraget ved lavvannføring

og erosjonen som kan oppstå ved storflom.

Forsidefoto : Daleelva i Høyanger fra sentrum mot sjøen ved en vannføring på ca. 9 m 3 /s.

2

Bilder vannføring og vanndekning

AMBIO Miljørådgivning AS

INNHOLD

1 VANNDEKNING I DALELVA VED ULIKE VANNFØRINGER 4

2 BILDER VANNDEKNING DALEELVA 5

3 VANNDEKNING I DALELVI VED ULIKE VANNFØRINGER 15

4 BILDER VANNDEKNING DALELVI 15

3



1 VANNDEKNING I DALELVA VED ULIKE VANNFØRINGER

Vanndekningen i Daleelva er illustrert ved å fotografere elva på utvalget punkter ved fem

vannføringer. Fotoene dekker relativt høye vannføringer, men minimum vintervannføring og

vannføring tilsvarende normalt slipp om sommeren er også vist. Bildene er tatt av Harald

Lura (02-09-04) og Svein Arne Forfod (resten). Vannføringen ved de ulike datoene er anslått

av Svein Arne Forfod på noen hovedpunkter og delvis justert i etterkant i henhold til

feltstørrelser (tabell 1). De høye vannføringene må anses som relativt grove anslag.

På de flate delen av elva opprettholdes en relativt høy vanndekning helt ned mot

minstevannføring, men strømbildet og opplevelsen av elva varier mye med vannføringen.

Den 27. september 2004 var det storflom som ble anslått til 135 m 3 /s, og det var overløp fra

begge de regulerte sidegreinene oppe i dalen, samt høyt tilsig fra restfeltet. Seks dager før

kom det mest overløp til Eiriksdalselva.

Ved fotograferingen 2. september 2004 gikk K2 nær full produksjon og tilsiget fra restfeltet

ble anslått til noe over middelvannføring. Det gir en estimert vannføring på rundt 9 m 3 /s.

Vanndekningen avtar relativt lite i forhold til dette når elva går ned mot dagens normale

minstevannføring om sommeren. Da kjøres K2 mellom 5 og 6,4 m 3 /s. En ser imidlertid at

strømbildet i elva endrer seg noe når vannføringen går ned fra ca. 9 til ca. 7 m 3 /s.

Det blir sagt fra lokalkjente at flommen på ca 50 m 3 /s ikke førte til masseforflyttinger i elva,

mens flommen på 135 m 3 /s førte til at en del terskelhøler ble fylt opp med masse (Svein Arne

Forfod, Høyanger, pers. komm.).

Tabell 1. Anslått vannføring (m 3 /s) på ulike punkter i Daleelva ved fotograferingene.

Anslagene er skjønnsmessige og må betegnes relativt omtrentlige.

Dato 02-09-04 21-09-04 27-09-04 08-10-04 01-04-05

Vannførings punkt

Fra Gautingsdal 0,6 9 30 0,03 0,3

Kjøring K2 6,2 6 6 0,70 6,2

Fra Eriksdal 0,5 30 54 0,02 0,1

Etter samløp (T26) 7,3 46 90 0,75 6,6

Restfelt samløp til sjø 1,7 5 45 0,13 0,4

Ved utløp 9,0 50 135 0,90 7,0

4



2 BILDER VANNDEKNING DALEELVA

Vannføring ca 0,9 m 3 /s (08.10.04) (0,7 m 3 /s fra K2) Vannføring 50 m 3 /s (21-09-04)

Vannføring 7 m 3 /s (01-04-05) (6,2 m 3 /s fra K2) Vannføring 135 m 3 /s (27-09-04)

Vannføring 9 m 3 /s (02-09-04)

Figur 1. Vanndekning og strømforhold i Daleelva sett nedover fra brua i sentrum ved vannføringer fra

ca 0,9 m 3 /s til ca. 135 m 3 /s.

5





Vannføring 9 m 3 /s (02-09-04)

Figur 2. Vanndekning og strømforhold i Daleelva sett oppover fra brua i sentrum ved vannføringer

fra ca 0,9 m 3 /s til 135 m 3 /s.

6





Vannføring 9 m 3 /s (02-09-04)

Figur 3. Vanndekning og strømforhold i Daleelva sett nedover fra riksvegbrua ved vannføringer fra

ca. 0,9 m 3 /s til ca. 135 m 3 /s.

7





Vannføring 9 m 3 /s (02-09-04)

Figur 4. Vanndekning og strømforhold i Daleelva sett oppover fra riksvegbrua ved vannføringer fra

ca. 0,9 m 3 /s til ca. 135 m 3 /s.

8




Vannføring 6,6 m 3 /s (01-04-05) (6,2 m 3 /s fra K2) Vannføring 100 m 3 /s (27-09-04)

Vannføring 7,3 m 3 /s (02-09-04)

Figur 5. Vanndekning og strømforhold i Daleelva sett nedover fra terskel 23 ved vannføringer fra ca.

0,8 m 3 /s ca. til 135 m 3 /s.

9



Vannføring ca 1 m 3 /s (08.10.04) (0,7 m 3 /s gjennom K2) Vannføring 47 m 3 /s (21-09-04)


Vannføring 7,5 m 3 /s (02-09-04)

Figur 6. Vanndekning og strømforhold i Daleelva sett oppover fra terskel 23 ved vannføringer fra ca.

0,8 m 3 /s til ca. 135 m 3 /s.

10




Vannføring 7,3 m 3 /s (02-09-04) Vannføring 90 m 3 /s (27-09-04)

Figur 7. Vanndekning og strømforhold i Daleelva ved Junktion pool sett oppover mot samløpet

mellom elvene fra Gautingsdal og Eiriksdal ved vannføringer fra ca. 0,7 m 3 /s til ca. 90 m 3 /s.

11





Vannføring 6,8 m 3 /s (02-09-04)

Figur 8. Vanndekning og strømforhold i Daleelva sett nedover fra brua ved K2 ved vannføringer fra

ca. 0,7 til ca. 36 m 3 /s.

12





Vannføring 0,6 m 3 /s (02-09-04)

Figur 9. Vanndekning og strømforhold i Daleelva sett oppover fra brua ved K2 ved vannføringer fra

ca. 0,03 m 3 /s til ca. 30 m 3 /s.

13




Figur 10. Vanndekning og strømforhold i Eriksdalselva sett nedover fra brua ved K2 ved vannføringer

på ca. 0,5 m 3 /s og ca. 30 m 3 /s.

14



3 VANNDEKNING I DALELVI VED ULIKE VANNFØRINGER

Det er tatt bilder i elva ved to vannføringer på de fleste punkter, og ved tre vannføringer ved

samløpet mellom Kråkeelvi og Dalelvi. Vanndekningen i Dalelvi og Kråkeelvi varierer

betydelig nedover elva den enkelte dag (figur 11 til 13).

Ved høy avrenning den 21-09-04 ble det anslått at vannføringen var ca 5-6 m 3 /s ved uløpet

(figur 11). Det kom da anslagsvis 2-3 m 3 /s ovenfra i hver av de to delene av vassdraget.

Billedserien for Dalelvi viser da at vannføringen i elva synes å avta fra gården og nedover til

samløpet, for så å øke etter dette (figur 11 til 13). Dette skjer uavhengig av vannføringen som

kommer fra Kråkeelvi og viser at en del av vannet forsvinner ned i grunnen oppe i dalen og

kommer ut igjen som grunnvannstilsig nederst.

Ved de to andre datoene er Dalelvi tørr fra ovenfor gården og ned til samløpet (figur 12).

Kråkeelevi er tørr på siste dato, men ikke 02-09-04. Det kom vann ned Kråkefossen ved

begge anledninger (figur 12). Vannføringen den 02-09-04 øker noe fra samløpet og ned til

sjøen som følge av grunnvannstilsig.

Bildene fra samløpet viser også hvordan elveleiet forandres av storflom i elva (figur 12).

Bildet fra 08-10-04 er tatt etter storflommen den 27-09-04 og viser at hele elveleiet ved

samløpspunktet er betydelig forandret. Det viser også hvor fort elva går ned etter en flom,

siden hele elveleiet er tørt ved samløpspunktet 11 dager etter en skikkelig storflom.

4 BILDER VANNDEKNING DALELVI


Figur 11. Vanndekning i Dalelvi sett oppover fra riksveg brua ved vannføringer fra 0,3 m 3 /s og opp

mot 6 m 3 /s.

15



Vannføring 0 m 3 /s (08-10-04) Kråkefossen samme dag (08-10-04)

Vannføring 0,2 m 3 /s (02-09-04) Kråkefossen samme dag (02-09-04)

Vannføring 2-3 m 3 /s (21-09-04)

Figur 12. Vanndekning i Dalelvi ved samløpet mellom Kråkeelvi og Dalelvi ved vannføringer fra 0

m 3 /s og opp mot 2-3 m 3 /s fra hver elv.

16



Vannføring 0 m 3 /s (02-09-04) Vannføring 2 m 3 /s (21-09-04)

Figur 13. Vanndekning i Dalelvi nedover fra nederste bro ved gården ved vannføringer på 0 m 3 /s og

ca 2 m 3 /s. Det var ikke vann i elveleiet på bildet til venstre. Det ble gravd i elveleiet og det var heller

ikke vann å finne på 0,5 m dyp.


Figur 14. Vanndekning i Dalelvi oppover fra øverste bro ved gården ved vannføringer fra nær 0 m 3 /s

og ca 5 m 3 /s. På bildet til venstre er det et lite vannspeil i elva øverst i bildet, men vannet forsvant i

grunnen før det nådde broen.

17

Vedlegg 20

Opprustning og utvidelse av

Høyangerverkene

Tilleggsvisualiseringer

Stavanger, 16. juni 2005

1

1 INNLEDNING

Statkraft SF planlegger opprustning og utvidelse av Høyangerverkene. Tiltaksplanene er av et slikt

omfang at de utløser konsekvensutredning etter plan- og bygningslovens bestemmelser. Dette notatet

omhandler tilleggsvisualiseringer av planlagte deponiområder ved K 2 og Roesvatnet, samt en terskel

ved Isvotni. Visualiseringene må ses i sammenheng og som et supplement til fagrapport for landskap

(Ambio Miljørådgivning 2004). Fotomontasjene er utarbeidet av Sonja Sjølie, Asplan Viak Stavanger.

Notatet er skrevet av Toralf Tysse, Ambio Miljørådgivning.

2 VISUALISERINGER

Det er utarbeidet fotomontasjer for å belyse de landskapsmessige virkningene av planlagte

deponiområder ved utløpet av Eiriksdalskloven (figur 2.3) og ved Roesvatnet (figur 2.4). I tillegg er

den planlagte terskelen ved utløpet av Isvotni vist med fotomontasje (figur 2.5). Beliggenheten av

fotopunktene er vist av figur 2.1 nedenfor. For deponiområdet ved Eiriksdalskloven er det også

utarbeidet synlighetskart (se figur 2.2).

Figur 2.1. Lokalisering av fotopunktene.

Figurforklaring: Fotopunktene på kartet viser fra venstre mot høyre; deponiet ved Eiriksdalskloven, deponiet

ved Roesvatnet og terskelen ved Isvotni

2

Deponiområdet ved Eiriksdalskloven

Figur 2.2 illustrerer synligheten av det planlagte deponiet på totalt ca 265 000 m 3 ved Eiriksdalskloven.

Kartet viser at deponiet vil ha stor lokal synlighet i den øvre delen av Dalsdalen. I den nedre delen av

Dalsdalen, i retning av tettstedet Høyanger, vil deponiet kun være synlig fra enkelte steder høyt oppe i

liene.

Figur 2.2. Synlighetskart for det planlagte deponiet ved Eiriksdalskloven.

Figurforklaring: Deponiet er merket med rødt og synlighetsområder med grønt

Figur 2.3 illustrerer deponiområdet ved Eiriksdalskloven før (nåsituasjon) og etter at deponiet er

anlagt. Som det framgår av figuren er bildet tatt i retning av Høyanger (nedover dalen). Bildet er tatt

fra turstien som går fra K 2 (kraftstasjonen) og opp til fjellet ved rørgaten/trallebanen.

Deponiområdet ved Roesvatnet

Figur 2.4 viser før og etter anlegging av deponiet ved Roesvatnet. Det ligger i dag et deponi som det

nye deponiet skal legges i tilknytning til. Visualiseringen viser et deponi på totalt ca 25 000 m 3 . Bildet

er tatt fra anleggsveien som passerer området.

Terskel Isvotni

Isvotni vil etter de gjeldende planer bli overført til nabovassdraget. Det planlegges bygget en lav

terskel i utløpsområdet ved vannet. Visualisering på figur 2.5 viser utløpsområdet før og etter

etableringen av denne terskelen. Bildet er tatt NV for utløpet.

3

Figur 2.3 Deponiområdet ved Eiriksdalskloven, før og etter at deponiet er blitt anlagt

4

Figur 2.4. Deponiområdet ved Roesvatnet, før og etter at deponiet er blitt anlagt

5

Figur 2.5. Utløpsområdet ved Isvotni,, før og etter (nederste bilde) etablering av terskel

6

Vedlegg 21

Vedlegg 21

Vedlegg 21

Vedlegg 21

Vedlegg 21

Vedlegg 21

Vedlegg 21

Vedlegg 22

SWECO GRØNER

NOTAT

Deres ref.: Vår ref.: Dato:

10.11.2005

Til:

Statkraft Development

Kopi til:

Fra:

Bård Aspen

HØYANGER. ADKOMST TIL FJELLET (EIRIKSDALEN). VURDERING AV MULIG

VEGTUNNEL FRA EKRENE FRAM TIL BOTNEN VED ROESVATNET

Kabelbanen – status og bruk

I 2001 ble det besluttet å nedklassifisere banen fra 6 tonn til 2 tonn med bakgrunn i

omfattende rehabiliteringskostnader for permanent drift på 6 tonn. Overslag for drift for 6

tonn var beregnet til anslagsvis 15 - 20 MNOK.

Etter at nødvendige rehabiliteringstiltak er gjennomført i 2006 vil banen kunne være drift i

mange år. Hvor lenge er usikkert, men trolig snakker vi her om en 15-20 års periode.

Årlige driftskostnader som er knyttet til driften av banen er: 160 kkr

I anleggsfasen vil en ikke kunne basere seg på at store maskiner kan fraktes på

kabelbanen, heller ikke på veien fra Nova som ikke er bygget etter dagens krav til

anleggsvei.

Total bruk av kabelbanen de siste årene:

1999: 323 turer og 2070 personer.

2000: 788 turer og 2384 personer.

2001: 447 turer og 1772 personer

2002: 282 turer og 1117 personer

2003: 416 turer og 1720 personer (tom. oktober)

Det er også avtale om at hytte/grunneiere har rettigheter til å benytte banen så lenge

Statkraft har anlegg i området. I dag er 18 hytteeiere og 10 grunneierer i Høyanger og

Balestrand godkjente private kjørere på kabelbanen:

SWECO GRØNER

Postboks 400

1327 LYSAKER

Telefon: 67 12 80 00

Telefaks: 67 12 58 40

Bård Aspen

Telefon direkte: 67128087

Telefaks direkte: 67128240

h:\u\vannkraft norge\høyangeranleggene ou\konsesjonssøknad\vedlegg til ks\vedlegg ks 10112005\vedlegg 22

vegtunnel eiriksdalen.doc

SWECO Grøner AS

Org. nr.: NO-967 032 271 MVA

et selskap i SWECO konsernet

www.sweco.no

e-post: post@sweco.no

For vegstrekningen fra Nova forbi Juvet er det i dag et behov for utbedringer og rassikring.

Omfanget av dette er noe usikkert, men dette vil kunne være kostnader som kan spares

dersom det blir bygget ny veg.

Vegtunnel

Å få en permanent veg til Eiriksdalen ville naturligvis gjøre adkomsten til

reguleringsområdet mye lettere. Ressursmessig vil det også være betydelig innsparing i

form av spart arbeidstid til å komme seg opp og ned fra fjellet.

Regner vi en innsparing på 1,5 timer hver veg, snitt 2 passasjerer og 200 turer pr. år

(øvrige turer på grunneiere) blir det en total innsparing på ca 500 kkr pr. år.

Statkraft har gjort en vurdering av kostnadene ved en vegtunnel. Vegtunnelen er forutsatt

å ha påhogg på ca. kote 140 og ende ved Botnen ved kote 610. Med en jevn stigning på

1:8,5 blir tunnelen da ca. 4000 m lang. Tunnelen blir så lang at den må gå i en spiral inne i

Randen.

Det er forutsatt et tunneltverrsnitt på 30 m 2 og møtenisjer hver 250 m. Anslagsvis 210 000

m 3 masse må tas ut og plasseres i tipp.

Tunnelen er kostnadsregnet til minst 50 mill. kr som vist i tabellen nedenfor. I tillegg

kommer kostnader ved eventuell asfaltering av vegbane, belysning og sikkerhetstiltak.

Byggetiden til en vegtunnel blir anslagsvis 2 år. Byggingen av tunnelen må begynne minst

6 mnd før byggingen av Lånefjord/Eiriksdal kraftverk, dersom Statkraft skal ha full nytte av

den i anleggsperioden.

Starthøyde Avslutning Høydeforskjell (m) Stigning Lengde (m) Volum i tipp (m 3 )

140 610 470 8,5 3 995 213 938

Vegtunnel til fjells Dimensjon Enhet Mengde Enhetskostnad Kostnad

Forskjæring/portaler RS 2 150 000 300 000

Sprengning A = 30 m2 lm 3 995 9 000 35 955 000

Sikring % 30 35 955 000 10 786 500

Ekstra sikring ved svakhetssoner stk 2 150 000 300 000

Strossing for møteplasser m3 2 400 250 600 000

Frostsikring 200 m i hver ende m 400 7 000 2 800 000

Vegbane m2 13 983 600 8 389 500

Drensgrøft m 3 995 300 1 198 500

Kabler og lys m 3 995 350 1 398 250

Diverse, uforutsett og avrunding % 10,3 47 941 500 4 935 333

Andel rigg og drift % 15 66 663 083 7 499 597

Renter i byggetiden % 6 74 162 679 3 337 321

Sum 77 500 000

Vurderinger

En modernisering/nybygging av K4 ville ha stor nytte av en vegtunnel da tunge kolli

alternativt må fraktes inn med helikopter som kan frakte 8-10 tonn. Med

helikoptertransport må det installeres to aggregater pga vektproblematikken, mens med

vegutløsning kan det benyttes ett.

Etter modernisering/nybygging av K4 og eventuelt utfaset K3 samt automatiserte

lukestyringer vil Statkraft sitt behov for adkomst være vesentlig mindre enn den er i dag.

H:\U\Vannkraft Norge\Høyangeranleggene OU\Konsesjonssøknad\Vedlegg til KS\Vedlegg KS 10112005\Vedlegg 22 Vegtunnel

Eiriksdalen.doc Side 2/3

Med veg vil også bruken av området kunne bli betydelig større enn den er i dag, noe som

igjen vil føre til en større slitasje på Statkraft sine øvrige veganlegg i Eriksdalen. Vi ser

også at det kan bli krav om en høyere standard enn det som er her i dag.

Transport i forbindelse med tunnel, sjakt og inntaksarbeider for Lånefjord/Eiriksdal

kraftverk og modernisering/nybygging av K4 kan utføres med bruk av trallebanen og

helikopter. De tyngste løftene må utføres med bruk av spesialhelikopter med 8-10 tonns

løfteevne.

Kostnader og besparelser i forbindelse med bygging ser da samlet anslagsvis slik ut;

Byggekostnad for vegtunnelen

77,5 mill kr

Sparte kostnader ved Eiriksdal/Lånefjord

5 mill kr

Sparte kostnader ved K4

10 mill kr

Konklusjon

De totale byggekostnadene vil øke med anslagsvis 19 % for Lånefjord/Eiriksdal kraftverk.

De driftsmessige besparelsene blir relativt beskjedne ved vegutløsningen. Statkrafts

konklusjon er derfor at det ikke er økonomisk forsvarlig å bygge en tunnel for å oppnå

vegforbindelse til fjells. Dette gjelder selv om vegvedlikeholdet skulle bli tatt over av

kommunen, eventuelt et vegselskap der både grunneiere og Statkraft er med.

H:\U\Vannkraft Norge\Høyangeranleggene OU\Konsesjonssøknad\Vedlegg til KS\Vedlegg KS 10112005\Vedlegg 22 Vegtunnel

Eiriksdalen.doc Side 3/3

Vedlegg 23

Sum magasin Eiriksdalen 1971-2000

Alt. Dagens, med 1982 som midlere år

Mill.m 3

70

60

50

40

30

20

10

1982

90 %

75 %

50 %

25 %

10 %

0

Jan

Feb Mar Apr Mai Jun Jul Aug Sep Okt Nov Des

Nordalsvatn 1971-2000


810

805

Kote

800

795

790

785

780

1982

90 %

75 %

50 %

25 %

10 %

775

Jan


Kaldosvatn 1971-2000


Mill.m 3

9

8

7

6

5

4

3

2

1

0

Jan


1982

90 %

75 %

50 %

25 %

10 %


Alt. Eiriksdal, med 1982 som midlere år

Mill.m 3

70

60

50

40

30

20

10

1982

90 %

75 %

50 %

25 %

10 %

0

Jan




810

805

Kote

800

795

790

785

780

1982

90 %

75 %

50 %

25 %

10 %

775

Jan




Mill.m 3

9

8

7

6

5

4

3

2

1

0

Jan


1982

90 %

75 %

50 %

25 %

10 %


Alt. Lånefjord, med 1982 som midlere år

Mill.m 3

70

60

50

40

30

20

10

1982

90 %

75 %

50 %

25 %

10 %

0

Jan




810

805

Kote

800

795

790

785

780

1982

90 %

75 %

50 %

25 %

10 %

775

Jan




Mill.m 3

9

8

7

6

5

4

3

2

1

0

Jan


1982

90 %

75 %

50 %

25 %

10 %

Eriksdal/Lånefjord kraftverk - Statkraft

Transform your PDFs into Flipbooks and boost your revenue!

Eriksdal/Lånefjord kraftverk - Statkraft

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
