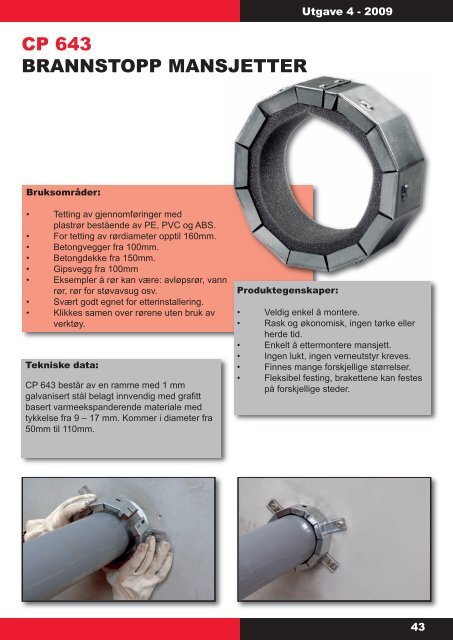

CP 643
BRANNSTOPP MANSJETTER
Utgave 4 - 2009
Bruksområder:
• Tetting av gjennomføringer med
plastrør bestående av PE, PVC og ABS.
• For tetting av rørdiameter opptil 160mm.
• Betongvegger fra 100mm.
• Betongdekke fra 150mm.
• Gipsvegg fra 100mm
• Eksempler å rør kan være: avløpsrør, vann
rør, rør for støvavsug osv.
• Svært godt egnet for etterinstallering.
• Klikkes samen over rørene uten bruk av
verktøy.
Tekniske data:
CP 643 består av en ramme med 1 mm
galvanisert stål belagt innvendig med grafitt
basert varmeekspanderende materiale med
tykkelse fra 9 – 17 mm. Kommer i diameter fra
50mm til 110mm.
Produktegenskaper:
• Veldig enkel å montere.
• Rask og økonomisk, ingen tørke eller
herde tid.
• Enkelt å ettermontere mansjett.
• Ingen lukt, ingen verneutstyr kreves.
• Finnes mange forskjellige størrelser.
• Fleksibel festing, brakettene kan festes
på forskjellige steder.
43

Monteringsanvisning
1 2 3 4 5
1. Rengjør åpningen før røret føres igjennom. Tett så åpningen rundt røret med mørtel eller
brannstopp fugemasse.
2. Rengjør selve røret for mørtel og/eller brannstopp fugemasser, samt annet som kan hindre
mansjetten i å festes rundt røret.
3. Åpne mansjetten og klikk den på rundt røret. Påse at det er riktig størrelse på mansjetten i
forhold til røret. Før mansjetten helt inn til veggen.
4. Sette på brakettene rundt mansjetten og merk av plassene de skal festes på. Prøv og fordel
dem så jevnt som mulig. Drill hull til brakettene, foretrukket hull gjennom vegg eller tilstrekkelig
feste.
5. Fest brakettene når de sitter rundt mansjetten. Sørg for at festet holder tilstrekkelig. Bruk
meallanker for festet.
Ved dimensjonering for ønsket brannmotstand se Produktdokumentasjon Nr. SINTEF AA-074 med
vedlegg 1 av 2004-07-19.
Begrensninger:
• Er ikke røyk/gass tette. Bruk brannstopp
fugemasse/mørtel i gjennomføringen før
mansjetten monteres.
Sikkerhet:
• Les bruksanvisning, HMS datablad og
produktgodkjenning fra SINTEF.
Godkjent, stemplet og signert av
SINTEF:
