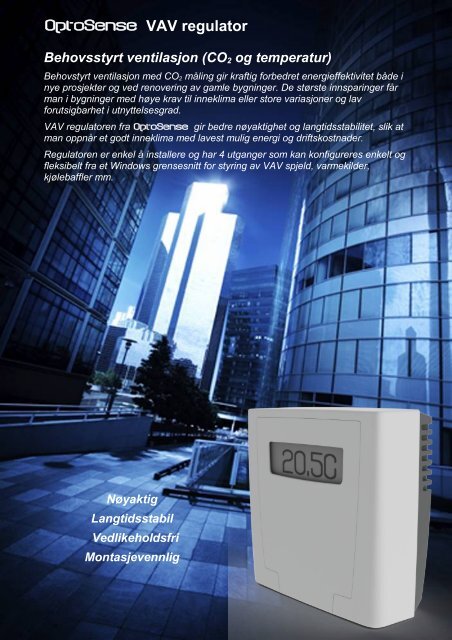

OptoSense VAV regulator<br />
Behovsstyrt ventilasjon (CO 2 og <strong>temp</strong>eratur)<br />
Behovstyrt ventilasjon med CO 2 måling gir kraftig forbedret energieffektivitet både i<br />
nye prosjekter og ved renovering av gamle bygninger. De største innsparinger får<br />
man i bygninger med høye krav til inneklima eller store variasjoner og lav<br />
forutsigbarhet i utnyttelsesgrad.<br />
VAV regulatoren fra OptoSense gir bedre nøyaktighet og langtidsstabilitet, slik at<br />
man oppnår et godt inneklima med lavest mulig energi og driftskostnader.<br />
Regulatoren er enkel å installere og har 4 utganger som kan konfigureres enkelt og<br />
fleksibelt fra et Windows grensesnitt for styring av VAV spjeld, varmekilder,<br />
kjølebaffler mm.<br />
Nøyaktig<br />
Langtidsstabil<br />
Vedlikeholdsfri<br />
Montasjevennlig
Bedre nøyaktighet gir enda lavere energiforbruk Sensorer fra OptoSense reagerer raskt og<br />
presist slik at ventilasjonsanlegget (med VAV) kan styre mot optimalt inneklima med mindre enn 10 %<br />
overventilering. Dette kan bety full innsparing av sensoren en ekstra gang i det første driftsåret.<br />
uavhengig av byggets bruksmønster Sensorer fra OptoSense gir absolutte og uavhengige<br />
målinger gjennom hele levetiden, uten spesielle oppsett eller kalibreringsrutiner. Sensoren kan derfor<br />
installeres i enhver type bygning selv om den er i bruk 24 timer i døgnet og 7 dager i uka.<br />
med en helt vedlikeholdsfri løsning Sensorer fra OptoSense sammenholder kontinuerlig CO 2<br />
målingene mot en fast og balansert referanse som kompenserer for enhver endring gjennom levetiden. Dette<br />
betyr at OptoSense leverer en virkelig vedlikeholdsfri sensor.<br />
og enkel installasjon Installasjon skjer ved tilkopling i bakdeksel og deretter plugges fronten med<br />
elektronkk inn. Det kreves ingen spesielle kunnskaper hos installatør. Sensoren måler riktig fra første minutt<br />
uten konfigurering eller kalibrering som kan åpne for feil. Sensoren har et nøytralt og kompakt design.<br />
Regulatoren har følgende tilkoplingsmuligheter:<br />
• 2 regulerte(0-10V) utganger for kontroll av VAV spjeld etc. Fullt<br />
konfigurerbart med settpunkter for CO 2 and <strong>temp</strong>eratur.<br />
• 2 releutganger for styring av varmekilde, kjølebaffel eller ventilasjon<br />
(Av/På). Fullt konfigurerbare settpunkter og dødbånd basert på<br />
<strong>temp</strong>eratur (eller CO 2) .<br />
• 1 inngang for bevegelsesdetektor, nattbryter, nøkkelkort etc. for å<br />
regulere etter alternativt oppsett.<br />
• 1 digital RS-485 Modbus linje for oppsett og monitorering.<br />
Produkt Nr. Produkt Navn Beskrivelse<br />
1-5-000008-01 OS VAV Regulator <strong>CO2</strong> og <strong>temp</strong>., 2 x 0-10 V utgang, 2 x<br />
releutgang, med display<br />
1-5-000009-01 OS VAV Konfigurerings SW Programvare og grensesnitt for konfigurering<br />
VAV<br />
Fancoil<br />
VAV<br />
OptoSense<br />
<strong>IAQ</strong> <strong>Controller</strong><br />
BEMS System<br />
www.optosense.com Pb. 6290 Etterstad, 0603 Oslo, +47 9223 5763, sales@optosense.com
OUT A OUT B HEAT COOL<br />
0-10 V fritt etter <strong>temp</strong>. (f.eks.<br />
21 – 23 °C)<br />
0-10 V fritt etter <strong>temp</strong>.<br />
(f.eks. 0 - 50 °C som<br />
giver)<br />
På/Av gitt av <strong>temp</strong>. med<br />
dødbånd f.eks (17-<br />
20°C)<br />
Av/På gitt av <strong>temp</strong>. med<br />
dødbånd f.eks (22-24 °C)<br />
0-10 V fritt etter <strong>CO2</strong> (f.eks.<br />
700 -900 ppm)<br />
0-10 V fritt etter <strong>CO2</strong><br />
(f.eks. 700 -900 ppm)<br />
Invertert<br />
Invertert<br />
Største pådrag gitt av på<br />
<strong>temp</strong>eratur og <strong>CO2</strong><br />
Største pådrag gitt av<br />
<strong>temp</strong>eratur og <strong>CO2</strong><br />
Alle over kombinert med<br />
struping av VAV ved lav<br />
<strong>temp</strong>eratur.<br />
Alle over kombinert med<br />
struping av VAV ved lav<br />
<strong>temp</strong>eratur.<br />
Alternativt brukt som<br />
inngang for å sette<br />
kontroller modus.<br />
Alt er fritt konfigurerbart i felt gjennom enkelt og visuelt Windows grensesnitt:<br />
Nøkkeldata<br />
Nøyaktighet<br />
Stabilitet<br />
CO 2 < 30ppm(600–1200ppm),
