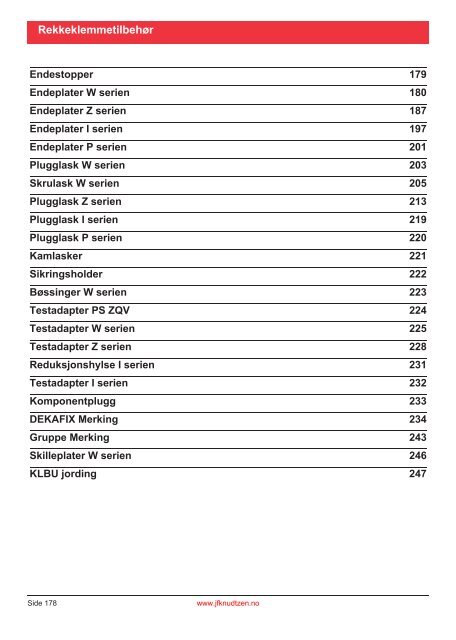

Rekkeklemmetilbehør

Rekkeklemmetilbehør
Endestopper 179
Endeplater W serien 180
Endeplater Z serien 187
Endeplater I serien 197
Endeplater P serien 201
Plugglask W serien 203
Skrulask W serien 205
Plugglask Z serien 213
Plugglask I serien 219
Plugglask P serien 220
Kamlasker 221
Sikringsholder 222
Bøssinger W serien 223
Testadapter PS ZQV 224
Testadapter W serien 225
Testadapter Z serien 228
Reduksjonshylse I serien 231
Testadapter I serien 232
Komponentplugg 233
DEKAFIX Merking 234
Gruppe Merking 243
Skilleplater W serien 246
KLBU jording 247
Side 178
www.jfknudtzen.no

Endestopper
TS 15
Endestoppere for TS 15
Endestoppere for TS 15
Type Varenr El-nr
EW 15, ENDEVINKEL FOR TS 15 3035038286 12 675 53
EW 15/2 3035107190
ZEW 15 3040792034
EM 8/30 ENDESTOPPERSKILT 3025180612 12 691 69
Rekkeklemmetilbehør
TS 35
Endestoppere for TS 35
Endestoppere for TS 35
Type Varenr El-nr
WEW 35 3039105900 12 675 55
WEW 35/2 3039106120 12 675 56
EW 35, ENDEVINKEL FOR TS 35 3035038356 12 675 54
ZEW 35/2 8MM ENDESTOPPER 3039863074 12 707 34
ZEW 35 6MM ENDESTOPPER 3039954000 12 694 99
TS 32
Endestoppere for TS 32
Endestoppere for TS 32
Type Varenr El-nr
WEW 32/1 3035106760
EWK 1, ENDEVINKEL FOR TS 32 3035020616 12 675 50
EWK 2, ENDEVINKEL FOR TS 32 3035019936 12 675 52
EWK 1, ALT 3035049516
www.jfknudtzen.no Side 179

Endeplater W serien
WAP 2,5-10
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 1.5 mm
For klemme: WDU 1.5ZZ
WDU 2.5/1.5/ZR
WDU 2.5
WDU 4
WDU 6
WDU 10
WTR 2.5
WTR 2.5 STB
WTR 2.5 D
WTR 4
WTR 4 STB
WTR 2.5/SI
WSI 6…
WSI 6/2…
WDU 2.5 F
WDU 2.5 FF
WDU 4 SL
WDU 6 SL
WDU 10 SL
WTR 4 SL
WTR 4 SI SL
WPE 1.5ZZ
WPE 2.5/1.5/ZR
WPE 2.5
WNT 2.5
WNT 4
WNT 6
WNT 10
WDU 2.5/TC...
WPO 4
WAP 2,5-10
Type Varenr El-nr
WAP 2,5-10 ENDEPLATE 3039105000 12 688 45
WAP 2,5-10 BLÅ ENDEPLATE 3039105008 12 688 47
WAP 2,5-10 GUL ENDEPLATE 3039105002
WAP 2,5-10 GRØNN 3039107220
WAP 2,5-10 RØD 3039105004
WAP 2,5-10 BK 3039105001
Side 180
www.jfknudtzen.no

Endeplater W serien
WAP 16-35 WTW 2,5-10
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 1.5 mm
For klemme: WDU 1.5/ZZ
WDU 2.5/1.5/ZR
WDU 2.5-35
WDU 2.5F…
WDU 2.5/TC
WDU 4 SL - 10 SL
WPE 2.5 - 35
WNT 2.5-10
WTR 2.5…
WTR 4…
WSI 6…
WPO 4
Rekkeklemmetilbehør
WAP 16-35 WTW 2,5-10
Type Varenr El-nr
WAP 16-35/WTW 2,5-10 3039105010 12 688 46
WAP 16-35/WTW 2,5-10 BLÅ 3039105018 12 688 48
WAP WDK 2,5
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 1.5 mm
For klemme: WDK 2.5
WDK 2.5 ZQV
WDK 2.5 V
WDK 2.5 DU-PE
WDK 2.5 PE
WDK 2.5 F
WDK 2.5 FV
WDK 2.5 FF
WDK 2.5 D…
WDK 2.5 LD…
WAP WDK 2,5
Type Varenr El-nr
WAP 2,5 F.WDK 2,5 3039105910 12 689 10
WAP 2,5 F.WDK 2,5 BLÅ 3039105918 12 689 11
www.jfknudtzen.no Side 181

Endeplater W serien
WAP WTR 2,5/ZZ
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 1.5 mm
For klemme: WTR 2.5/ZZ
WAP WTR 2,5/ZZ
Type Varenr El-nr
WAP WTR 2,5/ZZ 3039107460 12 691 59
WAP WDL 2,5/S
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 1.5 mm
For klemme: WDL 2.5/S…
WAP WDL 2,5/S
Type Varenr El-nr
WAP WDL 2,5 S ENDEPLATE 3039106770
WAP WDL 2,5
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 1.5 mm
For klemme: WDL 2.5…
WAP WDL 2,5
Type Varenr El-nr
WAP WDL 2,5 ENDEPLATE 3039106780 12 683 15
WAP WDU 1,5/BLZ
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 2.5 mm
For klemme: WDU 1.5/BLZ…
WAP WDU 1,5/BLZ
Type Varenr El-nr
WAP WDU 1,5/BLZ/BLA M.TAPP 3039157732 12 674 38
WAP WDU 1,5/BLZ/BLA U.TAPP 3039157733
Side 182
www.jfknudtzen.no

Endeplater W serien
WAP WDK 2,5/BLZ
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 5.1 mm
For klemme: WDK 2.5/BLZ…
WAP WDK 2,5/BLZ
Type Varenr El-nr
WAP 2,5/BLZ M. TAPP 3039107010
WAP 2,5/BLZ U.TAPP 3039107000
Rekkeklemmetilbehør
WAP WTL 6,1
Rekkeklemmetilbehør,
endeplate og skilleplate,
Bredde: 1.5 mm
For klemme: WTL 6/1…WTD 6/1… WTQ 6/1…
WAP WTL 6,1
Type Varenr El-nr
WAP WTL6/1 3039106830 12 688 31
ZAP/TW 1
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 2.5
ZPE 2.5, For klemme: WTL 4
ZAP/TW 1
Type Varenr El-nr
ZAP/TW1 ENDEPLATE 3040160874 12 690 28
ZAP/TW1 BLÅ ENDEPLATE 3040160875 12 690 29
ZAP/TW 1 ORANGE 3040160876 12 691 37
www.jfknudtzen.no Side 183

Endeplater W serien
WAP WDU 1,5/R3,5
Rekkeklemmetilbehør,
endeplate og mellomplate
Bredde: 1.5 mm
For klemme: WDU 1.5/R3,5 / WPE 1.5/R3,5
WAP WDU 1,5/R3,5
Type Varenr El-nr
WAP WDU 1,5/R 3,5 3039175419 12 038 74
WAP WDK 1,5/R3,5
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 1.5 mm
For klemme: WDK 1.5/R3,5
WAP WDK 1,5/R3,5
Type Varenr El-nr
WAP WDK 1,5/R 3,5 3039175420 12 038 75
AP AKZ 1,5
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 3.0 mm
For klemme: AKZ 1.5
AP AKZ 1,5
Type Varenr El-nr
AP PA/AKZ 1,5, ENDEPLATE 3035034056 12 679 06
AP AKZ 2,5
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 1.5 mm
For klemme: AKZ 2.5
AP AKZ 2,5
Type Varenr El-nr
AP PA/AKZ 2,5 ENDEPLATE 3035069736 12 694 65
AP/PA BLÅ TIL AKZ 2,5 3035069738
Side 184
www.jfknudtzen.no

Endeplater W serien
AP AKZ 4
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 1.5 mm
For klemme: AKZ 4
AP AKZ 4
Type Varenr El-nr
AP PA/AKZ 4, ENDEPLATE 3035029446 12 679 16
AP PA BLÅ/AKZ 4, ENDEPLATE 3035029448
Rekkeklemmetilbehør
AP DLD 2,5 DB
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 1.5 mm
For klemme: DLD 2.5
AP DLD 2,5 DB
Type Varenr El-nr
AP DLD 2,5 DB 3035178421 12 689 13
WAP WDU 2,5N/4N
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Blå,
Bredde: 1.5 mm
For klemme: WDU 2.5N
WDU 4N
WAP WDU 2,5N/4N
Type Varenr El-nr
WAP WDU2,5N/4N 3039106000 12 689 37
WAP WDU 2,5 N BLÅ 3039106008
www.jfknudtzen.no Side 185

Endeplater W serien
WAP WDK 2,5/4N
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 1.5 mm
For klemme: WDK 2.5N
WDK 2.5N V
WDK 2.5N DU-PE
WDK 2.5N PE
WDK 4N
WDK 4N V
WDK 4N DU-PE
WDK 4N PE
WAP WDK 2,5/4N
Type Varenr El-nr
WAP WDK 2,5/4N 3039108400 12 700 38
Side 186
www.jfknudtzen.no

Endeplater Z serien
ZAP/TW ZDU 1,5/2 AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 1.5
ZPE 1.5
ZAP/TW ZDU 1,5/2 AN
Type Varenr El-nr
ZAP/TW 1,5/2 3040177603 12 693 78
Rekkeklemmetilbehør
ZAP/TW ZDU 1,5/3 AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 1.5/3 AN
ZPE 1.5/3 AN
ZAP/TW ZDU 1,5/3 AN
Type Varenr El-nr
ZAP/TW 1,5/3 3040177606 12 693 79
ZAP/TW ZDU 1,5/4 AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 1.5/4 AN
ZPE 1.5/4 ANL
ZAP/TW ZDU 1,5/4 AN
Type Varenr El-nr
ZAP/TW 1,5/4 3040177609 12 693 86
ZAP/TW 1,5/4 BLÅ 3040177610
ZAP/TW ZDK 1,5
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDK 1.5
ZDK 1.5 V
ZDK 1.5 PE
ZAP/TW ZDK 1,5
Type Varenr El-nr
ZAP/TW ZDK 1,5 3040179116 12 691 71
www.jfknudtzen.no Side 187

Endeplater Z serien
ZAP/TW 1
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 2.5
ZPE 2.5, For klemme: WTL 4
ZAP/TW 1
Type Varenr El-nr
ZAP/TW1 ENDEPLATE 3040160874 12 690 28
ZAP/TW1 BLÅ ENDEPLATE 3040160875 12 690 29
ZAP/TW 1 ORANGE 3040160876 12 691 37
ZAP/TW 2
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 2.5/3 AN
ZPE 2.5/3 AN
ZTR 2.5…
ZTR 2.5/SI…
ZAP/TW 2
Type Varenr El-nr
ZAP/TW2 ENDEPLATE 3040160877 12 690 30
ZAP/TW2 BLÅ ENDEPLATE 3040160878 12 690 31
ZAP/TW 2 OR 3040160879 12 691 38
ZAP/TW 3
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 2.5/4 AN
ZDU 2.5/2x2 AN…
ZPE 2.5/4 AN
ZTR 2.5/3 AN…
ZTR 2.5/4 AN…
ZSI 2.5…
ZSI 2.5/5x25,
,
,
ZAP/TW 3
Type Varenr El-nr
ZAP/TW 3 ENDEPLATE 3040160880 12 690 32
ZAP/TW 3 BLÅ ENDEPLATE 3040160881 12 690 33
ZAP/TW 3 ORANGE 3040160882 12 691 39
Side 188
www.jfknudtzen.no

Endeplater Z serien
ZAP/TW ZDK 2,5
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 1.5 mm
For klemme: ZDK 2.5/1.5
ZDK 2.5/1.5 V
ZDK 2.5/1.5 N-DU
ZDK 2.5/1.5 DU-PE
ZDK 2.5/1.5 PE
ZDK 2.5/1.5/LD/1
ZDK 2.5/1.5/LD/2
ZDK 2.5/1.5/D/1…6
Rekkeklemmetilbehør
ZAP/TW ZDK 2,5
Type Varenr El-nr
ZAP ZDK 2,5 3040167473 12 038 89
ZAP/TW ZDK 2,5 BL 3040174880 12 690 10
ZAP/TW ZDK 2,5/1,5 OR 3040169008 12 691 41
ZAP/TW ZDLD 2,5/2N
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 1.5 mm
For klemme: ZDLD 2.5-2 N
ZDLD 2.5-2 VN
ZAP/TW ZDLD 2,5/2N
Type Varenr El-nr
ZAP/TW ZDLD 2,5-2N 3040178234 12 700 75
AP ZDTR 2,5
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 1.5 mm
For klemme: ZDTR 2.5
AP ZDTR 2,5
Type Varenr El-nr
ZAP ZDTR 2,5 3040174542 12 700 92
www.jfknudtzen.no Side 189

Endeplater Z serien
ZAP/TW 4
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 4
ZPE 4
ZAP/TW 4
Type Varenr El-nr
ZAP/TW 4 DB ENDEPLATE ZDU 4 3040163209 12 692 04
ZAP/TW 4BL 3040163210 12 692 05
ZAP/TW 4/3 AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 4/3 AN
ZPE 4/3 AN
ZAP/TW 4/3 AN
Type Varenr El-nr
ZAP/TW4/3AN 3040790410
ZAP/TW 4/4 AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 4/4 AN
ZPE 4/4 AN
ZAP/TW 4/4 AN
Type Varenr El-nr
ZAP/TW 5
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 6
ZPE 6
ZAP/TW 5
Type Varenr El-nr
ZAP/TW 5 ENDEPLATE FOR ZDU 6 3040160883 12 690 68
ZAP/TW 5BL 3040160884
Side 190
www.jfknudtzen.no

Endeplater Z serien
ZAP/TW 6/3 AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDU 6/3 AN
ZPE 6/3 AN
ZAP/TW 6/3 AN
Type Varenr El-nr
ZAP/TW 6/3 AN 3040790737 12 700 58
ZAP/TW 6/3 AN BLÅ 3040790738
Rekkeklemmetilbehør
ZAP/TW ZDU 10
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2.7 mm
For klemme: ZDU 10
ZPE 10
ZAP/TW ZDU 10
Type Varenr El-nr
ZAP/TW ZDU 10 3040174866 12 038 92
ZAP/TW 10/16
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 3 mm
For klemme: ZDU 10/3 AN
ZDU 16/3 AN
ZPE 10/3 AN
ZPE 16/3 AN
ZAP/TW 10/16
Type Varenr El-nr
ZAP/TW ZDU 10/16 AN 3040174958
ZAP/TW ZDU 10/16 AN BL 3040176852
www.jfknudtzen.no Side 191

Endeplater Z serien
ZAP/TW ZDU 16
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 3 mm
For klemme: ZDU 16
ZPE 17
ZAP/TW ZDU 16
Type Varenr El-nr
ZAP/TW ZDU 16 3040174515 12 038 96
ZAP/TW ZDU 16 BL 3040176410
ZAP/TW 7
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2.5 mm
For klemme: ZDU 2.5-2
ZDU 2.5-2/3 AN
ZDU 2.5-2/4 AN
ZPE 2.5-2
ZPE 2.5-2/3 AN
ZPE 2.5-2/4 AN
ZTR 2.5-2
ZTR 2.5-2/SI
ZTR 2.5-2/D
ZAP/TW 7
Type Varenr El-nr
ZAP/TW 7 ENDEPLATE 3040170611 12 700 71
ZAP/TW 7BL 3040170612
ZAP/TW 7 OR 3040170613 12 691 40
ZAP/TW ZDK 2,5-2
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For klemme: ZDK 2,5-2
ZAP/TW ZDK 2,5-2
Type Varenr El-nr
ZAP/TW ZDK 2,5-2 3040179105
Side 192
www.jfknudtzen.no

Endeplater Z serien
ZAP ZDU 6-2
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2.5 mm
For klemme: ZDU 6-2
ZDU 6-2/3 AN
ZPE 6-2
ZPE 6-2/3 AN
ZAP ZDU 6-2
Type Varenr El-nr
ZAP/ZDU 6/2 3040177144 12 700 54
ZAP ZDU 6-2 BL 3040177145
ZAP/ZDU 6-2 SW 3040181471 12 694 07
Rekkeklemmetilbehør
ZAP/TW ZPV 1,5
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 5.1 mm
For klemme: ZPV 1.5
ZAP/TW ZPV 1,5
Type Varenr El-nr
ZAP/TW ZPV 1,5 ENDEPL.F.MODUL 3050167465
ZAP/TWZIA 1,5/3L
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 5.1 mm
For klemme: ZIA 1.5/3L-1S
ZIA 1.5/3L-PE
ZAP/TWZIA 1,5/3L
Type Varenr El-nr
ZAP/TW ZIA 1,5/3L ENDPL.F.3 MO 3050164954 12 693 74
www.jfknudtzen.no Side 193

Endeplater Z serien
ZAP ZDL 2,5S
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde:
For klemme: ZDL 2.5/S…
ZAP ZDL 2,5S
Type Varenr El-nr
ZAP ZDL 2,5S 3040172090
ZAP ZDL 2,5
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 1.5 mm
For klemme: ZDL 2.5…
ZAP ZDL 2,5
Type Varenr El-nr
ZAP/ZDL 2,5 3040172091
ZAP ZDK 4/6/S
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 2 mm
For klemme: ZDK 4/S…
ZDK 6/S…
ZAP ZDK 4/6/S
Type Varenr El-nr
ZAP/TW ZDUA
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 1.5 mm
For klemme: ZDUA 2.5-2
ZPEA 2.5-2
ZAP/TW ZDUA
Type Varenr El-nr
ZAP/TW ZDUA 3040172096 12 690 11
ZAP/TW ZDUA BL 3040172097 12 690 15
Side 194
www.jfknudtzen.no

Endeplater Z serien
ZAP ZDUB
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 5 mm
For klemme: ZDUB 2.5/2 AN…
ZDUB 2.5/4 AN…
ZPEB 2.5/2 AN
ZAP ZDUB
Type Varenr El-nr
ZAP ZDUB 3060170475 12 093 99
Rekkeklemmetilbehør
ZAP/TW ZT 2,5/2 AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 2.5 mm ,
For klemme: ZT 2.5/2 AN/1
ZTPE 2.5/2 AN/1
ZAP/TW ZT 2,5/2 AN
Type Varenr El-nr
ZAP/TW ZT2,5/2AN 3040181603
ZAP/TW ZDT 2,5/2
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 2.5 mm
For klemme: ZDT 2.5/2
ZDT 2.5/2 DU-PE
ZDT 2.5/2 PE
ZAP/TW ZDT 2,5/2
Type Varenr El-nr
ZAP/TW ZDT 2,5/2 3040181611 12 700 98
www.jfknudtzen.no Side 195

Endeplater Z serien
ZTW ZTL6
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 2 mm
For klemme: ZTL 6/STB
ZTD 6
ZTW ZTL6
Type Varenr El-nr
ZTW ZTL 6 3040177187
Side 196
www.jfknudtzen.no

Endeplater I serien
IAP 1,5N
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For standard klemme: IDU 1.5N
IDU 1.5N/ZF
IDU 1.5/ZB
IAP 1,5N
Type Varenr El-nr
IAP 1,5N/2 AN 3041179243 12 709 29
IAP 1,5N/2 AN BLÅ 3041179244 12 709 30
Rekkeklemmetilbehør
IAP 1,5N/3AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For standard klemme: IDU 1.5/3AN
IDU 1.5N/3AN/ZF
IDU 1.5N/3AN/ZB
ITR 1.5N
ITR 1.5N/SI
IAP 1,5N/3AN
Type Varenr El-nr
IAP 1,5N/3 AN 3041179245 12 709 31
IAP 1,5N/3 AN BLÅ 3041179246 12 709 32
IAP 1,5N/4AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For standard klemme: IDU 1.5N/4AN
ITR 1.5/3AN
ITR 1.5/3AN/SI
IAP 1,5N/4AN
Type Varenr El-nr
IAP 1,5N/4 AN 3041179247 12 709 33
IAP 1,5N/4 AN BLÅ 3041179248 12 709 34
www.jfknudtzen.no Side 197

Endeplater I serien
IAP 1,5N/DK
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For standard klemme: IDK 1.5N
IDK 1.5N/V
IAP 1,5N/DK
Type Varenr El-nr
IAP 1,5N/DK 3041179252 12 709 35
IAP 1,5N/DK BLÅ 3041179253 12 709 36
IAP 1,5N 3L
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 2 mm
For standard klemme: IAK 1.5N 4L
IIK 1.5N 3L
IAP 1,5N 3L
Type Varenr El-nr
IAP 1,5N 3L 3041180177 12 709 61
IAP 1,5N 4L
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 2 mm
For standard klemme: IIK 1.5N 4L
IIK 1.5N 4L PA
IAP 1,5N 4L
Type Varenr El-nr
IAP 1,5N 4L 3041180178
Side 198
www.jfknudtzen.no

Endeplater I serien
IAP 2,5N
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For standard klemme: IDU 2.5
IDU 2.5/ZB
IDU 2.5N/ZF
IAP 2,5N
Type Varenr El-nr
IAP 2,5N 3041181302 12 694 42
IAP 2,5N BL 3041181303 12 694 43
Rekkeklemmetilbehør
IAP 2,5N/3AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For standard klemme: IDU 2.5N/3AN
ITR 2.5N
ITR 2.5N/SI
IAP 2,5N/3AN
Type Varenr El-nr
IAP 2,5N/3AN 3041181304 12 694 44
IAP 2,5N/3AN BL 3041181305 12 694 45
IAP 2,5N/4AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Bredde: 2 mm
For standard klemme: IDU 2.5N/4AN
IAP 2,5N/4AN
Type Varenr El-nr
IAP 2,5N/4AN 3041181307 12 694 46
IAP 2,5N/4AN BL 3041181308 12 694 47
www.jfknudtzen.no Side 199

Endeplater I serien
IAP/TW IT1,5N/4AN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 2 mm
For standard klemme: IT 1.5N/4AN2
IAP/TW IT1,5N/4AN
Type Varenr El-nr
IAP/TW IT 1,5N/4AN 3040183727 12 708 89
IAP 1,5N/DK-ZB
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde:
For standard klemme: IDK 1.5N/ZB
IAP 1,5N/DK-ZB
Type Varenr El-nr
IAP 1,5N/IDK-ZB 3041189671 12 700 06
IAP 1,5N/IDK-ZB BL 3041189673 12 700 02
Side 200
www.jfknudtzen.no

Endeplater P serien
PAP 2,5/4
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 3 mm
For standard klemme: PDU 2.5/4/3 AN
PAP 2,5/4
Type Varenr El-nr
PAP 2,5/4 3040189630 12 093 51
PAP 2,5/4 3AN 3040189648 12 093 52
PAP 2,5/4 4AN 3040189632 12 093 53
Rekkeklemmetilbehør
PAP 6/10
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 3 mm
For standard klemme: PDU 6/10/3 AN
PAP PDU 6/10
Type Varenr El-nr
PAP 6/10 3040189633 12 093 54
PAP 6/10 3AN 3040189634 12 093 55
PAP 16
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 3 mm
For standard klemme: PDU 16
PAP 16
Type Varenr El-nr
PAP 16 3040189629 12 093 57
www.jfknudtzen.no Side 201

Endeplater P serien
PAP PDL4S
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 3 mm
For standard klemme: PDL 4 S/NT/L/PE
PDL4 S/L/L
PDL 4 S/N/L/PE
PDL 4 S/L/L/PE
PAP PDL4S
Type Varenr El-nr
PAP/PDL 4 S 3040183707 12 694 88
PAP PDK 2,5/4
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 3 mm
For standard klemme: PDK 2.5/4
PDK 2.5/4/4 V
PDK 2.5/4 N-L
PDK 2.5/4 DU-PE
PDK 2.5/4 N-PE
PDK 2.5/4 PE
PDK 2.5/4 O.EL
PAP PDK 2,5/4
Type Varenr El-nr
PAP PDK 2,5/4 3040191972 12 097 99
PAP PDL4
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 3 mm
For standard klemme: PDL 4/TR/DU O TNHE
PDL 4/TR/DU/PE O TNHE
PDL 4/TR/DU
PDL 4/TR/DU/PE
PDL4/NT/L/PE
PDL4 NT/L
PDL4 N/L/PE
PDL4 L/L/PE
PDL4 L/L
PAP PDL4
Type Varenr El-nr
PAP PDL4 3040188321 12 097 82
Side 202
www.jfknudtzen.no

Plugglask W serien
ZQV 2,5N
Lask / link for Rekkeklemme,
For standard klemme: WDU 2.5/1.5 ZR
WDU 2.5
WDK 2.5/ZQV
WDU 1.5 BLZ 5,
08/ZQV,
For kompakt klemme: WDU 2.5N
WDK 2.5N
WDK 2.5N V
WDK 2.5N DU-PE, ZT 2.5...,
ZDT 2.5...,
ZP 2.5…,
For roof-style klemme: ZDUA 2.5-2…,
ZDUA 2.5-2N…,
ZDL 2.5…,
ZDL 2.5S
Rekkeklemmetilbehør
ZQV 2,5N/2
ZQV 2,5N/3
ZQV 2,5N/4
ZQV 2,5N/5
ZQV 2,5N/7
ZQV 2,5N/8
ZQV 2,5N/9
ZQV 2,5N/10
ZQV 2,5N/20
ZQV 2,5N/50
ZQV 2,5N/6
Type Varenr El-nr
ZQV 2,5 N 2 POL 3039169380 12 690 57
ZQV 2,5N/2 RØD 3039171790 12 691 75
ZQV 2,5N/2 BLÅ 3039171799 12 691 54
ZQV 2,5N/2 SORT 3039171808
ZQV 2,5 N 3 POL 3039169381 12 690 58
ZQV 2,5N/3 RØD 3039171791 12 691 76
ZQV 2,5N/3 BLÅ 3039171800 12 691 17
ZQV 2,5N/3 SORT 3039171809
ZQV 2,5 N 4 POL 3039169382 12 690 59
ZQV 2,5N/4 RØD 3039171792 12 691 77
ZQV 2,5N/4 BLÅ 3039171801
ZQV 2,5 N 5 POL 3039169383 12 690 60
ZQV 2,5N/5 RØD 3039171793 12 691 78
ZQV 2,5 N 7 POL 3039169385 12 690 62
ZQV 2,5N/7 RØD 3039171795 12 691 80
ZQV 2,5N/7 BLÅ 3039171804
ZQV 2,5 N 8 POL 3039169386 12 690 63
ZQV 2,5N/8 RØD 3039171796 12 691 81
ZQV 2,5 N 9 POL 3039169387 12 690 64
ZQV 2,5N/9 BLÅ 3039171806
ZQV 2,5 N 10 POL 3039169388 12 690 65
ZQV 2,5N/10 RØD 3039171798 12 690 93
ZQV 2,5N/10 BLÅ 3039171807 12 691 24
ZQV 2,5N/10 SORT 3039171816 12 691 34
ZQV 2,5 N 20 POL 3039190900 12 093 79
ZQV 2,5N/20 RØD 3039190911 12 093 80
ZQV 2,5N/20 BLÅ 3039190914 12 093 78
ZQV 2,5N/20 SORT 3039190913 12 093 81
ZQV 2,5 N 50 POL 3039169389 12 690 66
ZQV 2,5N/50 BLÅ 3039171818 12 691 25
ZQV 2,5N/50 RØD 3039171817 12 690 91
ZQV 2,5N/50 SORT 3039171819 12 691 35
ZQV 2,5 N 6 POL 3039169384 12 690 61
ZQV 2,5N/6 RØD 3039171794 12 691 79
ZQV 2,5N/6 BLÅ 3039171803
www.jfknudtzen.no Side 203

Plugglask W serien
ZQV 4N
Lask / link for Rekkeklemme
For standard klemme: WDU 4
WTR 4
WTR 4 SI
WTR 4 SL,
For kompakt klemme: WDU 4N
WDK 4N
WDK 4N V
WDK 4N DU-PE
Type Varenr El-nr
ZQV 4N/2 ZQV 4N/2 3039175825 12 654 81
ZQV 4N/2 RT 3039179395
ZQV 4N/2 BL 3039179396 12 691 96
ZQV 4N/2 SW 3039179397
ZQV 4N/3 ZQV 4N/3 3039176263 12 654 82
ZQV 4N/3 BL 3039179399 12 691 97
ZQV 4N/4 ZQV 4N/4 3039176262 12 654 83
ZQV 4N/4 BL 3039179402 12 691 98
ZQV 4N/10 ZQV 4N/10 3039175826 12 654 84
ZQV 4N/10 RØD 3039179404
ZQV 4N/10 BL 3039179405 12 691 99
ZQV 4N/10 SORT 3039179406
ZQV 4N/20 ZQV 4N/20 GUL 3039190902 12 093 82
ZQV 2,5N/20 BLÅ 3039190914 12 093 78
ZQV 4N/20 BLÅ 3039190910 12 093 83
ZQV 4N/20 SORT 3039190912 12 093 85
ZQV 4N/41 ZQV 4N/41 3039175827 12 707 33
Side 204
www.jfknudtzen.no

Skrulask W serien
WQV 2,5
Lask / link for Rekkeklemme, Ant. poler: 2 - 32
For klemme:
WDU 1.5 ZZ
WDU 1.5 BLZ
WDU 2.5/1.5 ZR
WDU 2.5
WDU 2.5 F
WDK 2.5
WDK 2.5 V
WDK 2.5 DU-PE
WDK 2.5 F,
Kontinuelig strøm: 2-pol/multi-pol A: 32 / 32,
Gjenge str: M 2.5,
Tiltrekn.moment (Nm)0.4 … 0.7
Rekkeklemmetilbehør
Type Varenr El-nr
WQV 2,5/2 WQV 2.5/2 TVERRFORBINDELSE 3039105366 12 688 70
WQV 2,5/3 WQV 2.5/3 TVERRFORBINDELSE 3039105376 12 688 71
WQV 2,5/4 WQV 2.5/4 TVERRFORBINDELSE 3039105386 12 688 72
WQV 2,5/5 WQV 2,5/5 TVERRFORBINDELSE 3039105396
WQV 2,5/10 WQV 2.5/10 TVERRFORBINDELSE 3039105446 12 688 73
WQV 2,5/15 WQV 2,5/15 TVERRFORBINDELSE 3039105966 12 688 84
WQV 2,5/32 WQV 2,5/32 TVERRFORBINDELSE 3039157760 12 688 86
WQV 4
Lask / link for Rekkeklemme, Ant. poler: 2 - 10 Pol
For klemme: WDU 4, WDU 4 SL
Kontinuelig strøm: 2-pol/multi-pol A: 41 / 41,
Gjenge str: M 3,
Tiltrekn.moment (Nm)0.5 … 0.8
Type Varenr El-nr
WQV 4/2 WQV 4/2 TVERRFORBINDELSE 3039105196 12 688 60
WQV 4/3 WQV 4/3 TVERRFORBINDELSE 3039105456 12 688 74
WQV 4/4 WQV 4/4 TVERRFORBINDELSE 3039105466 12 688 75
WQV 4/5 WQV 4/5 TVERRFORBINDELSE 3039105786
WQV 4/10 WQV 4/10 TVERRFORBINDELSE 3039105206 12 688 61
www.jfknudtzen.no Side 205

Skrulask W serien
WQV 6
Lask / link for Rekkeklemme, Ant. poler: 2 - 10
For klemme: WDU 6, WDU 6 SL,
Kontinuelig strøm:
2-pol/multi-pol A: 57 / 57
Gjenge str: M 3
Tiltrekn.moment (Nm)0.5 … 0.8
Type Varenr El-nr
WQV 6/2 WQV 6/2 TVERRFORBINDELSE 3039105236 12 688 63
WQV 6/3 WQV 6/3 TVERRFORBINDELSE 3039105476 12 688 76
WQV 6/4 WQV 6/4 TVERRFORBINDELSE 3039105486 12 688 77
WQV 6/5 WQV 6/5 TVERRFORBINDELSE 3039106266
WQV 6/10 WQV 6/10 TVERRFORBINDELSE 3039105226 12 688 62
WQV 10
Lask / link for Rekkeklemme, Ant. poler: 2-10 Poler
For klemme: WDU 10, WDU 10 SL, WDU 10 ZR,
Kontinuelig strøm: 2-pol/multi-pol A: 76 / 63,
Gjenge str: M 3,
Tiltrekn.moment (Nm)0.5 … 0.8
Type Varenr El-nr
WQV 10/2 WQV 10/2 TVERRFORBINDELSE 3039105256 12 688 65
WQV 10/3 WQV 10/3 TVERRFORBINDELSE 3039105496 12 688 78
WQV 10/4 WQV 10/4 TVERRFOBINDELSE 3039105506 12 688 79
WQV 10/10 WQV 10/10 TVERRFORBINDELSE 3039105246 12 688 64
WQV 16
Lask / link for Rekkeklemme, Ant. poler: 2-10 Poler
For klemme: WDU 16,
Kontinuelig strøm: 2-pol/multi-pol A: 101 / 76,
Gjenge str: M 4,
Tiltrekn.moment (Nm)1.2 … 1.8
Type Varenr El-nr
WQV 16/2 WQV 16/2 TVERRFORBINDELSE 3039105326 12 688 68
WQV 16/3 WQV 16/3 TVERRFORBINDELSE 3039105516 12 688 80
WQV 16/4 WQV 16/4 TVERRFORBINDELSE 3039105526 12 688 81
WQV 16/10 WQV 16/10 TVERRFORBINDELSE 3039105336 12 688 69
Side 206
www.jfknudtzen.no

Skrulask W serien
WQV 16-2,5 Overgang
Overgangslask for klemme: WDU 16 / WDU 2.5,
Kontinuelig strøm: 2-pol/multi-pol A: WDU 16 = 41 ,
Gjenge str: WDU16=M4 / WDU2.5=M2.5
Tiltrekn.moment (Nm):
WDU 16 =1.2 … 1.8 / WDU 2.5 = 0.4 … 0.7
WQV 16-2,5
Type Varenr El-nr
Rekkeklemmetilbehør
WQV 16N
Lask / link for Rekkeklemme, Ant. poler: 2 - 4 Poler
For klemme: WDU 16N,
Kontinuelig strøm: 2-pol/multi-pol A: 76 / 57
Gjenge str: M 4
Tiltrekn.moment (Nm)1.2 … 1.8
Type Varenr El-nr
WQV 16N/2 WQV 16N/2 3039163656 12 709 97
WQV 16N/3 WQV 16N/3 3039163657 12 709 98
WQV 16N/4 WQV 16N/4 3039163658 12 709 99
WQV 16N-4/6 Overgang
Overgangslask for klemme: WDU 16N / WDU 4/6
Kontinuelig strøm: 2-pol/multi-pol A: WDU 16 = 41 ,
Gjenge str: WDU16=M3 / WDU4/6=M3 ,
Tiltrekn.moment (Nm):
WDU 16=0.5 … 0.8 / WDU 4/6 =0.5 … 0.8
Type Varenr El-nr
WQV 16N-4/6 WQV 16N-4/6 OVERGANGSLASK 3039107250
WQV 16N-10 Overgang
Overgangslask for klemme: WDU 16N / WDU 10
Kontinuelig strøm: 2-pol /multi-pol A: WDU 16 = 24
Gjenge str: WDU16=M3 / WDU10=M3,
Tiltrekn.moment (Nm):
WDU 16 =0.5 … 0.8 / WDU 10 =0.5 … 0.8
Type Varenr El-nr
WQV 16N-10 WQV 16N-10 OVERGANGSLASK 3039107340 12 708 83
www.jfknudtzen.no Side 207

Skrulask W serien
WQV 35
Lask / link for Rekkeklemme, Ant. poler: 2 - 4 Poler
For klemme: WDU 35,
Kontinuelig strøm: 2-pol/multi-pol A: 138 / 112,
Gjenge str: M 4,
Tiltrekn.moment (Nm)1.2 … 1.8
Type Varenr El-nr
WQV 35/2 WQV 35/2 TVERRFORBINDELSE 3039105306 12 688 66
WQV 35/3 WQV 35/3 TVERRFORBINDELSE 3039105536 12 688 82
WQV 35/4 WQV 35/4 TVERRFORBINDELSE 3039105546 12 688 83
WQV 35/10 WQV 35/10 TVERRFORBINDELSE 3039105316 12 688 67
WQV 35-2,5 Overgang
Overgangslask for klemme: WDU 35 / WDU 2.5,
Kontinuelig strøm: 2-pol/multi-pol A: WDU 35 = 41 ,
Gjenge str: WDU35=M4 / WDU2.5=M2.5,
Tiltrekn.moment (Nm):
WDU 35 =1.2 … 1.8 / WDU 2.5 = 0.4 … 0.7
Type Varenr El-nr
WQV 35-2,5 WQV 35/2,5 3039106410
WQV 35-4/6 Overgang
Overgangslask for klemme: WDU 35 / WDU 4/6,
Kontinuelig strøm: 2-pol/multi-pol A: WDU 35 = 41 ,
Gjenge str: WDU35=M4 / WDU4/6=M3
Tiltrekn.moment (Nm):
WDU 35 =1.2 … 1.8 / WDU 4/6 = 0.5 … 0.8
Type Varenr El-nr
WQV 35-4/6 WQV 35-4/6 3039106420
WQV 35-10 Overgang
Overgangslask for klemme: WDU 35 / WDU 10,
Kontinuelig strøm: 2-pol/multi-pol A: WDU 35 = 57
Gjenge str: WDU35=M4 / WDU10=M3,
Tiltrekn.moment (Nm):
WDU 35 =10...1.2 / WDU 10 = 0.5 … 0.8
Type Varenr El-nr
WQV 35-10 WQV 35-10 3039106800
Side 208
www.jfknudtzen.no

Skrulask W serien
WQV 35N
Lask / link for Rekkeklemme, Ant. poler: 2 - 4 Poler
For klemme: WDU 35N,
Kontinuelig strøm: 2-pol/multi-pol A: 115 / 100,
Gjenge str: M 4,
Tiltrekn.moment (Nm)1.2 … 1.8
Type Varenr El-nr
WQV 35N/2 WQV 35N/2 3039107920
WQV 35N/3 WQV 35N/3 3039107930 12 700 39
WQV 35N/4 WQV 35N/4 3039107940
Rekkeklemmetilbehør
WQV 50N
Lask / link for Rekkeklemme, Ant. poler: 2 - 4 Poler,
For klemme: WDU 50N,
Kontinuelig strøm: 2-pol/multi-pol A: 150 / 150,
Gjenge str: M 6,
Tiltrekn.moment (Nm)2.5 … 4.5
Type Varenr El-nr
WQV 50N/2 WQV 50N/2 3039183406 12 691 86
WQV 50N/3 WQV 50N/3 3039183407 12 691 87
WQV 50N/4 WQV 50N/4 3039183408
WQV 70
Lask / link for Rekkeklemme, Ant. poler: 2 - 3 Poler
For klemme: WDU 70/95,
Kontinuelig strøm: 2-pol/multi-pol A: 232 / 232,
Gjenge str: M 5,
Tiltrekn.moment (Nm)2.0 … 4.0
Type Varenr El-nr
WQV 70/2 WQV 70/2 TVERRFORBINDELSE 3039106350
WQV 70/3 WQV 70/3 TVERRFORBINDELSE 3039106360
WQV 70N
Lask / link for Rekkeklemme, Ant. poler: 2 - 4 Poler
For klemme: WDU 70N,
Kontinuelig strøm: 2-pol/multi-pol A: 192 / 192,
Gjenge str: M 6,
Tiltrekn.moment (Nm)2.5 … 4.5
Type Varenr El-nr
WQV 70N/2 WQV 70N/2 4439951224
WQV 70N/3 WQV 70N/3 4439951225
WQV 70N/4 WQV 70N/4 3039953129
www.jfknudtzen.no Side 209

Skrulask W serien
WQV 95N/120N
Lask / link for Rekkeklemme, Ant. poler: 2 - 4 Poler
For klemme: WDU 95N/120N,
Kontinuelig strøm: 2-pol/multi-pol A: 269 / 269,
Gjenge str: M 6,
Tiltrekn.moment (Nm)3.0 … 4.5
Type Varenr El-nr
WQV 95N/120N/2WQV 95N/120N-2 3039182689 12 691 89
WQV 95N/120N/3WQV 95N/120N-3 3039182690
WQV 95N/120N/4WQV 95N/120N-4 3039182691
WQV 120
Lask / link for Rekkeklemme, Ant. poler: 2 - 3 Poler
For klemme: WDU 120/150,
Kontinuelig strøm: 2-pol/multi-pol A: 292 / 292,
Gjenge str: M 5,
Tiltrekn.moment (Nm)2.0 … 4.0
Type Varenr El-nr
WQV 120//2 WQV 120/2 TVERRFORBINDELSE 3039106330
WQV 120//3 WQV 120/3 TVERRFORBINDELSE 3039106340
Q for WDK 2,5 (800V)
Lask / link for Rekkeklemme, Ant. poler: 2 - 10
For klemme: WDK 2.5 (800V),
Kontinuelig strøm: 2-pol
/multi-pol A: 32 / 32,
Gjenge str: M 2.5,
Tiltrekn.moment (Nm)0.4 … 0.6
Type Varenr El-nr
Q AKZ 4SS/WDK Q 2, LASKESETT FOR AKZ 4SS/WDK 2,5 800V 3035036900
Q 3, LASKESETT FOR AKZ 4SS/WDK 2,5 800V 3035036910
Q 10, LASKESETT FOR AKZ 4SS/WDK 2,5 800V 3035036930 12 686 75
Side 210
www.jfknudtzen.no

Skrulask W serien
Q for DLI 2,5
Lask / link for Rekkeklemme,
Ant. poler: 2 - 20 Poler
For klemme: DLI 2.5, DLA 2.5, DLO 2.5
Kontinuelig strøm: 2-pol/multi-pol A: 24 / 24,
Gjenge str: M 2.5,
Tiltrekn.moment (Nm)0.4 … 0.6
Q DLI 2,5
Type Varenr El-nr
Q 2, LASKESETT FOR DLI 2,5/35 3035131250 12 689 20
Q 3, LASKESETT FOR DLI 2,5/35 3035131260
Q 10, LASKESETT FOR DLI 2,5/35 3035131310 12 689 23
Q 20, LASKESETT FOR DLI/DLD 3035139980
Rekkeklemmetilbehør
Q for AKZ 1,5
Lask / link for Rekkeklemme, Ant. poler: 2 - 10 Pol
For klemme: AKZ 1.5, AKZ 2.5
Kontinuelig strøm: 2-pol/multi-pol A: 24 / 24,
Gjenge str: M 2.5,
Tiltrekn.moment (Nm)0.4 … 0.6
Q AKZ 1,5
Type Varenr El-nr
Q 2, LASKESETT FOR AKZ 1,5 3035036820 12 677 56
Q 3, LASKESETT FOR AKZ 1,5 3035036830 12 677 66
Q 4, LASKESETT FOR AKZ 1,5 3035036840 12 677 76
Q 10, LASKESETT FOR AKZ 1,5 3035036850 12 677 86
Q for AKZ 4
Lask / link for Rekkeklemme, Ant. poler: 2-10 Poler
For klemme: AKZ 4,
Kontinuelig strøm: 2-pol/multi-pol A: 32 / 32,
Gjenge str: M 2.5,
Tiltrekn.moment (Nm)0.4 … 0.6
Q AKZ 4
Type Varenr El-nr
Q 2, LASKESETT FOR DK4/AKZ4 3035033640 12 677 57
Q 3, LASKESETT FOR DK4/AKZ4 3035033650 12 677 67
Q 4, LASKESETT FOR DK4/AKZ4 3035033660 12 677 77
Q 10, LASKESETT FOR DK4/AKZ4 3035036860 12 677 87
www.jfknudtzen.no Side 211

Skrulask W serien
Q for WDL 2,5 / S
Lask/link for Rekkeklemme, Ant. poler: 2 - 10 Poler
For klemme: WDL 2.5 / S(med 10x3 skinne),
WDL 2.5 (med skille utside)
Kontinuelig strøm: 2-pol/multi-pol A: 24 / 24,
Gjenge str: M 2.5
Tiltrekn.moment (Nm)0.4 … 0.6
Q WDL 2,5 / S
Type Varenr El-nr
Q 2, LASKESETT FOR WDL 2,5 3035107150
Q 3, LASKESETT FOR WDL 2,5 3035107160
Q 4, LASKESETT FOR WDL 2,5 3035107170
Q 10, LASKESETT FOR WDL 2,5 3035107180
Side 212
www.jfknudtzen.no

Plugglask Z serien
ZQV 1,5
For standard klemme: ZDU 1.5, ZDK 1.5, ZEI 6
For roof-style klemme:
ZQV 1,5
Type Varenr El-nr
ZQV 1,5/2 3040177612 12 693 88
ZQV 1,5/3 3040177613
ZQV 1,5/4 3040177614
ZQV 1,5/10 3040177620 12 693 91
Rekkeklemmetilbehør
ZQV 2,5
Lask / link for Rekkeklemme, Ant. poler: 2 - 50
For standard klemme:
ZDU 2.5, ZDK 2.5/1.5,
ZTR 2.5, ZDTR 2.5,
ZSI 2.5, ZRV 1.5,
ZIA 1.5, ZEI 16
For roof-style klemme:
ZDU 2.5-2, ZDK 2.5-2,
ZTR 2.5-2, ZDLD 2.5-2,
ZDKPE 2.5-2, ZDU 2.5 S,
ZNT 2.5 S, ZEI 16-2/1 AN,
For standard klemme:
IDU 1.5N, IDK 1.5N,
ITR 1.5N, ITR 1.5N/SI,
IT 1.5N/4 AN/2, IAK 1.5N 3L,
IIK 1.5N 3L, IIK 1.5N 4L,
IIK 1.5N AL PA
ZQV 2,5
Type Varenr El-nr
ZQV 2,5/2 LASKER 3040160886 12 690 41
ZQV 2,5/3 LASKER 3040160887 12 690 42
ZQV 2,5/4 LASKER 3040160888 12 690 43
ZQV 2,5/5 LASKER 3040160889 12 690 44
ZQV 2,5/6 LASKER 3040160890 12 690 45
ZQV 2,5/7 LASKER 3040160891 12 690 46
ZQV 2,5/8 LASKER 3040160892 12 690 47
ZQV 2,5/9 LASKER 3040160893 12 690 48
ZQV 2,5/10 LASKER 3040160894 12 690 49
ZQV 2,5/20 LASKER 3040190896 12 093 75
ZQV 2,5/50 LASKER 3040169754 12 707 30
www.jfknudtzen.no Side 213

Plugglask Z serien
ZQV 4
Lask / link for Rekkeklemme, Ant. poler: 2 -20
For standard klemme:
ZDU 4, ZDK 4/S,
ZEI 16,
For roof-style klemme:
ZDU 4-2, ZDU 4 S,
ZNT 4 S, ZEI 16-2/1 AN,
For standard klemme:
IDU 2.5N, ITR 2.5N,
ITR 2.5N/SI
ZQV 4
Type Varenr El-nr
ZQV 4/2 3040160895 12 692 12
ZQV 4/3 3040160896 12 692 13
ZQV 4/4 3040160897 12 707 08
ZQV 4/5 3040160898 12 038 79
ZQV 4/6 3040160899 12 038 80
ZQV 4/7 3040160900 12 038 81
ZQV 4/8 3040160901 12 038 82
ZQV 4/10 3040160903 12 692 20
ZQV 4/20 GUL 3040190901 12 093 76
ZQV 6
Lask / link for Rekkeklemme, Ant. poler: 2 - 30
For standard klemme:
ZDU 6, ZDK 6/S,
ZTL 6, ZEI 16,
For roof-style klemme: ZDU 6-2, ZDU 6 S,
ZNT 6 S, ZEI 16-2/1 AN
ZQV 6
Type Varenr El-nr
ZQV 6/2 3040162785 12 690 52
ZQV 6/3 3040162786 12 690 53
ZQV 6/4 3040162787 12 690 54
ZQV 6/24 3040190899 12 093 77
ZQV 6/30 3040173364 12 700 22
Side 214
www.jfknudtzen.no

Plugglask Z serien
ZQV 10/2
Lask / link for Rekkeklemme, Ant. poler: 2 For standard klemme: ZDU 10…,
ZDU 10 NT,
For roof-style klemme: ZDU 10 S,
ZNT 10 S
Type Varenr El-nr
ZQV 10/2 ZQV 10/2 3040173968 12 038 94
Rekkeklemmetilbehør
ZQV 16/2
Lask / link for Rekkeklemme, Ant. poler: 2 For standard klemme: ZDU 16,
ZPE 16,
For roof-style klemme: ZDU 16 S,
ZPE 16 S,
ZNT 16 S
Type Varenr El-nr
ZQV 16/2 ZQV 16/2 3040173969 12 038 97
ZQV 35/2
Lask / link for Rekkeklemme, Ant. poler: 2 For standard klemme: ZDU 35,
ZPE 35,
ZNT 35/S
Type Varenr El-nr
ZQV 35/2 ZQV 35/2 3040173970 12 654 90
www.jfknudtzen.no Side 215

Plugglask Z serien
ZQV 35-10 Overgang
Lask / link for Rekkeklemme, Ant. poler: 2
For standard klemme:
ZDU 10..,
ZPE 10…,
ZDU 35,
ZPE 35,
For roof-style klemme:
ZDU 10 S,
ZPE 16 S
ZQV 35-10
OVERGANG
Type Varenr El-nr
ZQV 35/10 3040792010
Side 216
www.jfknudtzen.no

Plugglask Z serien
ZQV 2,5N
Lask / link for rekkeklemmer, Antall poler 2 - 50
Farge: Gul, Rød, Blå, Sort
For standard klemme:
WDU 2.5/1.5 ZR
WDU 2.5
WDK 2.5/ZQV
WDU 1.5 BLZ 5,08/ZQV,
For kompakt klemme:
WDU 2.5N
WDK 2.5N
WDK 2.5N V
WDK 2.5N DU-PE,
Rekkeklemmetilbehør
For standard klemme:
ZT 2.5...,
ZDT 2.5...,
ZP 2.5…,
For roof-style klemme:
ZDUA 2.5-2…,
ZDUA 2.5-2N…,
ZDL 2.5…,
ZDL 2.5S
ZQV 2,5N/2
ZQV 2,5N/3
ZQV 2,5N/4
ZQV 2,5N/5
Type Varenr El-nr
ZQV 2,5 N 2 POL 3039169380 12 690 57
ZQV 2,5N/2 BLÅ 3039171799 12 691 54
ZQV 2,5N/2 RØD 3039171790 12 691 75
ZQV 2,5N/2 SORT 3039171808
ZQV 2,5 N 3 POL 3039169381 12 690 58
ZQV 2,5N/3 BLÅ 3039171800 12 691 17
ZQV 2,5N/3 RØD 3039171791 12 691 76
ZQV 2,5N/3 SORT 3039171809
ZQV 2,5 N 4 POL 3039169382 12 690 59
ZQV 2,5N/4 BLÅ 3039171801
ZQV 2,5N/4 RØD 3039171792 12 691 77
ZQV 2,5 N 5 POL 3039169383 12 690 60
ZQV 2,5N/5 RØD 3039171793 12 691 78
ZQV 2,5N/6
ZQV 2,5N/7
ZQV 2,5N/8
ZQV 2,5 N 6 POL 3039169384 12 690 61
ZQV 2,5N/6 RØD 3039171794 12 691 79
ZQV 2,5N/6 BLÅ 3039171803
ZQV 2,5 N 7 POL 3039169385 12 690 62
ZQV 2,5N/7 RØD 3039171795 12 691 80
ZQV 2,5N/7 BLÅ 3039171804
ZQV 2,5 N 8 POL 3039169386 12 690 63
ZQV 2,5N/8 RØD 3039171796 12 691 81
ZQV 2,5N/9
ZQV 2,5 N 9 POL 3039169387 12 690 64
ZQV 2,5N/9 BLÅ 3039171806
ZQV 2,5N/10
ZQV 2,5 N 10 POL 3039169388 12 690 65
ZQV 2,5N/10 RØD 3039171798 12 690 93
ZQV 2,5N/10 BLÅ 3039171807 12 691 24
ZQV 2,5N/10 SORT 3039171816 12 691 34
www.jfknudtzen.no Side 217

Plugglask Z serien
ZQV 2,5N/20
ZQV 2,5N/50
Type Varenr El-nr
ZQV 2,5 N 20 POL 3039190900 12 093 79
ZQV 2,5N/20 RØD 3039190911 12 093 80
ZQV 2,5N/20 BLÅ 3039190914 12 093 78
ZQV 2,5N/20 SORT 3039190913 12 093 81
ZQV 2,5 N 50 POL 3039169389 12 690 66
ZQV 2,5N/50 BLÅ 3039171818 12 691 25
ZQV 2,5N/50 RØD 3039171817 12 690 91
ZQV 2,5N/50 SORT 3039171819 12 691 35
ZQB 2,5-2
Lask / link for Rekkeklemme, Ant. poler: 2 For standard klemme: ,
For roof-style klemme: ZDUB 2.5-2/4 AN,
ZDU 2.5-2/4 AN,
Type Varenr El-nr
ZQB 2,5-2 ZQB 2,5-2 GUL 3039167712 12 700 29
ZVQ 2,5/1,5
For standard klemme: ZDK 2.5/1.5…,
ZDT 2.5/2,
For roof-style klemme: ZDLD 2.5-2…,
Type Varenr El-nr
ZVQ 2,5/1,5 ZQV 2,5/1,5 VERTIKAL LASK 3040172070 12 691 44
Side 218
www.jfknudtzen.no

Plugglask I serien
ZQV 2,5
Lask / link for Rekkeklemme, Ant. poler: 2 -50 Poler
For standard klemme:
IDU 1.5N…
IDK 1.5N…
ITR 1.5N...
ITR 1.5N/SI...
IT 1.5N/4 AN/2
IAK 1.5N 3L
IIK 1.5N 3L
IIK 1.5N 4L
IIK 1.5N AL PA
Rekkeklemmetilbehør
ZQV 2,5
Type Varenr El-nr
ZQV 2,5/2 LASKER 3040160886 12 690 41
ZQV 2,5/3 LASKER 3040160887 12 690 42
ZQV 2,5/4 LASKER 3040160888 12 690 43
ZQV 2,5/5 LASKER 3040160889 12 690 44
ZQV 2,5/6 LASKER 3040160890 12 690 45
ZQV 2,5/7 LASKER 3040160891 12 690 46
ZQV 2,5/8 LASKER 3040160892 12 690 47
ZQV 2,5/9 LASKER 3040160893 12 690 48
ZQV 2,5/20 LASKER 3040190896 12 093 75
ZQV 2,5/10 LASKER 3040160894 12 690 49
ZQV 2,5/50 LASKER 3040169754 12 707 30
ZQV 4
Lask / link for Rekkeklemme, Ant.poler: 2-20 Poler
For standard klemme:
IDU 2.5N...
ITR 2.5N…
ITR 2.5N/SI
ZQV 4
Type Varenr El-nr
ZQV 4/2 3040160895 12 692 12
ZQV 4/3 3040160896 12 692 13
ZQV 4/4 3040160897 12 707 08
ZQV 4/5 3040160898 12 038 79
ZQV 4/6 3040160899 12 038 80
ZQV 4/7 3040160900 12 038 81
ZQV 4/8 3040160901 12 038 82
ZQV 4/10 3040160903 12 692 20
ZQV 4/20 GUL 3040190901 12 093 76
www.jfknudtzen.no Side 219

Plugglask P serien
ZQV 2,5
Lask / link for Rekkeklemme, Ant. poler: 2 -50 Poler
For standard klemme:
PDL 4
PDL 4S
PDL 4
PDU 2,5/4
PDIC 2,5/4
ZQV 2,5
Type Varenr El-nr
ZQV 2,5/2 LASKER 3040160886 12 690 41
ZQV 2,5/3 LASKER 3040160887 12 690 42
ZQV 2,5/4 LASKER 3040160888 12 690 43
ZQV 2,5/5 LASKER 3040160889 12 690 44
ZQV 2,5/6 LASKER 3040160890 12 690 45
ZQV 2,5/7 LASKER 3040160891 12 690 46
ZQV 2,5/8 LASKER 3040160892 12 690 47
ZQV 2,5/9 LASKER 3040160893 12 690 48
ZQV 2,5/20 LASKER 3040190896 12 093 75
ZQV 2,5/10 LASKER 3040160894 12 690 49
ZQV 2,5/50 LASKER 3040169754 12 707 30
ZQV 6 N
Lask / link for Rekkeklemme, Ant. poler: 2,3,4, 20
Farge: Gul
For standard klemme:
PDU 6/10
PDU 6/10 3AN
PNT 6/10
ZQV 6 N
Type Varenr El-nr
ZQV 6N/2 3040190621
ZQV 6N/3 3040190622 12 093 48
ZQV 6N/4 3040190623 12 093 49
ZQV 6N/20 3040190624
ZQV 16/2
Lask / link for Rekkeklemme, Ant. poler: 2
For standard klemme:
PDU 16
ZQV 16/2
Type Varenr El-nr
ZQV 16/2 3040173969 12 038 97
Side 220
www.jfknudtzen.no

Kamlasker
QB
Kamlask benyttes som alternativ til plugg eller skrulask, eller der klemmen ikke har andre
laskemuligheter
QB75
6 mm pitch, 75 poler
Type Varenr El-nr
QB 75, TVERRFORB.KAM RETT 3035053520 12 687 36
QB 75, TVERRFORB.KAM VINKLET 3035052640 12 687 37
ISOLASJONSPROFIL, SORT 3035052670 12 687 39
QB58
8 mm pitch, 58 poler
Type Varenr El-nr
QB 58, TVERRFORB.KAM RETT 3035054540 12 687 34
ISOLASJONSPROFIL FOR QB58 3035054600 12 687 38
For klemmer:
WSI 4
Rekkeklemmetilbehør
www.jfknudtzen.no Side 221

Sikringsholder
SIHA 3
Sikringsholder for 5x20 sikring
Tilkoblingstype: plugg-inn kobling,
Isolasjonsmateriale: Wemid,
Farge på Isolasjonsmateriale: Beige,
Installasjon: rekkeklemme på TS35,
med/uten led LED
SIHA3/G20
Type Varenr El-nr
SIHA 3/G20 3039792156 12 093 67
SIHA 3/G20/LD 10-36V 3039792157 12 700 77
SIHA 3/G20/LD 60-150V 3039792159 12 700 07
SIHA 3/G20/LD 140-250V 3039792160 12 700 78
SIHA STRAP
Feste for sikringsholder SIHA 3
SIHA STRAP
Type Varenr El-nr
SIHA STRAP 3041953768
Side 222
www.jfknudtzen.no

Bøssinger W serien
PS 2,3
Rekkeklemmetilbehør,
Testplugg
PS 2,3
Type Varenr El-nr
PS 2,3, MÅLEPLUGG 3035018040 12 677 40
PS 4
Rekkeklemmetilbehør
Rekkeklemmetilbehør,
Testplugg
PS 4
Type Varenr El-nr
PS 4, MÅLEPLUGG 3035029960 12 677 41
www.jfknudtzen.no Side 223

Testadapter PS ZQV
PS ZQV
PS ZQV passer direkte i laskesporet
på rekkeklemmer i alle serier,
skru, fjær innstikk og IDC.
Tilkobling til standard måleutstyr
gjøres med standard 4 mm plugg.
PS ZQV er ideell for igangkjøring og
vedlikehold, med et
adaptersett kan du teste på alle
Weidmüller rekkeklemmer med
laskespor og bredde fra 3,5 mm til 8
mm.
I tillegg til testing av rekkeklemmer
kan adapteren benyttes til
test av produkter i Plug,- Wave- og
Microserien.
Testadapterne er fingersikre i
henhold til kravene gitt i IEC 1010.
Vi tilbyr to sett: Det store settet inneholder 2 adapter, rød og sort, samt 2 silikon måleledninger med lengde 1,2 m (rød/sort).
Det lille settet innholder bare adapter.
PS ZQV
Type Varenr El-nr
PS ZQV, MÅLEPROBER RØD/SORT 3035112174 12 097 59
PS ZQV, MÅLEPROBER MED LEDNING RØD/SORT 3035111671
Side 224
www.jfknudtzen.no

Testadapter W serien
WTA 2
Rekkeklemmetilbehør,
Testadapter
WTA 2
Type Varenr El-nr
WTA 2 TESTADAPTER WDU 2,5 3039163232
Rekkeklemmetilbehør
WTA 2/ZA
Rekkeklemmetilbehør,
Testadapter
WTA 2/ZA
Type Varenr El-nr
WTA 2/ZA TESTADAPTER F.WDU 2,5 3039163233
WTA 2/10
Rekkeklemmetilbehør,
Testadapter
WTA 2/10
Type Varenr El-nr
WTA 2/10 FOR WDU 2,5 - 10 3039163234
www.jfknudtzen.no Side 225

Testadapter W serien
WTA 3
Rekkeklemmetilbehør,
Testadapter
WTA 3
Type Varenr El-nr
WTA 3 WDU 4 3039163235
WTA 4/ZA
Rekkeklemmetilbehør,
Testadapter
WTA 4/ZA
Type Varenr El-nr
WTA 4N/ZA WDK 2,5 3039187935 12 700 79
WTA 5
Rekkeklemmetilbehør,
Testadapter
WTA 5
Type Varenr El-nr
WTA 5/1 TESTADAPTER F/WDU 2,5 3039105126 12 688 55
WTA 5/10
Rekkeklemmetilbehør,
Testadapter
WTA 5/10
Type Varenr El-nr
WTA 5/10 TESTADAPTER 3039106206
Side 226
www.jfknudtzen.no

Testadapter W serien
WTA 6/ZA
Rekkeklemmetilbehør,
Testadapter
WTA 6/ZA
Type Varenr El-nr
WTA 6/ZA FOR WTR 2,5 3039163239
Rekkeklemmetilbehør
www.jfknudtzen.no Side 227

Testadapter Z serien
ZTA 1/ZA
Rekkeklemmetilbehør,
Testadapter
ZTA 1/ZA
Type Varenr El-nr
ZTA 1/ZA TESTADAPTER M/TAP. 3040160905 12 690 27
ZTA 4
Rekkeklemmetilbehør,
Testadapter
ZTA 4
Type Varenr El-nr
ZTA 4/ZA TESTADAPTER 3040168811
ZTA 5
Rekkeklemmetilbehør,
Testadapter
ZTA 5
Type Varenr El-nr
ZTA 5 TESTPLUGG 3040177621
Side 228
www.jfknudtzen.no

Testadapter Z serien
ZTA 5/ZA
Rekkeklemmetilbehør,
Testadapter
ZTA 5/ZA
Type Varenr El-nr
ZTA 5 TESTPLUGG 3040177622
Rekkeklemmetilbehør
ZTA 6/ZA
Rekkeklemmetilbehør,
Testadapter
ZTA 6/ZA
Type Varenr El-nr
ZTA 6/ZA 3040178066
ZTA ZT 2,5
Rekkeklemmetilbehør,
Testadapter
ZTA ZT 2,5
Type Varenr El-nr
ZTA ZT 2,5 3040182708
www.jfknudtzen.no Side 229

Testadapter Z serien
PS 2,0
Rekkeklemmetilbehør,
Testplugg
PS 2,0
Type Varenr El-nr
PRØVEPLUGG PS 2 3035029380
PS 2,3
Rekkeklemmetilbehør,
Testplugg
PS 2,3
Type Varenr El-nr
PS 2,3, MÅLEPLUGG 3035018040 12 677 40
Side 230
www.jfknudtzen.no

Reduksjonshylse I serien
IRH
Rekkeklemmetilbehør,
Reduksjonshylse for ledere med lite tverrsnitt
IRH
Type Varenr El-nr
IRH 1,5 3041180451 12 709 39
IRH 2,5 HYLSE FOR 0,5-1,0 3041184823 12 694 49
Rekkeklemmetilbehør
www.jfknudtzen.no Side 231

Testadapter I serien
ITA 1
Rekkeklemmetilbehør,
Testadapter
ITA 1
Type Varenr El-nr
ITA 1 TESTADAPTER 3041180380 12 709 37
ITA 1/ZA
Rekkeklemmetilbehør,
Testadapter
ITA 1/ZA
Type Varenr El-nr
ITA 1/ZA TESTADAPTER 3041180381 12 709 38
ITA 2
Rekkeklemmetilbehør,
Testadapter
ITA 2
Type Varenr El-nr
ITA 2 TESTADAPTER 3041182121 12 694 50
ITA 2/ZA
Rekkeklemmetilbehør,
Testadapter
ITA 2/ZA
Type Varenr El-nr
ITA 2/ZA TESTADAPTER 3041182122 12 694 51
PS 2,3
Rekkeklemmetilbehør,
Testplugg
PS 2,3
Type Varenr El-nr
PS 2,3, MÅLEPLUGG 3035018040 12 677 40
Side 232
www.jfknudtzen.no

Komponentplugg
BEST
Komponentplugg for montasje i skilleklemme type WTR, ZTR, ITR og PTR.
Komponentplugger
Type Varenr El-nr
BEST KOMPONENTPLUGG REKKEKLEMM 3030183310 12 093 18
BEST/D DIODE 1N4007 PLUGG 3040187856 12 700 08
BEST/DRBR KOMPONENTPLUGG 3030187857
Rekkeklemmetilbehør
www.jfknudtzen.no Side 233

DEKAFIX Merking
Dek 5 GW (Tall)
Rekkeklemmemerking,
Lengde: 5,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 5 GW (Tall)
Type Varenr El-nr
DEKAFIX-5-GW 0 3025561000 12 695 00
DEKAFIX-5-GW 1 3025561001 12 695 01
DEKAFIX-5-GW 2 3025561002 12 695 02
DEKAFIX-5-GW 3 3025561003 12 695 03
DEKAFIX-5-GW 4 3025561004 12 695 04
DEKAFIX-5-GW 5 3025561005 12 695 05
DEKAFIX-5-GW 6 3025561006 12 695 06
DEKAFIX-5-GW 7 3025561007 12 695 07
DEKAFIX-5-GW 8 3025561008 12 695 08
DEKAFIX-5-GW 9 3025561009 12 695 09
DEKAFIX-5-GW 10 3025561010 12 695 10
DEKAFIX-5-GW 11 3025561011 12 695 11
DEKAFIX-5-GW 12 3025561012 12 695 12
DEKAFIX-5-GW 13 3025561013 12 695 13
DEKAFIX-5-GW 14 3025561014 12 695 14
DEKAFIX-5-GW 15 3025561015 12 695 15
DEKAFIX-5-GW 16 3025561016 12 695 16
DEKAFIX-5-GW 17 3025561017 12 695 17
DEKAFIX-5-GW 18 3025561018 12 695 18
DEKAFIX-5-GW 19 3025561019 12 695 19
DEKAFIX-5-GW 20 3025561020 12 695 20
DEKAFIX-5-GW 21 3025561021 12 695 21
DEKAFIX-5-GW 22 3025561022 12 695 22
DEKAFIX-5-GW 23 3025561023 12 695 23
DEKAFIX-5-GW 24 3025561024 12 695 24
DEKAFIX-5-GW 25 3025561025 12 695 25
DEKAFIX-5-GW 26 3025561026 12 695 26
DEKAFIX-5-GW 27 3025561027 12 695 27
DEKAFIX-5-GW 28 3025561028 12 695 28
DEKAFIX-5-GW 29 3025561029 12 695 29
DEKAFIX-5-GW 30 3025561030 12 695 30
DEKAFIX-5-GW 31 3025561031 12 695 31
DEKAFIX-5-GW 32 3025561032 12 695 32
DEKAFIX-5-GW 33 3025561033 12 695 33
DEKAFIX-5-GW 34 3025561034 12 695 34
DEKAFIX-5-GW 35 3025561035 12 695 35
DEKAFIX-5-GW 36 3025561036 12 695 36
DEKAFIX-5-GW 37 3025561037 12 695 37
DEKAFIX-5-GW 38 3025561038 12 695 38
DEKAFIX-5-GW 39 3025561039 12 695 39
DEKAFIX-5-GW 40 3025561040 12 695 80
DEKAFIX-5-GW 41 3025561041 12 695 81
DEKAFIX-5-GW 42 3025561042 12 695 82
DEKAFIX-5-GW 43 3025561043 12 695 83
DEKAFIX-5-GW 44 3025561044 12 695 84
DEKAFIX-5-GW 45 3025561045 12 695 85
DEKAFIX-5-GW 46 3025561046 12 695 86
DEKAFIX-5-GW 47 3025561047 12 695 87
DEKAFIX-5-GW 48 3025561048 12 695 88
DEKAFIX-5-GW 49 3025561049 12 695 89
DEKAFIX-5-GW 50 3025561050 12 695 90
DEKAFIX-5-GW 51 3025561051 12 695 91
DEKAFIX-5-GW 52 3025561052 12 695 92
DEKAFIX-5-GW 53 3025561053 12 695 93
Side 234
www.jfknudtzen.no

DEKAFIX Merking
Type Varenr El-nr
DEKAFIX-5-GW 54 3025561054 12 695 94
DEKAFIX-5-GW 55 3025561055 12 695 95
DEKAFIX-5-GW 56 3025561056 12 695 96
DEKAFIX-5-GW 57 3025561057 12 695 97
DEKAFIX-5-GW 58 3025561058 12 695 98
DEKAFIX-5-GW 59 3025561059 12 695 99
DEKAFIX-5-GW 60 3025561060 12 696 00
DEKAFIX-5-GW 61 3025561061 12 696 01
DEKAFIX-5-GW 62 3025561062 12 696 02
DEKAFIX-5-GW 63 3025561063 12 696 03
DEKAFIX-5-GW 64 3025561064 12 696 04
DEKAFIX-5-GW 65 3025561065 12 696 05
DEKAFIX-5-GW 66 3025561066 12 696 06
DEKAFIX-5-GW 67 3025561067 12 696 07
DEKAFIX-5-GW 68 3025561068 12 696 08
DEKAFIX-5-GW 69 3025561069 12 696 09
DEKAFIX-5-GW 70 3025561070 12 696 10
DEKAFIX-5-GW 71 3025561071 12 696 11
DEKAFIX-5-GW 72 3025561072 12 696 12
DEKAFIX-5-GW 73 3025561073 12 696 13
DEKAFIX-5-GW 74 3025561074 12 696 14
DEKAFIX-5-GW 75 3025561075 12 696 15
DEKAFIX-5-GW 76 3025561076 12 696 16
DEKAFIX-5-GW 77 3025561077
DEKAFIX-5-GW 78 3025561078
DEKAFIX-5-GW 79 3025561079 12 696 19
DEKAFIX-5-GW 80 3025561080 12 696 60
DEKAFIX-5-GW 81 3025561081 12 696 61
DEKAFIX-5-GW 82 3025561082 12 696 62
DEKAFIX-5-GW 83 3025561083 12 696 63
DEKAFIX-5-GW 84 3025561084 12 696 64
DEKAFIX-5-GW 85 3025561085 12 696 65
DEKAFIX-5-GW 86 3025561086 12 696 66
DEKAFIX-5-GW 87 3025561087 12 696 67
DEKAFIX-5-GW 88 3025561088 12 696 68
DEKAFIX-5-GW 89 3025561089 12 696 69
DEKAFIX-5-GW 90 3025561090 12 696 70
DEKAFIX-5-GW 91 3025561091 12 696 71
DEKAFIX-5-GW 92 3025561092 12 696 72
DEKAFIX-5-GW 93 3025561093 12 696 73
DEKAFIX-5-GW 94 3025561094
DEKAFIX-5-GW 95 3025561095 12 696 75
DEKAFIX-5-GW 96 3025561096 12 696 76
DEKAFIX-5-GW 97 3025561097
DEKAFIX-5-GW 98 3025561098 12 696 78
DEKAFIX-5-GW 99 3025561099 12 696 79
DEKAFIX-5-GW 100 3025561100 12 696 80
Rekkeklemmetilbehør
www.jfknudtzen.no Side 235

DEKAFIX Merking
Dek 5 FWZ (10 serier)
Rekkeklemmemerking,
Lengde: 5,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 5 FWZ (10 serier)
Type Varenr El-nr
DEKAFIX-5-FWZ 1-10 3025541001 12 698 43
DEKAFIX-5-FWZ 11-20 3025541011 12 698 44
DEKAFIX-5-FWZ 21-30 3025541021 12 698 45
DEKAFIX-5-FWZ 31-40 3025541031 12 698 46
DEKAFIX-5-FWZ 41-50 3025541041 12 698 47
DEKAFIX-5-FWZ 51-60 3025541051 12 698 48
DEKAFIX-5-FWZ 61-70 3025541061 12 698 49
DEKAFIX-5-FWZ 71-80 3025541071 12 698 50
DEKAFIX-5-FWZ 81-90 3025541081 12 698 51
DEKAFIX-5-FWZ 91-100 3025541091 12 698 52
DEKAFIX-5-FWZ 101-110 3025541101
DEKAFIX-5-FWZ 111-120 3025541111
DEKAFIX-5-FWZ 121-130 3025541121
DEKAFIX-5-FWZ 131-140 3025541131
DEKAFIX-5-FWZ 141-150 3025541141
DEKAFIX-5-FWZ 151-160 3025541151
DEKAFIX-5-FWZ 161-170 3025541161
DEKAFIX-5-FWZ 171-180 3025541171
DEKAFIX-5-FWZ 181-190 3025541181
DEKAFIX-5-FWZ 191-200 3025541191
Dek 5 FW (50 serier)
Rekkeklemmemerking,
Lengde: 5,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 5 FW (50 serier)
Type Varenr El-nr
DEKAFIX-5-FW 451-500 3025531451 12 698 32
DEKAFIX-5-FW 401-450 3025531401 12 698 31
DEKAFIX-5-FW 351-400 3025531351 12 698 30
DEKAFIX-5-FW 301-350 3025531301 12 698 29
DEKAFIX-5-FW 251-300 3025531251 12 698 28
DEKAFIX-5-FW 201-250 3025531201 12 698 27
DEKAFIX-5-FW 151-200 3025531151 12 698 26
DEKAFIX-5-FW 101-150 3025531101 12 698 25
DEKAFIX-5-FW 1- 50 3025531001 12 698 23
DEKAFIX-5-FW 51-100 3025531051 12 698 24
DEKAFIX-5-FW 501-550 3025531501 12 698 33
DEKAFIX-5-FW 551-600 3025531551 12 698 34
Side 236
www.jfknudtzen.no

DEKAFIX Merking
Dek 5 FW Par/Oddetall
Rekkeklemmemerking,
Lengde: 5,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 5 FW Par/Oddetall
Type Varenr El-nr
DEKAFIX-5-FW 1,3,5,7-99 3025135846 12 691 61
DEKAFIX-5-FW 2,4,6,8-100 3025135856 12 691 62
Rekkeklemmetilbehør
Dek 5 GW (Bokstaver)
Rekkeklemmemerking,
Lengde: 5,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 5 GW (Bokstaver)
Type Varenr El-nr
DEKAFIX-5-GW A-STOR 3025562001 12 695 41
DEKAFIX-5-GW B-STOR 3025562002 12 695 42
DEKAFIX-5-GW C-STOR 3025562003 12 695 43
DEKAFIX-5-GW D-STOR 3025562004 12 695 44
DEKAFIX-5-GW E-STOR 3025562005 12 695 45
DEKAFIX-5-GW F-STOR 3025562006 12 695 46
DEKAFIX-5-GW G-STOR 3025562007 12 695 47
DEKAFIX-5-GW H-STOR 3025562008 12 695 48
DEKAFIX-5-GW I-STOR 3025562009 12 695 49
DEKAFIX-5-GW J-STOR 3025562010 12 695 50
DEKAFIX-5-GW K-STOR 3025562011 12 695 51
DEKAFIX-5-GW L-STOR 3025562012 12 695 52
DEKAFIX-5-GW M-STOR 3025562013 12 695 53
DEKAFIX-5-GW N-STOR 3025562014 12 695 54
DEKAFIX-5-GW O-STOR 3025562015 12 695 55
DEKAFIX-5-GW P-STOR 3025562016 12 695 56
DEKAFIX-5-GW Q-STOR 3025562017 12 695 57
DEKAFIX-5-GW R-STOR 3025562018 12 695 58
DEKAFIX-5-GW S-STOR 3025562019 12 695 59
DEKAFIX-5-GW T-STOR 3025562020 12 695 60
DEKAFIX-5-GW U-STOR 3025562021 12 695 61
DEKAFIX-5-GW V-STOR 3025562022 12 695 62
DEKAFIX-5-GW W-STOR 3025562023 12 695 63
DEKAFIX-5-GW X-STOR 3025562024 12 695 64
DEKAFIX-5-GW Y-STOR 3025562025 12 695 65
DEKAFIX-5-GW Z-STOR 3025562026 12 695 66
DEKAFIX-5-GW Æ-STOR 3025562027 12 695 67
DEKAFIX-5-GW Ø-STOR 3025562028 12 695 68
DEKAFIX-5-GW Å-STOR 3025562029 12 695 69
www.jfknudtzen.no Side 237

DEKAFIX Merking
Dek 5 GW (Symbol)
Rekkeklemmemerking,
Lengde: 5,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 5 GW (Symbol)
Type Varenr El-nr
DEKAFIX-5-GW L1 3025565035 12 695 75
DEKAFIX-5-GW L2 3025565036 12 695 76
DEKAFIX-5-GW L3 3025565037 12 695 77
DEKAFIX-5-GW PE 3025565032 12 695 78
DEKAFIX-5-GW PEN 3025565033
DEKAFIX-5-GW JORDTEGN 3025563044 12 695 74
DEKAFIX-5-FW L1,L2,L3,N,JORD 3025035436
DEKAFIX-5-GW + 3025563040 12 695 70
DEKAFIX-5-GW - 3025563041 12 695 71
Dek 5 (Spesial)
Rekkeklemmemerking,
Lengde: 5,
Bredde: 5,
Materiale: Polyamide 66,
Materialfarge: hvit,
Skrifttype: Standard
Dek 5 (Spesial)
Type Varenr El-nr
DEKAFIX-5-UMERKET 3025500000 12 698 02
DEKAFIX 5 SPESIALTRYKK 3025049076
Dek 6 FW (Par/Oddetall)
Rekkeklemmemerking,
Lengde: 6,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 6 FW (Par/Oddetall)
Type Varenr El-nr
DEKAFIX-6-FW-1,3,5,7-99 3025135866
DEKAFIX-6-FW-2,4,6,8-100 3025135876
Side 238
www.jfknudtzen.no

DEKAFIX Merking
Dek 6 FWZ (10 serier)
Rekkeklemmemerking,
Lengde: 6,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 6 FWZ (10 serier)
Type Varenr El-nr
DEKAFIX-6-FWZ 1-10 3025641001 12 698 75
DEKAFIX-6-FWZ 11-20 3025641011 12 698 76
DEKAFIX-6-FWZ 21-30 3025641021 12 698 77
DEKAFIX-6-FWZ 31-40 3025641031 12 698 78
DEKAFIX-6-FWZ 41-50 3025641041 12 698 79
DEKAFIX-6-FWZ 51-60 3025641051 12 698 80
DEKAFIX-6-FWZ 61-70 3025641061 12 698 81
DEKAFIX-6-FWZ 71-80 3025641071 12 698 82
DEKAFIX-6-FWZ 81-90 3025641081 12 698 83
DEKAFIX-6-FWZ 91-100 3025641091 12 698 84
DEKAFIX-6-FWZ 101-110 3025641101
DEKAFIX-6-FWZ 111-120 3025641111
DEKAFIX-6-FWZ 121-130 3025641121
DEKAFIX-6-FWZ 131-140 3025641131
DEKAFIX-6-FWZ 141-150 3025641141
DEKAFIX-6-FWZ 151-160 3025641151
DEKAFIX-6-FWZ 161-170 3025641161
DEKAFIX-6-FWZ 171-180 3025641171
DEKAFIX-6-FWZ 181-190 3025641181
DEKAFIX-6-FWZ 191-200 3025641191
Rekkeklemmetilbehør
Dek 6 FW (50 serier)
Rekkeklemmemerking,
Lengde: 6,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 6 FW (50 serier)
Type Varenr El-nr
DEKAFIX-6-FW 1- 50 3025631001 12 699 34
DEKAFIX-6-FW 51-100 3025631051 12 699 35
DEKAFIX-6-FW 101-150 3025631101 12 699 36
DEKAFIX-6-FW 151-200 3025631151 12 699 37
DEKAFIX-6-FW 201-250 3025631201 12 699 38
DEKAFIX-6-FW 251-300 3025631251 12 699 39
DEKAFIX-6-FW 301-350 3025631301 12 698 60
DEKAFIX-6-FW 351-400 3025631351 12 698 61
DEKAFIX-6-FW 401-450 3025631401 12 698 62
DEKAFIX-6-FW 451-500 3025631451 12 698 63
www.jfknudtzen.no Side 239

DEKAFIX Merking
Dek 6 (Spesial)
Rekkeklemmemerking,
Lengde: 6,
Bredde: 5,
Materiale: Polyamide 66,
Materialfarge: hvit,
Skrifttype: Spesialtrykk
Dek 6 (Spesial)
Type Varenr El-nr
DEKAFIX-6-0-UMERKET, 3025600000 12 698 53
DEKAFIX-6-SPESIALTRYKK 3025049036
Merkepenn til Dekafix
Merkepenn UV / vannfast
Merkepenn til Dekafix
Type Varenr El-nr
MERKEPENN 3611038570 12 698 01
Dek 5 FSZ (Vertikal 10 serie)
Rekkeklemmemerking,
Lengde: 5,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 5 FSZ (Vertikal 10 serie)
Type Varenr El-nr
DEKAFIX-5-FSZ 1- 10 3025521001 12 699 80
DEKAFIX-5-FSZ 11-20 3025521011 12 699 81
DEKAFIX-5-FSZ 21-30 3025521021 12 699 82
DEKAFIX-5-FSZ 31-40 3025521031 12 699 83
DEKAFIX-5-FSZ 41-50 3025521041 12 699 84
DEKAFIX-5-FSZ 51-60 3025521051 12 699 85
DEKAFIX-5-FSZ 61-70 3025521061 12 699 86
DEKAFIX-5-FSZ 71-80 3025521071 12 699 87
DEKAFIX-5-FSZ 81-90 3025521081 12 699 88
DEKAFIX-5-FSZ 91-100 3025521091 12 699 89
Side 240
www.jfknudtzen.no

DEKAFIX Merking
Dek 5 FS (Vertikal 50 serie)
Rekkeklemmemerking,
Lengde: 5,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 5 FS (Vertikal 50 serie)
Type Varenr El-nr
DEKAFIX-5-FS 1- 50 3025511001 12 698 03
DEKAFIX-5-FS 51-100 3025511051 12 698 04
DEKAFIX-5-FS 101-150 3025511101 12 698 05
DEKAFIX-5-FS 151-200 3025511151 12 698 06
DEKAFIX-5-FS 201-250 3025511201 12 698 07
DEKAFIX-5-FS 251-300 3025511251 12 698 08
DEKAFIX-5-FS 301-350 3025511301 12 698 09
DEKAFIX-5-FS 351-400 3025511351 12 698 10
DEKAFIX-5-FS 401-450 3025511401 12 698 11
DEKAFIX-5-FS 451-500 3025511451 12 698 12
DEKAFIX-5-FS 501-550 3025511501 12 698 13
Rekkeklemmetilbehør
Dek 6 FSZ (Vertikal 10 serie)
Rekkeklemmemerking,
Lengde: 6,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 6 FSZ (Vertikal 10 serie)
Type Varenr El-nr
DEKAFIX-6-FSZ 1-10 3025621001 12 699 70
DEKAFIX-6-FSZ 11-20 3025621011 12 699 71
DEKAFIX-6-FSZ 21-30 3025621021 12 699 72
DEKAFIX-6-FSZ 31-40 3025621031 12 699 73
DEKAFIX-6-FSZ 41-50 3025621041 12 699 74
DEKAFIX-6-FSZ 51-60 3025621051 12 699 75
DEKAFIX-6-FSZ 61-70 3025621061 12 699 76
DEKAFIX-6-FSZ 71-80 3025621071 12 699 77
DEKAFIX-6-FSZ 81-90 3025621081 12 699 78
DEKAFIX-6-FSZ 91-100 3025621091 12 699 79
www.jfknudtzen.no Side 241

DEKAFIX Merking
Dek 6 FS (Vertikal 50 serie)
Rekkeklemmemerking,
Lengde: 6,
Bredde: 5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 6 FS (Vertikal 50 serie)
Type Varenr El-nr
DEKAFIX-6-FS 1- 50 3025611001 12 698 54
DEKAFIX-6-FS 51-100 3025611051 12 698 55
DEKAFIX-6-FS 101-150 3025611101 12 698 56
DEKAFIX-6-FS 151-200 3025611151 12 698 57
DEKAFIX-6-FS 201-250 3025611201 12 698 58
DEKAFIX-6-FS 251-300 3025611251 12 698 59
DEKAFIX-6-FS 301-350 3025611301 12 699 20
DEKAFIX-6-FS 351-400 3025611351 12 699 21
DEKAFIX-6-FS 401-450 3025611401 12 699 22
DEKAFIX-6-FS 451-500 3025611451 12 699 23
DEKAFIX-6-FS 501-550 3025611501
DEKAFIX-6-FS 551-600 3025611551
Dek 5/3,5 FS (Vertikla 10 serie)
Rekkeklemmemerking,
Lengde: 5,
Bredde: 3.5,
Materiale: Polyamide,
Materialfarge: hvit,
Skrifttype: Standard
Dek 5/3,5 FS (Vertikla 10 serie)
Type Varenr El-nr
DEKAFIX-5/3,5-FS 1-10 3025320001 12 698 92
DEKAFIX-5/3,5-FS 11-20 3025320011 12 698 93
DEKAFIX-5/3,5-FS 21-30 3025320021 12 698 94
Side 242
www.jfknudtzen.no

Gruppe Merking
EM 8/30
Endestopperskilt, Lengde: 30, Bredde: 8, Materiale: Polypropylene, Materialfarge: transparent
EM 8/30
Type Varenr El-nr
EM 8/30 ENDESTOPPERSKILT 3025180612 12 691 69
SchT
Rekkeklemmetilbehør
Rekkeklemmemerking,
Lengde: 44.5,
Bredde: 9.5,
Materiale: Polyamide 66,
Materialfarge: Beige,
Skrifttype: Nøytral
NB! Skilt og dekkplater selges separat!
SchT
Type Varenr El-nr
SCHT 5, SKILTHOLDER 3035029246 12 675 92
SCHT 5 S 3035163193 12 699 02
SCHT 7, SKILTHOLDER 3035051796 12 675 96
SCHT 14/6 3035126906
ZGB
Gruppemerke med Dekafix festefot.
Mulighet for merking med
skiltplate(ESO) eller Dekafix-5 / WS.
Material: Polyamide 66,
Materialfarge: Hvit
ZGB
Type Varenr El-nr
ZGB 30 GRUPPESKILTHOLDER 3040161193 12 690 38
ZGB 15 GRUPPESKILTHOLDER 3040163653
www.jfknudtzen.no Side 243

Gruppe Merking
STR
Rekkeklemmemerking,
Lengde: 27,
Bredde: 6.3,
Materiale: Polyester,
PVC-fri,
Materialfarge: transparent,
Skrifttype: Nøytral
STR
Type Varenr El-nr
SST 5, DEKKPLATE 3035029400 12 675 94
SST 7, DEKKPLATE 3035051530 12 675 98
STR 5 S F. SCHT 5 S 3035163194 12 675 97
ESO
Rekkeklemmemerking,
Lengde: 27,
Bredde: 6.3,
Materiale: Paper,
Materialfarge: hvit,
Skrifttype: Nøytral
ESO
Type Varenr El-nr
ESO 5 INNSTIKKSKILT 40X16,5MM HVIT ARK A 60 3025160771 12 675 93
ESO 7 INNSTIKKSKILT 27X6,3MM HVIT ARK A 240 3040160772 12 690 39
Snap mark 1
Rekkeklemmemerking,
Lengde: 23,
Bredde: 5,
Materiale: Polyamide 66,
Materialfarge: hvit,
Skrifttype: Nøytral
Snap mark 1
Type Varenr El-nr
SNAP MARK I MERKE FOR IDK 3025180588 12 709 41
Side 244
www.jfknudtzen.no

Gruppe Merking
WAD
Rekkeklemmemerking,
Lengde: 33.5,
Bredde: 8,
Materiale: Polyamide 66,
Materialfarge: hvit,
Skrifttype: Nøytral
WAD
Type Varenr El-nr
WAD 5 HVIT 33,3X5MM 3039105606 12 688 98
WAD 8 HVIT 3039105616 12 688 99
WAD 12 HVIT 3039105626
WAD 5 DEKKPLATE GUL M/TEGN 3039105346 12 688 93
WAD 8 GUL M/TEGN 3039105356 12 688 94
WAD 12 SKILT 3039105596
WAD 27 MERKET 3039106286
Rekkeklemmetilbehør
www.jfknudtzen.no Side 245

Skilleplater W serien
WAP 16-35 WTW 2,5-10
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Blå,
Bredde: 1.5 mm Farge: Blå Wemid,
For klemme: WDU 1.5/ZZ
WDU 2.5/1.5/ZR
WDU 2.5-35
WDU 2.5F…
WDU 2.5/TC
WDU 4 SL - 10 SL
WPE 2.5 - 35
WNT 2.5-10
WTR 2.5…
WTR 4…
WSI 6…
WPO 4
WAP 16-35 WTW 2,5-10
Type Varenr El-nr
WAP 16-35/WTW 2,5-10 3039105010 12 688 46
WAP 16-35/WTW 2,5-10 BLÅ 3039105018 12 688 48
WTW EN
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 3 mm Farge: Beige Wemid,
For klemme: WDK 2.5…
WDK 2.5 F…
WDK 2.5N…
WDK 4N…
WTW EN
Type Varenr El-nr
WTW (Exe) SKILLEVEGG 3039105880 12 689 15
WTW WTL6/1 DB
Rekkeklemmetilbehør,
endeplate og mellomplate,
Farge: Beige,
Bredde: 1.5 mm Farge: Beige Wemid,
For klemme: WTL 6/1…
WTQ 6/1…
WTW WTL6/1 DB
Type Varenr El-nr
WTW WTL 6/1 SKILLEPLATE 3039106840 12 688 30
Side 246
www.jfknudtzen.no

KLBU jording
KLBÜ
For 10 x 3 mm skinne,
kabel festes under skinne
For sikker og enkel tilkobling av skjermede kabler.
Monteres uten verktøy
KLBÜ
Type Varenr El-nr
KLBU 2X2-6 3039167535 12 690 77
KLBU 3-8 3039160048 12 690 78
KLBU 4-13,5 3039159281 12 690 79
KLBU 10-20 SKJERMTILKOBL.KL. 3039160049 12 690 80
KLBU 15-32 3039171630
Rekkeklemmetilbehør
KLBÜ CO
For 10 x 3 mm skinne,kabel festes fra oversiden.
For sikker og enkel tilkobling av skjermede kabler.
Monteres uten verktøy
KLBÜ CO
Type Varenr El-nr
KLBU CO 2, 4-15 mm 3039175213 12 097 53
KLBU CO 1, 3-10 mm 3039175331
KLBU CO 3, 10-20 mm 3039174915
KLBU CO 4, 15-28 mm 3039174916
KLBU CO 5, 20-37 mm 3039175508
KLBÜ SC
For montering direkte på metallplate. Kabel toppmonteres.
For sikker og enkel tilkobling av skjermede kabler.
Monteres med skrutrekker.
KLBÜ SC
Type Varenr El-nr
KLBU 3-8 SC 3039169226
KLBU 4-13,5 SC 3039171231
KLBU 10-20 SC 3039171232
KLBU 15-32 SC 3039171834
www.jfknudtzen.no Side 247

KLBU jording
Skinneholder
WSH holder for 10x3 kobberskinner.
Brukes for feste av jordskinne til skjermsystemt KLBÜ.
Innfesting på TS35 skinne
Type Varenr El-nr
WSH 1 WSH 1 3039106870 12 707 96
WSH 5 WSH 5 3039108010
WSH 6 WSH 6 3039108020 12 707 97
DIST.HYLSE SP
SP 15 AVSTANDSHYLSER 4424389610
SP 20 AVSTANDSHYLSER 4424389620
SP 30 AVSTANDSHYLSER 4424389630
Side 248
www.jfknudtzen.no
