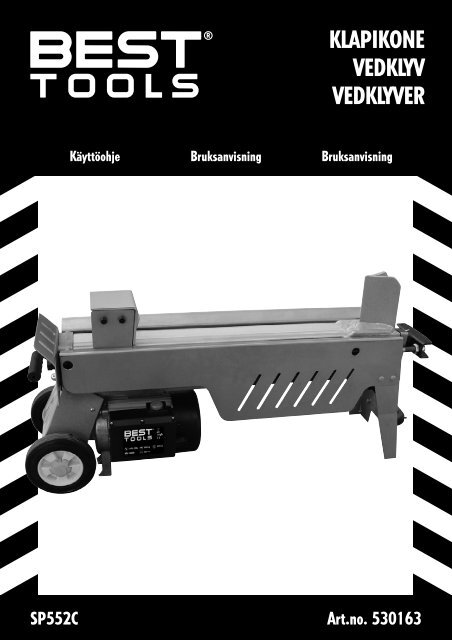

KLAPIKONE<br />
VEDKLYV<br />
VEDKLYVER<br />
Käyttöohje <strong>Bruksanvisning</strong> <strong>Bruksanvisning</strong><br />
SP552C 1<br />
Art.no. 530163
Vedklyver SP552C<br />
INTRODUKSJON - SIKKERHET<br />
Vær vennlig å les bruksanvisningen nøye. Ved å følge<br />
bruksanvisningen sikrer man at du får et fremragende<br />
resultat ut av vedklyveren.<br />
Vedklyveren er designet og produsert i overensstemmelse<br />
med de siste nye europeiske sikkerhetsregulativer,<br />
med bestemt referanse til EN609 og<br />
EN60335 standardene.<br />
”ZHB-kontrollsystem” er designet og produsert slik at<br />
brukeren er nødt til å arbeide i et sikkerhetsområde<br />
uten å sette hender og armer i noen form for fare.<br />
Før transport, installering eller bruk av maskinen.<br />
Les alle deler av bruksanvisningen med spesiell vekt<br />
på sikkerhet.<br />
SIKKERHET - ADVARSLER OG<br />
INSTRUKSJONER<br />
Les og forstå brukeranvisningen og<br />
symbolene på maskinen.<br />
ALKOHOL OG BEROLIGENDE MIDLER<br />
Bruk aldri maskinen dersom du har nytt<br />
alkohol eller har tatt beroligende midler e.l.<br />
BRUK AV MASKINEN<br />
Sett maskinen på et arbeidsbord eller<br />
lignende, komfortabel arbeidshøyde er<br />
60-75cm. Sørg for at det er arbeidsrom<br />
rundt klyveren. Bolt klyveren fast til<br />
arbeidsbordet hvis det er vanskelig å få<br />
maskinen til å stå stødig. Hold arbeidsområdet<br />
ryddig. Bruk ikke maskinen i<br />
regnvær. Bruk ikke maskinen<br />
i eksplosjonsfarlige områder.<br />
Norsk<br />
BESKYTTELSE AV ØYNE OG ANSIKT<br />
Ved kan lett splittes, det er derfor viktig at sikkerhetsbriller<br />
brukes. Bruk ikke vedklyveren direkte på bakken,<br />
sett den alltid på et arbeidsbord eller lignende, slik at<br />
du får avstand til maskinen.<br />
SKJØTELEDNING<br />
Bruk av feil skjøteledning kan medføre at maskinen blir<br />
overopphetet. Skjøteledningen må være min. 2,5 mm 2<br />
og ikke lenger enn 10m. Bruk gummikabel godkjent for<br />
utendørs bruk.<br />
DRA IKKE I LEDNINGEN<br />
Dra ikke i ledningen når du skal frakoble denne. Flytt<br />
aldri maskinen når du er tilkoblet strømkilden.<br />
TILKOBLING<br />
Sjekk at tilkoblings kilden er jordet og at strømstyrken<br />
er i samsvar med merkeskiltet på motoren. Maskinens<br />
bryterhus må ALDRI åpnes av ikke kvalifisert person.<br />
HOLD BESØKENDE OG BARN PÅ AVSTAND<br />
Vedklyveren må kun betjenes av en person. Hold andre<br />
på avstand, dette gjelder spesielt når maskinen er i bruk.<br />
SJEKK VEDKUBBENE<br />
Sjekk at det ikke er spiker eller andre stålobjekter i<br />
kubben som skal splittes. Endene skal være rette.<br />
Grener må kuttes inn til kubben.<br />
UNNGÅ SKADER<br />
Vær oppmerksom på maskinens bevegelige deler, prøv<br />
aldri å fjerne vedkubber før maskinens bevegelse er<br />
stoppet helt. Hold hendene borte fra alle bevegelige deler.<br />
BESKYTT DINE HENDER<br />
Hold hendene borte fra vedkubben når denne er under<br />
splitting, spalter i kubben kan plutselig lukkes og gjøre<br />
at fingre klemmes. Fastklemte kubber må aldri fjernes<br />
med hendene.<br />
PRESS ALDRI VEDKLYVEREN<br />
Press aldri vedklyveren, la den arbeide fritt. Splitt aldri<br />
større vedkubber enn dimensjonen som er spesifisert i<br />
tabellen.<br />
SJEKK AV MASKINEN<br />
Sjekk at deksler etc. er på plass,<br />
verktøy eller lignende må fjernes før<br />
maskinen startes.<br />
Erstatt ødelagte eller manglende deler før<br />
maskinen startes.<br />
ARBEIDSKLÆR<br />
Bruk ikke klær som kan feste<br />
seg til maskinens bevegelige<br />
deler. Bruk hansker og sko<br />
med gummisåler.<br />
LA ALDRI MASKINEN GÅ UTEN TILSYN<br />
FRAKOBLING AV MASKINEN<br />
Frakoble alltid maskinen når denne ikke er i bruk og når<br />
du skal foreta service eller lignende på vedklyveren.<br />
MILJØVERN<br />
Hvis du skifter hydraulisk olje må denne oljen leveres<br />
inn til oppsamlingsstasjon.<br />
VEDLIKEHOLD<br />
Hold vedklyveren ren, fjern rester av trevirke og tørk av<br />
maskinen med en klut etter bruk<br />
2
Vedklyver SP552C<br />
Norsk<br />
SPESIFIKASJONER<br />
Model nr.<br />
SP552C<br />
Motor 2200W IP54<br />
Diameter* 5 – 25 cm<br />
Kapasitet Lengde 52 cm<br />
Styrke<br />
5t<br />
Hydraulisk trykk<br />
20 Mpa<br />
Hydraulisk olje kapasitet 2,6 L<br />
Lengde<br />
1200 mm<br />
Størrelse Bredde 270 mm<br />
Høyde<br />
510 mm<br />
Vekt<br />
50 kg<br />
VEDSTØRRELSE<br />
*Diameteren er avhengig av treets struktur. Hvis det er<br />
meget harde tresorter med kvister kan selv en liten<br />
kubbe være vrien å kløyve. For lettkløyvd virke kan det<br />
kløyves enda større kubber enn spesifisert.<br />
ARBEIDSVILKÅR<br />
Denne vedklyveren er en modell for bruk i hjemmet. Den<br />
er designet for bruk i temperatur på +5°C til + 40°C.<br />
Maskinen kan lagres og transporteres i temperatur ned<br />
til – 25°C.<br />
1. Trykkstempel<br />
2. Anleggsflate<br />
3. Klyvkniv<br />
4. Håndtak<br />
5. Støttebein<br />
6. Støtteanordning for vedkubber.<br />
7. Bryter<br />
8. Motor<br />
9. Bryterhus<br />
10. Hjul<br />
11. Hydraulisk spak<br />
12. Beskyttelse for spak<br />
13. Luftskrue<br />
14. Oljepåfylling – bolt med peilepinne<br />
15. Skrue for maks. trykk.<br />
3
Vedklyver SP552C<br />
Lufteskruen må løsnes 3–4 rotasjoner før vedklyveren<br />
brukes. Før du flytter på vedklyveren må lufteskruen<br />
strammes til, ellers vil det lekke olje fra skruen.<br />
Hvis lufteskruen ikke løsnes før bruk vil luften inne<br />
i hydraulikksystemet bli de-komprimert etter<br />
komprimering, dersom dette skjer flere ganger på<br />
rad kan dette resultere i at pakningene ryker og<br />
oljen kan lekke ut.<br />
17. Skrue for maks. trykk<br />
Juster aldri skruen for maks. trykk.<br />
Norsk<br />
Oljen vil bli overopphetet etter 5 sekunder og dette kan<br />
resultere i at maskinen skades.<br />
Legg vedkubben ned på anleggsflaten, sjekk at kubben<br />
ikke flytter seg side veis under splitting. Bruk aldri kun<br />
toppen av kløyvebladet, dette kan resultere i at bladet<br />
ryker eller skades på annen måte.<br />
Kløyv vedkubbene langsetter. Kubber må aldri plasseres<br />
på tvers, dette kan skade maskinen. Prøv aldri å kløyve<br />
2 kubber samtidig, den ene kan lett fly opp å gjøre<br />
skade.<br />
Hvordan løsne en fastklemt kubbe<br />
Skruen er justert fra fabrikk, slik at trykket ikke kan<br />
overstige 5 tonn. Skruen er forseglet og må aldri<br />
justeres. Uautorisert justering kan resultere i at<br />
maskinen slutter å fungere.<br />
BRUK AV VEDKLYVEREN<br />
• Slipp begge kontroller<br />
• La stemplet gå tilbake i startstilling<br />
• Sett en trekantet trekloss under den fastklemte<br />
kubben, og kjør stemplet slik at klossen kommer<br />
under kubben.<br />
• Gjenta med en trekloss med brattere vinkel inntil<br />
kubben er fri.<br />
Bruk av vedklyveren<br />
Vedklyveren er utstyrt med et ”ZHB” kontrollsystem som<br />
krever at maskinen opereres med begge hender.<br />
Venstre hånd kontrollerer spaken for hydraulikk mens<br />
høyre hånd brukes til å holde inne bryteren for motoren.<br />
Vedklyveren vil stanse umiddelbart hvis en av hendene<br />
forlater sine posisjoner. Begge hender må slippe samtidig<br />
for at trykkstemplet skal gå tilbake. Spaken for<br />
hydraulikk har en låsebryter, for å frigjøre spaken<br />
trekkes bryteren tilbake med pekefingeren mens<br />
spaken føres nedover.<br />
VIKTIG! Hvis vedkubbene er vanskelige å splitte, må<br />
maskinen aldri kjøres lengre enn 5 sekunder uten at<br />
stemplet beveger seg.<br />
Prøv aldri å slå kubben løs, dette kan skade<br />
kløyvbladet.<br />
4
Vedklyver SP552C<br />
HVORDAN SKIFTE HYDRAULISK OLJE<br />
Skift hydraulisk olje etter ca. 150 timers bruk.<br />
• Kople maskinen fra strømkilden<br />
• Fjern bolten for oljepåfylling og peilepinnen<br />
• Løft maskinen og la oljen renne ut i et fat eller lignende<br />
• Løft maskinen motsatt vei<br />
• Fyll på olje i henhold til spesifisert mengde<br />
• Rengjør målepinnen og sett denne inn<br />
med maskinen i vertikal stilling<br />
• Rengjør bolten og<br />
sett denne på<br />
plass, trekk til slik<br />
at olje ikke kan lekke ut.<br />
Dette må gjøres før<br />
klyveren settes i<br />
horisontal posisjon<br />
Norsk<br />
Sjekk med jevne mellomrom at oljen er mellom de 2<br />
ringene på oljepeilepinnen, hvis nødvendig må mer<br />
olje fylles på<br />
Følgende hydrauliske oljer kan brukes:<br />
Shell Tellus 22<br />
Mobil DET 11<br />
Aral Vitam GF 22<br />
Bp Energol HLP-HM 22<br />
VEDLIKEHOLD AV KLØYVEBLAD<br />
Etter en tids bruk bør kløyvebladet<br />
skjerpes ved bruk av en fin fil,<br />
fjern alle hakk og lignende<br />
FEILSØKING<br />
PROBLEM ÅRSAK HVORDAN LØSE PROBLEMET<br />
Motoren vil ikke starte Overbelastningsbryter Kontakt en kvalifisert elektriker<br />
har slått seg ut<br />
for å åpne bryterdekselet<br />
Vedkubben ligger ikke riktig<br />
Størrelsen på vedkubben<br />
overstiger kapasiteten<br />
Sjekk instruksjonene i brukerveiledningen<br />
Reduser størrelsen på vedkubben<br />
Vedkubben kan Kløyvebladet er slitt Skjerp bladet med en fil<br />
ikke kløyves<br />
Oljelekkasje<br />
Finn hvor det lekker og kontakt forhandler<br />
Uatorisert justering av maks trykk<br />
bolten har resultert i for lav<br />
inntilling av det hydrauliske trykket<br />
Kontakt forhandler<br />
Trykkstempelet Mangel på hydraulisk olje i Sjekk oljenivået og fyll på om<br />
beveger seg i systemet nødvendig<br />
rykk og vibrerer<br />
Luft i det hydrauliske systemet<br />
Løsne lufteskruen 3 til 4 omdreininger<br />
Oljelekkasje Lufteskruen er ikke trukket til før Trekk til lufteskruen før vedkløyveren<br />
rundt sylinder vedkløyveren flyttes flyttes<br />
og andre<br />
punkter Bolten for oljepåfylling er løs Trekk bolten<br />
Slitt hydraulisk kontroll dyse/<br />
slitte pakninger<br />
5<br />
Kontakt forhandler
Norsk<br />
GARANTI<br />
Maskinen har 2 års garanti gjeldende fra innkjøpsdato.<br />
Garantien gjelder kun for material- eller fabrikasjonsfeil.<br />
Garantien opphører å gjelde dersom bruksanvisningen<br />
ikke er fulgt, eller om maskinen har blitt utsatt for<br />
unormal belastning eller drift. Alle transport- og<br />
demonteringskostnader er for kjøpers regning. Ved<br />
eventuelle tvister gjelder Kjøpsloven.<br />
SAMSVARSERKLÆRING<br />
Undertegnede firma<br />
Sivilingeniør Gisle Krigsvoll AS<br />
Industrivn. 61<br />
N-7005 Trondheim<br />
forsikrer under eget ansvar at maskinen<br />
Produkt ..............Vedklyver<br />
Merke ................Best Tools<br />
Modell ................SP552C<br />
er i overensstennelse med normene<br />
EN60335-1:2002, EN609-1:1999<br />
samt bestemmelser gitt i direktiv<br />
73/23/EEC, 93/68/EEC,<br />
2002/95/EC,98/37/EC<br />
Kasserte elektriske produkter skal ikke kastes sammen<br />
med husholdningsavfall. Lever vedklyveren ved<br />
nærmeste avfallsmottak for sikker behandling. Dette i<br />
henhold til WEEE (Waste from Electrical and Electronic<br />
Equipment) direktiv gjeldende fra August 2005.<br />
Trondheim, 01.07.2007<br />
Daglig leder, Sivilingeniør Gisle Krigsvoll AS<br />
Endringer<br />
Tekst, bilder og data er gjeldende når denne bruksanvisningen<br />
går i trykken. Om maskinen skulle endres<br />
vesentlig, forbeholder vi oss retten til å oppdatere<br />
bruksanvisningen.<br />
2007 © Sivilingeniør Gisle Krigsvoll AS<br />
Art no 530163<br />
6
Vedklyv SP552C<br />
INLEDNING – SÄKERHET<br />
Vi ber dig läsa igenom bruksanvisningen noggrant.<br />
Genom att följa bruksanvisningen försäkrar du dig om<br />
att vedklyvens kapacitet utnyttjas optimalt.<br />
Vedklyven är utformad och tillverkad i enlighet med de<br />
senaste europeiska säkerhetsföreskrifterna, och då i<br />
synnerhet standarderna EN609 och EN60335.<br />
”ZHB-kontrollsystem” är utformat och tillverkad på ett<br />
sätt som innebär att användaren måste arbeta i ett<br />
säkerhetsområde utan att placera händer och armar där<br />
de kan utsättas för eventuell fara. Före transport,<br />
installation eller användning av maskinen. Läs igenom<br />
hela bruksanvisningen och läs igenom avsnittet om<br />
säkerhet extra noggrant.<br />
SÄKERHET – VARNINGAR OCH<br />
INSTRUKTIONER<br />
Läs och förstå bruksanvisningen och<br />
symbolerna på maskinen.<br />
ALKOHOL OCH LUGNANDE MEDEL<br />
Använd aldrig maskinen om du har förtärt<br />
alkohol eller har tagit lugnande medel<br />
eller liknande.<br />
ATT ANVÄNDA MASKINEN<br />
Placera maskinen på ett arbetsbord eller<br />
liknande, bekväm arbetshöjd är 60-75 cm.<br />
Se till att det finns tillräckligt med arbetsutrymme<br />
runt klyven. Skruva fast klyven i<br />
arbetsbordet med bultar om det är svårt<br />
att få den att stå stadigt. Håll arbetsområdet<br />
rent. Använd inte maskinen om<br />
det regnar. Använd inte maskinen på<br />
platser där det föreligger explosionsrisk.<br />
Svenska<br />
SKYDD AV ÖGON OCH ANSIKTE<br />
Ved splittras lätt. Därför är det viktigt att du använder<br />
skyddsglasögon. Använd inte vedklyven placerad direkt på<br />
marken. Placera den alltid på ett arbetsbord eller liknande,<br />
så att avståndet till maskinen blir tillräckligt stort.<br />
FÖRLÄNGNINGSSLADD<br />
Användning av felaktig förlängningssladd kan medföra att<br />
maskinen blir överhettad. Förlängningssladden måste vara<br />
minst 2,5 mm2 och får inte vara längre än 10 m. Använd<br />
sladd med gummiisolering, godkänd för utomhusbruk.<br />
DRA INTE I SLADDEN<br />
Dra inte i sladden för att dra ut stickkontakten ur eluttaget.<br />
Flytta aldrig maskinen när denna är ansluten till<br />
strömkälla/eluttag.<br />
ANSLUTNING<br />
Kontrollera att anslutningskällan är jordad och att strömstyrkan<br />
överensstämmer med vad som uppges på märkskylten<br />
på motorn. Maskinens brytarhus får ALDRIG öppnas<br />
av person som saknar behörighet för detta.<br />
HÅLL BESÖKANDE OCH BARN PÅ AVSTÅND<br />
Vedklyven får endast betjänas av en person. Håll andra på<br />
avstånd, detta gäller speciellt när maskinen används.<br />
KONTROLLERA VEDKUBBARNA<br />
Kontrollera att det inte finns spikar eller andra metallföremål<br />
i kubben som ska klyvas. Ändarna måste vara<br />
räta. Grenar måste kapas in till kubben.<br />
UNDVIK SKADOR<br />
Var uppmärksam på maskinens rörliga delar, försök<br />
aldrig att ta bort vedkubbar förrän maskinen har stannat<br />
helt. Håll händerna borta från alla rörliga delar.<br />
SKYDDA DINA HÄNDER<br />
Håll händerna borta från vedkubben när denna klyvs,<br />
sprickor i kubben kan plötsligt stängas och göra att<br />
fingrar kommer i kläm. Kubbar som klämts fast får<br />
aldrig tas bort med händerna.<br />
TRYCK ALDRIG MOT VEDKLYVEN<br />
Tryck aldrig mot vedklyven – låt den arbeta fritt. Klyv<br />
aldrig vedkubbar med högre dimension än vad som<br />
anges i tabellen.<br />
ATT KONTROLLERA MASKINEN<br />
Kontrollera att skydd och skyddskåpor<br />
sitter på plats, verktyg och liknande<br />
måste tas bort innan maskinen startas.<br />
Ersätt söndriga delar/delar som saknas<br />
innan du startar maskinen.<br />
ARBETSKLÄDER<br />
Använd inte kläder som kan<br />
fastna i maskinens rörliga delar.<br />
Använd handskar och skor med<br />
gummisulor.<br />
GÅ ALDRIG IFRÅN MASKINEN<br />
KOPPLA UR MASKINEN<br />
Koppla alltid ur maskinen när denna inte används, samt<br />
när service eller liknande ska göras på vedklyven.<br />
MILJÖSKYDD<br />
Om du byter ut hydrauloljan, måste du lämna in den<br />
gamla oljan till en miljöstation.<br />
UNDERHÅLL<br />
Håll vedklyven ren, ta bort trärester (flisor, bark etc.),<br />
och torka av maskinen med en trasa efter användning.<br />
7
Vedklyv SP552C<br />
Svenska<br />
TEKNISK DATA<br />
Model nr.<br />
SP552A<br />
Motor 2200W IP54<br />
Diameter*<br />
5 – 25 cm<br />
Kapacitet Längd<br />
52 cm<br />
Presskraft<br />
5t<br />
Hydraltryck<br />
20 Mpa<br />
Max oljemengd<br />
2,6 L<br />
Längd<br />
1200 mm<br />
Storlek Bredd 270 mm<br />
Höjd<br />
510 mm<br />
Vikt<br />
50 kg<br />
VEDSTORLEK<br />
*Diametern beror på träets struktur. Om det är mycket<br />
hårda trädsorter med kvistar kan till och med en liten<br />
kubbe vara besvärlig att klyva. För lättkluvet virke går<br />
det att klyva större vedkubbar än vad som anges i tabellen.<br />
ARBETSVILLKOR<br />
Denna vedklyvare är en modell avsedd för privat bruk.<br />
Den är utformad för användning vid temperaturer på<br />
+5 °C till + 40 °C. Maskinen kan förvaras och<br />
transporteras vid temperaturer ned till – 25 °C.<br />
1. Tryckplatta<br />
2. Anläggningsyta<br />
3. Klyvblad<br />
4. Handtag<br />
5. Stödben<br />
6. Stödanordning för vedkubbar<br />
7. Strömbrytare<br />
8. Motor<br />
9. Brytarhus<br />
10. Hjul<br />
11. Hydraulisk spak<br />
12. Skydd till spak<br />
13. Luftskruv<br />
14. Oljepåfyllning – bult med mätsticka<br />
15. Skruv for max tryck<br />
8
Vedklyv SP552C<br />
Luftskruven måste skruvas ut 3-4 varv innan vedklyven<br />
tas i drift. Innan du flyttar vedklyven måste luftskruven<br />
dras åt, annars kommer det att läcka olja från den.<br />
Om luftskruven inte skruvas ut före användning,<br />
kommer luften i hydraulsystemet att dekomprimeras<br />
efter komprimering. Om detta inträffar flera gånger i<br />
rad, kan packningarna gå sönder och oljan läcka ut.<br />
17. Skruv för maxtryck<br />
Justera aldrig skruven för maxtryck.<br />
Svenska<br />
Oljan blir överhettad efter 5 sekunder, och detta kan<br />
göra att maskinen tar skada.<br />
Lägg vedkubben på anläggningsytan, kontrollera att<br />
kubben inte flyttar sig i sidled när den klyvs. Använd<br />
aldrig enbart toppen på klyvbladet, detta kan resultera i<br />
att bladet går sönder eller skadas på annat sätt. Klyv<br />
vedkubbarna på längden. Kubbar får aldrig placeras på<br />
tvären, detta kan skada maskinen. Försök aldrig klyva<br />
2 vedkubbar samtidigt, den ena kan lätt flyga upp och<br />
åsamka skada.<br />
Så här tar du loss en kubbe som klämts fast<br />
Skruven har ställts in på fabriken så att trycket aldrig kan<br />
överstiga 5 ton. Skruven är förseglad och får aldrig justeras.<br />
Justering utförd av person som saknar behörighet<br />
för detta kan göra att maskinen slutar<br />
fungera.<br />
• Släpp båda kontrollerna<br />
• Låt plattan gå tillbaka till startläget, sätt en trekantig<br />
träkloss under den fastklämda kubben, och kör plattan<br />
så att klossen kommer under kubben.<br />
• Upprepa med en träkloss med brantare vinkel tills<br />
kubben lossnar.<br />
ANVÄNDNING AV VEDKLYVEN<br />
Användning av vedklyven<br />
Vedklyven är utrustad med ett ”ZHB-kontrollsystem”<br />
som kräver att maskinen används med båda händerna.<br />
Vänster hand styr hydraulspaken medan höger hand<br />
används för att hålla in strömbrytaren till motorn.<br />
Vedklyven stängs omedelbart av om någon av händerna<br />
flyttas. Båda händerna måste flyttas samtidigt för att<br />
tryckplattan ska gå tillbaka. Hydraulspaken är försedd<br />
med en låsbrytare. Frigör spaken genom att dra brytaren<br />
bakåt med pekfingret, samtidigt som du för spaken<br />
nedåt.<br />
VIKTIG! Om vedkubbarna är svåra att klyva, får<br />
maskinen aldrig köras i mer än 5 sekunder utan att<br />
plattan rör sig.<br />
Försök aldrig att slå loss kubben, då detta kan skada<br />
klyvbladet.<br />
9
Vedklyv SP552C<br />
SÅ HÄR BYTER DU HYDRAULOLJA<br />
Byt ut hydrauloljan efter ca 150 användningstimmar.<br />
• Koppla ur strömmen tillmaskinen<br />
• Ta bort oljepåfyllningsbulten<br />
och mätstickan.<br />
• Lyft upp maskinen och<br />
låt oljan rinna ut på<br />
ett fat eller<br />
liknande.<br />
• Lyft maskinen åt andra hållet.<br />
• Fyll på den specificerade<br />
mängden olja.<br />
• Rengör mätstickan och sätt<br />
i denna när maskinen står<br />
i vertikalläge.<br />
• Kontrollera att oljenivån är<br />
mellan de båda ringarna<br />
på mätstickan.<br />
• Rengör bulten och sätt<br />
den på plats, dra åt så<br />
mycket att olja inte kan<br />
läcka ut. Detta måste göras<br />
innan klyvaren ställs i<br />
horisontalläge igen.<br />
Svenska<br />
Kontrollera med jämna mellanrum att oljenivån är<br />
mellan de båda ringarna på oljemätstickan.<br />
Fyll på mer olja vid behov.<br />
Följande hydrauloljor kan användas:<br />
Shell Tellus 22<br />
Mobil DET 11<br />
Aral Vitam GF 22<br />
Bp Energol HLP-HM 22<br />
Underhåll av klyvblad<br />
Efter en tids användning bör<br />
klyvbladet slipas med hjälp<br />
av en fin fil, slipa bort alla<br />
hack och liknande.<br />
FELSÖKNING<br />
PROBLEM ORSAK PROBLEMLÖSNING<br />
Motorn går inte att Överbelastningsbrytaren har Kontakta en elektriker för att låta denne<br />
starta aktiverats öppna brytarkåpan<br />
Vedkubben ligger inte rätt<br />
Storleken på vedkubben överstiger<br />
kapaciteten<br />
Kontrollera instruktionerna i bruksanvisningen<br />
Minska vedkubbens storlek<br />
Vedkubben går inte Klyvbladet är slitet Slipa bladet med en fin fil<br />
att klyva<br />
Oljeläckage<br />
Lokalisera läckaget och kontakta återförsäljaren<br />
Justering av maxtryckbulten som utförts<br />
av obehörig har medfört att det<br />
hydrauliska trycket är för lågt inställt.<br />
Kontakta återförsäljaren<br />
Tryckplattan rör sig För låg hydrauloljenivå i systemet Kontrollera oljenivån och fyll på vid behov<br />
ryckvis samt<br />
vibrerar<br />
Luft i hydraulsystemet<br />
Skruva ut luftskruven 3 till 4 varv<br />
För låg hydraul- Luftskruven drogs inte åt innan Dra åt luftskruven innan vedklyven flyttas<br />
oljenivå<br />
vedklyven flyttades<br />
i systemet<br />
Oljepåfyllningsbulten sitter löst. Dra åt bulten<br />
Sliten hydraulventil/<br />
slitna packningar<br />
Kontakta återförsäljaren<br />
10
Svenska<br />
GARANTI<br />
Maskinen har 2 års garanti gällande från av köparen<br />
styrkt innköpsdatum. Garanti gäller endast för materialeller<br />
fabrikationsfel. Garanti upphör att gälla om bruksanvisningen<br />
ej följts eller om maskinen utsatts för<br />
onormal belatning eller drift. Alla transportkostnader<br />
eller demonteringskostnader är för köparens räkning.<br />
Vid eventuella tvister gäller Allmänna reklamationsnämdens<br />
rekommendationer.<br />
TILLVERKAR DEKLARATION<br />
Undertecnad firma<br />
Gisle Krigsvoll AB<br />
B Jönssons v 4<br />
S-302 41 Halmstad<br />
försäkrar under eget ansvar att maskinen<br />
Produkt ..............Vedklyv<br />
Märke ................Best Tools<br />
Modell typ............SP552C<br />
överensstämmer med följande norm<br />
EN60335-1:2002, EN609-1:1999<br />
enl. bestämmelser och riktlinjerna i direktiv<br />
73/23/EEC, 93/68/EEC,<br />
2002/95/EC,98/37/EC<br />
Kasserade elektriska produkter skall inte kastas tillsammans<br />
med hushållsavfall. För säker hantering,<br />
lämna vedklyven vid närmaste avfallsanläggning.<br />
Detta enligt WEEE (Waste from Electrical and Electronic<br />
Equipment) direktiv, gällande från augusti 2005.<br />
Halmstad, 2007-07-01<br />
VD, Gisle Krigsvoll AB<br />
Ändringar<br />
Text, bilder och uppgifter gäller vid tryckning av denna<br />
bruksanvisning. Vi förbehåller oss rätten att uppdatera<br />
bruksanvisningen, om maskinen skulle ändras väsentligt.<br />
2007 © Gisle Krigsvoll AB<br />
Art no 530163<br />
11
Klapikone SP552C<br />
JOHDANTO – TURVALLISUUS<br />
Lue käyttöohje huolellisesti. Käyttöohjetta noudattamalla<br />
saat klapikoneesta suurimman hyödyn.<br />
Klapikone on suunniteltu ja valmistettu noudattaen<br />
uusimpia eurooppalaisia turvallisuusmääräyksiä ja<br />
standardeja EN609 ja EN60335.<br />
”ZHB-ohjausjärjestelmä” on siten suunniteltu ja<br />
valmistettu, että käyttäjän on pakko työskennellä<br />
turvallisella alueella vaarantamatta käsiään ja<br />
käsivarsiaan.<br />
Ennen koneen kuljettamista, asennusta tai käyttöä: Lue<br />
käyttöohje tarkasti kiinnittäen erityistä huomiota<br />
turvallisuuteen.<br />
TURVALLISUUS – VAROITUKSET<br />
JA OHJEET<br />
Lue käyttöohje ja varmista että ymmärrät<br />
olevien symbolien merkityksen.<br />
ALKOHOLI JA RAUHOITTAVAT AINEET<br />
Älä koskaan käytä konetta, jos olet<br />
nauttinut alkoholia tai ottanut<br />
rauhoittavia aineita tms.<br />
KONEEN KÄYTTÄMINEN<br />
Sijoita kone esimerkiksi työpöydälle;<br />
sopiva työskentelykorkeus on 60–75 cm.<br />
Pidä huoli, että klapikoneen ympärillä on<br />
riittävästi työskentelytilaa. Ruuvaa<br />
klapikone kiinni työpöytään, jos se ei<br />
muuten pysy tukevasti paikallaan. Pidä<br />
työalue siistinä. Älä käytä konetta<br />
sateella. Älä käytä konetta<br />
räjähdysvaarallisella alueella.<br />
Finske<br />
minkä vuoksi suojalasien käyttäminen on tärkeätä. Älä<br />
koskaan käytä klapikonetta maassa, vaan aseta se aina<br />
työpöydälle tms., jotta voit olla tarpeeksi kaukana<br />
koneesta.<br />
JATKOJOHTO<br />
Vääränlaisen jatkojohdon käyttö voi aiheuttaa koneen<br />
ylikuumenemisen. Jatkojohdon poikkipinnan tulee olla<br />
vähintään 2,5 mm2 ja se saa olla enintään 10 metrin<br />
pituinen. Käytä ulkokäyttöön hyväksyttyä kumikaapelia.<br />
ÄLÄ VEDÄ JOHDOSTA<br />
Älä vedä johdosta kun irrotat sitä pistorasiasta. Älä<br />
koskaan siirrä konetta sen ollessa kytkettynä verkkoon.<br />
VERKKOON KYTKEMINEN<br />
Kone on liitettävä maadoitettuun pistorasiaan, jossa on<br />
koneen kilven mukainen jännite. Koneen katkaisimen<br />
koteloa ei saa KOSKAAN avata muu kuin siihen<br />
valtuutettu henkilö.<br />
PIDÄ LAPSET JA KÄVIJÄT LOITOLLA<br />
Klapikonetta saa käyttää vain yksi henkilö. Pidä muut<br />
loitolla, etenkin koneen ollessa käytössä.<br />
TARKISTA PÖLLIT<br />
Tarkista, että halkaistavassa pöllissä ei ole nauloja tai<br />
muuta metallia. Päiden tulee olla kohtisuoraan katkaistut.<br />
Oksat on katkaistava pöllin pintaa myöten.<br />
VÄLTÄ VAHINKOJA<br />
Varo koneen liikkuvia osia; älä koskaan yritä ottaa pölliä<br />
pois ennen kuin koneen liike on kokonaan pysähtynyt.<br />
Pidä kädet erossa kaikista liikkuvista osista.<br />
VARO KÄSIÄSI<br />
Pidä kädet erossa pöllistä kun sitä halkaistaan –<br />
pöllissä olevat halkeamat voivat yhtäkkiä sulkeutua niin<br />
että sormet jäävät likistyksiin. Kiinni takertuneita pöllejä<br />
ei koskaan saa irrottaa käsin.<br />
ÄLÄ KOSKAAN PAKOTA KLAPIKONETTA<br />
Älä koskaan pakota klapikonetta, anna sen toimia vapaasti.<br />
Älä koskaan halkaise suurempia kuin taulukon<br />
mukaisia pöllejä.<br />
KONEEN TARKISTAMINEN<br />
Tarkista että kannet ym. ovat paikoillaan;<br />
työkalut ym. on siirrettävä pois ennen kuin<br />
kone käynnistetään. Korvaa vialliset tai<br />
puuttuvat osat ennen kuin kone käynnistetään.<br />
TYÖVAATTEET<br />
Älä pidä vaatteita, jotka voivat takertua<br />
koneen liikkuviin osiin. Käytä käsineitä<br />
ja kumipohjaisia jalkineita.<br />
SILMIEN JA KASVOJEN<br />
SUOJAAMINEN<br />
Puusta voi helposti irrota sälöjä,<br />
ÄLÄ KOSKAAN ANNA KONEEN KÄYDÄ<br />
VALVOMATTOMANA<br />
KONEEN IRTI KYTKEMINEN<br />
Kytke kone aina irti verkosta, kun se ei ole käytössä tai<br />
kun aiot suorittaa koneen huoltoa tms.<br />
YMPÄRISTÖN SUOJELU<br />
Hydrauliöljyä vaihdettaessa on vanha öljy toimitettava<br />
jäteasemalle.<br />
HUOLTO<br />
Pidä klapikone puhtaana, poista puuntähteet ja pyyhi<br />
kone rievulla käytön jälkeen.<br />
12
Klapikone SP552C<br />
Finske<br />
TEKNISET TIEDOT<br />
Malli<br />
SP552C<br />
Moottori 2200W IP54<br />
Halkaisija* 5 – 25 cm<br />
Suorituskyky Pituus<br />
52 cm<br />
Voimakkuus<br />
5t<br />
Paine<br />
20 Mpa<br />
Öljy<br />
2,6 L<br />
Pituus<br />
1200 mm<br />
Koko Leveys 270 mm<br />
Korkeus<br />
510 mm<br />
Pinaa<br />
50 kg<br />
PÖLLIN KOKO<br />
*Pöllin sallittu halkaisija riippuu puun rakenteesta. Jos<br />
puuaines on hyvin kovaa ja oksaista, voi pienikin pölli<br />
olla vaikea halkaistava. Helposti halkeavaa puuta<br />
voidaan halkaista suositellun koon ylittävinäkin pölleinä.<br />
KÄYTTÖOLOSUHTEET<br />
Tämä klapikone on kotikäyttöön tarkoitettu malli. Se on<br />
suunniteltu käytettäväksi +5 – +40 asteen<br />
lämpötilassa. Konetta voidaan säilyttää ja kuljettaa niinkin<br />
kylmässä kuin –25 asteen lämpötilassa.<br />
1. Paininlevy<br />
2. Alusta<br />
3. Halkaisuterä<br />
4. Kahva<br />
5. Tukijalka<br />
6. Pöllituki<br />
7. Katkaisija<br />
8. Moottori<br />
9. Katkaisijakotelo<br />
10. Pyörä<br />
11. Hydrauliikkavipu<br />
12. Vivun suojus<br />
13. Ilmaruuvi<br />
14. Öljyntäyttö – tulppa ja mittapuikko<br />
15. Skruv for max tryck.<br />
13
Klapikone SP552C<br />
Ilmaruuvia on avattava 3–4 kierrosta ennen kuin klapikonetta<br />
käytetään. Ennen klapikoneen siirtämistä on<br />
ilmaruuvi kiristettävä, jottei ruuvista vuoda öljyä.<br />
Jos ilmaruuvia ei löysätä ennen käyttöä, hydraulijärjestelmässä<br />
oleva ilma laajenee kokoonpuristumisen<br />
jälkeen, ja jos tämä toistuu monta kertaa peräkkäin,<br />
tämä voi aiheuttaa tiivisteiden vioittumisen, jolloin öljy<br />
pääsee vuotamaan ulos.<br />
17. Maksimipaineen säätöruuvi<br />
Älä koskaan säädä maksimipaineen säätöruuvia.<br />
Finske<br />
Viiden sekunnin kuluttua öljy kuumenee liikaa, mikä voi<br />
aiheuttaa koneen vioittumisen.<br />
Aseta pölli alustalle ja varmista, että pölli ei<br />
haljetessaan liiku sivuttain. Älä koskaan käytä<br />
pelkästään halkaisuterän yläreunaa, koska terä voi<br />
silloin särkyä tai vioittua.<br />
Halkaise pöllit pituussuunnassa. Pöllejä ei koskaan saa<br />
asettaa poikittain; se voi vahingoittaa konetta. Älä<br />
koskaan yritä halkaista kahta pölliä samalla kertaa –<br />
toinen voi helposti lennähtää ilmaan ja aiheuttaa vahinkoa.<br />
Kiinni takertuneen pöllin irrottaminen<br />
Ruuvi on säädetty tehtaalla siten, että puristus ei<br />
koskaan voi nousta suuremmaksi kuin 5 tonnia. Ruuvi<br />
on sinetöity eikä sitä saa koskaan säätää. Luvaton<br />
säätäminen voi aiheuttaa sen, että kone lakkaa<br />
toimimasta.<br />
KLAPIKONEEN KÄYTTÄMINEN<br />
• Hellitä otteesi molemmista ohjaimista<br />
• Anna männän palata alkuasentoon, aseta<br />
takertuneen pöllin alle kolmiomainen puupalikka ja<br />
aja mäntää niin että palikka menee pöllin alle.<br />
• Toista sama toisella, jyrkkäkulmaisemmalla palikalla,<br />
kunnes pölli irtoaa.<br />
Klapikoneen käyttäminen<br />
Klapikone on varustettu ZHB-ohjausjärjestelmällä, joka<br />
vaatii että konetta käytetään molemmin käsin. Vasen käsi<br />
käyttää hydrauliikan ohjausvipua, ja oikealla kädellä pidetään<br />
moottorin kytkintä painettuna. Klapikone pysähtyy<br />
heti, jos jompikumpi käsi siirtyy pois paikaltaan. Jotta<br />
painelevy liikkuisi takaisin, on molemmat kädet hellitettävä.<br />
Hydrauliikkavivussa on lukituskytkin; vivun vapauttamiseksi<br />
kytkintä painetaan etusormella taaksepäin<br />
samalla kun vipu käännetään alas.<br />
Jos pöllien halkaisu on vaikeaa, konetta ei koskaan<br />
saa käyttää pitempään kuin 5 sekunnin ajan, jos<br />
mäntä ei liiku.<br />
Älä koskaan yritä irrottaa pölliä lyömällä, koska se voi<br />
vioittaa halkaisuterää.<br />
14
Klapikone SP552C<br />
HYDRAULIÖLJYN VAIHTAMINEN<br />
Vaihda hydrauliöljy noin 150 tunnin käytön jälkeen.<br />
• Kytke kone irti verkosta.<br />
• Irrota öljyntäyttötulppa ja mittapuikko.<br />
• Kallista kone ja valuta öljy sopivaan astiaan.<br />
• Kallista kone vastakkaiseen suuntaan.<br />
• Täytä öljyä ohjeen mukainen määrä.<br />
• Puhdista mittapuikko ja<br />
pistä se aukkoonsa<br />
koneen ollessa<br />
pystyasennossa.<br />
• Tarkista että öljyn<br />
pinta on puikossa<br />
olevien kahden renkaan välillä.<br />
• Puhdista tulppa, pane se<br />
paikalleen ja kiristä niin että<br />
öljyä ei voi vuotaa ulos.<br />
Tämä on tehtävä ennen<br />
kuin klapikone pannaan<br />
vaakasuoraan asentoon.<br />
Finske<br />
Tarkista säännöllisesti, että öljyn pinta on puikossa<br />
olevien kahden renkaan välillä; tarvittaessa on öljyä<br />
Seuraavia hydrauliöljyjä voidaan käyttää:<br />
Seuraavia hydrauliöljyjä voidaan käyttää:<br />
Shell Tellus 22<br />
Mobil DET 11<br />
Aral Vitam GF 22<br />
Bp Energol HLP-HM 22<br />
HALKAISUTERÄN HUOLTO<br />
Jonkin ajan käytön jälkeen on<br />
halkaisuterä teroitettava hienolla<br />
viilalla, jolloin poistetaan kaikki<br />
lovet yms.<br />
VIANETSINTÄ<br />
PROBLEEMA SYY RATKAISU<br />
Moottori ei käynnisty Ylikuormitussuoja on Ota yhteys valtuutettuun sähköasentajaan<br />
lauennut<br />
katkaisijan kannen avaamiseksi<br />
Pölli ei ole oikeassa asennossa<br />
Pölli on liian suuri<br />
Tarkista käyttöohjeen antamat ohjeet<br />
Pienennä pölliä<br />
Pölli ei halkea Halkaisuterä on kulunut Teroita halkaisuterä hienolla viilalla<br />
Öljyvuoto<br />
Maksimipaineen säätöruuvia on<br />
luvattomasti säädetty, hydraulipaine<br />
on asetettu liian pieneksi<br />
Etsi vuotokohta ja ota yhteys myyjään<br />
Ota yhteys myyjään<br />
Mäntä liikkuu Hydrauliöljyä on liian vähän Tarkista öljyn pinta ja täytä tarvittaessa<br />
nykien ja täristen<br />
Ilmaa hydraulijärjestelmässä<br />
Avaa ilmaruuvia 3–4 kierrosta<br />
Öljyvuoto Ilmaruuvia ei ole kiristetty ennen Kiristä ilmaruuvi ennen klapikoneen<br />
sylinterin klapikoneen siirtämistä siirtämistä<br />
ympäristössä<br />
ja muualla Öljyntäyttötulppa on löysällä Kiristä tulppa<br />
Hydraulisuutin tai tiivisteet kuluneet<br />
Ota yhteys myyjään<br />
15
Finske<br />
TAKUU<br />
Koneella on 2 vuoden takuu, joka alkaa myyjän vahvistamasta<br />
ostopäivästä. Takuu koskee ainoastaan aine- tai<br />
valmistusvikoja. Takuu raukeaa, jos käyttöohjetta ei ole<br />
noudatettu tai jos konetta on ylikuormitettu tai käytetty<br />
epänormaalilla tavalla. Kaikki kuljetus- tai purkamiskustannukset<br />
on ostajan maksettava. Kiistan sattuessa<br />
pätevät Yleisen valituslautakunnan (Allmänna reklamationsnämden)<br />
suositukset.<br />
EU-YHTEENSOPIVUUSVAKUUTUS<br />
Allekirjoittanut toiminimi<br />
Gisle Krigsvoll AB<br />
B. Jönssons v 4<br />
S-302 41 Halmstad<br />
vakuuttaa, että seuraava kone<br />
Tuote ..................Klapikone<br />
Merkki ................Best Tools<br />
Malli tyyppi ..........SP552C<br />
on standardin EN60335-1:2002, EN609-1:1999<br />
ja direktiivien<br />
73/23/EEC, 93/68/EEC,<br />
2002/95/EC,98/37/EC<br />
määräysten ja ohjeiden mukainen.<br />
Tässä koneessa on EU-direktiivin nro 20 mukainen<br />
suojaeristys. Suojaeristys parantaa sähköturvallisuutta eikä<br />
vaadi maadoitusta.<br />
Hylättyjä sähkölaitteita ei saa panna talousjätteisiin. Toimita<br />
klapikone lähimpään jätteidenkäsittelypaikkaan, jotta se saa<br />
turvallisen käsittelyn. Tämän ohjeen perusteena on WEEEdirektiivi<br />
(Waste from Electrical and Electronic Equipment),<br />
joka on voimassa elokuusta 2005 alkaen.<br />
Trondheim, 2007-07-01<br />
Toimitusjohtaja, Gisle Krigsvoll AB<br />
Muutokset<br />
Teksti, kuvat ja tiedot pätevät tämän käyttöohjeen painoon<br />
mennessä. Varaamme oikeuden käyttöohjeen<br />
päivittämiseen, jos kone muuttuu olennaisesti.<br />
2007 © Sivilingeniør Gisle Krigsvoll AB<br />
Tuote nro 530163<br />
16
DELETEGNING DELRITNING OSAPIIRUSTUS<br />
PROBLEEMA SYY RATKAISU<br />
17
Part-list<br />
18
