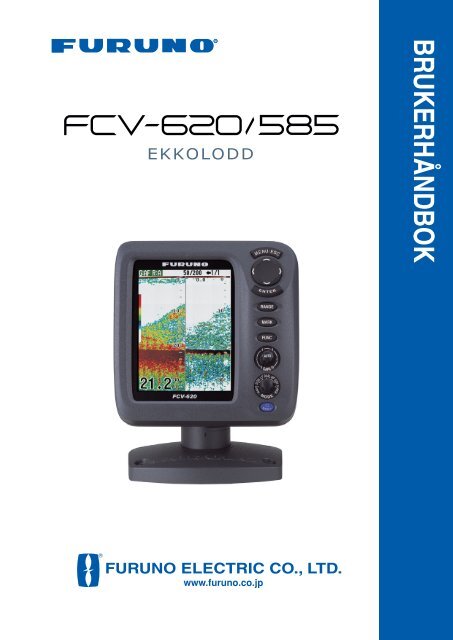

EKKOLODD

BRUKERHÅNDBOK

Pub. No. ONO-23740-A

DATE OF ISSUE: FEB. 2006

VIKTIG MERKNAD

• Ingen del av denne håndboken må kopieres eller reproduseres uten skriftlig tillatelse.

• Hvis du mister denne håndboken, eller hvis den blir utslitt, må du kontakte forhandleren for å få

en ny håndbok.

• Innholdet i denne håndboken og utstyrsspesifikasjonene kan endres uten varsel.

• Eksempelskjermbildene (eller illustrasjonene) som vises i denne håndboken, tilsvarer kanskje

ikke skjermbildene som vises på skjermen. Hvilket bilde du ser, avhenger av systemkonfigurasjonen

og utstyrsinnstillingene.

• Denne håndboken er beregnet på personer som har norsk som morsmål.

• FURUNO tar ikke på seg noe ansvar for skader som skyldes feil bruk eller endring av utstyret,

eller krav om tapt fortjeneste fra tredjepart.

• Les nøye gjennom og følg prosedyrene for drift og vedlikehold som angis i denne håndboken.

• Ha denne håndboken lett tilgjengelig når du bruker utstyret.

i

SIKKERHETSINSTRUKSJONER

Sikkerhetsinformasjon for brukeren

Ikke åpne utstyret.

ADVARSEL

Det er ingen innvendige deler som

skal vedlikeholdes av brukeren.

Utstyret må ikke demonteres

eller endres.

Det kan føre til brann, elektrisk

støt eller alvorlig skade.

Hvis det oppstår røykutvikling

eller brann, må strømmen frakobles.

Det kan føre til brann eller elektrisk støt

hvis utstyret fortsettes å brukes.

Ta kontakt med en salgsrepresentant

hos FURUNO for service.

Ikke manøvrer fartøyet utelukkende

basert på dybdeangivelsen.

Dette kan føre til grunnstøting.

Bruk riktig sikring.

Opplysninger om sikringen vises på

utstyret. Bruk av feil sikring kan føre

til skade på utstyret.

FORSIKTIG

Ikke skru på utstyret når svingeren

ikke er i vannet.

Dette kan skade svingeren.

Bildet oppdateres ikke når

bildehastigheten blir stoppet.

Manøvrering av fartøyet i dette tilfellet kan

forårsake farlige situasjoner.

Bruk riktig forsterkningsinnstilling.

Feil forsterkning kan gi uriktig

dybdeangivelse og forårsake

farlige situasjoner.

INFORMASJON

Det er festet en advarsel til utstyret.

Ikke fjern advarselen.

Hvis etiketten mangler eller er ødelagt,

kan du kontakte en FURUNO-agent

eller -forhandler for å få en ny.

ADVARSEL

For å unngå elektrisk støt må

dekselet ikke fjernes. Det er ingen

innvendige deler som skal

vedlikeholdes av brukeren.

Navn:

Advarseletikett (1)

Type: 86-003-1011-1

Kodenr.: 100-236-231

Om TFT LCD-skjermen

TFT LCD-skjermen er konstruert ved hjelp

av det siste innen LCD-teknikk,

og viser 99,99 % av pikslene.

De resterende 0,01 % av pikslene kan falle

ut eller blinke, men dette er ikke en

indikasjon på at skjermen ikke fungerer.

ii

SIKKERHETSINSTRUKSJONER

Sikkerhetsinformasjon til installatøren

ADVARSEL

Slå av strømmen på kontrollpanelet før

du begynner installeringen.

Hvis strømmen er på, kan dette føre til

brann eller elektrisk støt.

Kontroller at det ikke lekker inn vann der

svingeren eller sensoren er plassert.

Vannlekkasje kan føre til at fartøyet synker.

Kontroller også at svingeren og sensoren

ikke løsner som følge av vibrasjoner

i fartøyet. Den som installerer utstyret,

er ene og alene ansvarlig for korrekt

installering. FURUNO påtar seg intet

ansvar for skader som skyldes

feil installering.

Bruk angitt strømkabel.

Bruk av andre strømkabler kan føre til brann.

FORSIKTIG

Bruk av andre strømkabler kan

føre til brann.

Dette vil påvirke ytelsen.

Nedenfor følger retningslinjer for

håndtering av svingerkabelen.

- Hold kabelen unna drivstoff og olje.

- Oppbevares på et trygt sted.

- Ikke mal kabelen.

Kabelmantelen er laget av kloroprengummi

(eller polyvinylklorid).

Derfor må ikke kabelen males.

Ikke skru på utstyret når svingeren

ikke er i vannet.

Dette kan skade svingeren.

Merk deg følgende trygge avstander

mellom kompasset og magnetisk

materiale for å unngå interferens

på et magnetisk kompass:

Skjermenhet

Standard

kompass

Styrekompass

FCV-620 0,3 m 0,3 m

FCV-585 0,5 m 0,3 m

iii

INNHOLDSFORTEGNELSE

FORORD..................................... v

SYSTEMKONFIGURASJON..... vi

UTSTYRSLISTE ....................... vii

1. BRUK ...................................... 1

1.1 Beskrivelse av kontroller ................ 1

1.2 Slå utstyret på/av ........................... 2

1.3 Justere skjermens kontrast og

lysstyrke ......................................... 2

1.4 Velge visningsmodus ..................... 2

1.5 Velge område................................. 5

1.6 Justere forsterkning........................ 5

1.7 Måle dybde..................................... 6

1.8 Menybetjeningsprosedyre .............. 6

1.9 Flytte område ................................. 7

1.10Velge bildehastighet....................... 7

1.11Begrense interferens...................... 8

1.12Begrense lavstøy ........................... 9

1.13Slette svake ekko ........................... 9

1.14A-Scope-visning ........................... 10

1.15Fiskeinformasjon .......................... 10

1.16Alarmer......................................... 11

1.17FUNC-tasten ................................ 13

1.18Waypoints .................................... 13

1.19Innstilling av

navigeringsskjermbilder ............... 15

1.20Menyelementer ............................ 16

2. SYSTEMMENY ..................... 20

2.1 Vise undermenyen System .......... 20

2.2 Område-menyen .......................... 20

2.3 Tast-menyen ................................ 20

2.4 Språk-menyen.............................. 20

2.5 Enhet-menyen.............................. 21

2.6 Kalib.-menyen .............................. 21

2.7 Demo-menyen.............................. 21

3. VEDLIKEHOLD,

FEILSØKING ........................ 22

3.1 Vedlikehold................................... 22

3.2 Rengjøre skjermenheten.............. 22

3.3 Vedlikehold av svinger ................. 22

3.4 Skifte sikringen............................. 22

3.5 Batterispenningsalarm ................. 22

3.6 Feilsøking..................................... 23

3.7 Utstyrstest .................................... 23

3.8 Testmønster ................................. 24

3.9 Minnetømming ............................. 24

4. INSTALLERING ....................25

4.1 Skjermenhet................................. 25

4.2 Svinger for montering gjennom

skrog ............................................ 26

4.3 Svinger for akterspeilmontering ... 28

4.4 Svinger på innsiden av skrog....... 28

4.5 Triducer........................................ 30

4.6 Valgfri vanntemperatur-/

hastighetssensor.......................... 33

4.7 Valgfri vanntemperatursensor

.......................................... 33

4.8 Kabling ......................................... 34

4.9 Datasetninger for IEC 61162-1 .... 35

4.10Justeringer etter installering......... 36

MENYKART ..............................38

SPESIFIKASJONER.............SP-1

OVERSIKTSTEGNINGER ...... D-1

KOBLINGSDIAGRAM ............ S-1

iv

FORORD

Noen ord til deg som eier

av FCV-620/585

Gratulerer med valget av FURUNO FCV-620/

585-ekkolodd med fargeskjerm. Vi tror du

straks vil skjønne hvorfor navnet FURUNO

har blitt synonymt med kvalitet og pålitelighet.

I mer enn 50 år har FURUNO Electric Company

hatt et misunnelsesverdig rykte når det

gjelder nyskapende og pålitelig elektronisk

utstyr for bruk til sjøs. Dette engasjementet for

å levere et best mulig produkt forsterkes gjennom

vårt omfattende globale nettverk av

agenter og forhandlere.

Utstyret er designet og konstruert for å oppfylle

de tøffe kravene på sjøen. Det finnes

imidlertid ikke noen maskiner som kan utføre

sin påtenkte funksjon hvis de ikke brukes og

vedlikeholdes riktig. Les nøye gjennom og

følg de anbefalte prosedyrene for bruk og

vedlikehold.

Vi vil sette pris på tilbakemeldinger fra deg,

sluttbrukeren, om hvorvidt vi når målene våre.

Takk for at du valgte utstyr fra FURUNO.

Funksjoner

FURUNO FCV-620/585 er et ekkolodd med

dobbelfrekvens (50 kHz og 200 kHz) og fargeskjerm.

FCV-620 består av en skjermenhet og

en svinger som viser undervannsforholdene

på en 5,6" fargeskjerm, og på en 8,4" fargeskjerm

med FCV-585.

Hovedfunksjonene til FCV-620/585:

• LCD-skjermen med klare farger gjør det

enkelt å lese av, selv i fullt dagslys.

• Den vanntette konstruksjonen kan installeres

på åpen bro.

• Den automatiske funksjonen, som kan oppdage

fiskestimer og bunn både på dypt og

grunt vann, gir optimal visning.

• Skjermbildene for navigeringsdata gir analoge

og digitale navigeringsdata og kan programmeres

av brukeren.

• Alarmer: Bunn, Fisk (bunn låst og normal),

Fart, Vanntemperatur og Ankomst. (Farts-,

ankomst- og vanntemperaturalarmer krever

tilhørende sensor.)

• Hvitlinje-funksjonen hjelper deg å skille ut

fisk som ligger nært bunnen.

• Destinasjons-waypoint-funksjonen viser

område, peiling og reisetid til destinasjonswaypointet

(opptil 20 waypoints).

v

SYSTEMKONFIGURASJON

FCV-620

SKJERMENHET

CV-620

Strømforsyning

12-24 VDC

GPS-navigator

eller

vanntemperatursensor

Vanntemperatur-/hastighetssensor

ST-02MSB, ST-02PSB

Vanntemperatursensor

T-02MSB, T-02MTB, T-03MSB

Svinger

520-5PSD, 520-5MSD, 525-5PWD,

525ST-MSD, 525ST-PWD

: Standard

: Ekstrautstyr

: Lokal tilførsel

FCV-585

SKJERMENHET

CV-585

Strømforsyning

12-24 VDC

GPS-navigator

eller

vanntemperatursensor

Fordelingsboks

MB-1100*

(under utvikling)



Vanntemperatursensor

T-02MSB, T-02MTB, T-03MSB

Svinger

520-5PSD, 520-5MSD, 525-5PWD,

525ST-MSD, 525ST-PWD

: Standard

: Ekstrautstyr

: Lokal tilførsel

*: For tilkobling til 1 kW-svinger

(50B-6, 50B-6B, 200B-5S, 50/200-1T)

vi

UTSTYRSLISTE

Standardutstyr for FCV-620

Navn Type Kodenr. Antall Merknader

Skjermenhet CV-620 - 1 Med beskyttelsesdeksel

520-5PSD 000-015-204

Skroggjennomføringsmontering

Svinger

Triducer (svinger

pluss hast.-/

temp.sensor)

Installeringsmateriell

(CP02-07900)

Tilbehør

(FP02-05501)

Reservedeler

(FP02-05501)

520-5MSD 000-015-212 Skroggjennomføringsmontering

525-5PSD 000-146-966 1 Akterspeilmontering

525ST-MSD 000-015-263 Skroggjennomføringsmontering

525ST-PWD 000-015-261 Akterspeilmontering

• Kabelmodul. (1 del, KON-004-02M, 000-156-405, for strøm og data)

• Pakning for innfelt montering (1 del, 02-154-1601-0, 100-329-460)

• Vingemutter (4 stk., M4 SUS304, 000-863-331)

• Skive (4 stk., M4 SUS304, 000-864-126)

• Fjærskive (4 stk., M4 SUS304, 000-864-256)

• Gjengestenger (4 stk., M4x50 SUS304, 000-147-539)

• Selvgjengende skrue (4 stk., 5x25 SUS304, 000-802-082)

• MJ-kabelhette (1 del, 02-154-1221-0, 100-329-440)

Sikring (2 stk., FGBO-A 125V 2A, 000-155-849-10)

Monteringsguide C22-00502 000-156-349 1 For innfelt montering

Brukerveiledning MLG-23740 000-156-373 1

Brukerhåndbok OME-23740 000-156-346 1

Standardutstyr for FCV-585


Skjermenhet CV-585 - 1 Med beskyttelsesdeksel

520-5PSD 000-015-204


Svinger

Triducer (svinger

pluss hast.-/

temp.sensor)

Installeringsmateriell

(CP02-07900)

520-5MSD 000-015-212 Skroggjennomføringsmontering

525-5PSD 000-146-966 1 Akterspeilmontering

525ST-MSD 000-015-263 Skroggjennomføringsmontering

525ST-PWD 000-015-261 Akterspeilmontering

• Kabelmodul. (1 del, KON-004-02M, 000-156-405, for strøm og data)

vii

UTSTYRSLISTE


Tilbehør

(FP02-05501)

Reservedeler

(FP02-05501)

• Pakning for innfelt montering (1 del, 02-155-1081-1, 100-330-851-10)

• Vingemutter (4 stk., M4 SUS304, 000-863-331)

• Skive (4 stk., M4 SUS304, 000-864-126)

• Fjærskive (4 stk., M4 SUS304, 000-864-256)

• Gjengestenger (4 stk., M4x50 SUS304, 000-147-539)

• Selvgjengende skrue (4 stk., 5x25 SUS304, 000-802-082)

• MJ-kabelhette (1 del, 02-154-1221-0, 100-329-440)

Sikring (2 stk., FGBO-A 125V 2A, 000-155-849-10)

Monteringsguide C22-00502 000-158-577 1 For innfelt montering

Brukerveiledning MLG-23740 000-156-373 1

Brukerhåndbok OME-23740 000-156-346 1

Ekstrautstyr for FCV-620/585


Omformerkabel 02S4147 000-141-082 1

For vanntemperatur- og

hastighets-/temperatursensorer

Vanntemperatur- og

hastighetssensor

ST-02MSB 000-137-986

ST-02MSB 000-137-987

T-02MTB 000-040-026

1 Skroggjennomføringstype

Akterspeilmontering

m/8 m kabel

Vanntemperatur

T-02MTB 000-040-027

T-02MTB 000-040-040 Skroggjennomføringsmontering

1


m/8 m kabel

Sett S for indre skrog 22S0191 000-802-598 1

Fordelingsboks* MB-1100 - 1

For tilkobling

til 1 kW-svinger

Svinger

50B-6 000-015-042 10 m, 1 kW

50B-6B 000-015-043 15 m, 1 kW

1

200B-5S 000-015-029 10 m, 1 kW

50/200-1T 000-015-170 10 m, 1 kW

For FCV-

585

*: Under utvikling

viii

NNAV1 ZOOM LF DUAL

HF ZOOM

1. BRUK

1.1 Beskrivelse av kontroller

MENU/ESC

1

2

0

ENTER

RANGE

MARK

FUNC

4 6

2 AUTO 8

GAIN

10

3

4

5

6

7

FCV - 620

MODE

BRILL

AV2

8

9

Skjermenhet for FCV-620

Merk: FCV-620 og FCV-585 har de samme funksjonene. For enkelthets skyld brukes "FCV-620"

i denne håndboken.

Nr. Kontroll Funksjon

1 MENU/ESC

• Åpner/lukker menyen.

• Avbryter gjeldende handling.

2



(TrackPad)

• Flytter markøren på menyen.

• Justerer innstillinger.

• Flytter VRM (merke for variabelt intervall) ved å bruke eller (ikke i NAVmodus).

3 ENTER Lagrer innstillinger.

4 RANGE Åpner innstillingsvinduet for visningsintervall.

5 MARK

Registrerer posisjonen til et viktig ekko som waypoint. (Sender bredde- og

lengdegradposisjon til en plotter.)

6 FUNC Åpner brukerdefinert vindu.

7 GAIN

• Trykk: Åpner vinduet for automatisk innstilling av forsterkning.

• Rotering: Justerer forsterkning manuelt (når automatisk justering av forsterkning

er deaktivert).

8 MODE Velger visningsmodus.

9 /BRILL

• Slår utstyret på/av.

• Åpner innstillingsvinduet for kontrast/lysstyrke.

Fjerning av beskyttelsesdekselet

Plasser fingrene under dekselet, trekk det frem

og løft.

Flytting av skjermenheten

Slik beskytter du kontaktene mot støv:

- Dekk til svingerens kabelkontakt med MJkabelhetten

(følger med).

- Dekk til de to kontaktene på skjermenheten

med hettene som følger med.

- Dekk til strømkabelkontakten med hetten som

følger med.

1

1. BRUK

1.2 Slå utstyret på/av

1. Trykk på /BRILL for å slå på utstyret.

Du hører en pipelyd, og utstyret viser oppstartsbildet

mens det kontrollerer at ROM og

RAM fungerer som det skal. Når utstyrskontrollen

er ferdig, vises det sist brukte skjermbildet.

Oppstartsbilde

2. Når du skal slå av utstyret, trykker du på /

BRILL i mer enn tre sekunder.

Tid som gjenstår før strømmen slås av, telles

ned på skjermen.

Merk 1: Hvis "ROM/RAM feil" vises, kan du

prøve å trykke på en hvilken som helst tast unntatt

/BRILL for å gå videre. Det er imidlertid

ikke sikkert at utstyret fungerer som det skal.

Kontakt forhandleren.

Merk 2: Første gang du slår på strømmen (eller

når du slår på strømmen etter nullstilling av minnet),

vises installeringsmenyen. Se

illustrasjonen nedenfor.

Når dette skjer, trykker du på MENU/ESC to

ganger for å lukke menyen.

Installation

Språk : Norsk

Dybde Enhet

English

Temp Enhet

Francais ,

Farts Enhet

Espanol ∼

Vind Enhet

Deutsch

Distanse Enhet

Italiano

Demonstrere

Portugues

/ : Velg Dansk

[ENTER] : Trykk

[MENU] : Tilbake

Svenska

Norsk

Suomi

1.3 Justere skjermens

kontrast og lysstyrke

1. Trykk raskt på /BRILL for å vise vinduet

for justering av kontrast/lysstyrke.

Kontrast/Lysstyrke

Lav Høy

Kontrast 5

Lysstyrke 9

/ : Velg

[ENTER] : Innstill

[MENU] : Kanseller

Vindu for kontrast/lysstyrke

2. Trykk på /BRILL for å justere lysstyrken.

Kontinuerlig trykking endrer lysstyrken kontinuerlig

(0→1→...→9→8→...→0→ 1→...).

"0" er det mørkeste nivået, "9" er det lyseste.

Etter at du har valgt "Lysstyrke" med eller

, kan du også bruke eller for å justere

lysstyrken.

3. Etter at du har valgt "Kontrast" med eller

, justerer du kontrasten ved å bruke

eller . "0" er det laveste nivået, og "9" er det

høyeste.

4. Trykk på ENTER for å lagre innstillingen og

lukke vinduet.

Merk: Når strømmen slås på igjen etter at utstyret

er slått av med minimal lysstyrke, vil denne

innstillingen tre i kraft etter oppstart. (Oppstartsbildet

vises med maksimal lysstyrke.) Juster lysstyrken

om nødvendig.

1.4 Velge visningsmodus

Roter MODE-knappen for å velge visningsmodus.

Skjermbildet du velger, vil snart vises.

Dobbelfrekvensmodus

Lav frekvens

Høyfrekvens

enkeltfrekvensmodus

enkeltfrekvensmodus

(50 kHz)

(200 kHz)

Lavfrekvens-zoom-modus

ZOOM

NAV1

LF DUAL

HF ZOOM NAV2

M OD E

MODE-knapp

Høyfrekvens-zoom-modus

Navigeringsmodus 1 Navigeringsmodus 2

Installeringsmeny

2

1. BRUK

Enkeltfrekvensvisning

Lavfrekvens (50 kHz)

Ekkoloddet bruker ultrasoniske signaler for å

kartlegge bunnforholdene. Jo lavere frekvensen

på signalet er, desto bredere er søkeområdet.

Derfor er frekvensen på 50 kHz nyttig ved generell

kartlegging og vurdering av bunnforholdene.

Høyfrekvens (200 kHz)

Jo høyere frekvensen på det ultrasoniske signalet

er, desto bedre blir oppløsningen. Derfor er

frekvensen på 200 kHz ideell ved detaljert vurdering

av fiskestimer.

G:AF R:A 50/200 1/1

0 0.0 0

50 kHz 200 kHz

bilde bilde

47.2

20

40

60

m

80

20

40

60

80

Dobbelfrekvensvisning

50 kHz

Frekvens

Synlig

intervall

Strålebredde

Oppløsning

Bunnhale

Frekvens og dekningsområde

Minuttmarkør

(hvert felt

tilsvarer

30 sek.)

Bunn låst-visning

Bunn låst-visningen gir et normalt bilde av høyre

halvdel av skjermen og et 10–30 fot (standard:

15 fot) bredt lag som er i kontakt med bunnen,

forstørres til venstre halvdel av skjermen.

Denne modusen er nyttig for å oppdage bunnfisk.

Navigeringsskjermbilde

Fargestrek

Dybde

Enkeltfrekvensvisning

Dobbelfrekvensvisning

200 kHz

Bildehastighet

Svingerfrekvens

Forsterkning Område

G:AF R:A 50k 1/1

0.0 0

15.5 kt Overføringslinje

82.6

Alarmikon

20

Fiskestim

Avstandsskala

49.6

Bunn

50 kHz-bildet vises til venstre, og 200 kHz-bildet

til høyre. Denne visningen er nyttig for sammenligning

av samme bilde med to ulike frekvenser.

m

40

60

80

50 kHz Bred Lav Dyp Lang

200 kHz Smal Høy Grunn Kort

Zoom-visning (50/200 kHz)

Zoom-modus forstørrer et valgt område av

enkeltfrekvensbildet. Tre moduser er tilgjengelige:

Bunn låst, bunn zoom og markør zoom.

Standardmodus er bunn låst. Se side 16 for

endring av modus.

G:AF R:A

5

Forstørret

fisk

21.7

m

4

3

2

1

0

B/L-LF



1/1

0

Fiskestim

10

20

30

40

Bunn

låst-visning

Zoom-markør

Denne delen

er zoomet.

Enkelfrekvensvisning

Bunnen vises

som flat

Bunn låst-visning

Merk 1: Gå til Område-menyen (se side 20) for

å justere området til zoom-visningen.

Merk 2: Gå til Skjerm-menyen (se side 18) for å

aktivere eller deaktivere Zoom markor.

3

1. BRUK

Bunn-zoom-visning

Denne modusen forstørrer bunnen og bunnfisk

i venstre halvdel av vinduet. Denne modusen er

nyttig for å fastsette bunnkontur. Når bunndybden

øker, byttes visningen automatisk for å

beholde bunnekkoet i den nederste delen av

skjermen.

G:AF R:A

27

Bunn

28

29

30

B/Z-LF 1/1

0

10

20


Zoom

markor

To skjermbilder for navigeringsdata er tilgjengelige,

Nav Data 1 og Nav Data 2, og du kan velge

hvilket du vil bruke i Skjerm-menyen. Standardinnstillingene

er som følger.

Nav Data 1: Todelt skjermbilde (FART (STW),

VIND)

Nav Data 2: Firedelt skjermbilde (DYBDE,

TEMPERATUR, TRIPP METER,

ODOMETER)

Du kan vise mellom to og fire elementer i et

skjermbilde for navigeringsdata og velge elementene

og rekkefølgen de skal vises i. Du finner

mer informasjon i avsnitt 1.19.

FART(STW)



1/1

0

29.8

31

m

32

30

40

Byttet med

dybde


20


Markør-zoom-visning

Denne modusen forstørrer et valgt område av

det normale bildet til full vertikal størrelse av

skjermen i venstre halvdel. Du kan spesifisere

delen som skal forstørres ved å bruke VRM

(Variable Range Marker), som du kan bytte til

med eller . Området mellom VRM og

zoom-markøren forstørres. Denne modusen er

nyttig for å fastsette fiskestørrelsen på middels

dypt vann.

G:AF R:A

Forstørret

fiskestim

25.0

17

18

19

20

21

m

22

M/Z-LF

Fiskestim

17.0

1/1

0

10

20

30

40


Merke for

variabelt intervall

Denne delen

er zoomet

Zoom markor


VIND

Eksempler på skjermbilder for navigeringsdata

(standardinnstilling)

40

60

80

Skjermbilde Nav Data 1

DYBDE

TEMP

TRIPP METER

ODOMETER

True



1/1

0

20

40

60

80

Skjermbilde Nav Data 2


Skjermbilder for navigeringsdata

Skjermbildene for navigeringsdata vises til venstre

på skjermen. Andre data enn dybde krever

tilhørende sensor.

4

1. BRUK

1.5 Velge område

Grunnleggende område kan velges i Automodus

eller Manuell modus.

1. Trykk på RANGE for å åpne vinduet for

områdeinnstilling.

Vindu for områdeinnstilling

2. Bruk eller for å velge Auto eller Manuell.

Auto: Området endres automatisk for å vise

bunnekkoet på skjermen. Funksjonene for

endring av område kan ikke brukes i Automodus.

"R:A" vises øverst til venstre på

skjermen.

Manuell: Området kan velges fra åtte alternativer.

"R:M" vises øverst til venstre på

skjermen.

Hvis du velger Auto, gå til trinn 4. Hvis du vil

bruke Manuell, gå til neste trinn.

3. I manuell modus bruker du eller til å

velge område.

Standardområder

Enhet

Område

Auto Manuell

15 ft

30 ft

60 ft

120 ft

200 ft

400 ft

600 ft

1000 ft

/ : Velg



*: Japansk enhet for dybdemåling.

Merk: Grunnleggende områder kan forhåndsinnstilles

etter ønske. Du finner mer informasjon

på side 20.

4. Trykk på ENTER.

Grunnleggende område

Disse er

tilgjengelige

i manuell modus.

1 2 3 4 5 6 7 8

m 5 10 20 40 80 150 200 300

ft 15 30 60 120 200 400 600 1000

fa 3 5 10 20 40 80 100 150

pb 3 5 10 20 50 100 150 200

HR* 4 8 15 30 50 100 150 200

Merk: Områdemodusindikasjonen, som vises

øverst til venstre, kan aktiveres og deaktiveres

med Kursinfo på Skjerm-menyen. Du finner mer

informasjon på side 18.

1.6 Justere forsterkning

Forsterkningen kan justeres automatisk (Fisking

eller Cruising) eller manuelt.

Fisking og Cruising

Forsterkningen (eller mottakerfølsomheten) justeres

automatisk for Fisking- og Cruisingmodus,

slik at bunnen vises som rødbrun. Med

forsterkningsforskyvningen kan du overstyre

automatisk justering av forsterkning.

1. Trykk på GAIN for å åpne innstillingsvinduet

for Gain Auto.

Gain Auto

Lav

Fisking

Cruising

Av

Offset 0

/ : Velg



Høy

Innstillingsvindu for Gain Auto

2. Trykk på GAIN igjen for å velge Fisking eller

Cruising.

Du kan også bruke eller for å velge

modus.

Fisking: Denne modusen viser klart svakere

ekkoer og brukes til å søke etter fiskestimer.

"G:AF" vises øverst til venstre på skjermen.

Cruising: Denne modusen viser klart sterkere

ekkoer (for eksempel bunnekkoer),

begrenser svakere ekkoer og brukes til

generell cruising.

"G:AC" vises øverst til venstre på skjermen.

Av: For manuell justering

Fortsett hvis du vil justere forsterkningsforskyvningen.

Hvis ikke, går du til trinn 4.

3. Hvis nødvendig, kan du justere forsterkningsforskyvningen

med eller (innstillingsområde:

-5 til +5).

Med senker du forsterkningen, med

øker du den.


5

1. BRUK

Manuell forsterkningsjustering

GAIN-knappen justerer mottakerfølsomheten.

Generelt brukes en høyere forsterkningsinnstilling

for dypere vann og en lavere innstilling for

grunnere vann.

FORSIKTIG

Bruk riktig forsterkningsinnstilling.

G:AF R:A

50k 1/1

0

VRM

Dybde til VRM

37.9

20

40

Feil forsterkning kan gi uriktig

dybdeangivelse og forårsake farlige

situasjoner.

49.6

m

60

80

Slik måler du dybde med VRM

For høy

forsterkning

Riktig

forsterkning

Eksempler på riktig og uriktig forsterkning

1. Trykk på GAIN for å åpne innstillingsvinduet

for Gain Auto.

2. Trykk på GAIN igjen for å velge Av.

"G:M" vises øverst til venstre på skjermen.


4. Roter GAIN-knappen for å justere forsterkningen.

Innstillingsområdet er 0,0 til 10,0.

Juster slik at litt støy vises på skjermen.

Innstillingsforsterkningen vises øverst på

skjermen som G (Gain) + XX (innstillingsverdi).

1.7 Måle dybde

For lav

forsterkning

VRM (Variable Range Marker) måler dybden til

fiskestimer og lignende.

1. Bruk eller til å plassere VRM på

objektet for å måle dybden.

2. Les VRM-dybden rett over VRM.

1.8 Menybetjeningsprosedyre

FCV-620/585 har fem menyer: Ekkolodd,

Skjerm, Alarm, Data og System. Nedenfor

finner du den grunnleggende menybetjeningsprosedyren.

1. Trykk på MENU/ESC for å åpne menyen.

Markør

(gul)

Ekkolodd

Skjerm

Alarm

Data

System



Meny

Valgt meny

Ekkolodd

Billed hast : 1/1

Zoom Modus : Bunn Låst

Flytt : 0ft

Bunnområde

Interferens : Auto

Farge slett : 0%

Clutter : 0%

Hvitlinje : 0%

Hvitmarkor

Dybde Gain : Medium

Glatting : På

TX Effekt : Auto

TX intervall : 10

/ / / : Velg



Meny

2. Bruk eller for å velge ønsket meny eller

undermeny.

Pilen (gul) viser gjeldende utvalg.

Elementene i vinduet til høyre endrer seg

med valgt meny.


Markøren bytter til høyre vindu. Du kan også

bruke til å flytte markøren.

6

1. BRUK

4. Bruk eller for å velge ønsket menyelement,

og trykk deretter på ENTER.

Valgt innstillingsboks eller -vindu vises.

Flytt

Av

På

Dybde

Liten

Medium

Stor





Innstillingsboks

Innstillingsvindu

5. Bruk eller for å velge et alternativ.

6. Trykk på ENTER for å lagre innstillingen.

Innstillingsboksen eller -vinduet forsvinner.

Trykk på MENU/ESC i stedet for ENTER for

å avslutte uten å endre.

7. Trykk på MENU/ESC for å velge en annen

meny.

Markøren bytter til menyvinduet. Du kan

også bruke til å flytte markøren.

8. Trykk på MENU/ESC for å lukke menyen.

1.9 Flytte område

Det grunnleggende området kan flyttes opp

eller ned i manuell modus som følger:

Vinduet kan

flyttes opp og

ned for å velge

startdybden.

Innstillingsvindu for flytting

4. Bruk eller for å velge ønsket flyttingsgrad,


5. Trykk på MENU/ESC to ganger for å lukke

vinduet.

Merk: Du kan miste ekkoet hvis graden av

flytting er større enn faktisk dybde.

1.10 Velge bildehastighet

Bildehastigheten bestemmer hvor raskt de vertikale

skanningslinjene går over skjermen. Når

du velger en bildehastighet, må du huske på at

en rask bildehastighet vil forstørre fiskestimen

horisontalt på skjermen, mens en lav bildehastighet

vil forminske den. Høy hastighet er nyttig

hvis du vil se den ujevne bunnen i detalj. Lav

hastighet er nyttig hvis du vil se den jevne bunnen.

Skjerm

Rask

Sakte

Flytt-konsept for område og visning

Merk: Denne funksjonen kan ikke brukes i Automodus.


2. Bruk eller for å velge Ekkolodd, og

trykk deretter på ENTER.

3. Bruk eller for å velge Flytt, og trykk deretter

på ENTER.

Bilde og bildehastighet




7

1. BRUK

Ekkolodd



Flytt : 0ft

Bunnområde



Clutter : 0%


Hvitmarkor





/ / / : Velg



Ekkoloddmeny

3. Bruk eller for å velge Billed hast, og

trykk på ENTER.

Billed hast

4/1

2/1

1/1

1/2

1/4

1/8

1/16

Stop

/ : Velg



Rask

Sakte

Innstillingsvindu for bildehastighet

4. Bruk eller for å velge ønsket bildehastighet,


1/16 er den laveste hastigheten, og 4/1 er

den høyeste. 1/16 betyr at det produseres én

skanningslinje for hver 16. overføring. Gjeldende

bildehastighet vises øverst til høyre

på skjermen.

FORSIKTIG

Bildet oppdateres ikke når

bildehastigheten blir stoppet.

Manøvrering av fartøyet i dette tilfellet

kan forårsake farlige situasjoner.


vinduet.

1.11 Begrense interferens

Interferens fra annet akustisk utstyr som finnes

i nærheten eller annet elektronisk utstyr på fartøyet,

kan komme til syne på skjermen som vist

i figuren nedenfor. Følg prosedyren nedenfor for

å begrense interferens.

Interferens fra

annet ekkolodd

Interferens




3. Bruk eller for å velge Interferens, og


Interferens

Av

Lav

Medium

Høy

Auto

/ : Velg



Elektrisk interferens

Innstillingsvindu for interferens

4. Bruk eller for å velge ønsket grad av

begrensning, og trykk deretter på ENTER.

Av: Slå av avvisning av interferens.

Lav, Medium, Høy: Høy gir høyeste grad av

begrensning, og Lav gir laveste.

Auto: Interferens begrenses automatisk.

Merk: Slå av funksjonen for avvisning av interferens

når det ikke er noen interferens, så du

ikke mister ekkoer fra småfisk.


vinduet.

8

1. BRUK

1.12 Begrense lavstøy

Lavintensitets-"flekker" kan vises på mesteparten

av skjermen. Dette skyldes hovedsakelig

sedimenter i vannet eller støy. Dette kan

begrenses ved å justere refleksjoner (Clutter)

på menyen.

1.13 Slette svake ekko

Sedimenter i vannet eller refleksjoner fra plankton

kan vises på skjermen med lavintensitetstoner.

Svake

ekko

Visning av refleksjoner

Merk: Du kan ikke justere refleksjoner når Gain

Auto er aktivert.




3. Bruk eller for å velge Clutter, og trykk

deretter på ENTER.

Clutter

Visning av svake ekko

Disse svake ekkoene kan slettes ved hjelp av

"Farge slett". Denne funksjonen sletter svakere

ekko sekvensielt for å kun vise sterke ekko og

gjøre bildet klarere.




3. Bruk eller for å velge Farge slett, og


Farge slett



Innstillingsvindu for refleksjoner

4. Bruk eller for å velge ønsket grad av

begrensning, og trykk deretter på ENTER.

Innstillingsområdet er 0 til 100 % i intervaller

på ti. Jo større innstillingsverdi, desto større

grad av begrensning.


vinduet.



Innstillingsvindu for sletting av farger

4. Bruk eller for å velge fargen som skal

slettes, og trykk deretter på ENTER. Innstillingsområdet

er 0 til 50 % i intervaller på fem.

Jo større innstillingsverdi, desto større grad

av sletting.


vinduet.

9

1. BRUK

1.14 A-Scope-visning

Denne visningen viser ekko for hver overføring

med amplitude og tone som er proporsjonal

med intensiteten, til høyre på skjermen. Den er

nyttig for vurdering av typen fiskestim og bunnforholdene.

Merk: I dobbelfrekvensvisningen er A-Scopevisning

bare tilgjengelig med høyfrekvensvisning.


2. Bruk eller for å velge Skjerm, og trykk


3. Bruk eller for å velge A-Scope, og trykk


Av

Norma

Maks.

Innstillingsboks for A-Scope

4. Bruk eller for å velge ønsket presentasjonstype

for A-Scope, og trykk deretter på

ENTER.

Normal: Skjermen viser ekko for hver overføring

med amplitude og tone som er proporsjonal

med intensiteten.

Maks.: "Normal" A-Scope-visning pluss

maks.hold-amplitudebilde i fem sekunder.


vinduet.

G:AF R:A

50k

0

20

40

Kraftig ekko

(bunn)

60

59.8m

0.0


80



1/1

A-scope-visning

A-scope-visning

Svakt ekko

(liten fiskestim

eller støy)

Fiskestim

Fortidsamplitudebilder

vises med punkter

med maks.-modus.

Merk: Velg Av i trinn 4, og trykk deretter på

ENTER for å slå av A-Scope-visningen.

1.15 Fiskeinformasjon

Du kan slå av og på fiskesymbolet (Fisk 1 eller

Fisk 2). Du kan også vise eller skjule fiskenivået

og dybdeverdien. Du finner flere opplysninger

om fiskesymbolene i informasjonen som følger

prosedyrene i dette avsnittet.

Merk: Fiskenivået som dette ekkoloddet angir,

er ment som en referanse, og er ikke en nøyaktig

angivelse av fiskelengde.

Fiskesymboler




Meny

Ekkolodd

Skjerm

Alarm

Data

System



Skjerm

A-Scope : Av

Dybde : Liten

Zoom Markor : Av

Temp Graf : Av

Vindustørrel

Batteri : Av

Fargestrek : På

Palett : Hvit

Farger : 64

Kursinfo : På

Nav Data 1 :

Nav Data 2 :

Fisk Nivå : Av

Fisksymbol : Av

/ / / : Velg



Skjerm-menyen

3. Bruk eller for å velge Fisksymbol, og


Av

Fisk 1

Fisk 2

Innstillingsboks for fiskesymboler

4. Bruk eller for å velge Fisk 1 eller Fisk

2, og trykk deretter på ENTER.

Fiskesymbolnivået avhenger av fiskestørrelsen.

Symbolstørrelse, Fisk 1 Fisk 2

nivå

Stort fiskesymbol

(50 til 99), [20 til 99]

Lite fiskesymbol

(10 til 49), [4 til 19]

( ): Nivåintervall for meter

[ ]: Nivåintervall for fot

10

1. BRUK

Merk: For å skjule fiskesymbolet velger du Av i

trinn 4 og trykker på ENTER.


vinduet.

Fiskenivå



på ENTER.

3. Bruk eller for å velge Fisk Nivå, og trykk

på ENTER.

Innstillingsboks for fiskenivå

4. Bruk eller for å velge Nivå eller Dybde,

og trykk på ENTER.

15

Fisk 1

(lite

fiskesymbol)

Av

Nivå

Dybde

Nivå eller dybde vises i rødt.

60 15

Fisk 1

(stort

fiskesymbol)

Fisk 2

(lite

fiskesymbol)

Fiskesymboler for nivå og dybde

Merk: Hvis du velger Av på Fisksymbolermenyen,

vises bare nivå eller dybde.


vinduet.

Bruk av fiskenivå

Returekkoer i sentrum av svingeren brukes til

beregning av fiskenivå. Fisk for nivåberegning

hentes fra 200 kHz-strålen, og nivået beregnes

ut fra styrken i 50 kHz-strålen. I eksempelet

nedenfor brukes bare fisken i sentrum av figuren

til nivåberegningen.

Bruk

50 kHz

200 kHz

60

Fisk 2

(stort

fiskesymbol)

Viktige hensyn i forbindelse med fiskeinformasjon

• Svingere med nivåberegning er 520-5PSD,

520-5MSD, 525-5PWD, 525ST-MSD og

525ST-PWD. Med den nominelle 1 kWsvingeren

er fiskenivået nesten det dobbelte

av den nominelle 600 W-svingeren.

Kompensasjonen er nødvendig ved bruk av

1 kW-svingeren. Se avsnitt 2.5.

• Ekkointensitet avhenger av fiskearten. Ved

avvik i fiskenivået mellom indikert verdi og

fisken som ble fanget, kan du kompensere

for dette på Kalib.-menyen (se avsnitt 2.5).

• Når Fisksymbol eller Fisk Nivå er aktivert,

sendes henholdsvis 50 kHz- og 200 kHzstråler

selv om det brukes enkeltfrekvensmodus.

• For å unngå feil bør søkeområdet være 2 til

100 meter fra overflaten.

• Med svingeren for indre skrog avviker

signaldempingen mellom 50 kHz og 200

kHz. Derfor blir en fisk kanskje ikke oppdaget,

eller det indikerte fiskenivået kan være

lavere enn det faktiske nivået.

• I en fiskestim vil ekkoene overlappe hverandre,

slik at feilmarginen blir større.

1.16 Alarmer

For FCV-620/585 er det seks forhold som

genererer både hørbare og synlige alarmer:

Bunnalarm, normal fiskealarm, bunn låstfiskealarm,

vanntemperaturalarm, fartsalarm og

ankomstalarm. (Vanntemperatur-, farts- og

ankomstalarmer krever separate sensorer.)

Trykk på en tast for å dempe den akustiske

alarmen.

Bunnalarm: Bunnalarmen varsler deg når bunnen,

som vises som et rødt eller rødbrunt ekko,

befinner seg innenfor det angitte alarmområdet.

Hvis du vil aktivere bunnalarmen, må dybden

vises.

Fiskealarm (normal): Fiskealarm (normal)

forteller deg når et ekko innen en viss styrke

(kan velges) befinner seg innenfor det angitte

alarmområdet.

Se side 13 for innstilling av alarmnivå.

Fiskealarm (bunn låst): Fiskealarm (bunn låst)

utløses når fisk befinner seg innen en bestemt

avstand fra bunnen. Merk at bunn låstvisningen

må være aktivert for å bruke denne

alarmen.

11

1. BRUK

Vanntemperaturalarm: Vanntemperaturalarmen

varsler deg når vanntemperaturen er

innenfor (innside-alarm) det angitte alarmområdet

eller under/over (utside-alarm) det angitte

området.

Fartsalarm: Fartsalarmen varsler deg når farten

er innenfor (innside-alarm) eller under/over

(utside-alarm) den angitte farten.

Ankomstalarm: Innside-ankomstalarmen varsler

deg når du nærmer deg destinasjons-waypointet

ut fra fastsatt avstand. Alternativt varsler

utside-ankomstalarmen deg når du beveger

deg bort fra det angitte området fra en bestemt

posisjon.

4. Bruk eller for å velge alarmtype:

Av: Alarm av

På: Alarm på

Innside: Alarm generert når fart, vanntemperatur

eller ankomstavstand er innenfor

angitt område.

Utside: Alarm generert når fart, vanntemperatur

eller ankomstavstand er utenfor angitt

område.


Hvis du vil bruke ankomstalarm, gå til trinn 8.

6. Bruk for å velge Fra, og trykk deretter på

ENTER.

Fra

Aktivere en alarm


2. Bruk eller for å velge Alarm, og trykk


Alarm

Bunn : Av

Fra : 0ft

Spenn : 10ft

Fisk (Normal) : Av

Fra : 0ft

Spenn : 10ft

Fisk (B/L) : Av

(Only at B/L mode)

Fra : 0.0ft

Spenn : 1.0ft

Fisk Nivå : Medium

Temp : Av

Fra : 65.0°F

Spenn : 1.0°F

Fart : Av

Fra : 0.0kt

/ / / : Velg



Alarmmeny

3. Bruk eller for å velge ønsket alarm, og


Av

På

Fisk- og

bunnalarm





Alarmalternativer

Menyplasseringsindikator

Av

Innside

Utside

Temp.-, farts- og

ankomstalarm



Innstillingsvindu for dybde

(20.0∼110.0°F)

(0∼2500ft)

(0.0∼99.0kt)

Temp Fart

Innstillingsboks for temperatur og fart

7. Bruk eller for å angi riktig startdybde,

temperatur eller fart og trykk på ENTER. For

Bunn og Fisk (normal) er startdybden området

fra svingeren, og for Fisk (B/L) området

fra bunnen.

Alarmintervallmarkør

• Bunnalarm, fiskealarm (normal): Høyre

• Fiskealarm (B/L): I midten

* Alarmikon

(Ikonet viser

hvilken alarm

som er utløst.)

Alarmintervall

Alarmikon*

Startpunkt

: Bunnalarm

: Fiskealarm (normal)

: Fiskealarm (B/L)

: Temperaturalarm (°F)

: Fartsalarm

: Ankomstalarm

Slik virker alarmen

12

1. BRUK

8. Bruk for å velge Spenn (eller Radius for

Ankomst), og trykk deretter på ENTER.

9. Bruk eller for å angi riktige områder for

dybde, temperatur, fart eller avstand.

Bruk for å forkorte alarmintervallmarkøren,

og for å forlenge den.

10.Trykk på ENTER for å fullføre bunn-, temperatur-,

farts- eller ankomstalarmen, og gå

deretter til trinn 13. For fiskealarmen trykker

du på ENTER og går til trinn 11.

11.Bruk for å velge Fisk Nivå, og trykk deretter

på ENTER.

Svak

Medium

Sterk

Innstillingsboks for fiskenivå

12.Bruk eller for å velge ekkostyrkenivået

som skal utløse en fiskealarm, og trykk på

ENTER.

Svak: Lyseblå eller sterkere ekkoer

Medium: Gule eller sterkere ekkoer

Sterk: Røde og rødbrune ekkoer

13.Trykk på MENU/ESC to ganger for å lukke

vinduet.

Merk 1: For å deaktivere en alarm velger du Av

i trinn 4 i prosedyren ovenfor.

Merk 2: De hørbare og synlige alarmene utløses

i forhold til siste utløste alarm når flere alarmer

er aktive.

1.17 FUNC-tasten

FUNC-tasten sørger for øyeblikkelig visning av

et vindu med brukerdefinerte alternativer valgt

med FUNC-tasten på Tast-menyen. Ni elementer

er tilgjengelige: Billed hast (standard), Flytt,

Interferens, Clutter, Farge slett, Hvitlinje, Hvitmarkor,

WPT Liste og Bunnområde. Du finner

mer informasjon om registrering i avsnitt 2.2.

Bruk FUNC-tasten som følger.

1. Trykk på FUNC for å åpne innstillingsvinduet

som er registrert, for eksempel innstillingsvinduet

for bildehastighet.

2. Bruk FUNC-tasten, eller for å justere

innstillingen, og trykk på ENTER.

1.18 Waypoints

Waypoints kan brukes til å:

• Registrere posisjonen til et viktig ekko som

waypoint. 20 punkter kan registreres.

• Sende en waypoint-posisjon til en plotter

for å merke posisjonen på skjermen.

• Finne avstand, peiling og reisetid til en plassering

(waypoint).

Merk: Krever bredde- og lengdegradsposisjon

fra en navigator.

1.18.1 Registrering av waypoint

Registrering av waypoint på skjermen

1. Trykk på MARK.

Markøren vises sammen med instruksjoner

for registrering av waypoint. Gå til trinn 3 hvis

du vil registrere et waypoint til fartøyets posisjon.

Dybde og temperatur for markørposisjon

45.0m 50.0°F

/ / / : Flytt Markør

[ENTER] / [MARK] : Innstil

[MENU]

: Kanseller

49.6m

Markør

Markør

20

40

60

80

Merk: Hvis ingen posisjonsdata finnes, vises

meldingen "Ingen posisjonsdata". Kontroller

navigatoren.

2. Trykk på TrackPad for å plassere markøren

på ønsket sted.

Bildehastigheten stoppes til trinn 3 er fullført,

og instruksjonsvinduet integreres i navigeringsskjermbildet.

0

13

1. BRUK

3. Trykk på MARK eller ENTER for å registrere

posisjonen angitt i trinn 2.

En rød vertikal linje vises på angitt posisjon i

trinn 2. Hvert waypoint får navn automatisk

med neste sekvensielle waypoint-nummer.

Hvis du vil endre waypoint-navnet, går du til

trinn 4. Hvis ikke, går du til trinn 6.

Nytt Waypoint

Navn : 01

Bredde : 34°22.796'N

Lengde : 136°07.264'E

Slett

/ : Velg



Innstillingsvindu for waypoint

Merk 1: Når TLL eller FURUNO-TLL er valgt

ved TLL Output på NMEA-menyen til systemmenyen,

sendes bredde- og lengdegradsposisjonen

ved markørposisjonen til navigatoren.

Merk 2: Hvis du prøver å registrere et 21. waypoint,

vises meldingen "Allerede reg. 20 Waypoints.

Ingen flere waypoints kan registreres.". I

dette tilfellet må du slette et uønsket waypoint

for å kunne registrere et nytt. Se avsnitt 1.18.3

for flere opplysninger.

4. Trykk på ENTER for å åpne boksen for å

angi waypoint-navn.

Data

Gå Til WPT : Av

WPT Liste

Nav Visning1 : Av

Nav Visning2 : Av

Peiling : Sann

Vindhast/ret : Sann

Tripp Kilde : Egen

Temp Kilde : Egen

Farts Kilde : Egen

Tripp Reset

Odo Reset

/ / / : Velg



Datameny

3. Bruk eller for å velge WPT Liste, og


WPT Liste

01





01



Boksen for å angi waypoint-navn

5. Angi waypoint-navn (maks. 8 tegn).

a) Bruk eller for å velge tegn. Når du

trykker på , er tegnrekkefølgen 0 → 1

→ ... → 9 → - → A → ... → 9 → - → A →

... Når du trykker på , er tegnrekkefølgen

omvendt.

b) Bruk for å flytte markøren.

c) Gjenta trinn a) og b) for å angi ønsket

navn, og trykk på ENTER.

6. Trykk på MENU/ESC for å lukke vinduet.

Registrering av waypoint via L/L


2. Bruk eller for å velge Data, og trykk


WPT Liste-vindu

4. Bruk eller for å velge et tomt waypoint,


Innstillingsvinduet for waypoint vises.

Bredde og Lengde viser gjeldende posisjon.

5. Bruk eller for å velge ønsket element,


Innstillingsboksen for tegnvalg vises.



34°22.796'N



For L/L

/ : Velg





02

For waypoint-navn

6. Angi bredde- og lengdegrad på samme måte

som du anga waypoint-navnet.

7. Trykk på MENU/ESC fire ganger for å lukke

vinduet.



14

1. BRUK

1.18.2 Redigering av et registerert

waypoint




3. Bruk eller for å velge WPT Liste, og


4. Bruk eller for å velge et waypoint som

skal redigeres, og trykk deretter på ENTER.

Vinduet for endring av waypoint vises.

5. Bruk eller for å velge ønsket element,


6. Rediger bredde- og lengdegrad på samme

måte som du anga waypoint-navnet.

7. Trykk på MENU/ESC fire ganger for å lukke

vinduet.

1.18.3 Sletting av waypoint

Slik sletter du et waypoint:

1. Utfør trinn 1 til 4 i avsnitt 1.18.2.

2. Bruk for å velge Slett, og trykk deretter

på ENTER.

3. Bruk for å velge Ja, og trykk deretter på

ENTER.

4. Trykk på MENU/ESC tre ganger for å lukke

vinduet.

1.18.4 Innstilling av destinasjonswaypoint

Angi et destinasjons-waypoint for å finne

avstand, peiling og reisetid til dette punktet.

Avstand, peiling og reisetid (til waypoint) vises i

navigeringsskjermbildet. Se neste avsnitt hvis

du vil ha mer informasjon.




3. Bruk eller for å velge Gå Til WPT, og


4. Bruk eller for å velge et destinasjonswaypoint,



vinduet.

1.19 Innstilling av

navigeringsskjermbilder

Brukeren kan ordne navigeringsskjermbildene

etter eget ønske.

1.19.1 Skjermbilder for

navigeringsdata

1. Roter MODE-knappen for å velge NAV1 eller

NAV2.

/ : Vindu valg

/ : Data Valg



Innstillingsvindu for Nav Data

Merk: Innstillingsvinduet forsvinner hvis det

ikke er noen aktivitet i fem sekunder. I dette tilfellet

trykker du på TrackPad for å vise vinduet

på nytt.

2. Bruk eller for å velge ønsket datavisningsvindu.

3. Bruk eller for å velge elementet som

skal vises.

Hvilke elementer som kan vises, avhenger

av skjermdelingen.

(1)

(2)

Todelt

skjermbilde

(3)

(4)

(5)

Tredelt

skjermbilde

(6)

(7)

(8)

(9)

Firedelt

skjermbilde

Elementer som kan vises i (1)-(3): Hastighet

gjennom vann (STW)*, vindhastighet og

-retning*, destinasjons-waypointdata*,

kompass*, retning*, dybde, posisjon, kurs,

avstand og peiling, tripp meter, odometer,

vanntemperatur, lufttrykk, reisetid til

destinasjons-waypoint, XTE*, hastighet over

grunn (SOG)*.

Elementer som kan vises i (4)-(9): Dybde,

posisjon, hastighet over grunn (SOG),

hastighet gjennom vann (STW), kurs,

avstand og peiling, tripp meter, odometer,

vanntemperatur, retning, vindhastighet og

-retning, lufttrykk, reisetid til destinasjonswaypoint,

XTE.

* = Grafikkvisning


15

1. BRUK

XTE MARINA

XTE

Rng

PORT

0.20nm

27.3nm

FART(SOG)

1.19.2 Skjermdeling




3. Bruk eller for å velge Nav Data 1 eller

Nav Data 2, og trykk deretter på ENTER.

FART(STW) VIND Sann

DYBDE

WPT MARINA KOMPASS Sann

RETNING

1234ft

FART(STW)

12.3kt

TRIPP METER

1234nm

RETNING Sann**

Sann

Grafikkvisninger

POSISJON

°

2345.6789'N

°

12345.6789'E

KURS Sann**

123.4

ODOMETER

1234nm

VIND HAST. Sann*

123.4 ° 12.3kt

LUFTTRYKK

1234hPa

TID IGJEN

12H34M

Digitale visninger

SOG: Hastighet

over grunn

STW: Hastighet

gjennom vann

FART(SOG)

12.3kt

OMRÅDE/PEILING***

° °

1234nm123.4

TEMP

123.4 ° F

VIND RETN. Sann*

123.4 °

XTE0.50nm

* : Rel. eller Sann, avhengig

av menyinnstillingen.

** : Sann eller Magn.,

avhengig av menyinnstillingen.

*** : Til destinasjons-waypoint.

Merk: Når data er borte i mer enn 30 sek., vises

"- -" der dataene mangler.

Innstillingsboks for Nav Data

4. Bruk eller for å velge ønsket skjermdeling,



vinduet.

1.20 Menyelementer

Dette avsnittet beskriver menyelementer som

ikke er nevnt tidligere. For system-menyen, se

kapittel 2.

Ekkoloddmeny

Ekkolodd



Flytt : 0ft

Bunnområde



Clutter : 0%


Hvitmarkor





/ / / : Velg



Ekkoloddmeny

Zoom Modus: Velg zoom-visningen for å vise

mellom bunn låst, bunn-zoom og markør zoom

når "zoom" er valgt med MODE-knappen. Du

finner mer informasjon på side 3 og 4.

Bunnområde: Angi området der bunnekkoet

skal vises når du velger Auto-modus på

RANGE-knappen.

1. Velg Bunnområde på Ekkolodd-menyen, og


16

1. BRUK

Over Under Grense (over)

Innstillingsboks for bunnområde

2. Bruk eller for å velge ønsket grense

(Over eller Under).

3. Bruk eller for å flytte øvre eller nedre

grense, og trykk deretter på ENTER.

Hvitlinje: Viser forkanten av bunnekkoet i hvitt.

Dette er nyttig for å kunne skille mellom bunnfisk

og bunn. Innstillingsområdet er 0 til 50 % i

intervaller på fem. Jo høyere tallverdien er,

desto videre blir hvitlinjen.

Hvitmarkor: Viser valgt ekkofarge i hvitt.

1. Velg Hvitmarkor på Ekkolodd-menyen, og


Hvitmarkor

Bunnområde

Grense (under)

Fargelinje

Velg ekkofarge som

skal vises i hvitt.

vann på grunn av egenskapene til de ultrasoniske

bølgene. Dybde Gain kompenserer for

spredningsdempingen av de ultrasoniske bølgene.

Den gjør det ved å jevne ut ekkopresentasjonen

slik at fiskestimer av samme størrelse

vises med samme tetthet både i grunne og dype

farvann. Dybde Gain justeres automatisk

avhengig av dybden. Den er lav ved korte

avstander og øker når avstanden øker. Høy gir

størst grad av forsterkningsreduksjon mot

ekkoer med kort avstand. Merk at denne funksjonen

kan brukes når Manuell er valgt på

GAIN-knappen.

Glatting: Glatter ekkopresentasjonen hvis aktivert.

Juster innstillingen når ekkoet virker "flekkete".

TX Effekt: Interferens kan vises på skjermen

når et ekkolodd med samme frekvens som ditt

er i bruk i nærheten av fartøyet ditt. I dette tilfellet

må du redusere TX-effekten og kontakte det

andre fartøyet for å be dem redusere TX-effekten.

Jo høyere tallverdi, desto høyere er TXeffekten.

Auto-innstillingen justerer TX-effekten

automatisk med dybde.

TX intervall: Endrer pulsrepetisjonsraten. Vanligvis

brukes den høyeste raten (10). I grunnere

farvann kan det komme refleksjonsekko mellom

overflaten og det faktiske bunnekkoet. I så fall

senker du pulsrepetisjonsratenivået.

Valget "S" betyr fartøyets fartsavhengige

modus, der pulsrepetisjonsraten endres automatisk

med fartøyets fart. (Krever angivelse av

skipets fart.)

Off

/ : Velg



Innstillingsvindu for Hvitmarkor

2. Bruk eller for å velge ønsket farge, og


Du kan for eksempel flytte pilen til toppen av

fargestreken for å vise bunnen i hvitt. Ekkofargen

du har valgt på fargestreken, endres

til hvitt. Denne fargen er også hvit på fargestreken.

Hvis du vil deaktivere Hvitmarkoren, velger du

Av i trinn 2.

Dybde Gain: Fiskestimer med lik størrelse

vises med ulike farger mellom på dypt og grunt

17

1. BRUK

Skjerm-menyen

Skjerm

A-Scope : Av

Dybde : Liten

Zoom Markor : Av

Temp Graf : Av

Vindustørrel

Batteri : Av

Fargestrek : På

Palett : White

Farger : 64

Kursinfo : På

Nav Data 1 :

Nav Data 2 :

Fisk Nivå : Av

Fisksymbol : Av

/ / / : Velg



Skjerm-menyen

Dybde: Velg fontstørrelse for dybdeangivelsen

(Liten, Medium eller Stor).

Zoom markor: Aktiver eller deaktiver zoommarkøren

(på enkeltfrekvensvisningen) når

bunn låst-visning, bunn-zoom-visning eller markør

zoom-visning er valgt.

Temp Graf: Aktiver eller deaktiver temperaturgrafen.

Temperaturskalaområdet er 16° (°F) i

"Smal", og 32° (°F) i "Bred". Krever vanntemperaturdata.

Temperaturskala

G:AF R:A

56

48

40

50k 1/1

0

Temperaturgraf

20

40

Vindustørrel: Juster visningsområdet til dobbelfrekvensmodus

eller zoom-modus. Merk at

denne funksjonen ikke kan brukes med enkeltfrekvens-

eller navigeringsmodus eller A-

Scope-visning.

1. Velg Vindustørrel på Skjerm-menyen og

trykk på ENTER .

G:AF R:A

49.6

0

20

40

/ : Juster



60

m

80

50/200 1/1

0.0 0

Innstillingsvindu for vindustørrelse

2. Bruk eller for å flytte skillelinjen, og


Batteri: Slå batterispenningsindikasjonen

(vises øverst til høyre på skjermen) av eller på.

Når den er på, vises den i stedet for bildehastighetsindikasjonen.

Fargestrek: Slå fargestrek på eller av.

Palett: Endre bakgrunnsfargen på skjermen i

fem farger: Hvit, blå, svart, grå og kveld.

Farger: Velg antall farger som skal brukes: 8,

16 eller 64.

Kursinfo: Slå dataområdeindikasjonen (vises

øverst på skjermen) av eller på.

G:AF R:A

20

40

60

80

50/200 1/1

Skillelinje

32

24

49.6

m

Temperaturgraf

60

80

Dataområde

18

1. BRUK

Datameny

Denne menyen definerer i hovedsak hvordan

inndata skal vises med eksternt utstyr.

Data

Gå Til WPT

WPT Liste

Nav Visning1

Nav Visning2

Peiling

Vindhast/ret

Tripp Kilde

Temp Kilde

Farts Kilde

Tripp Reset

Odo Reset

: Av

: Av

: Av

: Sann

: Sann

: Egen

: Egen

: Egen

/ / / : Velg



Temp Kilde: Velg kilde for vanntemperaturinndata:

Av, Egen (temperatursensor koblet til

FCV-620/585) eller NMEA (fartsdata fra

eksternt utstyr).

Farts Kilde: Velg kilde for fartsinndata: Av,

Egen (hastighetssensor koblet til FCV-620/585)

eller NMEA (fartsdata fra eksternt utstyr).

Tripp Reset: Velg Ja for å nullstille trippavstanden.

Du vil høre en alarm mens trippavstanden

nullstilles.

Odo Reset: Velg Ja for å nullstille odometeret.

Du vil høre en alarm mens odometeret nullstilles.

Datameny

Nav Visning 1, 2: Data for fart (SOG), fart

(STW), dybde, avstand, peiling, posisjon, vind,

retning, kurs, lufttrykk, vanntemperatur, tid

igjen, trippmeter, odometer eller XTE kan vises

øverst til venstre på skjermen. Du trenger en tilhørende

sensor for å vise andre data enn

dybde.

15.5 kt

82.6

Databoks

Peiling: Fartøyets kurs og retning kan vises i

sann eller magnetisk peiling. Magnetisk peiling

er sann peiling pluss (eller minus) jordens magnetiske

deviasjon. Krever at du angir peilingsdata.

Vindhast/ret: Velg vindhastighet og -retningsreferanse

fra Sann og Relativ. Krever vindsensor.

Relativ: Retningen (i forhold til fartøyets retning)

og vindhastigheten slik den oppfattes å

være for dem om bord, i forhold til fart og fartøyets

retning; kombinasjonen av faktisk vind

og fartøyets bevegelse.

Sann: Vindhastighet og -retning (i forhold til

fartøyets retning) målt når fartøyet ligger stille.

Tripp Kilde: Velg fartskilde for trippavstandsindikasjonen:

Av, Egen (hastighetssensor

koblet til FCV-620/585) eller NMEA (fartsdata

fra eksternt utstyr).

19

2. SYSTEMMENY

2.1 Vise undermenyen

System

System-menyen består hovedsakelig av elementer

som ikke krever at du justerer dem så

ofte når du først har angitt dem én gang.

Denne menyen har ni undermenyer. Slik viser

du undermenyene:


2. Bruk eller for å velge System.

Listen over undermenyer vises under

System.

Meny

Ekkolodd

Skjerm

Alarm

Data

System

Område

Tast

Språk

Enhet

NMEA

Kalib.

Demo

Test

Reset

System-menyen

Se kapittel 4.

Se kapittel 3.

2.2 Område-menyen

Område

Område 1 : 15ft








Zoom Område : 15ft

Bunnlåst Område : 15ft

/ / / : Velg



Område 1 - område 8: Angi område for hvert

av de åtte områdene (område som kan velges:

7 til 2500 fot). Vær oppmerksom på at

standardområdene gjenopprettes hvis dybdeenheten

endres. Derfor må du endre dybdeenheten

før du endrer de angitte områdene.

Zoom-område: Velg zoom-området for

modusene Bunn zoom og Markør zoom. Du

kan velge et område på mellom 7 og 2500 fot.

B/L-område: Velg forstørrelsesbredde for

bunn låst-visningen fra 10 til 30 fot.

2.3 Tast-menyen

Tast

FUNC Tast

Tastelyd

: Billed hast

: På

/ / / : Velg



Tast-menyen

FUNC-tasten: Registrerer elementet for øyeblikkelig

visning av et vindu med brukerdefinerte

alternativer. Ni elementer er tilgjengelige:

Billed hast (standard), Flytt, Interferens, Clutter,

Farge slett, Hvitlinje, Hvitmarkor, WPT Liste og

Bunnområde.

Tastelyd: Slå tastelyd på eller av.

2.4 Språk-menyen

Språk

Språk

: Norsk

/ / / : Velg



Språk-menyen

Språk: Systemspråket kan være engelsk,

flere europeiske språk og japansk. Hvis du vil

endre språk, velger du språket du ønsker og

trykker på ENTER.

Område-menyen

20

2. SYSTEMMENY

2.5 Enhet-menyen

Enhet

Dybde : ft

Temp : °F

Farts : kt

Vind : kt

Distanse : nm

/ / / : Velg



Enhet-menyen

Dybde: Velg enhet for dybdemåling blant m,

ft, fa, pb eller HR (japansk).

Temp: Velg enhet for temperaturmåling,

enten °C eller °F. Temperaturdata er obligatorisk.

Fart: Velg enhet for fartsmåling blant kt, km/h

eller mph. Fartsdata er obligatorisk.

Vind: Velg enhet for måling av vindhastighet

blant kt, km/h, mph eller m/s. Vindhastighetsdata

er obligatorisk.

Avstand: Velg enhet for avstandsmåling

blant nm, km eller sm.

2.6 Kalib.-menyen

Kalibrering

Draft : + 0.0 ft

Gain ADJ 200 : + 0

Gain ADJ 50 : + 0

Temp : + 0.0 °F

Farts(STW) : + 0%

Fisk Nivå : + 0

Vanntype : Salt

/ / / : Velg



Kalib.-menyen

Draft: Standard dybdevisning viser avstanden

fra svingeren. Hvis du heller vil vise

avstanden fra havoverflaten, angir du fartøyets

bunn (innstillingsområde: -15,0 til +50,0

fot).

Gain ADJ 200, Gain ADJ 50: Hvis forsterkningen

er for høy eller for lav, eller hvis forsterkningen

for de lave og høye frekvensene

synes å være ubalanserte, kan du kompensere

for dette (innstillingsområde: -20 til +20).

Temp: Hvis vanntemperaturindikasjonen er

feil, kan du rette den her ved å velge Egen

som temperaturkilde. Hvis vanntemperaturindikasjonen

for eksempel er 2° høyere enn

den virkelige vanntemperaturen, angir du -2.

Innstillingsområdet er -20,0 til +20,0 °F.

Fart (STW): Hvis fartsindikasjonen er feil,

kan du rette den her ved å velge Egen som

fartskilde. Hvis fartsindikasjonen for eksempel

er 10 % lavere enn den virkelige farten,

angir du +10. Innstillingsområdet er -50 til +50

%.

Fisk Nivå: Kompenserer for feil indikasjon av

fiskenivå. Hvis du for eksempel vil fordoble

fiskenivåindikasjonen, angir du verdien +100.

Hvis du vil halvere nivået, angir du -50 (innstillingsområde:

-80 til +100).

Vanntype: Velg vanntypen du skal bruke

FCV-620/585 i, enten Salt eller Fersk. Velg

riktig vanntype for å få nøyaktige dybdedata.

2.7 Demo-menyen

Demonstrere

Demonstrere : Av

/ / / : Velg



Demo-menyen

Demonstrere: I demonstrasjonsmodus kan

du, uten å koble til svingeren, simulere bruk

av utstyret ved hjelp av internt genererte

ekko. Alle kontroller er operative. Meldingen

DEMO vises nederst til høyre på skjermen når

du aktiverer demonstrasjonsmodus.

Av: Slå av demonstrasjonsmodus.

Demo1: Demonstrasjon for grunne farvann

Demo2: Demonstrasjon for dype farvann

21

3. VEDLIKEHOLD, FEILSØKING

3.1 Vedlikehold

Regelmessig vedlikehold er nødvendig for å

oppnå god ytelse. Hvis du kontrollerer elementene

i tabellen nedenfor hver måned, vil

det hjelpe til med å holde utstyret i orden i

mange år fremover.

Kontroller

Element

Svingerkabel

Strømkabel,

svingerkabelplugg

Jording for

skjermenhet

Strømspenning

ADVARSEL

FARE FOR ELEKTRISK STØT:

Ikke åpne utstyret.

Må ikke åpnes av andre

enn kvalifisert personell.

Handling

Kontroller at kabelen ikke er

skadet.

Kontroller at de er godt festet.

Fest om nødvendig på

nytt.

Kontroller om det er korrosjon.

Rengjør om nødvendig.

Kontroller spenningen. Hvis

spenningen er feil, må problemet

rettes.

3.2 Rengjøre skjermenheten

Støv eller smuss på kabinettet kan fjernes

med en myk, tørr klut. Gjenstridige flekker

fjernes med en fuktig klut.

Rengjør skjermen med mykt tørkepapir. Tørk

av forsiktig for å unngå riper.

Ikke bruk løsemidler, for eksempel tynningsmiddel,

aceton eller benzen til rengjøring av

enheten. Det kan føre til at maling og merking

løsner og at utstyret deformeres.

3.3 Vedlikehold av svinger

Marine dyr eller planter på svingerens overflate

kan føre til en gradvis reduksjon i følsomheten.

Kontroller om svingerens overflate er

ren hver gang fartøyet er i tørrdokk eller på

land. Fjern forsiktig alle marine dyr eller planter

med et trestykke eller med fint sandpapir.

3.4 Skifte sikringen

Sikringene (type: FGBO-A 125 V 2 A, kodenr.:

000-155-849-10) i strømkabelen beskytter

systemet mot negativ polaritet i strømtilførselen

og mot utstyrsfeil. Hvis en sikring går, må

du finne årsaken til dette før den skiftes ut.

Bruk av feil sikring vil skade enheten og gjøre

garantien ugyldig.

Bruk riktig sikring.

3.5 Batterispenningsalarm

Hvis batteriets spenning er for høy eller for

lav, vises et batteriikon.

Batteriikon og betydning

Ikon

ADVARSEL

Opplysninger om sikringen vises på kabelen.

Bruk av feil sikring kan føre til brann

og skade på utstyret.

Betydning

Spenningen er lavere enn 10 VDC.

Hvis spenningen blir lavere enn 9 V,

slås utstyret automatisk av.

Spenningen er høyere enn 32 VDC.

Hvis spenningen blir høyere enn 33 V,

slås utstyret automatisk av.

22


3.6 Feilsøking

Tabellen nedenfor inneholder prosedyrer for

grunnleggende feilsøking som brukeren kan

følge.

Feilsøkingstabell

Hvis…

verken ekko eller

fast områdeskala

vises

ekko ikke vises,

men den faste

områdeskalaen

vises

ekko vises, men

ingen nullinje

må du kontrollere...

• batterispenningen

• sikringen

• strømforsyningen

• strømkabelen

• om skjermens bildehastighet

ikke er satt til

Stopp

• svingerpluggen

• svingerkabelen

• om endring av område

er satt til 0.

følsomheten er lav • forsterkningsinnstillingen

• om det er luftbobler

eller marine dyr eller

planter på svingerens

overflate

• om det er sedimenter i

vannet

• om bunnen er for myk

til å returnere ekko

det er ekstrem

interferens eller

støy

fart-/vanntemperaturavlesningen

er

urealistisk eller

ikke finnes

posisjonsavlesningen

er urealistisk

eller ikke finnes

• om svingeren er for

nær motoren

• om enheten er skikkelig

jordet

• om andre ekkolodd

med samme frekvens

som din egen brukes i

nærheten

• sensorpluggen

• tilkoblingen mellom

svinger og navigator

• navigatoren

3.7 Utstyrstest

Hvis du føler at enheten ikke fungerer som

den skal, må du utføre utstyrstesten for å

finne problemet. Hvis du ikke klarer å gjenopprette

normal virkemåte, må du ta kontakt

med forhandleren og be om hjelp.


2. Bruk eller for å velge Test under

System, og trykk på ENTER.

Test

Selv Test

LCD Test

/ / / : Velg



Testmeny

3. Bruk eller for å velge Test, og trykk på

ENTER.

Fargelinje

ROM : OK

SDRAM : OK

Vanntemperatur*,

NMEA :

hastighet*

Temp : -9.5° F

Fart : 10.0 kt} Indikator for

GAIN-knapp

Effekt : 12.4 V

5.0

Indikator for

DUAL

MODE-knapp

ECHO : 4281

Batterispenning*

CPU Program Nr. : 0252346-XX.XX**

FPGA Program Nr. : 0252348-XX.XX

Trykk [MENU] 3 ganger for avslutt.

*: Ettsekunds syklus

XX: Programversjonsnummer

**: FCV-620: 0252346-XX.XX

FCV-585: 0252347-XX.XX

For justering

på fabrikk

Testskjermbilde

ROM-, SDRAM- og NMEA-porten kontrolleres,

og resultatene vises som OK eller

NG (No Good - ikke OK). For alle NGresultater

må du kontakte service. (Det

kreves en spesialkontakt for å teste

NMEA-porten. Ingenting vises hvis ingen

kontakt tilkobles.)

4. De ovale og sirkelformede figurene på

høyre side i testskjermbildet er for kontroll

av kontrollene.

Kontrollere taster og TrackPad: Trykk på

alle tastene og på pilene på TrackPad, en

23


etter en. Den ovale figuren for en kontroll

lyser rødt hvis kontrollen fungerer normalt.

Kontrollere GAIN-knappen: Roter knappen.

Angivelsen blir høyere hvis du roterer

med klokken, og lavere hvis du roterer mot

klokken. Trykk på knappen. Den tilhørende

sirkelen på skjermen lyser rødt hvis knappen

fungerer normalt.

Kontrollere MODE-knappen: Roter knappen.

Den tilhørende sirkelen på skjermen

lyser vekselvis rødt og hvitt.

5. Hvis du vil gå tilbake til testmenyen, trykker

du på MENU/ESC tre ganger.


vinduet.

Betjeningsbeskrivelse

[MENU] : Quit

Other Keys : Next

Rød

Sju farger

(svart)

Svart

Grønn

Sju farger

(rød)

Hvit

Blå

Sju farger

(grønn)

3.8 Testmønster

Denne funksjonen tester om LCD-skjermen

fungerer som den skal.

Merk: For å kontrollere skjermen med sju farger

på en enkel måte kan du angi kontrast og

lysstyrke til maksimum før du begynner testen.


2. Bruk eller for å velge Test under


3. Bruk eller for å velge LCD-test, og


4. Trykk på en hvilken som helst tast unntatt

MENU/ESC for å starte testen.

Hele skjermen endres som vist nedenfor

for hver gang du trykker på en hvilken som

helst tast unntatt MENU/ESC. Etter den

firedelte skjermen vises testmenyen.

Sju farger

(blå)

Firedelt skjerm

LCD-testmønster


vinduet.

3.9 Minnetømming

Du kan tømme minnet hvis du vil starte på nytt

med standard menyinnstillinger, med unntak

av språkinnstillingen.


2. Bruk eller for å velge Reset under


Reset

Fabrikk Oppsett

/ / / : Velg



Reset-menyen

3. Velg Fabrikk Oppsett, og trykk på ENTER.

Ja

Nej

Innstillingsboks for nullstilling

4. Bruk for å velge Ja, og trykk på ENTER.

Når minnet er tømt, piper enheten.


vinduet.

24

4. INSTALLERING

4.1 Skjermenhet

Monteringshensyn

Skjermenheten kan installeres på en

bordplate, i taket eller innfelt i et panel. Når du

velger sted, må du huske på følgende:

• Temperatur og fuktighet bør være moderat

og stabil.

• Ikke plasser enheten i nærheten av

eksosrør og ventiler.

• Stedet hvor enheten plasseres, bør være

godt ventilert.

• Plasser enheten på et sted med minimal

fare for støt og vibrasjon.

• For å gjøre det så enkelt som mulig å

vedlikeholde og kontrollere utstyret, må du

la det være nok plass på sidene og på

baksiden og slakk på kablene.

• Et magnetisk kompass påvirkes hvis

skjermenheten plasseres for nær. Merk deg

følgende trygge avstander mellom

kompasset og magnetisk materiale for å

unngå forstyrrelser på et magnetisk

kompass:

Standardkompass

FCV-620: 0,3 m, FCV-585: 0,5 m

Styrekompass

FCV-620: 0,3 m, FCV-585: 0,3 m

Merk: Når du løsner på knappen for å justere

vinkelen på skjermen, må du ikke bøye

enheten 90 grader bakover. Kabelkontakten

kan bli ødelagt hvis den kommer i kontakt

med braketten.

6. Fest beskyttelsesdekselet på

skjermenheten.

Innfelt montering i et panel

Merk: Vi anbefaler at du setter opp en

dedikert strømbryter ved innfelt montering av

enheten, siden det vil være vanskelig å koble

kablene fra.

1. Bruk monteringsguiden i papir (følger med)

til å lage en utskjæring på

monteringsstedet.

2. Løsne fire skivehodeskruer bak på

skjermenheten og fjern brakettdekselet og

dekselpakningen (bare FCV-585).

Skivehodeskrue

Brakettdeksel

Dekselpakning

Montering på bordplate

1. Fjern tapen fra undersiden av braketten.

Tape

(bare FCV-620)

Undersiden av braketten

2. Fest braketten på en bordplate med fire

selvgjengende skruer (5x25, følger med).

3. Skru knappen forsiktig inn i braketten.

4. Fest skjermenheten på braketten.

5. Juster vinkelen på skjermenheten, og skru

deretter til knappen for å feste

skjermenheten.

FCV-620

FCV-585

Slik fjerner du brakettdekselet

3. Fest pakningen for innfelt montering

(følger med) til skjermenheten.

4. Skru de fire gjengestengene (M4x50,

følger med) fast til skjermenheten.

5. Fest skjermenheten til den utskårne

figuren.

6. Fest skjermenheten bakfra med fire sett

flatskiver, fjærskiver og vingemutrer (følger

med).

25


4.2 Svinger for montering

gjennom skroget

Svingerplassering

Svingeren for montering gjennom skroget

(520-5PSD, 520-5MSD) gir best ytelse av

alle, siden svingeren stikker ut fra skroget,

noe som reduserer innvirkningen av boblene

og turbulensen nær skroget. Hvis fartøyet har

kjøl, bør svingeren ha en avstand på minst 30

cm til den. Vanlige monteringer gjennom

skrog vises i figuren på neste side.

Ekkoloddets ytelse er direkte avhengig av

svingerens monteringssted, særlig ved høye

hastigheter. Installeringen bør planlegges i

forveien, tatt i betraktning standard

kabellengde (8 m) og følgende faktorer:

• Luftbobler og turbulens forårsaket av

fartøyets bevegelser reduserer svingerens

ekkofunksjon betydelig. Svingeren bør

derfor plasseres på et sted der

vannstrømmingen er jevnest mulig. Støy fra

propeller kan også påvirke ytelsen negativt,

og svingeren bør ikke monteres nær disse.

Kantene på bordgangene er beryktede for

å skape akustisk støy, og disse må unngås

ved å holde svingeren innenfor dem.

• Svingeren skal alltid være under vann,

også når fartøyet ruller eller hever seg, eller

når det går i plan med høy fart.

• Et praktisk valg vil være et eller annet sted

mellom 1/3 og 1/2 av fartøyets lengde fra

hekken. For planende skrog er temmelig

langt akter vanligvis en praktisk løsning,

slik at svingeren alltid er under vann

uansett hvor mye fartøyet planer.

120

30

22

68

520-5PSD

28

Dimensjoner for svinger som monteres

gjennom skrog (i millimeter)

Akseptable steder for montering av

svinger

Dyp-V-bunn

120

68

24

87

520-5MSD

• Plasseres 1/2 til 1/3 av

skrogets lengde fra baugen.

• 15 til 30 cm fra senterlinjen

(innen første steg.)

V-bunn

Enhet: mm

• Innenfor området som er under

vann

• Bunnreisvinkel innen 15°

Passende steder for montering av svinger

26


Vanlige installasjoner av svinger som

monteres gjennom skrog

Distansestikke

Skive

Gummiskive

Øvre halvdel

Hull for

svinger

BAUG

Skrog

Dyp-V-bunn

Nedre halvdel

Sag langs

skrogets helling.

Skrog

Skive

Gummiskive

Flatt skrog

Korkskive

Vanlige installasjoner av svinger som

monteres gjennom skrog

Fremgangsmåte for installering av

svinger for montering gjennom skrog

1. Ta fartøyet på land, og merk av stedet du

har valgt for montering av svingeren i

bunnen av skroget.

2. Hvis skroget ikke er plant innenfor 15° i

noen retning, bør du bruke en

distansestikke av teak mellom svingeren

og skroget, både på innsiden og utsiden,

for å holde svingerens overflate parallell

med vannlinjen. Lag distansestikken som

vist nedenfor, og gjør hele overflaten så

jevn som mulig slik at vannet flyter

uforstyrret rundt svingeren.

Distansestikken bør være mindre enn

svingeren, slik at det dannes en kanal som

avleder turbulent vann rundt svingerens

sider i stedet for over svingerens overflate.

Slik lager du en distansestikke

3. Bor et hull som er akkurat stort nok til føre

det gjengede røret på svingeren gjennom

skroget, og sørg for å bore vertikalt.

4. Påfør nok tetningsmateriale av høy kvalitet

på svingerens overflate, rundt gjengene på

røret og på innsiden av monteringshullet

(og på distansestikkene, hvis slike brukes)

for å sørge for at monteringen blir vanntett.

5. Monter svingeren og distansestikkene, og

skru til låsemutrene. Pass på at svingeren

monteres riktig, og at overflaten er parallell

med vannlinjen.

Merk: Ikke overbelast røret og låsemutrene

ved å skru for fast til, da vil treklossen vri seg

eller svelle ut når fartøyet kommer i vannet.

Det anbefales at mutteren skrus lett til ved

installeringen og etterskrus flere dager etter at

fartøyet er sjøsatt.

Klargjøring av svingeren

Før du setter fartøyet på vannet, må du vaske

svingerens overflate grundig med et flytende

rengjørinsgmiddel. Dette vil forkorte tiden

som er nødvendig for at svingeren skal få god

kontakt med vannet. Ellers vil tiden som

kreves for skikkelig "metning" bli lenger, og

ytelsen vil bli redusert.

IKKE mal svingeren. Dette vil påvirke ytelsen.

27


4.3 Svinger for

akterspeilmontering

Svingeren for akterspeilmontering brukes

ofte, vanligvis på relativt små I/O- eller

utenbordsbåter. Ikke bruk denne metoden på

innenbordsbåter, fordi det dannes turbulens

av propellen foran svingeren.

IKKE stram skruene for hardt. De kan bli

ødelagt.

5x20

5x20

525-5PWD

Velg installasjonsmetode avhengig av

skrogets stigningsvinkel.

Parallelt med skroget

Nr. 1

M5x14

Akterspeil

Akterspeil

mindre enn 10°

Fest i steget.

5°

Tape

Steg

mer enn 10°

Svinger for akterspeilmontering, innfelt

montering med skrog

Monteringssteder for 525-5PWD

Installering av 525-5PWD

Et passende monteringssted er minst 50 cm

fra motoren og et sted der vannstrømmen er

jevn.

1. Bor fire hull til selvgjengende skruer (5x20)

på monteringsstedet.

2. Fest svingeren til monteringsstedet med

selvgjengende skruer.

3. Juster svingeren slik at den vender rett mot

bunnen.

For å gjøre vannflyten bedre og redusere

mengden av bobler på svingerens

overflate, kan det være nødvendig å

skråstille svingeren med omtrent 5° bak.

Hvis du ønsker finjustering ved høye

hastigheter, kan det hende at du må prøve

deg frem.

4. Fyll det trekantede gapet mellom

svingeren og akterspeilet med epoxymateriale

for å fjerne alle luftrom.

2 til 5°

Svinger

Brakett

525-5PWD, montering

4.4 Svinger på innsiden av

skrog

Svingeren for montering gjennom skrog (520-

5PSD, 520-5MSD) kan også monteres på

innsiden av skroget, ved å følge

fremgangsmåten nedenfor.

Nødvendig verktøy

Du trenger følgende verktøy:

• Sandpapir (nr. 100)

• Silikontetningsmiddel

• Silikonfett

Skrog

Epoxy-materiale

28


Merknader om installering

• Slå av motoren, og fortøy fartøyet mens du

installerer utstyret.

• Installer svingeren i motorrommet.

• Hvis du ikke installerer svingeren nederst i

skroget, må du ikke slå på strømmen.

Svingeren kan bli ødelagt.

Svinger

Velge monteringssted

• Monteringsstedet bør være et sted der

skroget har enkeltskrogstykkelse og der det

ikke er noe flytemateriale, men bare fast

glassfiber mellom svingeren og vannet.

• Monteringsstedet skal være mellom 15 og

50 cm fra skrogets senterlinje.

• Ikke plasser svingeren over avstivere eller

spant som går gjennom skroget.

• Unngå et sted der vinkelen på skroget

overstiger 15°, slik at effekten av fartøyets

rulling blir så liten som mulig.

• Du finner monteringsstedet gjennom

prøving og feiling. Fremgangsmåten vises

senere.

Senterlinje

50 cm

50 cm

Monteringssted for svinger på innsiden av

skrog

Feste svingeren

1/2

15 cm

15 cm

1/3

Svingerplassering

1. Rengjør svingerens overflate slik at du

fjerner alle fremmedelementer. Puss

svingerens overflate lett med sandpapir nr.

100. Puss også stedet der svingeren skal

monteres, på innsiden av skroget.

2. Rengjør svingerens overflate igjen for å

fjerne løst materiale.

3. Varm opp silikontetningsmiddelet til 40 °C

før bruk, slik at det blir mykt. Smør inn

svingerens overflate og monteringsstedet

med silikontetningsmiddelet.

Påføring av silikontetningsmiddel på

svingerens overflate

4. Trykk svingeren bestemt ned mot skroget,

og vri den forsiktig frem og tilbake slik at du

fjerner all luft i silikontetningsmiddelet.

Skrog

Kontrollere installeringen

Silikontetningsmiddel

Silikontetningsmiddel

1. Koble batteriet til skjermenheten.

2. Slå på skjermenheten.

3. Roter MODE-knappen for å velge

enkeltfrekvens (LF: 50 kHz eller HF: 200

kHz).

4. Trykk på GAIN for å åpne

innstillingsvinduet for Gain Auto.

5. Trykk på GAIN for å velge Av, og trykk på

ENTER.

6. Roter GAIN-knappen for å sette

forsterkningen til 5.

7. Trykk på RANGE for å åpne vinduet for

områdeinnstilling.

8. Bruk for å velge Manuell.

9. Trykk på RANGE kontinuerlig for å angi

området til 10 meter (fot), og trykk på

ENTER.

10.Hvis bunnen vises med rødbrunt og

dybdeangivelsen vises, er

monteringsstedet godt egnet. Gå til

Endelig klargjøring.

11.Hvis bunnen ikke vises med rødbrunt, er

kanskje monteringsstedet ikke egnet. Gjør

følgende:

29


a)Trykk på /BRILL for å slå av

strømmen.

b)Demonter svingeren forsiktig med en

kniv eller et trestykke.

c)Fest svingeren på nytt et annet sted som

vist under Feste svingeren.

d)Kontroller installeringen på nytt.

Endelig klargjøring

Støtt svingeren med et trestykke for å holde

den på plass mens den tørker. La svingeren

tørke i 24-72 timer.

4.5 Triducer

IKKE stram skruene for hardt. De kan bli

ødelagt.

525ST-MSD

Triduceren 525ST-MSD er konstruert for

montering gjennom skrog. Hvis du vil se

hvordan triduceren installeres, kan du se del

4.2.

φ79 mm

Forhåndstest av fart og temperatur

Koble sensoren til instrumentet, og snurr på

skovlhjulet. Kontroller om du får en

fartsavlesning og omtrentlig lufttemperatur.

Hvis du ikke får noen avlesning, må du levere

sensoren tilbake der du kjøpte den.

Verktøy og materiell du trenger

Saks

Maskeringstape

Vernebriller

Støvmaske

Elektrisk drill

Drillbor for:

Braketthull: 4 mm, nr. 23, eller 9/64"

Glassfiberskrog: bor for skråboring (helst),

6 mm, eller 1/4"

Akterspeilhull: 19 mm eller 3/4" (valgfritt)

Kabelklemmehull: 3 mm, eller 1/8"

Skrutrekkere

Linjal

Tetningsmiddel for vann

Blyant

Strips

Vannbasert bunnstoff (obligatorisk i saltvann)

Monteringssted

For å få best mulig ytelse må sensoren

plasseres på et sted der vannet er fritt for

luftbobler og turbulens. Monter sensoren nær

fartøyets senterlinje. På tyngre, saktegående

deplasementskrog kan den plasseres lenger

fra senterlinjen.

La det være nok plass over braketten slik at

sensoren kan løses ut og svinges oppover.

133 mm

2,00"-12 UN

gjenger

φ51 mm

7 mm

Høyde uten


191 mm (7-1/2")

Høyde med


213 mm (8-1/2")

Høyde

27 mm

525ST-PWD

140 mm Enhet: mm

Triducer 525ST-MSD

Triduceren for akterspeilmontering med

integrert utløsingsbrakett 525ST-PWD er

produsert av AIRMAR Co. Disse

instruksjonene leveres også med sensoren.

Nødvendig høyde på monteringsstedet

Merk 1: Ikke monter sensoren i et område

med turbulens eller bobler, nær åpninger for

inntak eller utslipp av vann, bak kanter på

bordganger, spant, beslag eller ujevnheter i

skroget, ved erodert bunnstoff (en indikasjon

på turbulens).

Merk 2: Unngå å montere sensoren på steder

der fartøyet støttes opp når det blir

transportert med trailer, ved sjøsetting, slep

og lagring.

30


Merk 3: På fartøy med enkeltdrev monteres

sensoren på styrbord side minst 75 mm (3")

utenfor propellens svingradius.

Minst 75 mm (3")

utenfor

svingradiusen

Andre vinkler: Skive er nødvendig. Hopp til

trinn 2 under Justering.

Hvis du ikke kjenner vinkelen på

akterspeilet, fester du braketten og

sensoren midlertidig til akterspeilet for å

finne ut om plastskiven er nødvendig.

5. Skru braketten midlertidig fast til skroget

med de tre selvgjengende skruene nr. 10 x

1-1/4". IKKE skru til skruene helt ennå.

Følg trinnene 1-4 under Feste sensoren til

braketten før du går videre til Justering.

Monteringssted på fartøy med enkeltdrev

Merk 4: På fartøy med dobbeltdrev

monteres sensoren mellom drevene.

Installering av brakett

1. Skjær ut monteringsguiden (følger med

svingeren) langs den prikkede linjen.

2. Plasser monteringsguiden på det valgte

stedet, slik at pilen nederst kommer på

nivå med den nedre kanten på

akterspeilet. Når du er sikker på at

monteringsguiden er parallell med

vannlinjen, taper du den på plass.

Plasser monteringsguiden vertikalt.

Bunnreisvinkel

Skrogets helling

parallelt med

vannlinjen

Juster pilen i monteringsguiden

med nederste hjørne

av akterspeilet.

Plassere monteringsguiden

Advarsel: Bruk alltid vernebriller og

støvmaske.

3. Bruk et bor på 4 mm, nr. 23 eller 9/64", og

bor tre 22 mm (7/8") dype hull på de angitte

stedene. For å forhindre at du borer for

dypt, kan du lime maskeringstape rundt

boret 22 mm (7/8") fra spissen.

Glassfiberskrog: Gjør faren for

sprekkdannelser så liten som mulig ved å

skråbore gelcoaten. Hvis du ikke har et bor

for skråboring eller et forsenkingsbor, kan

du begynne å bore med et bor på 6 mm

eller 1/4" til en dybde på 1 mm (1/16").

4. Hvis du kjenner vinkelen på akterspeilet,

kan vi opplyse at braketten er konstruert

for et standarakterspeil med en vinkel på

13°.

11°–18° vinkel: Skive er ikke nødvendig.

Hopp til trinn 3 under Justering.

Justering

1. Plasser undersiden av sensoren i forhold til

undersiden av skroget ved hjelp av en

linjal. Den bakre enden av sensoren bør

være 1-3 mm (1/16-1/8") under den fremre

enden av sensoren eller parallell med

skrogets underside.

Merk: Fordi det dannes luftbobler, må du ikke

plassere den fremre enden av sensoren

lavere enn den bakre enden.

2. Hvis du skal justere sensorens vinkel i

forhold til skroget, bruker du den

kileformede plastskiven som fulgte med.

Hvis braketten er festet til akterspeilet

midlertidig, fjerner du den. Sett skiven på

plass på brakettens bakside.

2°–10° vinkel på akterspeilet (akterspeil

med trinn og jetbåter): Plasser skiven

med den kileformede enden ned.

19°–22° vinkel på akterspeilet (små

aluminium- og glassfiberbåter): Plasser

skiven med den kileformede enden opp.

2°-10°

vinkel på

akterspeil

skive med

kileformet

ende ned

JA

parallell

11° vinkel på

akterspeil

INGEN SKIVE

parallell

12°-18° vinkel på akterspeil

INGEN SKIVE

NEI JA

Vinkel

reversert

JA

Svakt

vinklet

19°-22°

vinkel på

akterspeil

skive med

kileformet

ende opp

JA

parallell

NEI

For

bratt vinkel

Plassering av sensor og vinkel på akterspeil

31


3. Hvis braketten er festet til akterspeilet

midlertidig, fjerner du den. Smør gjengene

på de tre nr. 10 x 1–1/4" selvgjengende

skruene med tetningsmiddel for vann for å

forhindre at det trenger vann inn gjennom

akterspeilet. Skru braketten fast til skroget.

Ikke skru til skruene helt ennå.

4. Gjenta trinn 1 for å sikre at vinkelen på

sensoren er riktig.

Merk: For å unngå økt motstand, sjøsprøyt og

støy og at hastigheten reduseres, bør

sensoren ikke plasseres lenger ned i vannet

enn nødvendig.

5. Ved hjelp av den vertikale

justeringsplassen på brakettsporene fører

du sensoren opp eller ned til du får en

projeksjon på 3 mm (1/8"). Skru til skruene.

Vertikal justering og kabelføring

Feste sensoren til braketten

Kabeldeksel

Kabelklemme

1. Hvis dekselet øverst på braketten er

lukket, åpner du det ved å trykke på

låseanordningen og vippe dekselet

nedover.

Feste sensoren til braketten

50 mm (2")

Skrogprojeksjon 3 mm (1/8")

Trinn 1 Trinn 2

Låseanordning

Svingarm (2)

Deksel

Trinn 3

Trinn 4

Spor (2)

2. Sett sensorens svingarmer inn i sporene

øverst på braketten.

3. Trykk til svingarmene klikker på plass.

4. Vri sensoren nedover til bunnen festes i

braketten.

5. Lukk dekselet for å forhindre at sensoren

løsner ved et uhell mens båten er i fart.

Kabelføring

Før sensorkabelen over akterspeilet,

gjennom et avløpshull eller gjennom et nytt

hull du borer i akterspeilet over vannlinjen.

Du må aldri kutte kabelen eller fjerne

kontakten, dette vil gjøre garantien ugyldig.

Bruk alltid vernebriller og støvmaske.

1. Hvis du må bore et hull, må du velge et

sted som er godt over vannlinjen.

Kontroller om det er hindringer som

trimmingsanordninger, pumper eller kabler

på innsiden av skroget. Merk stedet med

en blyant. Bor et hull gjennom akterspeilet

med et bor på 19 mm eller 3/4" (for å gi

plass til kontakten).

2. Trekk kabelen over eller gjennom

akterspeilet.

3. Fest kabelen på utsiden av skroget ved

hjelp av kabelklemmer. Plasser en

kabelklemme 50 mm (2") over braketten,

og merk av monteringshullet med en

blyant.

4. Plasser en annen kabelklemme halvveis

mellom den første klemmen og

kabelhullet. Merk av for dette

monteringshullet.

5. Hvis du har boret et hull i akterspeilet,

åpner du det riktige sporet i akterspeilets

kabeldeksel. Plasser dekselet over

kabelen der den går inn i skroget. Merk av

for de to monteringshullene.

6. På hvert av de avmerkede stedene bruker

du et bor på 3 mm eller 1/8" og borer et hull

på 10 mm (3/8"). For å forhindre at du

borer for dypt, kan du lime maskeringstape

rundt boret 10 mm (3/8") fra spissen.

7. Smør gjengene på de tre selvgjengende

skruene nr. 6 x 1/2" med tetningsmiddel for

vann for å forhindre at det trenger vann inn

gjennom akterspeilet. Hvis du har boret et

hull gjennom akterspeilet, smører du

tetningsmiddel for vann rundt kabelen der

den går gjennom akterspeilet.

8. Plasser to kabelklemmer og fest dem på

riktig sted. Hvis dette anvendes, skyver du

32


kabeldekselet over kabelen og skrur det på

plass.

9. Før kabelen forsiktig til instrumentet slik at

du ikke ødelegger kabelinnkapslingen når

du trekker den gjennom skottet og andre

deler av båten. For å redusere elektrisk

interferens må du holde sensorkabelen

atskilt fra andre elektriske kabler og

støykilder. Kveil opp kabelen som

eventuelt er til overs, og fest den på et trygt

sted med strips for å forhindre at den blir

skadet.

4.6 Valgfri vanntemperatur-/


Vanntemperatur-/hastighetssensor ST-

02MSB og ST-02PSB, som er konstruert for

montering gjennom skrog, er begge

tilgjengelige som ekstrautstyr. Installer dem

slik det er vist nedenfor.

Monteringshensyn

Velg et passende monteringssted og ta

hensyn til følgende:

• Velg et sted der det ikke er vibrasjoner.

• Velg et flatt sted midt i båten. Du trenger

ikke installere sensoren i fullstendig

loddrett stilling. Sensoren må ikke

ødelegges ved bruk på et tørt sted.

• Velg et sted som ikke er i nærheten av

varmeavgivende utstyr.

• Velg et sted der retningen er fremover sett

fra avløpshullet, slik at kjølevannet kan

sirkulere.

Plasser sporet

slik at det

peker mot

baugen.

Flensmutter

Lag med

silikontetningsmiddel.

Kant



4.7 Valgfri vanntemperatursensor

Vanntemperatursensor for

akterspeilmontering T-02MTB

Låsemutter

• Fest kabelen på et passende sted på

akterspeilet med kabelklemmen.

• Når kabelen skal føres gjennom

akterspeilet, lager du et hull på omtrent 17

mm i diameter, slik at kontakten kommer

gjennom. Når kabelen er trukket gjennom,

forsegler du hullet med et tetningsmiddel.

51

φ77

123

1. Sett båten på land eller i tørrdokk.

2. Lag et hull på omtrent 51 mm i diameter på


3. Skru opp låsemutteren og fjern

sensordelen.

4. Påfør tetningsmiddel av høy kvalitet på

sensorens flens.

5. Før sensorhuset gjennom hullet.

6. La sporet på sensoren peke mot baugen,

og stram til flensen.

7. Sett sensordelen inn i sensorhuset og skru

til låsemutteren.

8. Sett båten på vannet, og kontroller om det

er vannlekkasje rundt sensoren.

D > 50 cm

D

5x20

Innfelt med skrogbunn.

Slik monterer du vanntemperatursensor for

akterspeilmontering T-02MTB

33


Vanntemperatursensor for montering

gjennom skrog T-02MSB, T-03MSB

• Velg et passende monteringssted, og ta

hensyn til følgende punkt:

• Velg et flatt sted midt i båten. Du trenger

ikke å installere sensoren i fullstendig

loddrett stilling, men stedet må ikke være

slik at svingeren kan bli ødelagt når båten

skal i dokk eller på land.

• Plasser sensoren i god avstand fra utstyr

som avgir varme.

• Plasser sensoren i god avstand fra

avløpsrør.

• Velg et sted der det er minst mulig

vibrasjon.

2. Smør holderguiden inn med et

tetningsmiddel av høy kvalitet, og sett

pakningen, skiven og låsemutteren inn på

holderguiden i nevnte rekkefølge, og skru

til låsemutteren.

3. Sett sensorholderen inn på holderguiden

fra innsiden av båten, og skru deretter til

låsemutteren.



Sensorholder

Låsemutter

Fremgangsmåte for montering av

T-02MSB

1. Bor et hull på omtrent 21 mm i diameter på


2. Før sensorkabelen gjennom hullet.

3. Sett pakningen, skiven og låsemutteren på

kabelen i nevnte rekkefølge.

4. Smør tetningsmiddel av høy kvalitet på

sensorens flens, og fest deretter sensoren

med låsemutteren. (Dreiemoment: maks.

59N . m)



Sensorkabel

Låsemutter

Skive

Pakning

φ21 mm

Lag med

tetningsmiddel.

Montering av T-02MSB

Fremgangsmåte for montering av

T-03MSB

1. Bor et hull på omtrent 25 mm i diameter på


Holderguide

4.8 Kabling

Låsemutter

Skive

Pakning

φ25 mm

Lag med

tetningsmiddel.

Montering av T-03MSB

Platetykkelse

maks. 25 mm

Koble strøm-/datakabelmodulen KON-004-

02M (2 m, følger med) til 12-24 VDC/NMEAporten

og svingerkabelen til XDR-porten. Se

koblingsdiagrammet hvis du skal koble til

kabler. La det være slakk på kablene slik at

det kan utføres kontroll og vedlikehold.

Merk 1: Fest MJ-kabelhetten (følger med) til

svingerkabelen for å beskytte kontakten når

skjermenheten fjernes.

Merk 2: Kutt ubrukte kabelkjerner og tape

dem.

Merk 3: Kontakten på kabelenden brekker

lett. Vær forsiktig når du kobler til eller kobler

fra kontakten.

Merk 4: Det er en fjær i sikringsholderen som

holder sikringen på plass. For å forhindre at

fjæren løsner, noe som kan føre til

strømbrudd, må du feste ledningen med strips

som vist på neste side.

34


Slik fester du sikringsholdere

Opprette jording

Jordingsledningen (1,25 mm 2 eller mer,

leveres lokalt) bør være så kort som mulig.

Signalledningsjordingen er isolert fra

chassisjordingen, men strømledningen er

ikke isolert. Derfor må du ikke jorde

signalledningen til chassiset når du kobler til

eksternt utstyr med positiv jording. Hvis det

vises mye støy på skjermen, kan det hende at

jordingen er utilstrekkelig. I så fall kan du feste

en stålplate på 20 cm x 30 cm på utsiden av

skroget for å sørge for et jordingspunkt. Koble

til jordingsledningen der. Bruk en kabelsko av

lukket type ( ) ved tilkobling til

skjermenheten. Ikke bruk en åpen kabelsko

( ).

Valgfritt utstyr

Strømkontakt

Sikringsholder

Kabelfeste

Strømforsyningskabler

(røde og svarte)

Strømkontakten brukes vanligvis for tilkobling

av eksternt utstyr som en GPS-mottaker eller

en vindindikator. Bruk den valgfrie kabelen

MJ-A15A7F0004-005 eller MJ-A15A7F0005-

020 for tilkobling i henhold til figuren som

vises i kolonnen til høyre.

Kontakt Farge Merknader


Koble den valgfrie vanntemperatur-/

hastighetssensoren til XDR-porten med den

valgfrie konverteringskabelen (type

02S4147), som vist nedenfor.

Koble til XDR-porten på

baksiden av skjermenheten

MJ-A6SRMD

Fra

sensoren

Surr inn kontaktene

med vulkaniseringstape

og deretter vinyltape for

å gjøre dem vanntette.

Bind tapeendene med

kabelfester for å hindre

at tapen løsner.

MJ-A10SPF

Tilkobling av konverteringskabel 02S4147

4.9 Datasetninger for

IEC 61162-1

Tabellen nedenfor viser datasetningene som

kan sendes til og fra FCV-620/585.

Overføringshastigheten er 4800 bps både for

inngang og utgang. Data sendes ut i

intervaller på to sekund.

Inndatasetninger

MJ-A10SRMD

Fra

svingeren

1 TD-A WHT IEC61162-1/

2 TD-B BLU

NMEA0183

3 RD-A YEL

4 RD-B GRN

IEC61162-1/

NMEA0183

5 TEMP-IN BRN Analoge

6 TEMP-IN-0V ORG

temperaturinnd

ata

7 DC-P-IN RED Strømforsyning

8 DC-N-IN BLK

12–24 VDC

9 NC -

10 SHIELD -

Setning

BWC

GGA

GLL

HDG

HDT

MDA

MTW

MWV

Betydning

Peiling og avstand til waypoint.

GPS-posisjonsdata (global

positioning system)

Geografisk posisjon – breddegrad/

lengdegrad.

Retning, avvik og variasjon.

Retning, sann.

Atmosfærisk trykk.

Vanntemperatur.

Vindhastighet og -retning.

35


Setning

RMA

RMB

RMC

VHW

VTG

XTE

Inndatasetninger (forts.)

Prioriteringsrekkefølge

Betydning

Anbefalt minimum av spesifikke

LORAN-C-data.

Anbefalt minimum av

navigasjonsinformasjon.

Anbefalt minimum av spesifikke

GPS-/TRANSIT-data.

Vannhastighet og retning.

Kurs over bunn og bunnhastighet.

Breddegrad/lengdegrad:

GGA>RMC>RMA>GLL

Kurs (sann): VTG>RMC>RMA

Bunnhastighet: VTG>RMC>RMA

Avstand til waypoint: BWC>RMB

Peiling til waypoint (sann): BWC>RMB

Retning (sann): HDT>VHW

Retning (magnetisk): HDG>VHW

Kursavviksfeil: XTE>RMB

Atmosfærisk trykk: MDA

Vanntemperatur: MTW

Vindhastighet og -vinkel: MWV

Setning

DBT (ver. 1.5)

DPT (ver. 2.0,

ver. 3.0)

MTW*

VHW*

TLL*

Kursavviksfeil.

Utdatasetninger

Betydning

Dybde under svinger

Dybde

Vanntemperatur

Vannhastighet og retning

Målposisjon, utdata fra

MARK-tasten

*= Tilgjengelig ved tilkobling av valgfritt

sensor/navigeringsutstyr

4.10 Justeringer etter

installering


2. Bruk eller for å velge NMEA under

System-menyen, og trykk på ENTER.

NMEA0183

NMEA-menyen

Velg NMEA0183-versjonen av

navigeringsutstyret som er koblet til 12-24

VDC/NMEA-porten blant versjon 1.5, 2.0 eller

3.0.

NMEA-port

NMEA-terminalene i 12-24 VDC/NMEAporten

kan fungere som inngangsport eller

inngangs-/utgangsport. Endre innstillingen til

In-in ved tilkobling av GP-310B/320B og en

vindsensor.

Ved tilkobling av GP-320B og en vindsensor

går du først til WAAS Innst, og deretter velger

du In-in som NMEA-portinnstilling.

In-ut: Inndata og utdata (standardinnstilling)

In-in: Bare inndata (tilgjengelig ved tilkobling

av GP-310B/320B og en vindsensor).

NMEA-utdata

NMEA

NMEA Format : Ver 2.0

NMEA Port : In-ut

NMEA Output : Av

WAAS Innst : Av

TLL Output : TLL

/ / / : Velg



Angi utdatasetninger (se tabellen til venstre).

Av: Sender ut bare utdatasetningene til FCV-

620/585.

På: Sender ut utdatasetningene til FCV-620/

585 og setninger som kommer inn fra annet

utstyr.

36


WAAS-innstilling

Velg hvordan du vil bruke WAAS-signalet når

du kobler til en WAAS-mottaker, for eksempel

GP-320B. Meldingstypene (WAAS-00 til

WAAS-27) brukes som WAAS-korreksjon.

Velg WAAS-00 for å aktivere WAAS.

Merk: Foreløpig er WAAS bare tilgjengelig i

Nord-Amerika, og det er i utviklingsfasen i

Europa og Japan. I utviklingsfasen kan det

ikke garanteres at WAAS-signalet er pålitelig

og tilgjengelig. Derfor bør alle posisjonsdata

verifiseres mot andre kilder for å bekrefte at

de er pålitelige. Denne funksjonen er bare

tilgjengelig hvis In-ut er valgt på NMEAporten.

TLL-utdata

Send ut den angitte posisjonen med MARKtasten

til den tilkoblede plotteren.

Av: Sender ikke ut breddegrad/lengdegrad.

TLL: Sender ut breddegrad/lengdegrad.

FURUNO-TLL: Sender ut breddegrad/

lengdegrad, dybde og vanntemperatur.

Krever en FURUNO-TLL-aktivert enhet.

37

MENYKART

MENU -tast Ekkolodd Billed hast (4/1, 2/1, 1/1, 1/2, 1/4, 1/8, 1/16, Stop)

Zoom Modus (Bunn Låst, Bunn Zoom, Markør Zoom)

Flytt (0 - 2500 ft, 0 ft)

Bunnområde

Interferens (Av, Lav, Medium, Høy, Auto)

Farge slett (0 - 50 %, 0 %)

Clutter (0 - 100 %, 0 %)

Hvitlinje (0 - 50 %, 0 %)

Hvitmarkor

Dybde Gain (Lav, Medium, Høy)

Glatting (Av, På)

TX Effekt (Auto, 10 - 100 %)

TX intervall (1 - 10, S)

Skjerm

A-Scope (Av, Normal, Maks.)

Dybde (Liten, Medium, Stor)

Zoom Markor (Av, På)

Temp Graf (Av, Smal, Bred)

Vindustørrel

Batteri (Av, På)

Fargestrek (Av, På)

Palett (Hvit, Blåfarge, Sort, Grå, Kveld )

Farger (8, 16, 64)

Kursinfo (Av, På)

Nav Data1 ( , , )

Nav Data2 ( , , )

Fisk Nivå (Av, Nivå, Dybde)

Fisksymbol (Av, Fisk 1, Fisk 2)

1

Alarm

Bunn (Av, På)

Fra (0 - 2500 ft, 0 ft)

Spenn (1 - 2500 ft, 10 ft)

Fisk (Normal) (Av, På)

Fra (0 - 2500 ft, 0 ft)

Spenn (1 - 2500 ft, 10 ft)

Fisk (B/L) (Av, På)

Fra (0.0 - 30.0 ft, 0.0 ft)

Spenn (0.1 - 30.0 ft, 1.0 ft)

Fisk Nivå (Svak, Medium, Sterk)

Temp (Av, Innside, Utside)

Fra (20.0 - 110.0 °F, 65.0 °F)

Spenn (0.1 - 30.0 °F, 1.0 °F)

Fart (Av, Innside, Utside)

Fra (0.0 - 99.0 kt, 0.0 kt)

Spenn (1.0 - 50.0 kt, 1.0 kt)

Ankomst (Av, Innside, Utside)

Radius (0.01 - 99.99 nm, 0.01 nm)

38

MENYKART

2

Data Go to WPT (Off, Destination 1 - 20)

WPT Liste

Nav Visning1 (Av, Fart(SOG), Fart(STW), Dybde, Avstand, Peiling, Posisjon,

Vind, Retning, Kurs, Lufttrykk, Temp, Tid igjen, Tripp Meter,

Odometer, XTE )

Nav Visning2 (Samme som Nav Visning 1)

Peiling (Sann, Magnetisk)

Vindhast/ret (Sann, Relativ)

Tripp Kilde (Av, Egen, NMEA)

Temp Kilde (Av, Egen, NMEA)

Farts Kilde (Av, Egen, NMEA)

Tripp Reset (Ja, Nej)

Odo Reset (Ja, Nej)

System

Område Område 1 (7 - 2500 ft, 15 ft)

Område 2 (7 - 2500 ft, 30 ft)

Område 3 (7 - 2500 ft, 60 ft)

Område 4 (7 - 2500 ft, 120 ft)

Område 5 (7 - 2500 ft, 200 ft)

Område 6 (7 - 2500 ft, 400 ft)

Område 7 (7 - 2500 ft, 600 ft)

Område 8 (7 - 2500 ft, 1000 ft)

Zoom Område (7 - 2500 ft, 15 ft)

Bunnlåst Område (10 - 30 ft, 15 ft)

Tast FUNC Tast (Billed hast, Flytt, Interferens, Clutter, Farge slett,

Hvitlinje, Hvitmarkor, WPT Liste, Bunnområde)

Tastelyd (Av, På)

Språk Språk (Norsk, OTHERS)

Enhet Dybde (m, ft, fa, pb, HR)

Temp (°C, °F)

Farts (kt, km/h, mph)

Vind (kt, km/h, mph, m/s)

Distanse (nm, km, sm)

NMEA NMEA Format (Ver 1.5, Ver 2.0, Ver 3.0)

NMEA Port (In-ut, In-in)

NMEA Output (Av, På)

WAAS Innst (Av, WAAS-00 - WAAS-27)

TLL Output (Av, TLL, FURUNO-TLL)

Kalib. Draft (-15.0 - +50.0 ft, +0.0 ft)

Gain ADJ 200 (-20 - +20, +0)

Gain ADJ 50 (-20 - +20, +0)

Temp (-20.0 - +20.0 °F, +0.0 °F)

Farts(STW) (-50 - +50 %, +0 %)

Fisk Nivå (-80 - +100, +0)

Vanntype (Salt, Fersk)

Demo Demonstrere (Av, Demo1, Demo2)

Test Selv Test

LCD Test

Reset Fabrikk Oppsett (Ja, Nej)

39

FURUNO

FCV-620/585

SPESIFIKASJONER FOR EKKOLODD

FCV-620/585

1 GENERELT

1.1 TX-frekvens 50 kHz og 200 kHz

1.2 Sendemetode Enkelt- eller dobbeltfrekvenssending

1.3 Effekt

FCV-620

600 W

FCV-585

600 W eller 1 kW valgfritt

1.4 TX-intervall Maks. 2 000 pulseringer/min.

1.5 Pulslengde 0,04 til 3,0 ms

1.6 Følsomhet 10 dBµV

2. SKJERMENHET

2.1 Skjermsystem

FCV-620

5,6" fargeskjerm, 84,7 mm (B) x 113,3 mm (H), 234 x 320 punkter

FCV-585

8,4" fargeskjerm, 121 mm (B) x 170 mm (H), 480 x 640 punkter

2.2 Visningsmodus Enkeltfrekvens (høy eller lav frekv.), dobbelfrekvens,

Zoom (høy eller lav frekv.), nav data 1/2

2.3 Forstørrelsesmodus Bunn Låst, Bunn zoom og Markør Zoom

2.4 Grunnleggende område

Enhet

Grunnleggende område

1 2 3 4 5 6 7 8

Innstillingsområde

m 5 10 20 40 80 150 200 300 2 til 800

ft 15 30 60 120 200 400 600 1,000 7 til 2 500

fa 3 5 10 20 40 80 100 150 2 til 400

pb 3 5 10 20 50 100 150 200 2 til 450

HR* 4 8 15 30 50 100 150 200 2 til 500

*: Japansk enhet for dybdemåling.

2.5 Endre område 0 til 800 m, 0 til 2,500 ft, 0 til 400 fa, 0 til 450 pb, 0 til 500 HR

2.6 Zoom-område Bunn låst-forstørrelse: 3 til 10 m, 10 til 30 ft

Bunn- og Markør-zoom: 2 til 800 m, 7 til 76 200 ft

2.7 Skjermbildehastighet 8 trinn (linjer/TX: 4/1, 2/1, 1/1, 1/2, 1/4, 1/8, 1/16, frys)

2.8 Funksjonsinnstillinger Billed hast., Flytt, Interferens, Clutter, Farge slett, Hvitlinje,

Hvitmarkor, WPT Liste og Bunnområde.

2.9 Visningsfarger Ekkofarge: 8, 16 eller 64 farger ut fra ekkointensiteten

Bakgrunnsfarger: Hvit, blå, svart, grå eller kveld

SP-1

E2374S01A

FURUNO

FCV-620/585

3. GRENSESNITT

3.1 Inndatasetninger IEC61162-1 (NMEA0183 ver. 1.5/2.0/3.0)


Breddegrad/lengdegrad: GGA>RMC>RMA>GLL


Hastighet over grunn: VTG>RMC>RMA








Vindhastighet og -vinkel MWV

3.2 Utdatasetninger IEC61162-1 (NMEA0183 ver. 1.5/2.0/3.0), intervall: 2 s

DBT, DPT, MTW*, VHW*, TLL* ved bruk av tastene

*: Eksterne data er nødvendig

4. STRØMFORSYNING

4.1 FCV-620 12-24 VDC 1,0-0,4 A

4.2 FCV-585 12-24 VDC 1,5-0,5 A

5. MILJØBETINGELSER

5.1 Omgivelsestemperatur -15 °C til +50 °C

5.2 Relativ fuktighet 93 % ved 40 °C

5.3 Vanntett IP55

(IEC60529)

5.4 Vibrasjon ● 2–5 Hz og opptil 13,2 Hz med utslag på ±1 mm ±10 %

(7 m/s 2 maksimal akselerasjon ved 13,2 Hz)

● 13,2–100 Hz med konstant maksimal akselerasjon på 7 m/s 2

6. CHASSISFARGE

6.1 Skjermenhet Chassis: N-2,5

Brakett: N-1,75

SP-2

E2374S01A

FURUNO

FCV-620/585



















4.1 FCV-620 12-24 VDC 1,0-0,4 A

4.2 FCV-585 12-24 VDC 1,5-0,5 A





(IEC60529)







SP-2

E2374S01A

FURUNO

FCV-620/585



















4.1 FCV-620 12-24 VDC 1,0-0,4 A

4.2 FCV-585 12-24 VDC 1,5-0,5 A





(IEC60529)







SP-2

E2374S01A

FURUNO

FCV-620/585



















4.1 FCV-620 12-24 VDC 1,0-0,4 A

4.2 FCV-585 12-24 VDC 1,5-0,5 A





(IEC60529)







SP-2

E2374S01A

advarsel - Seatronic

Transform your PDFs into Flipbooks and boost your revenue!

advarsel - Seatronic

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
